Блок предохранителей Х Трейл Т31 в салоне

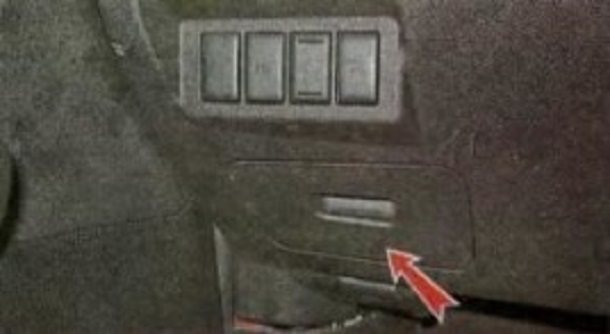

Модуль расположен под приборной панелью с левой стороны (в ногах водителя). Здесь находятся плавкие элементы, отвечающие за электронные агрегаты салона и вспомогательных систем, не имеющих привязки к силовой установке.

Блок под капотом

Модуль представляет сборную конструкцию. Узел разделен на несколько независимых блоков. Подобный подход позволил значительно сэкономить место и облегчить доступ к содержимому.

В подкапотной части устанавливаются плавкие вставки и реле, ответственные за стабильную работу систем двигателя, трансмиссии и связанного оборудования.

На фото ниже указан основной монтажный блок под капотом, разнесенный на два независимых модуля.

Первая часть (А) открывается путем снятия крышки. Второй элемент требуется вынуть из специального чехла. Выглядит он так.

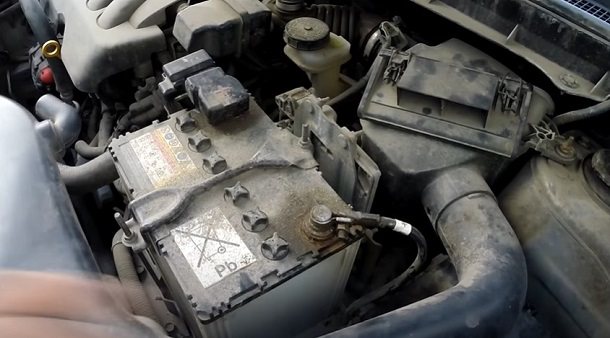

Также под капотом есть третий блок. Узел крепится к плюсовой клемме аккумуляторной батареи.

Предохранители и реле #保险丝 #fuses

РЕЛЕ РЕМОНТ NISSAN X-TRAIL ТРИ МЕСЯЦА ПОИСКА НЕИСПРАВНОСТИ

Схема предохранителей Ниссан Т31

Отдельно следует привести рисунок расположения элементов машины. Она будет единой для всего второго поколения. Независимо от года выпуска 2009 или 2013, элементы расположены одинаково.

Расположение вставок салонного модуля:

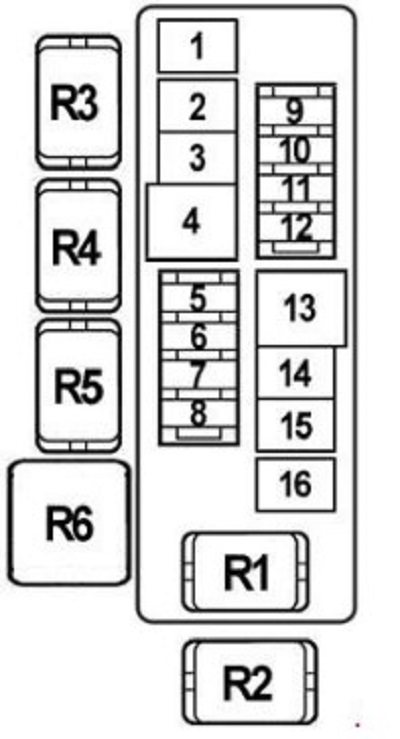

Следующим представлен блок №1 подкапотной части:

Часть №2:

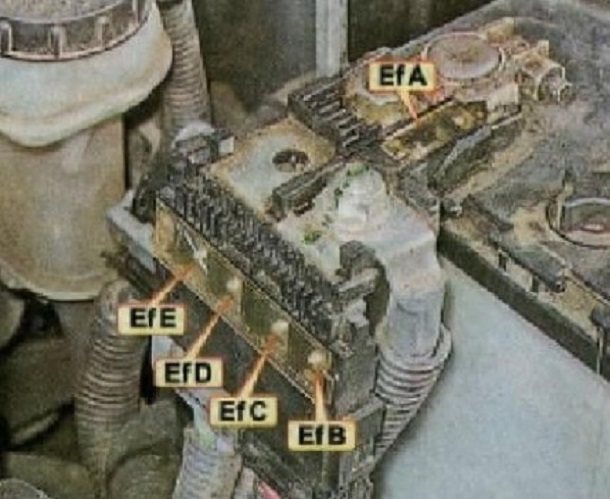

Также здесь есть отдельная составляющая, присоединенная к аккумулятору:

Расшифровка предохранителей X-Trail Т31

Дальнейшее описание актуально для модификаций 2007-2011 и распространенного – 2008 года. Салонный блок.

Салонные реле

Первая часть подкапотного блока предохранителей и реле

Вторая часть подкапотного модуля:

Отдельный блок на АКБ

Реле и предохранитель кондиционера Ниссан Т31: где находится

За питание системы управления климата отвечает вставка №11 салонного модуля. Силовые жилы устройства запитаны через элемент №3 блока, расположенного на аккумуляторной батарее.

Предохранитель прикуривателя

В модификации второго поколения 2012 года расположен под номером 3 салонного блока. Комплектации, прошедшие второй рестайлинг комплектуются по другому принципу.

Габариты

Работа элементов на стандартной схеме полностью зависит от предохранителей 5 и 6 для передней и задней части авто. Искать вставки следует в салонном модуле №1.

Предохранитель печки

В большинстве модификаций автомобиля применяется климатическая система. Как таковой печки на машине нет. Только отдельные версии поставляются на рынок с устаревшим отопителем. В подобных вариантах работа моторчика вентилятора контролируется вставкой у самой печки. На дизеле и бензине расположение идентично.

Предохранитель и реле бензонасоса Х Трейл Т31: где находится

В большинстве вариантов исполнения автомобиля, вставка топливного насоса расположена в подкапотном блоке №17. Релюшка располагается возле топливного бака и выведена отдельно.

В европейских вариантах за систему ответственен предохранитель №2 подкапотного отдела. Соответствующая релюшка смонтирована там же в гнезде №5.

Предохранитель сигнала

№5 подкапотного блока отвечает за управление клаксоном. Силовые жилы проходят через реле №1 и 3.

Ближний свет

Отдельно выведено питание ламп головной оптики. Элементы находятся в основном подкапотном модуле под номерами 9 и 10 для левой и правой стороны.

Отопитель

Штатная система кондиционирования запитана от двух магистралей. Линия управления работает от предохранителя 11, установленного в основной части подкапотного блока. Силовые жилы проходят от третьего плавкого элемента вспомогательного отсека возле мотора.

Стартер

Силовая магистраль управления проходит через элемент №18 в моторном отсеке. Здесь находится и соответствующая релюшка. Выключатель R5 питает силовую магистраль агрегата.

Круиз-контроль

Монтируется опционально. В большинстве бюджетных модификаций подобной системы нет. Если агрегат в наличии присутствует, его питание и управление проходит через ЭБУ и не выносится отдельно.

Блок предохранителей в салоне

Автомобили с системой старт-стоп

Блок предохранителей в моторном отсеке (№2 (F116))

Блок предохранителей в моторном отсеке (№3)

Правильный порядок замены предохранителей

Чтобы заменить вставки правильно, следует придерживаться инструкции.

1. Полностью обесточить автомобиль путем снятия клеммы с аккумуляторной батареи.
2. Вскрыть крышку блока предохранителей и найти нужный элемент.
3. Используя специальный пинцет вынуть поврежденную деталь из гнезда.
4. Собрать систему в обратном порядке.

Важно! Категорически запрещено вынимать предохранители из гнезда голыми руками, или раскачивая их. Так можно повредить тонкие ножки детали.

Почему требуется замена ремня на Т31 X-Trail?

После обнаружения первых признаков поломки, которые указывают на проблемы с ремнем генератора, посещение автомастерской становится неизбежным. Нередко происходит так, что приходится производить замену сразу нескольких компонентов этого узла. Обратившись за помощью в автомастерскую, вы точно будете знать, что именно необходимо сделать для устранения неисправности.

Для того, чтобы лучше понимать, почему появляются те или иные неисправности автомобиля, необходимо разобраться в причинах их возникновения. Зачастую именно длительная эксплуатация без соответствующего сервисного обслуживания становится причиной. Также наши мастера проверят смежные агрегаты этого узла, которые могут повлиять не преждевременный износ ремня генератора.

Частые причины неисправности таковы:

• износ деталей и механизмов с течением времени;
• некачественное изготовление установленных деталей;
• поломка роликов, шкива, подшипника или генератора.

Кроме стандартного ремонта, большое внимание необходимо уделить проверке натяжения. Слабая натяжка ремня генератора является одной из самых распространенных причин поломок. Также необходимо проверить наличие грязи или следов смазки, которые могут негативно сказаться на работе этого узла. Наши квалифицированные мастера выявят проблему, а затем оперативно ее устранят.

Процесс снятия и замены блока предохранителей

Чтобы заменить блоки потребуется выполнить определенную последовательность действий. В моторном отсеке головной блок снимается так.

1. Отжать пластиковые фиксаторы и откинуть крышку устройства.
2. Здесь следует найти 4 винта и открутить их, используя отвертку TORX T20.
3. Далее, преодолевая сопротивление посадочного гнезда нужно вынуть устройство со своего места.

Вспомогательная часть вынимается схожим образом. Здесь нет специальных креплений или зажимов. Элемент достаточно вынуть из чехла. Блок предохранителей в салоне снимается так.

1. Вскрыть крышку монтажного блока.
2. При помощи отвертки открутить панель со стационарных креплений.
3. Поднять монтажный блок и отключить разъем контактной группы с обратной стороны.
4. Установка монтажного блока выполняется в обратном порядке.

Предохранители и реле Nissan X-Trail T31

Рассмотрены автомобили 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

Расположение монтажного блока предохранителей и реле в моторном отсеке.

Чтобы добраться до блока необходимо снять воздухоотвод…

Предохранители и реле находятся в 2-х блоках А и Б:

Чтобы добраться к «А», необходимо отжать фиксатор и снять крышку.

А вот и схема расположения деталей в блоке «А»:

Расшифровка:

Предохранители плавкие вставки и защищаемые ими цепи

Реле и подключаемые ими цепи

Чтобы добраться до блока «Б» в моторном отсеке, необходимо освободить четыре фиксатора и вытащить блок из кожуха.

Детали в нем расположены следующим образом:

Расшифровка:

Реле:

Нахождение предохранителей на клемме «плюс» аккумуляторной батареи.

Расшифровка:

Блок предохранителей и реле в салоне.

Данный блок находится слева приборной панели:

Вот и сама схема нахождения предохранителей и реле в салоне авто:

Расшифровка:

Предохранители и плавкие вставки

Реле:

Частые причины выхода из строя предохранителей

• Несоблюдение рекомендаций изготовителя по срокам проведения технического осмотра;
• Экономия на покупке оригинальных запчастей;
• Нарушение технологии установки, замены;
• Повреждение целостности модулей защиты;
• Короткое замыкание в цепи;
• Износ изоляции электрических кабелей;
• Окисление контактов;
• Образование конденсата, попадание влаги внутрь;
• Ослабленные контакты клемм, колодок с проводами.

Расположение и схема

Наиболее частые места, в которых можно обнаружить блок предохранителей – это в салоне и под капотом. В автомобиле Ниссан Х Трейл Т31 и Т30 блок расположен в моторном отсеке (под капотом) и в пассажирском салоне. Ниже будет размещена схема расположения предохранителей. Эта схема необходима владельцу авто для того, чтобы понять принцип работы деталей, а также увидеть происходящие процессы. В ремонтных работах она незаменима.

Типичные признаки неисправности предохранителей

• Оборудование неактивно при запуске, подаче напряжении;
• На панели приборов сигнализирует индикатор о поломке оборудования в моторном отсеке;
• На ощупь монтажный блок горячий, с явной повышенной рабочей температурой;
• В месте расположения монтажного блока слышен запах плавленого, горелого, пластмассы.
