Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?

Примечание! Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от “Опеля” ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

1. Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля.

Замена моторедуктора заслонки отопителя

Привод для крана отопителя (ВАЗ-2110)

Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Ремонт/замена микро мотора редуктора заслонки печки ВАЗ 2110

В автомобиле марки ВАЗ 2110 очень часто страдают печки, можно сказать это даже больная тема для данного авто. В рассмотренном примере, воздух постоянно дует либо горячий, либо постоянно холодный, причем реакция на рычаг не происходит. Связано это с определенной конструкцией самой машины. А именно, у автомобиля не существует крана, подающего охлаждающую жидкость непосредственно в радиатор. Вся регулировка воздуха происходит лишь благодаря существующей заслонки, таким образом ОЖ постоянно циркулирует в радиаторе.

В нашей статье мы подробно опишем весь процесс ремонта печки на примере машины ВАЗ 2110.

Для начала стоит разобраться, что же случилось. Обычно, причиной неработающей печки, становится прежде всего, сама заслонка, а именно — микро редуктор. Первым делом стоит разобрать сопла, для этого изымаем их. Теперь при помощи рычага отводим его в сторону влево, после чего переводим вправо, таким образом смотрим движется ли заслонка. У нас заслонка как раз не двигается, она просто застряла в крайнем положении справа.

Проблема с приводом

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя. То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.

Причины поломки заслонки бывают разные

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Меняя заслонку, не забудьте проверить функциональность привода.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

• Включите зажигание;
• Переключайте регулятор в различные положения;
• Вручную двигайте заслонкой;
• Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

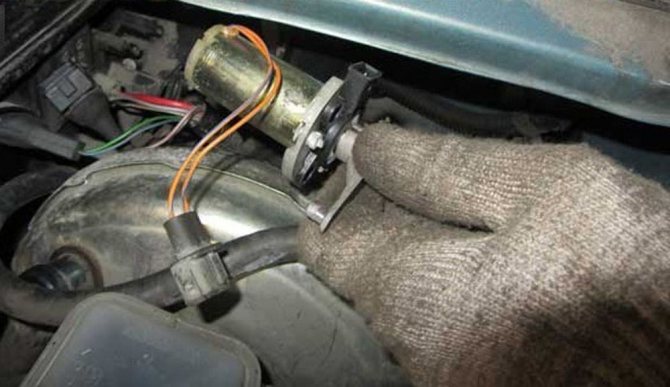

Установка моторедуктора

Для того чтобы установить моторедуктор на ВАЗ 2110, необходимы инструменты: крестообразная отвертка и гаечный ключ на 10 рожкового типа. Замена и установка такой детали, как редуктор, не требует особых знаний и умений, даже новичок сможет справиться с такой задачей.

Для получения доступа к такой детали, как микромоторедуктор, сначала необходимо вынуть стеклоочистители из предохранителя. Для этого отвинтить контактную гайку, а затем освободить жабо и откроется доступ к саморезам. Отвинтить две гайки по бокам жабо и вынуть резиновый уплотнитель из отсека электродвигателя редуктора печки.

Сначала отсоединяется трубопровод жабо заслонки отопителя на ВАЗ 2110, затем откручиваются саморезы, удерживающие термические радиаторы редуктора. Мотор находится в левом отсеке редуктора заслонки отопителя на ВАЗ 2110, рядом с тормозным усилителем. Нужно открутить два болта в верхней части.

Затем снимается винт внизу и выполняется демонтаж электрического мотора. Сборка заслонки производится в строго обратной последовательности после того, как установлен моторедуктор.

Демонтаж

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

• Слейте из системы отопления всю охлаждающую жидкость;
• Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
• Снимите облицовку, накладку лобового стекла и шумоизоляцию;
• Демонтируйте вентилятор от печки;
• Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
• Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
• Снимите пружинные скобы, гайки крепежа и передний корпус;
• Отключите от радиатора все шланги;
• От отопителя отсоедините задний кожух;
• Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Замена

Начинается подготовительный процесс со снятия рычагов дворников.

Необходимо открутить гайку крепления каждого рычага, как это показано ниже;

Установка нового элемента и сборка отопителя проводится в обратной последовательности. Замена завершена, осталось проверить работоспособность заслонки после ремонта.

Демонтаж

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

• Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
• Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
• Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

Ремонт и восстановление заслонки печки

Деформированная заслонка отопителя ВАЗ — 2110 ремонту не подлежит, ее нужно только менять. При этом на замену лучше приобрести металлическую деталь, которая не так восприимчива к температурному воздействию.

Какая бы печка ни была установлена на ВАЗ-2110, для выполнения ремонтных работ, отопитель нужно полностью разбирать. При этом процесс демонтажа и разборки зависит от конструкции печки.

Положительным моментом устройства отопителя на ВАЗ — 2101 является его расположение – чтобы добраться к нему и к заслонкам можно из подкапотного пространства и переднюю панель снимать не придется.

Разборка печки старого образца

Для примера рассмотрим, как выполняется разборка отопителя старого образца:

1. Снимаем клемму с АКБ.
2. Снимаем дворники, уплотнитель, демонтируем с авто воздухозаборник возле лобового стекла («жабо»), в процессе потребуется отсоединение трубок форсунок стеклоомывателя.
3. Демонтируем утеплитель, который отделяет корпус печки от моторного отсека.
4. Снимаем моторедуктор.
5. Разделяем корпус печки и воздушного фильтра на две половины. Для этого выкручиваем стяжные болтики по периметру корпусов и снимаем крепежные скобы.
6. Разъединяем провода питания вентилятора.
7. Снимаем наружную половину корпуса воздушного фильтра и отопителя (вместе с вентилятором).
8. Демонтируем внутреннюю часть корпуса вентилятора.

После этого появится доступ к заслонкам. Если предполагается только ремонт или замена заслонок печки, сливать антифриз не требуется, поскольку радиатор печки останется на месте и извлекаться не будет.

Перед снятием заслонок внимательно осмотрите и запомните их положение, способ их зацепления. Дальнейшие действия зависят от характера повреждения. Деформированные детали заслонки ремонту не подлежат, и их нужно только менять. Что касается поврежденных тяг и рычагов, то попытайтесь их отремонтировать или просто замените. Поврежденный уплотнитель заменяется.

Собирая печку, особое внимание уделите зацеплению заслонок. Сделайте так, как было до разборки, иначе заслонки будут работать неправильно, что скажется на работоспособности отопителя.

Разборка и ремонт отопителя нового образца

Печки нового образца разбираются по-другому:

• отключаем клемму аккумулятора, сливаем антифриз;
• демонтируем «жабо» и утеплитель;
• отсоединяем провода питания вентилятора и микромоторедуктора;
• отворачиваем крепежи, которыми корпус печки фиксируется к кузову;
• отсоединяем патрубки подачи охлаждающей жидкости в радиатор печки;
• извлекаем из авто печку вместе с корпусом фильтра.

После этого разбираем корпус печки, разделив его на две половины, предварительно отсоединив корпус воздушного фильтра и сняв крепежные скобы. Далее меняем или ремонтируем заслонку, собираем отопитель и устанавливаем на авто.

Отметим, что выше указаны общие алгоритмы работ, в действительности же демонтировать печку не так просто, поскольку многие крепежи находятся в труднодоступных местах, иногда приходятся отсоединять или снимать элементы, затрудняющие или мешающие снятию узла.

Общие сведения о заслонке отопителя и моторедукторе

Замена моторедуктора в Ваз 2110

Как известно, автомобильный отопитель салона способен заполнять салон не только тёплым, но также и холодным воздухом. Заслонка отопителя регулирует скорость установления заданного температурного режима автомобильного салона.

Примечание. Прежде чем включить отопитель, необходимо все двери и окна автомобиля хорошо закрыть, чтобы создать высокую степень внутренней герметичности. В противном случае, отопитель будет безэффективным в процессе своей рабочей эксплуатации.

Перечень основных функций моторедуктора отопительной заслонки:

• поддержание оптимального температурного режима;
• моторедуктор заслонки отопителя также отвечает и за скорость создания должного температурного режима;
• определяет эффективность функционирования непосредственно самого отопителя.

Объективные причины, которые непосредственным образом свидетельствуют о наличии неисправности отопительной заслонки и моторедуктора:

• отопитель перестал заполнять салон автомобиля холодным или горячим воздухом;
• после 15-20-ти минутного функционирования отопителя, изменения температурного режима не наблюдается;

Замена моторедуктора Ваз 2110

• скорость заполнения соответствующим воздухом автомобильного салона слишком низка и практический эффект функционирования отопителя почти незаметен.

Примечание. Степень шумоизоляции салона автомобиля является объективным показателем степени изолированности. Иногда проблема неэффективного функционирования отопителя заключена именно в низкой степени изоляции.
