Как выглядит бензонасос?

Внешний вид бензонасоса на Лифан Солано (подходит еще на Бриз)

Давление в топливной системе (рампе) машины является важным параметром, который должен контролироваться с регулярностью один раз в несколько месяцев. Это простая процедура, которая проводится в первую очередь, после чего уже приступают к устранению прочих недочётов. От правильного давления зависит качество функционирования двигателя во всех режимах работы.

Возможные варианты

Для проверки можно воспользоваться несколькими методами. Самым простым будет вариант с покупкой специального прибора, который включает в себя манометр и некоторые другие элементы. Цена такого набора составляет около сорока долларов, в зависимости от фирмы-изготовителя (мы специально указываем цену в долларах, так как цена в рублях сейчас сильно колеблется из-за скачков курса валюты).

Если обратиться за помощью на СТО, то за одноразовый замер у вас попросят сумму, равную одной пятой части цены готового прибора.

Кулибничаем

Можно воспользоваться специальными средствами

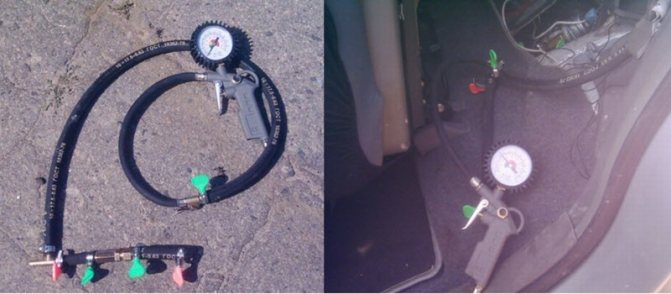

Но, есть и более доступный вариант, где мы будем применять подручные средства. Речь идёт о стандартном манометре, который позволяет замерять давление в шинах. Он имеется в наличии почти у каждого автовладельца. Но, тут нужно помнить, что воздушные манометры рассчитаны на замеры давления с большими значениями, около шестнадцати атмосфер, тогда как модели для топлива ограничены шестью атмосферами.

Почему "умирает" бензонасос?

БЕНЗОНАСОС, проверяем-тестируем Pan Zmitser #борода

Замена сетки бензонасоса на инжекторе своими руками

Как самому проверить давление топлива в топливной рейке

Следующим шагом будет проверка давления топлива в топливной системе (топливной рампе). Стабильность движения двигателя зависит от давления топлива. Для такой диагностики можно приобрести специальный прибор, представляющий собой специальный манометр и различные переходники для подключения к топливной рампе (рампе).

• Перед началом работ следует учесть повышенный риск возгорания топлива, которое может проникнуть в пространство под капотом. Необходимы меры предосторожности, чтобы свести к минимуму риск, и рекомендуется укрытие.он рассчитывается ЭБУ на основе значений в различных рабочих точках двигателя (нагрузка, воздухозаборник и другие параметры).
• Соответственно, если давление в топливной рампе будет наполовину ниже, чем должно быть, меньше топлива будет поступать в цилиндры одновременно с открытием форсунок.
• Топливная рейка — это всего лишь устройство для хранения бензина. Поэтому измерение давления в первую очередь предназначено для диагностики бензонасоса и проверки регулятора давления топлива. Регулятор давления предназначен для поддержания постоянного давления в рейке. Может быть установлен в баке (система подачи без обратного потока) или в топливной рампе (избыток газа поступает в бак через обратную трубу).
• Устройство измерения давления в топливной системе:
• манометр механический с шкалой до 6 кгс / см2. Даже манометр в шинах подходит для экспресс-измерений;
• шланг подходящего внутреннего диаметра и переходники для подсоединения шлангов к топливным патрубкам магистрали. Необходимые запчасти можно приобрести в магазинах, торгующих холодильным оборудованием. Следует помнить, что при строительстве топливопроводов современных автомобилей используются специальные быстросъемные хомуты.

Тип измерительного устройства зависит от специфики конкретной автомобильной топливной магистрали. Например, на автомобилях ВАЗ в топливной рампе (сзади системы питания) есть крепление, через которое можно производить замер. Для проверки давления в топливной рампе достаточно открутить вентиль и закрепить шланг, соединенный с манометром, на муфте хомутом и ФУМ лентой.

В продаже можно найти готовые комплекты для измерения давления топлива в рампе. В комплект с манометром входит набор разъемов для подключения к наиболее распространенным типам систем подачи топлива. Перед покупкой манометра убедитесь, что в комплект входит адаптер, подходящий для измерения давления в рельсах вашего автомобиля.

Демонстрация неисправного бензонасоса на Приоре, Калине, ВАЗ 2110, 2114

Разборка и прозвон Реле бензонасоса

Проверка давления

Первым признаком, который должен Вам намекнуть на неисправности в системе питания двигателя — это неустойчавая его работа, двигатель может глохнуть или троить.

Разобраться с тем, как померить давление бензонасоса могут даже те, у кого отсутствуют соответствующие навыки. Так, вам нужно будет найти специальную ленту сантехнического типа, которая применяется для уплотнения резьбовых соединений, а также сам манометр, который представляет собой особый измерительный прибор с патрубком, на который указанная лента и должна быть намотана.

Диаметр патрубка должен быть равен девяти миллиметрам. Чтобы обеспечить пожарную безопасность, необходимо накрыть генератор жаростойкой плёнкой или другим предметом. Далее подбираемся к рампе (как измерить давление в топливной рампе читайте здесь), расположение которой у всех автомобилей разное. Ориентируйтесь на конкретную модель вашего транспортного средства и на инструкцию к нему.

Можно воспользоваться и обычным воздушным манометром

Подробно по шагам

Данная процедура может проводиться, как у себя в гараже, так и в полевых условиях, когда под рукой нет дополнительных инструментов.

Что же касается давления на различных моделях автомобилей, то оно бывает совершенно разным. Точные значения уточняйте на сайтах с инструкциями к авто. К примеру, на отечественных автомобилях марки ВАЗ, где объём мотора равен 1,6 литра, давление топливного насоса должно составлять около четырёх атмосфер.

Давление ТНВД на Мерседесе

Это насос повышенного давления, устанавливаемый на дизельные авто и некоторые бензиновые машины.

Вот как осуществляется замер давления.

1. Мотор 4g93 запускается.
2. Берётся мультиметр, который одним щупом подсоединяется со средним разъёмом фишки РДТ. Второй щуп надо соединить с минусовой клеммой аккумуляторной батареи.
3. Снимаются показатели.

Нормальное значение должно варьироваться в пределах 3 вольт. Если меньше, надо поднять обороты силовой установки, держать их в пределах 2000 об/мин. Отрегулировать в таком режиме болт давления, вращая по часовой стрелке. Одновременно надо смотреть на прибор, чтобы остановить вращение, как только давление встанет на стандартное значение 3 вольт.

Если давление никак не хочет встать на место, можно делать выводы об утечке топлива или неисправности элементов топливной системы, включая насос.

Видео: как померить давление ТНВД 4g94

Как измерить давление ТНВД на моторе 4g94
