Когда-то давно, двигатели автомобиля запускали вручную, раскручивая их с помощью специального инструмента. Конструкция современных двигателей позволяет облегчить работу водителю. Теперь не нужно выходить из машины и прилагать большие усилия для запуска двигателя, достаточно повернуть ключ в замке зажигания – все сделает стартер.

С появлением стартера появились и новые проблемы при запуске автомобиля. Бывают ситуации, когда нужно уже выезжать, а двигатель упорно не запускается, из-за того, что стартер отказывается вращаться. Помимо этого, есть ряд ситуаций, когда двигатель хорошо прогрет, а стартер все равно не вращается. Это ставит водителей перед серьезным вопросом, ответ на который знает не каждый. Постараемся разобраться, почему стартер плохо крутит на горячую.

Причины плохого вращения стартера

Причинами медленного вращения стартера на горячую могут быть:

1. Слабый заряд аккумулятора. Это одна из первых причин плохой работы стартера. Бывает такое, что забывчивый автомобилист, выходя из машины, забывает выключить какой-то из электроприборов, например дневные ходовые огни. Аккумулятор разряжается и потом, при попытке завести машину стартер либо не крутит совсем, либо крутит очень медленно.
2. Неправильно выставленный момент зажигания. Чтобы убедиться в этом, можно отсоединить провод от катушки реле и попробовать раскрутить коленвал без искры. Если вращение происходит без особых усилий, это значит, что угол опережения зажигания слишком ранний.
3. Естественный износ щеток или латунных втулок (подшипников). При износе графитовых щеток, их контакт с коллектором двигателя становится плохим. Из-за плохого контакта ротор стартера начинает вращаться либо слишком медленно, либо вообще перестает подавать признаки жизни. В случае с втулками, то здесь имеет место быть нарушение их центровки. Вал перекашивается, и полюса статора начинает задевать полюса якоря, таким образом, образуя трение. В результате трения, скорость вращения якоря снижается и ее становится недостаточно для того, чтобы запустить двигатель автомобиля.
4. Вполне возможно, что при выполнении последних ремонтных работ, втулки стартера были подобраны неправильно, а то и неправильно установлены. В этом случае, необходимо провести их замену.
5. Проблема замка зажигания. Данное устройство тоже имеет свои проблемы подачи плохого импульса на обмотку возбуждения. В основном, это касается автомобилей, у которых не установлено реле стартера. Оно позволяет уменьшить потери тока, при их прохождении через контактную группу замка зажигания.
6. Неисправность втягивающего реле. Обычно проявляется в виде отсутствия щелчка при включении стартера. Обычно, реле подвергают замене. Проверьте провода, идущие к втягивающему реле, вероятно, они оборваны. Также, может происходить загрязнение контакта, которое нужно удалить.
7. Проблемы коленчатого вала. Нарушена его центровка или стерся один из вкладышей, который прижимается при нагреве всего вала. Подклинивание поршневой группы тоже имеет место быть. В любом случае, тут поможет только ремонт двигателя.

Почему стартер крутит медленно Неисправности стартера

Стартер крутит слабо

Небольшому по массе стартеру приходится прокручивать массивный маховик и приводить в движение всю поршневую группу.

На его работу влияют все компоненты, входящие в систему зажигания. Выход из строя одного из них влечет за собой поломку остальных. Например, при нарушении целостности электропроводки стартеру тяжело прокрутить двигатель. В этом случае между щетками проскакивает искра, которая выжигает коллектор.

Прежде чем приступать к ремонту из-за того, что плохо крутит стартер, нужно исключить другие возможные причины плохого старта (автор видео Иван Матиешин).

Возможные причины

Одной из причин может быть моторное масло, если двигатель плохо запускается на холодную. Оно могло давно не меняться либо не отвечает сезону. Когда на улице мороз, следует использовать зимнее масло, которое имеет составляющие, учитывающие его эксплуатацию при низких температурах. Летнее масло в морозную погоду загустевает, становится вязким, «склеивая» поршневую систему.

Если стартер слабо крутит на горячую, то причина уже не в масле. В первую очередь стоит проверить зарядку аккумулятора.

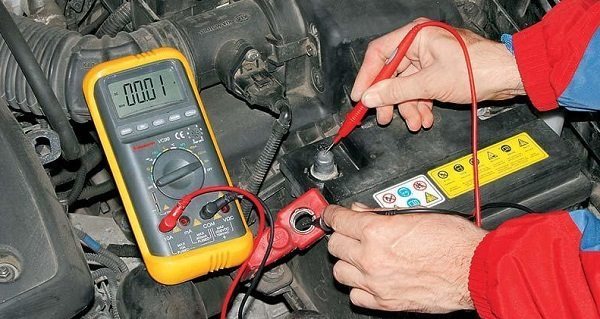

Проверка зарядки АКБ

Решение

Если с аккумулятором все нормально, а пусковое устройство слабо крутит, следует прозвонить всю систему зажигания, проверить работоспособность:

• замка зажигания;
• втягивающего реле;
• аккумулятора (подключение массе на кузов, клеммы);
• стартера.

Возможные неисправности, при которых постоянно крутит стартер, но двигатель не заводится:

• подгорел коллектор или между его пластинами происходит замыкание;
• обрыв в обмотке якоря или стартера;
• щетки сильно изношены или зависли;
• произошло межвитковое замыкание в обмотках пускового устройства или якоря;
• замыкание на «массу».

Если при старте слышен щелчок, а потом он начинает прокручиваться со звуком скрежета шестерни маховика о зубья маховика, это может быть вызвано следующими причинами:

• выбоины в зубьях маховика;
• ослаблена буферная пружина буфера;
• неправильно отрегулирован момент зажигания или ход шестерни.

После демонтажа пускового агрегата его следует почистить, проверить, вычистить щетки, отшлифовать корректор. При обнаружении неисправных деталей их нужно заменить.

Перед установкой стартера на место следует заменить старую смазку новой.

Проблемы системы пуска двигателя. Медленное вращение стартера

Согласно схеме, система пуска представляет собой стартер, к которому подходят два провода. Один берет начало на плюсе аккумулятора, проходит через замок зажигания и подсоединяется к соответствующему контакту на корпусе стартера. Второй провод берет начало с массы автомобиля (минусовой) и подключается к корпусу стартера. Между замком зажигания и контактом стартера подключается предохранитель. Он защищает электрическую цепь от возможных коротких замыканий.

В процессе эксплуатации, все места соединения проводов имеют свойство окисляться или поддаваться коррозии. В результате, контакт пропадает, и стартер начинает работать с частыми перебоями: крутить медленно или запускаться не всегда. В этом случае, необходимо проводить регулярную очистку контактов от следов коррозии и окислений.

Порядок действий при очистке контактных соединений:

1. Отсоедините клеммы аккумулятора и провода, которые присоединяются к стартеру.
2. Поверхности клемм и контактов зачистите с помощью наждачной бумаги.
3. Обработайте очищенные места с помощью бензина или спиртового раствора.
4. Помажьте литолом или графиткой места соединений и подключите все провода обратно.

Если было допущено короткое замыкание – срабатывает предохранитель, который расскажет о неисправности расплавленной вставкой. Для начала найдите место замыкания, устраните его и замените предохранитель. Все работы разрешается производить только при снятой клемме аккумулятора.

Как провести диагностику и ремонт стартера своими руками

В том случае, когда пусковое устройство не работает, а система питания находится в исправном состоянии – это явный знак того, что настало время проведения ремонтных работ стартера.

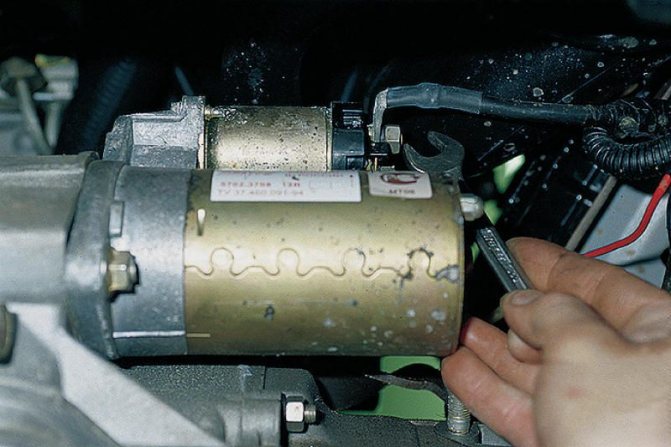

Неисправный узел находится в нижней части двигателя. Для его снятия понадобится смотровая яма и стандартный набор инструментов.

После демонтажа, необходимо полностью разобрать электродвигатель и провести переборку деталей. Перебор подразумевает обнаружение неисправных частей с последующей заменой.

Чтобы не возникло путаницы при сборке уже отремонтированного узла, необходимо делать специальные пометки на деталях с помощью различных острых предметов. Это могут быть гвоздь, шило или чертилка по металлу.

В процессе переборки следует обратить особое внимание на:

1. Состояние контактных соединений (например, щетки с коллектором). При необходимости провести их зачистку.
2. Неисправности бендикса. Если его шлицы подверглись слишком сильному износу, его необходимо заменить.
3. Состояние изоляции обмоток. Она должна быть целая и на ней не должно быть никаких следов гари. Якорь, также подвержен различным повреждениям. Один из его элементов – коллектор, не должен иметь повреждений контактной группы. Пластины должны иметь медный цвет. Если они выдают синий оттенок – это означает, что коллектор подлежит замене.

Пусковое устройство и общие понятия

Стартер есть не что иное, как пусковое устройство. Именно он отвечает за пуск двигателя. Устройство располагается в системе запуска силового агрегата, и его назначение – раскрутить изначально кривошипный вал. Если стартер не в состоянии провернуть маховик, начинаются сложности с запуском.

В первую очередь стартер выдаёт ошибку в том случае, если заряд питания, идущий с АКБ, недостаточный. По этой причине эксперты рекомендуют начинать тестировать пусковое устройство с АКБ. Нужно проверить, выдаёт ли батарея достаточное количество тока или нет. Ведь плохо заряжённая аккумуляторная батарея не может запитать стартер как следует.

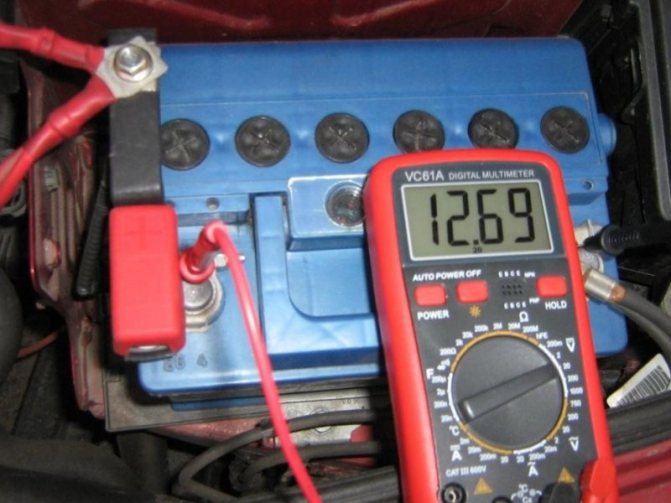

Проверка АКБ проводится различными способами, и самым простым из них является измерение тока с помощью вольтметра.

Важно также не забыть протестировать проводку, которая составляет коммуникацию между пусковым устройством и аккумулятором.

Стартер не щелкает, но при этом крутит: с чем это связано, и как устранить проблему?

Стартерный механизм считается одним из основных компонентов системы зажигания в любом автомобиле. Его правильная работа обеспечивает оптимальный запуск двигателя, а неработоспособности в работе механизма могут привести к невозможности пуска мотора. По каким причинам стартер не щелкает, но крутит, как устранить такую неисправность — об этом мы расскажем ниже.

Возможные неисправности: причины

Фотогалерея «Неисправные элементы стартера»

Способы устранения поломки

Видео «Инструкция по ремонту стартера в гаражных условиях»

Стартер вообще не крутит при заряженном аккумуляторе

Чаще всего такое встречается в зимнее время года. В таких случаях надо слушать, как ведет себе стартер при попытках запустить двигатель:

1. Если при повороте ключа зажигания не происходит ровным счетом ничего – полная тишина, то, скорее всего, в стартере заклинило втягивающий механизм (он подсоединяет стартер к маховику двигателя).
2. Если при попытке запуска слышен одноразовый клацающий звук, но стартер не крутит – то либо неисправен сам стартер, либо мощности АКБ не хватает (разрядился), чтобы провернуть коленчатый вал двигателя.
3. Если при попытке запустить двигатель стартер не крутит, но слышны многократные клацающие звуки – вышел из строя втягивающий механизм.

Решение этих проблем – ниже.

Возможные неисправности: причины

Почему при запуске двигателя стартерный механизм тяжело, долго и туго прокручивает (в таких случаях говорят, что стартер башмачит), почему он продолжает крутиться после старта мотора?

Если механизм крутит слабо и медленно, это может быть обусловлено следующими причинами:

1. Севший аккумулятор автомобиля. Такая проблема считается одной из наиболее распространенных. Севшая аккумуляторная батарея приведет к тому, что стартер еле крутится и проскакивает. Сопутствующим симптомом является затухание лампочек и индикаторов на панели приборов.
2. Проблема устройства может заключаться в его коммутации. Коммутация механизма довольно простая — положительный контакт от аккумулятора подсоединен к втягивающему реле, а отрицательный — к корпусу девайса. Для старта используется кабель небольшого сечения, аналогичный тому, который используется на большинстве реле выключателей зажигания. Если эта схема нарушается и один из компонентов в итоге остается не подключенным, то это также приведет к неработоспособности механизма.
3. Следующая причина неработоспособности — реле. Именно этот элемент издает характерные для работы стартера щелчки, поэтому при их отсутствии можно сделать вывод, что неисправно само реле либо управляющий провод.
4. Если при заряженном аккумуляторе механизм плохо крутит и постоянно греется, то есть смысл проверить свечи зажигания. Эти устройства также являются одними из основных в данной системе, поскольку именно благодаря им производится воспламенению горючей смеси в цилиндрах двигателя. Со временем свечи могут изнашиваться, также на них может образовываться нагар и отложения. Если свечи целые, то возможно, причина заключается в повреждении высоковольтных проводов.
5. Сниженная компрессия в цилиндрах силового агрегата. Из-за падения компрессии топливовоздушная смесь не сможет прогреваться до оптимальной температуры, из-за чего ее воспламенение будет невозможным. В данном случае причины следует искать в износе непосредственно цилиндров и уплотнительных колец.
6. Отдельно следует выделить неполадки в работе топливной системы. Если приходится постоянно крутить стартерный механизм, то есть вероятность, что причина — в забитом топливном фильтре. Этот элемент предназначен для задержки частиц грязи и коррозии и недопущения их попадания в топливную систему транспортного средства. Со временем фильтр может забиваться, что приводит к неполадкам при запуске силового агрегата. Кроме того, иногда причиной такого явления является засорение дроссельной заслонки, именно поэтому важно всегда держать заслонку в чистоте. Если речь идет о дизельном агрегате, то не исключено, что проблема связана с засорением форсунок для подачи горючего.
7. Иногда проблема обусловлена выходом из строя предохранительных элементов или поломкой монтажного блока в целом.
8. Неполадки в работе самого стартера. Этот узел конструктивно состоит из множества элементов, большая часть из которых со временем изнашиваются.
9. Еще одной причиной может быть плохой контакт.

Фотогалерея «Неисправные элементы стартера»

Назначение и особенности работы стартера

Этот элемент в системе запуска силового агрегата необходим для раскручивания коленвала, поскольку без этой процедуры любое транспортное средство попросту не сможет завестись. Если же устройство пуска по каким-то причинам перестает раскручивать коленчатый вал до того предела, пока он не наберет необходимые обороты, возникают проблемы с запуском мотора.

Не стоит путать неработающий стартер с механизмом, который плохо крутит двигатель, поскольку это два противоположных состояния элемента. Поэтому, каждому автовладельцу необходимо научится различать эти состояния и диагностировать их причины.

Перед тем, как выполнить тест устройства, необходимо проверить заряд источника питания, так как именно от него зависит корректный пуск двигателя. Если же батарея заряжена недостаточно хорошо, стартер уже не сможет раскрутить коленчатый вал.

Совет! Проверить аккумуляторную батарею можно различными способами, самым простым из которых является измерение ее напряжения при помощи вольтметра. Помимо этого, стоит также проверить состояние проводов, которые подают напряжение к клеммам системы запуска, поскольку и они могут стать причиной плохой работы элемента. Очень важно определить, как часто возникает такое состояние. В случае его однократного возникновения, поводов для беспокойства нет, иначе рекомендуется установить новый аккумулятор на автомобиль.

Способы устранения поломки

Теперь подробнее расскажем об устранении таких неполадок. Если причина кроется в разряженной аккумуляторной батарее, то ее в любом случае придется заряжать. Если у вас нет зарядного устройства, то можно попробовать завести двигатель «с толкача» или методом подкуривания. При отсутствии зарядного устройства, после запуска мотора необходимо поездить на автомобиле с отключенными потребителями энергии, то есть не должны работать ни печка, ни оптика, ни магнитола и т.д. Это позволит максимально восполнить заряд аккумулятора, насколько это возможно.

Что касается коммутации, то необходимо проверить всю электроцепь от аккумулятора до стартера и замка зажигания. Поврежденные провода подлежат замене, также следует произвести диагностику контактов. На практике они часто окисляются и перегорают, в этом случае контакты подлежат прочистке или замене. Неисправность в работе реле можно проверить путем подключения плюса от АКБ на управляющую клемму механизма, к которой подключен провод меньшего сечения. Если в результате подключения узел стал крутить, то причину необходимо искать в проводке подключения или реле, иногда виноват замок зажигания (автор видео — Эксин Плюс).

https://youtube.com/watch?v=NhlgjAu5lgg

Перед диагностикой следует удостовериться в том, что рычаг коробки передач установлен на нейтральную скорость. Также надо проверить свечи и высоковольтные провода.

Для диагностики искры выполните следующие действия:

1. Извлеките наконечник высоковольтного кабеля со свечи.
2. При помощи свечного ключа или головки выкрутите свечу из посадочного места.
3. Внимательно осмотрите ее на возможные повреждения — трещины и дефекты на корпусе не допускаются. Если корпус поврежден, то диагностику можно считать оконченной, так как такая свеча сразу подлежит замене.
4. Проверьте электрод свечи — если на нем есть следы моторного масла или загрязнений, то устройство необходимо насухо вытереть и очистить. Для очистки электрод можно обработать мелкозернистой наждачной бумагой, предварительно прогрев на печной конфорке. Также можно воспользоваться железной строительной щеткой, но не усердствуйте ею — нужно только удалить налет.
5. После удаления налета к свече надо подключить отсоединенный провод, а другой стороной поднести ее к головке блока цилиндров. Расстояние между электродом и ГБЦ должно составить несколько миллиметров, зафиксируйте свечу в таком положении или попросите подержать ее помощника.
6. Затем сядьте за руль и попробуйте запустить мотор. Сделать это не получится, но нужно покрутить стартер. Если во время его прокручивания между свечей и металлом проскочила искра, то это говорит о том, что устройство рабочее. Аналогичным образом проверяются остальные свечи. Также следует внимательно осмотреть высоковольтные провода на предмет повреждений. Если визуальная диагностика показала, что на проводах имеются следы повреждений или пробои изоляции, то такие кабеля считаются неработоспособными. Замените их на новые.

Причины, почему медленно (плохо) крутит стартер

Слабо заряженный аккумулятор

Т.е. у аккумулятора есть силы крутить стартер, но их очень мало, да и хватит их на 1-2 попытки. На третью попытку, скорее всего, вместо крутящего стартера вы услышите щелчки реле. Щелчки сигнализируют о том, что ваш аккумулятор полностью сел. В данном случае нужно зарядить, заменить аккумулятор, либо отогреть (если проблема возникла зимой) или прикурить его.

Густое масло (В зимний период времени). Данная проблема возникает в лютый мороз, если у вас залито «летнее» масло, не рассчитанное на экстремальные температуры. Это касается не только масла в двигателе, но и в коробке передач. Во избежание подобных проблем, ознакомитесь с техникой запуска двигателя зимой: «Как завести авто в мороз?», да и вообще, полностью подготовьте автомобиль к зиме: «Как подготовить автомобиль к зиме?»

Плохая масса

Вот мы и добрались до массы. Как правило, проблема решается на данном этапе.Обратите внимание на надёжность крепления минусового провода от «массы» аккумулятора к втягивающему реле стартера. При необходимости зачистите и заново закрепите массу на втягивающее стартера. Так-же проверьте целостность проводов и надежность контактов от аккумулятора к стартеру.

Износ втулок

В данном случае нужно поменять втулки стартера. Но если в целом износ стартера большой, то данный метод поможет не надолго. Так же обратите внимание на осевой люфт втулок, при необходимости подложите шайбы.

Неисправно втягивающее реле

Опять же, либо контакты плохие, либо пятаки моросят. (Как заменить втягивающее реле?).

1. Обмотка статора или якоря замыкает на массу.
2. Щётки стартера неплотно прилегают к коллектору.
3. Заменить бендикс (Как заменить бендикс?).

Если же вы так и не разобрались в чём проблема, стартер крутит, но этого не хватает чтоб автомобиль завёлся, попробуйте завести машину с толкача (Как завести с толкача?) и доехать до сервиса.

Узлы и детали конструкции

Функция стартера — для запуска двигателя автомобиля раскрутить его маховик электромотором, создав временный контакт шестеренок. В дальнейшем электромотор выключается, и физический контакт c шестерней маховика разрывается. Находится стартер на корпусе двигателя ближе к АКБ и кабине.

Конструктивно устройство можно разделить на два функциональных блока:

1. Втягивающее реле. При подаче 12 вольт напрямую на управляющий контакт электромагнит втягивает сердечник. Сердечник через рычаг выталкивает бендикс для сцепления шестерни с зубцами маховика. В конечной точке втягивания якорь контактной пластиной через шток замыкает контакт пятаков, обеспечивая прямое подключение электродвигателя к «+» аккумуляторной батареи.
2. Электродвигатель. При подаче напряжения он начинает вращаться, раскручивая через бендикс маховик до рабочих оборотов автомобильного двигателя.

После запуска двигателя ключ возвращают из положения зажигания, обесточивая реле. Реле размыкает контакты, пружина возвращает бендикс в исходное состояние. При запуске электродвигателю требуется несколько десятков ампер тока от аккумулятора. После запуска автомобильного двигателя генератор восстанавливает заряд аккумулятора.

Стартер может иметь неисправности, определяемые по характеру проявления, видимым признакам, показаниям тестера.

Возможные неисправности

В состав стартера входят более 20 деталей. Электродвигатель потребляет от аккумулятора сотни кВт мощности, преобразовывает ее во вращательное движение маховика, преодолевая сопротивление замерзшего зимней ночью автомобильного двигателя. В таком режиме есть чему и отчего ломаться. Как проверить, рабочий ли стартер — есть метод выяснения места поломки в порядке усложнения работ — от диагностики без снятия стартера до его полной разборки.

Низкое бортовое напряжение

Признак неисправности — двигатель завелся, и автомобиль проехал 5−10 километров. При попытках завестись стартер слабо крутит, аккумулятор заряжен перед поездкой. При включении дальнего света фары светят тускло. Убедиться в низком напряжении можно измерив его на клеммах аккумулятора тестером при рабочем положении ключа в замке зажигания и без него.

Вероятные причины:

• генератор не работает;
• разряд аккумулятора через неисправный бортовой электроприбор, в том числе стартер.

Что делать если не крутит стартер на горячем двигателе

Если стартер не может прокрутить двигатель на горячую, то нужно демонтировать его и выполнить проверку. Алгоритм диагностики будет следующим:

«Пятаки» втягивающего реле

• Проверить втулки. Если втулки значительно износились и появился люфт, либо наоборот, вал стартера плохо крутится из-за них, то втулки подлежат замене. При их выборе необходимо обязательно учитывать рекомендованный производителем размер.
• Осмотреть электрические контакты. Обязательно надо проверить все электрические соединения и провода. Если имеются некачественные контакты — подтянуть их, воспользоваться очистителем. Особое внимание нужно уделить контактам на «массе», в замке зажигания и клемма на втягивающем. На ВАЗах часто не хватает сечения провода от АКБ (как массового так и плюсового) либо отгнивает силовой кабель от аккумулятора на стартер. Замерьте напряжение на стартере (болтах втягивающего), должно быть не менее 13,5В.
• Проверить обмотку статора и ротора. Делается это при помощи электронного мультиметра, переведенного в режим омметра. Проверять лучше при разных состояниях двигателя, на холодную, в полупрогретом состоянии и на горячую, это позволит понять насколько снижается значение сопротивления изоляции. Критичным значением считается 3,5…10 кОм. Если оно ниже — то нужно менять обмотку или же сам стартер.
• Проверить «пятаки». Для этого необходимо снять втягивающее реле со стартера и хорошенько их почистить. Если они очень подгорели и не подлежат восстановлению — втягивающее (или весь стартер) подлежит замене. Это частая проблема, почему на горячую не срабатывает втягивающее.
• Убедитесь в чистоте крышки, ротора и наружной поверхности статора стартера. Если они загрязнены — их нужно почистить. Для начала имеет смысл воспользоваться воздушным компрессором, а после этого чистить щеткой и на финальном этапе — наждачной бумагой (400-ой или 800-ой).
