Проверяем и меняем цепь ГРМ на ВАЗ 2106

Хотя цепь газораспределительного механизма ВАЗ 2106 имеет большой ресурс, со временем она изнашивается. При значительном износе ее нужно срочно менять. Процедура замены трудоемкая, но, если знать устройство узла и следовать пошаговой инструкции, ее можно выполнить собственноручно в домашних условиях.

Для чего нужна цепь ГРМ и ее характеристики

Старые модели ВАЗ 2106 оснащались механическим плунжером натяжного устройства, в котором шток выдвигает пружина. В новых модификациях устанавливаются плунжера гидравлического типа, они работают за счет давления масла. Цепь должна быть всегда натянута для корректной работы двигателя.

Натяжка осуществляется с помощью полукруглого башмака, который подпирает элемент слева. К цепи также примыкает пластина успокоителя. От соскакивания цепи с нижней звездочки в случае значительной растяжки уберегает металлический ограничитель, находящийся на блоке цилиндров. Когда вращаются элементы привода, на цепь с разных сторон давит башмак и успокоитель.

Цепной привод ГРМ в силовом агрегате ВАЗ 2106 выполняет следующие функции:

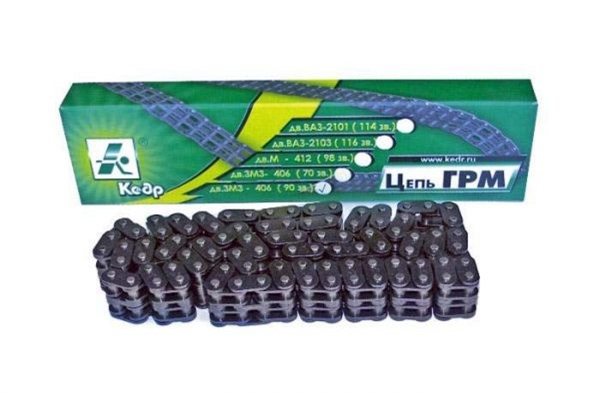

Количество звеньев зависит от типа установленного двигателя. На шестые модели устанавливались силовые агрегаты объемом 1,3, 1,4 и 1,6. Длина хода поршня для моторов 1-го вида равна 66 мм, для двух других – 80 мм. В зависимости от объема силового агрегата берется цепь определенного размера:

При покупке цепи легко проверить количество звеньев, не занимаясь их пересчетом. Расправить изделие в длину так, чтобы половинки плотно прилегали друг к другу. Если концы легли одинаково, то количество звеньев 116, у короткой цепи крайнее звено будет повернуто под некоторым углом.

Определяем необходимость замены цепи

Эксплуатационный срок цепи ГРМ достаточно большой и составляет около 100 тысяч километров пробега. С течением времени при эксплуатации машины цепь постепенно растягивается. При этом металлические звенья не деформируются, стираются их шарниры, появляется люфт, образуются зазоры. Для небольшого участка эта выработка незаметна, но, если взять в целом по цепному приводу, длина детали значительно увеличится.

Степень изношенности цепного привода определяется по таким симптомам:

Если есть смещение хотя бы на 1 см, это говорит о растяжении цепи.

Цепь, которая растянулась на более чем 10 мм, может перескакивать через несколько звеньев по шестерням. Перепрыгивание через одну секцию чревато нарушением фазы газораспределения. В этом случае двигатель вибрирует при любом режиме работы, часто глохнет, значительно падает его мощность. Признаки проявляются в виде выстрелов в выхлопную трубу или карбюратор. Не помогает убрать вибрацию регулировка зажигания и подачи топлива.

При перескакивании на 2-4 зуба мотор глохнет и больше не запускается. Самая неприятная ситуация, когда поршни встречаются с клапанами из-за нарушения фаз газораспределения. Это грозит капитальным ремонтом двигателя.

Подготовка к замене: материалы, инструменты и разборка

При долгой эксплуатации силового агрегата изнашивается не только цепной привод, но и некоторые, связанные с ним элементы:

Процесс разборки несложный, но очень трудоемкий: приходится откручивать большое количество гаек и болтов, демонтировать несколько узлов и деталей. Поэтому целесообразно менять все изношенные элементы, в том числе шестеренки. Специалисты рекомендуют менять комплект ГРМ на «шестерку» и несколько дополнительных элементов, набор состоит из следующих деталей:

Понадобится высокотемпературный герметик. Шпонка шкива часто теряется при ремонте, а без нее сборка невозможна. Поэтому имеет смысл купить запасную, стоимость ее небольшая.

Замена успокоителя цепи ВАЗ-2101-07 Замена успокоителя цепи в двигателе на ВАЗ 2107.

Замена успокоителя и регулировка клапанов на ВАЗ 2106

Бывают случаи когда при работе двигателя ВАЗ классики появляются посторонние звуки, похожие на работу дизеля, одной из таких причин появления такого звука — сорванный успокоитель. Нуждается в замене. Какие признаки, как определить что это обрыв успокоителя и, как произвести замену успокоителя цепи ГРМ на классике, смотрите в видео на примере автомобиля ВАЗ 2106.

Кроме этого инструкция будет полезна тем, что показан полный процесс регулировки клапанов на ВАЗ 2106 своими руками в гаражных условиях. Поэтому, чтобы узнать правильный порядок, как регулировать клапана на Ваз 2106, видео смотрите до конца, мастер расскажет много важных и интересных моментов, поскольку в данном случае клапана регулировались после работы двигателя на газу, так что владельцам машин оказавшиеся в подобной ситуации, просмотр этой инструкции будет очень кстати. Дополнительную информацию по регулировке клапанов на классике можно посмотреть также на странице: как регулируются клапана на ВАЗ 2105.

Симптомы неисправности механизма

Первыми признаками того, что на двигателе неисправен натяжитель цепи, или же сама цепь, являются:

• Внезапное прекращение хода автомобиля, при рабочем двигателе, и значительно увеличение скорости вращения коленчатого вала, при том же самом положении дроссельной заслонки.
• Мгновенная блокировка двигателя (клин), сопровождающаяся характерным звуком.

Причинами таких поломок могут быть и заводские дефекты, такие как:

• Слабый зажим цангового типа, который не может зафиксировать шток в одном положении, не давая натяжителю корректно работать.
• Деформированная форма одной из плоскостей изделия.
• Неисправная пружина демпфера.
• Дефектные резьбовые соединения установочных крепежей.

Solaris, замена цепи ГРМ

Замена успокоителя цепи ВАЗ 2106

Рассмотрим подробно, как заменить успокоитель на Ваз 2106. Процесс начинается со снятия детали. Для этого понадобятся: набор отверток, торцевые головки, набор рожковых ключей, пинцет, прокладки головки блока.

Успокоители на ВАЗ 2106

Если происходит полный обрыв цепи, то успокоитель может упасть вниз. Чтобы его достать, нужно воспользоваться пинцетом.

Если не удается снять успокоитель таким способом, придется снимать поддон мотора. Прежде, чем производить замену успокоителя Ваз 2106, проверьте, совпадают ли артикулы старого и нового успокоителей.

Успокоитель “А” (2101-1006100) устанавливается двигатели 1,2 и 1,3 л. Успокоитель “Б” (2103-1006100) имеет измененный угол наклона и устанавливается на моторы 1,5 и 1,6 л.

Для замены понадобится успокоитель “Б” для длинноходных двигателей объемом в 1,6 л (на его рабочей поверхности выступает риска).

Принцип действия успокоителя цепи

Запуская двигатель, вы заставляете двигаться коленчатый вал и вал газораспределительного механизма. В идеале они должны работать синхронно. Но не всегда это происходит именно так. Зубцы на направляющих шестернях иногда ломаются, а цепь растягивается и начинает провисать.

Это приводит к тому, что вал ГРМ начинает движение спустя несколько мгновений после коленчатого. Цепь еще больше растягивается и легко может сойти с шестерни.

Как работает натяжитель цепи ГРМ мотоцикла, скутера, автомобиля?

Вот потому на автомобили и устанавливается так называемая система успокоения, которая состоит из двух частей.

Так выглядит успокоитель

Башмак соединяется с маслопроводом, обладающим датчиком масляного давления. Если цепь ослабление цепи достигает высокого значения, резко понижается давление смазки. Это приводит к подкачиванию дополнительного объема масла, что позволяет создать дополнительное давление.

Башмак сдвигается и передает давление, приведя состояние натяжение в порядок. Все это происходит мгновенно, что защищает от обрыва цепи.

Но из-за резкого удара по башмаку она начинает сильно вибрировать. Колебания передаются на противоположную сторону, где и стоит успокоитель, предназначенный для их гашения.

Регулировка клапанов Ваз 2106

Для регулировки зазоров клапанов Ваз 2106 понадобится следующий набор инструментов:

Из деталей понадобится прокладка под клапанную крышку. При регулировке клапанов Ваз 2106 своими руками ее желательно менять, поскольку повторная установка старой прокладки может оказаться не герметичной.

Чтобы начать регулировку нужно временно демонтировать несколько элементов: корпус воздухоочистителя, тягу дроссельной заслонки, шланг повторного сжигания картерных газов, трос подсоса воздуха и саму крышку ГБЦ.

Дабы определить последовательность и отсчитать клапана, нужно встать слева от машины и повернуться к двигателю. Порядок клапанов отсчитывается от цепи ГРМ к лобовому стеклу (от 1-го к 4-му цилиндру).

Порядок регулировки клапанов Ваз 2106

Рисунок 1. Расположение меток

После того, как отрегулировали зазор клапанов на Ваз 2106, нужно снова вернуть 4 цилиндр в исходное положение ВМТ и проверить правильность регулировки всех зазоров.

Регулировку зазоров можно контролировать по бегунку на трамблере. Изначально для этого требуется снять с него крышку. Выставив ВМТ 4-го цилиндра, можно сделать условную метку на корпусе трамблера.

После каждого поворота бегунка трамблера на 90 градусов можно выполнять регулировку следующей пары кулачков.

Двигатель при этом должен быть прогрет до оптимальной температуры в 30 — 40 градусов.

Регулировка с помощью рейки

Часто производится регулировка клапанов на ВАЗ 2106 в два приема — с помощью щупа и специальной рейкой. Первый способ указан выше и применяется большинством автомобилистов, так как они измеряют зазоры чаще всего именно щупом.

Правильно выбрать, каким щупом регулировать клапана на Ваз 2106, довольно просто. Понадобится либо один щуп на 0,15 мм из набора, либо можно купить отдельный щуп с пластмассовой ручкой.

Как заменить успокоитель

Для работы вам понадобятся:

• новая деталь (стоимость примерно 500 рублей);
• 20 сантиметров стальной полуторамиллиметровой проволоки;
• рожковые и торцовые ключи;
• плоская отвертка.

1. Снимите воздушный фильтр.
2. С помощью торцового ключа на 13 открутите крепежные болты на крышке. Снимите крышку.
3. Ослабьте колпачковую гайку, с помощью которой крепится натяжитель цепи.
4. Отверткой осторожно отожмите башмак и удерживайте его в таком положении.
5. Затяните ослабленную колпачковую гайку.
6. Крючок из проволоки вставьте в проушину успокоителя.
7. Открутите крепежные болты, удерживая само устройство с помощью крючка, чтобы не уронить его в мотор.
8. После того как крепежные болты были извлечены, проверните накидным ключом вал ГРМ на треть оборота. Это позволит ослабить натяжение цепи.
9. Крючком из стали осторожно достаньте успокоитель.
10. Поставьте на его место новый.
11. Выполните шаги с 1 по 9 в обратном порядке.

Так за короткое время у себя в гараже можно легко осуществить замену успокоителя, сэкономив при этом около 700 рублей. Обычно эту сумму просят в СТО за аналогичную работу.

Если владелец ВАЗ 2106 вдруг начинает слышать странный скрежет, раздающийся из-под капота при езде, то это не сулит ничего хорошего. Причин возникновения странных звуков существует множество, но скорее всего, проблема в износившемся успокоителе цепи ГРМ. Разберёмся, можно ли поменять это устройство своими руками и что для этого необходимо.

Кратко о конструкции привода

Чтобы самостоятельно поменять цепь и сопутствующие элементы, нужно знать устройство этой части силового агрегата. Механизм, приводящий в движение распределительный вал мотора ВАЗ 2106, включает такие детали:

В старых версиях «шестёрки» устанавливался механический плунжер натяжителя, где шток выдвигается под воздействием пружины. Обновлённая модификация автомобиля комплектуется гидравлическим плунжерным устройством.

В процессе работы двигателя цепь ГРМ должна находиться в натянутом состоянии, иначе возникнет биение, ускоренный износ и перескакивание звеньев по зубцам шестерёнок. За натяжку отвечает полукруглый башмак, подпирающий деталь с левой стороны.

После звёздочки распредвала (по ходу вращения) установлена пластина успокоителя, прижатая к цепному приводу. Чтобы в результате сильного растягивания элемент не соскочил с нижней шестерёнки, рядом установлен ограничитель — металлический стержень, вкрученный в блок цилиндров.

Приводной механизм располагается на переднем торце двигателя и закрыт алюминиевой крышкой, в которой установлен передний сальник коленчатого вала. Нижняя плоскость крышки прилегает к поддону картера — эту особенность необходимо учесть в процессе разборки узла.

Назначение и характеристики цепи

Приводной механизм ГРМ мотора ВАЗ 2106 решает 3 задачи:

Длина и количество звеньев основного элемента привода — цепи — зависит от типа силового агрегата. На «шестые» модели «Жигулей» производитель устанавливал 3 разновидности моторов с рабочим объёмом 1,3, 1,5 и 1,6 литра. В двигателе ВАЗ 21063 (1,3 л) длина хода поршня составляет 66 мм, на модификациях 21061 (1,5 л) и 2106 (1,6 л) – 80 мм.

Соответственно, на силовых агрегатах с разным рабочим объёмом используются цепи двух размеров:

Как во время покупки проверить длину цепи, не пересчитывая звеньев? Вытяните её на всю длину, уложив обе части вплотную друг к другу. Если оба конца выглядят одинаково, перед вами запчасть на 116 звеньев для двигателей с большим ходом поршня (1,5—1,6 л). На короткой цепи для ВАЗ 21063 одно крайнее звено повернётся под другим углом.

Инструкция по замене

Для установки нового цепного привода необходимо приобрести набор запчастей и расходных материалов:

Если при диагностике неполадок вы обнаружили потеки масла под шкивом коленчатого вала, стоит приобрести новый сальник, встроенный в переднюю крышку. Деталь несложно поменять в процессе разборки привода ГРМ.

Почему рекомендуется менять все детали привода, включая шестерёнки:

Инструмент и условия ведения работ

Из специальных приспособлений вам понадобится накидной ключ размером 36 мм для откручивания гайки (храповика), удерживающей шкив коленчатого вала. Поскольку храповик расположен в углублении, захватить его рожковым ключом гораздо труднее.

Остальной набор инструментов выглядит так:

Удобнее всего выполнять замену цепи ГРМ на смотровой канаве в условиях гаража. В крайнем случае подойдёт открытая площадка, но тогда для разборки узла вам придётся ложиться на землю под машину.

Предварительная разборка

Цель подготовительного этапа — обеспечить удобный доступ к передней крышке силового агрегата и приводу ГРМ. Что необходимо сделать:

Кроме перечисленных деталей вы можете снять другие элементы, например, аккумуляторную батарею и основной радиатор. Эти действия необязательны, но помогут расширить доступ к цепному механизму.

На данном этапе рекомендуется максимально очистить переднюю часть мотора от грязи и масляного налёта. Когда вы снимете крышку привода ГРМ, откроется небольшой проём в масляном картере, куда могут попасть посторонние частицы.

Разборка инжекторной «шестёрки» производится аналогично, только вместе с корпусом воздушного фильтра нужно демонтировать гофрированную трубу, ведущую к дросселю, патрубки вентиляции картера и адсорбера.

Видео: снятие электровентилятора и радиатора ВАЗ 2106

Снятие и установка новой цепи

Если вы впервые разбираете цепной привод распределительного вала, строго придерживайтесь последовательности ведения работ:

В процессе разборки вы можете столкнуться с ситуацией, когда растянутая сверх нормы цепь разрушила или оборвала успокоитель, а обломки упали в картер. В идеале их нужно извлечь, демонтировав поддон. Но поскольку масляный насос оборудован сеткой, а в картере всегда скапливаются отходы, проблема не критична. Вероятность, что остатки детали помешают забору масла, почти нулевая.

При замене цепи на отцовской «шестёрке» меня угораздило уронить в картер отвалившийся кусок пластикового успокоителя. Попытки извлечения сквозь узкий проём оказались неудачными, обломок остался в поддоне. Результат: после ремонта отец проехал более 20 тыс. км и сменил масло, пластик находится в картере по сей день.

Установка новых запчастей и сборка выполняется в следующем порядке:

Дальнейшая сборка ведётся в обратном порядке. После крепления шкива рекомендуется повторно убедиться в правильности положения меток. Риска на бортике шкива должна стоять напротив длинной полосы на передней крышке.

Видео: как правильно менять цепь на ВАЗ 2101—07

Успокоитель цепи — что это такое и как используется? :

В статье мы расскажем максимально подробно про успокоитель цепи на автомобилях ВАЗ классической серии. Эти автомобили оснащены не ремнем, а именно цепью. Кажется, что она надежна и не может порваться.

Но это заблуждение, при определенных условиях и металл разрывается словно резина. Если у автомобиля типа ВАЗ-2107 начинают доноситься из-под капота удары, то это явный признак того, что вышел из строя успокоитель.

И если не устранить эту поломку своевременно, двигатель может выйти из строя полностью. И придется выполнять его капитальный ремонт.

Для чего нужен успокоитель цепи?

На ВАЗ-2106 при помощи успокоителя осуществляется гашение рывков и колебаний цепи привода механизма ГРМ. Они возникают обычно при запуске двигателя. Если произойдет увеличение амплитуды колебания цепи, то она может сорваться с шестеренок на коленчатом и распределительных валах. И обрыв может случиться в любой момент.

Да, цепь рвется, и происходит это тогда, когда коленчатый вал вращается с максимальной частотой. Причем обрыв происходит почти мгновенно. Вы при этом не сможете отреагировать оперативно на ситуацию и остановить двигатель. Следствие – сильные повреждения элементов двигателя. Гнутся и выпускные, и впускные клапаны.

Следом разрушаются цилиндры, а это значит, что восстановлению двигатель уже не подлежит. Проще приобрести новый мотор. Именно поэтому можно сделать вывод, что успокоитель цепи на ВАЗ-2107 – это крайне важный элемент, который влияет на состояние всего двигателя в целом.

Как устроен успокоитель?

Это простая пластина, изготовленная из высококачественной стали с содержанием углерода. На ней имеется два отверстия для крепления. Второй элемент системы – это башмак гидравлической конструкции. Он находится непосредственно под крышкой головки блока. Та часть башмака, которая соприкасается с цепью, покрывается прочными полимерными составами.

Для того чтобы получить доступ к успокоителю, нужно выполнить ряд действий:

1. Снять крышку ГРМ.
2. Ослабить ролик натяжения цепи.

В противном случае снять с двигателя успокоитель не выйдет.

Как работает успокоитель?

Когда происходит запуск двигатель, начинают от стартера вращаться коленчатый и распределительный валы. В идеале все механизмы должны работать максимально синхронно, но выходит сделать это не всегда.

На обоих валах установлены специальной конструкции звездочки, на них ставится цепь. Она изнашивается и провисает, а еще иногда можно наблюдать и вовсе странное явления – обламывание зубцов.

При этом провисание только увеличивается.

Оборвало успокоитель цепи решение проблемы

В итоге распределительный вал при запуске начнет вращаться после того, как коленчатый сделает треть оборота. Происходит рассинхронизация, цепь провисает еще больше и может соскочить со звездочек.

Для того чтобы не произошла рассинхронизация, устанавливается система успокоения. Это башмак и успокоитель. Башмак соединяется с маслопроводом, у которого на штуцере стоит датчик давления.

Если провисание цепи достигает критического значения, то при помощи датчика фиксируется падение давления масла.

При этом в маслопровод нагнетается дополнительная порция масла, которая выталкивает башмак. Он выдвигается и начинает надавливать на цепь привода ГРМ. Это не позволяет ей соскочить со звездочек на распределительном и коленчатом валах.

Но проблема в том, что давит башмак сильно и резко, цепь при этом колеблется. Причем колебания наблюдаются не под башмаком, а с обратной стороны. Именно для гашения этих колебаний установлен успокоитель цепи.

На «Ниве» используется устройство такой же конструкции, как и на ВАЗе классической серии.

Это всего лишь пластина из металла, которая имеет высокую прочность. В конструкции нет подвижных элементов, но без успокоителя цепь и зубья звездочек изнашиваются очень быстро.

Признаки поломок успокоителя

Признаки, которые говорят о поломке, следующие:

1. Громкие удары и скрежет, которые раздаются из-под крышки головки блока. Особенно громкие они сразу же после того, как происходит запуск двигателя. Чем больше провисание цепи, тем сильнее звук.
2. Наблюдаются провалы мощности при работе мотора. Особенно отчетливо их можно заметить при запуске остывшего двигателя. Успокоитель износился и не в силах своевременно погасить колебания. Итог – нарушение синхронности работы цилиндров. Реакция мотора на нажатие педали газа неадекватная.

Почему выходит из строя успокоитель?

Кажется, что ломаться нечему – кусок углеродистого металла высокого качества. Но ведь ломается, а причины такие:

1. Ослабление креплений. Постоянное изменение нагрузки на успокоитель вследствие этого. При непрерывных ударах затяжка болтов постепенно ослабевает, успокоитель сильнее разбалтывается и крепежи ломаются.
2. Усталость материала, из которого изготавливается элемент. При ударах могут появляться микротрещины, которые невооруженным взглядом и вовсе не видны. Некоторое время не происходит практически ничего. Но при следующем сильном ударе трещина увеличивается и происходит поломка успокоителя.

Как осуществляется замена?

Для того чтобы выполнить самостоятельно замену элемента, вам нужно приобрести и подготовить такие элементы:

1. Новый успокоитель для автомобиля вашей марки (стоимость около 500 руб.).
2. Кусок стальной проволоки: длина — 20 см, диаметр — 1,5 мм.
3. Рожковые ключи.
4. Торцовые ключи и вороток, трещотка.
5. Отвертки плоские.

Вам нужно выполнить такие манипуляции при ремонте:

1. Снимите фильтр очистки воздуха. Ключом на «12» выкрутите 5 болтов, которыми он крепится.
2. Головкой на «13» выкрутите болты, которыми крепится крышка ГБЦ и снимите ее.
3. Ослабьте крепление башмака ключом на «13».
4. Плоской отверткой теперь нужно отжать в сторону башмак.
5. Удерживаете отверткой в таком состоянии башмак и затягиваете гайку колпачка.
6. Сделайте из проволоки крючок, которым будете удерживать успокоитель. В противном случае он провалится внутрь мотора.
7. Выкрутите все болты, которыми крепится успокоитель.
8. Прокрутите распределительный вал примерно на 1/3 оборота по ходу движения часовой стрелки.

Далее необходимо извлечь успокоитель при помощи проволоки. Новый устанавливается на место старого, и осуществляется сборка в обратном порядке.

Можно ли укорачивать растянутую цепь

Теоретически подобная операция вполне возможна — достаточно выбить шплинт одного или нескольких звеньев и заново соединить цепь. Почему подобный ремонт очень редко практикуется:

Не последнюю роль играет экономическая целесообразность. Комплект запчастей не настолько дорог, чтобы тратить время и силы на попытки отремонтировать деталь путём укорачивания.

Замена цепного привода ГРМ займёт у опытного мастера приблизительно 2–3 часа. Рядовому автолюбителю потребуется вдвое больше времени без учёта непредвиденных поломок. Выделите на ремонт часть выходного дня и сделайте работу без спешки. Не забудьте перед запуском мотора сопоставить метки и убедиться в правильности сборки механизма.
