Замена масляного насоса

Ничего сложного в замене масляного насоса нет. Загоняем машину на яму, готовим инструмент и за дело.

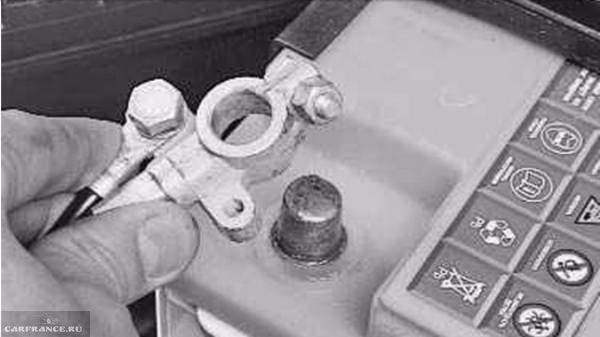

Демонтаж клеммы АКБ для ремонта

Пробка откручивается ключом

Ремень ГРМ без кожуха.

Расположение 6 болтов, которые крепят масляный насос, отмечено стрелочками

Сборку масляного насоса проводить в обратном порядке.

Прокладки поддона и масляного насоса обязательно подвергаются замене на новые. Так же новый масляный насос стоит промыть от консервирующей смазки и заполнить его маслом (чтобы исключить при первом запуске после ремонта его сухую работу).

Замена Масляного Насоса Ваз 16 Клапанов

замена масляный насос

ВАЗ 2110 в доме

замена
масляный насос ВАЗ 2110 требуется в случае его полной или частичной поломки. В большинстве случаев неисправный масляный насос может быть обнаружен при определенных характеристиках, таких как чрезмерное или, наоборот, очень низкое давление масла на холостом ходу.

Где находится масляный насос ВАЗ 2110?

Резиденция насос Для многих это загадка, ведь оно находится в моторном масле, и чтобы добраться до него, необходимо слить моторное масло. Масло наливают в чистую канистру после его изготовления. замена
масляный насос повторно залил в двигатель. Замена масляного насоса ВАЗ 2110 необходима в случае его полной или частичной поломки. При замене ремня ГРМ на автомобиле ВАЗ 2114 одним из этапов работы является замена насоса. насоса системы охлаждения. Замена работ маслонасос выполняется на смотровом отверстии или подъеме с использованием стандартного ящика для инструментов Ручная замена ремня генератора ВАЗ 2112 с 16 клапанами. В этой статье я расскажу вам как заменить масляный насос на ВАЗ 2110 дома, когда это необходимо.

замена масляный насос ВАЗ. пошаговое руководство

1. ВАЗ 2110 с двигателями 8 и 16 клапанов и работа масляного насоса. замена насоса есть. Вам нужно слить масло, прежде чем вы начнете снимать кастрюлю, но лучше всего это сделать «на горячем», Для этого прогрейте двигатель до рабочей температуры, замените масляный бак, открутите сливное отверстие и дождитесь полного слива масла.

Зачем нужен масляный насос?

Внешний вид насоса

Масляный насос в двигателе предназначен для нагнетания давления в масляной системе, для необходимого смазывающего эффекта всех трущихся деталей ДВС. При недостаточном давлении в системе смазывающий эффект будет малоэффективен, что в свою очередь приведет к непригодности к работе двигателя. В данном случае на панели приборов должна загореться контрольная лампа низкого давления масла. Поэтому не стоит затягивать с ремонтом масляного насоса.

У вас остается два варианта. Поставить машину на станцию технического обслуживания и потерять много времени и денег, либо поменять масляный насос самостоятельно.

Диагностика насоса

Снятый для диагностики масляный насос. Симптомы — течь масла.

Во-вторых, нужно проверить правильно ли подается питание на него или где-то перебит провод. И только после этих процедур, если лампочка не тухнет, вам придется менять масляный насос.

Почему он может сломаться раньше срока?

Течь масла с масляного насоса чревата дорогим ремонтом двигателя

К замене масляного насоса может привести так же и не качественное масло, которое приведет к быстрому засорению сетки маслоприемника и в последующем нехватке масляного давления в системе. Не редко масляный насос мокреет и из под него течет масло. В этих случаях можно обойтись заменой прокладкой и чисткой сетки маслоприемника.

Масляный насос

На автомобилях ВАЗ 2106 устанавливается шестерёнчатый насос, на крышке которого уже имеются маслоприемник и редукционный клапанный механизм. Конструкция корпуса представляет собой цилиндр с установленными на нём шестернями. Одна из них ведущая (главная), другая движется за счёт инерционных сил и называется ведомой.

Устройство самого насоса — это последовательное соединение ряда агрегатов:

• металлический корпус;
• масляный приёмник (деталь, через которую масло поступает внутрь насоса);
• две шестерни (ведущая и ведомая);
• редукционный клапан;
• сальник;
• различные прокладки.

Устройство масляного насоса позволяет его считать одним из самых надёжных и долговечных механизмов в автомобиле
Единственная функция масляного насоса заключается в подаче масла ко всем узлам двигателя. Можно сказать, что от работоспособности насоса зависит и функционирование мотора, и его ресурс

Поэтому важно следить за тем, какое масло заливается в двигатель, и в каком режиме работает масляный насос

• Замена масляного насоса ваз 2106: для чего делается

Принцип работы

На «шестёрке» масляный насос запускается с помощью цепной передачи. Это довольно сложная система запуска, в связи с чем ремонт и замена насоса могут вызвать некоторые трудности.

Принцип работы основывается на следующих этапах запуска насоса:

1. После включения зажигания запускается первая шестерня насоса.
2. От её вращения начинает вращаться вторая (ведомая) шестерёнка.
3. Вращаясь, лопасти шестерёнок начинают втягивать масло через редукционный клапан внутрь корпуса насоса.
4. По инерции масло выходит из насоса и попадает через магистрали в мотор под необходимым давлением.

Одна шестерня толкает другую, благодаря чему и начинается циркуляция масла по системе смазки
Таким образом, циркуляция масла производится посредством двух вращающихся шестерёнок

При этом очень важно, чтобы всё устройство насоса было полностью герметичным, так как малейшая утечка масла может существенно понизить рабочее давление в системе и ухудшить качество смазки мотора

Перепускной (редукционный) клапан

Ведущая и ведомые шестерни редко ломаются, так как имеют простейшую конструкцию. Помимо сальников и прокладок, в устройстве насоса есть ещё один компонент, который может выйти из строя, что понесёт губительные последствия для двигателя.

Редукционный (перепускной) клапан на ВАЗ 2106 отвечает за контроль давления масла в системе. При необходимости именно этот клапан может ослабить или увеличить давление, чтобы оно соответствовало норме.

Увеличение или сокращение существующего давления производится простыми действиями: либо клапан закрывается, либо открывается. Закрытие или открытие клапана возможно за счёт болта, который давит на пружинку, а та, в свою очередь, закрывает клапан или открывает его (если давление болта отсутствует).

Перепускной клапанный механизм состоит из четырёх деталей:

• Диагностика неисправностей, ремонт и замена масляного насоса ваз 2110-12 своими руками

• маленький корпус;
• клапан в виде шарика (этот шарик и закрывает проход для подачи масла, если это необходимо);
• пружинка;
• болт упора.

На ВАЗ 2106 перепускной клапан монтируется непосредственно на корпусе масляного насоса.

Редукционный клапанный механизм контролирует необходимый уровень давления в системе

Масляный насос АКПП | Ремонт | Признаки неисправности | Расположение

Масляный насос в коробке передач в процессе эксплуатации подвергается максимально жёстким нагрузкам, и поэтому достаточно часто выходит из строя. Проблемы с масляным насосом могут выражаться как в полной неработоспособности этого элемента, так и падении давления в системе смазки. В современных автоматических коробках передач, где используются многочисленные датчики, имеется возможность отслеживания давления в системе, что позволяет предупреждать автовладельца о наличии проблем с насосом. В большинстве случаев устранения данной поломки заключается в замене вышедшего из строя элемента.

Содержание :

Смазка двигателя

Автомобили «Жигули» выпускаются давно и заслужили популярность среди населения из-за своей неприхотливости. Надежность у всех узлов отличная, в частности, система смазки обладает высокой эффективностью.

Она комбинированная, все трущиеся элементы смазываются такими способами:

1. Посредством давления.
2. Разбрызгиванием масла.

Если температура двигателя 85-90 градусов, то давление в системе смазки должно быть в диапазоне 3,5-4,5 кгс/кв. см. Всего в системе должно быть 3,75 литра смазочного материала.

На автомобилях «Жигули» можно выделить такие элементы в системе смазки:

1. Картер для масла.
2. Указатель уровня давления (находится в салоне).
3. Указатель уровня смазочного материала.
4. Масляный насос ВАЗ-2106.
5. Фильтр.
6. Патрубок, по которому масло подается в мотор.
7. Клапан.
8. Магистрали.
9. Датчик давления масла.

И «сердце» всей системы – это насос, который создает давление и заставляет масло двигаться по всем магистралям.

Масляный насос акпп — причины неисправности

Некачественное масло

Основные причины поломки насоса в коробке передач является использование некачественного масла. В процессе эксплуатации на подвижных элементах самого насоса оседают частицы износа и коксующегося масла. Все это приводит к проблемам в работе помпы, что в конечном итоге способствует её выходу из строя.

Используйте только оригинальное масло для АКПП

Неправильная эксплуатация автомобиля

Отметим также, что причиной поломок может быть неправильная эксплуатация автомобиля в зимнее время года. Достаточно часто автовладельцы не прогревают трансмиссионное масло, а начинают движение на холодной машине. Как результат масло не обладает должными показателями вязкости, что приводит к чрезмерной нагрузке на масляный насос акпп. Под воздействием такой нагрузки он быстро выходит из строя.

Причины поломки масляного насоса

Первая и самая распространенная причина поломки маслонасоса — забитый маслоприемник, как результат засоренного картера. При неисправностях такого рода рекомендовано слить масло, демонтировать поддон, после чего промыть его вместе с маслоприемником. Поскольку масляный фильтр стоит после насоса, через маслоприемник и некоторые другие части проходит неотфильтрованный смазочный материал, что увеличивает вероятность загрязнения масла, а также износ деталей.

Еще одна частая поломка маслонасоса — повреждение или поломка корпуса узла либо его шестерен. Результатом таких повреждений становится увеличение зазора между данными деталями. Теоретично есть возможность замены корпуса масляного насоса либо изготовления наплавлений с дальнейшей подгонкой, однако данный процесс недешевый и довольно трудоемкий. Поэтому зачастую при первых симптомах неисправности масляного насоса изношенные детали сразу же меняют.

Причины поломки маслонасоса:

1. Уровень масла в картере постоянно низкий. 2. Поломка приборов, которые отвечают за контроль давления. 3. Применение некачественного масла с несоответствующей вязкостью. 4. Смешалось масло и охлаждающая жидкость. 5. Загрязнение заборника маслонасоса. 6. Загрязнение компонентов масляного фильтра. 7. Отказ предохранительного или смазочного клапанов.

Ремонт масляного насоса автоматической коробки передач (АКПП)

Признаки, предвещающие ремонт

Проблемы с масляным насосом в коробке передач приводят к недостаточной смазке подвижных элементов и повышения общей температуры внутри трансмиссии. Как результат могут возникать существенные проблемы с подвижными механическими элементами, что приводит к необходимости дорогостоящего и сложного ремонта. Именно поэтому при первых признаках поломки масляного насоса мы рекомендуем вам обращаться к опытным специалистам. Определить проблемы с коробкой передач автовладелец может по появлению заметных толчков акпп при переключении некоторых передач, что может свидетельствовать о недостаточном количестве смазки фрикционов, страдает динамика разгона, появляется непрерывный вой, который меняется в зависимости от оборотов двигателя. Рекомендуем как можно скорее обратиться в сервисный центр, что и позволит вам устранить поломку с минимальными затратами. Ремонт насоса акпп должен осуществлять опытными специалистами.

Для замены насоса акпп необходимо сперва снять коробку

Расположение

Масляный насос в автоматической трансмиссии располагается внутри коробки передач, поэтому при появлении проблем с этим элементом требуется производить демонтаж защитного металлического кожуха с АКПП. В большинстве случаев для проведения ремонтных работ демонтировать коробку передач с автомобиля не требуется. Однако в данном случае вы должны учитывать особенности конструкции каждого конкретного автомобиля и конкретные модификации автоматической трансмиссии. Только лишь опытный мастер сможет быстро определить расположение масляного насоса и проведёт все необходимые ремонтные работы в максимально короткий срок.

Для того, чтобы понять расположение масляного насоса, ознакомьтесь с устройством акпп в целом.

Устройство и принцип работы масляного насоса — Видео

Замена масляного насоса АКПП — как способ устранения проблемы

Как было сказано выше, ремонтные работы с масляным насосом заключаются в большинстве случаев в замене этого элемента. Он имеет не слишком высокую стоимость, поэтому автовладельцы и специалисты сервисных мастерских не рекомендуют заниматься восстановлением повреждённого агрегата и меняют его на новый насос. В данном случае рекомендуем использовать исключительно оригинальные запчасти, что и позволит гарантировать долговечность и беспроблемность эксплуатации этого узла.

Напомним распространённые причины способствующие появлению поломок насоса АКПП. В первую очередь к таким причинам относится недостаточный уровень масла в системе. Именно поэтому автовладельцу необходимо пристально следить за уровнем масла в коробке передач. Рекомендуется данную процедуру производить каждый месяц на специальной эстакаде или смотровой яме.

Износ масляного насоса АКПП ZF 4HP20

При неправильном проведенном ремонте коробки передач могут отмечаться проблемы с гибким диском, который необходим для крепления гидротрансформатора акпп к двигателю. При нарушении технологии монтажа коробки передач не выдерживают размер торцевого зазора, что также приводит к проблемам с масляным насосом. Достаточно часто автовладелец эксплуатирует свой автомобиль в максимально жёстком режиме, который подразумевает быструю езду и резкие торможения. Такой режим эксплуатации приводит к быстрому износу всей коробки передач и насоса в частности. Проблемы с масляным насосом в коробке передач могут отмечаться при недостаточном уходе за автомобилем.

При необходимости ремонта масляного насоса необходимо обращаться к опытным специалистам, которые занимаются ремонтом коробок передач. При наличии специального диагностирующего оборудования мастер сможет точно определить поломку и устранит её в максимально короткий срок. В большинстве случаев ремонтные работы по замене масляного насоса в коробке передач занимают порядка одного рабочего дня. Одновременно производится замена масла и фильтрующих масляных элементов. Тем самым обеспечивается максимальная долговечность и беспроблемность эксплуатации автомобиля.

Виды маслонасосов двигателей внутреннего сгорания

Большое разнообразие моделей автомобилей с двигателями внутреннего сгорания, их рабочих параметров и типов моторов обуславливают отличия в конструкции масляных насосов. По типу управления все модификации разделяются на регулируемые и нерегулируемые.

• У регулируемых маслонасосов можно изменять производительность для получения оптимального давления масла в системе.
• При использовании нерегулируемых маслонасосов коррекция параметров осуществляется при помощи редукционных клапанов.

По типу конструкции масляные насосы двигателей внутреннего сгорания разделяются на шестеренные и роторные. Во втором случае транспортировка масла по системе и создание определенного давления осуществляется при помощи роторных лопастей, а в шестеренных конструкциях аналогичные функции выполняются шестеренками.

Шестеренные модели масляных насосов, в свою очередь, разделяются на конструкции с внешним и внутренним зацеплением.

• Шестеренные маслонасосы с внешним зацеплением имеет шестерни, расположенные рядом друг с другом.
• В моделях с внутренним зацеплением меньшая шестерня размещается внутри большей. Это позволяет уменьшить габариты конструкции без снижения эксплуатационных параметров.

Назначение масляного насоса

Для большинства деталей двигателя статичной смазки недостаточно – они требуют регулярного поступления свежих порций смазочного материала, предварительно охлажденных и отфильтрованных от продуктов износа. Поэтому важно обеспечить циркуляцию масла в системе, создав определенное давление в магистралях. Именно эта задача и возложена на масляный насос.

Маслонасос создает разрежение в системе, засасывая смазочный материал из поддона картера через маслоприемник. В процессе движения по этой линии масло фильтруется через последовательный полноточный фильтр, реже – через неполноточный элемент. Прошедшее через насос масло поступает в главную магистраль, а оттуда распределяется по каналам и подается к потребителям в соответствии с условиями их работы. Так, подшипники коленчатого и распределительного валов получают масло под максимальным давлением, шестерни ГРМ, клапанный механизм и часть зеркала цилиндров смазываются разбрызгиванием, а к штангам, толкателям, кулачкам масло поступает уже самотеком.

Расположение, устройство и назначение масляного насоса ВАЗ 2106/07

Масляный насос хоть какого автомобиля создаёт давление в системе смазки мотора. В итоге понижается трение меж подвижными элементами мотора (коленчатый и распределительный валы, поршневая группа и др.), и возрастает срок их службы. При выходе насоса из строя резко падает давление масла, растет трение, и движок может заклинить. Будет нужно накладный и трудозатратный полный ремонт. Потому так принципиально вовремя обнаруживать и устранять любые неисправности масляного насоса.

Масляный насос ВАЗ 2106/07 находится снутри мотора в нижней его части

Масляный насос ВАЗ 2106/07 размещен в нижней части мотора под коленвалом. Для обеспечения к нему доступа будет нужно снять защиту и поддон картера и установить машину на смотровой яме, эстакаде либо подъёмнике.

Устройство и принцип работы

Масляный насос приводится в действие крутящим моментом, поступающим от распределительного вала через зубчатую передачу или шкив. Существуют также автономные схемы привода насоса, использующие электродвигатель, однако они не получили широкого распространения.

Конструктивно насос представлен герметичным металлическим корпусом, в котором расположена одна пара или две пары шестерен. В паре шестерен одно из зубчатых колес является ведущим, то есть соединено шпонкой с валом привода, а второе вращается свободно. При проектировании и изготовлении масляных насосов основным требованием, предъявляемым к конструкции, является минимальный зазор между зубцами взаимодействующих шестерен, а также между зубцами каждой шестерни и корпусом. Это необходимо для обеспечения максимального КПД прибора.

Транспортировка смазочного материала осуществляется во впадинах, образующихся между зубьями взаимодействующих шестерен при их вращении. Таким образом, шестерни «выдавливают» масло в главный канал непрерывным потоком, формируя требуемое давление, регулировка которого возложена на редукционный клапан.

Редукционный клапан чаще всего располагается в корпусе масляного насоса и необходим для предохранения системы смазки от избыточных давлений, особо опасных во время пуска холодного ДВС, когда вязкость смазочного материала велика. Клапан располагают в канале, противоположные края которого соединены с камерами нагнетания и всасывания масляного насоса. Когда давление в норме, канал перекрыт поршнем или шариком, который поджимается пружиной. Сжатие пружины регулируют масляной пробкой, задавая тем самым давление в системе. При превышении порогового значения, поршень или шарик отходит от седла, открывая канал и выпуская часть нагнетаемого в главную магистраль масла обратно в камеру всасывания.

Современные масляные насосы делят на одно- и двухсекционные. Отличие двухсекционной системы от описанной выше конструкции заключается в наличии дополнительной секции корпуса, шестерни которой отвечают за подачу масла в масляный радиатор для его охлаждения, обычно – с последующим сливом в поддон. Классическим примером такого устройства служат насосы двигателей грузовых автомобилей марок ЗИЛ и ЯМЗ.

Замена масляного насоса ВАЗ 2106: для чего делается

Масляный насос автомобиля ВАЗ 2106

В работающем двигателе возникают силы трения, для преодоления которых тратится некоторая часть мощности двигателя. Помимо этого трение может вызвать перегрев и износ деталей.

Уменьшение негативного воздействие сил трения, улучшение работы перемещающихся деталей, достигается:

• Улучшением качества обработки трущихся поверхностей всех элементов узла.
• Использованием подшипников качения.
• Наиболее эффективный способ – введение между трущимися поверхностями слоя смазки.

Масляная пленка заменяет трение сопрягаемых поверхностей деталей на трение между собой слоев смазки. Масло, кроме этого:

• Охлаждает детали.
• Уносит из зоны трения твердые частицы, образуемые при износе трущихся поверхностей.
• Предохраняет детали от коррозии.
• Уплотняет возникшие зазоры.

В автомобиле ВАЗ 2106 применяется разная система смазки:

• Самые нагруженные детали имеют смазку под давлением.
• Разбрызгиванием и маслом, которое вытекает из зазоров образованных между сопряженными деталями.

Смазка двигателя автомобиля ВАЗ 2106

На фото двигателя авто ВАЗ 2106 видно, что под давлением от шестеренчатого масляного насоса, позиция 8, получают смазку:

• Подшипники коленчатого вала:

1. шатунные, через подводящий канал позиции 4;
2. коренные, через канал 3.

• Подшипники и кулачки распредвала по каналу подвода масла позиция 22.
• Подшипники привода вала масляного насоса и распределителя зажигания, через канал 12.

Помимо этого в системе смазки имеются:

Позиция	Наименование
1	Датчик давления масла
2	Основная масляная магистраль
5	Фильтр для очистки масла
6	Щуп для измерения количества масла
7	Сливное отверстие
9	Маслоприемник
10	Поддон для масла
11	Канал для подачи масла к фильтру
13	Вал привода насоса
14	Патрубок подводящий масло в основную магистраль из фильтра
15	Привод для насоса
16	Сальник
17	Сток масла
21	Заливная горловина

Масляный насос двигателя авто ВАЗ 2106 включает в себя ведущую и ведомую шестерни. Вторая на оси свободно вращается, а первая закреплена жестко на валу, имеющем на другом конце шестерню вала привода, которая входит в зацепление, с расположенной на дополнительном валу, винтовой шестерней. Последняя получает вращение от коленвала двигателя.Для очистки масла от загрязнений служит не разборный масляный фильтр. В его корпусе установлены:

• Фильтрующий элемент.
• Перепускной клапан, который не позволяет неочищенному маслу достигать смазываемых поверхностей.
• Противодренажный клапан, представляющий собой, изготовленную из маслостойкой резины, манжету свободно пропускающей масло в корпус, но не позволяющая ему вытекать в поддон из корпуса при неработающем двигателе. Это способствует сохранению масла в каналах и корпусе фильтра и подаче его к трущимся поверхностям после пуска двигателя.

Конструктивные особенности масляных насосов роторного типа

Как правило, масляный насос роторного типа состоит из небольшого количества деталей, среди которых:

1. всасывающая и нагнетательная полости;
2. внешний и внутренний роторы;
3. вал привода.

Работа масляного насоса

с роторами строится на взаимодействии двух роторов. В нерегулируемых конструкциях масло, которое засасывается внутрь, передается в систему роторными лопастями. Если давление становится избыточным, открывается редукционный клапан и лишнее масло сбрасывается.

Привод масляного насоса

Привод маслонасоса — это та деталь, о которой нужно сказать отдельно. Дело в том, что именно от него зависит длительность работы всего мотора. Сама приводная часть маслонасоса состоит из нескольких деталей:

• паразитный вал;
• шестерёнка промежуточная;
• малый вал;
• большой вал.

Привод считается простой деталью насоса, однако шлицы шестерни быстро изнашиваются в процессе эксплуатации

Большинство случаев поломки масляного насоса связывается именно с поломкой привода, а точнее — с износом шлицов шестерни. Чаще всего шлицы «слизываются» при запуске машины зимой, в этом случае повторно заводить мотор нельзя.

Износ шестерни — это необратимый процесс во время длительной эксплуатации машины. Если зубчики шестерёнки начинают проскальзывать, то давление в масляной системе будет ниже рабочего. Соответственно, двигатель не получит того количества смазки, которое ему необходимо для штатной работы.

Как заменить привод насоса

Замена шестерни привода — процедура непростая, однако после тщательной подготовки можно снять привод и отремонтировать его:

1. Снять распределитель зажигания авто.
2. Чтобы извлечь промежуточную шестерёнку, потребуется специальный съёмник. Однако можно обойтись и простой деревянной палочкой с диаметром около 9–10 мм. Палочку нужно забить молотком в шестерню, после чего прокрутить её по часовой стрелке. Шестерёнка после этого легко выйдет наружу.
3. На место износившейся шестерни установить новую посредством обычной палочки.
4. Поставить на место распределитель зажигания.

Признаки неисправности масляного насоса

Как и любая другая система с подвижными частями, масляной насос может выйти из строя.

О неисправностях в масляной системе будет сигнализировать лампа масла давления

.

Причинами этого могут стать различные факторы, среди которых:

• снижение уровня масла в картере;
• поломка приборов, контролирующих давление;
• применение некачественного или неприспособленного для данного насоса масла;
• засорение масляного фильтра;
• поломка предохранительного или смазочного клапана;
• засорение самого масляного насоса и прочие проблемы.

Признаками проблем со смазочной системой становятся:

1. снижение давления масла;
2. увеличение его расхода.

Об этом обязательно просигнализирует контрольная лампа на приборной панели.

Проверка насоса

Если в работе масляного насоса имеются какие-то неполадки, то на приборной панели начнет гореть лампа. Сразу нужно проверить щупом уровень масла в системе – если он недостаточный, то долейте. Если же после этого лампа все равно не погасла, нужно искать неисправность в масляном насосе.

Чтобы провести полную диагностику, загоните автомобиль на эстакаду или яму и выполните такие манипуляции:

1. Отключите аккумуляторную батарею.
2. Слейте из системы все масло. В том случае, если оно новое, допускается его после залить в двигатель.
3. Выкрутите гайки, которые крепят к поперечине подвеску.
4. Снимите поддон мотора.
5. Снимите масляный насос.
6. Разберите насос – отделите от него клапан, шестерни, патрубки.
7. Тщательно промойте в растворителе или бензине все металлические детали. Можно после мойки продуть все воздухом.
8. Осмотрите все элементы и постарайтесь найти повреждения. Не допускается наличие сколов, трещин, следов износа.
9. Теперь нужно вооружиться щупами и проверить зазоры. Во-первых, необходимо, чтобы между стенками корпуса и зубьями шестерни было не более 0,25 мм. Если больше, то замене подлежит шестерня. Во-вторых, между корпусом и торцевой стороной шестерен зазор также должен быть не больше 0,25 мм. В-третьих, между осями ведомой и главной шестеренок должен быть зазор не больше 0,25 мм.

Установка масляного насоса ВАЗ-2106 выполняется строго в обратной последовательности. При желании можно установить новый насос, не менять его детали по отдельности.

ОСНОВНЫЕ НЕИСПРАВНОСТИ

Конструкция масляного насоса, к какому типу бы он не относился, сравнительно простая, что обеспечивает ему надежность и длительный ресурс. И все же неисправности у него бывают, точнее она одна – снижение производительности, что приводит к падению давления в системе. А это уже может привести к более серьезным поломкам, поскольку узлы, которые недостаточно смазываются, начинают интенсивно изнашиваться из-за масляного «голодания». Произойти же это может по разным причинам.

1. Первая из таких не относится к насосу, но приводит к негативным последствиям в его работе – закупорка сетки маслоприемника продуктами износа и грязью. В результате этого масло в недостаточных количествах поступает к насосу. Устранить такую неисправность несложно – достаточно снять поддон и маслоприемник, после чего тщательно очистить и промыть сетку.
2. Проблема с падением давления может произойти из-за износа составных частей насоса или длительной его работы с маслом, в котором имелось большое количество загрязняющих элементов. Результатом этого является образование и увеличение зазоров между деталями насоса. Из-за этого через эти зазоры смазочный материал просто перетекает внутри нагнетающей полости и шестерни или роторы не способны его захватить, чтобы выполнить нагнетание в магистраль. В большинстве случаев работоспособность системы смазки восстанавливается путем замены изношенных элементов или узла в целом.
3. Проблемы может создать и перепускной клапан. Из-за грязи он может заклинить в открытом положении, и масло будет постоянно перетекать в поддон. Устраняется такая неисправность разборкой и промывкой насоса и его каналов.

Преимущества масляных насосов с возможностью регулирования

Использование регулируемых маслонасосов более предпочтительно, поскольку такие модели дают ряд заметных преимуществ:

• снижение доли мощности, отбираемой у двигателя (примерно на 33%),
• снижение интенсивности отработки масла благодаря уменьшению количества оборотов, снижению частоты,
• снижение вспенивания масла.

Регулируемый масляный насос дает возможность получить равномерную циркуляцию масла в системе смазки и увеличить срок его службы (реже требуется замена), что дает заметную экономическую выгоду.

Особенности ремонта и замены

Ремонт масляного насоса может заключаться в замене рабочей пары (что не всегда целесообразно), замене редукционного клапана и РТИ, постановке втулок в изношенные посадочные отверстия. В ряде случаев возможно восстановление шестерен путем наплавки с последующей слесарной обработкой. Поддаются ремонту и нарушенные резьбовые соединения – их растачивают либо снабжают резьбовыми втулками.

Однако куда чаще масляный насос заменяется в сборе. Это связано с относительно невысокой стоимостью детали, а также большой трудоемкостью работ по восстановлению изношенных элементов. В таком случае процесс сводится к демонтажу изношенного маслонасоса и установке нового с герметичным подключением к прочим элементам системы смазки. Разумеется, при этом проводится замена моторного масла и фильтров, не будет лишней и последующая промывка системы.

От технического состояния элементов системы смазки во многом зависит характер работы, надежность и ресурс двигателя. Поэтому важно тщательно следить за их работой и не забывать проверять исправность деталей в ходе проведения ТО автомобиля.
