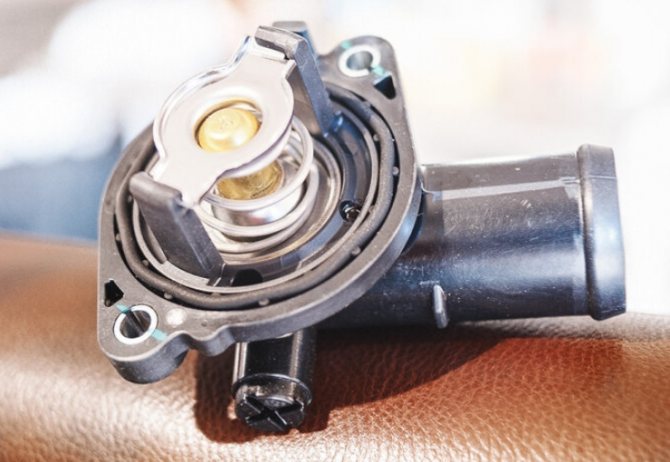

Особенности конструкции

Термостат — это небольшой механический клапан. Устройство регулирует и определяет температуру охлаждающей жидкости в системе двигателя, отвечает за качество прогрева мотора автомобиля. Конструкция состоит из таких элементов:

• корпус;
• входной патрубок. Подключается непосредственно к системе охлаждения;
• восковой шарик;
• основной клапан. Отвечает за перекрывание процесса основной циркуляции;
• поршень;

Термостат регулирует температуру охлаждающей жидкости в двигателе

• перепускной клапан. В случае необходимости перекрывает малый круг охлаждения;
• специальная пружина для удержания переносного клапана;
• выходной патрубок. Подключается к насосу, качающему охлаждённую жидкость;
• пружина, удерживающая перепускной клапан;
• дополнительный входной патрубок. Элемент подключён к радиатору.

Ознакомиться с принципом работы термостата вам поможет данное видео:

Виды современных термостатов

Сегодня производители автомобилей оснащают двигатели разными термостатами. Выделяют несколько основных видов этих полезных конструкций:

1. Устройство с электронным управлением. Подходит для всех режимов работы силового агрегата. Электронные приборы дополнены специальным нагревательным сопротивлением. Известны своей эффективностью и точностью. Их использование позволяет снизить степень потребления топлива.
2. Одноклапанный. Надёжный и прочный агрегат. Преобладающее количество автомобилей оснащено одноклапанным термостатом.

Существует несколько основных видов автомобильных термостатов

Двухклапанный. В одном термостате находится два клапана: основной и второстепенный. Основной используется для циркуляции антифриза по большому кругу. Второй, так называемый перепускной клапан, выполняет аналогичные действия, только по кругу меньшего размера. Двухклапанные термостаты востребованы на территории СНГ.

Двухступенчатый. В конструкции предусмотрено также два клапана: большой и малый. Рекомендуют устанавливать в системе с высоким давлением охлаждающей жидкости.

Будет полезно: Какие перемены ждут автомобилистов в этом году

Признаки и причины поломки

Любые неполадки в действиях устройства пагубно сказываются на работе всего автомобиля. Главным симптомом и причиной неисправности считают коррозию. Она постепенно разъедает блокировочный штырь и цилиндр. Признаком неработающего термостата в этом случае является пульсирующий, беспрерывный поток охлаждённой жидкости

При этом неважно, в каком положении находится клапан. Признаками неисправного термостата также считают:

1. Нижний патрубок становится тёплым за несколько минут работы агрегата. Устройство постоянно пребывает в открытом состоянии.
2. Двигатель автомобиля быстро перегревается. При перегреве двигателя автомобиля патрубки конструкции (нижний и верхний) одинаковой температуры.

О неисправности термостата говорит перегрев двигателя и несколько других показателей

Во время работы устройства стрелка двигателя резко падает и показывает температуру меньше обычной. Когда двигатель прекращает свою работу, показания стрелки увеличиваются. Длительное пребывание в закрытом положении. В этом случае конструкцию буквально заклинивает. Температура на панели прибора показывает, что тот закипает. После продолжительной работы мотора нижний патрубок остаётся холодным.

Вследствие поломок автомобиль не может нормально завестись. Понять, почему не работает термостат, и выяснить признаки поломки агрегата следует как можно скорее. Нарушение температурного режима пагубно сказывается на двигателе: он быстро изнашивается и приходит в негодность.

Рекомендации и советы

Зачастую, дорогостоящие поломки происходят в результате неправильной эксплуатации оборудования. Рассмотрим несколько советов от специалистов, которые продлят жизнь агрегата.

Если по неосторожности холодильник был выключен, не стоит торопиться его включать, необходимо выждать некоторое время и после этого произвести запуск. После разморозки, нужно дать время охладится камерам, а затем загрузить продовольствия. Для бережной работы двигателя не стоит устанавливать максимальную температуру, достаточно выставить ручку на середину, чтобы режим работы агрегата был эффективным. Нельзя загораживать испаритель продуктами, нарушение его работы приведет к более глобальным поломкам. Запрещено откалывать лед при разморозке. Для быстрого процесса лучше воспользоваться теплой водой. В дверце холодильника стоит хранить легкие продукты, для оберегания уплотнительной резинки от износа. Устанавливать холодильное устройство вдали от отопительных приборов. При поломке агрегата обратиться к специалисту.. Выполняя все рекомендации мастера, вы сможете избежать проблем с поломкой холодильника.

Итак, выяснить причину неисправной работы терморегулятора в холодильнике можно самостоятельно, при этом имея только базовые знания и понимание устройства холодильника. Но при обнаружении неисправности лучше обращаться к мастеру, который гарантированно исправит неполадки без вреда для других деталей.

Почему ломаются датчики в холодильниках?

Причин выхода из строя термодетекторов не так и много. Основной является его естественный износ — любая деталь со временем вырабатывает свои резервы и нуждается в замене.

Датчик температуры холодильника стоит не очень дорого. Кто-то может попытаться с этим поспорить, что мол вот на такой-то холодильник этот прибор стоит великих денег! Позвольте возразить — замена термодетектора, стоящего этих «великих денег» обойдется вам, в любом случае, дешевле покупки нового холодильника. Гораздо более выгодно — вовремя распознать поломку анализатора и поменять его, пусть за 2, 3, 4 тысячи, чем пустить этот момент на самотек и выложить в дальнейшем от десяти тысяч за замену компрессора или и того больше на покупку нового холодильника.

Так что, прежде чем подвергать сомнению утверждение о недороговизне термодатчиков, проверьте — сколько вам придется заплатить, если сломанный детектор выведет из строя другие системы.

Другой причиной может являться перепад напряжения в рабочей сети. Как любой другой электроприбор, термодатчик может перегореть, если в квартире плохая проводка или наблюдаются сбои в работе сети, а розетки в помещении не очень хорошие.

Существуют и другие причины, но они не столь частые и потому на них можно не заострять внимание (механические повреждения, производственный брак и т.д)

Термостат Ваз 2113 – 2114 – проверка и замена своими руками

Термостат на автомобилях Ваз 2113 Ваз 2114 – это элемент системы охлаждения, выводящий охлаждающую жидкость на большой круг при определённой температуре.

Будет полезно: Как правильно зарядить автомобильный аккумулятор 55

Благодаря термостату двигатель правильно работает и не греется до слишком высокой температуры. Он отвечает и за прогрев: если термостат изношен и жидкость сразу же выходит на большой круг, то машина греется очень долго (особенно зимой), а значит повышается расход топлива у автомобиля.

Со временем вылезет еще куча проблем, ведь долгая работа движка на холодную на весьма губительна, а езда на холодном двигателе ещё хуже. На движок идёт большая нагрузка, смазка ко всем частям поступает плохо и т.д.

По возможности в слишком холодную погоду (-25 и выше, хотя -20 уже достаточно) мы рекомендуем не пользоваться вообще автомобилем, если хотите чтобы движок у него прожил достаточно долгую жизнь и не попросил в ближайшее время капитального ремонта.

Как это работает?

В любом двигателе используется два контура:

• Малый.
• Большой.

В обоих находится охлаждающая жидкость. Однако, после старта двигателя, она нагревается только по «малому» кругу. Так мотор быстрее наберет свою рабочую температуру, которая, как известно, составляет 80-90 градусов Цельсия. Малый круг – это теплообменник печки и непосредственно сам двигатель. Ко второму контуру относят радиатор с патрубками, который имеет большую площадь охлаждения. Находится этот радиатор перед двигателем. Дополнительно забор воздуха обеспечивает специальная крыльчатка. Это может быть вискомуфта либо электровентилятор. Но работа этих элементов уже не зависит от термостата (здесь задействуется температурный датчик или приводной ремень коленчатого вала).

температуры охлаждающей жидкости

Как видите, устройство имеет простой принцип работы. Однако и этот механизм иногда дает сбои. Признаки неисправности термостата, на «Рено Логан» установленного, всегда сопровождаются перегревом. Но обо всем по порядку. Итак, ниже рассмотрим основные симптомы и признаки неисправности термостата.

«Логан» 1.6 имеет медный термостат. Его срок службы довольно большой (10 и более лет). Но при его неисправностях не стоит медлить с заменой.

Как понять, что термостат ВАЗ 2115, 2114, 2113, 2109 неисправен?

Есть две причины по которым можно понять, что термостат на ВАЗ 2115, 2114, 2113, 2109 неисправен:

1. Машина не прогревается.
2. Машина перегревается, кипит.

Так же есть два способа проверить термостат:

• Проверить снятый термостат на работоспособность.
• Проверить термостат не снимая с машины.

Давайте остановимся подробней на каждом из вариантов.

Как проверить снятый термостат ВАЗ 2115, 2114, 2113, 2109 на работоспособность?

По идее всё просто. Берём кастрюлю с холодной водой, термометр минимум до ста градусов и термостат. Ставим всё это на плитку греться и ждём… Ждём пока температура воды не станет равной 85 градусам, в этот момент начинаем смотреть на основной клапан термостата. При температуре 87 градусов он должен открыться. Если же он не открывается или открылся раньше — значит термостат неисправен.

Как проверить термостат ВАЗ 2115, 2114, 2113, 2109 не снимая с машины?

Обязательное условие в таком случае — машина должна быть холодной. После запуска двигателя, руками обхватите нижний патрубок идущий от радиатора. Пока температура не достигнет 80 градусов он должен быть полностью холодный. При достижении 85 градусов трубка должна начать потихоньку греться. И при достижении 90 градусов должна начаться полноценная циркуляция горячей охлаждающей жидкости (т.е. клапан полностью открыт). Нижняя трубка при этом должна быть горячей.

Будет полезно: Что нужно менять при замене ремня грм

Бывает такое, что сразу после запуска двигателя, когда он прогрелся ещё только на 50 градусов, по нижней трубке начинает идти тёплая жидкость. Такого быть тоже не должно. Это означает, что клапан постоянно открыт.

Надеюсь моя статья помогла Вам решить Вашу проблему. Если сеть вопросы, оставляйте их в комментариях и я обязательно на них отвечу.

Особенности конструкции

Термостат — это небольшой механический клапан. Устройство регулирует и определяет температуру охлаждающей жидкости в системе двигателя, отвечает за качество прогрева мотора автомобиля. Конструкция состоит из таких элементов:

• корпус;
• входной патрубок. Подключается непосредственно к системе охлаждения;
• восковой шарик;
• основной клапан. Отвечает за перекрывание процесса основной циркуляции;
• поршень;

Термостат регулирует температуру охлаждающей жидкости в двигателе

• перепускной клапан. В случае необходимости перекрывает малый круг охлаждения;
• специальная пружина для удержания переносного клапана;
• выходной патрубок. Подключается к насосу, качающему охлаждённую жидкость;
• пружина, удерживающая перепускной клапан;
• дополнительный входной патрубок. Элемент подключён к радиатору.

Читать так же: устройство термостата в автомобиле.

Ознакомиться с принципом работы термостата вам поможет данное видео:

Виды современных термостатов

Сегодня производители автомобилей оснащают двигатели разными термостатами. Выделяют несколько основных видов этих полезных конструкций:

1. Устройство с электронным управлением. Подходит для всех режимов работы силового агрегата. Электронные приборы дополнены специальным нагревательным сопротивлением. Известны своей эффективностью и точностью. Их использование позволяет снизить степень потребления топлива.
2. Одноклапанный. Надёжный и прочный агрегат. Преобладающее количество автомобилей оснащено одноклапанным термостатом.
3. Двухклапанный. В одном термостате находится два клапана: основной и второстепенный. Основной используется для циркуляции антифриза по большому кругу. Второй, так называемый перепускной клапан, выполняет аналогичные действия, только по кругу меньшего размера. Двухклапанные термостаты востребованы на территории СНГ.
4. Двухступенчатый. В конструкции предусмотрено также два клапана: большой и малый. Рекомендуют устанавливать в системе с высоким давлением охлаждающей жидкости.

Признаки и причины поломки

Любые неполадки в действиях устройства пагубно сказываются на работе всего автомобиля. Главным симптомом и причиной неисправности считают коррозию. Она постепенно разъедает блокировочный штырь и цилиндр. Признаком неработающего термостата в этом случае является пульсирующий, беспрерывный поток охлаждённой жидкости

При этом неважно, в каком положении находится клапан. Признаками неисправного термостата также считают:

1. Нижний патрубок становится тёплым за несколько минут работы агрегата. Устройство постоянно пребывает в открытом состоянии.
2. Двигатель автомобиля быстро перегревается. При перегреве двигателя автомобиля патрубки конструкции (нижний и верхний) одинаковой температуры.
3. Во время работы устройства стрелка двигателя резко падает и показывает температуру меньше обычной. Когда двигатель прекращает свою работу, показания стрелки увеличиваются.
4. Длительное пребывание в закрытом положении. В этом случае конструкцию буквально заклинивает. Температура на панели прибора показывает, что тот закипает. После продолжительной работы мотора нижний патрубок остаётся холодным.

Вследствие поломок автомобиль не может нормально завестись. Понять, почему не работает термостат, и выяснить признаки поломки агрегата следует как можно скорее. Нарушение температурного режима пагубно сказывается на двигателе: он быстро изнашивается и приходит в негодность.

Способы проверки элемента

Самостоятельно проверить работу термостата можно прямо на автомобиле. В подавляющем большинстве случаев такая диагностика дает достоверный результат. Начинать проверку нужно при полностью остывшем моторе: завести его и периодически ощупывать нижнюю часть радиатора и патрубок, отходящий от него снизу обратно к двигателю.

Исправность термостата определяется по следующим признакам:

• на начальном этапе прогрева радиатор и подходящие к нему патрубки полностью холодные;
• при температуре антифриза 40–60 °С начинает прогреваться верхний подающий шланг, нижний остается холодным;
• когда тосол нагревается до 90–95 °С, горячим становится вся площадь теплообменника и нижний патрубок, что свидетельствует об открытии заслонки и движении жидкости по большому контуру.

Диагностику рекомендуется проводить до момента срабатывания датчика и автоматического включения вентилятора.

Отклонения от нормы интерпретируются так:

1. Если сразу теплеет входной и выходной патрубок вместе с радиатором, термостат заклинил в открытом положении. Антифриз изначально идет по большому кругу, отсюда и нагрев.
2. При достижении температуры 90 °С низ теплообменника и отходящий шланг остается холодным – заслонка термоэлемента закрыта наглухо, деталь пришла в негодность.
3. Когда верх радиатора горячий, а низ – слегка теплый, термостат заклинил в полузакрытом состоянии.

В отличие от первых двух пунктов, последний вывод требует обязательного подтверждения. Довольно сложно поставить четкий диагноз, когда охлаждающая жидкость делится на два потока, движущиеся по разным контурам. Неравномерный прогрев ребер теплообменника, включение вентилятора и скачки температуры – признаки косвенные. Аналогично проявляются симптомы воздушной пробки в охлаждающей системе.

Чтобы четко проверить работоспособность термостата, его придется демонтировать с автомобиля. Разборка и диагностика выполняется в следующем порядке:

1. Дайте мотору остыть и слейте антифриз – сначала из блока цилиндров, потом из радиатора. Опорожнять систему удобнее в широкую емкость с невысокими бортами.
2. Ослабьте хомуты крепления патрубков к термостату. Отключите их и вытащите элемент.
3. Осмотрите деталь на предмет приоткрытой заслонки. Если неисправность обнаружена, дальнейшая проверка бессмысленна – нужно покупать и ставить новую запчасть.
4. Нагрейте на кухонной плите кастрюлю с водой. Когда ее температура приблизится к кипению, опустите в емкость термостат и наблюдайте за заслонкой. Она должна открыться без задержек.
5. Извлеките деталь из кастрюли. При остывании термоэлемент должен немедленно закрыть проход.

Напоминание. После опорожнения системы охлаждения сразу отсоедините патрубок подогрева дроссельной заслонки. Когда станете заливать тосол обратно, воздух выйдет через снятый шланг.

Если в процессе проверки выяснилось, что заслонка не срабатывает либо заклинивает, деталь необходимо заменить, поскольку она не подлежит ремонту. Учитывая большое количество подделок на рынке автозапчастей, новый термостат можно предварительно испытать в магазине. Закройте пальцем выходной патрубок и попытайтесь продуть воздух сквозь входной. Герметично закрытая заслонка не даст этого сделать.

Устройте повторную проверку новой запчасти в домашних условиях, погрузив ее в кастрюлю с кипятком. Если термочувствительный механизм не сработает, сдайте некачественную деталь обратно в магазин либо поменяйте на другую.

Смотрите также

Комментарии 13

ну если греется, но не быстро, значит клапан не до конца срабатывает, нижний до 85 холодный или все же немного теплый?если второе, то он заклинил на большом круге.ну и попробуй пробку убрать, заехал на эстакаду или бугор, вообщем чтобы перед был выше зада, открыл расширительный бачок и газуй 30-40 сек, у меня аж антифриз потек из него, зато жара теперь

Будет полезно: Volvo начинает поставки автомобилей, заказанных через службу подписки

спасибо очень помогло:) сделал все как ты описал в итоге с открытым движком температура стабильно 90 даже в -22)))

ну если греется, но не быстро, значит клапан не до конца срабатывает, нижний до 85 холодный или все же немного теплый?если второе, то он заклинил на большом круге.ну и попробуй пробку убрать, заехал на эстакаду или бугор, вообщем чтобы перед был выше зада, открыл расширительный бачок и газуй 30-40 сек, у меня аж антифриз потек из него, зато жара теперь

до 87 холодный нижний, потом начинает греться радиатор и нижний патрубок, значит работает термостат?температтура 90 печка выключена, начинаю газовать температура падает до 88 че за фигня?может крышка бачка уже ппц?сделал, проверю как ты сказал я выдувал пробку через подогрев дроселя, снял шланг и дунул сильно в бачек, в прошлом году помогло.щас посмотрим.

ну ты в принципе сам ответил на свой вопрос:на 87 открывается клапан и холодная вода поступает по большому кругу, что естественно и охлаждает всю систему, так будет при первом открытии после запуска двигателя, потом будет температура выше, т к думаю зимой тяжело довести Т до включения вентилятора и в нем будет уже не холодная а теплая охлаждайка)))а про крышку шупай патрубки, если твердые при рабочей Т то значит ей ппц, она не спускает давление))а про шланг с дросселя мне не помагло, а вот с эстакадой 100% вариант)))вроде подробно все описал:-)

у меня тоже недогрев какой то,84 87 максимум, погазуешь с 85 опускается до 83,щупаю патрубки до 85 нижний холодный, после 85 начинает греться.пробку выдувал два раза, опять чтоли термос?или попробовать в горку встать, выдувал таким способом: снимал подводящий шланг подогрева к дз, открывал бачек, и дул сильно в него пока тосол не польется из шланга, прошлой зимой помогло когда термостат менял щас чет не пойму.

у меня нижний тоже аж ледяной был сегодня проделал все как описал seregaU355KK в итоге двигатель открыл полностью все утеплители убрал и температура стабильно держится утеплители бросаю только на ночь ито покрывало на двигатель чтобы медленнее остывала)

Перегревается или недогревается?

до 90 не догревается, когда стою в пробке стабильно держится но нижний шланг чуть теплый, но тосол в нем хлюпает пожамкаешь его становится горячим

где то видимо пробка стоит

я понял причину) Вот суть) Термостат срабатывает при температуре 85 градусов а машина около 80 все время держится и как только температура подходит к 85-87 градусам он открывается и не дает двигателю стабильно 90 держать )

Температура мотора около 100град. Трогаешь нижний патрубок. Холодный — термос не исправен. Заклинил на малом круге

Спасибо, а может быть просто пробка воздушная в термостате?

Как проверить термостат не снимая с машины? Признаки неисправности термостата

Термостат – небольшая деталь в механизме двигателя внутреннего сгорания, которая отвечает за работу системы охлаждения. Когда эта составляющая прекращает работать из-под капота транспортного средства начинают выходить густые скопления пара, подобную картину очень часто можно увидеть в различных фильмах и сериалах.

Термостат выполняет машинальную передачу потоков охлажденной жидкости с разной температурой по системе охлаждения. Работает он по большому кругу при перегреве двигателя – проходя через радиатор, и по маленькому, когда двигатель холодный – обходя его стороной. Если эта деталь работает неправильно, то в холодное время года печка застывает, и салон автомобиля невозможно прогреть. Термостат есть как в поддержанном автомобиле, так и новом, если в них применяется закрытый вариант жидкой системы охлаждения с принужденной циркуляцией жидкости с низкой температурой. Принцип работы детали идентичный у всех автомобилей вне зависимости от страны производителя.

Принцип работы термостата

Главным его компонентом выступает механический клапан, который начинает работать под воздействием четкого механизма. В герметично закрытом корпусе устройства размещен специальный термочувствительный воск, который под воздействием высоких температур начинает плавиться и увеличиваться в объеме, тем самым сдавливая резиновую камеру. В свою очередь камера начинает выталкивать металлический хромированный шток, приводящий в работу клапаны.

Кода происходит запуск двигателя, термостат пребывает в закрытом состоянии, чтобы тосол не смог попасть в радиатор и остыть. В этот промежуток времени он движется по маленькому кругу системы охлаждения и остужает нагревающийся двигатель. Когда температура жидкости доходит до 90 °C, то двигатель разогнался до требуемого режима, если выше 90 °C – он начнет перегреваться, поэтому тосолу необходимо избавиться от жара и он переходит на большой круг.

Этот принцип работы очень прост, но когда целостность конструкции не соблюдается, воск способен вытечь из-за употребления некачественного тосола (антифриза) либо коррозийных процессов, что приведет к повышению силы трения подвижного штока.

Система охлаждения двигателя Калина на ВАЗ 2110

Какие преимущества установки СОД Калина на ВАЗ 2110 ?

1. Более быстрый прогрев двигателя, а соответственно в машине становится теплее раньше.
2. Меньшее давление в СОД, то есть расширительный бачок на ВАЗ 2110 больше рвать не будет.
3. Не нужно будет частенько подливать ОЖ.

Что необходимо для изменения СОД ВАЗ 2110 под СОД Калина ?

1. В том, что печка Н/О более производительная, то есть греет лучше, чем печка С/О.
2. И в радиаторе печки Н/О есть «завихрители» (их можно услышать внутри радиатора печки Н/О при тряске
