Стартер Хендай Акцент: ремонт и демонтаж своими руками

• Как снять стартер Хендай Акцент
• Разборка и ремонт

Как снять стартер Хендай Акцент

Чтобы демонтировать стартер, вам потребуются ключи и головки на «12», «13», плоскогубцы. Все работы нужно проводить снизу автомобиля – желательно на смотровой яме или подъемнике. Обязательно нужно обесточить систему электропитания – к втягивающему реле стартера подходит плюсовой провод, на нем нет защиты в виде плавкого предохранителя, поэтому при коротком замыкании может произойти возгорание. Проведение демонтажа:

1. Отключаете от аккумулятора минусовой провод.
2. При помощи головки и трещотки выворачиваете из верхней части крепление стартера к блоку сцепления.
3. Отсоедините провод управления тяговым реле (тонкий).
4. Сдвиньте резиновый чехол, которым прикрыт силовой провод стартера.
5. Выкрутите гайку крепления наконечника провода.
6. Сняв провод, можно приступать к выкручиванию всех оставшихся болтов крепления.
7. Головкой на «13» выкручиваете нижний болт крепления.
8. Вот и все, теперь можно снять стартер Хёндай и приступить к его ремонту.

Установка производится в обратной последовательности. Желательно, чтобы была проведена замена всех важных элементов двигателя перед установкой.

Разборка и ремонт

Теперь необходимо полностью разобрать стартер Hyundai Accent и заменить жизненно важные компоненты:

1. Щетки – они стираются при вращении ротора.
2. Втулки – в них находится ротор, также выполняет роль минусового контакта для питания его обмотки.
3. При необходимости втягивающее реле подлежит замене.
4. Бендикс и обгонная муфта меняются при сильном износе или отказе – стартер не вращает маховик двигателя.

Процедура выполнения разборки стартера:

1. Отсоедините провод, идущий от контактного болта тягового реле к статорной обмотке.
2. Реле крепится двумя болтами – выкрутите их крестовой отверткой.
3. Аккуратно снимите якорь, старайтесь не потерять пружину.
4. Приступаете к задней крышке – выкручиваете два болта, стягивающих весь корпус.
5. Фигурной отверткой выкручиваете крепление щеточного узла.
6. Демонтируете заднюю крышку и аккуратно извлекаете щетки. Оцените их состояние. В любом случае их нужно заменить.
7. С задней части ротора снимите дистанционную шайбу.
8. На передней части стартера установлена опора и рычаг привода шестерни с обгонной муфтой. Снимите их аккуратно, если необходимо, произведете замену.
9. Теперь можно вынуть ротор (якорь) из корпуса.

Обязательно проведите визуальный осмотр ротора – на нем не должно быть выработки. Если она присутствует, то нужно выровнять поверхность на токарном станке. Если выработка небольшая, можно зачистить мелкозернистой наждачной бумагой.

При помощи мультиметра проверьте, не замыкают ли обмотки ротора на «массу». Если имеется короткое замыкание, то лучше будет поменять ротор или полностью стартер. Новый прослужит 5-10 лет при правильной эксплуатации. Чтобы снять обгонную муфту, вам потребуется:

1. Установить оправку на ограничительное кольцо в передней части ротора.
2. Аккуратно сбить кольцо, под ним должен находиться фиксатор.
3. Снять стопорное кольцо (фиксатор), можно поддеть его плоской отверткой.
4. Снимаете ограничительное колечко и обгонную муфту с шестерней.

После того, как снял этот узел, нужно его проверить – шестерня должна свободно вращаться только в одну сторону. Если она вращается в обе стороны, то ее нужно заменить. Обязательно проведите тщательную диагностику и доскональный осмотр – ротор и остальные элементы не должны иметь повреждений, трещин, изгибов, деформаций. При сборке стартера Хендай Акцент применять дополнительную смазку для узлов не нужно. Старайтесь не повредить датчики Хендай Акцент при проведении ремонта и их цепи питания. И напоследок посмотрите видео о ремонте и замене стартера Hyundai Accent:

2012 hyundai accent starter remplacement trick

Замена стартера Хендэ Акцент

Стартер hyundai accent

Снятие и установка стартера на Хюндай Акцент

Отверните гайку крепления наконечника провода щеточного узла к стартер хундай акцент болту… 3. Если попытка безуспешна, заменить стартер. Осмотрите обмотку по торцам якоря, диаметр обмотки должен быть меньше диаметра пакета железа якоря.

Стартер Hyundai Accent! Низкие цены! Спец.предложения!

Установка производится в обратной последовательности. Бендикс и обгонная муфта меняются при сильном износе или отказе — стартер не вращает маховик двигателя.

При эксплуатации стартера нужно соблюдать простые правила — работа устройства должна быть кратковременной, не более секунд.

Выньте из передней крышки опору рычага привода… Отсоедините от корпуса стартера переднюю крышку. Извлеките из корпуса стартера якорь.

Если коллектор 2 загрязнен или на нем есть риски, следы подгорания и прочие повреждения, прошлифуйте его мелкозернистой наждачной бумагой. При значительной шероховатости коллектора или выступании слюды между его пластинами ламелями проточите коллектор на токарном станке и затем прошлифуйте мелкозернистой наждачной бумагой.

Советы для автомобилистов

Проверьте надежность пайки выводов обмотки 1 якоря к пластинам коллектора 2. Осмотрите обмотку по торцам якоря, диаметр обмотки должен быть меньше диаметра пакета железа якоря. В противном случае замените якорь. Проверьте легкость перемещения щеток в направляющих щеткодержателя. Они должны перемещаться без заедания, а сам щеткодержатель должен быть без повреждений.

Нанося удары молотком через оправку, сдвиньте ограничительное кольцо, установленное на валу якоря, к муфте привода стартера Снимите с вала якоря ограничительное кольцо… Зубья шестерни привода не должны иметь значительного износа. Вот и все, теперь можно снять стартер Хёндай и приступить к его ремонту. Установка производится в обратной последовательности.

Желательно, чтобы была проведена замена всех важных элементов двигателя перед установкой. Разборка и ремонт Теперь необходимо полностью разобрать стартер Hyundai Accent и заменить жизненно важные компоненты: Щетки — они стираются при вращении ротора.

Втулки — в них находится ротор, также выполняет роль минусового контакта для питания его обмотки. При необходимости втягивающее реле подлежит замене.

Неполадки стартера hyundai accent

Неполадки стартера hyundai accent

Бендикс и обгонная муфта меняются при сильном износе или отказе — стартер не вращает маховик двигателя. Процедура выполнения разборки стартера: Отсоедините провод, идущий от контактного болта тягового реле к статорной обмотке. Реле крепится двумя болтами — выкрутите их крестовой отверткой. Аккуратно снимите якорь, старайтесь не потерять пружину.

Приступаете к задней крышке — выкручиваете два болта, стягивающих весь корпус. Фигурной отверткой выкручиваете крепление щеточного узла. Демонтируете заднюю крышку и аккуратно извлекаете щетки.

Hyundai Accent КаНТ › Logbook › Замена бендикса стартера

Еще прошлой осенью, как только температура поползла вниз начал замечать, что по утрам раз через раз стартер крутит в холостую, т.е. отчетливо слышно, что мотор стартера раскручивается, но двигатель не крутит. Почитав и послушав советы стал винить в проблеме бендикс стартера. Но как то проблема то была, то пропадала, да и машина на второй-третий раз всегда заводилась, а потом весна, потепление и всё меньше я стал думать о ремонте стартера. Но вот снова осень, снова температура поползла вниз и снова машина, на холодную, заводится со второго раза. Приценился, еще раз порадовался цене запчастей на акцент и заказал бендикс AMD. Выбрать было из чего, но приятная стоимость и Корейское производство подтолкнули к выбору. Итак приступаем к замене. Для работы потребовались головки и ключи на 10 для снятия корпуса воздушного фильтра, на 12 для откручивания гайки с плюсовой клемой на стартере и на 14 для снятия самого стартера. Для начала отсоеденим плюсовую клему с АКБ и снимаем корпус воздушного фильтра, ничего сложного, 2 болта на телевизоре и 3 на самом корпусе.

Это интересно: Адаптер для диагностики авто ВАЗ

Далее лезем искать стартер, легко можно найти проследив куда ведет минусовой провод от АКБ. После того как нашли можно его снимать, для этого откручиваем нижний болт ключом — головка туда не лезет, а верхний головкой с удлинителем, после того как выкрутили разворачиваем стартер задней частью и откручиваем гайку с плюсовой клемой. Затем аккуратно снимаем пластиковую колодку с контакта, надавив на язычок на ней и, повертев, вытаскиваем стартер сверху.

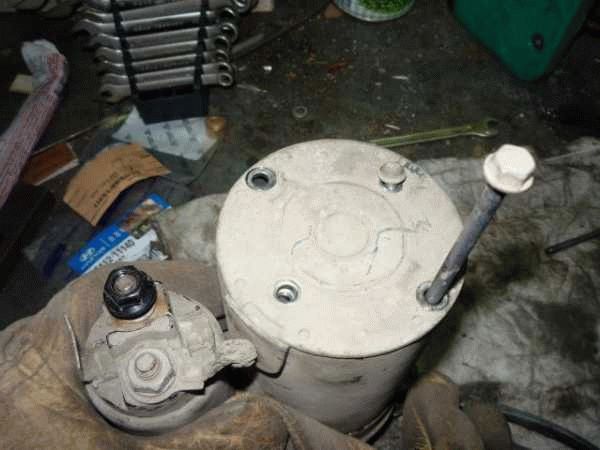

Теперь нужно поменять сам бендикс, для этого откручиваем два длинных винта на задней части стартера, откручиваем втягивающее и снимаем крышку. Далее со стопорного кольца сбивается обойма, у меня хорошо получилось сбить головкой на 14 и снимаем само кольцо, тянем вверх и бендикс у нас в руках.

Осталось всё хорошо смазать и собирать в обратной последовательности, используя новый бендикс.

При сборке немного помучился с установкой обоймы на стопорное кольцо, а в целом всё прошло без проблем. На всю работу потратил часа полтора. Машина теперь заводится прекрасно, даже звук при старте немного поменялся. Что заказывал: Бендикс стартера AMD — AMDEL313 — 321р.

Как снять стартер Хендай Акцент

Чтобы демонтировать стартер, вам потребуются ключи и головки на «12», «13», плоскогубцы. Все работы нужно проводить снизу автомобиля – желательно на смотровой яме или подъемнике. Обязательно нужно обесточить систему электропитания – к втягивающему реле стартера подходит плюсовой провод, на нем нет защиты в виде плавкого предохранителя, поэтому при коротком замыкании может произойти возгорание. Проведение демонтажа:

1. Отключаете от аккумулятора минусовой провод.
2. При помощи головки и трещотки выворачиваете из верхней части крепление стартера к блоку сцепления.
3. Отсоедините провод управления тяговым реле (тонкий).
4. Сдвиньте резиновый чехол, которым прикрыт силовой провод стартера.
5. Выкрутите гайку крепления наконечника провода.
6. Сняв провод, можно приступать к выкручиванию всех оставшихся болтов крепления.
7. Головкой на «13» выкручиваете нижний болт крепления.
8. Вот и все, теперь можно снять стартер Хёндай и приступить к его ремонту.

Установка производится в обратной последовательности. Желательно, чтобы была проведена замена всех важных элементов двигателя перед установкой.

СТАРТЕР. СНЯТИЕ СТАРТЕРА Hyundai Accent (Хендай Акцент)

Если они исправны, проверьте контакты элементов обогрева на задней стойке, а также нити на стекле на наличие обрывов. Обнаруженные обрывы можно починить специальным токопроводящим клеем. Можно проверить напряжение на контактах элементов обогрева, при нажатой кнопке оно там должно быть.

Если напряжение на клеммах отсутствует, проверьте проводку, проложенную по кузову и исправность кнопки. Если не горят лампы головного света или габаритов, проверьте также предохранители 27, 28, затем в салонном блоке реле 4, сами лампы, контакты разъёмов, проводку и выключатель.

Hyundai Accent Sigorta Kutusu — Fuse Box — 保險絲箱子 — закрытый плавкий предохранитель

Если двигатель не заводится, работает не ровно или глохнет без видимых причин, проверьте этот предохранитель и его контакты, а также предохранители 5, 6, 16, 17, 18, 21, затем в салонном блоке предохранитель 5 и реле 3. Помимо проводки, дело может быть в топливной системе, бензонасосе, системе зажигания, свечах и других составляющих систем. Если нет опыта, лучше провести полную диагностику двигателя в автосервисе.

Если вентилятор системы охлаждения двигателя не включается, проверьте также реле 18 и предохранитель 10 в салонном блоке. Попробуйте подать напряжение 12 В от АКБ напрямую на вентилятор, исключив тем самым вариант его поломки. Также дело может быть в датчике температуре охлаждающей жидкости ДТОЖ или термостате.

При появлении признаков повышенной температуры и перегрева двигателя сразу же глушите его. Иначе можно попасть на дорогостоящий ремонт. Если нет опыта, лучше обратиться в мастерскую. Если у вас перестала работать печка и в салоне холодно, проверьте это реле, а также предохранитель Если отопитель работает только в режиме максимальных оборотов, проверьте резистор, который отвечает за режимы работы вентилятора.

При необходимости замените его новым. Если печка не работает ни в одном из режимов, попробуйте подать напряжение 12 В напрямую с аккумулятора на её мотор.

Чтобы добраться до мотора, нужно снять крышку под основным перчаточным ящиком. Если мотор не заработает, потребуется его ремонт или замена новым. При наличии средств лучше не скупиться и купить новый.

Если мотор работает, проверьте проводку и исправность переключателя режимов печки вместе с его контактами.

Разборка и ремонт

Теперь необходимо полностью разобрать стартер Hyundai Accent и заменить жизненно важные компоненты:

1. Щетки – они стираются при вращении ротора.
2. Втулки – в них находится ротор, также выполняет роль минусового контакта для питания его обмотки.
3. При необходимости втягивающее реле подлежит замене.
4. Бендикс и обгонная муфта меняются при сильном износе или отказе – стартер не вращает маховик двигателя.

Процедура выполнения разборки стартера:

1. Отсоедините провод, идущий от контактного болта тягового реле к статорной обмотке.
2. Реле крепится двумя болтами – выкрутите их крестовой отверткой.
3. Аккуратно снимите якорь, старайтесь не потерять пружину.
4. Приступаете к задней крышке – выкручиваете два болта, стягивающих весь корпус.
5. Фигурной отверткой выкручиваете крепление щеточного узла.
6. Демонтируете заднюю крышку и аккуратно извлекаете щетки. Оцените их состояние. В любом случае их нужно заменить.
7. С задней части ротора снимите дистанционную шайбу.
8. На передней части стартера установлена опора и рычаг привода шестерни с обгонной муфтой. Снимите их аккуратно, если необходимо, произведете замену.
9. Теперь можно вынуть ротор (якорь) из корпуса.

Обязательно проведите визуальный осмотр ротора – на нем не должно быть выработки. Если она присутствует, то нужно выровнять поверхность на токарном станке. Если выработка небольшая, можно зачистить мелкозернистой наждачной бумагой.

При помощи мультиметра проверьте, не замыкают ли обмотки ротора на «массу». Если имеется короткое замыкание, то лучше будет поменять ротор или полностью стартер. Новый прослужит 5-10 лет при правильной эксплуатации. Чтобы снять обгонную муфту, вам потребуется:

1. Установить оправку на ограничительное кольцо в передней части ротора.
2. Аккуратно сбить кольцо, под ним должен находиться фиксатор.
3. Снять стопорное кольцо (фиксатор), можно поддеть его плоской отверткой.
4. Снимаете ограничительное колечко и обгонную муфту с шестерней.

Это интересно: Зажигание свечей в шабат сегодня в Москве

После того, как снял этот узел, нужно его проверить – шестерня должна свободно вращаться только в одну сторону. Если она вращается в обе стороны, то ее нужно заменить. Обязательно проведите тщательную диагностику и доскональный осмотр – ротор и остальные элементы не должны иметь повреждений, трещин, изгибов, деформаций. При сборке стартера Хендай Акцент применять дополнительную смазку для узлов не нужно. Старайтесь не повредить датчики Хендай Акцент при проведении ремонта и их цепи питания. И напоследок посмотрите видео о ремонте и замене стартера Hyundai Accent:

Снятие и разборка стартера Хёндай акцент

Замена и ремонт стартера Хендай Акцент в СПб

Ремонт стартера Хендай Акцент

поколений: IV, III, II, I в службе техпомощи
Pit-Stop 24
доступен круглосуточно и без выходных – в самой мастерской или с выездом мастера на место поломки.

В первом случае, вы либо привозите нам машину, либо уже снятый стартер: квалифицированный автоэлектрик после проверки и дефектовки отремонтирует его, заменив необходимые запчасти. Во втором специалист приезжает по вызову, снимает стартер с Hyundai Accent

и либо ремонтирует его на месте, либо отвозит для этого в мастерскую. В любом из вариантов мы предоставляем полноценную гарантию качества.

Как можно выполнить ремонт стартера автомобиля Hyundai Accent?

Доставив его в мастерскую

Более выгодный способ: вы не платите за выезд автомастера на место по городу.

Вызвать мастера на место

Если вы не можете самостоятельно снять стартер или отбуксировать машину к нам – вызов автоэлектрика дешевле услуг эвакуатора.

Диагностика агрегатов Хендай Акцент

производится грамотными специалистами на специально оборудованном стенде. Мы можем предложить для замены как более дорогие оригинальные запчасти (если производитель их поставляет), так и проверенный по качеству «неоригинал».

Ремонт стартеров Hyundai Accent

Hyundai Accent IV

Hyundai Accent III

Hyundai Accent II

Hyundai Accent I

Симптомы неисправного стартера Хендай Акцент:

• Одиночные или частые срабатывания втягивающего реле при отсутствии вращения ротора
• Сильный нагрев корпуса агрегата, запах горелой изоляции при включении
• Слабая тяга стартера при нормально заряженном аккумуляторе
• Стартер не вращается вовсе при повороте ключа зажигания: может потребоваться диагностика, так как эта неисправность может не быть связана с самим устройством
• Сильный механический шум при прокрутке

Просим учесть, что при многих неисправностях виной сам стартер может и не быть. Например, может быть обломан провод управления втягивающим реле, окислена масса двигателя, неисправно реле стартера (не путать со втягивающим реле).

Если вы самостоятельно не можете точно установить проблему или она не очевидна (автостартер сгорел, издает сильный шум и так далее), стоит вызвать для диагностики Hyundai Accent IV, III, II, I

нашего автоэлектрика.

Мастер сможет точно определить, потребуется ли снимать и ремонтировать агрегат, или всего лишь нужна быстрая и недорогая работа, которую можно выполнить прямо на месте: зачистить контакты, отремонтировать проводку управления или питания, временно отключить врезанную при установке сигнализации или иммобилайзера блокировку стартера.

Стоимость работ

Замена стартера на Хендай Акцент

В некоторых случаях замена автостартера Хендай Акцент

на новый, в том числе и неоригинальный по более доступной цене, или контрактный (б/у) рациональнее:

• В продаже нет необходимых запчастей либо их нужно долго ждать, а автомобиль нужен срочно
• Стоимость ремонта сопоставима с ценой на стартер Hyundai Accent в сборе

Если у вас нет автостартера на замену, мы можем предложить свои услуги по заказу и доставке агрегата. Специализируясь на выездном ремонте, мы наладили работу с несколькими крупными поставщиками, а также, по возможности, можем предложить восстановленные стартеры для Хендай Акцент

, без ожидания заказа.

Чтобы получить нужную информацию о расценках на ремонт или замену пускового устройства двигателя Hyundai Accent в мастерской или с выездом специалиста, обратитесь к менеджерам Pit-Stop24

по телефону.

Стартер

Головкой «на 12» отворачиваем болт крепления генератора к регулировочной планке.

. и снимаем натяжное устройство ремня генератора.

Снимаем масляный фильтр (см. «Замена масла в двигателе и масляного фильтра», с. 31). Отворачиваем гайку болта нижнего крепления генератора на несколько оборотов.

. выводим болт из прорези корпуса масляного насоса.

. и снимаем генератор.

Установку генератора проводим в обратной последовательности и проверяем натяжение приводного ремня (см. «Регулировка натяжения и замена ремня привода генератора», с. 38).

На автомобиле установлен стартер, представляющий собой четы-рехполюсный, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

К стальному корпусу стартера прикреплены постоянные магниты. Корпус и крышки стартера стянуты двумя болтами. Вал якоря вращается в подшипниках скольжения. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор. На вале привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении: от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты редуктора и якоря стартера от повреждения из-за чрезмерной частоты вращения.

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера, что происходит при повороте ключа зажигания в положение «START» (в автомобиле с автоматической коробкой передач рычаг выбора передач должен находиться в положениях «Р» или «N»). После замыкания контактов тягового реге втягивающая обмотка отключается.

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

Стартер удобнее снимать с автомобиля, установленного на смотровой канаве или эстакаде.

Отсоединяем колодку провода от стартера.

Головкой «на 12» отворачиваем гайку.

. и отсоединяем наконечник провода от вывода стартера.

Головкой «на 14» отворачиваем два болта крепления (нижний болт также крепит наконечник «массового» провода).
