Схема генератора на Волгу и Газель с двигателем 402

Для двигателей «Волги» генераторы комплектовались двухрядным шкивом, для «Газелей» однорядным.

Для автомобилей производства первой половины 90х годов использовался вывод переменного напряжения с фазы генератора для работы тахометра.

В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

Генератор имеет традиционную схему. Обмотка, ротор, диодный мост, щеточный узел. Регулятор напряжения типа 13.3702 (131.3702) стоит отдельно и соединяется с генератором проводами.

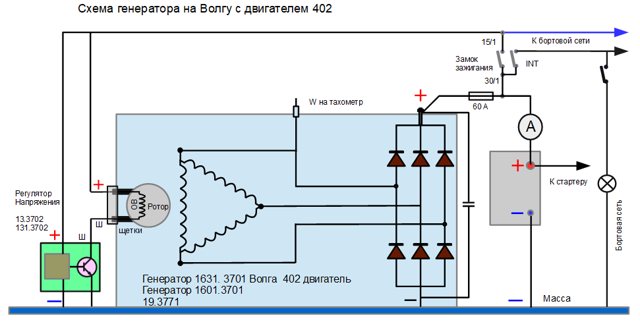

Схема генератора на «Волгу» с двигателем 402

Схема генератора на «Газель» с двигателем 402

Схема отличается тем, что в ней для контроля за работой генератора применяется воль Амперметр

При включении зажигания, ток от аккумулятора идет через контакты замка зажигания, с точки 151, на щетку, далее через обмотку ротора на внешний регулятор (который стоит в стороне от генератора). На клемму + регулятора с точки 151 приходит отдельный провод, плюс с этого провода, открывает регулятор напряжения и ток ротора проходит на массу. Этот ток намагничивает ротор.

Двигатель заводится, ротор генератора начинает вращаться, и его магнитное поле возбуждает ЭДС в обмотке генератора. Уже на холостых оборотах генератор начинает давать напряжение. Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора.

При подключении внешних потребителей, все питается от генератора.

• Принцип действия генератора
• Выпрямитель (диодный мост), состоит из шести диодов, которые проводят ток обмотки только в одну строну, так происходит выпрямление.

Магнитное поле создается электрическим током. Для этого внутри ротора вставлена обмотка, которая называется обмотка возбуждения. Ток в обмотку возбуждения подводят через щетки, прижатые к кольцам ротора.

Регулятор напряжения

Генератор должен обеспечивать в сети постоянный уровень напряжения. Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Поэтому во всех автомобильных генераторах предусмотрено подержание напряжения на заданном уровне при изменении числа оборотов двигателя.

Кроме того, при включении приборов увеличивается ток нагрузки а чем больше ток, тем ниже становится напряжение. Устройство, которое поддерживает напряжение на одном уровне называется регулятор напряжения. Регулятор напряжения включен в цепь обмотки возбуждения, он включает и выключает ток возбуждения.

Какое должно быть напряжение?

Все электрооборудование рассчитано на напряжение аккумулятора 12 Вольт. Для зарядки аккумулятора напряжение генератора должно поддерживаться примерно на 2 Вольта выше, поэтому рабочее напряжение генератора поддерживается на уровне 14, 2 – 13, 8 Вольта.

Если напряжение будет выше, это приведет к выкипанию аккумулятора и сокращению срока его службы, лампочки и другие приборы начнут перегорать. Если напряжение будет ниже, то аккумулятор будет недозаряжен, это приведет к неожиданным отказам стартера и сокращению срока службы аккумулятора.

Напряжение на заданном уровне поддерживает регулятор напряжения.

1. Если генератор неисправен то разряжен или плохо заряжен аккумулятор
2. От этого возможны такие случаи:
3. Стартер тяжело крутит, но, все-таки, заводит.
4. Стартер тяжело крутит, не может завести двигатель и на вторую попытку аккумулятора не хватает.
5. С утра стартер медленно крутит и с трудом заводит двигатель.
6. Машина постоит и уже не заведешь
7. Заводится только с толкача
8. Все погасло и полная тишина
9. Лампочки тускло светятся и сигнал слабый
10. Если напряжение стало выше 15 Вольт, это уже перезаряд
11. Аккумулятор становится мокрый и чувствуется запах кислоты
12. Обычно перезаряд происходит, если пробит регулятор напряжения, на «Волге» и «Газели» это внешнее устройство и его легко заменить.
13. Что же делать, если напряжение стало ниже и есть подозрение, что генератор не работает.

Чтобы понять в чем дело надо завести машину. Например, поставить проверочный аккумулятор, или завести с толкача.

Дело может быть: в стартере, в аккумуляторе, в проводке или в генераторе. Сначала надо поставить проверочный аккумулятор. Если заведется нормально, то стартер и проводка в норме. Проверим генератор. Стрелка собственного вольтметра должна быть на зеленой шкале. Вольтметром надо проверить напряжение на аккумуляторе.

Напряжение должно быть 13, 6 – 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта. Если так, то генератор исправен. Если напряжение ниже, то зарядка слабая или ее нет. Сначала надо убедиться, что ремень натянут хорошо. Потом померить напряжение на выходе генератора, оно должно быть 13, 6 – 14 Вольт.

Если при этом на аккумуляторе оно ниже, то оборван предохранитель 60 А, или контакты блока предохранителей заржавели.

Это частая проблема на старых «Газелях. Ток зарядки идет от плюса генератора на плюс аккумулятора через предохранитель 60А. Это место быстро ржавеет и на контактах предохранителя падает целый Вольт или полтора. Блок силовых предохранителей лучше поставить новый.

Если напряжение на выходе генератора близко к 12 Вольтам, то генератор не работает, зарядки нет и аккумулятор садится.

Поменяем регулятор напряжения, поставим проверочный. Если генератор заработал и на аккумуляторе появилось нормальное напряжение, то все ясно, надо просто поменять регулятор напряжения. Покупаем регулятор 13.3702 или его аналог. Если замена регулятора не помогла, то проблема в самом генераторе или в проводке.

Если с проверочным регулятором генератор не заработал, то сначала, проверим, приходит ли плюс на щетки генератора и на регулятор напряжения. Можно проверить вольтметром, или контрольной лампочкой.

Надо вынуть разъем из щеток генератора и из регулятора напряжения. Померить относительно массы напряжение на снятых разъемах. На одной точке каждого разъема должен быть плюс.

Если этого плюса нет, то, где-то от замка зажигания до разъемов обрыв.

Прежде чем снимать генератор проверим его еще раз. Надо взять два провода с «мамой», надеть их на клеммы щеток вместо разъема, один (любой) провод на плюс аккумулятора, другой на минус и завести двигатель.

Напряжение на выходе генератора подскочит до 16 и более вольт, генератор работает, выключаем двигатель и думаем дальше. Если напряжение не появилось, то генератор точно не работает и его придется снимать.

• Поставим снятый генератор на стол и крутанем за шкив, если слышен рокот, то подшипники надо менять.
• Если у генератора большой пробег, то подшипники надо менять в любом случае.
• Разберем генератор:

Если генератор залит, весь в масле и грязи. отгоревший, или разболтанный силовой вывод, сгоревшая обмотка, отгоревшие или ржавые концы обмотки, изношенный медные кольца на роторе, то лучше сразу обменять генератор на восстановленный.

Если на вид все нормально, генератор сухой и чистый, то неисправен диодный мост, или обрыв обмотки статора или ротора.

Проверяем диодный мост любым цифровым (или стрелочным) тестером. Всего шесть диодов. Замеряем проводимость каждого в одну, а потом в другую сторону.

Если проверяем сопротивление стрелочным прибором, то в одном подключении стрелка отклоняется сильно, а при обратном подключении слабо, или не отклоняется диод исправен.

Если отклоняется при одном и при другом подключении или не отклоняется вообще, диод неисправен и диодный мост надо заменить.

Обмотку статора надо проверить на пробой на массу. Сопротивление между любым выводом и массой (железом) должно быть очень большим (не должно прозваниваться)

Проверяем целостность обмотки. Сопротивление между тремя выводами обмотки должно быть очень маленьким (все должно прозваниваться).

Если есть пробой или обрыв, то обмотку придется заменить (проще заменить генератор)

Проверяем обмотку ротора. Сопротивление между медными кольцами ротора должно быть 2,5- 3 Ома. Ели есть обрыв обмотки, или пробой на массу, ротор надо заменить. При попытке поставить похожий ротор, может оказаться, что он не подойдет. Проще заменить генератор.

Таким образом, ремонт генератора – это замена диодного моста и замена подшипников в остальных случаях выгоднее обменять на восстановленный.

В некоторых случаях подшипники настолько заржавевшие, что их невозможно снять, это тоже повод поменять генератор на восстановленный.

Recommendations

Comments 9

406 мотор. греется генератор, плюсовой контакт на нем и провод до предохранителя. генератор новый на 100а. провод визуально нормальный. не могу понять причину. может у кого было так

W — «фазовый выход» например для подключения тахометра, сейчас никем неиспользуется, а вот про правильное подключение D+ смотри рис.9 — amastercar.ru/articles/el…equipment_of_car_11.shtml HL — контрольная лампочка с изображением акумулятора в приборке.

«B+ идет заряд D+ идет возбуждение, W — это вывод одной из фазных обмоток статора (на ней переменное напряжение). Может использоваться, например, для подсоединения тахометра или счётчика моточасов на какой-нибудь спецтехнике. На автовазовских изделиях эта клемма не особо актуальна.»

информация из инета)

D+ — на приборку, напряжение. W — на тахометр.

так, D+ yна приборку или же возбуждение?

Возбуждение! на 3110 оно идет через приборку! и за одно на стрелку…

На Волгу и Газель УАЗ с двигателями ЗМЗ 406, ЗМЗ 405, ЗМЗ 409 ставились генераторы 9422.3701 производства КЗАТЭ и 5102.3771 производства ЭЛТРА и их многочисленные клоны .

Схемы генераторов 9422, 5102 одинаковы.

При включении зажигания, ток от аккумулятора идет через контакты замка зажигания, далее через предохранитель 3 и через лампочку в щитке приборов попадает на точку D генератора. Эта точка является выходом дополнительных диодов. Далее ток идет на вход регулятора напряжения. Напряжение действующее на в этой точке открывает транзистор регулятора и ток проходит через щетки в обмотку возбуждения и далее через открытый транзистор на массу.

Генератор возбуждается и при вращении ротора, на выходе генератора появляется напряжение. Генератор сам становится источником, начинает заряжать аккумулятор и питать все приборы. Ток к нагрузке идет от генератора.

Часть тока генератора отводится через дополнительный выпрямитель в обмотку возбуждения, то есть генератор сам обеспечивает себя током возбуждения.

Лампочка на панели приборов выполняет две функции. Она своим сопротивлением ограничивает ток возбуждения от аккумулятора до 100 мА. и показывает работает генератор или нет. При включении зажигания она загорается, потому что через неё идет ток первоначального возбуждения – это сообщение о том, что генератор готов к работе. При запуске генератора, лампочка гаснет – это сигнал о том, что все в порядке, генератор заработал.

Какой генератор установлен на ГАЗ 3110

В отличие от других модификаций генераторных установок, в ГАЗ 3110 статор стянут четырьмя винтами по периметру. Вал ротора вращается на подшипниках, в которые заложена смазка.

Передний и задний подшипники запрессованы на вал, при выходе из строя их можно заменить новыми, предварительно демонтировав агрегат со штатного места.

На валу ротора установлена обмотка возбуждения, выпрямительные диоды. Питание подведено посредством двух угольных щеток. С целью предотвращения образования помех между силовыми выходами «+» и «-» установлен конденсатор.

Статор и ротор охлаждаются посредством потока воздуха в ходе движения транспортного средства.

Технические характеристики	9422.3701	3212.3771	2502.3771
Граничная сила тока при напряжении в 13,5 В и оборотах свыше 5500 об / мин	57	77	82
Регулируемый диапазон напряжения	13,5-14,4	13,5-14,4	13,3-14,6
Передаточное соотношение	01.01.1970	01.01.1970	01.01.1970
Емкость конденсаторов	2,3±15%	2,3±15%	2,1±15%

Чтобы снизить потребление тока при работающем силовом агрегате необходимо отключить максимальное количество потребителей тока: радио, магнитолу, освещение, кулер, печной отопитель.

Внутри генераторной установки вмонтированы катушки в количестве 6 штук, материал медь, соединение звездообразно. Статор – неподвижная конструкция, а ротор – вращается внутри статора. С тыльной стороны оси ротора впрессованы магнитные щетки, намотана и запаяна обмотка возбуждения.

После того, как провернут ключ в замке зажигания, ток от АКБ создает магнитное поле, проходя сквозь графитовые щетки, медную обмотку. Переменный ток преобразуется в постоянный.

С фронтальной стороны ИП имеются два силовых выхода с полярностью «+» и «-». Клеммы с соответствующей полярностью подключаются к аккумулятору.

Для проворота генераторной установки потребуется АКБ. После того, как батарея накопит в себе потраченное количество энергии, генератор раздает излишки другим источникам питания. Таким образом, величина бортовой сети поддерживается в допустимом диапазоне.

Характерные причины выхода из строя ИП на ГАЗ 3110

• ослабленная фиксация ремня привода;
• загрязнение контактов;
• повреждение выпрямителей;
• износ щеток;
• зависание щеток;
• короткое замыкание;
• обрыв цепи питания;
• не работает регулятор;
• износ подшипника;
• клин шкива;
• поврежден вентилятор.

Признаки неисправности ИП на ГАЗ 3110

• мигает лампа заряда АКБ;
• перезарядка АКБ, ИП не дает зарядку на АКБ;
• недостаточно яркий свет;
• тихий звук клаксона;
• сторонние шумы при работающем ИП.

Схема подключения электрической цепи ГАЗ 3110 (402 двигатель)

Схема представлена на таблице ниже:

Схема соединения жгута проводов системы управления двигателем ГАЗель-Бизнес

С года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров. Хотя стоит немного остановится на этом. По статистике, среди всех моделей преобладают модификации семейства ГАЗ, как бортовые, так и спецкузова на шасси.

Но вот что заметил. Он обеспечивает подачу дополнительного воздуха в цилиндры при закрытой дроссельной заслонке. Совет: при обнаружении неисправности и последующем ремонте следует применять только ту электрическую схему, которая соответствует данной модификации автомобиля семейства Газель. Дизельная Газель Заводская схема электропроводки Газель С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Ещё одно существенное отличие это наличие блока реле и предохранителей. Поему так не знаю.

Тоже самое касается в принципе и катушек. Одно с колодки замка зажигания через кнопку, чтобы исключить потери в замке там они тоже есть! Надеемся, что представленная в статье схема проводки Газель Бизнес поможет вам в обслуживании автомобиля.

Дизельная Газель Заводская схема электропроводки Газель С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования. Одно с колодки замка зажигания через кнопку, чтобы исключить потери в замке там они тоже есть! Расчет длительности и фазы впрыска ведется блоком управления на основе базовых данных по топливоподаче при различных режимах работы двигателя в зависимости от частоты вращения коленчатого вала и разряжения в , характеризующего нагрузку двигателя , заложенных в память блока управления. Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей. Бортовые версии пришлись по душе многим российским предпринимателям Например: Рулевой механизм ZF вместе с гидроусилителем; Сцепление и амортизаторы Sachs; Главный тормозной цилиндр Boschи вакуумный усилитель тормозов; Бампера от компании Magna; Модернизированный под Евро 3 силовой агрегат УМЗ ; Доработанные и улучшенные генератор и стартер.

Стоит бортовик — показывает напругу Следующее отличие, это несколько усложнённая схема включения отопителя. Она оказалась более удачной в плане надежности и функциональности, поскольку на машину устанавливали узлы и детали солидных зарубежных компаний фирм. Если сравнить схема Газель бизнес со схемами предыдущих моделей, то больших изменений не мы не увидим. Газель: УМЗ 4126 ошибка датчика ОЖ

Описание генератора

Генератор ЗМЗ 406 – электрический узел, который обеспечивает стабильное напряжение бортовой сети, а также зарядку АКБ в процессе работы мотора. Деталь не сложная в ремонте и обслуживании. Она обеспечивает полную работоспособность электроцепей автомобилей. В основном устанавливается на автомобили производства горьковского автомобильного завода (ГАЗ-31105, “Газель”, “Волга”). Также существует вариант установки на старые машины ГАЗ-24 и 31.

Генератор вращается в правую сторону при помощи поклинового ремня, который приводится в действие за счет оборотов коленчатого вала. Последний связан с валом генератора шкивами. Скорость вращения составляет 1400 об./мин. Максимальный скоростной режим составляет 5000 об./мин.

Выходящий номинальный ток составляет 14 вольт, а сила – 70 А. Сопротивление катушки возбуждения имеет диапазон от 2,3 до 2,7 Ом. Стоит отметить, что генератор ЗМЗ 405-406 – это одинаковые детали, могут быть взаимозаменяемыми. Однако, производитель рекомендует устанавливать такой, как идет с завода изготовителя.

Описание

Генератор – это электрическая машина, главное назначение которой – преобразование механической энергии в электрический ток. В машине данный элемент используется не только для заряда аккумулятора, но и для питания иного электрооборудования (например, ЭБУ и системы зажигания) на работающем моторе. В «Газели» используется генератор переменного тока. Находится он в передней части двигателя, с левой стороны рядом с основным радиатором.

Читать также: Liqui moly подбор масла по марке автомобиля

Что касается характеристик, генератор «Газели» выдает максимальное напряжение в 14 Вольт. Пиковый ток может составлять от 65 до 120 ампер, в зависимости от модели. Но с генератор ставится с мощностью не более 80-ти ампер. А если рассматривать первые модификации (95-2002 год), то и вовсе 60.

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

• корпус, в который заключена вся конструкция;
• статорный механизм;
• роторное устройство или якорь;
• шкив и крыльчатка;
• выпрямительный блок или диодный мост;
• два подшипниковых устройства, на которых вращается ротор;
• щеточный механизм;
• регулятор напряжения.

Фотогалерея «Схемы подключения»

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
2. Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.

Описание устройства

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Читать также: Обшить фургон своими руками

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах. Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов. Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма. Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе. Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания. Конденсатор также выполняет функцию снижения радиопомех. Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

• корпус, в который заключена вся конструкция;
• статорный механизм;
• роторное устройство или якорь;
• шкив и крыльчатка;
• выпрямительный блок или диодный мост;
• два подшипниковых устройства, на которых вращается ротор;
• щеточный механизм;
• регулятор напряжения.

Фотогалерея «Схемы подключения»

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
2. Активируйте оптику — дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки — замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.
4. Чтобы вы могли убедиться в работоспособности регуляторного устройства, отключите все электрооборудование, кроме оптики, в частности, вам потребуется именно габаритное освещение. При оборотах двигателя 1000-1200 в минуту необходимо проверить напряжения, оно должно составлять около 13.5-14.2 вольт.

Диагностику работоспособности регулятора напряжения можно осуществить путем подключения контрольной лампочки между щетками. Разумеется, перед этим реле следует демонтировать. К контакту D1 нужно подключить питание 12 вольт, а к контакту массы — минус. Лампочка должна загореться, а если уровень напряжения увеличится до 13.5-14.2 вольт, то источник освещения должен потухнуть. В том случае, если лампочка горит и не тухнет, проблема кроется в реле, его нужно поменять (автор видео — Вячеслав Ляхов).

Ремень для ЗМЗ 406 на генератор: размеры и производители

Размер ремня генератора зависит от наличия дополнительного оборудования, установленного на силовом агрегате. Если транспортное средство оснащено гидроусилителем руля, то длина поклинового ремня составляет 1370 мм. В случае, если на машине нет ГУР, то смело подойдет 1220 мм.

Оригинальный ремень на генератор ЗМЗ 406 имеет каталожный номер 406-1308020, 6PK1370 (для автомобилей с ГУР) или 6PK1220 (для моторов без ГУР). Средняя стоимость его составляет около 1000 рублей, в зависимости от места покупки может варьироваться в пределах 15%. Кроме этого, многие автолюбители рекомендуют аналоги, которые подходит для установки:

• Luzar LB 0306 – еще один отечественный вариант.
• Finwhale BP675 – известный германский производитель запасных частей.
• Bosch 1 987 948 391 – немецкое качество.

Все представленные аналоги подходят для установки на генератор ЗМЗ 406 вместо оригинала. Что касается качества, то они ничем не уступают, выхаживают свой ресурс полностью.

Типы генераторов «Газель»

Тип устанавливаемого генератора на коммерческие автомобили «Газель» зависит от модели двигателя – на первых автомашинах ГАЗ-3302 шли два вида моторов:

На втором поколении «Газелей» стали устанавливаться движки ЗМЗ-405 и Chrysler 2.4, автомобили «Газель Бизнес», выпускаемые с 2010 года, комплектуются моторами УМЗ-4216 и Cummins, соответственно, на них устанавливается другие типы генераторных устройств.

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток. Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

• электростеклоподъемники;
• электроантенна:
• аудиосистема;
• кондиционер;
• дополнительный вентилятор охлаждения в салоне;
• дополнительный моторчик печки.

Если генератор окажется слабым, его зарядки будет не хватать, в результате может разряжаться аккумулятор. Поэтому во многих случаях владельцы «Газелей» стараются установить более мощный источник тока – от запаса мощности автомобиль никак не пострадает. Для газели существуют генераторы, вырабатывающие ток 65/75/90/100/115/120/135 Ампер. Бытует ошибочное представление – если мощность генераторного устройства большая, возможно закипание электролита в аккумуляторе. Но это неверно – генератор выдает ток в зависимости от нагрузки, а избыточное напряжение ограничивается реле-регулятором. У мощного генератора есть только два недостатка:

• у такой электрической машины более высокая цена;
• габаритный узел не всегда может подойти по размерам.

Читать также: Лишение прав за пешехода на переходе

Аналоги, оригиналы, цена, артикулы

Смотрите все объявления в архиве

Каталожный артикул	Серийный номер	Цена
A2110-80A (оригинальный)	БОШ (9501.3801) (оригинальный)	От 3000 – 3200
9501.3801	FINWHALE 687-04	62022 / 180545	От 3000 – 3200
9568.3749	922.3801	SKL622RS	От 3000 – 3200
3701010 (HORT)	3701024	Contitech	От 3000 – 3200
3701971	3701953	Электро 3701747	От 3000 – 3200
*цены указаны состоянием на август 2021 года

Замена, ремонт и профилактика генератора на ГАЗ 3110

Расположение источника питания: моторный отсек, справа по направлению движения транспортного средства.

Необходимые материалы, инструменты:

• рожковые, накидные ключи;
• вороток, головки;
• динамометрический ключ для точности силы зажима;
• новый ремень приводных механизмов по мере необходимости;
• пластиковая лопатка для съема ремня;
• отвертки с набором бит, чтобы поменять щетки.

Пошаговая инструкция по замене:

1. Глушим двигатель автомобиля.
2. Открываем капот.
3. Ослабляем крепление клемм, снимаем их с АКБ.
4. Отпускаем болт – фиксатор кронштейна.
5. Выводим генераторную установку вниз.
6. Снять ремень приводных механизмов.
7. Извлекаем ИП из моторного отсека для дальнейшего проведения профилактики.
8. По завершении диагностических работ устанавливаем детали в обратной очередности.

После демонтажа ИП мастер проводит его очистку, первичный осмотр, определяет вероятные поломки. Комплектующие заменяют новыми, зачищают клеммы на роторе.

Деталь не подлежит установке, если в корпусе обнаружены трещины. Последующая эксплуатация технического средства небезопасна.

Целостность обмотки ротора проверяем мультиметром. Профилактике также подлежит диодный мост. Не забывайте проверить целостность предохранителя, замените новым по мере необходимости, соблюдайте ампераж.

При условии соблюдения рекомендаций специалистов последующая профилактика источника питания через 30 – 40 тыс. км.

Чтобы продлить срок эксплуатации электрического оборудования соблюдайте график проведения технических осмотров. Приобретайте детали с оригинальными каталожными артикулами, полный перечень серийных номеров указан в табличных данных.

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе генератора:

1. Вышел из строя диодный мост. Специалисты рекомендуют менять выпрямитель целиком, в сборе. При необходимости вы можете поменять и отдельные диодные элементы, но в данном случае их нужно будет правильно запрессовать в фиксатор, данная процедура требует навыков.
2. Повреждение шкива либо его износ. Ремонту такая неисправность не подлежит, устройство придется менять.
3. Износ щеток или коллектора. Если речь идет об износе, то процедура ремонта заключается в замене вышедших из строя элементов.
4. Замыкание витков обмотки статора. В данном случае можно попытаться заново перемотать обмотку, но это очень кропотливая операция и справиться с ней сможет не каждый. Придется потратить достаточно времени, при этом не факт, что вы сможете добиться желаемого результата.
5. Выход из строя подшипника. Как правило, такая проблема также связана с износом детали, поэтому неисправности такого рода решаются путем замены.
6. Выход из строя регулятора напряжения. Деталь также надо менять.
7. Повреждение проводки электроцепи. Поврежденные участки цепи следует восстановить путем замены проводов.
8. Износ ремня генератора Волга или Газель. Об износе могут свидетельствовать следы трещин и прочих повреждений на структуре ремешка. Ремонту такая неисправность также не подлежит, ремешок следует менять (автор видео — Алексей Наджафо).

Инструкция по разбору

Вкратце о том, как демонтировать и разобрать узел:

1. Сначала отключается зажигание, открывается капот и отсоединяются клеммы от АКБ.
2. Затем необходимо отключить провода питания от генераторной установки.
3. Используя натяжное устройство, необходимо ослабить натяжение ремешка и демонтировать его.
4. Далее, выкручиваются два винта, которые фиксируют узел к кронштейнам, после чего устройство снимается.
5. Теперь приступаем к разбору. Сначала демонтируем защитный кожух и извлекаем реле регулятора, оно снимается вместе с щеточным узлом, от реле нужно отключить провод.
6. Далее, необходимо выкрутить четыре стягивающих болта и произвести демонтаж задней крышки со статорным механизмом.
7. Теперь вам нужно отключить фазные контакты обмотки из выпрямительного устройства и произвести демонтаж статорного устройства. Извлекаются все необходимые для замены и ремонта составляющие конструкции, сборка производится в обратной последовательности.

Загрузка …

Неисправности

К основным неисправностям электропитательного элемента можно отнести неисправность регулятора напряжения и щеточного узла. Чтобы провести ремонтные и диагностические работы, генератор ЗМЗ 406 необходимо демонтировать с автомобиля.

В обслуживание узла входит промер выходящего напряжения, проверка состояния контактов на наличие повреждения или коррозии. Если ток проходит слабо, а напряжение в бортовой сети периодически падает, то рекомендуется отключить провода питания, почистить контакты, промазать их при помощи специальных средств. Затем проводится подключение генератора ЗМЗ 406 к бортовой цепи. Наблюдаем, есть ли изменения. Если работа стабилизировалась, то проблема была в контактах. Но если напряжение продолжает прыгать, то рекомендуется демонтировать деталь и провести комплексную диагностику.

Ремень генератора Газель

На автомобилях Газель генераторный ремень приводит в движение генератор, тем самым обеспечивая вращение ротора, за счет чего вырабатывается необходимый для бортовой сети электроток. Различные модели двигателей комплектуются разными типами и размерами ремней:

• ЗМЗ-402 – зубчатый или гладкий поликлиновый ремень, размер – 10х1030 мм;
• УМЗ-4216 – такого же типа, как и на моторе ЗМЗ-402, размер – 13х1040;
• ЗМЗ-406 (405) с гидроусилителем руля – многоручейкового типа, длина – 1420 мм;
• ЗМЗ-406 (405) без ГУР – многоручейкового типа, 1220 мм;
• Chrysler – поликлинового типа, 1750 мм;
• Cummins 2.8 – многоручейкового типа, 1226 мм.

В зависимости от модели двигателя и производителя генераторные ремни могут быть разными по цене, со временем они изнашиваются, и подлежат замене. Так как ременная передача обеспечивает еще вращение водяного насоса, при слишком сильной натяжке генераторного ремня появляется шум подшипников помпы и самого генератора. Очень слабую натяжку тоже делать нельзя:

• пропадает зарядка;
• слабо качает водяной насос, соответственно, начинает перегреваться двигатель;
• появляется очень неприятный свист ремня.

Для автомобилей «Газель» и «Соболь» генераторы выпускают разные производители, наиболее известными фирмами являются:

• ELDIX (Болгария);
• ПРАМО-ИСКРА (город Ржев);
• КЗАТЭ (старое название КАТЭК, Самара);
• БАТЭ (Белоруссия).

В 2021 году генераторы на коммерческие автомобили ГАЗ в среднем стоят от 4000 до 9000 рублей, стоимость узла во многом зависит от завода-изготовителя, модели двигателя и мощности самого генератора. Наиболее дорогими являются детали для турбодизеля Cummins, цены на запчасти находятся в пределах от 8 до 15 тысяч рублей, наиболее дорогими являются детали оригинального производства. Генератор ЗМЗ-402 производства КЗАТЭ на 65 Ампер стоит относительно недорого – в среднем 4,5-5 тыс. руб.

Газ 3110. Ремонт генератора. Волга

Произвести ремонт генератора самостоятельно сложно и нецелесообразно, так как для определения его исправности и соответствия его характеристик потребуется специальный стенд.

ПРИМЕЧАНИЕВ процессе электрических проверок генератора, особенно на ступени выпрямления, используемое оборудование не должно вырабатывать напряжение выше 14 В, чтобы избежать риска разрушения некоторых компонентов.

Поэтому ремонт генератора лучше доверить квалифицированным специалистам на СТОА , где можно также заменить генератор из обменного фонда. Такой генератор на 50% будет дешевле нового.

Однако, прежде чем заменять генератор, можно провести некоторые проверочные работы.

Проверка регулятора напряжения
на автомобиле
Для проверки регулятора напряжения, необходимо иметь вольтметр постоянного тока со шкалой до 15 — 30 В класса точности не хуже 1,0.

Проверку регулятора напряжения, установленного на автомобиле, проводите в следующем порядке:

• запустите двигатель и дайте ему поработать около 15 мин на средней частоте вращения;
• с помощью вольтметра замерьте напряжение между клеммой «30» и «массой» генератора;
• напряжение должно находиться между 13,3 — 14,6 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить. Кроме этого необходимо проверить состояние угольных щеток.

Проверка состояния угольных щеток

Хотя эту работу можно провести и при установленном генераторе, рекомендуется все же снять генератор с автомобиля.

Проверку состояния угольных щеток проводите в следующем порядке:

1. отверните болты крепления защитного кожуха и снимите его;
2. отверните два болта крепления регулятора напряжения;
3. осторожно выньте из корпуса генератора регулятор напряжения в сборе со щеткодержателем и щетками генератора;
4. проверьте состояние контактной части угольных щеток. Проконтролируйте подвижность щеток в щеточных направляющих, в случае необходимости почистите щеткодержатель с помощью трихлорэтилена.
5. измерьте длину «а» (рис. 9.4) выступающих из щеткодержателя угольных щеток. Если их длина меньше 5 мм, то щетки следует заменить.

Новая угольная щетка имеет длину 12 мм, таким образом, можно узнать, насколько сильно сточились угольные щетки. Замена старых угольных щеток на новые означает замену всего регулятора напряжения в сборе со щетками и щеткодержателем, так как угольные щетки впаяны в щеткодержатель. Однако можно при желании самому припаять электрическое соединение новой угольной щетки.

Проверка ротора

Обмотка возбуждения генератора проверяется на обрыв и короткое замыкание. Подключите тестер (в режиме омметра) к контактным кольцам ротора (рис. 9.5). Тестер должен показывать сопротивление обмотки, равное 2,8 — 3,0 Ом.

Если тестер показывает большее сопротивление, то протрите смоченной в трихлорэтилене тряпочкой контактные кольца и зачистите их стеклянной шкуркой. Если в контактном кольце образовалась канавка глубиной более 1,5 мм, то кольцо нужно переточить на токарном станке.

Если же тестер указывает на обрыв (сопротивление «бесконечно большое»), прежде всего осмотрите места соединений обмотки возбуждения с контактными кольцами. Часто именно они являются причинами обрыва цепи возбуждения.

Тщательно пропаяйте эти соединения мощным (не менее 100 Вт) паяльником либо замените ротор.

Иногда контактные кольца проворачиваются относительно ротора, что тоже ведет к обрыву цепи возбуждения. Замените ротор или приклейте проворачивающееся кольцо к валу с помощью эпоксидного клея.

Причиной обрыва цепи возбуждения может быть также отсоединение провода от щетки. В этом случае замените ротор либо высверлите в торце щетки выемку диаметром, большим диаметра провода, залейте выемку клеем в смеси с опилками графита от неисправной щетки и вставьте провод.

Короткое замыкание в обмотке возбуждения проверяется присоединением одного щупа тестера (в режиме омметра) к контактному кольцу ротора, а другого — к ротору (рис. 9.6).

Если стрелка отклоняется, попытайтесь найти и устранить замыкание. Чаще всего оно бывает в местах соединений обмотки возбуждения с контактными кольцами — под действием центробежных сил провод обрывается и соединяется с валом ротора генератора. Если не удается устранить короткое замыкание в обмотке возбуждения — замените весь ротор.

Отметим, что обмотку возбуждения можно проверить, не снимая генератор с автомобиля. К контактным кольцам можно получить доступ, если снять защитный кожух и регулятор напряжения со щеткодержателем.,

Проверка статора

Обмотку статора генератора тоже проверьте на обрыв или короткое замыкание. Для проверки на обрыв тестер (в режиме омметра) подключается поочередно к концам двух фаз статора.

Если показание индикатора не соответствует 0,1 — 0,11 Ом, то в цепи проверяемой обмотки есть обрыв.

Если место обрыва обнаружено, пропаяйте место соединения оборванных проводов мощным паяльником (не менее 100 Вт), покройте его лаком и просушите при высокой температуре.

При проверке обмотки статора на обрыв обратите внимание на показания тестера при его подключениях между выводами фаз. При всех подключениях тестера его показания должны быть одинаковыми. Если же тестер будет показывать разное сопротивление, то это значит, что в обмотке статора есть межвитковое замыкание. Такую обмотку следует заменить.

Чаще всего при коротком замыкании место повреждения можно определить путем наружного осмотра — видны следы перегрева проводки.

Короткое замыкание обмотки статора на корпус определяется подсоединением одного щупа тестера (в режиме омметра) к одному из выводов обмотки, а второго щупа — к корпусу статора.

Если стрелка тестера отклоняется — значит проверяемая обмотка замыкает на корпус. Если найти место короткого замыкания не удается — замените весь статор.

Демонтаж генератора

Демонтировать генератор ЗМЗ 406 с силовой установки можно своими руками. Для этого потребуется ключ на 10 и 12. Далее можно выполнять необходимые операции по демонтажу:

1. Снимаем клемму-минус с батареи питания.
2. Откручиваем провода, которые подведены к генератору.
3. Откручиваем и ослабляем натяжитель ремня.
4. Демонтируем ремень. Если ремень не планируется менять, то его можно снять только со шкива самого генератора.
5. Откручиваем гайки крепления узла к кронштейну.
6. Вытягиваем фиксирующие болты.
7. Снимаем генератор.

Деталь снята с машины, теперь можно приступить к диагностике проблем. Для начала необходимо разобрать узел. Снимаем заднюю крышку, демонтируем регулятор напряжения и шкив. Далее выкручиваем стяжные болты крышек генератора и вынимаем статор. При необходимости можно демонтировать и выпрямитель.

Сначала необходимо провести диагностику щеточного узла и регулятора напряжения. Как показывает практика, именно в этих деталях часто и имеются неисправности. Если с деталями все в порядке, то стоит проверить статор, ротор и обмотку катушки. Обычно, если неисправны эти узлы, их можно заменить. Но, если вышла со строя обмотка или больше двух деталей, то целесообразно приобрести новый генератор ЗМЗ 406, поскольку ремонт старого может обойтись в значительно дороже.

Схема генератора Газели

Генератор на автомобилях Газель – это синхронная трехфазная электромашина, в обмотках возбуждения которой вырабатывается электрический ток. Ротор (якорь) вращается в корпусе и находится внутри постоянного магнитного поля, которое создается статором (обмоткой). Электричество здесь вырабатывается следующим образом:

• с запуском двигателя от коленчатого вала через приводной ремень движение передается на шкив генераторной установки;
• вместе со шкивом начинает вращаться ротор, между статорной и якорной обмоткой возникает магнитное поле;
• за счет электромагнитной индукции вырабатывается ЭДС, появляется переменный ток;
• диодный мост, состоящий из диодов разной полярности, выпрямляет электрический ток, делая его постоянным;
• затем ток с коллектора ротора передается на щетки и подается на реле-регулятор;
• регулятор ограничивает напряжение, обеспечивая безопасную работу потребителей.

Схема генератора «Газели» очень простая, узел состоит из следующих деталей:

• корпуса, он из двух половинок – алюминиевых передней и задней крышки;
• неподвижной обмотки – статора;
• вращающегося вала – ротора (якоря);
• шкива и крыльчатки;
• диодного (выпрямительного) моста;
• двух подшипников, на которых вращается якорь;
• щеточного узла;
• реле-регулятора (регулятор напряжения).

Следует отметить, что регулятор напряжения не на всех моделях «Газелей» находится непосредственно на генераторе, на автомобилях с двигателем ЗМЗ-402 реле-регулятор может крепиться на лонжероне.
