Согласно сложившимся представлениям, дизельные двигатели производят много шума, неприятно пахнут и не дают нужной мощности. Считается, что они пригодны лишь для грузовых автомобилей, фургонов и такси. Возможно, в 1980-х гг. все было так, однако с тех пор ситуация в корне поменялась. Дизельные двигатели и органы управления системами впрыска топлива стали гораздо более совершенными. В 1985г. в Великобритании было продано почти 65 000 автомобилей с дизельными двигателями (примерно 3,5% от общего количества проданных автомобилей). Для сравнения, в 1985г. было продано всего 5380. (данные, вероятно, для рынка США).

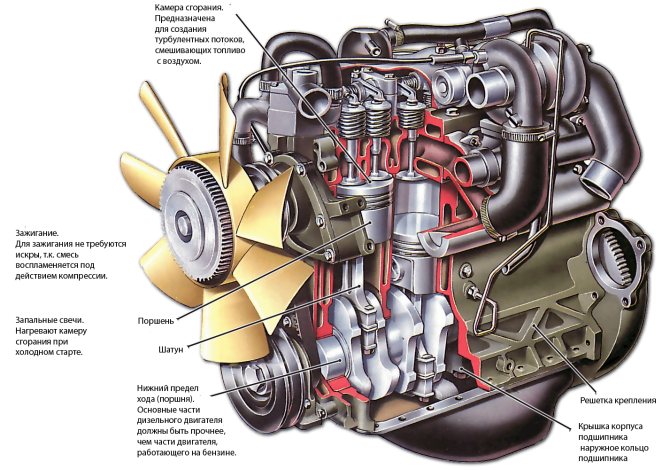

Основные части дизельного двигателя должны быть прочнее, чем части двигателя, работающего на бензине.

Зажигание. Для зажигания не требуются искры, т.к. смесь воспламеняется под действием компрессии.

Запальные свечи. Нагревают камеру сгорания при холодном старте.

Многие дизельные двигатели были созданы на основе бензиновых двигателей, однако их основные детали обладают повышенной прочностью и способны выдерживать высокое давление.

Топливо попадает в двигатель за счет нагнетательного насоса с дозатором, который обычно прикреплен к боку блока цилиндров. В системе не используется электрическое зажигание.

Основным преимуществом дизельных двигателей перед бензиновыми является снижение эксплуатационных расходов. Дизельные двигатели обладают большей эффективностью за счет сильной компрессии и низкой стоимости топлива. Разумеется, цены на дизель могут варьироваться, поэтому автомобиль с дизельным двигателем обойдется вам дорого, если вы живете в регионе с высокими ценами на дизельное топливо. Кроме того, таким автомобилям реже требуется техобслуживание, однако замена масла для них организуется чаще, чем для автомобилей, которые работают на бензине.

Как работают дизельные двигатели

Впуск

При движении поршня вниз по цилиндру открывается впускной клапан, впускающий воздух.

Компрессия

Когда поршень доходит до нижнего основания цилиндра, впускной клапан закрывается. Поршень поднимается, сжимая воздух.

Зажигание

Топливо впрыскивается в цилиндр, когда поршень доходит до верхнего основания. При этом топливо воспламеняется и снова приводит поршень в движение.

Выпуск

На обратном пути поршень открывает клапан выпуска, и отработанный газ выходит из цилиндра.

Четырехтактные дизельный и бензиновый двигатели работают по-разному, несмотря на то, что в их состав входят одинаковые компоненты. Основное отличие заключается в способе зажигания топлива и управления получаемой в результате энергией.

В двигателе, работающем на бензине, смесь воздуха и топлива зажигается от искры. В дизельном двигателе топливо воспламеняется под действием сжатого воздуха. В дизельных двигателях воздух сжимается в среднем в соотношении 1/20, в то время для бензиновых двигателей — это соотношение в среднем равно 1/9. Такое сжатие сильно нагревает воздух до температуры, достаточной для мгновенного воспламенения топлива, поэтому при использовании дизельного двигателя нет нужды в искрах или других способах зажигания.

Бензиновые двигатели поглощают очень много воздуха за один такт поршня (конкретный объем зависит от степени открытия отверстия дросселя). Дизельные двигатели всегда поглощают один и тот же объем, который зависит от скорости, при этом воздухопровод не оснащен дросселем. Его перекрывает один впускной клапан, а в двигателе отсутствует карбюратор и дисковый затвор.

Когда поршень достигает нижнего основания цилиндра, впускной клапан открывается. Под действием энергии от других поршней и импульса от махового колеса поршень отправляется к верхнему основанию цилиндра, сжимая воздух примерно в двадцать раз.

Как только поршень достигает верхнего основания, в камеру сгорания впрыскивается тщательно отмеренный объем дизельного топлива. Нагретый при сжатии воздух мгновенно воспламеняет топливо, которое расширяется при сгорании и снова отправляет поршень вниз, поворачивая коленчатый вал.

Когда поршень двигается вверх по цилиндру на такте выпуска, выпускной клапан открывается, позволяя отработанным и расширившимся газам выйти в выхлопную трубу. В конце такта выпуска цилиндр снова готов к новой порции свежего воздуха.

Системы питания дизельных двигателей: обзор

Если разделить системы питания дизельных моторов, которые получили наибольшее распространение, можно выделить следующие решения:

• Система питания, в основе которой лежит ТНВД рядного типа (рядный ТНВД);
• Система топливоподачи, которая имеет ТНВД распределительного типа;
• Решения с насос-форсунками;
• Топливный впрыск Common Rail (аккумулятор высокого давления в общей магистрали).

Указанные системы также имеют большое количество подвидов, при этом в каждом случае тот или иной тип является основным.

• Итак, начнем с самой простой схемы, которая предполагает наличие рядного топливного насоса. Рядный ТНВД представляет собой давно известное и проверенное решение, которое используется на дизелях не один десяток лет. Такой насос активно используется на спецтехнике, грузовиках, автобусах и т.д. Если сравнивать его с другими системами, насос достаточно большой по своим габаритам и весу.

В двух словах, в основе рядного ТНВД лежат плунжерные пары. Их количество равняется количеству цилиндров двигателя. Плунжерная пара представляет собой цилиндр, который движется в «стакане» (гильзе). При движении вверх происходит сжатие топлива. Затем, когда давление достигает необходимого показателя, происходит открытие специального клапана.

В результате предварительно сжатое топливо поступает на форсунку, после чего происходит впрыск. После того, как плунжер начнет двигаться обратно вниз, открывается канал для впуска топлива. Через канал горючее заполняет пространство над плунжером, далее цикл повторяется. Чтобы солярка попадала в плунжерные пары, дополнительно в системе имеется отдельный подкачивающий насос.

Сами плунжеры работают благодаря тому, что в устройстве насоса имеется кулачковый вал. Этот вал работает подобно распредвалу в ГРМ, где кулачки «толкают» клапана. Сам вал насоса приводится от двигателя, так как ТНВД соединен с мотором при помощи муфты опережения впрыска. Указанная муфта позволяет корректировать работу и подстраивать ТНВД в процессе эксплуатации двигателя.

• Система питания с распределительным насосом не сильно отличается от схемы с рядным ТНВД. Распределительный ТНВД похож на рядный по конструкции, при этом в нем уменьшено количество плунжерных пар.

Другими словами, если в рядном насосе пары необходимы на каждый цилиндр, то в распределительном достаточно 1 или 2 плунжерных пар. Дело в том, что одной пары в этом случае достаточно для подачи горючего в 2, 3 или даже 6 цилиндров.

Это стало возможным благодаря тому, что плунжер получил возможность не только двигаться вверх (сжатие) и вниз (впуск), но также вращаться вокруг оси. Такое вращение позволило реализовать поочередное открытие выпускных отверстий, через которые дизтопливо под высоким давлением подается на форсунки.

Дальнейшее развитие этой схемы привело к появлению более современного роторного ТНВД. В таком насосе применен ротор, в котором установлены плунжеры. Указанные плунжеры движутся навстречу по отношению друг к другу, а ротор осуществляет вращение. Так происходит сжатие и распределение солярки по цилиндрам мотора.

Рекомендуем также прочитать статью о том, какой принцип работы имеет ТНВД дизельного двигателя. Из этой статьи вы узнаете об особенностях конструкции и работы топливного насоса высокого давления.

Главным плюсом распределительного насоса и его разновидностей является сниженный вес и компактность. При этом настраивать данное устройство сложнее. По этой причине дополнительно используются схемы электронного управления и регулировки.

• Система питания типа «насос-форсунка» представляет собой схему, где изначально отсутствует отдельный ТНВД. Если точнее, форсунка и насосная секция были объединены в одном корпусе. В основе лежит уже знакомая плунжерная пара.

Решение имеет ряд преимуществ по сравнению с системами, в которых использован ТНВД. Прежде всего, можно легко отрегулировать подачу топлива в отдельные цилиндры. Также в случае выхода одной форсунки из строя, остальные будут работать.

Также использование насос-форсунок позволяет избавиться от отдельного привода ТНВД. Плунжеры в насос-форсунке приводятся в действие от распредвала ГРМ, который установлен в ГБЦ. Такие особенности позволили дизельным моторам с насос-форсунками получить широкое распространение не только на грузовиках, но и на крупных легковых автомобилях (например, дизельные внедорожники).

• Система Сommon Rail является одной из самых современных решений в области топливного впрыска. Также данная схема питания позволяет добиться максимальной экономичности одновременно с высоким КПД дизельного двигателя. Параллельно снижается и токсичность отработавших газов.

Система была разработана немецкой фирмой Bosch в 90-х годах. С учетом очевидных преимуществ за короткое время подавляющее большинство дизельных ДВС на легковых и грузовых авто стали оснащать исключительно Сommon Rail.

Общая схема устройства основана на так называемом аккумуляторе высокого давления. Если просто, горючее находится под постоянным давлением, после чего подается к форсункам. Что касается аккумулятора давления, данный аккумулятор фактически является топливной магистралью, куда горючее нагнетается при помощи отдельного ТНВД.

Система Сommon Rail частично напоминает бензиновый инжекторный двигатель, который имеет топливную рампу с форсунками. Бензин в рампу (топливную рейку) нагнетается под небольшим давлением бензонасосом из бака. В дизеле давление намного выше, горючее нагнетает ТНВД.

Благодаря тому, что давление в аккумуляторе постоянное, стало возможным реализовать быстрый и «многослойный» впрыск топлива через форсунки. Современные системы в двигателях Common Rail позволяют форсункам сделать до 9 дозированных впрысков.

В результате дизельный двигатель с такой системой питания экономичный, производительный, работает мягко, тихо и эластично. Также использование аккумулятора давления позволило сделать конструкцию ТНВД на дизельных моторах более простой.

Добавим, что высокоточный впрыск на двигателях Common Rail является полностью электронным, так как за работой системы следит отдельный блок управления. В системе используется группа датчиков, которые позволяют контроллеру точно определить, сколько дизтоплива нужно подать в цилиндры и в какой момент.

Конструкция дизельного двигателя

Дизельный и бензиновый двигатель состоят из одинаковых частей, которые выполняют одни и те же функции. Тем не менее, части дизельного двигателя обладают повышенной прочностью, т.к. они призваны выдерживать большую нагрузку.

Стенки блока дизельного двигателя обычно намного толще стенок блока бензинового двигателя. Они укреплены дополнительными решетками, которые блокируют импульсы. Помимо этого, блок дизельного двигателя эффективно поглощает шумы.

Поршни, шатуны, валы и крышки корпуса подшипников изготавливаются из самых прочных материалов. Головка цилиндра дизельного двигателя имеет особый вид, связанный с формой форсунок, а также формами камеры сгорания и вихрекамеры.

Впрыск

Для плавной и эффективной работы любого двигателя внутреннего сгорания требуется правильная смесь воздуха и топлива. Для дизельных двигателей эта проблема особенно актуальна, т.к. воздух и топливо подаются в разное время, смешиваясь внутри цилиндров.

Впрыск топлива в двигатель может быть прямым и непрямым. По сложившейся традиции чаще используется непрямой впрыск, т.к. он позволяет создавать вихревые потоки, которые смешивают топливо и сжатый воздух в камере сгорания.

Прямой впрыск

При прямом впрыске топливо опадает прямо в камеру сгорания, расположенную в головке поршня. Такая форма камеры не позволяет смешивать воздух с топливом и поджигать получившуюся смесь без жесткого стука, характерного для дизельных двигателей.

В двигателе с непрямым впрыском обычно присутствует небольшая спиральная вихрекамера (форкамера). Перед попаданием в камеру сгорания топливо проходит через вихрекамеру, и в нем образуются вихревые потоки, обеспечивающие лучшее смешивание с воздухом.

Недостатком такого подхода является то, что вихрекамера становится частью камеры сгорания, а значит, вся конструкция приобретает неправильную форму, вызывает проблемы при сгорании и негативно влияет на эффективность работы двигателя.

Непрямой впрыск

При непрямом впрыскивании топливо попадает в небольшую форкамеру, а оттуда — в камеру сгорания. В результате конструкция приобретает неправильную форму.

Двигатель с прямым впрыском не оборудован вихрекамерой, и топливо прямиком попадает в камеру сгорания. При проектировании камер сгорания в головке поршня инженеры должны уделять особое внимание их форме, чтобы обеспечить достаточную силу вихрей.

Система впрыска дизельного двигателя Сommon Rail

Благодаря организации электронного управления цикловой подачей в случае использования с электромагнитным клапаном можно существенно повлиять на показатель скорости, с которой топливоподающей система реагирует на изменение нагрузки и давления наддува.

Сначала в процессе задействован клапан цикловой подачи, а далее в работу вступает тактовый клапан управления моментом подачи.

Common Rail обеспечивает возможность осуществить впрыск предварительной небольшой порции топлива, а только потом переходить к работе к основной порции дизтоплива, легко достичь ровной характеристики горения топливной смеси. Ведь в таких случаях давление получается удерживать практически стабильным.

Как и в случае с насос-форсунками работа ступенчата. Выделяется предварительный (на холостом ходу), основной (при увеличении нагрузки) и дополнительный впрыск (при нагрузке, достигающей плато).

Дизельные системы впрыска Common Rail создают идеальные условия для того, чтобы СВДТ соответствовали строгим экологическим нормам, ДВС были маломощными, производство компонентов было более дешевым, а диагностика — оперативной. Активным выпуском Common Rail заняты такие мировые гиганты, как BOSCH, DENSO, SIEMENS. СВДТ Common Rail активно устанавливается на Volvo, Volkswagen, Fiat, Toyota, Alfa Romeo, Mazda, Ford, Nissan,Honda, Hyundai, Kia и др.

Комплексно изучить дизельные двигатели автомобилей, включая плунжерное насосное оборудование,систему непосредственного впрыска Common Rail поможет интерактивная электронная программа “Дизельные двигатели автомобилей”

Видеообзор интерактивной программы

Источник

Запальные свечи

Чтобы разогреть головку блока цилиндров и блок цилиндров перед холодным стартом, в дизельных двигателях используются запальные свечи. Короткие и широкие свечи являются составной частью электросистемы автомобиля. При включении питания элементы в свечах очень быстро нагреваются.

Запальные свечи включаются при особом повороте колонки рулевого управления или с помощью отдельного переключателя. В последних моделях свечи выключаются автоматически, как только двигатель разогревается и разгоняется до скорости, превышающей скорость холостого хода.

Управление скоростью

В отличие от бензиновых двигателей, в дизельных двигателях отсутствует дроссель, поэтому объем потребляемого ими воздуха остается неизменным. Частота вращения двигателя определяется только объемами топлива, впрыскиваемого в камеру сгорания. Чем больше топлива, тем больше энергии выделяется при сгорании.

Педаль газа подключена к датчику в система зажигания, а не к дросселю, как в автомобилях, которые работают на бензине.

Для остановки дизельного двигателя по-прежнему необходимо повернуть ключ зажигания. В бензиновом двигателе при этом исчезает искра, а в дизельном — отключается соленоид, отвечающий за подачу топлива в насос. После этого двигатель расходует оставшееся в нем топливо и останавливается. По факту, дизельные двигатели останавливаются быстрее, чем бензиновые, потому что высокое давление сильно замедляет ход.

Проверка угла опережения впрыска

После запуска проверяют работу двигателя в разных режимах. При неустойчивой или жёсткой работе на высоких оборотах при появлении стуков и детонации, появлении чёрного дыма при неполном сгорании топлива осуществляют проверку и наладку угла опережения впрыска. Устанавливают моментоскоп на первую секцию насоса и отслеживают совпадение моментов попадания в отверстие щупа в маховике и начала подачи топлива в секции насоса. Момент подачи до совпадения щупа говорит о большом угле опережения, если же при попадании щупа подача топлива не началась – впрыск поздний. При несоответствии момента впрыска корректировка производится путём проворачивания вала ТНВД. Также вскрывают крышку насоса, отворачивают два болта фиксации регулировочной шайбы с планкой. Для увеличения угла опережения проворачивают вал по часовой стрелке, в обратную сторону – уменьшают угол опережения впрыска. Перемещение положения вала на одно регулировочное отверстие на шайбе соответствует 3 ̊ поворота коленчатого вала дизеля. Провернув вал ТНВД в нужную сторону, до совпадения отверстий на шайбе и фланце шестерни изменяют угол впрыска. Сборку осуществляют в том же порядке — устанавливают шайбу с болтами на планке в совпавшие отверстия.

Как заводится дизельный двигатель

Дизельные двигатели, подобно бензиновым, заводятся при включении электромотора, запускающего цикл сжатия и воспламенения. Тем не менее, при низкой температуре дизельные двигатели заводятся с трудом, потому что сжатый воздух не разогревается до температуры, необходимой для воспламенения топлива.

Для решения этой проблемы производители изготавливают запальные свечи. Запальные свечи представляют собой питаемые от батареи электроотопители, которые включаются за несколько секунд до запуска двигателя.

Дизельное топливо

Топливо, используемое в дизельных двигателях, сильно отличается от бензина. Оно не проходит очистку, а потому представляет собой вязкую тяжелую жидкость, которая испаряется довольно медленно. Благодаря этим физическим свойствам дизельное топливо иногда называют дизельным маслом или мазутом. В сервисных центрах и на заправках автомобили, работающие на дизельном топливе, часто называют дервами (от diesel-engined road vehicles).

В холодную погоду дизельное топливо быстро густеет или даже замерзает. Кроме того, в нем содержится небольшое количество воды, которая также может замерзнуть. Все виды топлива поглощают из атмосферы воду. Более того, она нередко проникает в подземные резервуары. Допустимое содержание воды в дизельном топливе — 0,00005-0,00006%, т.е. четверть стакана воды на 40 литров топлива.

Лед или водяная пробка может заблокировать топливопроводы и форсунки, что делает невозможной работу двигателя. Именно поэтому в холодную погоду можно увидеть водителей, которые пытаются подогреть топливопровод с помощью паяльника.

В качестве превентивной меры можно возить с собой дополнительный бак, однако современные производители уже добавляют в топливо примеси, которые позволяют использовать его при температуре выше -12-15°C.

Как выставить зажигание на дизельном двигателе

Одним из главных отличий дизельного мотора от бензинового является принцип поджига дизтоплива. Зажигание топливно-воздушной смеси в дизельном двигателе реализовано посредством самовоспламенения солярки от контакта с предварительно сжатым и нагретым в результате такого сжатия воздухом в цилиндрах.

Выставление зажигания на дизельном двигателе подразумевает изменение угла опережения впрыска топлива, которое подается в четко заданный момент в конце такта сжатия. Если угол выставлен отлично от оптимальных параметров, тогда топливный впрыск окажется несвоевременным. Результатом станет неполноценное сгорание смеси в цилиндрах, что вызывает разрушительный дисбаланс в работе двигателя.

Получается, под системой зажигания дизельного двигателя стоит понимать важнейший элемент системы питания силового агрегата – топливный насос высокого давления (ТНВД). В большинстве дизелей именно данное устройство в комплексе с дизельными форсунками отвечает за своевременную дозированную подачу солярки в цилиндры мотора.
