Боковым зрением вы замечаете какую-то желтую вспышку. Это такси перед вами резко переключается на пониженную передачу. Водитель, не задумываясь, совершает правый поворот из третьей полосы, вынуждая вас резко ударить по тормозам. Есть только один подходящий ответ – вы нажимаете ладонью на клаксон, чтобы в громкой форме выразить свое возмущение его действиями.

Но звуковой сигнал не работает. Несколько секунд раздается звук, больше похожий на блеяние больного козла, потом тишина. Ваш звуковой сигнал сломался. Момент упущен. А ваше настроение становится совсем кислым.

Это пора прекратить

На самом деле выражать свое неудовольствие с помощью звукового сигнала абсолютно неуместно. Водитель такси будет продолжать вести себя на дороге точно так же, независимо от вашего сигнала. В городах запрещено использовать звуковой сигнал в жилой зоне, если только не возникла ситуация на дороге, в которой это действительно необходимо сделать, – иначе вам грозит штраф. Вообще звуковые сигналы предназначены не для того, чтобы дать вашему сыну-подростку возможность посигналить своей подружке, что уже заждался ее на свидание. Короткий гудок поможет привлечь внимание пешехода, который выходит на проезжую часть, не глядя по сторонам, или какой-нибудь мамаше, которая везет детей на секцию, болтая по телефону и глядя в зеркало заднего вида на хныкающих отпрысков.

Звуковой сигнал требуется по закону – вам необходимо починить его, или вы не пройдете техосмотр. Рьяный инспектор может даже написать вам замечание, если ваш звуковой сигнал работает ненадлежащим образом.

Звуковой сигнал Лада Калина

Недостаточный сигнал

В нашем случае гудок издавал звук какое-то время на пониженной громкости. Это означает, что электрическая цепь, которая питает звуковой сигнал током 12 вольт, работает. Большинство транспортных средств на самом деле имеют два гудка, которые включаются одновременно. Обычно они звучат на разной высоте, в аккорде, а не на одной ноте. Некоторые роскошные автомобили используют три гудка для более сложного, мелодичного звука. Звуковые сигналы обычно смонтированы с опорной стойкой сот радиатора или где-то за решеткой транспортного средства. Беглый осмотр отделения двигателя поможет вам найти их.

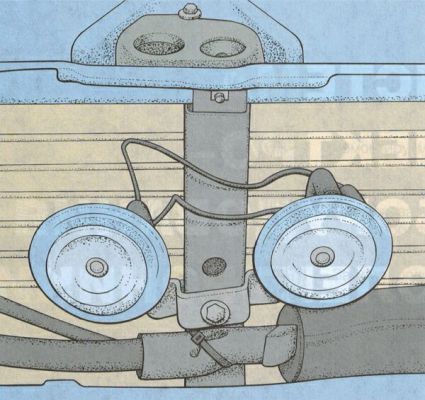

Звуковые сигналы обычно установлены за решеткой и перед радиатором, хотя они могут быть ближе к одной стороне, выше или ниже.

Если один или больше сигналов не действуют, звук будет менее громким и менее приятным. Если вы подозреваете, что один из ваших сигналов не работает, попросите помощника кратко нажать на кнопку сигнала (зажигание включено), пока вы дотрагиваетесь до подозреваемого вами сигнала пальцами. (Рекомендуем вам затычки для ушей, по понятным причинам.) Есть звуковые вибрации? Снимите соединитель проводки, зачистите лепестковые зажимы и затем установите соединитель обратно. Все равно ничего? Если сигнал имеет только один провод, идущий к нему, он крепится на одном монтажном болте, чтобы замкнуть цепь на заземление. Открутите болт сигнала, счистите любую ржавчину и установите обратно.

Если звук все равно не появился, убедитесь, что проблема действительно в неисправном сигнале, подключив соединительный провод прямо к клеммам аккумулятора. Если один сигнал не работает, замените его. Обычно на сигнале есть штамп или наклейка, указывающая, что он Low (Низкого) или High (Высокого) тона. Чтобы сохранить оригинальные характеристики сигнала, вам необходима точная замена. В таком случае частота сигнала (высота) будет той же самой. Если вы не придирчивы, любая универсальная замена подойдет, хотя крепления могут отличаться, и вам придется подгонять их.

Ремонт и эксплуатация автомобиля Ваз 2108 2109 21099

Звуковой сигнал Ваз 2108 2109 21099 напрямую связан с безопасностью вождения автомобиля, так как с помощью него водитель контактирует с другими участниками дорожного движения. Поэтому звуковой сигнал должен быть исправен всегда.

Выключатель звукового сигнала на руле

Но часто бывает, что он не работает. Давайте рассмотрим возможные причины: 1) Сгорел предохранитель F8 (в зависимости от типа монтажного блока может отличаться) в монтажном блоке. 2) Неисправно реле К8 (в зависимости от типа монтажного блока может отличаться) в монтажном блоке. 3) Неисправен сам звуковой сигнал.

4) Плохой контакт в цепи звукового сигнала.

Идем по порядку:

1) Предохранитель F8 предохраняет от короткого замыкания цепь реле К8 и самого звукового сигнала. Если предохранитель F8 сгорел, то сперва необходимо убедиться, что электрическая цепь звукового сигнала Ваз 2108 2109 21099 не закорочена.

Схема звукового сигнала Ваз 2109

Если замыкание осталось, то новый предохранитель также сгорит.Необходимо найти и устранить причину перегорания предохранителя. 2) Если реле К8 неисправно, то при нажатии сигнала на руле оно не будет замыкать +12В на звуковой сигнал. Неисправное реле подлежит замене.

3) Звуковой сигнал располагается перед радиатором системы охлаждения.

Не работает сигнал , ищем причину.

Звуковой сигнал Ваз 2109

Чтобы до него добраться необходимо отогнуть или снять декоративную решетку радиатора. Проверка звукового сигнала проста. Один его контакт постоянно сидит на массе, на второй контакт необходимо подать +12В с аккумулятора. Для этого берется кусок провода длиной около метра.

Один конец провода надежно садим на +12В аккумулятора, второй замыкаем на звуковой сигнал. Если при этом сигнал не заработает, то он неисправен. Звуковой сигнал Ваз 2108 2109 21099 имеет регулировку громкости, можно попробовать покрутить ее. Либо разобрать сам сигнал, возможно визуальный осмотр поможет определить причину неисправности.

4) Плохой контакт означает, что +12В не доходит до звукового сигнала.

Частая причина — плохой контакт здесь

Если у Вас целый предохранитель, исправное реле, исправен сам звуковой сигнал и выключатель на руле, то скорее всего проблема в проводке.

Или в монтажном блоке, или на самом звуковом сигнале окисли клеммы. Проверить приходит напряжение на звуковой сигнал или нет, можно с помощью мультиметра.

Один человек нажимает сигнал на руле, а второй меряет напряжение на звуковом сигнале перед радиатором.

Нет звука

Ни тот, ни другой сигнал не издают звуков, кроме писка? Тогда проблема лежит где-то в проводке. Пришло время проверить плавкий предохранитель, который, скорее всего, спрятан глубоко внизу панельного щитка, торпеды со стороны водителя или под капотом – или практически где угодно в передней половине автомобиля, если он не в одном из очевидных мест. Найдите в инструкции по эксплуатации место расположения блока плавких предохранителей и специального предохранителя.

Осмотрите крышку приборной панели или сверьтесь с руководством по эксплуатации, чтобы выяснить, какой плавкий предохранитель защищает электрические цепи сигналов. Если полоска в форме S нарушена (предохранитель справа), замените предохранитель.

Если видно, что металлическая полоска внутри предохранителя нарушена, замените его другим с одинаковой мощностью силы тока в амперах. Очень редко, но плавкие предохранители выходят из строя без видимой причины. Если предохранитель неисправен, скорее всего, у вас есть проблема, из-за которой он перегорит снова, рано или поздно.

Предохранитель в порядке

Теперь вам нужна 12-вольтовая диагностическая лампа или вольтметр. Вы также должны найти руководство по эксплуатации или, по крайней мере, графическое изображение электрической цепи сигнала.

Начните с проверки на 12 вольт соединителя сигнала.

Воспользовавшись простым вольтметром, исследуйте соединитель сигнала, есть ли 12-вольтовое напряжение, когда нажимаете на кнопку сигнала и зажигание включено.

Одна ветвь цепи поддерживается автомобильной металлической рамой, так что вам нужно проверить между хорошей точкой заземления и соединителем проводки к сигналу. Если нет напряжения на соединителе, проверьте реле сигнала.

Проверьте12-вольтовое напряжение на реле сигнала, когда зажигание включено. 1 – диагностическая лампа. 2 – разъем реле сигнала.

Реле сигнала переключает ток высокого напряжения к звуковым сигналам по сигналу от кнопки с током низкого напряжения в рулевом колесе. Это простое, однополярное реле на одно направление (SPST), упакованное в маленькую металлическую или пластмассовую коробочку с пятью соединителями с лепестковыми зажимами. Если вам не повезло, на вашем двигателе установлено реле, которое встроено в коробку предохранителей большего размера, которые также контролируют несколько других функций на вашем автомобиле, такие как фары или сигналы поворота. Эта деталь намного более дорогая. Проконсультируйтесь с инструкцией по эксплуатации, где находится реле, так как оно, как и блок предохранителей, может находиться почти везде под капотом или под приборным щитком – и не обязательно рядом с блоком предохранителей.

Реле звукового сигнала повышает низкое напряжение тока, идущего от кнопки сигнала, до более высокого, нужного для работы звуковых сигналов. 1– аккумулятор. 2 – звуковой сигнал. 3 –замыкаемые контакты. 4 – кнопка сигнала. 5 – катушка реле. 6 – реле.

Простое SPST-реле должно иметь постоянное питание током в 12 вольт к нему, подводящий провод, который идет через жгут проводов к звуковому сигналу, другой подводящий провод, который идет к переключателю сигнала в рулевом колесе, и заземление. Проверьте, чтобы напряжение подходило к двум выводам реле и выходило из него через другие два вывода, когда нажимаете на переключатель. Если нет, попробуйте заземлить подводящий провод, который идет к кнопке сигнала, чтобы заставить реле втянуться. Если сигнал гудит, реле в порядке, но кнопка сигнала или его проводка неисправны. Вы сможете просто заменить реле, если проблема в нем. В противном случае вам придется проделать серьезную диагностическую работу, чтобы отыскать разомкнутую цепь.

Схема и ремонт звукового сигнала ВАЗ 2107

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

1. Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
2. Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

Схема работы звукового сигнала следующая: к самому звуковому сигналу подходят два провода. Красный провод – «плюс». Эта часть цепи постоянно находится под напряжением. Серо–чёрный провод – это «масса, минус», в обычном состоянии он обесточен, и по нему начинает идти ток при замыкании. На фотографии хорошо виден цвет проводов и два раздельных сигнала с кронштейнами.

«Минусовая» часть цепи длинная. При нажатии на центральную кнопку рулевого колеса замыкаются пружинные контакты. Они расположен в корпусе переключателей под рулевым колесом.

Контактное кольцо, закреплено на обратной стороне рулевого колеса. Его задача – обеспечивать хороший контакт с помощью трения, и обеспечить подачу сигнала при любом повороте рулевого колеса. Поэтому кольцо должно во избежание выработки смазываться токопроводящей графитовой смазкой.

Затем по проводу в составе подкапотного жгута ток передаётся в монтажный блок переключателей и реле. Место реле (переключателя) звукового сигнала третье справа (если сидеть за рулём).

Функции реле звуковых сигналов:

• сокращается длина проводов и потери тока в них.
• с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

Прочитайте, может пригодится: Установка магнитолы ВАЗ-2107: как правильно подключить

Иногда схема не предусматривает реле, вместо него работает перемычка, замкнутая «напрямую». В случае единственного сигнала 20.3721-01 это оправдано, так как он имеет встроенное реле. В случае если стоят две «улитки», реле желательно поставить для улучшения работы.

После реле ток проходит через предохранитель F7. В новых монтажных блоках работает предохранитель флажкового типа на 20 А, жёлтого цвета. В старых блоках стоят предохранители на 16 А. Их ресурса часто не хватает, так как этот предохранитель одновременно служит в цепи вентилятора охлаждения.

Далее, после выхода из монтажного блока в составе жгута проводов моторного отсека «минусовой» провод подходит непосредственно к звуковому сигналу.

Неисправности электрической цепи сигнала:

— отсутствие сигнала:

1) проверить наличие приходящей массы или напряжения, на самом сигнале (на старых системах, «плюс» постоянный, а управлялся сигнал по «минусу»). При наличии плюса и появляющегося минуса, при нажатии на «клаксон», заменить сами сигналы (сигналы неразборные, и при выходе из строя подлежат замене);

2) Проверить питающее напряжение (предохранитель, реле, монтажный блок);

3) Кнопка включения на руле (контакты, регулировку переключателей и трехрычажника), наличие массы на рулевой колонке;

— сигнал хрипит или пропадает:

Требуется регулировка;

— звуковой сигнал появляется самопроизвольно, при поворачивании рулевого колеса:

1) Неправильная регулировка подрулевого переключателя (сильно «поджат» к рулевому колесу);

2) Замыкание массы на рулевой колонке (провод управления сигналом);

Проверяем работоспособность реле и предохранителя

Что делать, если не работает сигнал на автомобиле ВАЗ-2107, и по каким причинам он вообще может выходить из строя? Наиболее частая из них – это перегорание предохранителя. При повышенной нагрузке он выходит из строя и прерывает электрическую цепь, благодаря чему исключаются более серьезные аварийные ситуации.

Если вы столкнулись именно с проблемой перегоревшего предохранителя, необходимо сразу же заменить его. Кроме того, потребуется внимательно осмотреть контакты данной детали, аккуратно очистить их от нагара и загрязнений или выполнить ремонт.

Следующий этап диагностики – проверка работоспособности реле звукового сигнала. Если оно щелкает при нажатии кнопки, значит причину поломки нужно искать в другом месте. В противном случае потребуется замена реле, выполняемая в течение нескольких минут даже без наличия соответствующего опыта.

Осуществляем диагностику сигнала и кнопки его включения

Для того чтобы узнать, используется ли в вашем авто корректно работающий сигнал, следует отсоединить его провода от реле и подключить их к аккумуляторной батарее напрямую. Если звук не появляется и в этом случае, причины поломки могут быть следующими:

• подгорели или сильно загрязнились контакты, расположенные непосредственно в корпусе прибора;
• сигнал неправильно настроен, из-за чего гудок звучит очень тихо или не слышен вообще.

Устранение неполадок выполняется путем регулировки сигнала (для этого нужно просто повернуть специальный винт, установленный в задней части корпуса) и зачистке контактов.

Еще одна причина, по которой может не работать сигнал – сломанная или изношенная кнопка. Для восстановления ее нормального функционирования можно либо заменить деталь целиком, либо опять же привести в идеальный порядок контакты, к которым подключаются провода.

Как видите, для диагностики и ремонта звукового сигнала вам не придется ехать в автосервис. Практически любые работы можно легко выполнить своими руками, не тратя на них много времени. Мы лишь настоятельно рекомендуем не тянуть с этим, чтобы не подвергать себя опасности дорожно-транспортного происшествия из-за неработающего клаксона.

Как добраться до кнопки

Если, продиагностировав сигнал, реле и предохранитель, не найдено повреждений, значит, нужно исследовать кнопку срабатывания сигнала на рулевом колесе. Поскольку руль регулярно крутится, и надобность в подаче сигнала способна возникнуть в любую минуту, между рулевой колонкой и рулем есть подвижный контакт. При помощи последнего стоит замкнуть цепь даже во время вращения рулем. К тому же в кнопке имеется еще 2 контакта, которые позволяют автомобилисту нажать на гудок. Любой из данных контактов, преимущественно подвижный, способен перестать работать. Поэтому первым делом стоит его почистить, после чего удостовериться в функционировании кнопки. Для этого нужно выполнять ряд действий:

1. Установите колеса машины прямо. Руль не должен уходить в сторону.
2. Подденьте отверткой и снимите с кнопки рулевого колеса значок «Лада».
3. С помощью ключа на 24 открутите гайку руля, что находится под значком.
4. Снимите руль с вала, покачивая его без усилий и при этом удерживая. Если же руль не хочет сниматься, есть смысл ударить посредством проставки по валу.
5. Открутите крестообразной отверткой 4 болта, расположенных с противоположной стороны рулевого колеса, и извлеките кнопку сигнала.
6. Достаньте кнопку и отключите на руле провод, идущий от контакта.
7. Зачистите наждачкой или надфилем подвижный контакт, что находится рядом с валом на руле. Слегка подогните контакт вверх по направлению к рулю.
8. Очистите от мусора, уберите оставшиеся частицы смазки, зачистите наждачкой и покройте графитовой смазкой зону подвижного контакта (форма кольца), находящуюся на руле. Так удастся избавиться от скрипа и обеспечить хорошее соединение.
9. На кнопке, извлеченной ранее, почистите оба контакта, после чего соберите кнопку. Следите, чтобы контакты прикасались друг к другу.
10. Во избежание самопроизвольного срабатывания сигнала 2107-й модели ВАЗ проверьте, ослабли или нет пружинки кнопки гудка. В случае необходимости, растяните пружины и замените их.
11. Установите руль на вал в позицию, которая была до разборки.

Прочитайте, может пригодится: Как проверить модуль зажигания ВАЗ 2107 инжектор мультиметром

Помните, что сигнал очень важен для всех участников ПДД. К тому же пройти техосмотр не удастся, если звуковой сигнал неисправен.

Может, все дело в кнопке?

Если у вас есть «аварийная» кнопка на вашем брелоке дистанционного управления, вы можете с ее помощью проверить, работает ли цепь сигнала. Если она заставляет срабатывать звуковой сигнал, но сигнал не срабатывает, когда вы нажимаете на кнопку, проблема в кнопке сигнала или проводах от нее к реле. Каждый современный автомобиль имеет аварийную воздушную подушку безопасности (AIRBAG), которая располагается в середине рулевого колеса. Эта подушка, если неправильно с ней обращаться, может расширяться с убийственной силой. Даже статическое электричество от трения одежды о сиденье может заставить ее сработать. И кнопка сигнала (или сигналов) обычно прикреплена к верху кожуха воздушной подушки. Это означает, что вам понадобится опытный техник, чтобы вынуть аварийную подушку для вас и затем установить ее на место после того, как починят звуковой сигнал. Он может протестировать систему подушки, чтобы убедиться, что она сработает тогда, когда нужно, и не взорвется, когда никто не ждет. Аварийную воздушную подушку следует вынуть, чтобы получить доступ к токосъемникам или круглой пружине, которая несет напряжение вверх по вращающейся рулевой колонке от реле к кнопке сигнала.

Часовая пружина позволяет рулевому колесу поворачиваться на несколько оборотов, сохраняя при этом электрическое соединение с системой проводки автомобиля.

Если вам нужно получить к ней доступ, мы рекомендуем обратиться за помощью к технику в сервисе, который имеет практические навыки и инструкции по эксплуатации, в которых данная процедура описана в деталях. Между прочим, неисправная круглая пружина, которая случайно замыкает на заземление, чаще всего становится причиной случайного самостоятельного срабатывания звукового сигнала. На более старых автомобилях можно сделать следующее: зажмите провод от кнопки сигнала около реле, подсоедините внахлест дополнительный провод к нему (и обмотайте место сращивания изолентой). Подведите дополнительный провод к отдельной универсальной кнопке сигнала, которую вы можете установить на приборном щитке или на консоли. Это не очень красиво выглядит, и вам придется запомнить, что теперь кнопка в другом месте, но стоит это всего несколько десятков рублей.
Опубликовано: 15 августа 2014

Устройство звукового сигнала автомобиля

Данная система состоит из реле, предохранителя, выключателя и непосредственно звукового сигнала. Аккумуляторная батарея осуществляет подачу напряжения на реле и контакты звукового сигнала через блок предохранителей. От реле провода идут к выключателю и контактам клаксона. При нажатии на кнопку звукового сигнала, реле создает замыкание цепи, и срабатывает клаксон.
Если у вас не работает звуковой сигнал, не стоит переживать. В большинстве случаев выполнить ремонт системы можно без специальных знаний электрики и устройства автомобиля. Рассмотрим порядок действий при отсутствии звукового сигнала.
