Проверка исправности реле поворотов.

None Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности. Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации.

Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Что касается диагностики, то она выполняется в несколько этапов:

1. В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
2. Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
3. В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
4. В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
5. Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
6. В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Фотогалерея «Схемы авариек и поворотников для ВАЗ 2110 и 2109»

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании.

При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками.

Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

При включении поворотов перегарает предохранитель.

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию. Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей. Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2110.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2109

admin22/06/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»”Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях”

Автомобиль: ВАЗ-2110.Спрашивает: Алексей Антипов. Суть вопроса: не мигает аварийка и не включаются поворотники, почему, на ВАЗ-2110?

Через раз работают поворотники. Проверил аварийки также. Стою на светофоре, если газую, то начинает еле моргать поворотник, что это такое?

Автомобиль ВАЗ-2110, панель ЕВРО. Двигатель 16 клапанов.

Не работает левый передний поворотник ваз 2110

Ребят помогите! может кто-нибудь сталкивался с подобной проблемой?
Ситуация в следующем, начали тупить поворотники, правые (дублер боковой и задний не горят), передний мигает часто.То сами начинают нормально работать. Если включить аварийку так же не горят (дублер и задний), все остальные мигают как положено (не часто). на сигнализацию реагирую нормально — моргают все лампочки.

Подскажите что в первую очередь проверить? Заранее большое спасибо.

НАШЕЛ НА ОДНОМ ИЗ ФОРУМОВ! может кому-нибудь пригодится.

К1 – реле контроля исправности ламп;

К2 – реле очистителя ветрового стекла;

K3 – реле-прерыватель указателей поворота и аварийной сигнализации;

К4 – реле включения ближнего света фар;

К5– реле включения дальнего света фар;

К6 – дополнительное реле;

К7 – реле включения обогрева заднего стекла;

K8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается);

F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя.»>

Автомобиль: ВАЗ-2110. Спрашивает: Алексей Антипов. Суть вопроса: не мигает аварийка и не включаются поворотники, почему, на ВАЗ-2110?

Через раз работают поворотники. Проверил аварийки также. Стою на светофоре, если газую, то начинает еле моргать поворотник, что это такое? Автомобиль ВАЗ-2110, панель ЕВРО. Двигатель 16 клапанов.

не работают поворотники аварийка ваз

Ваша ситуация

The following two tabs change content below. Когда не работает поворотник, а при нажатии на педаль газа он начинает моргать, то с уверенностью в 99,9% — это реле.

На схеме блок предохранителей. Стрелками указано реле и предохранители авариек и поворотников. На ВАЗ-2110 может быть и другой монтажный блок. Находится он в блоке предохранителей, номер К-3.

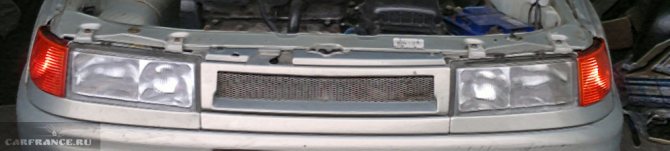

Указатели поворотов ВАЗ-2110 включают в себя шесть ламп, находящихся по правому и левому борту автомобиля, две лампы световой сигнализации на щитке приборов, реле прерыватель указателей поворота и предохранитель, расположенные в монтажном блоке, а управляет всем этим хозяйством под рулевой переключатель.

Совместно с указателями поворота работает аварийная сигнализация, причём вся разводка проводов идёт через штекерную колодку кнопки включения аварийной сигнализации. Поэтому неисправности, возникающие на этой кнопке, приводят также к отказам в работе указателей поворота.

Самой обычной неисправностью поворотников на ваз 2110 бывает перегорание одной из ламп, которая должна была работать после его включения. Сообщать об этом Вам будет лампа световой сигнализации. Её частота мигания увеличиться ровно в два раза, что хорошо будет заметно водителю, бросившему взгляд на щиток приборов. При замене перегоревшей лампы, обратите внимание на её мощность, ставить вместо неё нужно точно такую же, иначе нормальной работы световой сигнализации не будет.

Если указатели поворота не включаются ни с правой, ни с левой стороны автомобиля. То придётся открыть монтажный блок и проверить предохранитель F16. При целостности этого предохранителя, обратите внимание на реле прерыватель К3, возможно оно вышло из строя. Проверить его можно следующим образом. Нужно вскрыть крышку реле и при включённом зажигании перемкнуть при помощи кусочка проволоки два контакта, расположенных перпендикулярно друг другу. Если лампы указателей поворота, начнут, не мигая гореть, то это реле, придётся заменить, так как оно неисправно. А вот если лампы гореть не будут, тогда нужно будет проверять провода и штекерные колодки на отсутствие в них контакта.

Виновником не включения поворотников может стать и под рулевой переключатель. Его также достаточно просто можно проверить. Для этого потребуется снять кожух с рулевой колонки и отсоединить штекерную колодку от под рулевого переключателя. Затем, следует закоротить две клеммы, к которым подходят провода, синего (или сине-черного) цвета и сине-красного цвета. Если указатель поворота будет работать, то придётся заменить под рулевой переключатель, если не будет работать, то виновата, скорее всего, кнопка аварийной сигнализации или где то в проводке нет контакта.

С под рулевым переключателем указателей поворота могут быть и чисто механические неисправности. При этом он не будет автоматически, возвращаться в положение, выключено, при окончании поворота. Водителю придётся не забывать выключать его самостоятельно, ну а когда надоест это делать, придётся под рулевой переключатель заменить.

В работе указателей поворота могут возникать и более сложные неисправности, найти которые водителю вряд ли удастся. В этом случае выход один, обратится к квалифицированным специалистам, автомобильным электрикам.

Поделитесь статьей с друзьями:

Самая простая и пожалуй самая сложная неисправность в системе электрической проводке автомобилей это не работающая аварийная сигнализация.

На простой вопрос почему не работает аварийка ваз 2110, можно дать как простой так и сложный ответ. Аварийная сигнализация, единственная в автомобиле полностью выполненная по двухпроводной схеме. Сделано это для обеспечения её максимальной работоспособности, потому она и аварийная, что даже в различных аварийных случаях должна работать.

Поэтому, решение проблемы её неисправности, может лежать на поверхности, и в большинстве случаев решается очень легко, но если приведенные ниже примеры не дали результата, выход один обращаться к квалифицированному электрику, и даже не пытаться самостоятельно устранить неисправность. В противном случае, есть большая вероятность вывести электрическую систему автомобиля окончательно и бесповоротно.

Причина первая – выход из строя реле поворотов, определяется легко, при выходе из строя реле поворотов они соответственно не работают ни в одну из сторон. Решается также просто – замена на новое.

Причина вторая – выход из строя кнопки аварийной сигнализации, выявляется так же не сложно, если не удалось устранить неисправность с помощью замены реле поворотов, значит, виновата кнопка, меняем её на новую и наслаждаемся ездой дальше.

Причина третья – редко встречающаяся выход из строя предохранителей указателей поворотов.

Итак, повторяем, если не удалось устранить неполадку способами, описанными выше, самодеятельностью не занимаемся, обращаемся к автоэлектрику.
