Порядок выполнения работ по снятию коробки передач

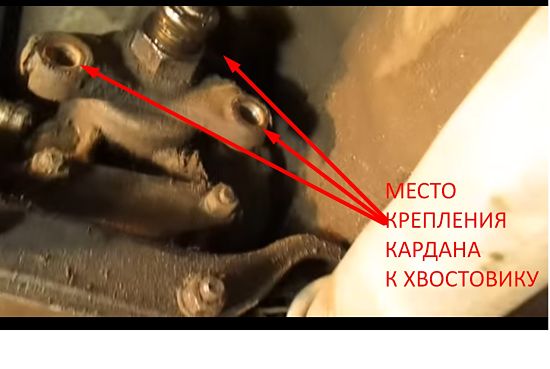

Итак, установив автомобиль на яме или эстакаде, приступим. Первое, что делаем, это снимаем карданный вал.

Второе, это снимаем некоторые элементы выпускной системы (глушитель, «штаны» и т д).

Можно, конечно только отсоединить «штаны» от резонатора, но, если работы проводятся без помощников, то будет не особо удобно.

Следующий шаг — снятие рабочего цилиндра КПП (его тоже удобно снимать из ямы).

Цилиндр легко откручивается накидным ключом на 13, выкрутить требуется два болта. Регулировка зазора при этом не нарушается. Следующим «идет» процесс откручивания болта крепления провода массы.

Открутив рабочий цилиндр сцепления и провод массы, убираем их в сторону, чтобы они нам не мешали. Полностью их убирать не нужно, просто закрепить в стороне. Затем снимаем «фишки» клемм выключателя фонаря заднего хода.

Осталось отсоединить тросик спидометра, который закреплен на КПП.

Не стоит забывать о щитке картера сцепления, он прикручен четырьмя болтами (у некоторых их осталось только по два).

Пока работы, проводимые из ямы, можно считать законченными, переходим наверх. Приступаем к разборке рычага переключения передач коробки, делается это из салона. Снимаем декоративный чехол и резиновый уплотнитель.

После этого «сдергивается» сам рычаг с кулисы. Для этого подденем капроновое кольцо каким-либо острым предметом.

После снятия рычага на кулисе останутся резиновые уплотнители и капроновые фиксаторы, их лучше заменить на новые, предварительно купив ремкомплект кулисы.

После завершения «верхних» подготовительных работ, снова спускаемся в яму, нам предстоит осуществить основную часть работ – освободить коробку от основных креплений – это четыре болта, которые крепят «колокол» КПП к двигателю (первая точка крепления).

Нижние болты откручиваются легко, их срываем накидным ключом. А вот верхние болты более «проблематичные». Для их откручивания лучше воспользоваться воротком с головкой ну или помучится обычным накидным, но его нужно заводить сверху.

Важно! Перед снятием КПП кулису установим на 5-ю передачу. Если коробка 4-х ступенчатая, то на 3-ю

Иначе будет неудобно снимать КПП.

Теперь освобождаем КПП от второй точки крепления, это задняя ее опора, так называемая «ласточка».

Держатся они на гайках на 13, которые предварительно смазываем WD-40, так как они часто закисают, и их можно сорвать.

После проведения всех этих процедур внимательно осматриваем «колокол» коробки. Нужно это, чтобы убедиться в том, что мы отключили все провода и открутили болты и приводы.

Совет! Если стоит защита двигателя, то между ней и поддоном картера желательно проложить деревянный брусок. Это поможет удержать двигатель в исходном положении, что упростит в будущем присоединение коробки к мотору.

Теперь приступаем непосредственно к снятию коробки. Надежно взявшись руками за корпус КПП и чуть приопустив ее заднюю часть, чтобы вывести кулису, перемещаем коробку назад, снимая ее со шлицов.

Не стоит забывать, что коробка, агрегат нелегкий, и лучше пригласить для снятия помощника. Установка происходит в обратном порядке. Совет! Перед установкой КПП почистите резьбовые соединения и смажьте шлицы вала, это облегчит установку и крепеж КПП.

Ещё кое-что полезное для Вас:

• Как заменить масло в АКПП: доступные способы замены ATF в коробке автомат
• Как заменить масло в механической коробке передач Рено Логан, Сандеро, Ларгус
• Как заменить охлаждающую жидкость на Рено Логан

MY CRUZE TV: ТЕХЗОНА. Выпуск 1.

Сцепление Chevrolet Lacetti

На Chevrolet Lacetti используется дисковое сцепление. Установлен достаточно прочный механизм, срок эксплуатации его составляет с завода более 150 тыс. км. Ресурс использования может колебаться – в зависимости от режима вождения, некоторых других факторов. Для замены сцепления стоит использовать оригинальные детали или качественные аналоги. Так как сам процесс относительно сложен, требует достаточно больших затрат времени.

Из чего состоит?

Отличается сцепление на Шевроле Лачетти мягкостью хода, плавным переключением. Ресурс работы его велик. Но серьезно он сокращается по следующим причинам:

• сильная нагрузка и частые переключения на бездорожье;
• сцепление выключается не полностью после начала движения;
• длительное удержание педали при включенном двигателе.

Устройство достаточно просто – что существенно упрощает замену своими руками. Сцепление используется однодисковое, сухого типа. Установлена центральная нажимная диафрагменная пружина. Все манипуляции осуществляются педалью через гидравлический привод.

Номером 1 обозначается картер включения сцепления. Присутствует рабочий цилиндр гидропривода, снабжается он подшипником выключения. Обозначается данный компонент №2. Трубка рабочего цилиндра гидропривода — №3. Имеется также и нажимной диск, он обозначается на рисунке за номером 4. Защищает от механических повреждений специальный кожух – обозначается он №5. Диск ведомый — №6. Также имеется маховик, он указывается номером 7. Как и все остальные детали компоненты сцепления делятся на две категории:

• оригиналы;
• аналоги.

Оригинальные детали служат на порядок дольше. Что особенно важно в этом случае. Так как процесс ремонта достаточно трудоемок – несмотря на простоту. Потому не стоит скупиться, лучшее решение – покупка оригиналов. Обычно по отдельности детали не продаются, потому осуществляется реализация сразу целого комплекта. Цена за комплект колеблется достаточно существенно. Слабыми местами являются главный цилиндр, а также выжимной подшипник.

Но лучшим решением будет приобрести сразу весь комплект в сборе. Так как постепенно одна за другой будут выходить из строя все компоненты без исключения. Актуальная стоимость комплектов сцепления на Chevrolet Lacetti:

Производитель	Наименование	Код двигателя	Стоимость, рублей
SACHS	CHEVROLET LACETTI 1.4-1.6 03- без подшипника	F18D	4 300
VALEO	сцепления без подшипника Daewoo Lacetti 1.4-1.6 DOHC 03	A16DMS-G,A16DMS-LXT	4 700
KRAFTTECH	сцепление без подшипника Chevrolet Lacetti 1.4-1.6 DOHC 03	E-TECII,E-TECII-G*	3 300
LUK	Сцепление с подшипником Chevrolet Lacetti 1.4/1.6 05	7 600

При выборе не стоит забывать, что комплект существенно отличается для разных двигателей. Шевроле Лачетти комплектовался различными моделями моторов. Они отличаются не только своей мощностью. Но также конструкцией подключения коробки, остальных компонентов. Если должный опыт отсутствует – необходимо получить консультацию.

С наилучшей стороны зарекомендовали себя такие производители, как LUK и SACHS (САКС). Стоимость подобных комплектов без подшипника может достигать более 10 тыс. рублей. Но они прослужат гарантировано срок, определенный производителем. Выход из строя сцепления происходит постепенно. Тем не менее, не стоит дожидаться, когда оно вовсе перестанет работать. Переключение без него может стать причиной поломки коробки передач.

Как происходит процесс замены?

Если сцепление пропало, отрегулировать и прокачать его не удается – то понадобится провести его замену. Для этого нужен доступ к днищу, подкапотному пространству автомобиля. Потому потребуется смотровая яма или же подъемник. После расположения автомобиля таким способом можно будет приступать к ремонту. Нужно заранее разобраться со схемой расположения основных узлов.

Порядок замены включает следующие основные этапы:

• необходимо отвернуть 6 болтов корзины, снять её вместе с диском;
• дальше стоит заложить смазку в отверстие для первичного вала – там располагается коренной подшипник коленвала;

• при помощи оправки для центровки диска последний устанавливается, сверху «надевается» корзина.

Некоторые владельцы автомобиля боятся ошибиться стороной при замене корзины, её установке. Надеть её на вал не той стороной будет проблематично. Так как с одной из сторон имеется больший выступ. Именно он должен быть повернут к корзине. В руководстве по ремонту указано, что таковая сторона маркируется надписью FLYWHEEL SIDE.

После оправки корзина выглядит следующим образом:

После оправки необходимо лишь закрутить все 6 болтов на место.

Замена корзины – лишь часть основной процедуры, необходимо снять и установить новый рабочий цилиндр. Чтобы это сделать потребуется открутить трубку, а также целых 3 специальных болта. Они демонтированы могут быть лишь при помощи шестигранника. Расположены следующим образом:

Вытащить трубку можно лишь удерживая фиксатор при помощи ключа. После чего она должна быть вдавлена внутрь. Выглядит снятая деталь следующим образом:

Не стоит забывать о замене уплотнительного кольца – которое должно быть установлено в процессе замены цилиндра. Чтобы зафиксировать его – можно использовать немного смазки. Установка кольца происходит как на рисунке:

Сборка должна осуществляться в обратной последовательности. Необходимо заново присоединить трос, приводящий в движение механизм гидравлики. Сцепление по своим габаритам и расположению на двигателе 1.6 и 1.5 литра отличается. Важно не перепутать, они не являются взаимозаменяемыми. Отдельно нужно заметить, что на каждом комплекте перечисляется список двигателей, с которыми он может быть использован.

Алгоритм установки сцепления относительно прост, но требует ямы или подъемника для получения доступа ко всем узлам, агрегатам. Необходимо к подобным ремонтным работам готовиться заранее. По возможности приобретать следует оригинальные компоненты. Срок службы их на порядок больше, чем аналогов.

В каких случаях следует снимать коробку передач?

Прежде чем снимать коробку передач, следует убедиться, что неисправности связаны именно с ней, а не вызваны, например, недостаточным уровнем масла, ослабленным креплением коробки передач, дефектами привода отключения сцепления.

Необходимость снятия коробки переключения передач возникает при следующих неисправностях:

• передачи самопроизвольно выключаются;
• нечеткое включаение передач;
• повышенный шум, появление посторонних звуков;
• при обгоне пропадает сцепление;
• передачи переключаются с трудом;
• утечки масла.

Кроме того, КПП следует снимать в следующих случаях:

• при замене сцепления;
• при замене старой коробки передач на новую;
• если необходимо устранить ;
• при замене переднего сальника КПП;
• при замене выжимного подшипника;
• при замене маховика;
• при замене втулки;
• в тех случаях, когда коробка мешает выполнению каких-либо ремонтных работ.

Вес коробки без масла составляет примерно 30 кг, поэтому рекомендуется проводить процедуру ее снятия с помощником. Желательно, чтобы он имел опыт авторемонтных работ.

Основные признаки неисправности РЦС

На проблемы с цилиндром указывают такие симптомы:

• уровень жидкости в бачке снижается, под машиной образуются пятна;
• педаль начинает проваливаться при нажатии, сцепление нормально не работает;
• возникают сложности с переключением или выключением скоростей, регулировка привода совершенно не помогает.

Мастера рекомендуют в первую очередь обращать внимание на работу педали. Мягкий её ход или провал сразу должны насторожить, хотя это не повод для немедленного ремонта гидропривода.. Зато причина для диагностики — нужно осуществить прокачку сцепления

Если в тормозной жидкости пузырьки воздуха, надо определить их «природу». В 99 случаях из 100 воздух попадает внутрь штоков РЦС или ГЦС из-за нарушения герметичности манжет.

Зато причина для диагностики — нужно осуществить прокачку сцепления. Если в тормозной жидкости пузырьки воздуха, надо определить их «природу». В 99 случаях из 100 воздух попадает внутрь штоков РЦС или ГЦС из-за нарушения герметичности манжет.

Как прокачать гидропривод выключения сцепления — Форум Автосервис Chevrolet Lacetti — AutoPeople Вс

Как прокачать сцепление

Следите за уровнем жидкости в бачке и солнечных всем дорог! Помощник снова пару раз нажимает на педаль и снова держит её.

Как правильно прокачать гидропривод сцепления на Шевроле Лачетти? Элементы сцепления: 1 — картер сцепления; 2…

Как правило, штуцер прокачки сильно прихватывает, поэтому для начала обрабатываем его проникающей аэрозольной смазкой WD или любой другой , ждём 5—15 минут.

После того как тормозная жидкость перестанет выходить из трубки, заворачиваем штуцер.

Он то ли прикипает, то ли очень сильно закручен, но факт остается фактом — на большинстве Лачетти это очень большая проблема. Также усложняет ситуацию то, что он закручен в пластмассу, которую можно легко сломать об этом ниже написано.

Когда и зачем прокачивать сцепление Во-первых, рабочую жидкость желательно менять хотя бы раз в три года в зависимости от возраста авто — чем старше, тем чаще.

Делать это нужно во время замены жидкости в тормозной системе , так как они питаются с одного бачка. В-третьих, если был произведён ремонт или замена узлов сцепления, связанный с разгерметизацией системы.

Как прокачать сцепление на Шевроле Лачетти Для выполнения работы потребуются: Для этого наносим на резьбу WD и немного ждём. Потом ключ на 19 мм одеваем где показано стрелкой, а ключ на 10 мм одеваем на головку штуцера обведено овалом и, удерживая пластмассу ключом, АККУРАТНО откручиваем штуцер. Второй конец трубки опускаем в ёмкость с небольшим количеством тормозной жидкости. Просим помощника несколько раз медленно выжать педаль сцепления и после последнего нажатия удерживать педаль в нажатом положении.

Медленно откручиваем прокачной штуцер, чтобы жидкость начала выходить из трубки, помощник при этом продолжает нажимать на педаль.

Так же нужен накидной ключ на 10 Нужен разводной ключ или на 19 Готовим новую тормозную жидкость Зачем нужен помощник?

Помощник для такой работы просто необходим! Без помощника в этом случае обойтись не получится, он будет нажимать на педаль, пока мы будем манипулировать со штуцером.

Как прокачать сцепление на Шевроле Лачетти — пошаговая инструкция

Работа достаточно простая, но сильно портит кровь хлипкий пластиковый корпус штуцера-переходника. Если работать неаккуратно и спешить, то можно запросто его сломать, а купить такой штуцер очень тяжело.

Кстати, его каталожный номер Алгоритм прокачки Словом, работаем аккуратно и не спеша, прокачиваем сцепление на Лачетти в такой последовательности: Доливаем жидкость в бачок до максимального уровня, а если стоит задача её заменить полностью, тогда выкачиваем всю отработку из бачка и, опять-таки, доливаем новую до максимума.

Наливаем по самый край.

Как правило, штуцер прокачки сильно прихватывает, поэтому для начала обрабатываем его проникающей аэрозольной смазкой WD или любой другой , ждём 5—15 минут. Разводным ключом или ключом на 19 удерживаем пластиковый корпус переходника у самого штуцера, а накидным ключом на 10 аккуратно и с нарастающим усилием, а не резко, стараемся сорвать головку штуцера.

Как только штуцер поддался, затягиваем его. Надеваем на штуцер шланг, второй конец его опускается в сосуд. Там должно быть немного тормозной жидкости.

Помощник раза 4—5 активно выжимает педаль сцепления и держит её в нажатом положении. В этот момент мы отпускаем штуцер до полуоборота, жидкость с воздушными пузырьками спускается в ёмкость.

Симптомы неисправности

Выжимной подшипник сцепления сам подскажет, что его ресурс уже на пределе или он полностью вышел из строя. Потому ваша задача — следить за поведением автомобиля и своевременно реагировать на возникающие проблемы.

Признак поломки

Особенности

Нажатие педали сцепления становится тугим

Изначально это доставляет только определенный дискомфорт, поскольку приходится прикладывать большее усилие для переключения передач. Но игнорировать такое явление не стоит. Необходимо заменить подшип

С трудом включается первая и задняя передача

Это говорит о том, что ресурс подшипника постепенно заканчивается, и вам срочно следует предпринять ответные действия. Если этого не сделать, вскоре вы не сможете включить ни одну из передач на вашей КПП

Автомобиль не тянет

Наблюдается потеря эффективности, работоспособности коробки. Следовательно, не удается правильно, быстро переключить передачи. Отсюда усложняются манёвры, обгоны и банальный набор скорости

Это происходит сначала изредка, а потому чуть ли не при каждом переключении передач. Этот симптом явно свидетельствует о том, что машину пора отправлять на СТО или в гараж для ремонта

Старый и новый ВП

Если своевременно не заменить выжимной подшипник, в скором времени КПП откажет, сцепление не будет работать и это приведет к печальным последствиям.

Последствия износа

Если вы столкнулись с таким явлением как износ выжимного подшипника сцепления, то вы наверняка часто ездите на собственном ВАЗ 2109. Именно время и множество пройденных километров приводят к подобным поломкам.

Если вовремя не заменить подшип, это обернется следующими последствиями:

• Любая последующая поездка может оказаться последней для автомобиля;
• Диск сцепления перегреется, что приведет к разрушению накладки;
• Помимо замены подшипника, придется заменить и полностью диск сцепления;
• Не редко выходит из строя сцепление. Если вы слышите непонятный шум, идущий от системы сцепления, значит с ним беда.

Читать дальше: Как начать движение на коробке автомат

Гул или шелест на нейтрали.

Гул на нейтрали, при работающем двигателе, возникает в основном из-за выжимного подшипника. Проверить эту теорию можно с помощью нажатия на педаль сцепления – если гул или шелест пропадает, то вероятнее всего дело в выжимном подшипнике. Иногда гул появляется практически сразу после замены сцепления, но тут уже дело в качестве деталей или произведенных работ.

ПРЕИМУЩЕСТВА АТЦ «ЯУЗА МОТОРС»

Опытные автомеханики автотех хорошо разбираются в конструктивных особенностях, знают как устранить недочеты в функционировании сцепления у автомобилей любого года выпуска и производителя. В процессе используются только передовые инструменты и оборудование, которые не затрагивают работоспособность связанных со сцеплением узлов коробки передач.

К преимуществам автосервиса нашей сети относятся:

• тщательная диагностика;
• тщательный подбор методов устранения неисправностей (замена или ремонт);
• демократичные цены;
• возможность проведения комплексного ремонта;
• простая процедура заказа;
• возможность выбора удобного по местоположению техцентра как в центре, так и в других районах Москвы.

Для постоянных клиентов предусмотрены накопительные скидки на разные виды услуг.

Как снять сцепление на Ваз 2108, 2109

1). С автомобиля снимаем коробку передач.

2). Устанавливаем оправку в отверстие нажимного диска.

Примечание! Снять сцепление можно и без оправки, но при этом придерживайте ведомый диск сцепления – ведомый диск может выпасть из кожуха сцепления.

3). Отворачиваем шесть болтов крепления кожуха сцепления. Снимаем кожух сцепления в сборе с нажимным диском и ведомым диском, установленным внутри кожуха сцепления. При этом ведомый диск нужно придерживать, в противном случаи он может выпасть.

Примечание! При отворачивании болтов крепления кожуха сцепления заблокируйте маховик с помощью отвертки.

Для упора отвертки установите один болт крепления картера сцепления (для наглядности операция показана на снятом двигателе).

4). Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок . Если головки заклепок углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск сцепления необходимо заменить. Проверяем надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, при сломанных демпферных пружинах ведомый диск сцепления необходимо заменить.

Сцепление Шевроле Лачетти

Устройство сцепления Шевроле Лачетти

На Лачетти установлено однодисковое сцепле­ние сухого типа с центральной нажимной диафрагменной пружиной. Привод выключения сцепления — гидравлический.

Элементы сцепления: 1 — картер сцепления; 2 — рабочий цилиндр гидропривода с подшипником выключения сцепления; 3 — трубка рабочего цилиндра гидропривода сцепления; 4 — нажимной диск; 5 — кожух сцепления; 6 — ведомый диск; 7 — маховик. Кожух (корзина) сцепления: 1 — диафрагменная пружина; 2 — кожух; 3 — упругие стальные пластины; 4 — нажимной диск. Ведомый диск сцепления: 1 — фрикционные накладки; 2 — демпфер крутильных колебаний; 3 — демпфер холостого хода; 4 — ступица.

Основные неисправности

Используемая на «Копейке» коробка передач является конструктивно достаточно надежным узлом, способным обработать значительный ресурс без особых вмешательств. Но все же неисправности с КПП бывают.

Основными проблемами с этим узлом являются:

• Повышенная шумность работы. Происходит это в основном из-за износа подшипников и шестерен. Для восстановления работоспособности необходимо заменить все изношенные элементы;
• Затруднение переключение передач. Причинами этого могут стать проблемы со сцеплением, деформация рычага КПП или вилок переключения. Устранение неисправностей производится заменой поврежденных элементов сцепления и КПП;
• Самопроизвольное выключение передачи. Эта неисправность происходит из-за износа фиксаторов ползунов вилок включения. Неисправность устраняется заменой пружин и самих фиксаторов, ползунов;
• Вытекание масла из коробки. Течи происходят из-за повреждения и сильного износа сальников коробки. Устраняется все заменой резинотехнических элементов;

Конечно, есть и другие виды неисправностей, к примеру, заклинивание коробки передач во время движения, невозможность включения или выключения какой-либо передачи, разрушение шестерен или валов, пробой корпуса КПП. Но такие проблемы возникают значительно реже и, в основном, из-за неправильной эксплуатации КПП, а также конструктивных дефектов составных элементов коробки. Устранение любой из неисправностей производится на снятой коробке. Поэтому чтобы восстановить работоспособность КПП, необходимо сначала знать, как снять коробку на ВАЗ-2101

Причем неважно, будет производиться ремонт или же замена коробки передач Ваз-2101, снимать ее все равно придется

Когда и зачем прокачивать сцепление

Во-первых, рабочую жидкость желательно менять хотя бы раз в три года (в зависимости от возраста авто – чем старше, тем чаще). Делать это нужно во время замены жидкости в тормозной системе, так как они питаются с одного бачка. Кстати, можно приобрести себе тестер тормозной жидкости

Во-вторых, если педаль сцепления начала “проваливаться”, что указывает на наличие воздуха в системе.

В-третьих, если был произведён ремонт или замена узлов сцепления, связанный с разгерметизацией системы.

Советы экспертов

Вот некоторые советы, которым могут помочь в процессе раскручивания:

• Резьбовое соединение можно раскрутить, смочив его специальным раствором, к примеру, маслом, тормозной жидкостью или уксусом.
• Иногда может помочь постукивание по граням крепления. Для этого используют молоток или ключ.
• Снять гайку – это половина задачи. Нужно еще и снимать шкив. Если последний прочно засел на валу, используют отвертку, чтобы поддеть деталь.
• Делают несколько несильных ударов по элементам соединения. Удары должны быть несильными, чтобы не повредить конструкцию.
• Прикипевшие болты раскручиваются накидным ключом. Также пробуют облегчить задачу с помощью специальных веществ (бензина, керосина).
• Если на креплении есть ржавчина, сначала удаляют ее, возможно, именно это и мешает раскручиванию. Для удаления можно использовать химические растворы, машинное масло или механический способ очистки.
• В процессе снятия бывают случаи, когда крепежные элементы ломаются, к примеру, они заржавели или устарели. В этом случае просто заменяют крепление на новое.
• Если ничего не помогает, и не получается открутить болт, следует обратиться в центр обслуживания автомобилей. Если использовать чрезмерные усилия, есть риск повредить резьбу.

Чтобы более подробно изучить процесс снятия шкива, рекомендуется посмотреть следующее видео:

Открутить болт шкива коленного вала нетрудно, если человек делает все правильно. Нужно снять все детали, блокирующие доступ, и выкрутить болт, используя специальный ключ. Если крепеж закис, пробуют использовать специальные вещества, проникающие в зазоры и растворяющие ржавчину.

Если вы столкнулись с проблемой, как открутить болт шкива коленвала, эта статья для вас. Мы подробно опишем данный процесс, чтобы вы смогли легко и быстро демонтировать шкив коленчатого вала, а затем заняться его ремонтом.

Снятие, замена, установка рабочего цилиндра гидропривода сцепления

Снятие, замена, установка коленвала и его вкладышей

Симптомы: плохо работает сцепление, сцепление пробуксовывает, сце пление «ведет», следы тормозной жидкости на рабочем цилиндре гидравлического привода выключения сцепления.

Возможная причина: неисправен рабочий цилиндр гидравлического привода выключения сцепления.

Инструменты: набор гаечных ключей, специальный ключ для штуцеров «на 10», щипцы или пассатижи, набор отверток.

1. Отсоедините наконечник отрицательного провода от аккумуляторной батареи.

2. Демонтируйте коробку переключения передач с автомобиля.

3. Убедитесь в легкости вращения и отсутствии люфта выжимного подшипника. Также осмотрите рабочий цилиндр гидропривода выключения сцепления на предмет подтеканий рабочей жидкости. При обнаружении вышеуказанных неисправностей замените рабочий цилиндр новым (см. ниже в данной инструкции). При обнаружении течей по стыку рабочего цилиндра и корпуса КПП замените уплотнительное кольцо цилиндра.

4. С помощью специального ключа для штуцеров «на 10» открутите штуцер трубки рабочего цилиндра гидравлического привода выключения сцепления. Помните, что если трубка проворачивается вместе со штуцером, то ее необходимо заменить новой.

5. Если трубка рабочего цилиндра сцепления подлежит замене, сожмите с помощью пассатижей с узкими губками фиксирующие элементы пластмассовой втулки. Удерживайте фиксирующие элементы в полученном положении и одновременно с помощью отвертки с тонким плоским лезвием вытолкните втулку вверх.

6. Фиксируйте втулку с помощью двух отверток в крайнем верхнем положении и одновременно выталкивайте из нее трубку рабочего цилиндра выключения сцепления.

7. Демонтируйте трубку рабочего цилиндра гидропривода выключения сцепления с автомобиля.

8. С помощью ключа-шестигранника «на 5» открутите три болта, крепящие рабочий цилиндр гидропривода сцепления.

9. Демонтируйте рабочий цилиндр гидравлического привода сцепления со шлицев хвостовика первичного вала КПП.

10. Демонтируйте уплотнительное кольцо рабочего цилиндра гидропривода сцепления, для чего подденьте его с помощью отвертки с тонким плоским лезвием.

11. Осуществите установку снятых деталей в обратном порядке. Перед вкручиванием болтов крепления рабочего цилиндра гидропривода выключения сцепления нанесите на их резьбовую часть анаэробный фиксатор резьбы.

12. Произведите прокачку и регулировку гидравлического привода выключения сцепления.

Как правильно прокачать гидропривод сцепления на Шевроле Лачетти?

Элементы сцепления: 1 — картер сцепления; 2 — рабочий цилиндр гидропривода с подшипником выключения сцепления; 3 — трубка рабочего цилиндра гидропривода сцепления; 4 — нажимной диск; 5 — кожух сцепления; 6 — ведомый диск; 7 — маховик. Кожух (корзина) сцепления: 1 — диафрагменная пружина; 2 — кожух; 3 — упругие стальные пластины; 4 — нажимной диск. Ведомый диск сцепления: 1 — фрикционные накладки; 2 — демпфер крутильных колебаний; 3 — демпфер холостого хода; 4 — ступица.

Чтобы самостоятельно прокачать сцепление и удачно удалить из системы весь воздух, нам пригодятся такие инструменты и приспособления:

1. Трубка, по внутреннему диаметру аналогичная диаметру штуцера.
2. Пластиковая прозрачная ёмкость на 500 мл.
3. Новая рабочая жидкость.
4. Накидной ключ на 10.
5. Разводной ключ, маленький газовый ключ или в крайнем случае рожковый ключ на 19.
6. Проникающая аэрозольная смазка.

Так же нужен накидной ключ на 10

Нужен разводной ключ или на 19

Готовим новую тормозную жидкость

Емкость для старой жидкости

Зачем нужен помощник?

Помощник для такой работы просто необходим!

Без помощника в этом случае обойтись не получится, он будет нажимать на педаль, пока мы будем манипулировать со штуцером.

Работа достаточно простая, но сильно портит кровь хлипкий пластиковый корпус штуцера-переходника. Если работать неаккуратно и спешить, то можно запросто его сломать, а купить такой штуцер очень тяжело. Кстати, его каталожный номер 962-90-453.

Как снять сцепление на Лада Приоре?

1). Снимаем с автомобиля коробку передач.

Если будете устанавливать прежний нажимной диск, пометьте любым способом взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в такое же, как перед снятием положение (для сохранения балансировки).

2). Устанавливаем оправку в отверстие нажимного диска.

Рекомендация: снять сцепление в автомобиле Лада Приора можно и без оправки, но при этом придерживайте ведомый диск: он может выпасть из кожуха сцепления.

3). Удерживая маховик отверткой от проворачивания, выворачиваем шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляем равномерно: каждый по одному обороту ключа, переходя от болта к болту по диаметру.

4). Снимаем кожух сцепления в сборе с нажимным диском.

5). Снимаем ведомый диск вместе с оправкой.

6). Трещины на деталях ведомого диска не допускаются. Проверяем износ фрикционных накладок. Если головки заклепок углубленны на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то твердый ведомый диск нужно будет заменить. Проверяем надежность фиксации демпферных пружин в гнездах ступицы ведомого диска. При сломанных пружинах производим замену диска.

Как снять сцепление на Ваз 2110, 2111, 2112

1). «Срываем» болты крепления левого колеса, после переднюю часть автомобиля поднимаем домкратом или ставим на «козлы».

2). Снимаем колесо и откручиваем два болта крепления нижней шаровой.

3). Снимаем минусовую клемму с аккумуляторной батареи.

4). Снимаем датчик массового расхода воздуха, достаем воздушный фильтр.

5). С вилки сцепления снимаем трос сцепления. Отпускаем 2 крепежных гайки, при помощи который трос закрепления к скобе на коробке передач.

6). Откручиваем болт крепления стартера к коробке, после чего откручиваем первый болт крепления коробки передач.

7). Рядом есть ещё один болт крепления КПП.

8). Отпускаем эту гайку и верхний болт крепления стартера.

9). Снимаем разъем с датчика скорости, затем откручиваем тросик спидометра.

10). В паре с рычагом демонтируем продольную растяжку.

11). Откручиваем нижний болт крепления стартера.

12). Откручиваем 3-й крепежный болт коробки передач. В районе ШРУСа имеется еще одна гайка, которую также откручиваем.

13). Откручиваем 2 болта крепления реактивной тяги.

14). Опускаем гайку, расположенную на хомуте тяги привода управления коробкой, затем снимаем эту тягу с коробки.

15). Под двигатель подставляем упор, затем откручиваем 2 гайки крепления задней подушкой. Это делаем на всякий случай, чтобы в случаи слишком большого опускания мотора, шланги не порвались.

16). Аккуратно коробку передач отводим от двигателя и опускаем на пол, он повиснет на полуосях.

17). Рекомендую заодно заменить также и подшипник выключения сцепления.

18). Делаем оценку износа, заменяем диск, а при необходимости и корзину. Проверяем в норме ли лепестки.

Видео

Что потребуется

Операция эта не особо сложная, но требует определенных навыков и знания последовательности выполнения работ. Сложность операции заключается в том, что приходится откручивать и отсоединять много элементов, при этом доступ к ним не всегда удобен.

Для снятия коробки потребуется такой инструмент и приспособления:

• Набор ключей и головок (включая ключи на 10, 14, 17, 19);
• Отвертки (тонкая плоская, крестообразная, ударная);
• WD-40;
• Отрезок первичного вала коробки;
• Длинный деревянный брус;
• Ветоши;
• Маркер;
• Емкость для слива трансмиссионного масла;

Все работы проводятся в трех местах — салоне, подкапотном пространстве, под автомобилем. Поэтому >обязательно потребуется смотровая яма.

как прокачать сцепление на лачетти

Как прокачать сцепление на лачетти

Шевроле Lacetti Лачетти прокачка гидропривода сцепления

Прокачку надлежит проводить после каждого ремонта гидропривода сцепления автомобиля Шевроле Lacetti, повлекшего нарушение его плотности, также при демонтаже Попадание воздуха в систему без нарушения непроницаемости системы либо осушения бака головного тормозного цилиндра (гтц) до недопустимого уровня нереально. Потому при попадании воздуха в гидропривод выключения сцепления в процессе обычной использовании необходимо проконтролировать гидропривод на присутствие утечек (см. с. 112, «гидропривод автомобиля Chevrolet Лачетти — диагностика технического состояния»).

Для воплощения работы пригодятся:

— прозрачная виниловая трубка походящего поперечника;

— емкость для слива тормозной воды;

— незапятнанная тормозная жидкость (см. с. 176, «справочные данные»);

Как прокачать сцепление

Коротко о том, как прокачать сцепление

либо поменять рабочую жидкость Полезные ссылки по теме: Воды Лачет.

Chevrolet Lacetti замена рабочего сцепления

Либо почему уровень на средине а сцепление

не работает??

— особый ключ для штуцеров либо накидной ключ на 10 мм.

1. Подготавливаем автомобиль Chevrolet Lacetti к выполнению работы (см. с. 34, «подготовка автомобиля к техническому обслуживанию и ремонту»).

3. Одеваем на прокачной штуцер накидной либо особенный ключ на 10 мм.

4. Подсоединяем виниловую трубку к прокачному штуцеру.

5. Помещаем 2-ой конец трубопроводы в незапятнанный сосуд, частично заполненный тормозной жидкостью.

6. Просим ассистента пару раз плавненько выдавить и после последнего нажатия придерживать педаль в нажатом позиционировании.

7. Плавненько отворачиваем прокачной штуцер сцепления автомобиля Chevrolet Lacetti, чтоб жидкость начала уходить из трубки, ассистент при всем этом продолжает жать на педаль.

8. После того как тормозная жидкость закончит уходить из трубки, закручиваем штуцер.

Не запамятовывайте время от времени держать под контролем уровень тормозной воды в бачке Гтц.

9. Повторяем деяния, описанные в п. 5 — 8, до того времени, пока не завершится выход тормозной воды с пузырьками воздуха из прокачного штуцера, после этого стопроцентно зажимаем штуцер.

При подмене тормозной жидкости продолжаем прокачку до того времени, пока из прокачного штуцера не начнет уходить свежайшая тормозная жидкость (более светлая). Если после пяти-шести повторений воздух продолжает уходить из трубопроводы и количество пузырьков воздуха не миниатюризируется — система негерметична! Необходимо провести диагностику

непроницаемости системы (см. с. 112, «сцепление — диагностика технического состояния»).

10. Демонтируем со штуцера виниловую трубку и ключ, насаживаем на штуцер защитный колпачок.

Демонтаж и замена

Не зависимо от конструкции, где находиться деталь, снимать и монтировать важно в одинаковом порядке. В зависимости от расположения мотора, деталь находится в передней части за радиатором охлаждения

Но если мотор размещен в поперек моторного отсека, то к детали ваша рука не дотянется. Потому чтобы снять шкив коленвала необходимо убрать правое колесо

Если трудно поменять, есть смысл обратить внимание на чертеж, работа ускорится

Транспортное средство прикатывают на смотровую яму и фиксируют, чтобы машина не задвинулась с места. Чтобы добраться и вынув конструкцию, необходимо раскрутить все детали, что препятствуют к доступу (воздушный фильтр, грязевые щитки, прочее). Убирают ремень генератора. Далее открывают заглушку блока сцепления, и вставляют в отверстие монтировку, чтобы застопоривать маховик.

Элементы детали характеризуются крепкой фиксацией, потому их непросто устранить. Чтобы провернуть деталь, необходимо, приложить немало усилий. Если демонтаж выполняется первый раз, то открутить шкив коленвала будет сложно. Причина в том, что заводское производство отличается сильной затяжкой составляющих частей детали.

Как открутить гайку шкива коленвала

Провертывая крепеж, важно придерживаться рекомендаций, тогда процесс займет не менее 15 минут. Прикладывать усилия стоит максимально близко к распределительному валу:

• монтировкой поддевают со всех боков;
• при необходимости применяют специальный универсальный съемник шкив коленвала для данной детали.

Устройство представлено в виде шпильки с 2-3 захватами. Конец захвата закрепляют по краям детали, а конец шпильки упирают в середину вала.

Прокручивают по ходу часовой стрелки. Но не во всех марках автомобилей провертывают по часовой стрелке, в некоторых авто работу необходимо выполнять в противоположном направлении

При этом важно поставить свой рычаг коробки передач на 4 скорость и включить ручник

Если не удается провернуть, то рычаг должен стоять в нейтральном положении. Следующий этап — убрать подсвечники. Ключ упирают в пол либо в задний лонжерон и крутят в направлении движения устройства.

Все маневры позволяют облегчить прокрутку, потому дальнейшие действия производиться вручную, при необходимости смазывают делать тормозной жидкостью либо смазкой «WD». Кроме того, может облегчать вашу работу, постукивание по граням головки.

Как открутить болт шкива коленвала

Чтобы выполнить работу качественно, разобранную машину ставят на пенек. Штифт скрепляет деталь, находится, как правило, переднеприводных машинах автомат. Резьба устроена так, что во время крутящего момента при движении он затягивается.

Как происходит процесс замены?

Если сцепление пропало, отрегулировать и прокачать его не удается – то понадобится провести его замену. Для этого нужен доступ к днищу, подкапотному пространству автомобиля. Потому потребуется смотровая яма или же подъемник. После расположения автомобиля таким способом можно будет приступать к ремонту. Нужно заранее разобраться со схемой расположения основных узлов.

Chevrolet Lacetti замена рабочего сцепления

Порядок замены включает следующие основные этапы:

• необходимо отвернуть 6 болтов корзины, снять её вместе с диском;
• дальше стоит заложить смазку в отверстие для первичного вала – там располагается коренной подшипник коленвала;

• при помощи оправки для центровки диска последний устанавливается, сверху «надевается» корзина.

Некоторые владельцы автомобиля боятся ошибиться стороной при замене корзины, её установке. Надеть её на вал не той стороной будет проблематично. Так как с одной из сторон имеется больший выступ. Именно он должен быть повернут к корзине. В руководстве по ремонту указано, что таковая сторона маркируется надписью FLYWHEEL SIDE.

После оправки корзина выглядит следующим образом:

После оправки необходимо лишь закрутить все 6 болтов на место.

Замена корзины – лишь часть основной процедуры, необходимо снять и установить новый рабочий цилиндр. Чтобы это сделать потребуется открутить трубку, а также целых 3 специальных болта. Они демонтированы могут быть лишь при помощи шестигранника. Расположены следующим образом:

Вытащить трубку можно лишь удерживая фиксатор при помощи ключа. После чего она должна быть вдавлена внутрь. Выглядит снятая деталь следующим образом:

Не стоит забывать о замене уплотнительного кольца – которое должно быть установлено в процессе замены цилиндра. Чтобы зафиксировать его – можно использовать немного смазки. Установка кольца происходит как на рисунке:

Сборка должна осуществляться в обратной последовательности. Необходимо заново присоединить трос, приводящий в движение механизм гидравлики. Сцепление по своим габаритам и расположению на двигателе 1.6 и 1.5 литра отличается. Важно не перепутать, они не являются взаимозаменяемыми. Отдельно нужно заметить, что на каждом комплекте перечисляется список двигателей, с которыми он может быть использован.

Алгоритм установки сцепления относительно прост, но требует ямы или подъемника для получения доступа ко всем узлам, агрегатам. Необходимо к подобным ремонтным работам готовиться заранее. По возможности приобретать следует оригинальные компоненты. Срок службы их на порядок больше, чем аналогов.

Подбор двигателя

Начинать весь процесс подбора нового агрегата стоит опираясь на старый, так как нужно выдержать не только параметры, но и желательно объем, это можно все сделать взяв технические данные с книжки для вашего автомобиля. Бывает и такое, что агрегат по объему и другим параметрам совпадает, а по крепежу не подходит, это называется поколение двигателей. Его тоже стоит соблюдать, так как после установки на раму возникнут проблемы с подключением вспомогательных приборов. Поэтому при подборе старайтесь максимально точно подобрать двигатель.

При покупке обращайте внимание на цену, так как могут подсунуть нерабочий агрегат за космическую цену, обычно стоимость б/у двигателя в хорошем состоянии составляет порядка 30 % от стоимости автомобиля, новый агрегат стоит обычно 50 % от стоимости автомобиля. Купить двигатель можно как в официального представителя в магазине, так и в сервисном центре, который обслуживает ваш автомобиль, на разборке или авторынке

На последнем есть большой риск покупки, агрегат может оказаться не рабочим и вместо хорошего мотора — купите груду металлолома. Ведь без установки на автомобиль его никак нельзя проверить. Так же стоит учесть, что двигатель не легкий по весу, если собираетесь покупать через интернет, придется выложить хорошую сумму за доставку.

После того как купили двигатель, не стоит забывать, что вам еще понадобится расходные материалы, масло, фильтра, прокладки на выхлопную систему. Рассчитывать на то, что сами замените двигатель не стоит. Лучше попросить соседа по гаражу или знакомого помочь вам в этом процессе. Кроме расходных материалов нам понадобится лебедка с навесом, либо что-то подобное, чтоб поднять агрегат с машины. Хороший набор ключей и отверток, чтоб сократить время для подбора и поиска нужного инструмента.

Читайте про снятие двигателя ВАЗ 2110
