У каждого автомобиля свое применение, во многом зависящее от владельца. Но если разговор заходит про Газель, то практически всегда речь идет о коммерческих перевозках.

Причем, маршруты следования нередко заканчиваются вдали от освещенных городских улиц.

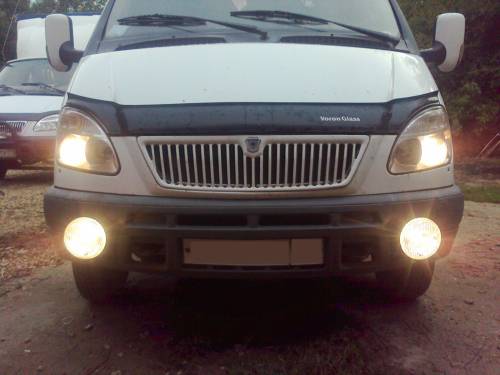

Установка противотуманных фар – Газель получает больший световой поток

Поэтому, вопрос улучшения освещения проезжей части актуален как никогда:

• Ведь штатного света фар бывает недостаточно для маневрирования в тесных дворах для погрузочно-разгрузочных работ;
• А если принять во внимание погодные условия, то установка противотуманных фар на Газель является осознанной необходимостью, призванной обезопасить движение транспортного средства в условиях плохой видимости.

Место установки

Поскольку Правила дорожного движения должны неукоснительно соблюдаться, то единственно правильным местом установки противотуманок может служить передний бампер автомобиля.

На фото – встроенные в бампер противотуманки

Обратите внимание! ПДД предписывают ограничения по расположению дополнительных осветительных приборов на автомобиле. В частности, противотуманные фары Газель не должны располагаться выше блок-фар ближнего и дальнего света. Также они не должны выступать более чем на 400 мм за внешние габариты, и от поверхности дороги расстояние до фар должно быть не менее 25 см.

Правилами дорожного движения и ГОСТ 8769-75 допускается установка противотуманок и дополнительных фар на крыше при условии, что транспортное средство эксплуатируется в сложных дорожных условиях:

1. На дорогах с гравийным покрытием, где высока опасность повреждения фар (карьеры, строительство дорог и т.п.);
2. На бездорожье;
3. На полноприводных автомобилях, участвующих в спортивных соревнованиях.

На таких трассах фары с низким креплением долго не проживут

Совет: если вы не хотите объясняться на каждом посту ГИБДД относительно «люстры» на кабине, мотивируя свое решение заботой о сохранности фар, то устанавливайте противотуманки только на передний бампер. А изготовление наклеек на фары из специальной полимерной пленки позволит обезопасить стекла от гравийных камешков.

Куда устанавливать противотуманные фары?

Прежде всего, необходимо определиться с местом установки таких фар. Это может быть передний бампер либо же крыша машины. Последний вариант не исключен ПДД, но только в случае, если речь о полноприводных моделях, или когда установка фар внизу может привести к их поломкам (например, при поездках по грунтовым дорогам).

Впрочем, большинство экспертов, советуя, как правильно подключить противотуманки, сходятся во мнении, что делать это лучше все-таки на передний бампер. А вот если вы ищете прокат грузовых автомобилей дешево, то среди предлагаемых авто могут быть и те, где такие фары установлены и на крышу.

Процесс монтажа

Для установки комплекта своими руками вы можете:

1. Воспользоваться обозначенными производителем местами в переднем бампере;
2. Выбрать место крепления на бампере самостоятельно (с учетом требований ПДД).

Дело в том, что форма противотуманок разная и по габаритам, и по форме. Поэтому, подключение противотуманных фар на Газель будет осуществляться вами на основании габаритов выбранных световых приборов.

Сегодня в продаже можно встретить продукцию:

1. Прямоугольной формы;
2. Квадратной формы;
3. Овальной формы.

Ограничений по форме фар нет – владелец сам определяет, какие приобрести

И вопрос после покупки приглянувшегося комплекта состоит в том, как установить осветительные приборы на непредназначенные для них места. Все дело в том, что компании стремятся выпускать универсальные осветительные приборы, тогда как единого стандарта среди производителей автотехники не наблюдается.

Способы крепления на бампере

Сложность заключается в том, что у штатного переднего бампера нет прорезей под установку дополнительных осветительных приборов.

Поэтому у владельцев Газелей есть два выхода:

1. Вырезать их самостоятельно, либо устанавливать противотуманки поверх бампера;
2. Приобрести усовершенствованный бампер.

Покупка нового бампера с решеткой и прорезями позволяет упростить задачу по установке дополнительных фар

Совет! Если второй вариант покажется слишком дорогостоящим для вас, поскольку цена является решающим фактором, то остается возможность установки противотуманных фар прямо на бампер, используя самодельный крепеж.

Интеграция в электрическую цепь

Разобравшись с местом крепления, вам предстоит соединить электрические компоненты в единую цепь и интегрировать ее в штатную.

Для этого в комплекте с противотуманками есть:

1. Электропроводка с разъемами для подключения в схему Газели;
2. Реле-прерыватель;
3. Кнопка включения, предназначенная для установки на панели приборов;
4. Инструкция по подключению и распиновке клемм.

Традиционный комплект проводки для противотуманок

Алгоритм работ будет следующим:

1. Соединяем проводами установленные фары;
2. Выводим жгут проводов в подкапотное пространство;
3. Определяем место установки реле;

Реле в цепи противотуманок должно быть установлено обязательно

Совет! Если в комплекте нет реле, то приобретите его от Газель 3302 – у нее такое реле отвечает за работу задних противотуманок.

1. Подсоединяем провода к реле от фар;
2. Заводим от реле через технологическое отверстие провода в салон;
3. Определяем место установки кнопки включения;
4. Устанавливаем ее и подсоединяем к штатной схеме электропроводки Газель.

Давайте разберемся, как подключить провода к реле. Дело в том, что само реле требуется для защиты кнопки включения, поскольку она не рассчитана на ток, который потребляют мощные противотуманные фары.

Цветная схема подключения противотуманных фар на Газель

Собрав всю цепь воедино, проверьте правильность подключения проводов к установленному под капотом реле:

• Контакт 86 – цепь обмотки реле;
• Контакт 87 – на «плюс» через кнопку;
• Вывод 30 – на «плюс» через плавкий предохранитель;
• Контакт 85 – масса («минус»).

Замена передней фары

Передние фары на ГАЗ-3302 с бортовой сетью в 12 В маркируются по типам: 0 301 215 203 для правого, 0 301 215 204 для левого блока. Блок лампочек ДХО обеспечивает следующее освещение:

• дальний свет – используются лампы H1 12 B, 55 Вт;
• ближнее освещение – устанавливаются лампочки Н7 12 В, 55 Вт;
• передний габарит – W5W 12 В, 5 Вт;
• передний указатель поворота – используется лампочка PY21W 12 В, 21 Вт.

Световые элементы меняют самостоятельно. После замены регулируется световой пучок через зубчатое колесо для вертикальной и горизонтальной плоскости.

Основные стадии выполнения работ

На «ГАЗели» старого образца штатные фары с мягким отражателем, который постепенно ржавеет. Часто блоки теряют герметичность соединения крышки, нередко водители жалуются на некорректное подключение проводов. Чтобы исправить положение, конструкцию разбирают, демонтируют все лампочки и проводят полную переустановку.

Самостоятельная замена начинается с подготовки новых элементов, в качестве габаритных огней устанавливается светодиодная полоса:

1. Тщательно обезжирить внутреннюю поверхность.
2. Ждать 3 минуты, пока не выветрится сольвент.
3. На светодиодную полосу наклеить двусторонний скотч.
4. Расположить полоску светодиодов по краю поворотника.

Демонтаж стекла для модели ГАЗ-3302:

1. Прогреть старые фары феном, направлять поток воздуха на стекло.
2. Поддеть тонкой отверткой стекло, приподнять, провести инструментом по периметру.

При правильном демонтаже стекло должно выпасть целиком, но иногда оно трескается, и вынимать его приходится по частям.

1. Почистить отражатель или заменить деталь.
2. Подготовить посадочное место, убрать остатки клея.
3. Нанести слой герметика на новые стекла.
4. Скрутить провода и вывести их за отражатель.
5. Установить стекло в посадочное место, для затяжки конструкции используют жгут.
6. Установить поворотник.
7. Подключить новые габариты: плюс присоединяется на желтый провод габаритного провода, минус – на общий катод фары.

Замена передних фонарей на «ГАЗель Некст» будет отличаться:

1. Отсоединить минусовую клемму от АКБ.
2. Снять передний бампер.
3. Открутить болтовые крепления фары от основы радиаторной рамки.
4. Отжать фиксатор колодки.
5. Отсоединить колодку от разъема.
6. Потянуть блок вперед, снять гнездо шарнира на нижней опоре корпуса (оно крепится на основе радиаторной рамки).
7. Снять блок-фару.

Установка нового блока производится в обратном порядке.

Блок-фары для «ГАЗели», выпущенной после 2000 года, идут со встроенным электрокоррекором под стандартные однонитевые лампы с цоколем Н7 для дальнего света, Н1 для ближнего освещения.

Регулировка

Когда закончена установка противотуманных фар, «Газель» загоняется на горизонтальную площадку для их регулировки. Для качественного выполнения этой работы следует:

• довести до нормы давление в колесах;
• заправить полностью топливный бак;
• загрузить автомобиль до обычного состояния;
• на вертикальном экране (размещается в 10 м от машины) размечаются вертикальная (ось авто) и две параллельные линии (верхняя – расстояние от центра фар до поверхности площадки, нижняя – 100 мм).

Регулируется каждая фара отдельно согласно размеченным на экране линиям.

Какие ПТФ поставить на Газель Бизнес

Прежде чем мы займемся установкой, стоит разобраться, какие ПТФ удобнее и проще всего поставить на Газель. Теоретически, ясное дело, имея прямые руки, установить можно любые, но зачем делать лишнюю работу?

• Подробная инструкция по регулировке фар на автомобилях ВАЗ 2114 и 2115

Идеальным вариантом, конечно, будут родные противотуманные фары, которые идут с готовым кронштейном.

Противотуманные фары Газель Бизнес

Хороший вариант – комплект Киржач для Лада Приора. Единственное, придется отдельно докупить кронштейны, но это не проблема. Стоят они недорого, а найти их несложно.

Противотуманные фары Киржач

Вместо Киржача подойдет и Bosсh, но тоже придется докупить кронштейны.

Противотуманные фары «Bosсh»

Ну и, конечно, лучше брать фары с установочным комплектом: проводами, реле, кнопками и прочим, чтобы сделать все по уму и ничего не сжечь своей самодеятельностью. Мы остановимся на комплекте Киржач для Лада Приора, поскольку для Газели он подходит идеально. Единственное, придется разобраться с кнопкой включения, поскольку на Приоре она немного шире. Но это все потом.

Установочный комплект противотуманных фар Киржач (Автосвет) для Лада Приора

Докупим кронштейны.

Кронштейны для установки противотуманных фар Киржач на Газель Бизнес

Описание оптики

Противотуманные фары на ваз-2109: установка и способ подключения

Передняя оптика служит для освещения дороги. При плохой видимости во время выпадения атмосферных осадков, обычная оптика плохо выполняет свою функцию, даже если установлен ксенон. Происходит это от того, что свет отражается от капель дождя, тумана и т.д., создавая перед машиной белую пелену, что ограничивает видимость.

В этой ситуации выходом является установка противотуманных фар. Они равномерно освещают дорогу и уменьшают риск возникновения опасной ситуации на дороге. На Газели Некст противотуманки устанавливаются на заводе. Можно установить в ПТФ ксенон.

Установленный дневной ходовой огонь (ДХО) помогает определить положение транспорта в дневное время. Можно установить противотуманные фары с ДХО. на Газель выполняют функции предупреждения и сигнализации водителей, движущихся позади автомобиля, о торможении, повороте и т.д.

Кроме того, на машинах устанавливается , чтобы его было видно в темное время суток. Таким образом, фонарь задний Газель служит для повышения безопасности на дороге и предупреждения опасных ситуаций.

Многих водителей не устраивает штатное освещение, поэтому они устанавливают вместо ламп накаливания светодиодные огни, ксенон. Правда, после замены ламп в головного освещения на ксенон, может потребоваться регулировка фар. Для этих целей предназначен .

Характерные неисправности

Наиболее частой причиной неисправности фар является коррозия и окисление.

Кроме этого существует ряд неисправностей, которые возможны с ПТФ:

• перегорел предохранитель;
• перегорела лампочка;
• неисправно реле;
• не работает выключатель ПТФ;
• плохая масса на кузов от реле либо от противотуманок;
• отсутствует питание, возможно нарушена целостность проводки.

Неисправные детали следует заменить.

Замена стекла заднего фонаря

Деталь меняют на второй год. Стекло заднего фонаря для «ГАЗели» изготавливается из высокопрочного пластика, но и оно выходит из строя: поверхность трескается от вибраций из-за негерметичной установки, повреждения во время езды.

Для замены выбирается оригинальная деталь, которая закрывает всю оптику заднего света: габариты, стопы, поворотники. Всего на блок устанавливается 4 лампы технического света. При ремонте рекомендуется перебрать всю электропроводку: разъемы на задних фонарях в «ГАЗели» окисляются в течение 6 месяцев, электропроводка часто рвется из-за некорректного подключения и монтажа линии.

Последовательность действий

При разборке элемента предварительно снимается минусовая клемма с АКБ. Стекло держится на блоке 4 винтами. Алгоритм следующий:

1. Вывернуть болты крепления.
2. Снять рассеиватель.
3. Подготовить гофру для упаковки косы электропроводки.
4. Почистить блок, при необходимости поменять лампы.
5. Установить новый рассеиватель.
6. Прикрутить стекло.

Водители «ГАЗели» отмечают частую неисправность сигнального освещения. При заводской сборке левый задний поворотник запитывают напрямую от переднего и забывают корректно прятать провода в подкапотном пространстве, в итоге элементы быстро выходят из строя.

Ставить или не ставить? Мнение водителей

Судя по отзывам, водители единодушно приветствуют установку «противотуманок». Вопрос лишь в том, какие фары ставить на «Газель». Автомобильная промышленность только сейчас «доросла» до их установки, а первые модели этого были лишены. Поэтому водителями чаще всего именно эта проблема затрагивается на специализированных форумах.

Также водители считают, что лучше использовать желтые «противотуманки», при этом не стоит скупиться на хорошие ПТФ.

Рекомендуют для тумана лампы «Осрам Алл», для снега – «Найт Брекер» или «Бош».

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

У каждого автомобиля свое применение, во многом зависящее от владельца. Но если разговор заходит про Газель, то практически всегда речь идет о коммерческих перевозках.

Причем, маршруты следования нередко заканчиваются вдали от освещенных городских улиц.

Поэтому, вопрос улучшения освещения проезжей части актуален как никогда:

• Ведь штатного света фар бывает недостаточно для маневрирования в тесных дворах для погрузочно-разгрузочных работ;
• А если принять во внимание погодные условия, то установка противотуманных фар на Газель является осознанной необходимостью, призванной обезопасить движение транспортного средства в условиях плохой видимости.

Установка и подключение ПТФ

Самостоятельно устанавливаем и подключаем противотуманки на калину
Чтобы установить, сначала нужно определиться с местом установки. По правилам противотуманки должны находиться ниже головного света, поэтому их устанавливают на передний бампер. Важным требованием при установке и работе ПТФ является автономное включение. Это связано с большой мощностью ламп, необходимой рассеивания света вдоль дорожного полотна. Для этой цели используется промежуточное реле. Кроме того, для обеспечения дополнительной безопасности применяются предохранители.

1. Схема подключения ПТФ

2. Набор для установки противотуманок

3. Подключение ПТФ к блоку управления Установка и подключение противотуманок состоит из последовательности действий:

1. В первую очередь следует установить ПТФ на посадочные места.
2. Установленные фары необходимо соединить проводами.
3. Колодка с проводами выводится в подкапотное пространство.
4. Далее следует наметить место, где будет установлено прерывающее реле.
5. Затем нужно установить прерывающее реле.
6. Далее ПТФ подключаются к ЭБУ.
7. На следующем этапе необходимо соединить реле и фары.
8. Для подведения проводки в салон предусмотрено технологическое отверстие.
9. Если на приборной панели в переключателе нет положения для противотуманок, то необходимо смонтировать кнопку и подключить ее к штатной электросхеме.
