Она незаменима, если вы живете за городом, оправдывает себя как машина для всей семьи и очень устойчива. С приходом осенне-зимнего периода актуальной будет хорошая и качественная работа отопителя. Если плохо греет печка, Шевроле Нива станет очень некомфортным автомобилем, и придется забыть о его преимуществах. Тем более если машина ночь стояла в гараже, находиться в ней и ощущать холод, сопоставимый с подвальным, проблематично. Рассмотрим основные составляющие этого технологического узла автомобиля:

• радиатор;
• вентилятор;
• заслонки;
• патрубки;
• воздуховод;
• узел для регулировки движения жидкости.

Печка будет работать исправно при полноценной и слаженной работе каждой ее детали.

Основные неисправности и способы их устранения в печке автомобиля Шевроле Нива:

• сгорели вентилирующие элементы отопителя. Это сразу будет видно зимой по образованию характерного конденсата на окнах. Их просто необходимо заменить на новые;
• рвется узел, регулирующий температуру, так как он может быть сделан из пластика, а не из каучука или резины, обладающих большей износостойкостью. Естественно, следует рассматривать и возможность слета тросика. В зависимости от ситуации, или аккуратно возвращаете деталь на место, и она продолжает выполнять свою функцию тяги, либо нужно приобрести новую и заменить;
• плохая работа фильтров из-за засорения. Соответственно, их необходимо прочистить или продуть, иначе в печке будут образовываться воздушные пробки, нарушающие ее продуктивную работу;
• проблемы с системой охлаждения – следует промыть и залить новую охлаждающую жидкость – антифриз или тосол, которые для профилактики меняют ежегодно;
• сломалась заслонка, регулирующая подачу холодного и горячего воздуха. Ее придется заменить;
• плохо работает термостат. Его может попросту заклинить. Обратите внимание, что сбои в работе печки будут именно при быстрой езде. Его необходимо сразу заменить, потому что некачественная работа приведет к повышению температуры во всем Шевроле Нива;
• сгорел резистор на радиаторе или же радиатор засорен. Причин может быть много: тосол, насекомые, листья и другой мусор. Также нельзя допускать попадания воды в эту деталь печки. Радиатор нужно периодически чистить, а резистор в случае неисправности приобрести новый и установить. Чистку проводят сжатым воздухом или пылесосом, промышленным феном;
• может выйти из строя блок управления печкой, так называемый контроллер, отвечающий за регулировку температуры салона. Это уже проблема с электроникой, для ее устранения нужны услуги специалиста.

Рекомендации для нормальной и длительной работы системы нагревания-охлаждения в Шевроле Нива:

• периодически смазывать подшипники вентилирующего устройства печки;
• регулярно проверять фильтры и радиатор, а при необходимости их чистить или приобретать новые. Фильтр очищает воздух от пыли и инфекций, проникающих с улицы;
• удалять воздушные пробки при холостом ходе мотора и приглушенном;
• прочищать патрубки с помощью лимонной кислоты или специального средства, так как охлаждающая жидкость плохого качества образует осадок и наросты в патрубках.

При температуре минус 20 градусов система отопления Шевроле должна нагревать верх салона в среднем до 10 градусов, а в ноги идет температура на 5-7 градусов выше. Пассажирам на задних сиденьях поступит воздух с температурой около 14 градусов. Таким образом, все будут находиться в комфортных условиях, и поездка зимой станет достаточно приятной.

Чтобы не возникали проблемы с системой нагревания и вентиляции, следует систематически проводить профилактику. Ведь машина – это сложное устройство, которое будет хорошо ездить и исправно работать только при должном уходе.

Конечно, проблемы с печкой – это не самые критичные неприятности или поломки, но от вашего комфорта и комфорта ваших пассажиров зависит и здоровье, и настроение и, естественно, работоспособность. Мы ценим не количество, а качество прожитых лет, так позвольте вашему Шевроле Нива быть качественным, элегантным и трудоспособным автомобилем.

Как устранить проблему, при которой печка на Ниве Шевроле не дует в ноги

Полюбить всем сердцем такое транспортное средство, как Нива Шевроле, не составляет никакого труда. Автомобиль действительно прекрасен, сопровождается достаточным количеством преимуществ. К сожалению, практически невозможно в современной действительности встретить устройство или механизм, в котором отсутствуют изъяны.

Шевроле Нива тоже не стала исключением, поэтому совсем неудивительно, что после некоторого периода непосредственной эксплуатации этого транспортного средства, начинают поступать жалобы от автовладельцев. Особенно такой поток некоторых недовольств активизируется в зимний период.

Связаны жалобы с тем, что на Ниве Шевроле печка совсем не дует в ноги, которые очень быстро промерзают, лишая комфорта и водителя, и пассажиров. Почему печка отказывается дуть в таком направлении не является загадкой. Просто большинство водителей убеждено, что это является технической недоработкой по причине недостаточного внимания со стороны конструкторов, разрабатывавших такую модель.

Чтобы обеспечить должный комфорт для водителя и пассажиров, потребуется проводить доработку привода заслонок печки.

Так можно договориться с печкой Нива Шевроле и заставить её равномерно прогревать салон.

Печка хорошая (если исправная). Печка горячущая,в салоне тепло,в ноги не могу найти от куда дуть…

Фильтр очищает воздух от пыли и инфекций, проникающих с улицы; удалять воздушные пробки при холостом ходе мотора и приглушенном; прочищать патрубки с помощью лимонной кислоты или специального средства, так как охлаждающая жидкость плохого качества образует осадок и наросты в патрубках. В результате, он не может эффективно дуть сразу в нескольких направлениях, но при направлении потока в сторону ног, воздух распределяется куда угодно, но только не в нужную сторону. Делается это следующим образом:

Если перевести рычаг в противоположном левом направлении до упора, воздух будет поступать между боковыми и верхними дефлекторами. Собственно, это конструктивная особенность данной модели.

К сожалению, практически невозможно в современной действительности встретить устройство или механизм, в котором отсутствуют изъяны. Шевроле Нива тоже не стала исключением, поэтому совсем неудивительно, что после некоторого периода непосредственной эксплуатации этого транспортного средства, начинают поступать жалобы от автовладельцев. Особенно такой поток некоторых недовольств активизируется в зимний период.

Связаны жалобы с тем, что на Ниве Шевроле печка совсем не дует в ноги , которые очень быстро промерзают, лишая комфорта и водителя, и пассажиров.

Почему печка отказывается дуть в таком направлении не является загадкой. Просто большинство водителей убеждено, что это является технической недоработкой по причине недостаточного внимания со стороны конструкторов, разрабатывавших такую модель.

Радиатор нужно периодически чистить, а резистор в случае неисправности приобрести новый и установить. Чистку проводят сжатым воздухом или пылесосом, промышленным феном; может выйти из строя блок управления печкой, так называемый контроллер, отвечающий за регулировку температуры салона.

Рекомендуем: Как правильно эксплуатировать дизельный мотор зимой?

Это уже проблема с электроникой, для ее устранения нужны услуги специалиста. Рекомендации для нормальной и длительной работы системы нагревания-охлаждения в Шевроле Нива: Фильтр очищает воздух от пыли и инфекций, проникающих с улицы; удалять воздушные пробки при холостом ходе мотора и приглушенном; прочищать патрубки с помощью лимонной кислоты или специального средства, так как охлаждающая жидкость плохого качества образует осадок и наросты в патрубках.

При температуре минус 20 градусов система отопления Шевроле должна нагревать верх салона в среднем до 10 градусов, а в ноги идет температура на градусов выше.

Также можно относительно плавно регулировать количество воздуха, подаваемого в разные стороны. После такой переделки можно столкнуться со снижением силы потока воздуха. Связано это с перераспределением воздуха.

Chevrolet Niva 2004, 80 л. с. — самостоятельный ремонт

Результат, при среднем положении в салоне все же достаточно прохладно. Чтобы устранить этот недостаток, вам потребуется ненужная пластиковая канистра.

Отрезаем от него горлышко и крепим к дефлектору. В итоге получается достаточно мощный и целенаправленный поток.

Причиной холода в салоне может оказаться и простой отказ отопителя. Поэтому, рассмотрим самые распространенные причины поломок. Все они лежат на поверхности, и в принципе характерны для многих современных автомобилей. Самой частой причиной является перегорание предохранителя. Проверьте соответствующий предохранитель, и замените его при необходимости.

Основные причины когда печка не дует в ноги тёплым воздухом

Радиатор отопителя потёк

Перед тем, как потрошить воздуховоды и воздушные заслонки, нужно убедиться, что антифриз прогревается до своей рабочей температуры.

А это может зависеть от массы факторов — качество помпы, герметичность системы и радиатора отопителя, в том числе, правильной работы термостата, качества охлаждающей жидкости. Если же температура при полностью прогретом моторе в пределах 80-90 градусов, ищем причины недодува в ноги в конструкции отопителя.

Включаем максимум жары.

Особенностью печки на Шевроле Ниве считается отсутствие крана радиатора печки, то есть, антифриз зимой и летом циркулирует по полному кругу и проходит через радиатор отопителя. Учитывая этот факт, на заводе несколько усложнили конструкцию воздуховодов и воздушных заслонок — в Шевроле Ниве их две.

Заслонка верхних дефлекторов.

Одна работает на фронтальный обдув, вторая отвечает за подачу воздуха к ногам передних и задних пассажиров и водителя. Именно с этой заслонкой и возникают проблемы, которые постараемся решить.

Правильно включаем обдув ног

Оказывается, даже после нескольких лет владения Нивой Шевроле, не каждый знает, как правильно включить обдув ног тёплым воздухом. Используя регуляторы скорости вращения вентилятора и регулятор положения заслонок, при этом используя здоровую логику, мы можем столкнуться с ситуацией, когда весь поток горячего воздуха направляется на ветровое стекло и в лицо водителю и переднему пассажиру. Конечно, при этом в машине тепло, даже жарко, но ноги мёрзнут.

Практика показала, что Шнива имеет особенный алгоритм подачи горячего воздуха в ноги. На большинстве экземпляров это делается так:

1. Прогреваем двигатель до момента, пока поток тёплого воздуха не будет ощущаться рукой явно.
2. Переключатель скоростей вращения вентилятора устанавливается на четвёртое положение, 4-ю скорость.
3. Поворачиваем ручку направления обдува ровно на 12 часов.
4. Сразу же возвращаем её в положение около 10-11 часов.

   Правильное положение регулятора обдува печки.

5. Воздушная заслонка издаст характерный щелчок, поток воздуха пойдёт в ноги. Теперь можно устанавливать интенсивность обдува на своё усмотрение.
6. Если с первого раза этот метод не сработал, со второго-третьего раза срабатывает в 90%!случаев.

Запомнив эту последовательность, придётся таким образом включать обдув несколько раз, после чего заслонка притрётся и будет сама находить нужное положение в соответствии с пиктограммой на рукоятке регулировки.

Все дело в неточности сборки узла отопителя — люфты и зазоры мешают распределять воздух и устанавливать заслонку в нужном положении с первого включения.

Замена охлаждающей жидкости Нива Шевроле, Нива, ВАЗ

NIVA CHEVROLET замена радиатора охлаждения двс

CHEVROLET NIVA замена радиатора охлаждения двс (с кондиционером )

Замена радиатора печки Chevrolet Niva

Основные жалобы, которые возникают у автовладельцев Шеви Нива на печную отопительную систему – течь охлаждающей жидкости с радиатора печки. Определить неисправность достаточно просто – ковровое покрытие на полу в районе переднего пассажира становится влажным, а в салоне пахнет тосолом. Причиной течи также может быть краник печки или отопительный патрубок, допустим, плохо затянутый хомут, но сам радиатор также течет достаточно часто. РП Chevrolet Niva с завода устанавливаются алюминиевые, высоким качеством детали не отличаются.
Работа по замене радиатора печки выполняем следующим образом:

• из системы охлаждения сливаем тосол (в том числе и с блока цилиндров);
• откручиваем саморезы (3 шт.), демонтируем правую боковину бардачка;
• снимаем бардачок, отсоединив от него все провода, он демонтируется достаточно легко;
• под радиатор отопителя следует проложить какую-нибудь ветошь или целлофановый пакет, потому что тосол в любом случае потечет;
• раскручиваем два хомута крепления печных патрубков, откручиваем саморезы крепления РП в корпусе;
• сдергиваем шланги и отводим их по максимуму в сторону кузову – так они не будут мешаться;
• затем вынимаем сам радиатор печки;
• устанавливаем на место новый РП, в некоторых случаях приходится подпиливать или подламывать край корпуса печного радиатора, чтобы деталь встала на место;
• устанавливаем на место патрубки, затягиваем хомуты;
• ставим на место бардачок и боковую правую пластмассовую панель;
• заливаем тосол, запускаем двигатель, проверяем, нет ли течи через РП или печные патрубки;
• если все в порядке, замену радиатора печки «Шеви Нива» можно считать законченной.

Как видим, на автомобиле Chevrolet Niva в комплектации без кондиционера замена РП особой сложности не представляет, что нельзя о работе, которую необходимо выполнить на машине с системой кондиционирования.

Замена радиатора CHEVROLET NIVA, не так всё страшно как казалось

Как уберечь патрубки от хомутов.)

https://youtube.com/watch?v=8UuJJDiiVUE

Chevrolet Club — Информация

Перво-наперво, проверяем струю в расширительном бачке на холостом ходу. Должна быть бодрая струя. Если струи нет, то выкидываем помпу на мусорку. Помпа должна быть родная, никакая копеечная не пойдет, у нее меньше крыльчатка. С не родной или неисправной помпой струя в бачке появляется только при перегазовке.

Помпа и ,тест. Лёх писал а :. Доброго всем времени суток! Хочу тоже внести свой небольшой вклад на форум если это конечно еще кому то интересно. Не так давно у меня были проблемы с отопителем которые я решил заменой помпы. Если я не правильно прилепил тему прошу поправить.

Суть моей проблемы состояла в том, что при хорошо прогретом двигателе температура в салоне оставляла желать лучшего. Сильный поток воздуха из отопителя был чуть теплым. Благодаря уважаемым участникам форума было принято решение менять помпу. Дейсвительно в моем случае струя в бачке на холостых оборотах вообще отсутствовала, появлялась только ближе к оборотам двигателя. Сняв помпу оказалось что стояла «хепа» с маленькой крыльчаткой:. Крыльчатка «хепы» в диаметре равна 64мм. Крыльчатка «ТЗА» в диаметре равна 72мм.

Замер температуры воздуха из отопителя в режиме на стекло при хорошо прогретом двигателе до замены помпы показал вот такой результат: После замены помпы на оригинальную появилась уверенная струя в расшерительном бачке на холостых оборотах и значительно повысилась температура воздуха отопителя в том же режиме на стекло: Теперь я ощутил тепло, даже выкручиваю регулятор тепло-холод на 12 часов иначе жарко..

Особенно непонятно наличие колесика у лобового стекла. Что мы теперь можем понять из этой схемы? Теоретически, оттуда ничего не дует, пока не поставить в положение фронт.

На практике, из фронта постоянно поддувает, если заслонки не лечена по технологии ниже. Короче, надо покрутить колесико в положении фронт. Почувствовать что оттуда дует и больше никогда не трогать. Дополнительный обдув лобового никогда не помешает. Схема, есть ошибки, но не координальные, главное уловить смысл. Лечение по технологии улучшает координально согрев ног.

Показаниям к лечению служит:. Такой бонус значительно повышает комфорт в салоне авто, когда в мороз заслонки стоит ноги-стекло.. Bigfoot писал а :. Все работает отлично , сейчас дует туда куда я хочу , в ногах ташкент даже к задним пассажирам в ноги дует раньше такого не было.. Лучше повысить эффективность обогрева ног путем исключения утечек воздуха из больших технологических отверстий подиумы под крепления тросиков заслонок , с которыми на заводе ни кто не морочится.

Отверстия сквозные, из них выдувает воздух из печки.. Вот они видны на просвет. Далеко в них поролон не суйте, иначе зажует заслонкой тепло-холодно. На фото самая огромная в центре. Заслонка своей маленькой загогулиной справа может защимить и затащить кусочки поролона внутрь. Откуда еще может сифонить холодный воздух?.

Со стыков детали номер 4. Владельцы Шнив с кондеем можно расслабиться или напрячься. Ибо просто сняв бардачок ничего не решат. Но проконтролировать можно, сняв бардачок и в мороз проскочив с ветерком, пассажир может все прощупать.. С остальными стыками проблем не обнаружено. Может это успокоет владельцев эльцэ комплектаций.

Замена радиатора печки Chevrolet Niva 4х4 Шевроле Нива 2005 года

Принцип функционирования

В автомобиле Шевроле Нива происходит циркуляция охлаждающей жидкости не только в блоке двигателя и радиаторе охлаждения, но и в радиаторе печки. В результате этого возможен процесс теплоотдачи нагнетаемому потоку воздуха. Воздух нагнетается посредством работы вентилятора, который приводится с помощью электродвигателя.

В ранних версиях автомобилей семейства ВАЗ контур, содержащий радиатор печки, запитывался из большого круга циркуляции. Это означало то, что пока термостат закрыт, в салон попадал только холодный воздух. Прогреваться печка начинала после открытия термостата. Из салона автомобиля можно было перекрыть кран магистрали, отключив при этом печку. В современный автомобилях, в том числе и Шевроле Нива, контур с радиатором печки запитан от малого круга. Теплый воздух начинает попадать в салон сразу после начала прогрева двигателя. С панели управления можно регулировать температуру поступающего воздуха. Однако от традиционного крана решено было отказаться, так как он постоянно выходил из строя (возникала течь, забивался отложениями и солями). Теперь управление осуществляется путем поворота заслонки, которая направляет воздушный поток через радиатор или, минуя его.

Принцип работы печки на автомобиле Шевроле Нива выглядит следующим образом.

Водитель управляет интенсивностью подачи воздуха, установив скорость вращения вентилятора, температурой воздуха (регулирование заслонки) и распределением воздуха. Также на панели имеется рычаг включения рециркуляции.

Он обеспечивает забор воздуха из салона автомобиля. Такой режим считается временным и включается при осуществлении быстрого прогрева салона, а также, когда на улице распространяется запах дыма, гари от попутных авто или пыль.

Не рекомендуется включать режим рециркуляции на длительное время, так как это ведет к постепенному повышению влажности воздуха в салоне. С течением времени начнут запотевать стекла.

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

• неисправность крана отопителя;
• повреждение патрубков радиатора;
• выход из строя добавочного резистора;
• повреждение радиатора;
• неполадки блока управления.

Рекомендуем: Самостоятельная установка автосигнализаций, точки подключения автосигнализации

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

1. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
2. Переключатель скоростей вентилятора отопителя устанавливается в положение 4.
3. Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
4. Если результат не достигнут, процедура повторяется.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней. Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ.

Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Видео: замена предохранителя печки на «Ниве Шевроле»

Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Ремонт отопителя салона

Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.

Замена тросика печки

Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.

1. Сиденье водителя отодвигается назад.
2. С панели управления заслонками снимаются ручки и откручиваются саморезы.
3. Панель демонтируется с левой стороны в месте расположения ног водителя.
   Для доступа к тросику потребуется снять механизм управления отопителем
4. Снимаются защёлки крепления тросиков.
5. Демонтируется механизм заслонки рециркуляции, и тросик вынимается.
6. Устанавливается новый тросик. Каждый его конец должен быть закручен в кольцо и надёжно зафиксирован.
   С помощью тросика изменяется поожение заслонки подачи воздуха
7. Сборка осуществляется в обратном порядке.
8. Проверяется работоспособность механизма.

Замена блока управления отоплением салона

Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.

1. От аккумулятора отсоединяется минусовая клемма.
2. Демонтируются все ручки с механизма управления отопителем. Для этого их нужно аккуратно потянуть на себя.
   Демонтируются все ручки с механизма управления отопителем
3. Плоской отвёрткой снимается рычаг циркуляции воздуха.
   Плоской отвёрткой снимается рычаг циркуляции воздуха
4. Отвёрткой поддевается и затем снимается облицовка блока.
   Отвёрткой поддевается и затем снимается облицовка блока
5. Под облицовкой крестообразной отвёрткой отворачиваются два самореза.
   Под облицовкой отворачиваются два самореза
6. Вынимается блок управления.
7. Снимается разъём с проводами, идущими к переключателю скоростей.
8. Отсоединяется колодка проводов, обеспечивающих подсветку блока.
   С блока управления снимается разъем с проводами
9. При наличии кондиционера отсоединяются все шланги, идущие от вакуумного выключателя.
10. Отвёрткой снимается скоба, удерживающая оплётку тросика заслонки, и другие аналогичные элементы.
11. От блока управления отсоединяются все тяги.
12. Новое или отремонтированное устройство устанавливается в обратном порядке.

После демонтажа блок управления ремонтируют или меняют на новый

Замена патрубков печки

Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:

1. Из системы сливается ОЖ.
2. Выкручиваются саморезы крепления бардачка, он снимается.
3. Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси.
4. Аналогичным образом снимается второго патрубок.
5. Устанавливаются и затягиваются хомутами новые шланги.
   При утечке тосола патрубки печки меняются на новые

Видео: демонтаж патрубков печки на «Ниве Шевроле»

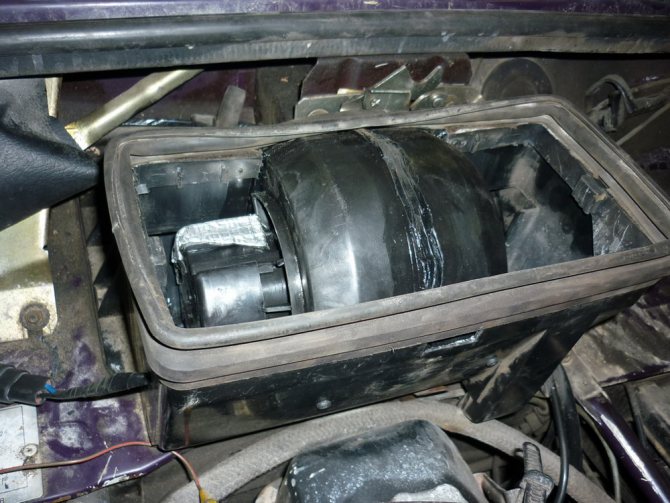

Замена вентилятора печки

Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.

Перед снятием электродвигателя печки нужно убедиться в его неисправности

Наиболее часто встречаются следующие причины его выхода из строя:

1. Отсутствие напряжение на электродвигателе из-за плохого контакта.
2. Видимые повреждения проводов электродвигателя из-за перетирания.
3. Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F18.
4. Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей.
5. Отсутствие зажигания.
6. Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации.

При неисправности элктродвигателя потребуется его демонтаж

В любой из перечисленных ситуаций электродвигатель потребуется снять.

Ремонт вентилятора системы отопления

Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.

Электромотор отопителя может не работать из-за внутренних загрязнений

Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.

Причиной выхода из строя электродвигателя может стать выработка щеток или якоря

Электродвигатель чистится и устанавливается на место или меняется на новый.

Ремонт радиатора печки

Основные признаки неисправности радиатора печки следующие:

• под ковриком на полу со стороны водителя скапливается ОЖ;
• в салоне присутствует запах ОЖ;
• при обогреве на стёклах образуется жирная плёнка, которую не удаётся смыть водой;
• печка плохо обогревает салон;
• снижается уровень ОЖ в расширительном бачке.

Утечка ОЖ из радиатора печки должна быть немедленно устранена

При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.

При выходе из строя радиатора печки обычно производится его замена

Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.

Видео: замена радиатора системы отопления

Ремонт и замена крана печки

Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.

При выходе из строя кран печки меняется на новый

Замена крана производится следующим образом:

1. На остывшем двигателе при полностью открытом кране печки сливается ОЖ.
2. Снимается тяговый тросик и бардачок.
   Для снятия тягового тросика рожковым ключом ослабляются гайки
3. Ослабляются и снимаются хомуты крепления патрубков.
4. Кран снимается.

При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах 900 руб.

Причины плохой работы печки

Снимается рычаг рециркуляции и извлекается облицовка панели. За облицовкой, с помощью отвертки вывинчиваются шурупы, и извлекаются лампочки подсветки панели приборов отопительной системы.

Отсоединяется клеммная колодка и откручивается болты крепления тяг. Отсоединяются тяги заслонок отопителя и переключатель электровентилятора отопителя.

Производится ремонт отопителя, если он того требует, и в обратном порядке устанавливается на место. Перед тем как приступать к снятию радиатора, необходимо купить новый радиатор. Сливаем антифриз с радиатора и удаляем фильтр подачи воздуха.

Для снятия фильтра необходимо открутить винты корпуса. Отсоединяем провода питания электровентилятора и отопителя. Выкручиваем винты крепления вентилятора и непосредственно самого отопителя.

Снимаем воздуховод обогрева, который предназначен для обогрева ног пассажиров сидящих спереди пассажиров. Открутить 2 самореза крепления печки и немного вытащить радиатор из гнезда.

Плоскогубцами или бокорезами сломать верхний уголок пластикового фланца радиатора. При монтаже нового радиатора предварительно среж уголок. После монтажа загерметизируй отверстие на месте срезанного уголка. Включи вентилятор на максимум и проверь утечки холодного воздуха на месте входа воздуховода от вентилятора в печку. Там нет заводского уплотнения и при утечках воздуха холодный воздух будет дуть в ноги пассажиру.

Я замазал герметиком , в машине стало теплее. Старый и худой радиатор удален.

Новый в процессе установки. При снятии старого радиатора был очень огорчен количеством ОЖ, которой он наполнил отопитель Так же рукой через отверстие для радиатора нащупал заслонку и понял, что рычажком она открывается процентов на Рукой выставил заслонку в вертикальное положение, рычажок никак не среагировал.

Замена отопителя своими руками

Итак, у вас потёк радиатор печки, чтобы удостовериться в этом и не заниматься “мартышкиным трудом” трогаем со стороны переднего пассажира патрубки радиатора, если сухие, то смотрим под водительским ковром лужу. Если лужа от антифриза, то она будет жирная и сладкая на вкус. Итак если все признаки совпадают, то вероятнее всего потёк радиатор.

Едем в магазин, покупаем радиатор. Я купил обычный алюминиевый за 500 рублей и на всякий случай хомутов. Так же вам понадобится 10 литров антифриза. Так же запаситесь коробочками под саморезы, ведь их будет реально много!

Сливаем антифриз. Чтоб вышло как можно больше подуйте в расширительный бачок.

Замена радиатора отопительный на Шниве

Сразу скажу что нужно снимать торпедо, если не хотите попасть на заправку кондея, хотя судя по догадкам и в том случае придётся снимать торпедо.

Первым делом снимаем бардачок, снимается легко, проблем не должно возникнуть.

Откручиваем центральную консоль вместе с магнитолой. Тут тоже ничего сложного.

Далее откручиваем декоративную панель центральной консоли, которая с боку. Ослабляем облицовку туннеля КПП. Для этого достаточно открутить по одному (вроде бы) крайнему саморезу. Со стороны водителя ближе к педалям, со стоны пассажира аналогично.

Далее начинаем разбирать декоративную облицовку

торпедо, попутно скидывая приборную панель и подрулевой кожух с переключателями.Вытаскиваем воздуховод, который находится за приборной панелью. Тут помучаться вам придётся с тросиками. Почему нельзя снять торпедо целиком? — спросите вы. Вот этот болт вам не даст.

Вот этот болт. И как вообще конструкторы умудрились сделать так чтоб он закручивался со стороны испарителя? Итак мы имеем такую вот штуку. Каркас торпедо вместе с рулевой колонкой.

Откручиваем карданчик рулевой колонки. И начинаем откручивать каркас торпедо, предварительно скинув всю проводку с неё. Аккуратненько вытаскиваем всё это из машины и вуаля. Вы почти добрались до радиатора.

Далее откручиваем корпус радиатора от испарителя и туннеля КПП. Тут вам встретится шуруп, каторый находится между кожухом испарителя и кожухом радиатора. Это реально засада! Откручивается с бубном и матами.

При сборке можно не закручивать, т.к. закрутить его ещё сложнее, а держать он ничего практически не держит. Вытаскиваем центральный воздуховод и воздуховод, который проводит воздух в ноги водителя. Вроде бы всё. Выкручиваем 2 шурупа на радиаторе. Вытаскиваем, ставим новый. И начинаем собирать в обратном порядке.

Если при сборке у вас осталось пара лишних саморезов, значит вы всё собрали правильно!

Спасибо за внимание! Если вдруг будут вопросы или я что-то может забыл добавить, обращайтесь, с радостью подскажу. Самое главное не бойтесь объёма работ и берегите себя!

Печка является центральным элементом системы отопления салона любого автомобиля. Любая её неисправность, особенно в холодное время года, приводит к весьма неприятным ощущениям. Хорошо работающая печка является залогом комфортного климата в салоне автомобиля.

Способы устранения проблемы

Однако, понимая, что плохой нижний обогрев является техническим промахом разработчиков авто, водители всё-таки не желают мириться с такой проблемой, стремятся самостоятельно что-то модернизировать, устраняя возникший дискомфорт. В принципе такие владельцы поступают правильно. Нельзя пасовать перед проблемами, важно искать пути их решения. Если самостоятельно сложно найти нужный вариант действий, то, посещая специализированные форумы, коллективным разумом прийти к правильному решению становится значительно проще.

Технические проблемы

Первоначально мы предлагаем вам разобраться, почему всё-таки именно на Ниве возникает такая проблема. В этом транспортном средстве система отопления и вентиляции взаимосвязаны. Воздух, проникающий извне, поступает в радиатор, далее он может подвергнуться подогреву, а уже после этого тёплые потоки будут перенаправлены в салон автомобиля. При этом разработчики обеспечили транспортное средство тремя основными путями поступления в салон тёплого воздуха. Всё зависит от того, какое положение переключателя установит водитель:

• При переводе рычага до упора в правом направлении воздух будет проникать через верхние дефлекторы.
• Если перевести рычаг в противоположном (левом) направлении до упора, воздух будет поступать между боковыми и верхними дефлекторами.
• Если рычаг установить по центру, воздух должен направляться как раз на ноги, но, к сожалению, на практике этого не удаётся добиться.

Следует отметить, что, выбирая первый вариант установки рычага, водитель сможет обеспечить хороший поток тёплого воздуха на лобовое стекло, способствуя быстрому устранению наледи, если таковая возникла. Останавливать свой выбор на втором варианте установки рычага опытные водители не рекомендуют, поскольку в этом случае тёплые воздушные потоки будут в основном устремлены под торпеду, для обогрева салона будут оставаться только «крохи».

Пути устранения

Теперь, когда стали понятны причины плохого обогрева особенно нижней части салона автомобиля, совсем не мешает вникнуть в предложенные нами рекомендации, что сориентируют вас на действия, совершая которые удаётся полностью устранить проблему.

Итак, больше всего проблема заключается в неправильной работе заслонок, которые недостаточно разворачиваются в нужном направлении, а также иногда совершенно закрываются. Помочь решить техническую задачу вам поможет старая банковская карта. Нет, вы не будете расплачиваться, тратить свои финансовые сбережения. Обратите внимание, мы предложили вам воспользоваться именно старой, уже ненужной картой. Нам просто очень нужно будет кое-что вырезать из пластика.

Теперь снимите декоративную панель отопителя, после этого извлеките регулятор работы заслонок. Держа в руках этот регулятор, демонтируйте его нижнюю часть. Рекомендуем вам не совершать поспешных движений, поскольку все детали этого регулятора выполнены из не очень прочного пластика. Сломать такие хрупкие пластиковые конструкции несложно. К сожалению, впоследствии это усложнит вашу работу, поскольку придётся ещё поорудовать паяльником, восстанавливая целостность конструкции.

Рекомендуем: Nissan Quasqai: замена ламп ближнего света

Теперь верхнюю заслонку установите в верхнее положение. Чтобы закрепить принудительно «намертво» такое положение заслонок, подготовьте подходящий по размеру кронштейн (можно его даже вырезать самостоятельно), а затем закрепите его при помощи саморезов. Обязательно убедитесь, что установленный вами кронштейн создаёт настоящее препятствие для выбора иного направления нижней заслонки. Из подготовленной пластиковой карты вырежьте новый путь движения воздушного потока, опалите края вырезанной детали и внедрите их в модернизированную вами конструкцию. Безусловно, после выполнения таких не очень сложных действий, вам необходимо вернуть устройство на место, проделывая все те же действия в обратном направлении.

К сожалению, предвкушая радость от высокой результативности собственного труда, вы вдруг обнаруживаете, что воздух направляется именно туда, куда вы этого и желали, но вместе с этим замечается, что сила воздушного потока стала меньшей. По этой причине проблема плохого обогрева ног не является полностью решённой. Однако мы предлагаем продолжить некоторые технические преобразования. Возьмите старую пластиковую канистру, вырежьте горлышко, установите его к дефлектору, надёжно его зафиксируйте при помощи саморезов. Такая совсем несложная техническая хитрость обеспечит усиление потока.

Дополнительные причины

Существуют ещё и дополнительные причины, по которым становится невозможным обогрев салона Нивы. Это может случиться в тех случаях, когда из-за короткого замыкания в электрической цепи автомобиля перегорает предохранитель. Безусловно, вам придётся выявить сгоревший предохранитель и его заменить. Точно так же выйти со строя может резистор, вам его тоже нужно будет извлечь, а взамен установить новый.

Если печка работает, однако вам не очень нравится мощность обогрева, рекомендуем проверить уровень охлаждающей жидкости. Как ни странно, но малое количество антифриза или тосола препятствует хорошему обогреву транспортного средства. Иногда, вливая охлаждающую жидкость, при этом не соблюдая рекомендации, выполняя все эти действия поспешно, водитель сам «завоздушивает» систему, по причине этого сила обогрева также падает. В этом случае нужно будет прокачать систему, чтобы ликвидировать возникшие в системе воздушные пробки.

Отразиться негативно на обогреве салона также могут:

• чрезмерное загрязнение вентилятора;
• выход со строя мотора печки;
• неисправность термостата;
• разрушение подшипников.

Итак, если вы будете внимательны к своему транспортному средству, будете сразу вникать в суть проблем, своевременно их устранять, следуя предложенному нами алгоритму, ваша Нива прослужит долго и будет радовать вас отменной работой.

Если это происходит регулярно, то имеет смысл проверить проводку. Также проблема может быть в самом вентиляторе. Для тестирования включите зажигание, и проверьте напряжение на выводах двигателя.

Если оно отсутствует, то придется заменить мотор.

Естественно, что каждый конкретный автомобиль имеет свои прорехи в системе отопления, поэтому единого рецепта лечения быть не может. Тем не менее можно малой кровью, не снимая переднюю панель и весь отопитель, доработать направляющие для заслонок так, чтобы основной поток тёплого воздуха подавался в ноги.

Для этого необходимо снять кожух с консоли с водительской стороны и по желанию кожух рулевой колонки. Перед нами со стороны печки — плашка, которая отвечает за направление движения обеих заслонок, а следовательно, и направление подачи воздуха.

Осталось открутить плашку с прорезями, в самой верхней прорези изменить форму с криволинейной на прямолинейную, сохраняя начальную и конечную точку. Изменив геометрию движения верхней заслонки, осталось жёстко зафиксировать нижнюю, которая отвечает за обдув ног. Достаточно зафиксировать рычаг нижней заслонки саморезом в положении обдува ног.

Теперь в ногах будет постоянно тёплый воздух, а его количество и пропорции между лобовым стеклом и ногами плавно выбираются обычным регулятором направления воздуха.

Система отопления и вентилирования Шевроле Нива

Объявление о продаже Kia Spectra 2008

Система отопления и вентилирования Шевроле Нива функционирует для повышения комфорта пребывания водителя и пассажиров в салоне автомобиля .

Устройство системы отопления

На всех автомобилях Шевроле Нива она состоит из узлов, обеспечивающих подачу уличного воздуха, его очистку и нагрев.

1. Отопитель в собранном состоянии;2. Боковой дефлектор;3. Воздуховоды;4. Центральный дефлектор;5. Мотор вентилятора;6. Место установки салонного фильтра;7. Промежуточный воздуховод;8. Промежуточный воздуховод;9. Воздуховод лобового стекла.

• Воздухозаборник представлен конусообразным каркасом, расположенным под ветровым стеклом. При движении автомобиля встречный поток аккумулирует воздушные массы и направляет их в отопитель.
• Отопитель – это полностью механизированная система. Радиатор печки шевроле нива, как составная его часть, обеспечивает теплообмен между охлаждающей жидкостью и воздушными массами. При повороте ручки управления в направлении «синей» зоны заслонка направляет поток внутрь, минуя радиатор.

По пластиковому воздуховоду массы устремляются к корпусу, в котором находится салонный фильтр Шевроле Нива. Их фильтрация имеет огромное значение для здоровья пассажиров, а также нормализует внутренний микроклимат.

Для циркуляции воздуха, когда приточной вентиляции недостаточно, предусмотрено его нагнетание. В воздушном канале встроен вентилятор, создающий разрежение в области перед фильтром и избыточное давление за ним. Такая конструкция способствует движению воздуха с улицы по воздуховодам в салон. Вентилятор печки шевроле нива может работать в нескольких режимах с различными скоростями. Переключение режимов осуществляется с центрального блока управления климатом.

Распределение воздуха происходит внутри центральной консоли. За счет воздушных заслонок воздух заданной температуры может попадать на центральный дефлектор, дефлектор ветрового стекла, боковые дефлекторы, а также направляться под ноги задним пассажирам.

Работа системы отопления и вентилирования Шевроле Нива

Зная назначение всех составляющих систему узлов, нетрудно описать всю их работу. На центральном блоке задается температура, распределение потока, а также режим вентилятора (по требованию). Воздух с улицы проходит фильтрацию и, в зависимости от положения воздушной заслонки, полностью или частично обогревается, проходя между сотами радиатора. По воздуховодам он через дефлекторы поступает в салон. Для обеспечения циркуляции воздуха при вентилировании предусмотрены специальные отверстия в кузове, а также в летнее время можно приоткрывать боковые стекла.

Необходимо следить за правильной работой всех узлов, в особенности, за состоянием салонного фильтра. Его загрязнение не только препятствует движению воздуха, но и способствует попаданию в салон бактерий и микроорганизмов, вызывающих заболевания. А если вдруг один из компонентов системы вышел из строя, то вам сюда.

Еюнинг печки Нива Шевроле: заставляем её дуть в ноги

Один из способов решения проблемы с плохим обдувом ног.

В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы.

Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки.

Тёплый воздух просто растекается по салону, уходя через неплотности в заслонках и воздуховодах. Естественно, что каждый конкретный автомобиль имеет свои прорехи в системе отопления, поэтому единого рецепта лечения быть не может.

Тем не менее можно малой кровью, не снимая переднюю панель и весь отопитель, доработать направляющие для заслонок так, чтобы основной поток тёплого воздуха подавался в ноги. Для этого необходимо снять кожух с консоли с водительской стороны и по желанию кожух рулевой колонки.

Плашка обдува

Перед нами со стороны печки — плашка, которая отвечает за направление движения обеих заслонок, а следовательно, и направление подачи воздуха. Осталось открутить плашку с прорезями, в самой верхней прорези изменить форму с криволинейной на прямолинейную, сохраняя начальную и конечную точку.

Кардинальное решение проблемы плохого обдува ног в том, чтобы закрыть поролоном одну заслонку ВООБЩЕ.

Изменив геометрию движения верхней заслонки, осталось жёстко зафиксировать нижнюю, которая отвечает за обдув ног. Достаточно зафиксировать рычаг нижней заслонки саморезом в положении обдува ног. Теперь в ногах будет постоянно тёплый воздух, а его количество и пропорции между лобовым стеклом и ногами плавно выбираются обычным регулятором направления воздуха. Так можно договориться с печкой Нива Шевроле и заставить её равномерно прогревать салон.

Процесс замены крана

Те автовладельцы, у которых изумительно развито инженерное чутьё, которых природа наделила конструкторскими способностями, сразу замечают, что слабым звеном в системе отопления Нивы Шевроле является вентилятор. Их также особо не устраивает конструкция воздуховодов. Именно по этой причине изначально рекомендуется провести модернизацию этих двух составляющих. Те, кто уже прошёл этот путь, утверждают, что останавливаться на достигнутом результате совершенно неразумно, поскольку, помимо этого, даже кран печки неспособен максимально качественно выполнять свою работу. Причиной этому является его малое внутреннее сечение. По такому неширокому пространству охлаждающая жидкость не может двигаться быстро, соответственно, невозможно рассчитывать на быстрый обогрев салона. Ещё хуже, когда отопление становится неэффективным по причине выхода со строя этого крана. В этом случае возникает необходимость провести определённые ремонтные работы, в процессе проведения которых у многих возникает вопрос, чем можно заменить кран отопителя на Ниве 21214. Мы поможем вам разобраться и в этом вопросе.

Демонтаж печки

Печку демонтируют следующим образом.

1. С аккумулятора снимается минусовая клемма.
2. Снимают приборную панель, выполняя те же действия, что и при замене блока управления.
3. Откручиваются винты крепления печки к поперечине панели приборов.
4. Печка вытаскивается из места установки.

Снять печку с автомобиля «Нива Шевроле» довольно просто

Если работает только четвёртая скорость

В случаях, когда моторчик отказывается работать на первой, второй и третьей скоростях, но на четвёртой крутит отлично, виноват тот самый резистор с тремя изолированными обмотками. Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч.

Резистор вентилятора

Снять и проверить резистор можно без демонтажа двигателя. Делается это так:

1. Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка.

   Откручиваем крайние правые винты крепления бардачка.

2. Получаем частичный доступ к двигателю, но этого достаточно, чтобы добраться до резистора.

   Отодвигаем бардачок, чтобы добраться до резистора.

3. Снимаем контактную колодку и отводим жгут проводов в сторону.

   Демонтируем контактную колодку.

4. Крестовой отвёрткой выкручиваем винт крепления дополнительного резистора.

   Выкручиваем винт крепления резистора.

5. Вынимаем резистор из корпуса.

   Контакты резистора.

   Вынимаем резистор.

6. Проверяем мультиметром целостность термопредохранителя. Если он неисправен, можно попытаться его заменить.
7. Установка нового или отреставрированного резистора проводится в обратном порядке.

Замена термостата Нива Шевролет

Необходимость в снятии термостата может возникнуть для его замены при нестабильном температурном режиме двигателя — перегреве или недостаточном прогреве. При этом полностью сливать охлаждающую жидкость не требуется. Для проверки термостата на автомобиле пустите двигатель и потрогайте рукой нижний шланг радиатора — он должен быть холодным. После того как температура охлаждающей жидкости достигнет 80-85°С, шланг должен начать нагреваться. Если этого не происходит, снимите термостат и проверьте его работоспособность.

Отказ термостата связан с заклиниванием термоклапана. Термоклапан может заклинить как в открытом положении, при этом двигатель будет долго прогреваться. Может термоклапан заклинить в закрытом положении, при этом двигатель будет перегреваться.

Снимать термостат необходимо только на полностью остывшем двигателе.

Вам потребуется отвертка.

1. Слейте часть охлаждающей жидкости, вывернув пробку из отверстия для слива жидкости блока цилиндров (см. «Замена охлаждающей жидкости»).

Отверткой ослабляем хомут крепления отводящего шланга радиатора

Снимаем шланг с патрубка термостата

Ослабляем хомут крепления отводящего шланга блока подогрева дроссельного узла, и снимаем шланг с патрубка термостата.

В зависимости от комплектации двигателя термостат по конструкции может отличаться. Если дроссельный узел с электронным приводом заслонки патрубок для подогрева дроссельного узла закрыт. И от него не отходит шланг подогрева дроссельного узла (рис. 5).

Ослабляем хомут крепления байпасного шланга и снимаем его с патрубка термостата.

Ослабляем хомут крепления отводящего шланга радиатора отопителя к патрубку термостата и снимаем шланг.

Ослабляем хомут крепления шланга подвода охлаждающей жидкости к насосу

Снимаем термостат.

Перед установкой проверьте термостат, для чего опустите его в воду, подогретую до 70-75 °С.

Нагревайте воду, постоянно перемешивая ее, до (80±2)°С.

При температуре (80±2)°С основной клапан термостата должен начать открываться. Если этого не происходит, замените термостат.

Установите новый термостат в порядке, обратном снятию.

Чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой смажьте патрубки термостата тонким слоем силиконового герметика.

Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).

Термостат с твердым термочувствительным наполнителем имеет основной и перепускной клапаны. Начало открытия основного клапана при температуре охлаждающей жидкости 79–82 °С, ход основного клапана не менее 6 мм.

На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора (на двигателе 21213) или дроссельного узла (на двигателе 21214). При температуре 78—85°С клапан начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 90°С основной клапан полностью открывается, а байпасный — закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 6,0 мм. Оценить исправность термостата можно по нагреву нижнего патрубка радиатора: он должен быть холодным, пока температура жидкости (по указателю) не достигнет 80—85°С, и горячим, когда она поднимется до 85—90°С. Термостат неремонтопригоден. При неисправности, потере герметичности, деформации патрубков его заменяют.
