Технические характеристики

Прежде чем обратиться к электросхеме двигателя и всего транспортного средства Волга 3110, стоит рассмотреть основные технические характеристики движка. 406 двигатель, который устанавливался на автомобиль, имеет высокие технические характеристики и простоту конструкции.

Так, в инжекторной версии были учтены недоработки карбюраторного варианта, а также модернизированные система охлаждения, система выхлопа и другие элементы.

Итак, рассмотрим, основные технические характеристики и особенности мотора 406 для ГАЗ 3110:

Подключение новой панели

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.

Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и электросхемой Газ 3110. Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Отсчет номеров соединений идет так: первый контакт — единственный непарный, вторым будет тот, который находится по диагонали снизу слева, если разъем расположен вертикально, а если горизонтально — то слева вверху по диагонали.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

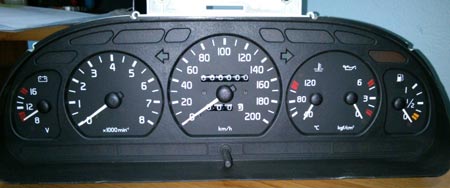

Комбинация приборов на панели газ 3110

Далее следует провести несколько простых манипуляций:

1. Скручиваем старую панель. Всего 4 самореза крепления панели, их нужно открутить.
2. Далее выкручиваем 6 креплений рулевой колонки.
3. Остается по два винта снизу и сверху старой панели, от которых также нужно избавиться.
4. На местах, где должны быть клеммы, ставим купленные детали для разъемов и начинаем монтаж по инструкции.

Теперь о нюансах подключения:

Первый контакт XP1 подключается на массу, иначе постоянно будет гореть индикатор EBD. Это соединение нужно добавить, как и два следующих.

Комбинация приборов ГАЗ нового образца 385.3801-10

Если все подключено верно, комбинация приборов будет работать исправно и на старой Волге. Конечно, придется изрядно попотеть, чтобы установить некоторые подключения, так как в машине они могут напрочь отсутствовать.

Основные неисправности

ГАЗ 3110 двигатель 406 инжектор относится к автомобиля, где ремонт выполняет достаточно редко, при условии нормального обслуживания. Но, даже самый совершенный силовой агрегат подвержен износу и поломкам.

Так, к основным неисправностям, которые встречаются у ДВС 406, относятся: частые поломки системы охлаждения, связанные с плохим исполнением термостата, троение, плавают обороты и плохой пуск.

Рекомендуется, ГАЗ 3110 с двигателем ЗМЗ 406 ремонт выполнять в условиях автосервиса, поскольку не всегда можно определить поломку. Это связано с неисправностью, когда заводится и глохнет ЗМЗ 406. В этом случае, проблема может скрываться в свечах зажигания или электронном блоке управления двигателем.

Если неисправность носит механический характер, то её легко устранить самостоятельно, а вот если проблема в ЭБУ или датчиках, то придётся совершить поездку в автосервис.

Установка дополнительной печки в салон автомобиля

Сегодня в автомобильных магазинах или в интернет-магазинах можно найти много разных моделей печек для салона авто. Здесь важно понимать, что дополнительная печка все равно будет врезаться в штатную охладительную систему. Владельцу нужно просто все правильно спланировать и аккуратно провести установку оборудования. Мы можем предложить следующий алгоритм действий:

• Подобрать подходящую модель обогревателя. Идеально подойдет прибор высотой 80 мм. Он хорошо встанет под переднее пассажирское сидение и не будет мешать его регулировке. Он должен иметь три вентилятора на 12V четыре сопла с противоположенной стороны. Лучше всего подойдёт алюминиевый радиатор и медные патрубки на 16 мм.
• Обогреватель лучше всего устанавливается в переднее положение, где не будет никому мешать и не испортит вид салона. Немаловажной деталью будет и тот факт, что это облегчит его крепление к ребру жесткости.
• Производим разгерметизацию системы охлаждения мотора.
• Подключаем шланги нового прибора последовательно основному отопительному агрегату. Для этого потребуется шланги и соединительные трубки на 16 мм.
• Прячем все патрубки под кожух ГАЗ-3110.
• Собираем регулятор новой печки по той же самой схеме, которая использовалась для основной системы обогрева.
• На панель управления выводим ручку регулировки.
• Проводим заглушку отвода ведущего от основной печки в тоннель. Это позволит увеличить напор горячего воздуха от основного отопителя для передних сидений.

Схема электрооборудования

Схема электрооборудования автомобиля и двигателя ЗМЗ 406 достаточно простая, особенно, когда имеется полная расшифровка всех обозначений. Рассмотрим, схему электросистемы, а также расшифровку основных технических обозначений:

Условные обозначения к электросхемам Волга 3110 с двигателем 406

Электрические схемы ГАЗ-3110 «Волга»

Защищаемые цепи автомобиля

Плавкие предохранителя левого блока

Цветовая маркировка плоских ножевидных предохранителей:

Плавкие предохранители правого блока

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110 Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

Устройство и схема спидометра Газ 3110

Спидометр с электрическим приводом Газ 3110 устроен по такой же схеме, как и у всех автомобилей-современников. Показания на шкале зависят от количества оборотов вторичного вала коробки передач. От него приводится в движение редуктор спидометра, в который встроен датчик. Датчик может быть нескольких типов и о нем мы поговорим отдельно. Сама же принципиальная электрическая схема работы спидометра показана на фотографии.

Принципиально, он устроен следующим образом. Частота вращения вторичного вала коробки передач преобразуется в электрические импульсы, которые с определенной частотой датчик передает на исполняющее устройство в панели приборов. Точный сервопривод преобразовывает электрический сигнал в механический и по типу механического спидометра приводит в действие стрелку спидометра и шестерни одометра. Также существуют цифровые одометры, где показания выводятся не в привычном аналоговом виде, а на жидкокристаллический дисплей. В принципе, нет никаких проблем с тем, чтобы и спидометр сделать полностью цифровым. Только все дело в привычке.

Человек привык оценивать данные по стрелочному индикатору, хоть ты кол ему на голове теши. Поэтому инженерам и приходится усложнять себе жизнь, дважды преобразовывая аналоговый сигнал в цифровой и наоборот. Даже самые навороченные конструктивно автомобили имеют нарисованные циферблаты панели приборов. Так организована приборка на БМВ 7-й серии предпоследнего поколения. Причем в зависимости от скорости движения, приборка может менять цвет и внешний вид.

Описание панели, недостатки, преимущества

ГАЗ-3110 имеет стандартную панель приборов, состоящую из трех основных круглых шкал и двух вторичных, размещенных по бокам. Вот информация, которую водитель может получить из их показателей:

• текущая скорость движения и общий километраж;
• обороты двигателя;
• уровень масла и его количество;
• заряд аккумулятора;
• количество бензина.

Панель приборов оформлена в сером тоне, не имеет каких-то ярких деталей, а в темное время суток ею пользоваться затруднительно. Многие пользователи часто подыскивают ей замену или внедряют в нее дополнительные элементы для улучшения функциональности.

Подсветка панели приборов для автомобиля Газ 3110

В целом новая версия панели имеет положительные отзывы, поскольку ею немного удобнее пользоваться, чем старой. Перед установкой этой модели стоит внимательно изучить инструкцию по ее эксплуатации.

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Возможные неполадки проводки и методы их устранения

Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:

1. Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
2. Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
3. Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
4. Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
5. Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с несколько сложнее, так как она оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

У автомобилей с другой подкапотный пучок электропроводки, и на ДВС нет многих датчиков, тех, что установлены на 406-ом движке.

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

На установлен электронный спидометр. Следует отметить, что на предыдущей спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110
