Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Расположен в передней левой части моторного отсека.

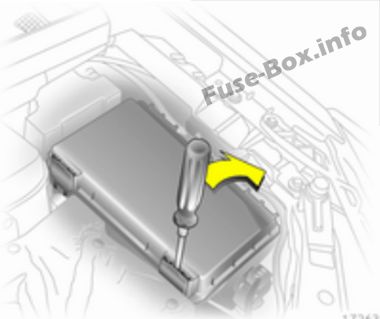

Вставьте отвертку в отверстие до упора и наклоните ее в сторону. Откройте крышку вверх и снимите ее.

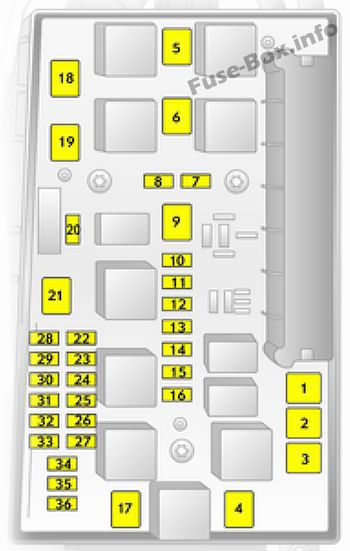

Схема блока предохранителей
Блок предохранителей имеет два разных назначения предохранителей в зависимости от варианта блока предохранителей в грузовом отделении.
Версия А
Распределение предохранителей в сочетании с блоком предохранителей в грузовом отделении версии A
| № | схема |
| 1 | ABS |
| 2 | ABS |
| 3 | Вентилятор салона электронный климат-контроль |
| 4 | Система обогрева и кондиционирования салона с вентилятором |
| 5 | Вентилятор радиатора |
| 6 | Вентилятор радиатора |
| 7 | Система центрального замка |
| 8 | Омыватель ветрового стекла, омыватель заднего стекла |
| 9 | Обогрев заднего стекла, обогрев наружного зеркала заднего вида |
| 10 | Штекер диагностики |
| 11 | инструменты |
| 12 | Мобильный телефон, информационно-развлекательная система, дисплей |
| 13 | Вежливый свет |
| 14 | Дворники |
| 15 | Дворники |
| 16 | Звуковой сигнал, АБС, выключатель стоп-сигнала, кондиционер |
| 17 | Фильтр дизельного топлива или система кондиционирования воздуха |
| 18 | Стартер |
| 19 | – |
| 20 | рожок |
| 21 | Электроника двигателя |
| 22 | Электроника двигателя |
| 23 | Регулировка угла наклона фар |
| 24 | Топливный насос |
| 25 | – |
| 26 | Электроника двигателя |
| 27 | Отопление, система кондиционирования, датчик качества воздуха |
| 28 | – |
| 29 | Усилитель руля |
| 30 | Электроника двигателя |
| 31 | Стеклоочиститель заднего стекла |
| 32 | Выключатель стоп-сигнала |
| 33 | Регулировка угла наклона фар, выключатель света, выключатель сцепления, прибор, модуль двери водителя |
| 34 | Блок управления рулевой колонкой |
| 35 | Информационно-развлекательная система |
| 36 | Прикуриватель, передняя розетка |
Версия B
Назначение предохранителей в сочетании с блоком предохранителей в грузовом отделении версии B
| № | схема |
| 1 | ABS |
| 2 | ABS |
| 3 | Вентилятор салона электронный климат-контроль |
| 4 | Система обогрева и кондиционирования салона с вентилятором |
| 5 | Вентилятор радиатора |
| 6 | Вентилятор радиатора |
| 7 | Система омывателя лобового стекла |
| 8 | рожок |
| 9 | Система омывателей фар |
| 10 | Аварийная разблокировка центрального замка |
| 11 | – |
| 12 | – |
| 13 | Противотуманные фары |
| 14 | Дворники |
| 15 | Дворники |
| 16 | Электроника модуля управления, система Open & Start, ABS, выключатель стоп-сигналов |
| 17 | Подогрев дизельного топливного фильтра |
| 18 | Стартер |
| 19 | Электроника трансмиссии |
| 20 | Кондиционер |
| 21 | Электроника двигателя |
| 22 | Электроника двигателя |
| 23 | Адаптивное переднее освещение, регулировка угла наклона фар |
| 24 | Топливный насос |
| 25 | Электроника трансмиссии |
| 26 | Электроника двигателя |
| 27 | Усилитель руля |
| 28 | Электроника трансмиссии |
| 29 | Электроника трансмиссии |
| 30 | Электроника двигателя |
| 31 | Адаптивный бой вперед, регулировка угла наклона фар |
| 32 | Тормозная система, система кондиционирования, выключатель сцепления |
| 33 | Адаптивное переднее освещение, регулировка угла наклона фар, выключатель света |
| 34 | Блок управления рулевой колонкой |
| 35 | Информационно-развлекательная система |
| 36 | Мобильный телефон, информационно-развлекательная система, дисплей |
Замена предохранителей
При выходе из строя каких-либо узлов электрической цепи автомобиля необходимо проверить блоки предохранителей Опель Зафира. Вышедший из строя предохранитель, например, прикуривателя необходимо вынуть из гнезда. При замене надо ставить предохранитель такого же номинала. Кратковременно можно применить предохранитель большего номинала, но только после проверки работы цепи номинальной плавкой вставкой, временно взятой из другого гнезда. Если новый предохранитель тут же сгорает, то необходимо искать причину короткого замыкания в цепи.
Можно проверить исправность предохранителя тестовой лампой. Такую работу можно проводить на любом автомобиле, например, на Зафира 2012 года выпуска. Видео такой проверки от канала Авто Мир представлено ниже.
Читайте также:
Блок предохранителей в багажном отделении

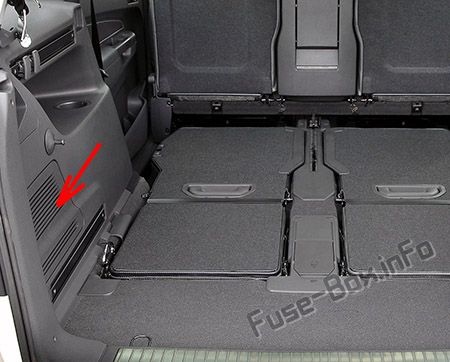

Расположение блока предохранителей

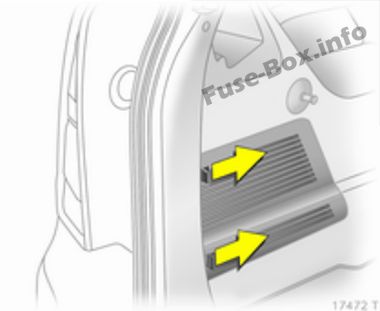

Блок предохранителей находится под крышкой с левой стороны грузового отделения.
Отожмите фиксаторы вперед и снимите крышку.
Схема блока предохранителей версии A
Назначение предохранителей в грузовом отделении версии A
| № | схема |
| 1 | Противотуманные фары |
| 2 | Розетка сзади |
| 3 | Розетка в грузовом отсеке |
| 4 | Фонари заднего хода |
| 5 | Задние стеклоподъемники |
| 6 | Кондиционер |
| 7 | Передние стеклоподъемники |
| 8 | Наружные зеркала с подогревом |
Чтобы заменить предохранитель, снимите соответствующий защитный колпачок.
Схема блока предохранителей версии B
Назначение предохранителей в грузовом отделении версии B
| № | схема |
| 1 | Передние стеклоподъемники |
| 2 | – |
| 3 | инструменты |
| 4 | Отопление, система кондиционирования, электронный климат-контроль |
| 5 | подушки безопасности |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | Обогрев заднего стекла |
| 12 | Стеклоочиститель заднего стекла |
| 13 | Помощь при парковке |
| 14 | Система отопления, кондиционирования |
| 15 | – |
| 16 | Распознавание занятости сиденья, система Open & Start |
| 17 | Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало |
| 18 | Приборы, переключатели |
| 19 | – |
| 20 | CDC |
| 21 | Наружные зеркала с подогревом |
| 22 | – |
| 23 | Задние стеклоподъемники |
| 24 | Штекер диагностики |
| 25 | – |
| 26 | Электрические складывающиеся наружные зеркала заднего вида |
| 27 | Ультразвуковой датчик, охранная сигнализация |
| 28 | – |
| 29 | Прикуриватель, передняя розетка |
| 30 | Розетка сзади |
| 31 | – |
| 32 | – |
| 33 | Система Open & Start |
| 34 | – |
| 35 | Розетка сзади |
| 36 | Розетка для буксирного оборудования |
| 37 | – |
| 38 | Центральный замок, клемма 30 |
| 39 | Обогрев левого сиденья |
| 40 | Обогрев правого сиденья |
| 41 | – |
| 42 | – |
| 43 | – |
| 44 | – |
Замена предохранителей
При выходе из строя каких-либо узлов электрической цепи автомобиля необходимо проверить блоки предохранителей Опель Зафира. Вышедший из строя предохранитель, например, прикуривателя необходимо вынуть из гнезда. При замене надо ставить предохранитель такого же номинала. Кратковременно можно применить предохранитель большего номинала, но только после проверки работы цепи номинальной плавкой вставкой, временно взятой из другого гнезда. Если новый предохранитель тут же сгорает, то необходимо искать причину короткого замыкания в цепи.
Можно проверить исправность предохранителя тестовой лампой. Такую работу можно проводить на любом автомобиле, например, на Зафира 2012 года выпуска. Видео такой проверки от канала Авто Мир представлено ниже.
Под капотом
Порядок замены следующий:
- Выключить зажигание.
- Открыть крышку блока. Для этого необходимо утопить шлицевую отвёртку в паз защёлки и отогнуть в сторону.
- Щипцы и запасные предохранители находятся в блоке багажника.
- Определить вышедший из строя предохранитель по схеме и по не рабочей электрической цепи. Также его можно определить по внешнему виду — он потемнеет и будет видна перегоревшая нить.
- Вынуть неисправную плавкую вставку и заменить новой.
- Проверить работоспособность цепи.
- Если повторного перегорания не произошло, то уложить щипцы на штатное место и установить крышку на место.
В салоне
На машине 2002, 2003 и других годов выпуска Зафиры первого поколения необходимо:
- Выключить зажигание.
- Откинуть вещевой ящик и, утопив боковые зажимы, снять его.
- Снять корпус, закреплённый на шлицевых винтах (4 шт.).
- Взять за выступ в нижней части монтажного блоки и вытащить его наружу. На задней части блока есть табличка с пиктограммами, обозначающими назначение предохранителей и реле.
- Вынуть щипцы, определить сгоревшую вставку, например, отвечающую за работу задних фонарей, и заменить её. Запасные предохранители находятся в блоке.
- Проверить работу электрики.
- Собрать все обратно.
На видео (пользователь Яков Видеркер) хорошо показан блок предохранителей Зафиры 2001 года.
В багажнике
Процесс замены предохранителей в блоке багажника почти не отличается от замены вставок под капотом.
- Выключить зажигание.
- Открыть заднюю дверь.
- Найти на боковой обшивке с водительской стороны крышку.
- Нажать на два фиксатора и снять её.
- Определить вышедшую из строя деталь.
- Вынуть щипцы, размещённые в блоке, и заменить предохранитель.
- Проверить электрическую цепь.
- Уложить щипцы на место.
- Закрыть крышку.
Где находится БП и его электросхемы
В электрической схеме автомобиля Opel Zafira второго поколения применяются два блока для размещения реле и предохранителей. Расположение основной коробки предохранителей Опель Зафира Б — под капотом. В багажнике находится дополнительный второй блок. Этот блок расположен за декоративной облицовкой на левом борту автомобиля.
Также на всех Зафира А блок предохранителей расположен в панели приборов в монтажном блоке в районе левой ноги водителя.
Схема предохранителей Опель Зафира А до 2000 года
Блок предохранителей под капотом
В подкапотном пространстве установлены два блока — основной и дополнительный. Ниже показано расположение подкапотных блоков в Зафире.
В дополнительном блоке установлены плавкие вставки для защиты самых нагруженных по силе тока цепей автомобиля.
Схема малого подкапотного блока предохранителей
-
Читайте также:
В блоке размещены следующие предохранители.
| Номер на схеме | Номинал, Ампер | Расшифровка |
| F1 | Резерв | Резерв |
| F2 | 80 | Свечи подогрева воздуха при пуске (только на дизеле) |
| F3 | 80 | Электродвигатель насоса ГУР (гидравлического усилителя руля) |
| F4 | 100 | Подогреватель воздуха в салоне от электрической спирали |
| F5 | 80 | Общая защита второго блока в багажнике |
| F6 | 80 | Общая защита второго блока в багажнике |
В основном блоке предохранителей Опель Зафира Б расположены реле для управления узлами автомобиля. В зависимости от комплектации, расположение реле может быть разным. Назначение реле на примере двух разных Опель Зафира 2006 и 2010 года выпуска.
| Номер на схеме | Назначение — вариант 1 | Назначение — вариант 2 |
| 1 | Блок расширенного функционала автомобиля | Аналогично |
| 2 | Первая ступень управления вентилятором на радиаторе | Аналогично |
| 3 | Вторая ступень управления вентилятором на радиаторе | Аналогично |
| 4 | Включение насоса жидкости омыва фар | Активация нитей обогрева стекла задней двери |
| 5 | Активация передних противотуманных фар | Отключение нагрузки |
| 6 | Управление скоростью работы электродвигателя щёток лобового стекла | Аналогично |
| 7 | Включение и выключение электродвигателя щёток лобового стекла | Аналогично |
| 8 | Управления скоростью вращения вентилятора печки и кондиционера | Аналогично |
| 9 | Дополнительный подогрев топлива (только дизель) | Включение компрессора климатической установки |
| 10 | Пуск стартера | Аналогично |
| 11 | Дополнительное управление для вентилятора на радиаторе | Аналогично |
| 12 | Подключения муфты компрессора климатической установки | Подача напряжения для звукового сигнала |
| 13 | Включение блоков управления системами двигателя | Аналогично |
| 14 | Дополнительный насос для подкачки топлива (только дизель) | Аналогично |
| 15 | Система зажигания | Аналогично |
Читать также: Cmd не поддерживает пути unc
Рядом с реле расположены плавкие вставки различного номинала. Существует два различных варианта расположения предохранителей в блоке под капотом.
БП в салоне
В панели приборов Опель Зафира Б предохранителей нет, такое расположение было характерно для Зафиры первого поколения, которое выпускалось до 2004 года. На таких машинах применялись блоки предохранителей, аналогичные Опель Астра G.
В этих блоках размещены следующие элементы.
Расшифовку реле можно увидеть ниже.
Блок предохранителей в багажнике
В багажном отсеке может быть два варианта блоков предохранителей — большой и маленький. При установке маленького блока основная масса предохранителей и реле переносится в блок под капотом (рассмотрено выше как «вариант 2»).
Вариант малого блока
Назначение реле и предохранителей на примере машины 2007 года выпуска.
| Номер на схеме | Номинал, А | Расшифровка |
| 1 | — | Реле подключения муфты компрессора |
| 2 | — | Реле активации очистки заднего стекла |
| 3 | — | Реле включения предупредительных ламп передачи заднего хода |
| F1 | 15 | Розетка в багажнике для дополнительного оборудования |
| F2 | 15 | Светотехника прицепа |
| F3 | 30 | Электросистемы привода стёкол на передних дверях |
| F4 | 30 | Электросистемы привода стёкол на задних дверях |
| F5 | 7,5 | Обогрев стёкол зеркал |
| F6 | 10 | Печка и кондиционер |
Назначение и расположение реле и предохранителей в большом блоке на примере машины 2011 года выпуска.
Opel Zafira A — предохранители и реле
Компактвэн Opel Zafira A, первое поколение модельного ряда Опель Зафира, выпускался в 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году. В данном материале мы покажем описание блоков предохранителей и реле Опель Зафира А, со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска, страны поставки и уровня оснащения Вашего Opel Zafira A.
Снятие и установка монтажных блоков
Для снятия монтажного блока предохранителей и реле, расположенного в багажнике автомобиля Опель Астра, вам потребуются: все инструменты, необходимые для снятия облицовки левой боковины багажника (см. Снятие и установка облицовок багажника), а также ключ «на 10» и две отвертки с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите облицовку левой боковины (см. «Снятие и установка облицовок багажника»).
3. Отсоедините от монтажного блока три колодки жгутов проводов, расположенные в его задней части.
4. . и одну колодку в передней части.
5. . для чего, нажав на стопоры, поднимите фиксаторы колодок.
6. …и отсоедините их от монтажного блока.
Примечание
Запомните или запишите расположение колодок — их фиксаторы разного цвета.
7. Сожмите фиксатор.
8. . и отсоедините от монтажного блока колодку жгута проводов, расположенную в его нижней части.
9. Двумя отвертками разожмите фиксаторы колодки жгута проводов, расположенной в верхней части монтажного блока.
10. . и отсоедините колодку от блока.
11. Отверните гайку крепления монтажного блока к боковине кузова.
12. . поднимите блок вверх настолько, насколько позволяет овальное отверстие в его корпусе, чтобы вывести нижние фиксаторы блока (показаны на фотографии стрелками) из зацепления с краем технологического окна в боковине кузова.
13. . и снимите блок.
14. Установите монтажный блок и все снятые детали в порядке, обратном снятию.
Для снятия монтажного блока предохранителей и реле, расположенного в подкапотном пространстве, вам потребуются: ключи «на 13» и TORX ТЗ0, торцовые головки «на 8», «на 10» и «на 13».
Примечание
Аккумуляторную батарею рекомендуем снять для удобства работы. Если снимать батарею не будете, отсоедините от ее клемм провода.
3. Отсоедините от держателя на корпусе верхней платы монтажного блока колодку жгута проводов и отведите ее в сторону.
4. Снимите крышку дополнительного блока предохранителей, преодолевая упругое сопротивление ее фиксаторов.
5. Для того чтобы случайно не повредить предохранители, извлеките их из гнезд дополнительного блока.
6. Отверните гайку крепления шины дополнительного блока к выводу монтажного блока.
7. Выверните три болта крепления верхней платы монтажного блока к основанию.
8. Снимите с держателя на плате монтажного блока колодку жгута проводов дополнительного блока предохранителей.
9. . и снимите плату, извлекая клеммы, расположенные снизу платы, из колодок жгутов проводов, установленных на основании монтажного блока.
Примечание
Так выглядят клеммы, расположенные снизу платы монтажного блока.
10. Отверните гайку крепления наконечника силового провода к плавкой вставке.
11. . и отсоедините провод от вставки.
12. Выверните болт крепления наконечника провода шины плавкой вставки к наконечнику «плюсового» провода аккумуляторной батареи.
13. . и разъедините провода.
14. Извлеките из гнезд основания монтажного блока три колодки жгутов проводов, преодолевая упругое сопротивление их фиксаторов, и отведите жгуты в сторону.
15. Отверните гайку крепления основания монтажного блока к кузову.
16. . и снимите основание.
17. Установите детали в порядке, обратном снятию.
