Генератор нельзя назвать слабым местом Lada Priora. По сути с периодичностью около 150 000 километров в нем нужно менять только щетки. Нюанс в том, что заменить сами щетки в “Приоре” нельзя. А в зависимости от комплектации автомобиля эта процедура может быть как достаточно простой, так и очень сложной. Или вообще потребует снятия генератора.

Поэтому в статье рассмотрим, какие щетки используются на “Приоре”, и как они меняются в машинах с кондиционером и без, а также без снятия генератора или с его демонтажем.

Переборка генератора ВАЗ 8,9,10,11,12,13,14,15 приора, газель волга , соболь

Как притереть щетки на двигателе стиральной машины

Виды щеток генератора

Щетки отличаются по поколениям «Лады Приоры», типам генератора, наличию кондиционера, разновидности двигателя (16 или 8 клапанов). Чем больше потребителей электричества (климатическая система, ЭУР, обогрев), тем большую силу тока должен поддерживать узел, поэтому критическая характеристика прибора – его ампераж. Встречаются версии на 14V:

• 90А;
• 115А;
• 120 ампер;
• 140 ампер.

Популярным выбором владельцев «Приор» становятся:

• БАТЭ на 90 А;
• КЗАТЭ на 115 А;
• «Бош» на 120 А;
• разработки «ВАЗ» на 115-120 А.

Щеточные узлы свои у каждой модели, хотя некоторые совместимы в рамках семейства.

Например, регулятор с артикулом К1216ЕН1 пригоден для генераторов «ВАЗа» 2170:

• 3701;
• 3701-01;
• 3701-17;
• 3701;
• 3701-01.

Подходит он и для некоторых других модификаций.

В продаже также есть реле нового образца с индексом в номере 3202:

• 3702;
• 3702;
• 3702.

Необходимые для ремонта инструменты

Для работы нужно подготовить следующий инструмент:

• торцевая головка с трещоткой на 8;
• ключ на 13;
• обычная плоская отвертка.

Цена замены щеток генератора без снятия и со снятием на ВАЗ 2113, 2114 и 2115 на 08.11.2019 года варьируется в пределах от 500 до 600 рублей. Недорого, но зачем платить? Самостоятельные работы вполне целесообразны, они не сложны, не требуют специальных навыков, и параллельно можно сделать ревизию состояния генератора и смежных узлов.

Инструкция по замене своими руками

Замена щеток генератора не предполагает наличия особых навыков, средств и даже времени.

Поэтапная схема действий проста:

1. Необходимо снять клеммы с АКБ.
2. Демонтировать регулятор, который обычно находится с противоположной стороны от генератора.
3. Прочистить держатель от грязи и пыли. Нелишней будет очистка пружин и контактного кольца, которые выполняют фиксирующие свойства.
4. В некоторых случаях целесообразно будет произвести притирку углевых устройств к коллектору. Это можно исполнить благодаря мелкой стеклянной шкурке с небольшой зернистостью.
5. После этого меняем старую щетку на новую. Щеточный держатель должен помогать детали скользить свободно, то есть щеткодержатель не должен прилегать плотно.
6. После этого в обратном порядке собрать щеточный узел и вернуть на место минусовой провод аккумуляторной батареи.

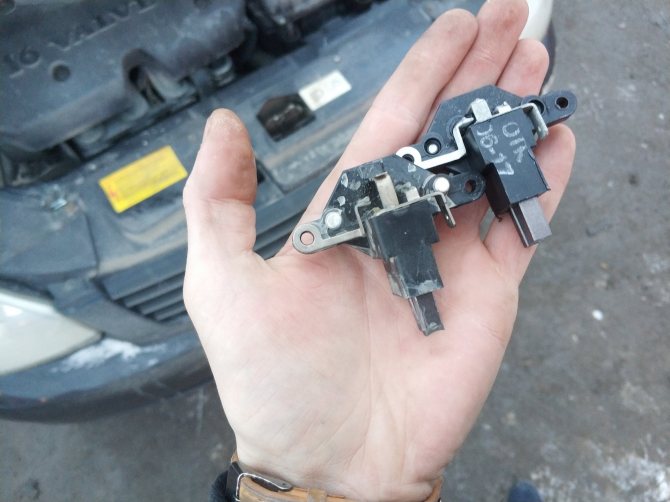

Щеточный узел

Цена вопроса

Ниже на фотографиях можно увидеть, что именно из себя представляют механизмы, о которых было сказано выше, а также узнать цену.

В каких случаях элемент нуждается в замене?

Щетки генератора, как было сказано выше, устанавливаются, помимо прочего, в грузовом транспорте, в двигателях городского типа и прочих механизмах, где ключевым элементом является электродвигатель. Не важно, в какой машине находится эта деталь – они всегда выполняют одну и ту же работу.

Для того, чтобы понять, стоит ли их менять, нужно наблюдать за тем, на сколько миллиметров они выступают из отведенного им места. Должно быть не менее пяти миллиметров. Если показатели ниже, значит щетки износились и пришла пора их демонтировать.

Графитовые изделия могут быть разных моделей. Эти модели друг от друга отличаются не только устройством, но и предназначением. Критерием выбора детали является электродвигатель и принцип, на котором он работает. Можно подобрать даже «стандартные» приспособления. Этот вид подойдет для большинства машин, но минус в том, что их качество оставляет желать лучшего. Ведь стоит помнить: от выбора щеток зависит «долгожительство» транспортного средства.

Несколько деталей для транспортного средства

В случае с двигателем, который предполагает большое количество оборотов, лучше всего покупать качественные графитные щетки, которые снабжены качественным составом. Он убережет детали от скорого разрушения, а потому транспортное средство будет дольше находиться в безопасности.

Целесообразным будет проверять исправность щеток раз в несколько лет. Плюсом в случае проверки функционирования детали является то, что нет необходимости извлекать генератор, ведь нужные детали расположены прямо сверху. Зачем и как поменять щетки на генераторе, мы расскажем далее (автор — Евгений Александрович).

Но в большинстве щетки генератора намекнут о замене такими показателями:

Щеткодержатель генератора

Когда пора менять генераторные щетки?

Основные признаки выхода из строя щеток на генераторе:

• самопроизвольное отключение электрических приборов при работающем двигателе;
• снижение яркости свечения или мигание контрольных ламп и штатной светотехники;
• падение напряжения в бортовой сети при работе силового агрегата;
• появление посторонних звуков (шуршания или писка) при работе генератора;
• включение контрольного индикатора отсутствия зарядки (лампа находится в комбинации приборов);
• быстрый разряд аккумулятора при движении автомобиля.

Щетки генератора.

Щетки генератора деталь которая есть практически в каждом автогенераторе.

Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.

Для чего предназначены щетки генератора?

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена щеток генератора?

1. Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
2. Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
3. Потеря мощности или просадка напряжения из за неплотного прилегания изношенной детали.
4. Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
5. Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Признаки, говорящие, что пора менять щетки генератора:

• Электроприборы автомобиля неожиданно отключаются (даже в процессе движения);
• Фары, габариты и даже подсветка салона тускнеет и мигает;
• Резкое снижение напряжения бортовой сети автомобиля ;
• Резкая разрядка аккумулятора, который в дальнейшем будет очень сложно перезарядить.

Каждый из данных пунктов может указывать на износ щёток генератора, которые располагаются внутри этого узла. Многие задаются вопросом, как проверить щётки. Для того чтобы проверить, какова остаточная длина щеток генератора, достаточно отключить генератор от АКБ и снять регулятор напряжения. После этой процедуры можно на глаз определить, насколько стёрлась любая из щёток генератора. Если длина будет менее 0, 5 сантиметра, менять щётки нужно однозначно. Проверка щеток должна проводиться при плановом осмотре генератора.

Замена щеток на ВАЗ-2106

Если автовладелец задумается о том, как поменять щетки на генераторе ВАЗ-2106, нужно знать, что данные элементы установлены на данном авто совместно с щеткодержателем. Заменить их можно, не снимая прибор с автомобиля. Некоторые для большего удобства демонтируют его и меняют элементы уже на снятом устройстве.

Для замены щеток нужно снять клемму провода с выхода генератора. Далее с помощью крестообразной отвертки следует отвернуть винт, крепящий щеткодержатель. Щетки из него должны выступать минимум на 5 мм. Если это не так, выполняется замена держателя. Через крышку генератора нужно удалить пыль. Затем в обратной последовательности необходимо установить держатель на генератор и поставить тот на место.

Как снять щетки с генератора, находящегося на автомобиле

Если прежний владелец поставил в генератор блок щёток с реле регулятором, то вопрос как поменять щетки на генераторе без снятия его с автомобиля решается намного проще, чем замена отдельных щёток. При достаточном месте в подкапотном пространстве, возможна и замена отдельно щёток, не прибегая к снятию генератора.

Все работы с электрооборудованием автомобиля следует начинать с отключения аккумулятора.

1. Снимается регулятор напряжения;
2. Меряется выработка щёток;
3. Отпаиваются старые щётки;
4. Зачищаются контакты;
5. Припаиваются новые щётки;
6. Проверяется свободное движение щёток генератора;
7. Устанавливается на место регулятор;
8. Подключаем аккумулятор и заводим машину.

Если всё прошло без ошибок, вам ещё долго не придётся мучиться с вопросом, как проверить щётки генератора. Теперь, зная в совершенстве устройство генератора после его разборки, вам не составит труда починить и другую неисправность генератора своими руками.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Как заменить щетки на снятом генераторе

При снятом генераторе работы по замене щёток пройдут заметно легче. Имея доступ со всех сторон, легко рассмотреть износ щёток и провести их замену. Главной проблемой в этом варианте станет снятие генератора с автомобиля. Нужно открутить крепёжный болт генератора, ослабив натяжение ремня, снять его и открутить крепёжные болты, соединяющие генератор с корпусом двигателя. Если генератор получится достать сверху, считайте, что вам повезло. Нередки случаи, когда для снятия генератора приходится снимать не только воздушный фильтр и патрубки, но даже снимать радиатор.

В первую очередь нужно очистить крепёжное место щёткодержателя от грязи и пыли. Можно протереть его растворителем и потом продуть сжатым воздухом. После этого нужно снять щётки, для этого их нужно отпаять. Оставив генератор без щеток, обязательно зачистите все контакты и проверьте пружины на упругость. Желательно после этого отполировать контактное кольцо.

Сама замена заключается в отпаивании старых проводов от выработанных щёток и припаивании их к новому комплекту. При проведении данной операции нужно соблюдать осторожность, так как материал щёток очень хрупкий. После установки щёток на посадочное место следует убедиться в их свободном ходу.

Монтаж новых щёток следует производить в обратном порядке, после чего генератор собирается и устанавливается на автомобиль. Рекомендуется при процедуре замены щёток менять и подшипники генератора. При установке генератора на автомобиль главное — это правильно отрегулировать натяжение ремня. При недостаточном натяжении ремень будет проскальзывать на роликах.

Где находятся щётки генератора

Менять щётки генератора не сложно. Они находятся в задней половине устройства и держатся за счёт одного болта. Сам щёточный узел находится рядом с контактными кольцами и подключён к регулятору напряжения. Рядом с кольцами щётки удерживаются пружинами. Зная схему устройства генератора, несложно найти щётки. Для замены понадобится стандартный набор инструментов:

Щётки можно заменить двумя способами, сняв генератор или не снимая его. Каким способом лучше воспользоваться подскажет конструкция автомобиля, а точнее место в подкапотном пространстве. При наличии свободного места ремонт щеток генератора не сложно провести без снятия узла, а если двигатель занимает всё подкапотное пространство, без снятия генератора не обойтись.
