Лада Калина замена бензонасоса

Устойчивость работы силовой установки в автомобиле достигается за счет корректного функционирования большинства узлов. В числе наиболее важных механизмов значится топливная система. Данное утверждение также справедливо для отечественной модели бюджетного сегмента Лада Калина. В узле топливоподачи рассматриваемого нами авто одним из главных компонентов фигурирует бензонасос.

Он призван обеспечить бесперебойное снабжение топливной рампы бензином в достаточном количестве и с заданной величиной давления. Далее топливо подается к впускным клапанам, расположенным в коллекторе. Это осуществляется посредством форсунок. Затем «факел» распыленного топлива смешивается с воздухом, образуя смесь в требуемой пропорции (регулируется с помощью ЭБУ), которая направляется в камеры цилиндров для сжигания.

Однако случается так, что насос не качает. Поэтому многих автовладельцев интересует, как проверить его и как снять.

Какие основные преимущества и негативные стороны насоса?

Первоначально конструктивные особенности указанного узла покажутся простыми. Однако чтобы детально уяснить принцип функционирования агрегата, потребуется перейти к разъяснению следующих аспектов.

Ситуация интересна в том, что бак для топлива в Лада Калина помещен разработчиками под днищем в кормовой части авто. С топливной рампой под капотом он связан посредством магистралей. Для возможности подачи бензина с заданным параметром давления потребуется эффективный и высокопроизводительный бензонасос.

Главной особенностью этого узла является то, что он функционирует на электрическом приводе. Это позволяет насосу не только эффективно подавать топливо к элементам системы впрыска, но и обладать завидной надежностью.

Основными преимуществами насосного агрегата топливной системы принято считать:

• своевременное обеспечение элементов впрыска потребным объемом топлива вне зависимости от режима работы мотора;

простой конструктив и приличный ресурс;

• высокая безопасность, ведь бензонасос перестает функционировать вслед за остановкой двигателя.

Далее рассмотрим основные недостатки, которыми обзавелся данный узел:

1. шумность во время функционирования;
2. потребность в постоянном охлаждении;
3. чувствительность к качественным показателям топлива.

Именно применение некондиционного бензина в комплексе с несвоевременностью замены фильтра может гарантированно повлечь выход из строя этого дорогостоящего агрегата. Бывает такая ситуация, когда мотор не качает. В данном случае, надо знать, как проверить его и в случае необходимости, как снять.

Регулировка сцепления Лада Гранта

Подшипник задней ступицы Лада Гранта

Объем топливного бака Лада Гранта

Необходимость очистки топлива

Для предотвращения неисправности насосного узла в Лада Калина требуется приобретать топлива только у проверенных поставщиков, а также своевременно склоняться к замене фильтрующего элемента системы.

Примеси подлежат фильтрации не только посредством указанного расходного компонента. Они также нейтрализуются:

• в сетке, расположенной на всасывающем патрубке насосного узла;
• в фильтрующем модуле для тонкой очистки топлива, который «врезан» непосредственно в магистраль;
• с помощью сетки, имеющейся возле регулятора уровня давления в рампе;
• сеткой до попадания внутрь форсунки.

Аспекты, отраженные в первых двух пунктах оказывают существенное влияние на корректный функционал насосного агрегата.

К замене фильтра в автомобиле Лада Калина требуется склоняться спустя интервал в 30 тыс. км. О необходимости очистки или замены сетки, присутствующей на патрубке насоса владельцы систематически забывают. Это не удивительно, поскольку производитель не регламентировал данный вид работ и не указал периодичность действий. Они начинают «шевелиться» только в ситуациях, когда бензонасос проявляет себя характерными сбоями.

Однако существуют рекомендации, базирующиеся на опыте владельцев. Они намекают на потребность в очистке или замене сетки (если она повреждена) спустя каждые 60 тыс. км (можно раньше).

Как обслуживать насос и каковы его основные поломки?

Агрегат системы питания в Лада Калина не всегда требует собственной замены. Иногда можно обойтись ремонтом. Для этой цели потребуется предварительно запастись потребным инструментом.

Диагностирование узла осуществляется посредством мониторинга его двух основных параметров:

• рабочего давления;
• производительности.

После демонтажа устройства нелишним будет замер его номинального тока и аналогичного показателя во время максимума нагрузки. Для осуществления данных измерений потребуется поместить насосный агрегат на специальный стенд.

Первый этап контроля — замер напряжения на питающем разъеме, который коммутирован непосредственно с сетью. Этот показатель должен равняться 12 Вольтам. Рабочий насос выдает себя характерным шумом. Недостатком данного метода является возможность некорректного показания диагностирующего прибора в случае присутствия в коммутационной цепи насоса слабого контакта. По факту рабочее напряжение может быть значительно ниже обозначенных 12 Вольт, а прибор покажет именно это значение.

ЗАМЕНА БЕНЗОНАСОСА КАЛИНА ГРАНТА ПРИОРА И ДАТЧИКА БЕНЗОБАКА . REPLACEMENT OF THE BENZONA PUMP.

Одной из причин, побуждающих прекращение функционирования насоса, является выход из строя управляющего реле. Данная поломка весьма легко поддается диагностированию. На панели приборов расположен специальный символ, подающий сигнал водителю Лада Калина, если в системе возникает обозначенная неисправность.

Замена бензонасоса. Топливный Бензонасос. Приора, Ваз 2112, 2110, Гранта, 2109 -2115, Лада калина.

Замена топливного фильтра или топливного насоса на Kia Rio 3 и Hyundai Solaris

Замена сетки бензонасоса на Лада Калина, Приора , Гранта, ВАЗ 2110 … 2115

Замена сеточки бензонасоса на Калине

Устойчивую, надежную, бесперебойную работу мотора Лады Калина обеспечивает комплекс систем, наиболее значимой из которых является топливная система.

Она включает в себя множество механизмов, действующих слаженно, взаимодополняющих друг друга, поэтому, когда из рабочего строя выходит даже самая малейшая деталь, это негативным образом сказывается на работе всей топливной системы.

Сегодня мы поговорим о том, как заменить сеточку бензонасоса на Калину, а также раскроем наиболее важные вопросы, касающиеся бензонасоса. Итак, поехали.

Что такое бензонасос

Бензонасос является ключевой составной частью системы питания, в его рабочую задачу входит бесперебойная, своевременная подача горючего в систему.

В каждой модели конструкция и местонахождение бензонасоса уникальны, у Лады Калины, это устройство расположено в противоположной стороне от силового агрегата.

С одной стороны, такое расположение позволяет выиграть в технических возможностях машины, но с другой, требуется более мощная работа устройства, нежели у моделей, в которых бензонасос расположен ближе к двигателю.

Для того, чтобы бензонасос у Калины справлялся со своей работой, он представлен в электрическом варианте. Его преимуществами является:

• простота конструкции;
• хорошая подача горючего;
• безопасность.

Но, как того стоило ожидать, электрика у Калины пока что не является сильным местом, она часто выходит из строя, что является главным минусом.

Кроме того, в число недостатков бензонасоса Лады Калины входит повышенный уровень шума, чувствительность к качеству бензина, а также тот факт, что он нуждается в охлаждении.

Вопрос с качественным бензином в нашей стране, к большому сожалению, до сих пор остается не решенным, это является одной из причин, почему топливная система Лады Калины выходит из строя.

Забиваются фильтры, что нарушает работу всего механизма и в итоге, приводит к отказу насоса.

Вот почему фильтры, или, как их еще называют, сеточки, необходимо регулярно менять.

Об этом мы и поговорим, но прежде, давайте разберемся, а какие же бывают неисправности у бензонасоса Калины?

Виды неисправностей:

• Одной из наиболее частых неисправностей насоса является быстрое снижение давления после того, как запускается мотор. Этот факт говорит о серьезных нарушениях, которые могут быть спровоцированы либо дефектом клапана, либо поломкой регулятора уровня давления, вполне возможно, что забились и форсунки. Резкое падение давление приводит к проблемам в запуске двигателя, что, если не исправить поломку, и вовсе может привести к выходу двигателя из рабочего строя.
• Случается и так, что двигатель теряет в мощности, или вовсе, движок не заводится, хоть на холодную, хоть на горячую. Все это случается в случае, когда рвется мембрана или пружина, изнашивается шток или происходит засорение фильтров, причем, последнее происходит чаще, чем что-либо другое.
• В любом случае, обнаружив, что с топливной системой что-то не так, следует прежде всего проверить состояние фильтров, потому что они, из-за некачественного бензина, засоряются довольно быстро, и, лучше менять их своевременно, не дожидаясь проблем. Теперь о том, как самостоятельно поменять сеточку от насоса.

Замена сетки бензонасоса на Гранте

Думаю, не стоит лишний раз объяснять, что устройство топливного насоса на автомобилях Калина и Гранта совсем не отличается. Именно поэтому весь процесс по замене составных частей бензонасоса на приведенных выше автомобилях будет одинаковым. Также, стоит отметить, что если сравнивать с моделями 10-го семейства ВАЗ, то там есть некоторые моменты, которые имеют различия.

Причины засорения сетчатого фильтра на Гранте

Менять сетку приходится не так часто, так как при заправке нормального топлива, она может спокойно отходить и более 100 000 км. Но могут появиться симптомы, которые говорят о забитой сеточке бензонасоса:

• плохой запуск двигателя
• недостаточное давление в топливной системе
• провалы при нажатии на педаль газа
• двигатель стал медленно набирать обороты

Если вы стали замечать выше описанные проблемы, то первым делом стоит посмотреть на сетчатый фильтр и при необходимости его заменить.

Порядок замены сетки бензонасоса на Лада Гранта

Так как топливный фильтр на автомобиле Лада Гранта находится непосредственно в баке, то его необходимо оттуда извлечь. Для этого откидывается одна половина заднего сиденья, после чего отворачивается два винта крепления лючка. Под ним находится топливный насос. Чтобы его извлечь, необходимо выполнить следующие действия:

1. Сбросить давление в системе питания автомобиля
2. Отключить колодку с проводами питания
3. Отсоединить две топливных трубки от крышки бензонасоса
4. Сдвинуть в сторону стопорное кольцо, которое фиксирует насос в баке
5. Вытащит весь модуль в сборе

После этого уже можно без особых проблем приступать к извлечению сетчатого фильтра.

Немного отводим в сторону три фиксатора — защелки, которые наглядно показаны на фото ниже.

Теперь сдвигаем нижнюю емкость, чтобы разъединить модуль как бы на две части, предварительно отсоединить трубку, что показана на фото.

Теперь уже до конца разъединяем две части модуля.

Теперь нам представляется полный доступ к сетке, и достаточно ее поддеть отверткой, чтобы она отошла со своего посадочного места. Возможно, придется приложить немного больее усилие, чем ожидается, но снять ее без особых проблем можно.

В результате получаем снятый сетчатый фильтр, как видно, достаточно сильно загрязненный, хотя в данном примере рассматривается автомобиль с пробегом всего 65 000 км.

Теперь берем новую сеточку и устанавливаем ее на свое месте в обратной последовательности.

На фото выше видна черная резиновая заглушка. Разумеется, что ее необходимо вытащить перед установкой. Также тщательно промойте емкость насоса внутри и снаружи, чтобы на нем не осталось частиц грязи и другого мусора!

Для этого лучше всего использовать специальное средство для очистки карбюратора или инжектора, типа того, что показано выше. Затем уже можно собирать всю конструкцию и устанавливать ее в бензобак.

Признаки неисправности и замена бензонасоса на Лада Гранта

Основными признаками неисправности бензонасоса ВАЗ на автомобиле Лада Гранта, является падение давления в топливной системе, и как следствие этого машина движется рывками, двигатель нельзя раскрутить до максимальных оборотов. Также если вы слышите не характерные звуки в районе задних сидений, похожи на кратковременное подвывание, то скорей всего пришло время ремонта автомобиля, а именно замены топливного насоса вашей Гранты.

Порядок замена бензонасоса ВАЗ на Лада Гранта

1. Открываем монтажный блок предохранителей, который находится на торпеде слева от водительского места, и вынимаем нужный нам элемент, который отвечает за бензонасос.
2. Приподнимаем и вынимаем диван заднего сидения, после чего снимаем под ним обшивку
3. С правой стороны ест черный лючок. Под его крышкой находится доступ к бензонасосу
4. С помощью крестовой отвертки откручиваем четыре винта и снимаем крышку люка
5. После доступа к бензонасосу отсоединяем клемму питания и трубопроводы.
6. С помощью молотка и отвертки откручиваем против часовой стрелки стопорное кольцо, с помощью которого бензонасос фиксируется в баке автомобиля.
7. Убрав с помощью ветоши пыль и грязь в районе верхней части бензонасоса, аккуратно извлекаем его и производим замену.
8. Собираем в обратном порядке

Признаки неисправности и замена бензонасоса на Лада Гранта своими руками

Замена сеточки и очистка бензонасоса

1. После того, как пластиковый стакан бензонасоса был извлечен из бензобака, аккуратно отщелкиваем четыре пластиковых защелки и снимаем нижнюю часть стакана
2. Как правило, в стакане будет присутствовать огромное количество грязных отложений, а сеточка будет полностью залеплена грязью.
3. С помощью отвертки снимаем сетку и тщательно чистим все детали бензонасоса.
4. Ставим новую сетку (фильтр грубой очистки), собираем и устанавливаем бензонасос в бак.

Замена сеточки и очистка бензонасоса

Где купить и какая цена бензонасоса ВАЗ на Ладу Гранта

Цена бензонасоса ВАЗ на Ладу Гранта зависит от его производителя. Купит бензонасос ВАЗ можно в интернет-магазине kemp103.ru

Статья “Меняем топливный насос (бензонасос)” – сайт ladagranta.blogspot.com

Какой потребуется инструмент

После того, как принято окончательное решение о самостоятельной профилактике с последующей заменой изношенных элементов, проверяем наличие следующего инструмента:

• набор головок;
• отвертки с плоским и крестообразным наконечником;
• ветошь;
• новый фильтр, согласно каталожному артикулу;
• пустая емкость для укладки отработки.

Расположение топливных фильтров на автомобиле «Лада Гранта»

На автомобиле «Лада Гранта» топливные фильтры установлены в тех же местах, что и на «Ладе Калине». Топливный фильтр закреплён пластиковым хомутом на уровне порога с правой стороны бензобака. Доступ к нему возможен только на смотровой яме или эстакаде. При острой необходимости можно приподнять заднюю правую часть кузова домкратом, хотя из соображений безопасности использовать домкрат при замене фильтра не рекомендуется.

Топливный фильтр закреплён с помощью пластикового хомута на правой стороне бензобака

Сетчатый фильтр, бензонасос, регулятор давления и датчик уровня образуют топливный модуль, установленный в баке. Люк, открывающий доступ к топливному модулю, находится в салоне под задним сиденьем.

Люк, открывающий доступ к топливному модулю и сетчатому фильтру, находится в салоне под задним сиденьем

Granta — первый «вазовский» автомобиль, на котором автоматическая коробка передач устанавливается серийно. Автомобиль получил современную версию проверенного временем автомата Jatco, который производится в Японии с конца 80-х. Подобные автоматы устанавливаются не только в отечественные автомобили, но и в машины с мировым именем. Пример тому — Nissan Note.

Рекомендации по самостоятельной диагностике топливного элемента на автомобиле Лада Калина

Независимо от модификации, на Лада Калина 1, Лада Калина 2 в кузовных вариациях седан, универсал, процесс диагностики идентичный.

На начальном этапе необходимо убедиться в наличии топлива в баке, исправности предохранителей монтажного блока, целостности магистрали подачи горючего.

Для этого необходимо:

• Заглушить двигатель, открыть капот.
• Осмотреть топливный контур, исключить дефекты, изъяны, механические повреждения.
• В салоне машины, в нижней части центрального канала проверить исправность двух предохранителей (№№12, 14).
• Поместить транспортное средство над смотровой ямой, проверить герметичность контура, исключить утечку топлива.

На втором этапе переходим к непосредственному осмотру ТФ. Для этого извлекаем предохранитель (центральный канал) на 5 секунд с посадочного места. Так называемый сброс давления в системе.

Далее снимаем заднее сиденье, отвинчиваем крышку диагностического люка, извлекаем топливный насос с сеткой. Очищаем оборудование, устанавливаем на штатное место.

Если после проведения работ двигатель не восстановился, тогда заменяем топливный фильтр новым. О том, как это сделать своими руками на Лада Калина, рассмотрим ниже.

Как заменить бензонасос — Лада Калина Блог

Для того, чтобы добраться до местонахождения топливного насоса на Ладе Калине, необходимо сначала откинуть задние сиденья и на полу отодвинуть обшивку с утеплителем.

Находим шнурок между замками задних ремней безопасности и тянем вверх, поднимаем оба сиденья. Ниже расскажу, какой инструмент может понадобиться для данного ремонта:

1. Крестовая и плоская отвертки
2. Молоток
3. Пассатижи

Снятие и установка топливного насоса Лады Калины:

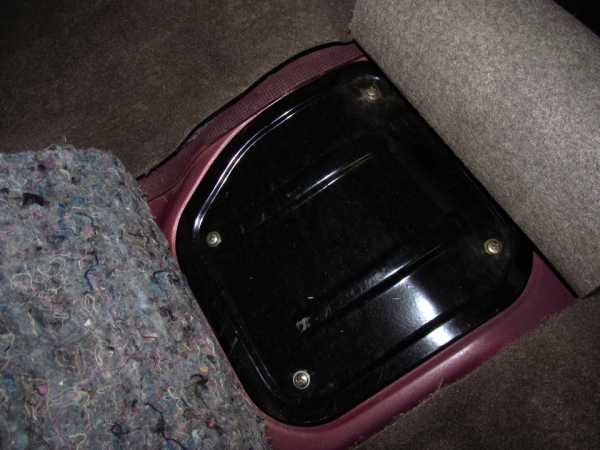

• Под обшивкой пола будет вот такая металлическая крышка, черного цвета, как показано на фото ниже. На ней необходимо открутить 4 болтика:

• Далее, когда все саморезы вывинчены, можно спокойно вынимать ее легким движением руки:

• После чего открывается следующая картина, где мы видим верхнюю часть бензонасоса Калины и все штуцеры, которые к нему подсоединены:

• Теперь можно приступать к извлечению проводов и шлангов и топливного насоса. Сначала отсоединяем штекер питания, который находится с левой стороны. Немного отжимаем пластиковый фиксатор вверх и тянем штекер в сторону.

• Отсоединяем штуцеры по очереди. Нижний снимается следующим образом: одной рукой надавливаем на металлический стопорный фиксатор, а второй рукой или пассатижами тянем штуцер в сторону:

• Верхний снимается аналогично, только там немного другой фиксатор — зеленого цвета. На него нужно одной рукой надавить, а второй тянуть за наконечник в сторону.

• Вокруг бензонасоса желательно все вычистить хорошо, чтобы при демонтаже внутрь бака не попало пыли, грязи и другого мусора.
• Далее можно приступать к снятию большого металлического кольца, которое крепит насос. На заводе применяют специальный съемник для данных целей, но можно обойтись и без лишних приспособлений. Достаточно просто наставить плоскую отвертку на торец кольца и в направлении против часовой стрелки молотком потихоньку постукивать по ней, пока кольцо не выйдет из пазов крепления.

• Отвертка Jonnesway отлично справилась с этим испытанием, ее корпус остался целым и невредимым после многочисленных ударов молотка! После того, как обойма выскочила, её можно вынимать:

• Теперь можно приступать к снятию бензонасоса. Взять за верхнюю часть и аккуратно поднимать вверх. Стоит быть очень аккуратным, чтобы не погнуть конструкцию, на которой крепится поплавок. Для этого необходимо во время поднятия насоса(ближе к самому верху), наклонять его верхнюю часть немного в сторону правой задней двери. И вынимать, как бы по диагонали, чтобы не цеплять поплавок.

• Ниже на фото показан результат проделанной работы по снятию топливного насоса Калины:

Если данная деталь нуждается в замене, то ставим новый насос и установку производим в обратном порядке. Обязательно на сухо протереть перед этим резинку и вокруг посадочного места, чтобы не попало в бак никакого мусора.

Список материалов по этой же теме

Замена топливного насоса гранта 8 клапанная

Всем дроу. Как мы знаем на ресурс бензонасоса влияет множество факторов, пару из них могу перечислить : это сам бенз и его охлаждение. Охлаждается погружной бензонасос с помощью самого топлива, именно поэтому не советуется ездить меньше чем с половиной бака (актуально в жаркую температуру на улице, летом), а тем более на загоревшейся лампочке топлива. Бывает и так что не отработав свой заявленный ресурс он выходит из строя. И грядёт его замена. Можно заменить сам бензонасос, а можно взять бензонасос в сборе (со стаканом). Впринципе и то и то не вызывает каких либо сложностей. Ну сейчас поговорим о том как же заменить сам бензонасос в сборе в машине.

1. Поднимаем сидушку заднего ряда, откидываем ее и откидываем небольшой квадратный лоскуток прямо над крышкой бензонасоса.

3. Это отсоединяем колодку проводов(только колодку одну) все шланги оставляем на местах, это нам нужно для того что бы скинуть давление в топливной системе.

4. Скидываем собственного давление. Я считаю лучший способ это при отключённом бензонасосе завести машину и дать ей поработать на остаточном топливе, и затем попробовать завести пару раз, таким образом весь остаток выйдет на ура. Ну ещё можно для большей уверенности скинуть давление в самой топливной рампе. Откручиваем крышку и отверткой зажимаем Нинель. Вот и все давление скинуто.

5. Отсоединяем сами шланги, для этого потребуется зажать фиксаторы (квадратные штучки) и плавными движениями вытаскиваем. Если польётся немного бензин из них, не переживайте в этом нет ничего страшного ( самое главное что бы не было по близости открытого огня) 6. Снимаем железный фиксатор, я считаю это самое сложное вообще во всей этой замене. Я снимал пассатижами.

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Молоток малый
• Плоскогубцы
• Бокорезы

Детали и расходники:

• Хомут крепления гофрированной трубки подачи топлива к штуцеру насоса
• Топливный насос (при необходимости замены)
• Стопорная шайба сетчатого фильтра (при необходимости замены)
• Моторное масло
• Ветошь

Примечания:

Работы выполняются для очистки сетчатого фильтра, замены датчика указателя уровня топлива, регулятора давления топлива или топливного насоса.

1. Сбросьте давление в системе питания, как описано здесь.

2. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи, как описано здесь.

3. В салоне автомобиля снимите подушку заднего сиденья, как описано здесь.

4. Отогните клапан шумоизоляции, расположенный под подушкой сиденья.

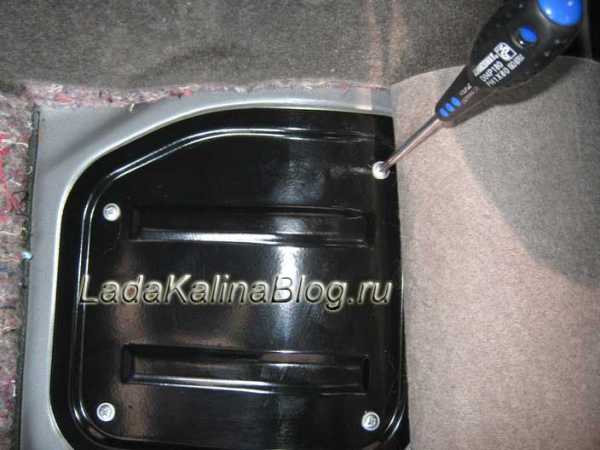

5. Отверните четыре самореза крепления крышки лючка топливного модуля и снимите ее.

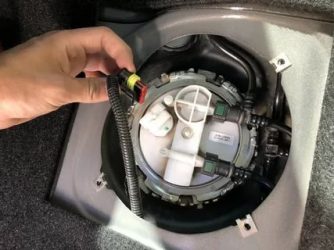

6. Отжав фиксатор колодки жгута проводов отсоедините колодку от разъема топливного модуля.

7. Снимите топливные шланги с крышки бензонасоса, которые крепятся фиксаторами (см. первое фото). Надавите одной отверткой на фиксатор с одной стороны. Другой отверткой подденьте топливный шланг по направлению стрелки и снимите его.

8. Протрите насос ветошью.

9. Снимите стопорное кольцо, воспользовавшись отвертками и молотком. Стрелками на первом фото указано направление кручения. Система «ямок» и «канавок» позволяет облегчить снятие стопорного кольца.

Примечание:

Как только ослабите кольцо, вытечет немного бензина (это нормально).

10. Аккуратно, стараясь не повредить поплавок датчика указателя уровня топлива, выймите топливный модуль из бака.

11. Снимите резиновую прокладку.

12. Закройте тканью или картоном отверстие в топливном баке, чтобы в него не попали посторонние предметы. Отсоедините наконечник провода «массы» от вывода контактного кольца на корпусе регулятора давления топлива.

13. Нажмите с двух сторон на усики скобы крепления регулятора давления топлива и снимите ее.

14. Снимите с корпуса регулятора контактное кольцо (если оно имеется). На фото ниже показано регуляторы давления топлива со съемным контактным кольцом и припаянным контактом к корпусу регулятора.

15. Плоскогубцами выньте регулятор давления топлива из гнезда крышки модуля.

Примечание:

Соединения регулятора уплотнены двумя резиновыми кольцами.

16. Шлицевой отверткой отожмите фиксатор (на фото обозначен стрелкой) колодки проводов и отсоедините ее от разъема крышки. Аналогично отсоедините колодку проводов от разъема топливного насоса.

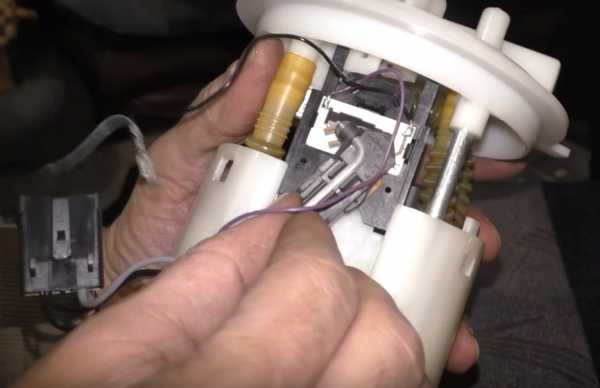

17. Пальцами отожмите верхние фиксаторы датчика указателя уровня топлива и сдвиньте датчик по пазам стакана модуля.

18. Снимите датчик указателя уровня топлива в сборе с поплавком, проводами и колодками проводов.

19. Отожмите аккуратно три пластмассовых фиксатора и снимите нижний стакан.

20. Подденьте шлицевой отверткой и снимите сетчатый фильтр.

21. Выньте стопорную шайбу из щели корпуса сетчатого фильтра.

22. Отжав фиксатор (обозначен красной стрелкой), выньте топливный насос из держателя, а также перекусите бокорезами хомут крепления гофрированной трубки подачи топлива (обозначен синей стрелкой).

23. Нагрейте гофрированную трубку (можно полить кипятком) и снимите трубку со штуцера насоса.

24. Шлицевой отверткой вытолкните наконечник трубки слива топлива из гнезда в стакане.

25. В стакане топливного модуля установлен клапан, препятствующий вытеканию топлива.

26. Сборку и установку топливного модуля проведите в обратной последовательности. При установке сетчатого фильтра, обратите внимание на состояние его стопорной шайбы (п. 21). Если стопорная шайба помята, ее необходимо выправить или заменить.

27. Хомут крепления гофрированной трубки подачи топлива к штуцеру насоса замените новым.

28. Перед установкой регулятора давления топлива, нанесите на его уплотнительные кольца тонкий слой моторного масла.

29. При установке топливного модуля в бак, стрелка 1 на крышке топливного модуля должна быть направлена назад (в сторону багажника). Стрелки 2 на приливах штуцеров крышки указывают направление движения топлива.

30. Наконечники топливных трубок наденьте на штуцеры крышки модуля до щелчков пружинных фиксаторов.

31. Подсоединив клемму провода к «минусовому» выводу аккумуляторной батареи, пустите двигатель и проверьте герметичность соединений топливных трубок.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Бензонасос автомобиля «Лада Гранта» комплектуются электрическими топливными насосами погружного типа. Насос обеспечивает подачи и циркуляцию смеси в топливной системе. В последнее время автомобиль комплектуется электрическим бензонасосом погружного типа марки «Бош». Данное устройство обладает следующими характеристиками:

• номинальное напряжение — 13,5В, рабочее — в диапазоне от 6 до 15 вольт;
• максимальный объем перекачиваемой смеси
• периодичность замены топливного фильтра — 1000 моточасов;
• диапазон классов топлива: АИ-92 — АИ-95.

Признаки неисправности бензонасоса

Поломки бензонасоса отражаются следующим «симптоматическим рядом»:

• падение давления в топливной системе;
• ощутимое снижение мощности авто;
• невозможность раскрутить мотор до отсечки;
• посторонние звуки(скрежет) при работе авто.

Наличие данных маркеров неисправности обязывает провести полную замену детали или провести обслуживание элемента — прочистить бензонасос Лада Гранта и заменить сеточку.

Замена бензонасоса на Гранте

Перед тем как поменять бензонасос на Лада Гранта, автомобилист должен сбросить давление внутри топливных магистралей. Чтобы «обнулить» топливную систему автомобиля, необходимо:

1. Поставить «Гранту» на нейтральную скорость;
2. Включить стояночный тормоз;
3. Демонтировать задний диван;
4. Отсоединить проводку от бензонасоса;
5. Завести «Ладу» и ожидать, когда она заглохнет;
6. Прокрутить стартер в течение нескольких секунд.

Для работ с топливным фильтром автолюбителю потребуются:

• отвертки с плоским и крестовым шлицем;
• накидной ключ на «10»;
• молоток;
• ветошь.

После сброса топливных магистралей нужно обязательно скинуть клеммы с аккумулятора, чтобы возможность подачи питания на бензонасос была полностью исключена.

Устанавливаем новый бензонасос

Первым делом нужно открыть щиток предохранителей(в левой части передней панели) и удалить элемент, отвечающий за функционирование узла.

Далее демонтируем задний диван и снимаем пластиковую обшивку. Под ней расположен лючок бензобака( с правой стороны). Крышка люка держится на четырех винтах — удаляем их с помощью отвертки. Далее отсоединяем все штуцеры с крышки старого бензонасоса.

Ключом на «10» отвинчиваем гайки прижимного кольца топливного насоса, коих должно насчитываться 8 штук по всему диаметру кольца. Рядом с прижимным кольцом находится шпилька, с которой контактирует провод массы. Скидываем провод, после чего полностью вынимаем прижимное кольцо. Кольцо откручивается против часовой стрелки, для удобства демонтажа его нужно простукивать молотком.

Нужно еще раз убедиться, что все провода и примыкающие к детали магистрали отсоединены. Только тогда можно вытащить отслуживший агрегат и поместить на его место новый. Также нужно поставить новое уплотнительное кольцо между отверстием бака и прижимным кольцом — оно выполнено из резины и довольно быстро изнашивается.

Монтаж нового насоса осуществляется в обратном порядке. Перед разборкой нарисуйте схему или сфотографируйте первоначальное расположение всех штуцеров и шлангов на крышке бензонасоса.

Очистка детали

Замена бензонасоса Лада Гранта в ряде случаев не является единственным способом избавиться от проблем с подачей топлива в ряде случаев. Для восстановления функциональных характеристик топливного насоса требуется его тщательная очистка. Для этого нужно демонтировать узел, описанным выше способом.

Далее отвернуть нижнюю часть стакана топливного насоса. В стакане есть фильтрующая сетка, которую нужно снять с помощью отвертки. Сетку нужно будет прочистить ветошью и промыть в растворителе. После этого очищаются остальные элементы бензонасоса.

После завершения чистки рекомендуется установить новую сеточку грубой очистки, так как на старой могут быть повреждены ячейки.

Перед выполнением работ изучите инструкцию по эксплуатации, чтобы заблаговременно знать где находится бензонасос Лада Гранта, а также способ его крепления. Работы лучше проводить в хорошо освещенном помещении в удалении от источников открытого огня. Для защиты используйте перчатки, чтобы не повредить кожный покров бензином или растворителем.

kalina-2.ru
