Форсунки автомобилей ВАЗ 2110–2112

Автомобили «десятого» семейства комплектуются различными инжекторными двигателями, каждый из которых рассчитан на работу с определённой моделью форсунок. Несмотря на то что у них есть свои «имена», автомобилисты обычно используют «народную»классификацию по цвету и толщине. Например: чёрные тонкие.

Такое упрощение обычно работает, но полной гарантии совместимости форсунки с двигателем не даёт. Чтобы не обращаться лишний раз к чип-тюнеру для коррекции прошивки электронного блока управления впрыском, уточните каталожный номер детали до покупки.

Таблица: совместимость форсунок и двигателей автомобилей ВАЗ 2110–2112

Фотогалерея: форсунки автомобилей ВАЗ 2110–2112

Отличия форсунок для восьми и шестнадцатиклапанных двигателей

Среди некоторой части автомобилистов бытует мнение, что форсунки для «десятки» отличаются в зависимости от количества клапанов мотора. Другие уверены, что определяющий фактор — объём цилиндров.

В действительности неправы ни те, ни другие. Детали должны соответствовать конструкции двигателя, модели и прошивке электронного блока управления.

При замене лучше всего устанавливать те же, что были установлены ранее. В противном случае возможны трудности с запуском и эксплуатацией на переходных режимах. Для устранения недостатков придётся корректировать прошивку, что в гаражных условиях практически невозможно.

Впрыск топлива в цилиндр был известен еще на самой заре автомобилестроения. В начале 1890-х годов немец Рудольф Дизель и англичанин Герберт Акройд-Стюарт защитили права на собственные схемы двигателя внутреннего сгорания, работающего на мазуте.

Чистка форсунок. Простой метод. Своими руками

СВОИМИ РУКАМИ: Чистка форсунок инжектора своими руками

Замена форсунок на ВАЗ 21102

Как проверить, снять и промыть форсунки на ВАЗ 2110

Современное качество дорог создаёт большие трудности для передвижения легкового транспорта. Из-за этого нередко возникают проблемы с технической стороной автомобиля и существенно повышается расход топлива. Конечно, многие компании работают над улучшением качества бензина, чтобы упростить движение машины, но эти стандарты ещё далеки от идеалов. Чтобы упростить работу двигателя, нужно знать, как промыть форсунки без помощи мастера.

Назначение элементов

В автомобилях ВАЗ-2110 большое значение в работе мотора играют форсунки. Они представляют собой устройства электрического типа, которые работают с помощью магнитной энергии. Под воздействием электронного сигнала в них открывается клапан, а горючее под высоким давлением вводится в цилиндр системы ДВС. Это происходит в виде впрыскиваний, которые дозируются регулированной величиной импульса.

Стоимость таких деталей зависит от типа используемого двигателя и может быть в размере 800–1400 рублей за штуку. Поскольку в модели ВАЗ-2110 установлен инжекторный мотор, его служба напрямую зависит от форсунок. Многие современные производители предлагают покупку специальных химических смесей, которые очищают детали. На практике они требуют серьёзного контроля со стороны автомобилиста, ведь способны нанести непоправимый вред мотору.

Чтобы узнать, работает ли деталь, её нужно подключить к системе питания. Механизм должен быть установлен на выход топлива, в специальный резервуар. Когда будет поступать электричество, клапан при нормальной работе заработает и впрыснет бензин. Если этого не произойдёт, устройство вышло из строя.

Возникновение проблем в системе

Автомобили марки ВАЗ-2110 используют для своей работы двигатели с установленной инжекторной системой. Это значит, что стабильная служба мотора во многом зависит от самого качества топлива. Если применять дешёвое топливо плохого качества, это может существенно ухудшить работу и ослабить мощность всего силового агрегата. В отдельных случаях это даже может стать причиной серьёзной поломки.

Как известно, при наблюдении ошибок в работе моторной системы внутрь деталей могут проникать различные примеси. Это в особенности касается частиц ржавчины или грязи, которые при обычных условиях должен задерживать фильтр. Они засоряют форсунки, ухудшая работу всей системы. В таких случаях приходит полностью разбирать топливную систему, так как проверить форсунки на ВАЗ-2110 — это обязательное обслуживание машины.

Среди основных признаков, которые свидетельствуют о проблеме с деталью, можно выделить: увеличенный расход топлива, нарушение плавной работы — присутствие «дёрганий», а также холостые запуски двигателя. Иногда может сломаться система впрыскивания, отчего топливо начинает литься, а это сильно вредит оборудованию, поэтому нужно знать, как снять форсунки и почистить их.

Снять элементы

Перед тем как приступить к ремонтным работам при обнаружении проблем, нужно знать, как снять форсунки на ВАЗ-2110 и промыть их. В первую очередь важно проделывать все процедуры при выключенном моторе, дождавшись, когда его элементы остынут. После этого следуют шаги:

1. Бензонасос должен быть обязательно обесточен, от него также нужно отключить все провода.
2. Потребуется сбросить давление внутри мотора. Для этого его нужно завести, чтобы он работал до тех пор, пока не «отработается» всё топливо. Это будет заметно, когда двигатель уже перестанет запускаться.
3. После этого можно снимать рампу. Она должна быть отключена от источников питания.
4. Нужно открутить устройство от топливных шлангов, регулятора холостого хода, датчика давления и дроссельной заслонки.
5. Топливная рампа крепится на два болта, которые откручиваются шестигранником.
6. На этом этапе нужно снимать рампу по направлению вверх, так как она установлена к системе достаточно плотно, это касается и того, как снять форсунки.

После того как снять элемент впрыскивания и рампу удалось без повреждений, можно приступать к чистке. Их важно промыть, ведь на поверхности деталей ВАЗ-2110 собирается много грязи.

Процесс очистки

Чаще всего систему чистят в полностью разобранном виде. Иногда встречается способ подачи топлива под большим давлением, чтобы вымыть загрязнения. Но такой метод требует специального оборудования, поэтому не всегда применим. Перед тем как промыть детали на ВАЗ-2110, рабочую поверхность нужно застелить тканью. После этого нужно подключить в единый аппарат элемент впрыскивания, два провода, лампочки на 12 В, баллончик для чистки карбюратора и выключатель.

После этого шланг изделия фиксируют на вход форсунки. Общая длина трубки не должна превышать 30 см. После включения элемента впрыскивания шланг опускается в специальную жидкость для очистки карбюратора. После начала работы нужно следить за замером струи. Она будет постепенно расширяться и сужаться, а когда её положение останется неизменным — очистка завершена.

Поскольку качество топлива в стране оставляет желать лучшего, важно знать, как проверить форсунки, ведь это становится регулярной процедурой. Обычно это проводится раз на 30 тыс. км, но в отдельных случаях бывает и раньше. Это убережёт автомобиль от проблем в работе и продлит срок службы двигателя.

Чистка и снятие форсунок ВАЗ 2110-12 1.5 16кл

Если вы хотите провести чистку форсунок, это лучше сделать своими руками. Часто автосалоны пренебрегают детализацией этого процесса, поэтому много загрязнений остаётся на месте. Также это существенно сэкономит финансы от недешёвой процедуры.

CarExtra.ru

Перечень неполадок в работе форсунок омывателя

• Омывающая жидкость вообще не поступает через сопло форсунки.
• Напор омывающей жидкости очень слабый.
• Струя, подаваемой жидкости, направлена в сторону и не обеспечивает полноценной очистки ветрового стекла.
• Вышел из строя насос, подающий омывающую жидкость или его двигатель.
• Повреждена трубка подачи омывающей жидкости.
• Форсунка имеет механические повреждения.
• Сопло форсунки забито инородным материалом.
• Нарушена регулировка форсунки.

Какие форсунки устанавливают на автомобили ВАЗ 2110–2112

Главное достоинство форсунок автомобилей ВАЗ десятого семейства в том, что они взаимозаменяемы. Существует всего два вида распылителей — производства компаний Bosch и Siemens. И каждый из них, независимо от маркировки и года выпуска, может быть заменён на другой.

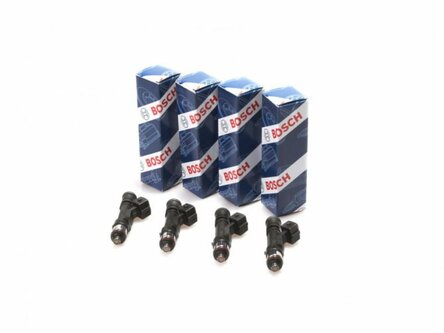

Форсунки Bosch традиционно изготавливаются в чёрном корпусе

При подборе существует лишь одно ограничение — по объёму двигателя. Форсунки 1,5 не подходят на моторы 1,6 л.

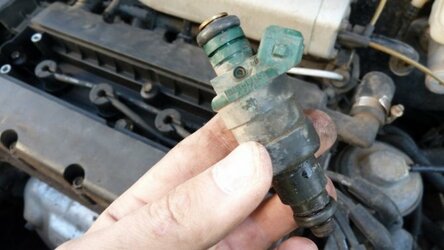

Форсунка фирсы Siemens имеет синий наконечник

На 8-клапанные и 16-клапанные двигатели могут устанавливаться как форсунки Bosch, так и Siemens любой маркировки.

Таблица: как подобрать форсунки для ВАЗ 2110–2112 по маркировке

Как Чистить Форсунки На Ваз 2110

Как правильно обслуживать форсунки на ВАЗ 2110
Надежность эксплуатации карбюраторного двигателя ВАЗ 2110 во многом обусловлена слаженной работой топливного оборудования, одним из главных узлов которого являются форсунки (инжекторы, распылители). Технология их установки на бензиновых силовых агрегатах предусматривает монтаж одной единицы на цилиндр, что повышает качество смесеобразования, а также улучшает экономичность двигателя.

Устройство и назначение форсунок

Форсунки ВАЗ 2110 представляют собой электромагнитный клапан, контроль открытия которого выполняется блоком управления электродвигателя.

Работа инжектора регулируется следующими параметрами:

• динамическим диапазоном эксплуатации;
• форсуночным лагом, то есть периодом, необходимым распылителю для полноценного открывания и закрывания;
• конфигурацией процесса распыления топлива;
• дисперсностью распыления горючего (чем выше ее уровень, тем лучше качество работы топливной аппаратуры).

Не смотря на то, что форсунки «десятки» имеют 8 клапанов, они отличаются невысокой производительностью. При осуществлении тюнинга, стандартного инжектора не хватает для нормального смесеобразования. Кроме того, ВАЗовские распылители относятся к категории наиболее изнашиваемых элементов топливной аппаратуры. Однако, простота в обслуживании и диагностировании позволяет без труда производить замену форсунок ВАЗ 2110, имея начальные навыки автослесаря.

Инжектор в карбюраторном двигателе выполняет ряд основных функций. Он непосредственно регулирует процесс дозирования топлива, влияет на легкость запуска, мощностные и динамические характеристики, расходование топлива, количество вредоносных выбросов и зашумленность. В автосервисе контролируются такие параметры, как уровень распыления топлива и плотность закрытия, а также производится очистка и промывка форсунок ВАЗ 2110, цена услуги при этом соответствует стоимости новых изделий. Поэтому целесообразнее выполнять их обслуживание самостоятельно.

Для полного анализа их состояния и работоспособности требуется анализ внутренней плотности, воздействующей на объем впрыснутого бензина, а также плотности установки этого элемента в блоке цилиндров. Степень дозирования впрыснутого топлива регулируется числом и диаметром распылительных отверстий, компрессионными параметрами и временем впрыска.

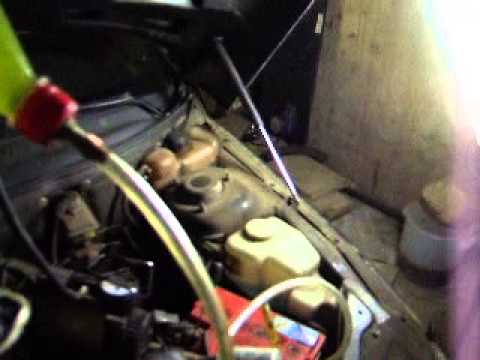

Промывка форсунок ВАЗ 2110-21111 -это просто!!!

Промывка форсунок ВАЗ 2110-21111 -это просто.

Профессиональная промывка форсунок ВАЗ

21112 с самодельным устройством для промывки.

Как снять и помыть форсунки на шестнадцати клапанном двигателе ВАЗ 2110.Чистка инжектора

Видео о том как прочистить форсунку

инжекторного авто.

Наибольшая компрессия бензина в форсунках ВАЗ 2110 на 16 клапанов в процессе впрыска составляет около 150 МПа, а продолжительность – 2 миллисекунды. Особенности протекания этого процесса, а также степень насыщенности топлива в соответствии с оборотами коленвала, влияют на уровень шума, состав выхлопных газов, количество в них оксидов азота и углеводородов.

Чистка форсунок на «десятке»

Владельцам ВАЗ 2110, выполняющим чистку форсунок самостоятельно, нужно иметь в виду, что чаще всего в данном топливном узле приходит в негодность распылитель. Но могут выйти из строя и другие форсуночные элементы: гайка инжектора, проставка, каркас, грибок. Изнашивание возникает в точках контакта деталей и обуславливается ударным воздействием. Возникают трещины, микровдавливания, вмятины, деформационные трансформации соединений, увеличивается шаг иглы, снижается размер грибка распылителя.

Кроме этого, элементы форсунки могут приходить в негодность в результате действия коррозии, механических и химических загрязнений бензина, эрозионного влияния бензина в топливных каналах.

О существенном износе форсунок ВАЗ 2110 и необходимости купить новые, автовладелец может узнать по явным нарушениям в процессе эксплуатации:

1. Резкое снижение компрессии при размыкании распылителя – при функционировании инжекторов допустимое снижение компрессии не может превышать значение в 10% от настроенного уровня. Причиной данной неисправности может служить изнашивание поверхностей, пружины распылителя, неправильный выбор регулирующих шайб.
2. Неплотный контакт между каркасом инжектора, проставкой и распылительным элементом. Возникает в результате искривленности закрепляющих штырьков, изнашивания распылительной гайки со стороны, прилегающей к кромке изделия.
3. Снижение притока бензина к форсунке, что обуславливает возрастание продолжительности впрыска и неудовлетворительную работу электродвигателя: теряется мощность, повышается дымность.
4. Неотрегулированный впрыск бензина. Происходит из-за высаживания проставки, что повышает уровень подъема иглы и продолжительность впрыскивания.

В случае превышения загрязненности нагаром распылительных отверстий в автомастерских имеется много идей, как промыть форсунки. Очищение данных элементов топливного оборудования нужно осуществлять только при крайней необходимости, поскольку рампа, где они размещаются, считается сердцем автомобильного двигателя. Поэтому промывать инжекторы рекомендуется только в крайнем случае при выявлении затруднений с запуском мотора, повышении расходования топлива, резким возрастанием либо снижением уровня мощности.

На рынке современной автохимии имеется масса разнообразных присадок для промывки инжектора, но они зачастую не способны в полной мере решить поставленную задачу. Иногда такие присадки наносят больше вреда двигателю в результате того, что откисшие загрязнения и другие аналогичные отложения образуют закупорку, которая препятствует оптимальному поступлению топливно-воздушной смеси либо полностью перекрывает доступ бензина.

Низкое качество отечественного топлива обуславливает необходимость регулярно выполнять чистку форсунок ВАЗ 2110, которое нужно производить минимум через каждые 30 000 км пробега.

Замена или чистка?

Для того, чтобы понять, что необходимо сделать с форсункой, поменять её или просто почистить, лучше продиагностировать их на специальном стенде. В таких условиях её можно проверить в работе под различным давлением, а также наглядно увидеть насколько плотно закрывается она, и не «сопливит» ли.

Если какая-либо из форсунок подлежит замене, то покупать новую следует точно с таким же артикулом как была старая. Также во время монтажа очищенных форсунок, следует поменять все уплотнительные кольца, (по 2 штуки на каждой форсунке – прим.).

Установку проводим строго в обратном порядке, аналогичном порядку снятия.

Видео о чистке форсунок

Внимание! Во время работы с форсунками, соблюдайте все меры противопожарной безопасности, так как пары бензина легко воспламеняемы и являются источником высокой пожарной опасности.

Демонтаж

Перед тем как заменить или почистить форсунки, их потребуется снять с топливной рампы. Для этого проводятся следующие мероприятия:

• Убедитесь, что мотор как следует остыл. Проводить работы на горячем двигателе не безопасно;
• Отключите от бензонасоса питательные провода, чтобы обесточить устройство;
• Постарайтесь максимально снизить давление в системе питания движка. Для этого двигатель заводится, а далее вам нужно дождаться, пока он сам заглохнет при холостых оборотах;
• Повторите такую процедуру несколько раз до тех пор, пока машина попросту перестанет реагировать на повороты ключа зажигания;
• Все, теперь наша цель — топливная рампа. Для ее снятия нужно предварительно снять клеммы с аккумулятора, обесточить саму рампу, отключить шланги подачи горючего, а также отсоединить все электроприборы, идущие на нее. Это датчики давления, холостого хода, положения дроссельной заслонки;
• Если у вас двигатель на 8 клапанов, тогда снимать ресивер не требуется. Этот шаг актуален для моторов с 16 клапана;
• Специалисты не рекомендуют снимать впускной коллектор без демонтажа дроссельной заслонки и шланга, идущего к ней. Лучше открутите и разъедините все сразу, что позволит вам удобнее продолжить работу;
• Отверстия выпускного коллектора накройте чем-то, чтобы защитить их от попадания посторонних предметов;
• Используя шестигранник, вы сможете открутить пару болтов и снять вместе с форсунками топливную рампу;
• Следите внимательно за тем, чтобы не было перекосов при снятии рампы, иначе с демонтажными процессами могут возникнуть проблемы;

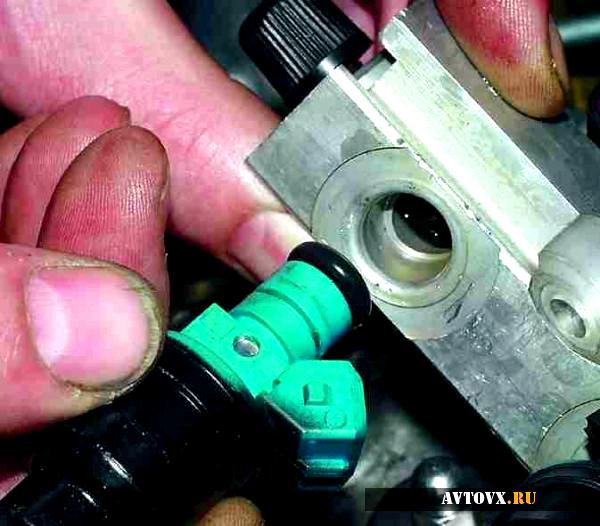

• Снимаем форсунки. Чтобы это сделать, отсоединяются крепежные скобы, которые удерживают электрический разъем. Также нужно снять скобу, которая удерживает форсунку на ее посадочном месте.

Демонтировав элементы, обязательно закройте посадочные места, дабы избежать попадания мусора и прочих предметов, а сами форсунки разместите на столе или полу, предварительно постелив сухую ветошь.

Тут уже решайте, менять или чистить элементы топливной системы. Если требуется замена, на место старых форсунок установите новые, и выполните процедуру сборки.

Очистка

Тут действуйте следующим образом.

1. Снимите резиновые кольца с форсунок, а когда чистка закончится, поставьте на их место новые уплотнители.
2. Процесс чистки следует начинать с сопел, на которых формируются различные отложения по мере эксплуатации авто.
3. Не забудьте тщательно зачистить воронкообразные поверхности, где накапливаются смолистые отложения.
4. Следующий шаг — это каналы подачи смеси топлива.
5. Чтобы открыть электромагнитный клапан для подачи горючего, придется обмануть устройство источником питания на 5-7 В.
6. Некоторые используют стабилизируемые источники напряжения, зарядки от телефонов или даже аккумулятор машины. В случае использования АКБ подачу напряжения следует выполнить через лампочку. Она будет играть роль демпфера тока. Иначе вы рискуете сжечь обмотку.
7. Электричество подается по двум проводам, в разрыв одного из которых устанавливается кнопка. Она будет замыкать и размыкать сеть. Так создается имитация работы форсунки в двигателе за счет воздействия импульсного электрического заряда.
8. Подавать очищающую жидкость для очистки форсунок можно через баллончик со средством для чистки карбюраторов. Не дорого и эффективно, даже получше специализированной химии.
9. Обязательно герметично соедините баллон и форсунку резиновой трубкой, хомутами и любыми другими средствами.
10. Все готово? Можно тогда подавать электричество, чтобы форсунка открывалась. Параллельно нажимайте на кнопку баллончика со средством для очистки.
11. Вскоре факел струи жидкости, который будет выходить через распылитель топлива форсунки, изменит свое «корявое» направление, и станет равномерно выходить из сопла. Это говорит о том, что вы удалили весь нагар.

Когда пора менять форсунки?

Многие автолюбители уверены, что производить чистку инжектора необходимо только в срок, указанный в руководстве пользователя. Но производитель, указывая пробег, не учел все детали. Как правило, не все мы заливает топливо, отвечающее требованиям европейского стандарта, поэтому страдает система впрыска в автомобиле, точнее – форсунки в инжекторе. Спасти положение поможет замена форсунок. Важно! При демонтаже форсунок бывает необходимость в замене уплотнителей вместе с рампой. А эта процедура долгая и трудная.

Методика замены форсунок на 8- и 16-клапанных моторах

Автовладельцы не всегда могут диагностировать неисправности в топливной системе. Часто провалы в работе двигателя или нестабильность холостого хода могут объясняться совершенно разными причинами, а не только перебоями в подаче топлива. Если все системы автомобиля работают в штатном режиме, то на неполадки форсунок прямо будут указывать следующие симптомы:

• провалы в работе мотора;
• увеличенное потребление горючего;
• нестабильность холостого хода;
• потеря мощности;
• чёрный выхлопной газ и т. д.

Видео: как заменить маслофорсунки, если они текут

Неисправности форсунок

Понять, что форсунка требует чистки, можно по следующим признакам:

• нестабильная работа двигателя;
• ножиданный резкий прирост расхода топлива;
• пропуски зажигания при холостом ходе;
• понижение скорости разгона автомобиля, когда педаль полностью вжата в пол.

Помните, что при этих признаках форсунка может уже быть нерабочей, поэтому необходимо проверить ее работоспособность перед чисткой. Проверяется это так – при работающем, но холодном двигателе нужно просто потрогать форсунки – они должны пульсировать.

Ремонт форсунок ВАЗ 2110–2112

Ремонт форсунок — это выполнение чистки изделия и замены уплотнительных колец. Простые меры по восстановлению работоспособности форсунок способны значительно увеличить мощность автомобиля и облегчить пуск «на холодную». Ремонт форсунок возможен в следующих случаях:

• нет видимых деформаций на корпусе;
• форсунка ещё не выработала свой ресурс;
• автовладелец хочет оптимизировать работу силового агрегата.

Во всех остальных случаях (трещины и деформации, долгий срок службы) рекомендуется заменять форсунки на новые.
