Система стеклоочистителя лобового стекла

Штатные очистители ветрового стекла предназначены для удаления грязи, пыли, а также избыточных осадков с его поверхности. Это позволяет увеличить видимость дороги в любой момент, включая плохие погодные условия: сильный дождь или снег. Для большей эффективности устройство сочетают со стеклоомывателем, который распыляет на поверхность стекла специальную омывающую жидкость под высоким давлением. Таким образом, происходит очистка стекла от прилипшей грязи и насекомых.

В некоторых автомобилях предусмотрен задний стеклоочиститель, а также специальные устройства для очистки передних фар (омыватель). Это позволяет обеспечить безопасность движения при любых погодных условиях. Частота и длительность работы стеклоочистителей регулируется водителем из салона.

Двигатель стеклоочистителя и прочие узлы устройства

Нельзя сказать, что передние и задние очистители существенно отличаются друг от друга, но, тем не менее, некие различия им присущи, а именно, скорость вращения передних щеток можно регулировать, задняя же работает только в одном режиме. Таким образом, очистители передних стекол состоят из электродвигателя и редуктора, щеток, осуществляющих очищение поверхности, системы рычагов, а также управления, которое обеспечивает автоматическое возвращение щеток в начальную точку, как только рычаг выключения будет переведен на позицию «выключено».

Кроме того, данная система оснащена еще и омывателем переднего стекла. Он состоит из насоса, который приводит в действие двигатель стеклоочистителя, а также специального бачка (куда заливается специальная жидкость, разбавленная водой, либо дистиллированная вода), сопел и магистралей. Включается омыватель одновременно со щетками. Привод заднего стеклоочистителя, также как и переднего, состоит из электродвигателя, рычага, системы управления и щеток. Предусмотрен и омыватель заднего стекла со всеми необходимыми составляющими. Включить задние очистители и омыватель можно специальным рычагом в салоне авто.

Элементы конструкции стеклоочистителей

Конструктивные особенности зависят от вида устройства и типа крепежных элементов. Стандартная схема стеклоочистителей состоит из следующих деталей:

• рычажного привода (трапеции);
• поводков;
• реле для управления режимами работы;
• электронного блока управления (при наличии);
• электродвигателя с редуктором;
• шарнирных креплений;
• щеток.

Дополнительно предусмотрены управляющие устройства. К примеру, для ручного управления используется подрулевой переключатель режимов работы стеклоочистителей, а для автоматического режима в транспортном средстве устанавливают специальный электронный блок управления и датчик для анализа загрязнения стекла (датчик дождя).

Подключение реле к заднему мотору стеклоочистителя

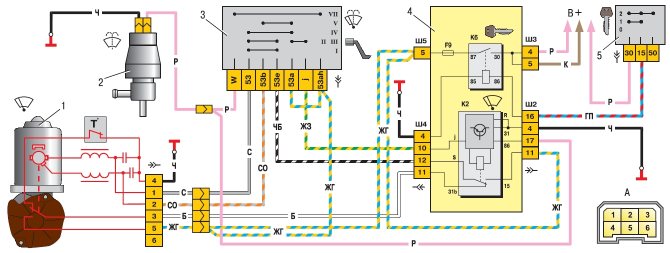

Схема переднего стеклоочистителя и омывателя ВАЗ-2110, 2111, 2112.

Схема включения очистителя и омывателя ветрового стекла:

1 – электродвигатель омывателя ветрового стекла; 2 – электродвигатель очистителя ветрового стекла; 3 – монтажный блок; 4 – выключатель зажигания; 5 – реле разгрузки выключателя зажигания; 6 – переключатель очистителя и омывателя ветрового стекла; К3 – Реле стеклоочистителя; А — к источникам питания; В — порядок условной нумерации штекеров в колодке электродвигателя очистителя

Схема заднего стеклоочистителя и омывателя ВАЗ-2110, 2111, 2112.

Схема включения очистителя и омывателя заднего стекла:

1 – электродвигатель омывателя; 2 – монтажный блок; 3 – выключатель зажигания; 4 – переключатель очистителя и омывателя заднего стекла; 5 – моторедуктор очистителя заднего стекла; К6 – дополнительное реле; А – к источникам питания; В – порядок условной нумерации штекеров в колодке моторедуктора

Положения рычагов подрулевого переключателя:

фиолетовыми пунктирными линиями обозначены нефиксируемые положения переключателя, зелёным иголубым цветом обозначены фиксированные положения переключателя.

Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя

Уже пару месяцев на двери багажника не работает омыватель, а недавно ещё и дворник отказал. Разобрал обивку, снял мотор-редуктор, стал проверять — не работает реле (при включении с подрулевого щёлкает, но движок не крутит). При подаче 12 вольт на двигатель без реле — моторчик крутится, подрулевой тоже исправен.

Реле стоит 35.3763, припаяно к движку, отдельно в магазине не продаётся (как утверждают Гугл и коллективный разум Drive2
