Барабанные и дисковые тормоза: в чем отличия?

Тормозные системы представлены двумя типами конструкции — барабанной и дисковой.

И в первом, и во втором случае задачи системы остаются неизменными — своевременно остановить автомобиль в случае экстренной ситуации или зафиксировать в одном положении.

При этом в большей части современных авто применяется комбинированный вариант, когда спереди смонтирован дисковый, а сзади — колодочный вариант тормоза.

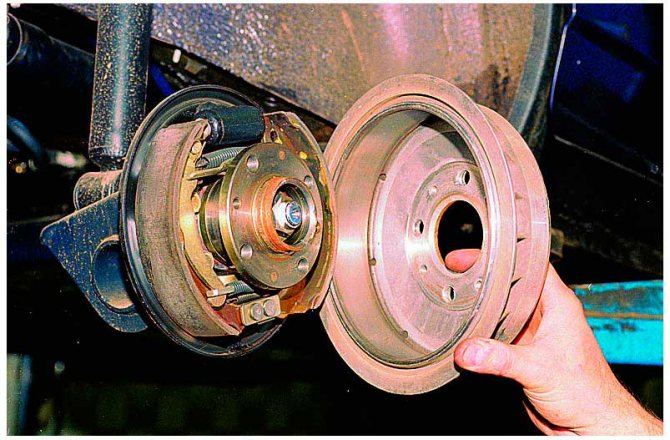

Барабанный тормоз представляет собой специальный вращающийся барабан, который останавливается посредством воздействия на него тормозных колодок.

Сами колодки находятся внутри барабанного механизма.

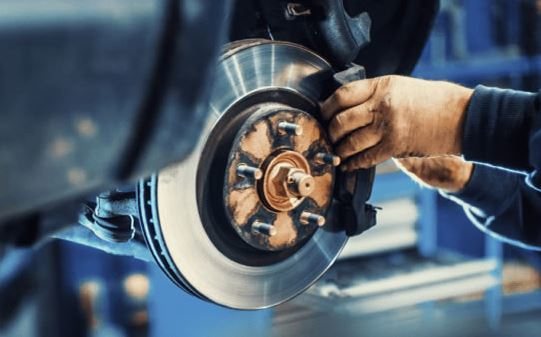

Дисковый тормоз — чугунный диск, в котором колодки устанавливаются не внутри, а снаружи.

В обоих случаях торможение происходит, благодаря действию колодок и силе трения — колодки разжимаются и останавливают барабан (для барабанной системы) или сжимаются и сдавливают тормозной диск (для дисковой системы).

Установка задних дисковых тормозов на классику своими руками

Демонтаж и установка новых элементов

Замена барабанных тормозов на дисковые должна осуществляться в гараже с ямой, на эстакаде или подъемнике. Можно воспользоваться и обычным домкратом. Первым делом поднимают автомобиль и фиксируют его. Затем снимают колесо. Далее выкручивают шпильки, которые удерживают барабан. Это не всегда получается, так как шпильки часто прикипают. Затем снимают барабан. Это удобнее делать, постукивая резиновым молотком. Далее снимают трос стояночного тормоза, демонтируют тормозной цилиндр. Достают колодки и прочие детали со ступицы.

Место установки новых деталей тщательно зачищают. На поверхности не должно быть каких-либо трещин или неровностей. Если все в порядке, можно продолжить работу.

Устанавливают ступицу, плотно прижимая ее к планшайбе. Затем рихтуют узлы на балке. Ну, а дальше все очень просто – на планшайбу устанавливают скобы, а на ступицу – диск. Обязательно подкладывают дистанционные шайбы. Далее места соединения скоб затягиваются. Шланг подсоединяют к суппорту, устанавливаются колодки. Проверяется целостность тормозной магистрали.

На этом замена барабанных тормозов на дисковые окончена. Можно наслаждаться эффективной работой тормозной системой.

Преимущества дисковых тормозов

Перечисленное выше — лишь вершина «айсберга». На практике к преимуществам дисковых тормозов можно отнести:

• прижимная колодка считается более функциональной и эффективной. Принцип сжатия диска уже давно используется в авиации и промышленной технике, что лишний раз подтверждает надежность данной системы;
• в дисковых тормозах не существует такой проблемы, как залипание. Следовательно, в процессе торможения машина ведет себя максимально устойчиво;
• благодаря наружному расположению тормозов отпадают проблемы с охлаждением.

Поясним последний пункт.

Есть полноценный доступ воздуху, который охлаждает поверхность элементов системы и исключает перегрев.

В последнее время в продаже появились вентилируемые диски.

Их особенность — разделение тормозов на две поверхности с помощью перемычки.

На современных авто спереди ставятся вентилируемые, а сзади — обычные дисковые тормоза.

Объяснить это просто. Передняя тормозная система берет на себя больше нагрузки и греется сильнее.

Другие преимущества дисковых тормозов.

• Способность самоочищения исключает несрабатывание тормозов или снижение их эффективности по причине попадания посторонних веществ — грязи, масла, пыли и так далее. Если что-то и попадает на дисковые тормоза, то быстро слетает с поверхности;
• Открытость. Немаловажный плюс для обслуживания — доступность всех элементов тормозной системы. Чтобы заменить колодки или провести ревизию системы, вовсе не нужно снимать весь барабан.

Особенности замены: что нужно учесть?

Перед тем как приступить к замене, учтите следующие моменты:

• перед покупкой дисковой системы для замены требуйте на нее сертификат. Наличие последнего — гарантия соответствия основным нормам и, как следствие, безопасности движения;
• оцените новые тормоза на факт соответствия заводским стандартам и возможности установки на ваш автомобиль. Если поставить первый попавшийся механизм, то есть риск отказа тормозной системы или ее частого перегрева;
• в процессе замены одна из главных проблем — ручник. Будьте готовы, что старый ручник придется оптимизировать под новую систему или же устанавливать новый ручник на гидравлическом принципе;
• при прохождении ТО не забудьте отметить факт внесения изменений в конструкцию автомобиля. Если этого не сделать, то в случае ДТП вина автоматически ляжет на ваше авто;
• проследите, чтобы информация о переделке была внесена и в страховой полис. В противном случае могут быть разногласия при получении страховки.

Если описанные выше трудности вас не смущают, то можно смело приниматься за дело.

Пошаговая инструкция: замена барабанных тормозов на дисковые

Многие автомобилисты стараются модернизировать купленные ими транспортные средства. Делают они это по той простой причине, что практически на всех бюджетных и классических моделях транспортных средств установлена барабанная система задних тормозов. Замена барабанной тормозной системы на дисковую вполне оправдана. Из преимущества подобное техническое решение дает следующее:

• Более равномерное приложение тормозных усилий и как следствие повышение эффективности процесса торможения;
• Уменьшить тормозной путь транспортного средства;
• Уменьшить время срабатывания тормозного механизма;
• Улучшить рассеивание тепла.

Последний параметр можно считать одним из самых значимых, тем более для тех водителей, которые привыкли придерживаться активного стиля вождения с повышенными скоростными режимами или в условиях передвижения на горных трэках.

Чем дисковые тормоза лучше?

Как уже было сказано ранее, замена барабанных тормозов на дисковые вполне оправдана, если автомобилисту хочется повысить эффективность работы тормозной системы. Прибегать к такому техническому решению стоит хотя бы потому, что оно дает такие неоспоримые плюсы:

1. Скорость срабатывания дисковых тормозов значительно выше с момента нажатия на педаль;
2. Срабатывание происходит одновременно на всех колесах, что позволяет быстро и при этом плавно осуществить процесс торможения.

Важные моменты: на что обратить внимание?

Если автомобилист решился на замену барабанной тормозной системы на дисковую, важно понимать и учитывать некоторые весомые моменты. Такая процедура является достаточно сложной и поэтому требует к себе особого внимания. Так как от эффективности работы тормозной системы напрямую зависят жизни людей, находящихся в транспортном средстве и за пределами ее, при замене типа механизма тормозной системы крайне важно учитывать следующие моменты:

• При замене тормозной системы потребуется также заменить ручник на гидравлический;
• Выбирая тормозную систему важно обращать пристальное внимание на соответствие ее стандартам, предъявляемым к подобным конструкциям на автомобиле;
• Обращать внимание на сертификат качества покупаемых дисковых тормозов;
• После проведенной замены в обязательном порядке пройти ТО и оповестить об изменении в конструкции с отметкой в соответствующих документах.

Как заменить самостоятельно?

Для самостоятельно проведения такой процедуры исполнителю потребуется установочный набор дисковой системы тормозов, состоящий из суппорта, колодки, диска, шланга, планшайб, болтов и крепежных элементов. Кроме того, для выполнения замены понадобится и стандартный набор автомобильных инструментов. Сам же порядок действий будет выглядеть таким образом:

• Снять тормозные колодки согласно инструкции;
• Снять барабанные тормоза;
• Демонтировать гайку, поддерживающую трос стояночного тормоза и затем открепить барабан;
• Отсоединить тормозной шланг от цилиндра и затем его снять;
• Снять ступицу и фланец рычага задней подвески;
• Установить дисковую тормозную систему: подсоединить тормозной шланг, трос стояночного тормоза и суппорт.
• Выполнить после установки тормозной системы ее прокачку.

О том, как выполняется замена барабанной тормозной системы на дисковую будет рассказано в этом видеоролике:

Установка дисковых тормозов на УАЗ

Если вы счастливый обладатель автомобиля УАЗ, то при замене тормозов действуйте следующим образом:

1. Подготовьте необходимый инструмент — шайбы на «10», шпильки (50*10), болты на «12*1», держатели суппорта, переходники разменов от М10 до М12, суппорт для автомобиля Газель, специальные проставки и дисковые тормоза для УАЗ.
2. Начинайте работу с демонтажа колеса. После снимайте барабан, выкручивайте опорные «пальцы». Далее демонтируйте старые трубки и колодки.
3. Снимайте муфту, для чего необходимо открутить шесть болтов.
4. Отгибайте в сторону стопорное кольцо, установленное на гайке. После выкручивайте последнюю с помощью спецключа.
5. Доставайте кольцо, снимайте следующую гайку и демонтируйте саму ступицу. После скручивайте гайку со шпилек, имеющих отношение к тормозному щиту. На последнем этапе снимайте сам щит вместе с цапфой.
6. Монтируйте держатель суппорта таким образом, чтобы он был расположен бобышками наружу.



7. Если это необходимо, то выполните расточку внутреннего отверстия (сделать это несложно с помощью напильника с круглым профилем). Далее посадите на место держатель с помощью молотка.
8. Выбивайте изношенные шпильки из ступицы и монтируйте новые. После устанавливайте проставку с проточкой на внутренней стороне. Монтируйте проставку таким образом, чтобы проточная часть была установлена по отношению к суппорту.
9. Монтируйте элементы дисковых тормозов до момента установки муфты. При этом вспомните о необходимости убрать литейный «подъем» на суппорт (сделать это можно болгаркой). Используя этот же инструмент, подготовьте место на кулаке. Помните, что у левого суппорта (в отличие от правого) место вывода штуцера находится сверху.
10. Отбрасывайте шланг, подключаемый к медной трубке. Если место соединения закисло, то отсоединить устройства друг от друга можно с помощью прогрева (здесь пригодится горелка). Если выкрутить не получается, то отрезайте трубку.
11. Накручивайте на шланг переходник с гайкой и подключайте его к трубке. При нехватке шланга используйте более длинное изделие, сварите новый кронштейн или стяните раму и трубу.
12. Установите колодки, поставьте суппорт и зафиксируйте его к держателю.
13. На завершающем этапе ставьте на место колеса.
14. В случае сильного выступания шпилек старайтесь использовать торцевую головку большей длины. Возможна и еще одна проблема. Если суппорт плохо проворачивается, то его можно подрезать с наружной стороны.
