Устройство обогревателя

Первым делом внимательно изучим строение рассматриваемого объекта. На заднем стекле авто находятся токопроводящие нити, которые нагреваются из-за того, что по ним проходит ток. Они и создают подогрев. Его напряжение поддерживают такие элементы как реле, проводка и предохранитель. Завершается эта элементарная цепь, конечно же, кнопкой включения.

Схема ниже подробно описывает строение обогревателя автомобиля ВАЗ 2107:

• монтажный блок или так называемая «колодка»;
• реле включения/выключения;
• замок зажигания;
• кнопка включения/выключения;
• сигнальная лампочка на приборной панели;
• нити обогрева на заднем стекле.

Ремонт нитей обогрева заднего стекла при помощи клея "Контактол"

Причины неполадок

• Если кнопка включения не загорается, а стекло не отпотевает, то, вероятнее всего, вышло из строя управление включения реле обогрева. В таком случае следует проверить, есть ли на нем напряжение.
• Если стекло также не оттаивает, и кнопка не светится, то, предположительно, не работает управление включением реле обогрева. Схема поможет вам продиагностировать напряжение управления и массу, обозначенные на реле как 85 и 86 и провода под номерами 1, 2, 4, 9, предохранитель F7, кнопку включения.
• Если обогрев заднего стекла не работает, а контрольная лампочка на приборной панели горит, то, стоит проверить питание у проводов под цифрами 5, 19, 30, предохранитель F4 и в рабочем ли состоянии элемент обогрева.
• Если при включении этой функции, стекло проясняется неравномерно – значит, что некоторые нити, проводящие ток, были повреждены. В таком случае схема больше не нужна. Ниже будет рассказано, как решить эту проблему.

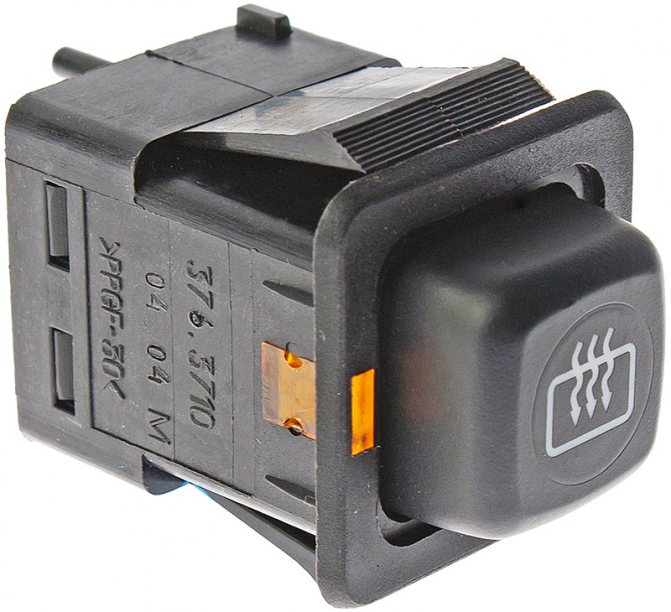

Типы, конструкция и характеристики выключателей обогрева заднего стекла

Все выключатели обогрева заднего стекла делятся на два типа по конструкции и принципу работы:

• Клавишные выключатели;
• Кнопочные выключатели.

Клавишные выключатели — это тумблеры, в которых перевод подвижной контактной пластины осуществляется с помощью клавиши той или иной формы. Для замыкания цепи следует нажать на одну часть клавиши, для размыкания — на противоположную часть. Обычно для управления обогревателем стекла используются двухпозиционные выключатели с положениями «Вкл.» и «Выкл.», но встречаются и трехпозиционные выключатели со средним положением и возможностью включать различные режимы обогревателя.

Кнопочные выключатели — это коммутационные устройства с кнопкой, имеющей фиксацию в нажатом (утопленном) положении. Для замыкания цепи следует нажать на кнопку — она утопится в корпус и зафиксируется в таком положении, обеспечивая подачу тока на обогреватель. Для выключения обогрева следует еще раз нажать на кнопку — она отожмется и разорвет цепь. Кнопки бывают только двухпозиционными — с положениями «Вкл.» и «Выкл.».

Клавиши и кнопки выключателей могут иметь типовой нейтральный дизайн, так и выполняться под определенные модели автомобилей. Наиболее часто они имеют черный цвет, поэтому могут устанавливаться на различные транспортные средства, не нарушая общий дизайн приборной панели. Поэтому сегодня как на отечественных, так и на многих зарубежных автомобилях применяется стандартизированный ряд выключателей.

Основу выключателей обоих типов составляет контактная группа, которая состоит из неподвижных контактов и подвижных контактных пластин. В выключателях предусмотрены контактные группы, в которых присутствуют как нормально замкнутые, так и нормально разомкнутые контакты — это позволяет коммутировать цепи при том или ином положении клавиши/кнопки, а также управлять сразу несколькими цепями. Контактные группы расположены в пластиковом корпусе, на наружной поверхности которого предусмотрен крепеж для установки в приборную панель (это могут быть защелки или проушины для винтов) и клеммы. На выключателях наиболее часто используются ножевые клеммы, совместимые со стандартными электрическими разъемами, но возможны и иные варианты — штыревые, винтовые и иные типы клемм.

Также выключатели обоих типов делятся на две группы:

• Без индикации положения;
• Со световой индикацией положения.

В устройствах второго типа встроена миниатюрная лампа накаливания или светодиод, который загорается при замыкании коммутируемой цепи. Световой индикатор может располагаться непосредственно на нажимной части клавиши или кнопки, либо устанавливаться в корпусе выключателя за встроенным в клавишу или кнопку пластиковым световодом. Выключатели со световой индикацией положения, как правило, имеют дополнительные клеммы для подачи питания на лампу или светодиод.

Выключатели могут иметь исполнение на 12 и 24 В и различные токи, что обуславливает их применимости на легковых и грузовых автомобилях. Выключатель монтируется на приборной панели и вместе с соответствующим реле входит в состав питания обогрева заднего стекла.

Подробная инструкция

Разрыв нитей чаще всего происходит, когда водитель слишком усердно очищает заднее стекло скребком от снега и льда. Но устранить такую неполадку очень легко: необходимо приобрести в магазине запчастей специальный набор для ремонта контактов обогревателя заднего стекла ВАЗ 2107. Его стоимость составляет примерно 400 рублей.

Перед работой обязательно обезжирьте стекло спиртом, нанесите токопроводящую пасту точно по прилагающемуся трафарету и оставьте высыхать. Чаще всего включать обогрев заднего стекла можно уже через сутки после ремонта. Несмотря на то, что алгоритм действий всегда примерно один, внимательно читайте инструкцию и четко соблюдайте последовательность этапов работы.

Усовершенствование лобового стекла

Как известно, в автомобилях ВАЗ 2107 производителем не была предусмотрена такая функция, как подогрев лобового стекла. Существует только его обдув, который позволяет убрать эффект «запотевших стекол». Если вы хотите усовершенствовать свое авто, то вы можете стать обладателем лобового стекла, которое имеет обогрев. Такое атермальное стекло можно без проблем поставить самостоятельно, поскольку к нему прилагаются все необходимые комплектующие.

Стекло подобного типа идеально подходит для ВАЗ 2107, поэтому снежное морозное утро больше не сможет испортить вам настроение. Конечно, стекло, имеющее подогрев, достаточно дорого в сравнении с его простым аналогом. Но о таком усовершенствовании лобового стекла вы точно не пожалеете.

Скажите, пожалуйста, как решить вопрос с неработающим обогревом заднего стекла на ВАЗ 2107? (Семен)

Добрый день, Семен. Данная проблема решается путем полной замены обогрева, если вы не знаете, какие именно дорожки не работают. Но если вы хотите сэкономить, то мы дадим вам несколько советов.

Не работает обогрев заднего стекла ВАЗ 2109 (2108)

На автомобиле ВАЗ 2109 (2108) обогрев заднего стекла (стекла задней двери) представляет собой нагревательный элемент и связанную с ним электрическую цепь подключения.

Если нагревательный элемент перестал выполнять свою функцию возможно появились неисправности в эго цепи или в нем самом. Вот список причин этой неисправности с инструкцией по их самостоятельному поиску.

Не работает обогрев заднего стекла ВАЗ 2109 (2108), причины

— Неисправен элемент обогрева заднего стекла

Одна или несколько нитей элемента обогрева в результате механического повреждения, от короткого замыкания или скачков напряжения в бортовой сети автомобиля могут иметь обрыв и не пропускать электрический ток и обогрев заднего стекла работать не будет.

— Отсоединились или окислены контакты элемента обогрева

На одну сторону элемента обогрева подается «плюс», другая сторона соединена с кузовом автомобиля — «минус». Возможно окисление или рассоединение контактов наконечника плюсового провода элемента или окисление контакта с массой (наконечник черного провода на шпильке левой петли задней двери).

— Перегорел предохранитель

В монтажном блоке 2114 это предохранитель F4 (20А). В монтажном блоке 17.3722 — №12(16А).

— Неисправно реле обогрева

В монтажном блоке автомобилей ВАЗ 2108, 2109, 21099 установлено реле включения обогрева заднего стекла. Для монтажного блока 2114 это реле К7, для 17.3722 это К10. Контакты реле могут окислится, может сгореть обмотка его электромагнита или подгореть контакты внутри корпуса. В результате оно перестанет срабатывать и пропускать электрический ток.

— Неисправен выключатель обогрева заднего стекла

В результате механического повреждения, окисления контактов, подгорания контактов внутри выключателя он перестает включать обогрев.

— Обрыв проводов в электрической цепи обогрева

Возможно переломился или перетерся провод в электрической цепи и ток не проходит.

Что делать если не работает обогрев заднего стекла на ВАЗ 2109, 2109?

— Проверьте, включено ли зажигание. Обогрев заднего стекла на автомобилях ВАЗ 2108, 2109 включается только после поворота ключа в замке зажигания.

— При включении обогрева заднего стекла в панели приборов загорается контрольная лампа-сигнализатор (на 21083, 21093, 21099 лампа на клавише выключателя). Если она не загорелась, то скорее всего напряжение в электрическую цепь обогрева вообще не подается.

В таком случае проверяем предохранитель на предмет перегорания. Если все в порядке, несколько раз вытаскиваем-вставляем его и реле обогрева в монтажном блоке. То же проделываем с фишкой на элемент обогрева на задней двери.

— Если по-быстрому найти неисправность не удалось, проверяем наличие напряжения на фишке провода элемента обогрева. Можно использовать вольтметр или контрольную лампу. Если тока нет идем дальше по цепи и проверяем наличие напряжения на контрольных точках. Лучше всего это проделать имея перед глазами схему подключения обогрева.

Электрическая схема обогрева заднего стекла автомобилей ВАЗ 2108, 2109, 21099 с высокой панелью и монтажным блоком 2114

Подробнее: «Схема подключения обогрева заднего стекла автомобиля ВАЗ 2108, 2109».

Примечания и дополнения

— Для ремонта оборванных нитей элемента обогрева заднего стекла существует специальный набор для ремонта. С его помощью можно восстановить поврежденный участок. Но как показывает практика, в большинстве случаев такой ремонт недолговечен и если обогрев стал сыпаться, то тут поможет только замена заднего стекла целиком.
