Ни один двигатель внутреннего сгорания не может функционировать без полноценного охлаждения, и двигатель ВАЗ 2107 в этом смысле не исключение. Если в системе охлаждения возникают неполадки, то перегрев мотора — вопрос нескольких минут. Часто источником проблем является датчик включения вентилятора. К счастью, автовладелец вполне может заменить его своими руками. Попробуем разобраться, как это делается.

• Конструкции и принципы работы датчиков
  Электромеханический датчик ВАЗ 2107
• Электронный датчик ВАЗ 2107
• Расположение датчика

Назначение датчика включения вентилятора ВАЗ 2107

О назначении датчика нетрудно догадаться из его названия. Это устройство отвечает за своевременное включение вентилятора, обдувающего главный охлаждающий радиатор.

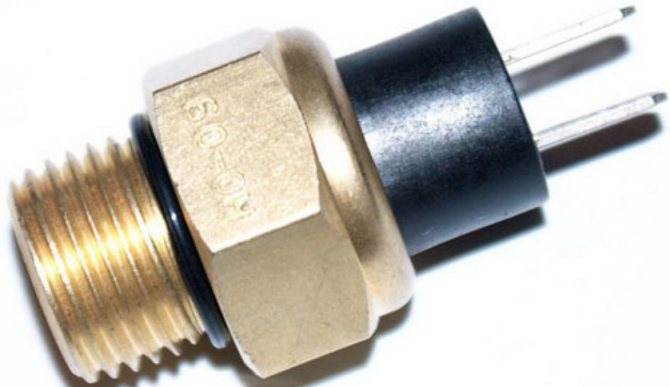

Датчики вентиляторов ВАЗ 2107 имеют монолитный корпус и малые размеры

Дополнительный обдув требуется тогда, когда антифриз в радиаторе нагревается до температуры выше 90°C и мотор перестаёт нормально охлаждаться. Как правило, это происходит в тёплое время года при езде по городу или по просёлочным дорогам.

Замена датчика температуры!

Вентиляторы охлаждение радиатора, какой лучше?

Конструкции и принципы работы датчиков

В разные годы на автомобили ВАЗ 2107 устанавливались различные модели датчиков включения вентилятора. Вначале это были электромеханические датчики, затем им на смену пришла электроника. Рассмотрим каждое устройство подробнее.

Электромеханический датчик ВАЗ 2107

Внутри электромеханического датчика находится небольшая ёмкость с церезитом, смешанным с медной пудрой. Над этим веществом расположена гибкая мембрана с прикреплённым к ней толкателем. А толкатель, в свою очередь, подключён к подвижному контакту. Вся эта конструкция помещена в стальной корпус с толстыми стенками (которые необходимы для обеспечения более равномерного нагрева датчика). На внешней части корпуса имеется резьба и пара электрических контактов.

В основе работы электромеханического датчика ВАЗ 2107 лежит расширение церезита под действием высокой температуры

В основе работы датчика лежит простой принцип: объём церезита меняется с повышением температуры. Церезит, разогреваясь под действием почти закипевшего антифриза, расширяется и поднимает мембрану, которая приводит в движение толкатель. Он достигает подвижного контакта и замыкает его, что приводит к включению вентилятора. Когда температура антифриза из-за дополнительного обдува понизится, церезит остывает, мембрана уходит вниз, контакт размыкается и вентилятор отключается.

Электронный датчик ВАЗ 2107

Основа электронного датчика — термический резистор, вставленный в массивный стальной корпус. Как и в предыдущем случае, на корпусе имеется резьба, позволяющая вкрутить датчик в радиатор, и пара контактов.

Основным элементом электронного датчика ВАЗ 2107 является терморезистор

Работа электронного датчика основана на изменении сопротивления резистора под воздействием высокой температуры. Изменения электрического сопротивления отслеживаются специальной схемой. И когда сопротивление достигает определённых значений, схема посылает сигнал на систему контактов, они замыкаются и включают вентилятор.

Расположение датчика

Практически на всех классических моделях ВАЗ датчики включения вентиляторов вкручиваются прямо в радиаторы охлаждения. Это необходимо для того, чтобы большая часть рабочей поверхности датчика контактировала с горячим антифризом. Между датчиком и радиатором в обязательном порядке устанавливается специальная уплотнительная прокладка из материала, устойчивого к высоким температурам.

Красной стрелкой обозначен датчик вентилятора ВАЗ 2107, синей — уплотнительное кольцо под ним

Поскольку датчик вентилятора ВАЗ 2107 вкручен в нижнюю часть главного радиатора, то менять его удобнее всего из смотровой ямы, на которую надо установить автомобиль.

Проверка работоспособности вентиляторного датчика ВАЗ 2107

Чтобы проверить исправность датчика включения вентилятора на ВАЗ 2107, потребуются следующие вещи:

• ёмкость для кипячения воды;
• термометр;
• бытовой кипятильник;
• снятый с машины датчик включения вентилятора;
• бытовой мультиметр.

Последовательность проверки датчика

Последовательность проверки датчика заключается в следующем:

1. В подготовленную ёмкость наливается вода.
2. Резьбовая часть датчика погружается в воду, а его контакты — подключаются к контактам мультиметра, настроенного на проверку электрического сопротивления.
3. Теперь в воду погружаются термометр и кипятильник.
4. Кипятильник включается в сеть, вода начинает нагреваться. Температура нагрева отслеживается по термометру.

   Датчик ВАЗ 2107 погружён в ёмкость с водой и подключён к мультиметру

5. Когда температура воды достигнет 95 градусов, сопротивление датчика должно исчезнуть (это будет видно на дисплее мультиметра).
6. Если при вышеуказанной температуре воды сопротивление пропало, датчик включения вентилятора считается исправным.
7. Если датчик сохраняет сопротивление при нагреве выше 95 градусов, он неисправен и подлежит замене.

Видео: проверка исправности вентиляторного датчика ВАЗ 2107

Проведение проверки и замены электродвигателя

Более сложным вариантом работ является проверка и замена электродвигателя. Она выполняется по инструкции:

1. Отсоедините штекер питания вентилятора. К разъему вентилятора подключите два провода, при этом такой длины, чтобы их можно было довести до клемм АКБ. После подключения к штекеру подведите провода к аккумулятору и посмотрите на реакцию вентилятора. Отсутствие реакции означает, что его нужно заменить.
2. Если он заработал, то необходимо проверить, подается ли напряжение. Для этого необходимо щупы вольтметра разместить на контактах второй половины штекера. После этого запустите двигатель. Если у вас карбюраторный мотор, то нужно дополнительно замкнуть при помощи отвертки контакты датчика температуры. Посмотрите на показания вольтметра, напряжение должно быть от 11,7 до 14,5 В. Если у вас инжектор, то нужно дождаться, когда температура достигнет значения +85…+95 °С. После этого бортовой компьютер подаст на реле сигнал о включении вентилятора. Как только это случится, посмотрите на показания прибора, они должны быть в тех же пределах. Недостаточное напряжение или его отсутствие свидетельствует о проблемах в цепи питания.
3. После проведения проверки, когда вы поняли, что не запускается вентилятор из-за двигателя, необходимо провести его замену. Для этого торцевыми ключами удалите два крепежа кожуха вентилятора к генератору.
4. Потяните кожух на себя, освободите провода из фиксатора. Для этого пассатижами сожмите лепестки крепления, а затем вытолкните их.
5. Демонтируйте вентилятор. Удерживая крыльчатку, открутите центральную гайку ее крепления ключом на 13.
6. Удалите крыльчатку с вала. Открутите ключом на 10 крепления электродвигателя.
7. Снимите электромотор и замените его на новый. После этого вам необходимо провести обратную сборку конструкции.

Температурные датчики выходят из строя редко, поэтому на их проверке и замене мы не будем останавливаться подробно. Чаще всего проблема кроется в электромоторе или цепи питания.

Неисправности, связанные с датчиком вентилятора ВАЗ 2107

Существует ряд наиболее распространённых проблем, из-за которых вентилятор на ВАЗ 2107 может не включиться в нужный момент, что приведёт к перегреву двигателя. Вот они:

• датчик включения вентилятора перегорел. Чаще всего это происходит из-за резкого скачка напряжения в электросети машины, возникшего вследствие короткого замыкания. Электропроводка на ВАЗ 2107 никогда не отличалась долговечностью и надёжностью. Со временем она начинает трескаться и приходит в полную негодность, что и ведёт к замыканию;
• перегорел предохранитель, отвечающий за вентилятор. Бывают ситуации, когда датчик вентилятора исправен, но вентилятор всё равно не включается. В этом случае необходимо заглянуть в предохранительный блок, находящийся под рулевой колонкой автомобиля и отыскать там предохранитель, отвечающий за работу вентилятора, вынуть его и осмотреть. Если он оплавлен и слегка почернел — причина неисправности найдена.

  Стрелкой 1 показано расположение предохранителя вентилятора ВАЗ 2107. Стрелкой 2 показано расположение вентиляторного реле

Делаем 2-скорости вентилятора охлаждения на ВАЗ

Датчик включения вентилятора автомобиля ваз 2110

Данное решение позволяет избавиться от частых включений вентилятора охлаждения, нет просадок напряжения (хотя у меня их и не было за счет хорошего генератора и автоматического РН на 14.5В), не падает ХХ при включении вентилятора. Да и нет вибрации по кузову с родным 4х лопасным вентилятором. Штатная работа вентилятора охлаждения осталась на месте.

Вентилятор охлаждения теперь включается на половину мощности при температуре в 92 градуса, а максимальная скорость будет при достижении 96 градусов.

Получилось вот что:

Для этого понадобились такие компоненты как:

1…

Тройник под датчик охлаждения с газели, стоимостью 150 рублей. Попилен женой болгарина и завальцован молотком с обработкой напильником. 2… ДТОЖ от классики 92/87 градусов. Рублей 100. 3… 2 хомута под патрубок. Какой размер — хз. Просто под данный патрубок и все… 4… Реле 4х контактное на 70 А + разъем. Стоимостью 160 рублей с фишкой. 5… Предохранитель на 30 А выносной. Я поставил в цепь питания на 30 контакт реле. 6… Обжимные фишки + обжимка (можно и узкими пассатижами) и термоусадка были. 7… Разные провода 4 метра. 8… Фишки мама/папа на вентилятор, ибо я не хотел резать изоляцию. Разъединяется “родная” фишка вентилятора, наша купленная соединяется между собой, плюсовой контакт изолируется, а минусовой используется для подключения к нему сигнала от реле. 9… Сопротивление с классической печки на 1,5 Ом. Можно и 2-2,5 Ом сопротивление поставить, но я не смог в своем городе найти сопротивление с печки УАЗика. Так что довольствуемся тем что есть. На вентилятор подается 6,6 В по тестеру.

Режется нижний патрубок радиатора в случае если Ваш радиатор нового образца без заглушки под ДТОЖ. Тройник ставить так, чтобы контакты датчика стояли под 90 градусов, а не как у меня на фото(я чуть упустил данный момент, корпус печки немного не садится как надо). Но это уже при замене ОЖ будет поправлено. Если же у Вас радиатор старого образца, либо Лузаровский универсальный, то патрубок резать не надо. На данных радиаторах имеется заглушка под ДТОЖ.

87…

контакт скручиваем либо припаиваем к черному проводу вентилятора(ориентируйтесь по проводам от самого вентилятора, а не по центральной проводке, ибо цвета могут отличаться. Еще как вариант — прозвонить мультитестером). “Плюс” на вентилятор у нас постоянный на него подается, а вот управляется массовым сигналом(может отличаться по годам выпуска судя из комментариев).
86…
контакт можно подключить напрямую к “плюсовой” клеме АКБ. Обмотка реле на себя напряжение не тянет.
85…
контакт реле подключаем в разрыв через датчик температуры охлаждающей жидкости(ДТОЖ). Датчик в нашем случае выполняет роль автоматической кнопки.
30…
контакт подключаем напрямую к минусовой клеме АКБ через предохранитель, потом подключаем резистор сопротивления и потом в реле.

Сам резистор сопротивления был притянут к корпусу вентилятор охлаждения обычным хомутом. Резистор крепить в районе потока воздуха от вентилятора для его охлаждения. Греется во время работы хорошо.

В общем все… Вентилятор за весь вечер активных покатушек и пробок ни разу не включился на полную. Все на автомате, нет скачков и просадок оборотов на ХХ. Мне нравится. Вентилятор продолжает кратковременно работать даже после выключения зажигания.

Так же в данную схему без проблем можно добавить кнопку принудительного включения вентилятора — обязательно использовать реле, управляющий плюс катушки реле (85 контакт например) брать от главного реле из салона, управляющий минус (86 контакт) через кнопку включения вентилятора, на 30 и 87 контакты подключить контакты ДТОЖ. Все это нужно для того, чтобы вентилятор выключался при выключении зажигания и исключалась возможность постоянной работы вентилятора в случае забывчивости водителя. Хотя ИМХО — лишняя эта кнопка при таком решении.

Ну и к слову — данную схему можно использовать и для карбовых авто. Просто нужно датчика, один “зубильный” для радиатора, а второй “классический” для тройника (хотя можно и наоборот). Ну это если не получится найти 2х режимный датчик включения вентилятора от ино.

P/S..

Ставили другу аналогично на ВАЗ 2115, 2006 г.в. — по схеме пришлось поменять полярность подачи напряжения на вентилятор. У него управляется не “минусом”, а “плюсом”.
