Замок зажигания: схема, устройство, работа

Для того, чтобы понять как работает он работает, надо понять, из чего состоит замок зажигания. Как и любое другое контактное электро устройство, в нем есть механизм, который соединяет и разъединяет цепь электропроводки. Помимо включения выключения зажигания, замок еще выполняет некоторые функции, которые активируются при повороте ключа:

• в положение №1 — осуществляется подача энергии на панель приборов и различные электронные устройства;
• в положение №2 — производится запуск двигателя;
• в положение №3 — блокируется руль.

Для каждой из этих положений ключа используется своя контактная группа замка зажигания.

Ломается замок зажигания не так часто, как другие детали электрооборудования автомобиля. При неисправном замке системы зажигания определить причину можно самому.

Устройство автомобильного замка зажигания

Конструкция замка состоит из двух блоков:

• электронная часть — это группа контактов, которые замыкают и размыкают цепи в заданной последовательности;
• механическая часть.

Вынимать ключ из замка представляется возможным только в одном положении.

Замена контактной группы замка зажигания ваз.

Принцип работы чип-ключа

Замена контактной группы ВАЗ.Replacing VAZ contact group.

Проблемы запуска транспортного средства

Проблемы с этой частью транспортного средства (далее ТС) знакомы многим. Бывает и такое, что при вынимании ключа из замочной скважины этой системы автомобиль продолжает работать.

Интересно то, что большинство владельцев авто берутся в таких случаях перед глушением двигателя включать заднюю скорость и переставлять ключ в третье положение. Тогда машина глохнет.

Для тех, кто готов потратить своё свободное время на исправление этой ситуации, рекомендую провести осмотр контактов замка зажигания. При имеющимся мультиметре дело пойдёт на «ура».

Причина в контактах

Для начала проверки контакты омметра нужно присоединять попеременно к выводам замка зажигания и, поворачивая ключ в разные положения, проверить активность этих контактов в замке. При исправности этой части контактов сопротивление стремится к нулю.

При положительных значениях — причина налицо: контакты системы запуска авто перегорели или стали грязными. При таком раскладе понадобится замена контактной группы замка зажигания — всё это делается легко, но для начала придётся отключить АКБ. В противном случае — сожжённый блок предохранителей вам обеспечен.

Причина в аварийной сигнализации

Ещё один случай, не относящийся к группе контактов. Попытайтесь разделить разъёмы контактов и отключения аварийной сигнализации, скорее всего, здесь присутствует проблема.

Если это так, то рекомендуется поменять выключатель на новый.

Причина в системе обогрева заднего стекла

Ещё одна причина такой поломки — обогрев заднего стекла, а точнее, его выключатель. Для проверки работоспособности вытащите кнопку из панели и осмотрите отверстие, которое расположено со стороны жгута, отсоединив перед этим проводку.

Это интересно: Рейтинг лучших моделей ламп для противотуманных фар

Вставьте ключ в замок и отслеживайте напряжение между клеммами и массой. В положениях Lock и Acc напряжение должно отсутствовать. Замена выключателя потребуется в том случае, если неполадка произошла из-за него.

Контактная группа замка зажигания: устройство и замена

PASSAT B3 Замена контактной группы замка зажигания

Не заводится НЕКСИЯ. Замена контактной группы замка зажигания

Не работает замок зажигания

Частая причина выхода из строя замка зажигания — это реле. Реле стоит не дорого и заменить его легко. Достаточно купить подходящее для конкретной марки и модели авто реле, установить его вместо старого и подсоединить штекера.

На автомобилях семейства ВАЗ всех моделей наиболее частая поломка — это заклинивание замка зажигания (ЗЖ), то есть невозможно повернуть ключ после вставки в замок. То есть блокировка руля активируется сама собой. Это лечится небольшим вращением руля, дальше ключ можно поворачивать.

Замена замка зажигания

Легче всего менять замок полностью, чем какую-то его часть. Для замены не обязательно покупать такой же замок, который стоял раньше. Ключ можно будет связать потом с центральным замком.

Последовательность замены:

1. Отсоединить питание от АКБ.
2. Снять кожух рулевой колонки.
3. Выкрутить болты крепления замка.
4. Освобождают замок от фиксаторов и вынимают его.
5. Сделать маркировку проводов на снятом замке или можно сфотографировать разъем проводов, чтобы потом не путаться, какой провод в какой штекер подсоединять.
6. Отсоединить провода и подсоединить их на новый замок.
7. Установить новый замок.
8. Проверить работоспособность до монтажа обшивки рулевой колонки.

Особенности характеристик

Для модельного ряда «четырнадцатки» конструкторы ВАЗа выбрали правостороннее расположение замка. Данный вариант выгодно отличает модельный ряд от первых «классических» машин завода. При этом зона включения остается под рулевой колонкой. Рабочая часть скрыта пластиковым декором, поэтому водителю доступен лишь торец личинки.

Данный узел состоит из нескольких компонентов. Основными из них являются такие составные элементы:

• прочный металлический корпус;
• уникальный замочный механизм;
• запорно-блокировочный узел;
• электрическая часть в виде контактной группы.

Наличие стального корпуса призвано защищать от несанкционированного доступа к внутренним составляющим. Замочный механизм позаимствовал свои характеристики у обычного дверного замка с «секретом».

Благодаря встроенному запорно-блокировочному механизму удается фиксировать руль, не позволяя его проворачивать, со свободным «секретом». Контактная группа подключается с тыльной стороны и отвечает за своевременное соединение контактов при определенном положении ключа в замочной скважине.

Как прозвонить замок зажигания.

1. Берем обычный мультиметр с функцией прозвона и включаем режим «звонилки». Для проверки правильности работы режима замыкаем красный и черный провода и убеждаемся, что мультиметр запищал. 2. Красный провод цепляем на контакт «B», «BAT» или другое обозначение. Важно чтобы это был контакт, на который приходит плюс от АКБ. Черный провод цепляем на любой из контактов, который хотим прозвонить. Включаем одно из положений замка зажигания. Если мультиметр запищал, значит в этом режиме плюс уходит на прозваниваемый контакт. Если тишина и ничего не произошло — значит в включенном режиме контакт не задействован. Переставляем черный провод на оставшиеся контакты и прозваниваем их. Полученные данные записываем и получаем схему работы одного из включенных положений замка зажигания. 3. После прозвона первого положения включаем второе и опять поочередно прозваниваем все контакты. И так до тех пор, пока не получим схему работы всех контактов замка зажигания во всех положениях. 4. В итоге получаем полную схему работы нашего замка зажигания не прибегая к услугам электриков. Осталось его подключить.

Как подключить универсальный замок зажигания.

У каждого универсального замка зажигания есть схема его работы и схема подключения. Сложностей с подключением не возникнет, если внимательно прочитать руководство к действию и держать в руках схему. Если нет схемы, замок зажигания всегда можно самостоятельно прозвонить и получить её опытным путем.

Три важных правила подключения универсального замка зажигания:

Первое правило, которое необходимо запомнить — универсальный замок зажигания включается в электрическую цепь между плюсовой клеммой аккумулятора и потребителями. Второе правило — один из контактов всегда идет на катушку зажигания и питает её при повороте ключа. Третее правило — подпружиненный контакт, на который напряжение подается кратковременно, всегда идет на стартер для его запуска. Одновременно с этим контактом должен оставаться запитанным контакт, идущий на катушку зажигания. Зная и выполняя эти 3 простых правила подключение замка зажигания никогда не доставит хлопот.

Вы не очень хорошо разбираетесь в теории? У Вас есть много вопросов без ответов? Скорее всего Вам нужно задержаться в «Руководствах». Мы стараемся систематизировать частые вопросы, которые постоянно пополняются благодаря Вам, и ответить на них простым языком.

По каким признакам распознать плохой контакт в замке зажигания?

Чтобы понять причины и распознать симптомы неисправной контактной группы замка зажигания, необходимо иметь общее представление о том, что она собой представляет, особенности ее работы и возможные причины, способные привести к неисправности.

Сама по себе контактная группа замка зажигания это центральное звено в системе, отвечающей за запуск автомобиля. В тот момент, когда вы поворачиваете ключ, группа способствует замыканию соответствующих контактов, в результате чего определенные электропотребители получают необходимое подключение к системе.

Характеристика группы контактов

Для начала предлагаем узнать, зачем нужна контактная группа замка зажигания, какое ее устройство и принцип работы.

Предназначение и функции

По сути, КГЗЗ используется для обеспечения соединения всех без исключения электроцепей транспортного средства. То есть когда водитель поворачивает ключ в замке, КГЗЗ замыкает контакты, таким образом, позволяя использовать все без исключения электрические приборы.

Устройство

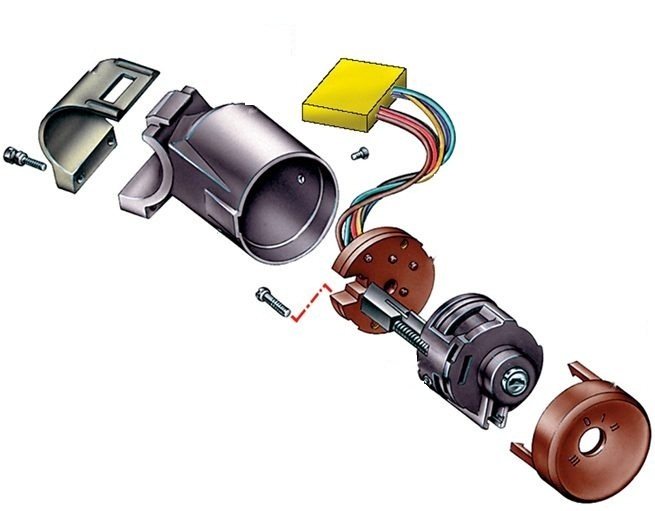

Схема устройства замка
Сам по себе замок зажигания — это простой прерыватель электроцепи. При повороте ключа производится регулировка контактов, в результате чего осуществляется возможность запуска двигателя, питания оборудования, а также остановка силового агрегата. Если вы разберете корпус самого замка, то увидите, что внутри него расположено само устройство, а также большое количество проводов, соединенных между собой. Провода на замок идут от аккумуляторной батареи.

Непосредственно сама контактная группа замка зажигания выходит в место подключения этих электрических девайсов. Чтобы не допустить замыкания и разграничить сами контактные элементы, КГЗЗ монтируется в пластиковом корпусе.

Принцип работы

Автомобильная система зажигания может быть либо батарейной, либо генераторной. Их принципиальное различие заключается в том, что батарейное зажигание оснащается автономным источником питания, соответственно, все электрооборудование может быть включено без запуска двигателя. Что касается генераторной системы, то в данном случае активация электрооборудования возможна только после запуска двигателя.

Это интересно: Стартер не крутит и втягивающее реле не щелкает: причина

Когда водитель поворачивает ключ в замке, происходит замыкание контактов электроцепи от минусовой клеммы на АКБ к катушке. При этом через проводку к замку начинает поступать напряжение, которое посредством контактов поступает на катушку, после чего возвращается на плюсовой выхода батареи.

В тот момент, когда напряжение проходит через катушку, в ней образуется очень высокое напряжение, которое впоследствии передается на свечи. В конечном итоге происходит замыкание контактов и запуск двигателя. Кроме самой цепи зажигания, в машине есть и другие электроцепи, проводящие напряжение от ключа к электроприборам. Каждый из проводов отвечает за подключение контактов друг с другом (автор видео — канал Ремонт и обслуживание авто).

Основные неисправности

Вкратце о причинах, по которым может потребоваться ремонт контактной группы замка зажигания:

1. Перегрузка устройства, что может быть связано с установкой дополнительных приборов повышенной мощности, в результате чего через КГЗЗ будет проходить более высокое напряжение. В течение какого-то времени устройство может справляться с таким током, но со временем на нем начнет образовываться нагар. Следует отметить, что этот нагар, как правило, появляется именно внутри контакта, а не на его поверхности, то единственным выходом будет заменить контактную группу. Для предотвращения такой проблемы все дополнительные приборы должны подключаться через предохранители или реле.
2. Короткое замыкание в электросети. Если произойдет замыкание, это также может стать причиной того, что через КГЗЗ пройдет напряжение высокой мощности, что опять же, спровоцирует ее выход из строя.
3. Многие автолюбители, которые меняли КГЗЗ, сталкивались с проблемой истирания дорожек, а также самих контактов. Такая проблема, как правило, случается в результате износа замка, но в некоторых случаях причина может заключаться в браке.
4. Механическая поломка контактных элементов, а также других составляющих группы.
5. Перегрев устройства, который может привести к нарушению конструкции КГЗЗ. Перегрев, как правило, также происходит в результате повышенной нагрузки на устройство. При работе в условиях повышенных температур дорожки могут сдвинуться или вовсе сломаться (автор видео — АлексАвтоХлам).

Замок зажигания (контактная группа). Неисправности при запуске двигателя.

Что может случиться с замком зажигания

В зависимости от вида контактной группы будут отличаться и ее режимы. Для каждой модели машины при определенном положении ключа будет характерно подключение заданного набора устройств.

Собственно, это и вызывает ряд определенных неудобств, так как отличия касаются не только работы контактной группы замка зажигания, но и характерных для нее симптомов поломки. Вместе с тем, существует определенный перечень того, что может случиться с замком зажигания.

В основном поломка происходит на почве окисления или подгорания контактных групп. Последнее возникает из-за частых и сильных перепадов напряжения в момент запуска автомобильного двигателя.

Ремонт возможных неисправностей

Замок зажигания ВАЗ — достаточно простое устройство с точки зрения автомеханика. Но и неспециалист сможет без особого труда исправить некоторые поломки: • Замена лампочки подсветки: с демонтированного замка необходимо снять разъем патрона лампы. Переходим к следующему этапу. Снимаем сам патрон. Произведя смену лампы, монтируем все в обратном порядке (потребуются маленькие пассатижи или плоскогубцы). • Замена контактной группы: на корпусе есть специальные защелки, если их отжать, контактная замка зажигания легко извлекается из корпуса (потребуется маленькая отвертка либо любой другой предмет с заостренным кончиком для отжимания защелок). • Микровыключатель также заменяется без особых проблем. Чтобы его сменить, достаточно выкрутить три винта, достать стержень и, отжав фиксатор, отсоединить элемент. Далее его можно менять. • Замена личинки замка. Требуется при заклинивании или в случае, если ключ проворачивается с трудом. Просто вынуть личинку и заменить ее на новую.
Для того чтобы проделать любую из вышеперечисленных процедур, нужно снять сам замок зажигания. В этом тоже ничего сложного нет.

Наиболее распространенные дефекты

Если на вашем автомобиле не включается замок зажигания, велика вероятность, что вы столкнулись с одним из наиболее распространенных дефектов:

• разрядился аккумулятор;
• клеммы аккумулятора плохо контактируют между собой;
• неисправность переключателя;
• ошибка в системе безопасности;
• неисправность соленоида;
• при провороте двигателя он все равно не заводится.

Выделенные нами группы дефектов можно поделить на 2 группы – механические и электрические. Они будут отличаться негативными рецепторами, приводящими к поломкам.
