Диагностика – причины и признаки неисправностей

Главной причиной замены подшипника ВАЗ 2114 при штатных условиях является естественный износ. Ступичный узел подвергается регулярным нагрузкам, из-за чего элементы качения приходят в негодность.

Другие причины повреждения детали:

• неправильная предыдущая замена, повлекшая износ элемента;
• сильные удары колеса об ямы;
• агрессивная езда;
• попадание в ступицу посторонних частиц: грязь, пыль, другие частицы;
• перегрев вследствие частых, резких торможений.

Как быстро найти гул ступичного подшипника:

Проверка переднего подшипника ВАЗ 2110:

Ступица имеет ряд признаков, по которым можно узнать о ее замене. К ним относятся:

1. повышенная шумность со стороны переднего колеса;
2. гул на определенной скорости;
3. хруст, скрежет при движении, на поворотах;
4. ненормальный люфт вывешенного колеса;
5. чрезмерный нагрев диска.

Заметив хотя бы один из признаков, владелец должен принять меры и произвести замену ступичного подшипника.

Немного об устройстве и функционале

Главное назначение детали – обеспечить равномерность при вращении колес автомобиля. Учитывая название детали, несложно догадаться, что ступичные подшипники – это связующее звено между ступицей и осью, к которой крепятся тормозной диск и колесо.

Устройство детали полностью соответствует классической разновидности подшипников качения. Это два металлических кольца, в которые запрессованы конические ролики, защищенные от корпуса с помощью прочного резинового изолятора.

В отличие от зарубежных конкурентов, отечественные подшипники создаются по устаревшей технологии HUB. Они устанавливаются довольно сложно, требуют очень точного момента затяжки и нуждаются в обильной смазке.

Работы механизма хватает на несколько лет. Советуется менять запчасть на Ваз 2114 примерно раз в 100 тысяч километров. Но негативные факторы эксплуатации могут ускорить процесс износа:

• Плохие дороги. Вся сила ударной нагрузки приходится на этот механизм системы. Со временем металл «устает» и подшипник начинает разрушаться.
• Агрессивные реагенты. В России в целях экономии средств в зимний период часто используются агрессивные химические реагенты для посыпки дороги от гололеда.
• Резкая смена температур. Владельцы теплых гаражей в зимний период неосознанно сокращают срок службы многих металлических деталей, для которых большую нагрузку создают резкие перепады температуры при выезде и въезде в гараж.

Замена подшипника задней ступицы на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109 2108, 2114 и 2115

Замена ПЕРЕДНЕГО ПОДШИПНИКА СТУПИЦЫ ВАЗ 2108,2115,2110,2114. Замена ступичного подшипника

Как легко и быстро заменить подшипник задней ступицы ваз2114

Замена заднего ступичного подшипника ВАЗ 2114

Устройство ремонтируемого узла

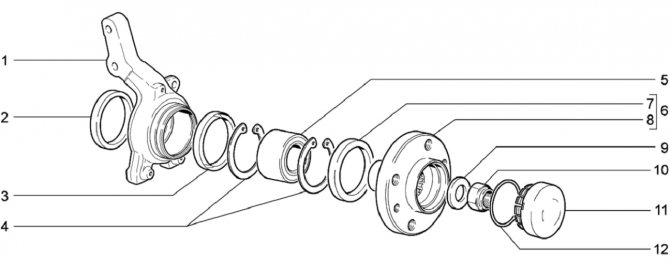

Конструктивная компоновка ступицы ВАЗ 2114:

1. кулак поворотный;
2. кольцо грязезащитное внутреннее;
3. кольцо поворотного кулака;
4. кольцо стопорного подшипника;
5. подшипник ступицы;
6. ступица передняя;
7. кольцо грязезащитное;
8. колпачок ступицы;
9. уплотнитель колпачка;
10. колпачок ступицы;
11. гайка;
12. шайба ступицы.

Примечание:

Порядок расположения элементов обязателен. На ступице категорически запрещено нарушение компоновки, установка узлов, не предусмотренных техническими требованиями. Работа узла будет нарушена, что приведет к лавинному износу деталей и повышенной опасности эксплуатации транспортного средства.

Как просто и легко заменить подшипник передней ступицы Ваз 2114

Диагностика люфта

Проверить, действительно ли подшипник шатается, можно быстро и легко. Выполнить такую работу сможет даже неопытный автолюбитель. Для этого:

• ​ Поднять машину на домкрат. Можно использовать подъемник – так будет даже легче.
• ​ Прокачать колесо. Осуществлять это следует по определенной схеме: держать колесо с обеих сторон, максимально зажав его. Качать следует руками в одном и том же направлении (желательно от себя). Кстати, в автосервисах такую процедуру также производят, поэтому желательно присутствовать на ней, чтобы позже быть подготовленным к ее осуществлению.
• ​ Если наблюдается небольшой люфт, следует затянуть гайку подшипника как можно сильнее.

• ​ Дергать колесо, делая максимальный упор на верхнюю часть колеса. Если в таком случае также наблюдается люфт подшипника, значит следует поменять верхнюю шаровую опору.
• ​ Тянуть колесо за нижнюю часть. Соответственно, если и теперь наблюдается люфт, значит нужно менять нижнюю шаровую опору.

Размеры подшипника ступицы ВАЗ 2114

Перед установкой новой детали необходимо удостовериться в ее совместимости с этим автомобилем. Для этого есть таблица аналогов.

Важно:

Каждый ступичный подшипники имеет свой уникальный номер. По нему подбирается соответствующая замена.

Причины поломки

Если честно, то подшипник это очень прочная часть ступицы. И чтобы его «убить» нужно постараться! Скорее всего, у вас выйдут из строя всевозможные стойки, резиновые втулки и прочие навесные части, но если «постараться» можно вывести из строя и этот элемент.

1) Большой пробег. Как бы банально не звучало, но большой пробег автомобиля изнашивает все узлы, и подшипник тут не исключение. Это основная причина неисправности, остальные вторичны. Примерно через 70 – 120 000 километров, у различных производителей по-разному. Вы услышите характерный хруст. Говорит о том, что эту деталь нужно менять.

2) Потеря герметичности. Подшипник имеет немного смазки, которая закрыта специальными кожухами из резины или пластмассы. Если они разрушаются, то смазка выходит и износ становится намного больше. Уже через пару тысяч километров можно услышать характерный гул, что говорит о неисправности.

3) Неаккуратная езда. Если будете постоянно влетать в ямы на больших скоростях, это также немного износит этот узел. Хотя как я уже писал выше, быстрее выйдут из строя другие элементы подвески.

4) Неправильная запрессовка. Это вторичная причина, при ремонте могут неправильно запрессовать новый подшипник, например — наискосок. Таким образом, при движении он будет стоять не правильно, что его достаточно быстро износит, примерно через пару – тройку тысяч километров опять нужно будет менять.

5) Если слишком сильно затянули. Такое бывало особенно на наших отечественных авто, подшипник перетягивали при замене, таким образом, он нагревался больше обычного, что также способствует снижению ресурса и последующей поломки. Так что нужно учитывать силу закручивания, обычно она указывается в инструкции.

Это все основные причины, однако как вы видите две последние это «кривые руки» автосервиса. Так что меняем только на проверенных станциях, которые дают гарантию на работы. Иногда выгоднее посмотреть на официальные станции.

Когда требуется замена ступицы

Состояние тормозной и ходовой части автомобиля – это не только ваш комфорт при вождении, но и ваша безопасность. Часто замена подшипника передней ступицы, не произведенная вовремя, может привести к серьезным последствиям. Поэтому за состоянием ступичных подшипников надо следить, ведь если вовремя не сделать замену ступицы, подшипник на скорости может раскрошиться и заклинить колесо.
Подшипник ступицы – это механизм, который обеспечивает вращение колеса, а значит, движение автомобиля. Его износ и необходимость замены ступицы определяются по следующим признакам:

1. Монотонный гул, стук или лязг в ходовой части автомобиля во время движения, говорит о необходимости замены ступицы. Чаще это бывает спереди, ибо передняя часть испытывает большие нагрузки.
2. Перегрев одного колесного диска по сравнению с другими говорит о чрезмерном трении и неисправности подшипника.
3. Проблема с подшипником хорошо выявляется, если поднять автомобиль с помощью домкрата и покачать колесо: там, где требуется замена ступицы, будет слышен глухой звук.
4. При образовании люфта колеса, который не устраняется подтягиванием контргайки, надо менять ступичный подшипник.

Замена подшипника передней ступицы

Передняя часть автомобиля тяжелее и чаще испытывает нагрузки при движении, поэтому ходовая часть требует большего внимания. Если вовремя не произвести замену подшипника передней ступицы, то он может раскрошиться, внутренний обод колеса сломается, и колесный диск срежет болты, при помощи которых он крепится на ступице. Все это приведет к потере колеса, что на скорости может кончиться трагически.

Процедура замены подшипника передней ступицы состоит из нескольких этапов:

1. автомобиль устанавливается на подъемник и колесо демонтируется;
2. откручиваются гайки ступицы и снимается тормозной суппорт;
3. демонтируется крепление шланга системы ABS, поворотный рычаг автомобильного рулевого механизма и тормозной диск;
4. снимается крепеж стойки, и ступицы освобождаются от нижней и верхней шаровых опор и приводного механизма;
5. демонтируется ступица;
6. неисправный подшипник извлекается, а на его место ставится новый;
7. все демонтированные детали ставятся на свое место.

Замена подшипника задней ступицы

Как правило, в отличие от переднего, замена подшипника задней ступицы не производится часто. Срок его эксплуатации гораздо больше – около 100 тыс. км пробега, но в связи с плачевным состоянием дорог он может существенно снижаться.

Неисправный подшипник задней ступицы дает о себе знать люфтом колеса, который легко определяется появлением стука или скрипа в задней ходовой части. Чаще всего замена подшипника задней ступицы будет единственным выходом, ибо он не поддается регулировке. Производится замена заднего подшипника по той же технологии, что и переднего, – в хорошем автосервисе ее выполняют быстро и легко.

Замена шпильки ступицы переднего колеса

Способ крепления колес на шпильках имеет существенное преимущество перед болтами: шпильки легко заменить, не меняя подшипник или саму ступицу. Но у шпилек также есть ряд недостатков: они склонны ломаться, когда автомобиль буксует на твердой поверхности. Кроме того, при срыве резьбы гайки приходится выполнять замену шпильки ступицы переднего колеса, ведь при поврежденной резьбе гайку нельзя будет полностью закрутить. А если хотя бы одна шпилька не будет затянута гайкой, то при вращении возникнет дисбаланс, который приводит к нарушению регулировок подвески с последующим ускоренным износом резины и повреждению тормозных дисков. Именно поэтому важно своевременно проводить замену шпильки ступицы переднего колеса.

Замена шпильки ступицы заднего колеса

Замена шпильки ступицы заднего колеса проводится по тем же причинам. Различие заключается в том, что для замены шпильки ступицы заднего колеса необходимо снимать тормозной барабан, что усложняет операцию.

В любом случае в сервисном центре Mobil 1 вам заменят подшипник и шпильку ступицы быстро и качественно. Запишитесь на ремонт и будьте уверены в безопасности своего автомобиля.

Mobil 1 – ваши колеса в полном порядке! 8

Устройство ходовой части

Подшипник передней ступицы

Перед тем, как приступить непосредственно к процессу замены, необходимо увидеть все конструктивные элементы, которые необходимо демонтировать. Поэтому, сначала нужно разобраться в устройстве передней части подвески, а точнее посмотреть на элементы в разрезе и определить местонахождение подшипника.

Устройство передней ходовой части

Передняя подвеска в сборе: 1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – гайка ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры; В — зона для контроля шарнира подвески
