Принцип действия системы сцепления

Для передачи вращающего момента ведущим колесам тс от коленвала мотора предусмотрена коробка, потому что ровная передача момента от мотора колесам нерентабельна. Автомобиль не сумеет поехать без сцепления, а сама работа силового агрегата будет неэффективной.
Для комфортной работы силовой установки вращающий момент, снятый с коленвала, за ранее должен поменяться в коробке переключения передач (КПП). После чего он перебегает на ведомую ось. Так как переключение передачи принуждает крутиться шестерни КПП, которые с силой ударяются друг о друга, то поменять передачу можно с трудом. При неизменном подключении коробки к агрегату для полной остановки тс будет нужно приостановить и мотор.

Работа сцепления в автомобиле Газель

Чтоб решить эти задачи, в автомобиле предвидено сцепление, представляющее собой особый узел коробки. Он содействует временному разобщению мотора и КПП, что приводит к прерыванию вращающего момента. При нажатии педали сцепления можно переключать передачи либо создавать остановку машины. Сцепление позволяет автомобилю плавненько трогаться с места и производить разгон.

Принцип его работы для хоть какой марки автомобиля схож. Оно исключает возможность резвого износа узлов и деталей, которые соединяют силовую установку и коробку.

Нажимной диск сцепления, присоединенный к корпусу, придавливает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, обязана иметь возможность производить по нему свободное движение. Корпус ступицы обустроен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.

Чтоб сделать требуемое усилие при нажатии, предусмотрена пружина с лепестками, которые подвергаются воздействию выжимного подшипника. Он представляет собой связывающее звено меж приводом и сцеплением, на которое крепится вилка с рычагом. На его конце закрепляется другой рычаг или трос, ведущий к педали сцепления.

Рано днем в выходной заменил

я
вилку сцепления
.

Сцепление Газель какое выбрать

Сцепления на Камаз
Сегодня в продаже можно встретить изделия различных производителей. При этом одни комплекты сцепления отличаются мягкостью и плавность, но могут иметь меньший срок службы, а другие работают более жестко, но лучше справляются с нагрузками и ходят дольше.

Прежде всего, на комфорт влияет количество демпферных пружин (оказывают влияние на угловую жесткость). Водитель получает возможность подобрать сцепление с учетом жесткости, которая характерна для того или иного пакета сцепления в зависимости от производителя.

Разные производители самостоятельно определяют количество пружин. Также может отличаться материал изготовления фрикционных накладок, имеются уникальные особенности изготовления выжимного подшипника и т.д.

Если говорить о самих фирмах-изготовителях сцепления, лидерами рынка принято считать SACHS, LUK и VALEO. Сцепление Sасhs традиционно считается надежным и выносливым, однако некоторые жалуются на излишнюю жесткость.

Компания LUK славится корзинами высокого качества, что позволяет полноценно передавать крутящий момент и обеспечить достаточную мягкость работы механизма. Сцепление VALEO отличается мягкостью, комфорт высокий, однако несколько снижен ресурс.

Если отдельно учитывать особенности эксплуатации автомобиля, а также обращать внимание на характеристики и конструкцию того или иного комплекта сцепления, удается без особого труда подобрать наиболее подходящее решение.

Еще добавим, что при проектировании узла сцепления ведущие мировые производители отдельно учитывают мощность ДВС, особенности работы коробки, редуктора ведущего моста и т.д. При этом более дешевые аналоги неизвестных изготовителей могут иметь как значительно худшее качество, так и изготавливаться без учета определенных характеристик и показателей.

По этой причине лучше выбирать сцепление известных брендов даже с учетом высокой стоимости. В противном случае механизм может выйти из строя, например, уже через 15-20 тыс. км., а не через 80-90 тысяч.

Замена вилки сцепления

Замену вилки сцепления на модели Газель бизнес сделать очень легко, для этого КПП снимать не потребуется. Такой ремонт тоже можно выполнить своими руками.

Читать дальше: Сколько стоит покрышка на камаз

Для замены вилки отворачиваем два болта рабочего цилиндра сцепления (РЦС), цилиндр на шланге отводится в сторону. Старую вилку вынимаем и устанавливаем новую. Нужно следить, чтобы вилка попала на специальные отливы муфты выжимного подшипника, в противном случае нормального выжима педали сцепления не будет.

Установив новую вилку, через шток прожимаем руками РЦС, подводим его к местам крепления, фиксируем цилиндр болтами. Конечно, шланг сцепления можно открутить и устанавливать РЦС будет легче, но тогда придется прокачивать сцепление. У нас же описана замена вилки самым простым и оптимальным способом. » alt=»»> » alt=»»>

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно – рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами – GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами – COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль – колумбик)

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

Читать дальше: Рено все модели фото

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)

Предупредить выход авто из строя позволяет замена рабочего или главного цилиндра сцепления на Газели, а также других деталей. Важно своевременно проводить диагностику и ремонт транспортного средства, заменять при необходимости комплект сцепления и прочих узлов. В дальнейшем это позволит избежать поломок на трассе и ДТП.

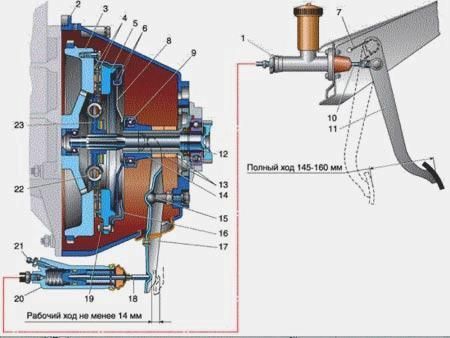

Схема устройства сцепления на Газели

Снятие ведущего и ведомого дисков сцепления автомобиля с двигателем модели ЗМЗ-405, ЗМЗ-406

Замена главного цилиндра сцепления ВАЗ Классика

Снимаем картер сцепления (смотрите статью – Снятие картера сцепления (двигатель ЗМЗ-406)

Керном помечаем взаимное положение кожуха и маховика.

1. Удерживая маховик от проворачивания отверткой или монтажной лопаткой, ключом или головкой на 12 выворачиваем 6 болтов

2. Снимаем ведущий диск в сборе (корзину) и ведомый диск

После разборки детали сцепления следует промыть в керосине и осмотреть.

На поверхности ведущих дисков не допускаются трещины, задиры и глубокие борозды.

При их наличии заменяем маховик и корзину в сборе.

Ведомый диск с изношенными до заклепок, покоробленными, имеющими трещины, замасливание и прижоги накладками заменяем.

Выступание концов лепестков диафрагменной пружины контролируем с использованием проставки.

При перемещении концов лепестков на 8,5 мм вниз, отход нажимного диска должен быть не менее 1,3 мм, в противном случае меняем ведущий диск (корзину) в сборе.

На картере не допускаются любые трещины и обломы.

При сборке покрываем трущиеся поверхности вилки, муфты, толкателей и шлицы вала смазкой ШРУС-4.

Устанавливаем диски в следующей последовательности

Вставляем центровочную оправку в подшипник маховика двигателя.

Надеваем на нее ведомый диск.

С одной стороны ступица диска выступает меньше чем с другой. Этой стороной он должен быть обращен к маховику.

Прикладываем к маховику корзину и крепим ее 6 болтами (отверстия совпадают только в одном положении).

После затяжки болтов вынимаем оправку

Разборка сцепления автомобиля с двигателем модели ЗМЗ-402

Работу проводим на смотровой канаве.

Снимаем коробку передач.

Снимаем рабочий цилиндр гидропривода сцепления (смотрите статью – Замена главного и рабочего цилиндров сцепления автомобиля Газель

1. Ключом «на 10» отворачиваем болт крепления

2. Вынимаем вилку выключения сцепления вместе с защитным чехлом.

3. Вынимаем подшипник выключения сцепления (выжимной).

4. Ключом «на 12» отворачиваем два нижних болта

5. Ключом «на 14» ослабляем затяжку двух верхних болтов крепления усилителя картера сцепления.

Аналогично ослабляем крепление усилителя с другой стороны двигателя.

6. Ключом «на 12» отворачиваем четыре болта крепления нижней части картера сцепления

7. Отжав монтажной лопаткой, снимаем нижнюю часть.

Между поддоном и картером установлена картонная прокладка.

Чтобы при сборке узла не нарушить совместную балансировку маховика и ведущего диска сцепления, помечаем зубилом или кернером их взаимное положение

9. Удерживая маховик от проворачивания монтажной лопаткой, ключом «на 12» отворачиваем шесть болтов крепления «корзины» к маховику.

Между ними установлены полукруглые пластины.

Для облегчения доступа к болтам периодически проворачиваем маховик.

11. Снимаем «корзину» и ведомый диск сцепления

Устанавливаем детали сцепления в обратной последовательности, центрируя ведомый диск сцепления специальной оправкой

При отсутствии оправки отцентровать ведомый диск сцепления можно первичным валом коробки передач.

Для этого при установке «корзины» сцепления только наживляем болты ее крепления, оставляя ведомому диску свободу перемещения.

Установив коробку и затянув гайки ее крепления, проворачиваем маховик, равномерно затягивая болты крепления «корзины».

Какие неисправности могут быть у сцепления

Как правило, сцепление автомобиля имеет основные неисправности, которые известны человеку. В частности, практически все эти неисправности вынуждают механика полностью заменить устройство. Сама же замена должна сопровождаться полным демонтажем и разбором такого механизма. К основным неисправностям, так называемым болезненным симптомам сцепления, при которых нужна его замена, относятся:

• шум, возникающий во время подключения сцепления (при этом шум не такой, как бывает обычно, а усиленный);
• в процессе работы механизма чувствуются сильные и резкие рывки. В частности, это ощущается при включении первой передачи или же в процессе переключения с низкой на высокую;
• автомобиль начинает буксовать, когда нажимается педаль сцепления;
• устройство не выключается или делает это медленно, в результате чего слышится характерный скрежет.

Вышеперечисленные признаки — это основные причины, из-за которых этот механизм нужно будет заменить. Но следует знать, что производитель рекомендует при замене старого сцепления переустановить все составляющие его детали. Например, следует знать, что при замене сцепления рекомендуется сменить выжимной подшипник, а также другие детали и механизмы.

На видео — замена диска сцепления ВАЗ:

https://youtube.com/watch?v=fwJaId_zvj8

В частности, такая замена объясняется тем, что после замены сцепления старые и незаменённые детали уже не смогут функционировать так, как прежде. Такую ситуацию можно сравнить разве что с заливанием молодого и свежего вина в старый, полностью истрёпанный бурдюк. Помните, что старые детали не смогут нормально функционировать с новыми, и неудивительно, что придётся через определённое время провести повторную замену.

Установка диска сцепления — это наиболее частая составляющая замены сцепления. Это объясняется тем, что по статистике именно диск сцепления чаще всего выходит из строя. А дефектами в диске могут выступать следующие моменты:

• механические деформации, которые чаще всего происходят со временем или же от неправильной эксплуатации сцепления;
• выход из строя пружины демпферов;
• износ шлицов ступицы;
• износ фрикционных накладок.

Если хоть один из вышеперечисленных дефектов наблюдается, то это приводит к выходу из строя всего диска. Следовательно, нужно проводить замену.

Если слепо верить производителю, то можно оказаться в нелепой ситуации, когда на дороге, вдали от автосервиса, отказывает сцепление и продолжать путь дальше нет возможности. В таких случаях редкий водитель способен оставаться хладнокровным, а большая часть начинает ругать себя за то, что не догадались своевременно провести диагностику. А ведь действительно, как уверяют водители со стажем, проверять диск сцепления нужно на каждые 80 км пробега автомобиля, тем более по нашим «идеальным» российским дорогам.

Важно своевременно проводить диагностику. Делается это путём проверки толщины диска сцепления

А для этого принято использовать специальный измерительный калибр. Автомобиль поднимают на домкрат, и калибр подсоединяют к рабочему цилиндру сцепления.

Есть и другой способ проверки, называемый народным. Таким методом диагностики злоупотреблять не рекомендуется, так как увеличивается износ механической части диска. Нужно будет при включённой 4-й или 5-й передаче запустить мотор и нажать на педаль акселератора, одновременно держа педаль сцепления. Если двигатель не заглохнет, то это говорит об износе ведомого диска сцепления.

Как сделать качественную замену

Регулировка сцепления ВАЗ 2109

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

1. При сборке использовались детали низкого качества.
2. Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
3. Производились рывки с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:

• течь главного цилиндра сцепления Газели (ГЦС);
• уход тормозной жидкости из бачка ГЦС;
• течь рабочего цилиндра сцепления (РЦС);
• перепускание манжеты ГЦС;
• погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо рывков, а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Диск сцепления ГАЗель Некст, Бизнес, Соболь и модификаций

ДИСК СЦЕПЛЕНИЯ ГАЗЕЛЬ НЕКСТ, БИЗНЕС, СОБОЛЬ И МОДИФИКАЦИЙ

Диск сцепления ГАЗель – важная часть комплекта сцепления легкого коммерческого автомобиля ГАЗ. Благодаря фрикционным свойствам накладки передается крутящий момент от двигателя на механическую коробку перемены передач. Качественный ведомый диск Sachs дает возможность начинать движение плавно и легко менять скоростные режимы, переключая передачи КПП. При поломке или чрезмерном износе фрикциона, возникают проблемы, которые можно избежать, ознакомившись с данной статьей.

ПРИЧИНЫ ПОЛОМОК И НЕИСПРАВНОСТЕЙ ДИСКА СЦЕПЛЕНИЯ ГАЗЕЛЬ

Любое сцепление можно «сжечь» при частых стартах на максимальных оборотах или перевозя грузы в разы больше разрешенных техническими характеристиками автомобиля. Неправильная эксплуатация коммерческого транспортного средства наверняка приведет к преждевременной поломке.

Если вы эксплуатируете машину в соответствии с техническими требованиями, купили и правильно установили качественную запчасть (самостоятельно или на СТО), то в большинстве случаев выход из строя диска заключается в естественном износе: фрикционных накладок, демпферных пружин.

Какой диск сцепления лучше купить на ГАЗель Бизнес и NEXT?

Среди элементов сцепления ГАЗели Бизнес и NEXT именно ведомый диск подвержен наибольшему износу. Сцепление ведет или ощутима пробуксовка? Тогда настало время замены и ремонта!

Производители рекомендуют менять сцепление в сборе, но и кризис пока никто не отменял. Если при снятии комплекта лепестки корзины и выжимной подшипник в хорошем состоянии, то мало у кого поднимется рука купить комплект сцепления в сборе.

Спрос рождает предложение, поэтому не только дилеры GAZ, но и ZF — предлагают данную запчасть отдельно.

Установка сцепления на ГАЗель

В любом случае, лучше приобрести оригинальный ведомый диск ГАЗель под торговой маркой Sachs от немецкой фирмы ZF. Перед установкой в транспортное средство рекомендуется проверить боковое биение, которое не должно превышать 0,5 мм. Если параметр превышен, то проведите регулировку. Убедитесь, что ставите правильной стороной к маховику!

Правда придется забыть о гарантии. Но на практике, меняя только ведомый диск, можно проехать более 40.000 км по городу, а по трассе в разы больше. Экономия существенна.

Типы и размеры дисков сцепления ГАЗель и их отличия

На ГАЗель, в основном, устанавливаются диски сцепления 3 типов и 2 размеров:

• 240TP — 1878005402 (1878005153, 1878000041)Диаметр: 240ммПрофиль ступицы: 23×29-10NИспользуется в комплектах Sachs 3000950069, 3000951401.
• 240VTB — 1878005456 (1878006095)240 мм23×29-10NКомплект Сакс 3000950503
• 280VTB — 1878008502 (1878006639, A21R22.1601130)280мм23×29-10NВ комплекте 3400700645
