Демонтаж приборной панели ВАЗ-2107

Снимать приборную панельку на классической «семерке» достаточно просто. Такая процедура необходима при замене ламп или электроприборов, а также при желании провести тюнинг торпеды ВАЗ-2107. Работа не представляет собой трудного процесса: для ее выполнения не понадобятся особые инструменты и внушительные знания в слесарной области.

Пошаговый порядок демонтажа приборной панели ВАЗ-2107:

• кабель «массы» отсоединяется от клеммы аккумуляторной батареи;
• осуществляется съем рычагов отопительного устройства при помощи отвертки;
• с болта, отвечающего за крепление панели, снимается защитная заглушка;
• болт выкручивается, после чего следует демонтаж панели;
• откручивается гайка троса спидометра, после чего вынимается сам прибор;
• от экономайзера отсоединяются кабели подвода напряжения;
• снимаются проводные колодки;
• осуществляется съем приборной панели.

После того, как конструкция снята – можно начинать работу по замене каких-либо ее узлов и элементов. Установить приборку можно при помощи той же инструкции, шаги которой выполняются в обратной последовательности.

Рекомендации, позволяющие избежать проблем в процессе снятия торпеды

Если вы намереваетесь впервые снимать приборную панель в автомобиле ВАЗ-2107, обязательно соблюдайте следующие правила:

• демонтируя верхнюю часть защитного кожуха рулевой колонки, обращайте внимание на то, чтобы не повредить уплотнительное кольцо замка зажигания. Данная деталь выполнена из довольно хлипкой резины, не выдерживающей сильного механического воздействия;
• на все разъемы, провода и переключатели, которые вы снимаете для получения простого доступа к торпеде, наносите метки. Они позволят избежать путаницы в процессе монтажа;
• извлекая дополнительную приборную панель, не старайтесь применять силу, так как существует довольно высокий риск сломать пластиковые фиксаторы. Найти им замену окажется не так и просто.

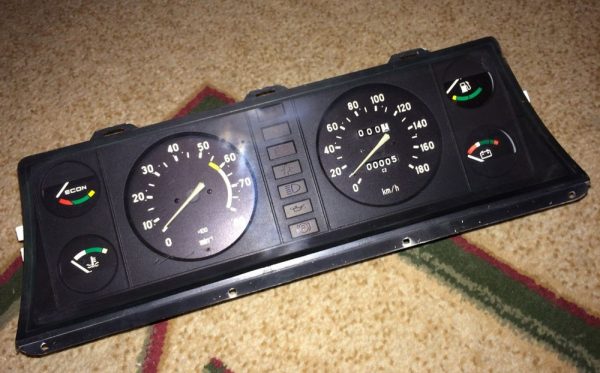

ТОРПЕДА ВАЗ-2107 ЕЕ ОПИСАНИЕ И НАЗНАЧЕНИЕ

Автомобиль ВАЗ-2107 укомплектовывается полноформатной приборной панелью, включающей в себя большое количество средств индикации. При помощи сигнальных ламп водитель следит за движением машины, приглядывая не только за дорожным полотном, но и за состоянием основных узлов транспортного средства. Среди самых важных показателей, отмеченных на панели приборов:

• скорость автомобиля в текущий момент времени;
• температура в двигательной части;
• наполненность топливного отсека;
• наполненность масляного отсека в моторе.

Торпеда состоит из большого количества измерительных приборов, каждый из которых следит за работоспособностью конкретного узла. Панель приборов располагается в салоне автомобиля, врезаясь в торпеду со стороны водительского места. Главные индикаторы защищены крепким прозрачным стеклом, защищающим показатели датчиков от механических воздействий.

Правильный выбор приборной панели

Демонтаж старой торпеды

Если говорить о том, от какой машины подходит панель к ВАЗ 2107, то автомеханики рекомендуют устанавливать торпеду от БМВ либо Волги 3110. Зачастую автовладельцы «семерки» отдают предпочтение второму варианту. Основной задачей в данном случае является установка овальной панели в квадратную. Торпеда от БМВ, в отличие от отечественного аналога, не нуждается в монтаже дополнительной пластмассы.

Решая, какая панель лучше подойдет для ВАЗ 2107, нужно учесть, что торпеда от 3110 модели авто имеет иную форму. Для ее монтажа удаляются уголки и проводятся дополнительные работы по подгонке данной конструкции.

Панель или торпеда?

Какая торпеда подойдет на ВАЗ 2107? Вопрос сложный, но вполне решаемый. Только для начала следует определить насколько радикальные переделки, потребуется сделать. Подобный тюнинг может производиться двумя способами:

• Замена приборной панели;
• Замена торпеды целиком.

Первый вариант позволит вам обойтись малой кровью и заменить панель на другую, более вас устраивающую. Придется лишь немного подогнать панельку по размерам. Несколько сложнее установить новую панель. При этом, она должна подходить по габаритам и давать возможность подключения всех систем автомобиля. Окончательный выбор зависит от ваших конечных целей и возможностей.

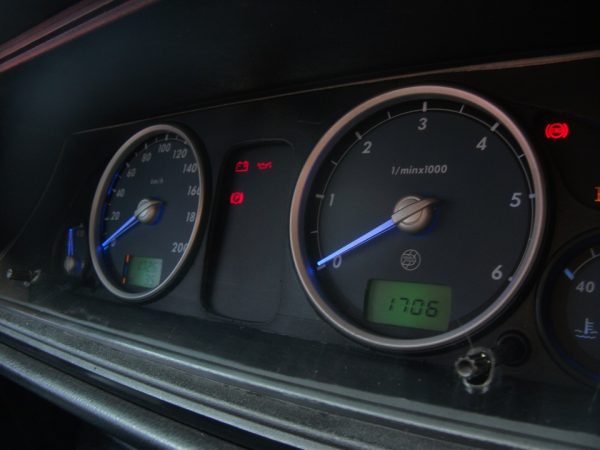

Приборная панель от газели

При замене приборки на ВАЗ-2107, донором нередко становится не менее популярная «Газель». Несмотря на то, что производитель у этих двух машин один и тот же, работа будет отличаться большей сложностью. Панели «Газели» обладает большими габаритами, а также имеет совершенно другую конфигурацию, форму и размер. С электропроводкой также придется повозиться: понадобится некоторое количество переходников, а также знания из области электротехники.

В подобной работе придется использовать лобзик и паяльную станцию, выполняя перепайку переходников. Это достаточно кропотливая процедура, к которой следует подойти с особой аккуратностью.

Прочитайте, может пригодится: Установка центрального замка на «семерку» своими руками (фото, видео)

Тюнинг ВАЗ 2107 с торпедой от БМВ е-34

Также такой внешний вид не имеет никакой привлекательности. Поэтому приборные панели многие водители заменяют. Вопрос сложный, но вполне решаемый. Только для начала следует определить насколько радикальные переделки, потребуется сделать. Подобный тюнинг может производиться двумя способами: Замена приборной панели; Замена торпеды целиком.

Первый вариант позволит вам обойтись малой кровью и заменить панель на другую, более вас устраивающую. Придется лишь немного подогнать панельку по размерам. В растроенных чувствах включил телик. Через несколько минут пришла идея. Лампочки ведь тоже могут быть нерабочими. Да и не проверял я приборы во время покупки. Не рыботало 4 лампочки, три зачистил, а одну вытянул из родного щитка приборов копейки. Малой кровью обошлись, еслиб баг был в схеме моего переходника — это был бы перерыв месяца на два до восстановления сил.

Итак процесс был завершен совершенно неожиданно. Была на улице субота, утром я встал и как всегда по суботам поехал на авторынок.

2 Модернизация салона – улучшаем эргономику

После проведения частичной или полной шумоизоляции салона на ВАЗ 2107 можно приступать к улучшению внешнего вида салона своими руками. Первым делом рекомендуется заменить штатное рулевое колесо на спортивный аналог или обтянуть руль кожей для большего комфорта и лучшей эстетики. Также можно установить новые спортивные сидения либо покрыть заводские сидения качественными чехлами. В первом случае идеально подойдут сидения от «японца» Toyota Carolla варианта 1993-1998 годов. Сидения от этой модели легко закрепить своими руками на штатные болты от ВАЗ 2107.

Важной деталью при тюнинге салона является установка диодов в панель приборов и улучшение подсветки панели и салона. Штатная подсветка очень тусклая, иногда в темное время суток приходится буквально всматриваться в индикаторы, а это не создает ни комфорта, ни безопасности во время движения. Тюнинг приборной панели на ВАЗ 2110 подробно описан в данной статье.

Модернизация салона 2107 предполагает изменение штатной акустики. Чтобы качественно улучшить звучание в машине, в багажное отделение можно установить сабвуфер. Вместе с шумоизоляцией он будет производить качественные басы и радовать владельца мощной музыкой. Для улучшения вида в салоне отлично подходит установка магнитолы с монитором, который также может выполнять функцию борт-компьютера.

И, конечно, тюнинг салона предполагает наличие стильных мелочей, таких как спортивные коврики, накладки на педали и рычаг переключения передач, подлокотник в салон автомобиля и т. д. Установка этих деталей повысит комфорт и улучшит вид салона, сделав его более привлекательным для водителя и пассажира.

Меняем торпеду

Некоторых водителей не устраивает внешний вид торпеды на ВАЗ 2107. Иногда на машине может стоять этот элемент от «пятерки». В таком случае к неприятному внешнему виду добавляется еще и чисто практическое неудобство. Приходится закрывать бардачок универсальным «замком», а точнее заклеивать скотчем. Иначе он будет постоянно открываться. Поэтому можно поменять торпеду.

Из наших моделей лучше всего подойдет запчасть от ВАЗ 2115. Только придется с помощью монтажной пены заделать мелкие не состыковки. Из иномарок лучше всего сюда подойдет торпеда от BMW E30

. Выглядеть она будет намного выигрышнее.

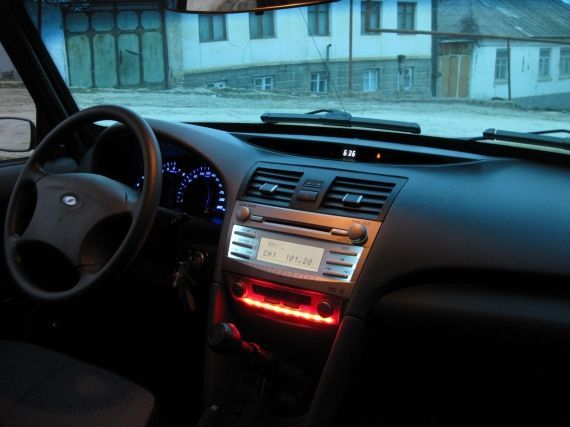

Есть и другой вариант, поставить торпеду от Toyota Camry

.

Она немного шире, чем стандартная деталь. Поэтому для более точной установки придется немного подрезать торпеду снизу по бокам. Но и в таком случае она будет мешать стеклоподъемникам. Поэтому приготовьтесь сразу установить электрические подъемники. Это будет оптимальным вариантом. Также придется помучиться с установкой кожуха руля.

Стандартный кожух не поместится в проем для руля на панели BMW. Поэтому мастера обычно выполняют подгонку. Некоторые режут панель, но намного проще отрезать лишнее от кожуха. Крепления лучше использовать стандартные от родной торпеды, только их немного выгибают. Часто торпеда может проседать вниз, поэтому желательно сразу предусмотреть подпорку.

Снятие панели приборов и подготовка к замене

Как говорилось выше, при любых работах с электрооборудованием требуется отключить электросеть от аккумулятора. В том числе при снятии приборной доски и проводимой с ней манипуляций.

Для снятия панели потребуется минимум инструментов:

• отвертка крестовая;
• отвертка плоская;
• плоскогубцы.

Сначала убираем пластмассовые наконечники с рычажков управления обогревателя салона, применяя отвертку с плоским концом.

• Как снять панель приборов (торпеду) на ваз 2114

Плоскогубцами откручиваем гайку с рукоятки сброса показаний счетчика суточного пробега.

На лицевой части панели возле рычагов управления обогревателем салона открываем заглушку, применив отвертку с плоским концом.

Отверткой с крестовым концом откручиваем винт, который крепит декоративную панель к каркасу автомобиля.

Правую часть панели отводим в сторону и на себя. Внутри видно гибкий привод спидометра.

Открутить рукой гайку и вынуть наконечник троса привода. Снять патрубок, подсоединенный к эконометру. Отсоединить электрические проводники, подходящие к приборной панели, и три проводника, подходящие к электрическому переключателю обогревателя салона.

Переворачиваем панель вместе с декоративной накладкой, переворачиваем, выкручиваем четыре винта, которые крепят ее к накладке. После этого панель можно снять и менять лампочки, которые перегорели.

Главные моменты установки

Прежде чем определиться, какую можно поставить панель, следует учесть, что в любой момент возможен возврат родной торпеды ВАЗ 2107. Если такая процедура проводится самостоятельно, рекомендуется воспользоваться книгой по ремонту классики. Для выполнения работ потребуется много времени.

При подключении проводов нужно помнить, что один идет на массу, а второй — к панели на соответствующий контакт. Рекомендуется подписывать, какой разъем куда ведет. Для работы спидометра устанавливается датчик скорости от 2110 модели с 6 импульсами. Если «семерка» оснащена эконометром, рекомендуется поставить тройник от 2106 на 2 датчика, включая датчик давления от 402 двигателя..

Видео: тюнинг приборной панели «семёрки»

Самый простой и надежный способ

Для тех, кто не хочет серьезно заниматься переделкой и готов сделать некоторые инвестиции предлагаются готовые наборы. В них есть все, что необходимо для выполнения тюнинга панели приборов ВАЗ 2107 своими руками. В каждом таком комплекте прилагается подробная инструкция. Из инструментов вам понадобится только отвертка. Также, необходимо хорошо знать конфигурацию разъемов.

В специализированных магазинах можно встретить также готовые приборные панели на любой вкус, в том числе и с электронными датчиками. Это тоже достаточно неплохой вариант для тех, кто хочет что-то изменить и не тратить на это много времени. Замену вы сможете провести самостоятельно, так как готовые панели полностью соответствуют всем характеристикам штатных. Единственное, перед проведением такой операции, вам необходимо хорошо изучить процесс подключения.

Установка готовых тюнингованных приборов на ВАЗ 2107

Габариты и разъемы готовых приборов, которые предназначены для модернизации “приборки”, не отличаются от штатных. Их установка не составляет проблемы.

Перепутать подключение разъемов к приборов практически невозможно — они отличаются по форме.

Единственное, на что следует обратить внимание, если вы выбрали такой способ произвести тюнинг торпеды ВАЗ 2107 — тросик спидометра. Он установлен в оплетке так, что свободно извлекается в направлении салона. При этом он может выйти из зацепления с приводом спидометра на КПП. Если это произошло, то после затяжки гайки крепления на спидометре последний не будет работать. Чтобы не пришлось снова снимать приборную панель и устранять неисправность, следует проверить положение тросика перед установкой гайки.

После крепления тросика остается лишь затянуть саморез крепления приборной панели и установить на место декоративные накладки и кнопку сброса дневного пробега.

Установка дополнительных приборов и индикаторов на торпеде ВАЗ 2107 зависит лишь от вкусов и фантазии автовладельца.

Прочитайте, может пригодится: Задние фонари схема подключения, неисправности, замена и ремонт, инструкции с видео и фото

Тюнинг щитка приборов ВАЗ 2107

Пожалуй, у каждого наступает такой момент, когда щиток приборов в его автомобиле ВАЗ начинает казаться тусклым и невзрачным. Для того чтобы его «оживить» не потребуется каких-либо дорогостоящих изменений, достаточно сделать более яркую подсветку и установить декоративную наклейку, которую можно найти практически в любом автомобильном магазине и заменить вставки на циферблатах. Итак, вооружившись отверткой и паяльником, приступаем к тюнингу щитка приборов ВАЗ 2107.

Снятие щитка приборов ВАЗ.

Первым делом необходимо с помощью плоской отвертки снять ползунки, управляющие работой отопителя (печки). Затем, справа от кнопки включения «аварийки» откручиваем и снимаем гайку с шайбой, которые и крепят кнопку сброса показаний спидометра. Справа от снятых ползунков есть небольшая круглая заглушка, которую нужно снять и открутить расположенный за ней саморез. Затем нужно аккуратно вынуть щиток приборов и освободить трос спидометра, открутив поджимающую его гайку. Отсоединяем все провода, и освобожденный щиток приборов остается у нас в руках.

Рекомендуем: Полировка фар автомобиля зубной пастой – стоит или нет?

Следующий шаг – снятие стрелок. Делать это нужно предельно осторожно, чтобы не погнуть ни стрелку, ни штифт, на котором она сидит. Вполне возможно, придется приложить усилие, но аккуратно, вытягивая стрелку в направлении параллельном штифту.

Тюнинг щитка приборов.

Перед всеми работами совместите стрелку спидометра с ограничителем, а на тыльной стороне сделайте пометку, чтобы знать в каком положении стрелка «лежит». Это сильно упростит установку спидометра и избавит от ненужной работы.

Первым делом снимаем старые щитки ВАЗ 2107 (это делается довольно просто) и устанавливаем на их место новые. Затем аккуратно устанавливаем стрелки, опять же, чтобы не погнуть штифты. При этом важно совместить матки на задней стороне спидометра и при совмещенных метках установить стрелку в «лежачем» положении. Также аккуратно наклеиваем понравившуюся наклейку, предварительно обезжирив поверхность. При этом особенно важно проследить, чтобы она легла, ровно и без перекосов.

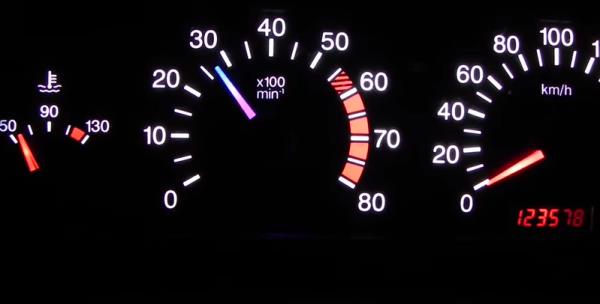

Установка светодиодной подсветки.

Есть два варианта установки светодиодной подсветки на ВАЗ – непосредственно за цифрами шкал, либо же, как общую подсветку всего щитка приборов. Естественно, все это остается на ваше усмотрения, главное учесть, что в первом случае подсветка будет достаточно яркой и придется потратить довольно много времени на пайку и уклейку светодиодов.

Светодиоды должны быть рассчитаны на рабочее напряжение 12 Вольт, а контакты их лучше всего нарастить на 2-3 см. Для первого варианта снимаем все штатные лампочки и впаиваем на их место светодиоды. После этого подключаем питание (лучше всего приглушить свет и отрегулировать положение и направление светодиодов).

Для второго варианта, если вы хотите осветить всю панель целиком, можно установить либо четыре светодиода расположенных по двое сверху и снизу щитка приборов (расстояние выбирайте сами, оно зависит от того, какую часть щитка приборов вы хотите осветить больше), либо шесть — по три сверху и снизу. В данном случае нужно будет припаивать дополнительные провода, чтобы подключить светодиоды к питанию и высверливать места крепления. Один из вариантов – приклеить светодиоды на клей, если они не совпадают по расположению с местами запитывания. В данном случае рекомендуется использовать только хороший клей, а места установки обязательно обезжирить.

Кроме того, при таком расположении светодиодов есть маленькая хитрость, чтобы усилить силу подсветки. По внутреннему периметру можно оклеить боковую поверхность щитка приборов фольгой – она будет отражать свет от стенок внутрь, усиливая подсветку. Чтобы определиться, насколько это вам нужно, лучше собрать щиток, подключить питание и хорошо подумать – устроит ли вас подсветка такой мощности.

Сборка щитка ВАЗ 2107 производится в обратном порядке, ничего сложного в этом нет. Главное – что вы достигли желаемого результата!

Тюнинг консоли

Тюнинг консоли ВАЗ-2107 представляет собой оптимизацию передней панели, в результате которой в авто может появиться множество полезных особенностей и преимуществ, таких, как новые магнитофон, часы или прикуриватель. Доработка бороды ВАЗ-2107 позволяет сделать транспортное средство более оригинальным и функциональным. Любой желающий посредством несложных усовершенствований может установить в машину проигрыватель, современные часы, USB-розетку, устройства для контроля за электросетью и маленькие «кармашки» для небольших предметов.

Среди основного инструментария, без которого невозможен тюнинг штатной бороды ВАЗ-2107, стоит отметить: электрические лобзик и дрель; «болгарку»; слесарный уголок; простой карандаш; линейку; клей и степлер для мебели.

Создаваемый своими руками тюнинг бороды ВАЗ-2107 может подразумевать изготовление новой панели, которая изначально будет иметь специальные участки для расположения переключателей и индикаторов. Проще всего тюнинг консоли осуществить посредством обыкновенной фанеры с толщиной около 6 мм. В качестве отделочных материалов целесообразно использовать искусственную кожу, идеально сочетающуюся по цвету с остальными элементами салона. В последнее время автовладельцы приспособились внедрять даже карбон.

Тюнинг бороды ВАЗ-2107 можно осуществить с помощью комплексной модернизации, которая «в корне» изменит интерьер авто. Замену на дверях и других элементах салона можно произвести посредством карбона и кожвинила. Новую консоль необходимо будет расположить на месте заводского приспособления, которое должно быть предварительно демонтировано. Сняв стандартную бороду, автомобилист сможет быстро произвести замеры для дальнейшего создания чертежей.

Модернизация панели своими руками

Установка подсветки для приборной панели
Главным аспектом в модернизации собственного авто своими руками является эффективность. Абсолютно каждый автомобилист искренне желает, чтобы его машина имела эффектный и оригинальный вид. Может показаться странным, но в большинстве случаев самая возлюбленная деталь для владельцев авто считается приборная. Она подвергается самым смелым дизайнерским идеям, поэтому ее можно всячески доработать или полностью изменить. Комбинация разных деталей может принести желаемый результат.

Для начала нужно запастись нужным материалом. Замена приборной для ВАЗ требует тщательного демонтажа всего устройства

При снятии стекла со спидометра очень важно его не поцарапать. Далее требуется изъять указательные стрелки

Стандартную вкладку лучше заменить на новую. В качестве новых лампочек для подсветки хорошо подойдут светодиодные ленты.

Тюнинг шкал

В базовом варианте фон всех шкал черный. Отметки на них выглядят слишком блекло. Данный стиль был актуальным примерно 2 десятилетия назад. В наше время такое оформление смотрится бедновато.

Шикарного спортивного вида достигают установкой белых шкал с контрастно-черными обозначениями. Изготовить их можно на цветном принтере на самоклеящейся пленке.

Занимаясь усовершенствованием на этом этапе, не забывайте соблюдать максимальную осторожность – механизмы крайне хрупки.

Расширение функционала

ВАЗ-2107 оснащен минимумом приборов, и потому монтаж новых позволит существенно увеличить информативность панели. Чаще всего добавочно ставят:

• датчики освещенности и температуры;
• индикатор расхода горючего на километр;
• ЭБУ;
• телевизор и пр.

Под них вырезаются дополнительные отверстия. Требуется также установить проводку и внести изменения в конструкцию машины (в частности снабдить его отсутствующими датчиками).

Тюнинг приборной панели, подсветка приборов ваз 2107
