Проводка ваз 2112 16 клапанов

Модификации автомобиля ВАЗ-2112

ВАЗ-21120. Модификация с 16-клапанным инжекторным двигателем объемом 1,5 литра и мощностью 93 лошадиные силы. На автомобиль устанавливались 14-ти дюймовые колеса. У данной модификации имеется проблема с загибом клапанов при обрыве ремня ГРМ. Решить проблему можно при помощи увеличения глубины проточек в днищах поршня.

ВАЗ-21121. Автомобиль оснащался 8-клапанным инжекторным двигателем ВАЗ-21114 объемом 1,6 литра и мощностью в 81 лошадиную силу.

ВАЗ-21122. Бюджетная модификация с 8-клапанным инжекторным двигателем ВАЗ-2111. Автомобиль выпускался без электростеклоподъемников, колесные диски были размером 13 дюймов, тормоза невентилируемые от автомобиля ВАЗ- 2108.

ВАЗ-21123 Coupe. Трехдверный, пятиместный хэтчбек. Единственные две двери для посадки в автомобиль шире, чем у пятидверного хэтчбека на 200 миллиметров, а крепятся они на новых прочных петлях. Задние арки автомобиля стали более широкими. Двигатель устанавливали 16-клапанный инжекторный объемом 1,6 литра и мощностью 90 лошадиных сил. Выпускался автомобиль с 2002 по 2006 год небольшими партиями, причиной тому была дорогая стоимость автомобиля.

ВАЗ-21124. Модификация с 16-клапанным инжекторным двигателем ВАЗ-21124 объемом 1.6 литра. Выпускалась с 2004 по 2008 годы. У данного типа двигателей была решена проблема с загибом клапанов. Для этого увеличили глубину проточек в днищах поршня (до 6,5 мм). Кроме того конструкция блока цилиндров была изменена для достижения рабочего объёма в 1,6 литр, для чего его высота была увеличена на 2,3 мм, соответственно на 2,3 мм увеличен и радиус кривошипа коленчатого вала. Также имелся ряд других несущественных изменений.

ВАЗ-21128. Люксовая версия автомобиля выпущенная ЗАО «Супер-авто», оснащалась 16-клапанным двигателем ВАЗ-21128 объемом 1,8 литра и мощностью 105 лошадиных сил.

ВАЗ-2112-37. Гоночная модификация ВАЗ-2112, подготовленная для «кольца» в зачетной группе Кубок «Лада». На автомобиль устанавливался 1.5-литровый двигатель ВАЗ-2112 мощностью 100 лошадиных сил. Гоночное авто было оборудовано каркасом безопасности, наружным аэродинамическим комплектом и передней растяжкой опорных чашек стоек.

ВАЗ-2112-90 Тарзан. Полноприводная модификация с кузовом ВАЗ-2112 на рамном шасси с трансмиссией и деталями подвески от ВАЗ-21213 «Нива». Так же оснащался двигателем объемом 1,7 либо 1,8 литров от Нивы.

Общие сведения

Автомобиль и электричество – слиты воедино с самого начала. Можно вспомнить, что самое первое подобное транспортное средство использовало именно электрический двигатель, пока не изобрели ДВС.

Проводка ВАЗ 2112 дает возможность производить действия, которые без электроэнергии осуществить просто не получится.

Среди них выделяют:

  • воспламенение топливной смеси в цилиндрах карбюраторного и инжекторного двигателя;
  • запуск мотора;
  • работу головных осветительных приборов в ночное время для освещения дорожного полотна;
  • противотуманные фары при движении в условиях ограниченной видимости;
  • световую индикацию приборной шкалы;
  • габаритные огни для обнаружения автомобиля в темное время суток;
  • поворотных указателей;
  • сигнальные устройства.


Принципиальная схема электропроводки автомобиля ВАЗ 2112 (16 клапанного)
Помимо этого, схема электропроводки на ВАЗ 2112 поможет разобраться, как и к чему подключено вспомогательное оборудование:

  • «дворников», которые позволяют нормально чувствовать себя водителю в дождливую или снежную погоду;
  • звуковых сигналов, в случае экстренного события;
  • поиск искры при отказе двигателя;
  • проигрывателя компакт-дисков, а также радио;
  • стеклоподъемников;
  • обогревателей лобового и заднего стекла;
  • ламп освещения в салоне.

Электропроводка ВАЗ 2112 соединяет между собой электрические приборы и устройства с источниками тока, расположенных в автомобиле. Системой электрооборудования называют совокупность потребителей тока и его производителей.

Обслуживаемая АКБ

Источники питания в авто и зажигание

Рассмотрим ее подробнее, начав с самых главных элементов:

Аккумуляторная батарея – химический источник энергии, представляющая собой свинцово-кислотные модули-аккумуляторы постоянного тока. На фото показана обслуживаемая батарея. Обычно в ее составе их шесть.

Используется она для:

  • запуска двигателя электростартером;
  • подачи питания на электрооборудование при незапущенном моторе или когда он работает на малых оборотах коленвала.

Генератор. Используется как основной источник тока для всех электронных и электротехнических устройств и приборов в автомобиле. Но, обеспечивать он это может лишь при средних или высоких оборотах коленвала. Цена данного оборудования зависит от производителя.

Система зажигания. Предназначена для воспламенения топлива в цилиндрах двигателя. Может быть контактной и бесконтактной. Современные автомобили ВАЗ 2112 оснащены именно последним вариантом, который отличается целым рядом преимуществ перед контактной системой, считающуюся уже морально устаревшей.

Из основных достоинств следует отметить:

  1. увеличенный потенциал напряжения, которые поступает на вторичную обмотку катушки зажигания;
  2. повышенную мощность и более долгую продолжительность искрового разряда;
  3. увеличенный срок эксплуатации свече зажигания;
  4. контакты прерывателя практически не выходят из строя;
  5. топливо в цилиндрах сгорает лучше, что в результате экономит деньги;
  6. облегчается запуск двигателя;
  7. мотор становится приемистей и экономичней.

Схема установки реле стартера

Если нет зарядки АКБ

Когда пропадает зарядка аккумуляторной батареи, это не позволяет долго эксплуатировать автомобиль. Максимум, пока она не разрядится полностью. В этом случае на панели приборов загорается красная лампочка, которая сигнализирует, что проводка на ВАЗ 2112 требует проверки.

Инструкция ниже поможет в этом:

  1. Проверьте ремень привода генератора, он должен быть целым и иметь необходимое натяжение.

Совет: не рекомендуется делать сильный натяг, он существенно сократит срок эксплуатации ремня.

  1. Если с ним все в порядке, проверьте предохранитель. Узнать, где он расположен поможет схема электропроводки ВАЗ 2112 на 8 или 16 клапанов, а также обратная сторона крышки монтажного блока. После его замены и запуска двигателя лампа должна погаснуть, что позволит продолжить путь.

Проверка и замена предохранителя

  1. Когда лампа зарядки не гаснет, проверьте провод от генератора к «+» клемме АКБ. Их обычно два:
  • толстый – от аккумуляторной батареи к стартеру,
  • тонкий – к генератору.

Он не должен быть оборван или иметь окисленные контакты. Бывает, что никаким способом не удается исправить поломку, значит, нужно ремонтировать сам генератор. Нельзя откладывать ремонт, поскольку может возникнуть короткое замыкание. Но, это лучше делать на СТО или дома в гараже своими руками.

Совет: во время движения только на АКБ для снижения потребления бортовой электроэнергии отключите как можно больше приборов – радио, вентилятор отопителя и т.п.

Установка дополнительного реле стартера на Ваз 2112Установка дополнительного реле стартера на Ваз 2112

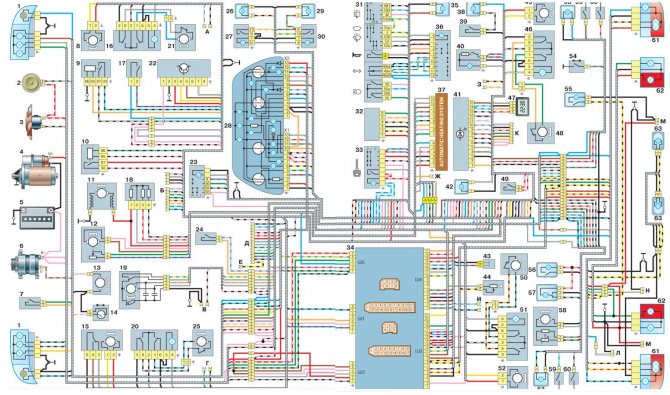

Схема электрооборудования ВАЗ-2112

Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор 2112, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.

Буквами обозначены клеммы, к которым подключается: А – Динамик передний справа, Б – Магнитола, В – Жгут форсунок, Г – Диагностический разъём ЭУР, Д – Динамик передний слева, Е – Диагностический разъём контроллера отопителя, Ж – Динамик задний справа, З – Динамик задний слева, И – Разъём БК, К – Нить обогревателя стекла, Л – Актуатор пятой двери, М – Добавочный стоп-сигнал.

Электросхема ВАЗ-2112 инжектор 16 клапанов — полный вид

Схема электропроводки ВАЗ-2112

Схема проводки авто в кузове «хэтчбек» (для увеличения нажмите на картинку)

Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.

Буквами обозначены клеммы, к которым подключается: А – Динамик передний справа, Б – Магнитола, В – Жгут форсунок, Г – Диагностический разъём ЭУР, Д – Динамик передний слева, Е – Диагностический разъём контроллера отопителя, Ж – Динамик задний справа, З – Динамик задний слева, И – Разъём БК, К – Нить обогревателя стекла, Л – Актуатор пятой двери, М – Добавочный стоп-сигнал.

Все концевики дверей при закрытых дверях остаются разомкнутыми. Мы приводим электросхему на ВАЗ-2112 с описанием, а сведения о концевиках будут полезны установщикам сигналок.

Заметьте, что питание стартера может подключаться по-разному. Либо ток на клемму 50 поступает напрямую с замка, либо через реле 10. Второй вариант (как на схеме) встречается реже.

Три реле, показанные на схеме, всегда установлены на колодке, закреплённой на блоке 35 сверху (см. фото).

Главный блок предохранителей и реле

Здесь деталь 5 – это «реле 9», а 7 – «реле 10».

Стеклоподъёмники

Когда зажигание включено, реле 11 замыкает контакты. Тем самым разрешается работа стеклоподъёмников, управляемых селекторами 3, 4, 9 и 10.

Без зажигания стеклоподъёмники не работают

Других пояснений схема не требует.

Центральный замок

На схеме показаны четыре актуатора, а также управляющий блок 3. Актуатор 7 находится в водительской двери.

Актуаторы, блок ЦЗ и один концевик

Казалось бы, тут всё просто. Но в описании на электросхему ВАЗ-2112 обычно не сообщают главного: белый шнур – это вход для команды «Открыть», коричневый – «Закрыть».

Существует вариант схемы, где в модуле 7 размещён только концевик (без актуатора).

Фары

Реле K4 включает лампы ближнего света, K5 – дальнего.

Блок-фары с однонитевыми лампами

Подрулевой селектор 3 включает только реле K5. Но в пояснении к электросхеме на ВАЗ-2112 сказано, что:

  • Селектор 3 служит для выбора режима «ближний/дальний»;
  • С его же помощью кратковременно включают лампы дальнего света.

Всё просто: когда переключатель 4 находится в положении II, реле K4 замыкает свои контакты. И значит, в режиме «дальний свет» работают все лампы сразу.

Габариты, стоп-сигнал, подсветка

Габаритные огни 1 и 6 включаются переключателем 3. С него ток идёт через главный блок 2, а точнее, через реле исправности ламп. На схеме вместо реле K1 показаны перемычки.

Габариты, подсветка номера, стоп-сигнал, подсветка приборов

Освещение номерного знака – это лампы 8. Они включаются вне зависимости от срабатывания реле. Работа ламп заднего хода тоже не зависит от реле K1, так же, как и от выключателя 3. Она регулируется только концевиком 10. Похожим образом включаются и лампы стоп-сигнала (концевик 11).

Яркость подсветки приборов регулируется резистором 9. Но есть нюанс: выключатель 3 должен находиться в положении I или II. Этим положениям соответствует включение индикатора 5 (на приборке).

Поворотники

Лампы сигналов поворота 1, 5 и 6 задействуются переключателем 7. В цепь питания этих ламп включено реле-прерыватель K3, попеременно замыкающее контакты 49а-49 и 49а-31.

Основа схемы – реле-прерыватель

Без подачи тока с замка зажигания поворотники не работают. Существует и режим работы «Аварийная сигнализация», когда:

  • Выключатель 4 находится в верхнем положении;
  • Ток поступает не с замка зажигания, а с клеммы 3 разъёма Ш4.

В режиме аварийки мигают шесть ламп сразу (обе стороны).

При нарушении контакта в патроне одной из ламп частота срабатывания реле K3 удваивается. В нормальном состоянии она равна 1,2-1,9 Гц.

Схема зажигания и системы управления двигателем

Приводим схемы управления для следующих ДВС:

  • 21120 – Январь 5.1 или BOSCH M1.5.4N, Евро-2;

    21120 (Евро-2)

  • 21124 – BOSCH M7.9.7, Евро-2;

    21124 (Евро-2)

  • 21124 – BOSCH M7.9.7, Евро-3.

    21124 (Евро-3)

Мотор21120 (Евро-2)21124 (Евро-2)21124 (Евро-3)

Форсунки 1 2 2
Катушка зажигания — 1 1
Свечи 2 — —
Модуль зажигания 3 — —
Разъём диагностики 4 Б Б
ЭБУ 5 3 3
Отводы на приборку 6 Е Е
Реле зажигания (6) 7 4 4
Предохранитель цепей зажигания (1) 8 5 5
Реле вентилятора (4) 9 6 6
Предохранитель вентилятора (2) 10 7 7
Реле бензонасоса (5) 11 8 8
Предохранитель бензонасоса (3) 12 9 9
ДМРВ 13 10 10
Датчик неровной дороги — — 11
ДПДЗ 14 11 12
ДТОЖ 15 12 13
РХХ 16 17 14
Лямбда-зонд основной 17 14 15
Лямбда-зонд дополнительный — — 16
Датчик детонации 18 15 18
ДПКВ 19 16 19
Клапан продувки адсорбера 20 13 17
Блок АПС 21 18 20
Индикатор АПС 22 19 21
Датчик скорости 23 21 23
Бензонасос + датчик уровня 24 22 24
Датчик давления масла 25 23 25
Датчик термометра тосола 26 24 26
Датчик уровня масла 27 — —
Датчик фаз 28 20 22
Разъём ABS A А А
Разъём кондиционера B В В
Разъём вентилятора C — —
Подсветка замка зажигания (к бело-голубому проводу) D+E — —
Отводы к жгуту дверей — Д Д
+АКБ F Г Г
Масса G1+G2 G1+G2 G1+G2

В скобках указаны элементы, установленные в дополнительный монтажный блок.

Монтажный блок с правой стороны под торпедо

Советы по монтажу на видео

Схема управления двигателем ВАЗ-21124

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Полезное: Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Схемы жгутов ВАЗ-2112

Схема жгута панели приборов

1, 2, 3, 4 – колодки жгута панели приборов к жгуту переднему; 5 — колодка жгута панели приборов к жгуту боковых дверей; 6, 7, 8 — колодки жгута панели приборов к жгуту заднему; 9 – выключатель обогрева заднего стекла; 10 – переключатель световой сигнализации; 11 – переключатель стеклоочистителей; 12 – колодка жгута панели приборов к радиоаппарату; 13 – монтажный блок; 14 — комбинация приборов; 15 – контроллер управления отопителем; 16 – переключатель электродвигателя отопителя; 17 — колодка жгута панели приборов к жгуту системы зажигания; 18, 19 — колодки жгута панели приборов к жгуту коробки воздухопритока; 20 — выключатель зажигания; 21 – реле противотуманных фар; 22 – реле звукового сигнала; 23 — реле стеклоподъемника; 24 — реле стартера; 25 – реле обогрева сидений; 26 – выключатель наружного освещения; 27 – выключатель противотуманных фар; 28 – прикуриватель; 29 – плафон освещения вещевого ящика; 30 – выключатель освещения вещевого ящика; 31 – выключатель задних противотуманных фонарей; 32 – переключатель подрулевой правый; 33 – патрон подключения переносной лампы; 34 — выключатель освещения приборов; 35 – выключатель сигнала торможения; 36 – выключатель звукового сигнала; 37 – выключатель аварийной сигнализации; 38 – моторедуктор привода воздухораспределения; 39 – осветитель ВАЗ-2112; 40 — колодка жгута панели приборов к жгуту переднему; 41 – выключатель привода замка багажника; 42 – реле заднего противотуманного огня.

А – точка заземления жгута панели приборов.

Схема жгута переднего 2112

Схема жгутов коробки воздухопритока

Схема жгутов отопителя ваз-2112

Схема жгута боковых дверей

Схема жгута боковых дверей «люкс»

Схема жгутов задней части 2112

  1. общая клеммная колодка жгута проводов для подсоединения проводке, идущей от панели приборов (на схеме под №1);
  2. клеммная колодка жгута проводов для соединения с проводкой панели приборов автомобилей в комплектации «норма» и для подсоединения к жгуту боковых дверей для автомобилей в комплектации «люкс» (на схеме №2);
  3. клеммная колодка заднего жгута для подсоединения к жгуту панели приборов (№3);
  4. две клеммных колодки 4-х контактных (для модификаций 2112-3724558-10 16 клапанов). Обозначены на схеме под №4 и №5;
  5. боковые указатели поворота (под №6 – левый), под №7 – правый);
  6. питание на плафон индивидуального освещения (номер 8 на схеме);
  7. питание плафона общего освещения салона (№9);
  8. разъем датчика ручного тормоза (№11);
  9. задние фонари (на схеме №11 –левый, №12 – правый);
  10. разъем датчика температуры салона (№13 на схеме);
  11. разъем для подключения 4-х салонных выключателей плафона освещения (на схеме под №№ 14,15,16 и 17);
  12. разъем для фонаря освещения багажника (№18);
  13. резервная колодка жгута проводов (на схеме №19). Может использоваться как разъем для подключения к жгуту проводов боковых дверей;
  14. колодка для подключения жгута проводов фонарей освещения номерного знака (на схеме под №20);
  15. точки заземления проводки обозначены на схеме как А и А1.

На фонари, заднюю дверь и подсветку номера. Соединяются вместе и жгут фонарей соединяется с жгутом панели приборов и любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника. Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (к нему подключен подогрев зеркал).

Распиновка приборной панели ВАЗ2113, 2114, 2115

На панели приборов ВАЗ-2114 имеется 26 контактов, каждый из которых отвечает за работу показателей этой панели. Если на панель подается плюс, то каждый контакт демонстрирует сведения о том состоянии, в котором находится в настоящий момент автомобиль.

Белая колодка (Х1)

Красная колодка (Х2)

  • Корпус (масса) — чёрный
  • К датчику температуры окружающеговоздуха — голубой-пурпурный
  • Тахометр (низковольтный вход с ЭБУ) — коричнево-пурпурный
  • Предохранитель F16 (к клемме 15 замказажигания) — оранжевый
  • Тахометр (высоковольтный вх. с катушки) — жёлтый
  • Корпус (масса) — чёрный
  • К предохранителю F3 монтажногоблока (+аккумуляторной батареи) — бело-пурпурный
  • Регулятор освещения приборов — белый
  • Датчик температуры охлаждающей жидкости. — зелёно-белый
  • Указатель поворота ПРАВЫЙ — голубой
  • К предохранителю F10 монтажного блока- коричневый
  • Указатель поворота ЛЕВЫЙ — голубой-чёрный
  • Уровень тормозной жидкости -розово-голубой
  • Лампа Check Engine к контроллеру ЭБУ — бело-пурпурный
  • К маршрутному компьютеру — коричневый
  • К контроллеру ЭБУ — розово-чёрный
  • Датчик скорости — серый и жёлтый
  • К датчику указателя уровня топлива — оранжевый
  • К датчику указателя уровня топлива — розовый
  • К выключателю стояночного тормоза- коричнево-голубой
  • Предохранитель F14 монтажного блока — зелёно-чёрный
  • Вывод «D» генератора через панель предохранителей — коричнево-белый
  • Выключатель аварийной сигнализации
  • Датчик давления масла — сине-голубой
  • К клемме «50» выключателя зажигания — пурпурный

Кроме этого, на приборном щитке установлены специальные указатели и датчики подачи сигналов, а само управление панелью производится за счет специального электронного блока. Разобрав панель приборов, можно увидеть, что внутри нее находятся две колодки: красная и белая. А все входы, выходы и предохранители соединяются со штекером. Если датчики выходят из строя, потребуется их замена. Поврежденные либо окисленные провода также лучше заменить. Контрольные лампочки, как и любые другие, иногда сгорают. Несомненно, их нужно заменить на целые. Наряду с ними нередко сгорает ламповый датчик.

Схема соединений панели приборов ВАЗ 2114

  1. выключатель обогрева заднего стекла;
  2. выключатель задних противотуманных фонарей;
  3. переключатель света фар и указателей поворота;
  4. монтажный блок;
  5. переключатель стеклоочестителей;
  6. выключатель противотуманных фар;
  7. блок индикации бортовой системы контроля;
  8. колодка жгута панели приборов к жгуту дополнительному;
  9. комбинация приборов;
  10. колодка жгута панели приборов к жгуту борткомпьютера;
  11. колодка жгута панели приборов к жгуту системы зажигания;
  12. колодка жгута панели приборов к жгуту боковых дверей;
  13. предохранитель 16 А;
  14. предохранитель 16 А;
  15. выключатель зажигания;
  16. выключатель на освещения;
  17. электродвигатель отопителя;
  18. добавочное сопротивление электродвигателя отопителя;
  19. реле разгрузки замка зажигания;
  20. реле задних противотуманных огней;
  21. реле стартера;
  22. патрон подключения переносной лампы;
  23. прикуриватель;
  24. колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
  25. осветитель;
  26. осветитель;
  27. осветитель;
  28. переключатель отопителя;
  29. регулятор освещения приборов с реостатом;
  30. выключатель сигнала торможения;
  31. выключатель звукового сигнала;
  32. выключатель аварийной сигнализации;
  33. лампа подсветки пабло управления отопителем;
  34. предохранитель 16 А;
  35. реле обогрева сидений;

Полезное: Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Другой вариант схемы цоколёвки разъёмов

  1. проверка сигнализатора уровня тормозной жидкости. Если подать +, то лампа тормозов загорится. Можно подключить к красному проводу замка зажигания, тогда также, как и на 2110/2114 лампа будет проверяться при включении стартера.
  2. лампа аварийной сигнализации, загорится при подаче +.
  3. лампа дальнего света, подключить к зелёно-чёрному проводу.
  4. указатель уровня топлива, подключить к розово-красному проводу.
  5. к датчику скорости.
  6. выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта.
  7. сигнализатор уровня тормозной жидкости, подключить к розово-синему проводу у лампы над прикуривателем. У ВАЗ-2107 лампа работает наоборот: датчик соединяет лампу с массой и она горит. Придётся или оставить лампу там, где она есть, или в новой приборке перепаять лампу к + и поменять местами диоды (при этом для проверки лампы контакт 1 нужно соединять с массой, например к лампе ручника), или у датчика на бачке чёрный провод убрать, и подключить вместо него оранжевый от блока ЭПХХ, или синий от катушки зажигания, при этом диод в проводке (между бородой и бардачком) обязательно отключить, если этого не сделать, то будет короткое замыкание.
  8. лампа левого поворота, подключить к сине-чёрному проводу колодки подрулевого переключателя.
  9. лампа правого поворота, подключить к синему проводу колодки подрулевого переключателя.
  10. подсветка приборов, подключить к белому проводу.
  11. масса, подключить к чёрному проводу.
  12. питание приборов, подключить к оранжевому проводу.
  13. если приборка простая (без микросхем и т.п.), то подключить к сине-красному проводу (лампа резерва топлива), если под тахометром есть дисплей, то подключить к датчику температуры (брать от ВАЗ-2114, один контакт к приборке, другой на массу, поставить или в салоне или в моторном отсеке но чтобы далеко от двигателя и чтобы ветер не дул).
  14. масса, подключить к бело-чёрному проводу.
  15. низковольтный вход тахометра (от ЭСУД), подключить к коричнево-синему проводу.
  16. высоковольтный вход тахометра (от катушки), подключить к коричнево-синему проводу.
  17. если под спидометром есть дисплей, то подключить к красно-белому проводу у выключателя стоп-сигналов.
  18. указатель температуры охлаждающей жидкости, подключить к зелёно-белому проводу.
  19. лампа наружного освещения, подключить к жёлтому проводу.
  20. лампа прикрытия воздушной заслонки карбюратора, подключить к серо-оранжевому проводу.
  21. идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
  22. идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
  23. питание приборов, подключить к оранжево-синему проводу.
  24. лампа ручного тормоза, подключить к коричневому проводу.
  25. лампа заряда аккумулятора, подключить к коричнево-белому проводу.
  26. лампа низкого давления масла, подключить к серо-синему проводу.

Предохранители и реле ВАЗ2112

  1. F1 5 Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
  2. F2 7,5 Левая фара (ближний свет)
  3. F3 10 Левая фара (дальний свет)
  4. F4 10 Правая противотуманная фара
  5. F5 30 Электродвигатели стеклоподъемников дверей
  6. F6 15 Переносная лампа
  7. F7 20 Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
  8. F8 20 Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
  9. F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
  10. F10 20 Резервный
  11. F11 5 Лампы габаритного света правого борта
  12. F12 7,5 Правая фара (ближний свет)
  13. F13 10 Правая фара (дальний свет). Контрольная лампа включения дальнего света
  14. F14 10 Левая противотуманная фара
  15. F15 20 Электрообогрев сидений. Блокировка замка багажника
  16. F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
  17. F17 7,5 Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
  18. F18 25 Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
  19. F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
  20. F20 7,5 Лампы задних противотуманных фонарей ВАЗ-2112.
  1. К1 – реле контроля исправности ламп;
  2. К2 – реле очистителя ветрового стекла;
  3. K3 – реле-прерыватель указателей поворота и аварийной сигнализации;
  4. К4 – реле включения ближнего света фар;
  5. К5– реле включения дальнего света фар;
  6. К6 – дополнительное реле;
  7. К7 – реле включения обогрева заднего стекла;
  8. K8 – резервное реле авто.

Электрическая схема автомобиля ВАЗ 2112

Электросхема ВАЗ 2112 — общая схема подключения электрооборудования и приборов, блок управления двигателем и предохранители. При обслуживании и ремонте системы управления двигателем этого, и других автомобилей семейства ВАЗ всегда выключайте зажигание.

При проведении сварочных работ отсоединяйте контроллер от жгута проводов. Контроллер содержит электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам.

На работающем двигателе не отсоединяйте и не поправляйте электрические разъемы.

Электросхема — несколько вариантов

Схема управления двигателем VAZ 2112

1 — реле зажигания; 2 — выключатель зажигания; 3 — аккумуляторная батарея; 4 — нейтрализатор; 5 — датчик концентрации кислорода; 6 — адсорбер с электромагнитным клапаном; 7 — воздушный фильтр; 8 — датчик массового расхода воздуха; 9 — регулятор холостого хода; 10 — датчик положения дроссельной заслонки; 11 — дроссельный узел; 12 — колодка диагностики; 13 — тахометр; 14 — спидометр; 15 — контрольная лампа «CHECK ENGINE»; 16 — блок управления иммобилайзером; 17- модуль зажигания; 18 — форсунка; 19 — регулятор давления топлива; 20 — датчик фаз; 21 — датчик температуры охлаждающей жидкости; 22 — свеча зажигания; 23 — датчик положения коленчатого вала; 24 — датчик детонации; 25 — топливный фильтр; 26 — контроллер 2112; 27 — реле включения вентилятора; 28 — электровентилятор системы охлаждения; 29 — реле включения электробензонасоса; 30 — топливный бак; 31 — электробензонасос с датчиком указателя уровня топлива; 32 — сепаратор паров бензина; 33 — гравитационный клапан; 34 — предохранительный клапан; 35 — датчик скорости ВАЗ-2112; 36 — двухходовой клапан.

На двигателях ВАЗ-2112 и части двигателей ВАЗ-2111 установлена система распределенного фазированного впрыска: топливо подается форсунками поочередно в соответствии с порядком работы цилиндров, что снижает токсичность отработавших газов. В этом случае на головке блока цилиндров устанавливается датчик фаз, а на шкиве распределительного вала -диск с прорезью в ободе.

Схема электрических соединений ЭСУД Россия-83 Bosch 1.5.4, Январь 5.1.2 ВАЗ-21103, 21113, 2112

  1. — форсунки;
  2. — свечи зажигания;
  3. — модуль зажигания;
  4. — колодка диагностики;
  5. — контроллер;
  6. — колодка, присоединяемая к жгуту панели приборов;
  7. — главное реле;
  8. — предохранитель главного реле;
  9. — реле электровентилятора;
  10. — предохранитель цепи питания контроллера;
  11. — реле электробензонасоса;
  12. — предохранитель цепи питания электробензонасоса;
  13. — датчик массового расхода воздуха;
  14. — датчик положения дроссельной заслонки;
  15. — датчик температуры охлаждающей жидкости;
  16. — регулятор холостого хода;
  17. — датчик детонации;
  18. — датчик положения коленчатого вала;
  19. — датчик положения распределительного вала(фаз);
  20. — блок управления АПС;
  21. — индикатор состояния АПС;
  22. — датчик скорости;
  23. — электробензонасос с датчиком уровня топлива;
  24. — датчик контрольной лампы давления масла;
  25. — датчик указателя температуры охлаждающей жидкости;
  26. — датчик уровня масла;
  27. — колодка, присоединяемая к жгуту системы зажигания;
  28. — комбинация приборов;
  29. — монтажный блок;
  30. — электровентилятор системы охлаждения;
  31. — выключатель зажигания;

А — колодка присоединяемая к жгуту салонной группы АБС; В — колодка, присоединяемая к жгуту кондиционера; С — колодка, присоединяемая к колодке R жгута переднего; D — провод, присоединяемый к выключателю зажигания (лампа подсветки); Е — колодка, присоединяемая к голубо-белым проводам, отсоединённым от выключателя зажигания; F — к клемме «+» аккумуляторной батареи; G1,G2 — точки заземления; L — контакты колодки к маршрутному компьютеру; М — контакт колодки к блоку бортовой системы контроля; N — контакты колодки жгута панели приборов и жгута переднего; R — колодка, присоединяемая к колодке С жгута системы зажигания; Z — к клемме «В+» генератора автомобиля ВАЗ-2112.

Предохранители и реле 2112

Номер предохранителя Сила тока, А Защищаемые цепи

  1. F1 5 Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
  2. F2 7,5 Левая фара (ближний свет)
  3. F3 10 Левая фара (дальний свет)
  4. F4 10 Правая противотуманная фара
  5. F5 30 Электродвигатели стеклоподъемников дверей
  6. F6 15 Переносная лампа
  7. F7 20 Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
  8. F8 20 Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
  9. F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
  10. F10 20 Резервный
  11. F11 5 Лампы габаритного света правого борта
  12. F12 7,5 Правая фара (ближний свет)
  13. F13 10 Правая фара (дальний свет). Контрольная лампа включения дальнего света
  14. F14 10 Левая противотуманная фара
  15. F15 20 Электрообогрев сидений. Блокировка замка багажника
  16. F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
  17. F17 7,5 Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
  18. F18 25 Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
  19. F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
  20. F20 7,5 Лампы задних противотуманных фонарей ВАЗ-2112.
  1. К1 – реле контроля исправности ламп;
  2. К2 – реле очистителя ветрового стекла;
  3. K3 – реле-прерыватель указателей поворота и аварийной сигнализации;
  4. К4 – реле включения ближнего света фар; К5– реле включения дальнего света фар;
  5. К6 – дополнительное реле;
  6. К7 – реле включения обогрева заднего стекла;
  7. K8 – резервное реле авто.

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Схема 2112

” />

Полный размер

1 — блок-фара 2 — датчики износа колодок передних тормозов 3 — выключатель света заднего хода 4 — электродвигатель вентилятора системы охлаждения двигателя 5 — звуковой сигнал 6 — моторедуктор блокировки замка правой передней двери 7 — реле включения электростеклоподъемников 8 — предохранитель на 8 А 9 — стартер 10 — аккумуляторная батарея 11 — генератор 12 — электродвигатель омывателя ветрового стекла 13 — датчик уровня омывающей жидкости 14 — моторедуктор блокировки замка левой передней двери 15 — переключатель электростеклоподъемника левой передней двери 16 — датчик уровня охлаждающей жидкости 17 — моторедуктор очистителя ветрового стекла 18 — клапан рециркуляции 19 — микромоторедуктор привода заслонки отопителя 20 — электродвигатель отопителя 21 — выключатель замка багажника 22 — переключатель электростеклоподъемника правой передней двери 23 — моторедуктор электростеклоподъемника правой передней двери 24 — блок управления системы блокировки замков дверей 25 — дополнительный резистор электродвигателя отопителя 26 — датчик уровня тормозной жидкости 27 — моторедуктор электростеклоподъемника левой передней двери 28 — переключатель наружного освещения 29 — комбинация приборов 30 — выключатель заднего противотуманного света 31 — контрольная лампа противотуманного света 32 — контрольная лампа обогрева заднего стекла 33 — выключатель обогрева заднего стекла 34 — подрулевой переключатель 35 — выключатель освещения приборов 36 — выключатель зажигания 37 — монтажный блок 38 — выключатель клапана рециркуляции 39 — контроллер отопителя 40 — выключатель аварийной сигнализации 41 — лампа освещения рычагов управления отопителем 42 — лампа освещения вещевого ящика 43 — выключатель лампы освещения вещевого ящика 44 — прикуриватель 45 — блок индикации бортовой системы контроля 46 — лампа освещения пепельницы 47 — выключатель сигнала торможения 48 — моторедуктор блокировки замка левой задней двери 49 — переключатель электростеклоподъемника левой задней двери 50 — моторедуктор электростеклоподъемника левой задней двери 51 — розетка для переносной лампы 52 — часы 53 — моторедуктор электростеклоподъемника правой задней двери 54 — переключатель электростеклоподъемника правой задней двери 55 — моторедуктор блокировки замка правой задней двери 56 — боковой указатель поворота 57 — выключатель контрольной лампы стояночного тормоза 58 — датчик ремня безопасности водителя 59 — плафон направленного света 60 — плафон освещения салона 61 — датчик температуры воздуха в салоне 62 — выключатель в стойке передней двери 63 — выключатель в стойке задней двери 64 — наружный задний фонарь 65 — внутренний задний фонарь 66 — фонари освещения номерного знака 67 — фонарь освещения багажника

А — колодки для подключения электродвигателя омывателя заднего стекла В — колодки для подключения жгута системы впрыска С — к колодке жгута предупредительного света D — колодка для подключения к бортовому компьютеру Е — к колодке жгута очистителей фар F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса G — к элементу обогрева заднего стекла H — колодка для подключения дополнительного сигнала торможения J — к моторедуктору замка багажника

На схеме условно не показано, что в жгуте проводов панели приборов вторые концы всех проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точка.

Поделиться
Отправить
Класснуть
Ссылка на основную публикацию
Похожее
