Тормозная система УАЗ

Классическая “буханка”

УАЗ 3741 или 452, называемый народом «буханка», является самым знаменитым творением Ульяновского авто запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, полиции, водоканала. У нее множество положительных качеств. Она неприхотлива в обслуживании, обладает отличной проходимостью и выносливостью.

Но при всех своих достоинствах, как и любая машина, она рано или поздно нуждается в частичном или капитальном ремонте. С этой целью необязательно обращаться в сервисные центры. Отечественный автомобиль устроен не очень сложно, и разобраться в ремонте некоторых его частей можно самостоятельно.

Тормозная система УАЗ: особенности устройства

С заменой некоторых деталей можно и потянуть, но ремонт тормозной системой отлагательств не терпит. От состояния тормозов зависит жизнь пассажиров, водителя, пешеходов и сохранность других транспортных средств.

Тормозная система УАЗ “буханка” представляет собой:

• гидравлический привод;
• рабочий тормоз;
• ручной тормоз.

Рабочий тормоз состоит из двух колодок одного размера. Каждая колодка соприкасается концами с поршнями цилиндров, а сама стоит на опорном пальце. На колесных цилиндрах имеется два отверстия. Одно – для отвода воздуха во время прокачки тормозов. Для герметичности в нем установлен клапан. Второе отверстие предназначено для вывода тормозной жидкости из приводов. Трубопроводы соединяют цилиндры со всей системой главного тормозного цилиндра и педалью тормоза.

Если у УАЗ “буханка” сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние – от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.

Механизм барабанного тормоза “буханки”

Тормозная система УАЗ 469, как и у УАЗ 452, барабанная. Барабаны состоят из штампованного стального диска, чугунного обода и усилителя, сваренного с диском. На УАЗ “буханка” барабаны установлены так, что до них достаточно легко добраться и при необходимости снять, чтобы поставить новые. Для этого не приходится снимать ступицы, следовательно, не будет затронута работа ступичных подшипников.

Барабаны прикреплены к ступицам тремя винтами. Расположение этих винтов дает возможность устанавливать новые барабаны в исходном положении.

Ремонт тормозной системы УАЗ 452

Прежде чем браться за ремонт тормозной системы, нужно определить, какой именно ее части требуется замена или реставрация и в каких вмешательствах нуждается весь механизм. Если при торможении слышится скрип, значит, самое время менять тормозные колодки. Эта деталь нуждается в замене чаще остальных.

Первое, что нужно сделать, – это определить, в каком колесе слышится скрип. Как только эта задача выполнена, можно приступать к демонтажу колеса. Машину нужно поднять домкратом и снять колесо с изношенной колодкой. Потом необходимо разобрать суппорт и проверить установленные на тормозах пыльники. Если они в порядке, то менять их заодно с колодками необязательно.

Извлеченные из скоб дисков направляющие зачищаются от ржавчины и грязи наждачной бумагой. После этого их необходимо смазать и установить пыльник на место. Направляющие могут застрять в скобе, потому что образовалась влага. Ее легко удалить при помощи газовой горелки. Далее приступают к монтажу нового комплекта колодок. Место, где они будут крепиться, нужно предварительно зачистить.

Следующее действие – сжатие специальным инструментом или рукояткой молотка цилиндра одного суппорта. Сильным нажатием нужно установить колодку на цилиндр. Затем вся конструкция помещается в скобу. На них монтируется суппорт для того, чтобы зафиксировать колодки максимально прочно. Резьбу болтов будет полезно смазать автомобильным маслом. Вот и все, замена тормозных колодок завершена. На два колеса уйдет не больше часа.

Замена тормозной жидкости

Далеко не все автовладельцы знают, что тормозная жидкость нуждается в замене каждые два года эксплуатации машины в умеренном режиме. Главной ошибкой зачастую является то, что многие просто доливают смазку до необходимого уровня, а не меняют ее полностью.

Каждые 60 тыс. км пробега требуется именно замена тормозной жидкости. Жидкость для тормозов автомобиля выдерживает очень серьезные нагрузки. При интенсивной езде и резких остановках диапазон температур может колебаться от 170 до 2000°С. Менять полностью ее нужно потому, что в процессе движения в жидкость попадает вода и разбавляет ее. А меньшая концентрация негативно сказывается на качестве вещества. Слишком разбавленная жидкость при кипении может заблокировать тормоза паром и в дальнейшем привести к аварийной ситуации.

В наше время автомобильные компании разработали специальное устройство, которое определяет температуру кипения тормозной жидкости. Прибор диагностирует вещество и выводит на дисплей соответствующие рекомендации. Он может показать состояние жидкости на данный момент и то, насколько необходима ее скорейшая замена. На всю процедуру требуется не больше минуты, но это освобождает автовладельцев от ненужных хлопот.

Характеристика системы АБС УАЗа

Современная “буханка” оснащена АБС

Еще одна немаловажная составляющая тормозной системы – это АБС. На современных “буханках” она тоже есть. Система создана для защиты автомобиля при аварийном торможении от блокирования колес и заносов.

Антиблокировочная система тормозов включает:

• датчики, собирающие данные о скорости вращения колеса;
• главный блок управления, который обрабатывает полученные от датчиков сведения и контролирует процесс торможения.

Для того чтобы АБС работала полноценно, нужно регулярно проверять работу всех ее частей. Наибольшего внимания требуют датчики. От них зависит работа микроконтроллера, который подает сигнал клапанам, чтобы те изменили количество подаваемой в цилиндр жидкости.

Поломка датчика может привести к проблематичной передаче сигналов в главный блок управления. Если сигнал АБС оборвался, происходит блокировка колес при торможении. Если такая проблема возникла, не следует устранять ее самостоятельно, а лучше обратиться в техцентр.

Чтобы водитель вовремя обратил внимание на выход датчика АБС из строя, автомобиль оснащен системой самодиагностики. Если датчик сломался, тянуть с его заменой не стоит. Того же отношения требует и ремонт вакуумного усилителя тормозов.

Как Прокачать Тормоза Уаз Буханка

Про УАЗик

УАЗ 3741 или 452, называемый народом «буханка», является самым знаменитым творением Ульяновского авто запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, полиции, водоканала. У нее множество положительных качеств. Она неприхотлива в обслуживании, обладает отличной проходимостью и выносливостью.

Но при всех своих достоинствах, как и любая машина, она рано или поздно нуждается в частичном или капитальном ремонте. С этой целью необязательно обращаться в сервисные центры. Отечественный автомобиль устроен не очень сложно, и разобраться в ремонте некоторых его частей можно самостоятельно.

Тормозная система УАЗ: особенности устройства

С заменой некоторых деталей можно и потянуть, но ремонт тормозной системой отлагательств не терпит. От состояния тормозов зависит жизнь пассажиров, водителя, пешеходов и сохранность других транспортных средств.

Тормозная система УАЗ буханка представляет собой:

Рабочий тормоз

состоит из двух колодок одного размера. Каждая колодка соприкасается концами с поршнями цилиндров, а сама стоит на опорном пальце. На колесных цилиндрах имеется два отверстия.

Одно для отвода воздуха во время прокачки тормозов. Для герметичности в нем установлен клапан. Второе отверстие предназначено для вывода тормозной жидкости из приводов.

Трубопроводы соединяют цилиндры со всей системой главного тормозного цилиндра и педалью тормоза.

Если у УАЗ буханка сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.

Механизм барабанного тормоза буханки

Тормозная система УАЗ 469, как и у УАЗ 452, барабанная. Барабаны состоят из штампованного стального диска, чугунного обода и усилителя, сваренного с диском. На УАЗ буханка барабаны установлены так, что до них достаточно легко добраться и при необходимости снять, чтобы поставить новые. Для этого не приходится снимать ступицы, следовательно, не будет затронута работа ступичных подшипников.

Барабаны прикреплены к ступицам тремя винтами. Расположение этих винтов дает возможность устанавливать новые барабаны в исходном положении.

Ремонт тормозной системы УАЗ 452

Прежде чем браться за ремонт тормозной системы

, нужно определить, какой именно ее части требуется замена или реставрация и в каких вмешательствах нуждается весь механизм. Если при торможении слышится скрип, значит, самое время менять тормозные колодки. Эта деталь нуждается в замене чаще остальных.

Первое, что нужно сделать, это определить, в каком колесе слышится скрип. Как только эта задача выполнена, можно приступать к демонтажу колеса. Машину нужно поднять домкратом и снять колесо с изношенной колодкой. Потом необходимо разобрать суппорт и проверить установленные на тормозах пыльники. Если они в порядке, то менять их заодно с колодками необязательно.

Извлеченные из скоб дисков направляющие зачищаются от ржавчины и грязи наждачной бумагой. После этого их необходимо смазать и установить пыльник на место. Направляющие могут застрять в скобе, потому что образовалась влага. Ее легко удалить при помощи газовой горелки. Далее приступают к монтажу нового комплекта колодок. Место, где они будут крепиться, нужно предварительно зачистить.

Следующее действие сжатие специальным инструментом или рукояткой молотка цилиндра одного суппорта. Сильным нажатием нужно установить колодку на цилиндр. Затем вся конструкция помещается в скобу.

На них монтируется суппорт для того, чтобы зафиксировать колодки максимально прочно. Резьбу болтов будет полезно смазать автомобильным маслом. Вот и все, замена тормозных колодок завершена.

На два колеса уйдет не больше часа.

Замена тормозной жидкости

Далеко не все автовладельцы знают, что тормозная жидкость нуждается в замене каждые два года эксплуатации машины в умеренном режиме. Главной ошибкой зачастую является то, что многие просто доливают смазку до необходимого уровня, а не меняют ее полностью.

Уаз буханка Как одному прокачать тормоза

.

Как в одиночку прокачать тормоза

Перед этим нужно немного открутить штуцер цилиндрика или супорта чтоб немного вытекла жидкость самотёком,…

Каждые 60 тыс. км пробега требуется именно замена тормозной жидкости. Жидкость для тормозов автомобиля выдерживает очень серьезные нагрузки. При интенсивной езде и резких остановках диапазон температур может колебаться от 170 до 2000°С.

Менять полностью ее нужно потому, что в процессе движения в жидкость попадает вода и разбавляет ее. А меньшая концентрация негативно сказывается на качестве вещества.

Слишком разбавленная жидкость при кипении может заблокировать тормоза паром и в дальнейшем привести к аварийной ситуации.

В наше время автомобильные компании разработали специальное устройство, которое определяет температуру кипения тормозной жидкости.

Прибор диагностирует вещество и выводит на дисплей соответствующие рекомендации. Он может показать состояние жидкости на данный момент и то, насколько необходима ее скорейшая замена.

На всю процедуру требуется не больше минуты, но это освобождает автовладельцев от ненужных хлопот.

Характеристика системы АБС УАЗа

Современная буханка оснащена АБС

Еще одна немаловажная составляющая тормозной системы это АБС. На современных буханках она тоже есть. Система создана для защиты автомобиля при аварийном торможении от блокирования колес и заносов.

Антиблокировочная система тормозов включает:

• датчики, собирающие данные о скорости вращения колеса;
• главный блок управления, который обрабатывает полученные от датчиков сведения и контролирует процесс торможения.

Для того чтобы АБС работала полноценно, нужно регулярно проверять работу всех ее частей. Наибольшего внимания требуют датчики. От них зависит работа микроконтроллера, который подает сигнал клапанам, чтобы те изменили количество подаваемой в цилиндр жидкости.

Поломка датчика может привести к проблематичной передаче сигналов в главный блок управления. Если сигнал АБС оборвался, происходит блокировка колес при торможении. Если такая проблема возникла, не следует устранять ее самостоятельно, а лучше обратиться в техцентр.

Чтобы водитель вовремя обратил внимание на выход датчика АБС из строя, автомобиль оснащен системой самодиагностики. Если датчик сломался, тянуть с его заменой не стоит. Того же отношения требует и ремонт вакуумного усилителя тормозов.

Суппорт УАЗ буханка

Суппорт тормозной системы тоже может нуждаться в ремонте. Все составляющие устройства постоянно испытывают негативное воздействие воды, тормозной жидкости и соли.

Чтобы суппорт дольше прослужил и меньше изнашивался, его нужно регулярно смазывать специальными средствами. Использовать в этих целях нигрол или литол нельзя. Смазка должна быть термоустойчивой. Рабочий параметр вещества должен составлять не меньше 180°С.

Смазка не должна растворяться в воде или тормозной жидкости. Ее основное свойство совместимость с пластмассовыми деталями.

Вещества для смазки можно разделить на три вида.

1. Оксоль состоит из противозадирной высокотемпературной пасты. Ее применяют для смазывания скоб, металлической поверхности пластин и колодок, чтобы устранить скрипы.
2. Смазка, созданная из материалов, которые хорошо совмещаются с болтами, штифтами, поршнями.
3. Вещество универсального применения для смазывания всех движущихся деталей, как пластмассовых, так и эластических.

Как прокачать тормоза с АБС. Важные шаги при прокачке тормозной системы с АБС своими руками

Прокачать тормоза с АБС ничуть не сложнее, нежели делать прокачку традиционной тормозной системы автомобиля. Но чтобы правильно удалить воздух из тормозной системы, на котором установлена система ABS, рекомендуется разобраться с принципом и схемой её работы именно для вашего авто. Поскольку в зависимости от модели схема прокачки может незначительно отличатся. К примеру, когда блок гидроклапанов и гидроаккумулятор с насосом находятся в одном узле, то, что замена жидкости, что прокачка тормозной системы с АБС будут производиться по аналогичной схеме, как и прокачка тормозов без АБС.

Типы систем АБС

1. ABS включает: блок гидроклапанов, гидроаккумулятор, насос (прокачивается в гаражных условиях);
2. Насос, гидроаккумулятор и блок гидроклапанов размещены по разным узлам, такая тормозная система кроме модуля ABS включает в себя и дополнительные модули ESP, SBC (прокачивается в условиях СТО). Необходимо иметь диагностический сканер чтобы контролировать клапана модулятора.

Исходя из особенностей, можно сделать вывод, что прежде как прокачать тормоза с АБС определитесь с типом именно вашей системы так как данная инструкция будет актуальна лишь для стандартной антиблокировочной системы.

Процесс прокачки тормозов с АБС

Дабы качественно выполнить поставленную задачу желательно производить прокачку с помощником, начиная прокачивать тормозную систему с передних колес, затем задних (правое и левое).

Давление в тормозной системе с АБС может колеблется до 180 атм, именно по этому первым делом нужно сбросить его.

Сброс давления происходит методом разрядки аккумулятора давления. Для этого выключите зажигание и около 20 раз нажмите на педаль тормоза. А затем для перехода к следующему этапу прокачки тормоза отключите разъемы на бачке с тормозной жидкостью.

Общий принцип как прокачать тормоза с АБС

1. Находим и извлекаем предохранитель в блоке отвечающий за работу АБС;
2. Откручиваем колесо и находим штуцер РТЦ для прокачки тормоза;
3. Начинаем прокачивать тормоза с абс при выжатой педали;
4. Включаем гидравлический насос (включив зажигание, на приборной панели загорится лампочка АБС) и ждем пока весь воздух не выйдет;
5. Закручиваем штуцер и отпускаем педаль тормоза, если лампочка АБС больше не горит – все сделано правильно и воздух полностью вышел.

Последовательность удаления воздуха из ТС

Начинаем прокачивать тормоза с переднего правого, а потом левое. Процедура происходит при выключенном зажигании (положение на «0») и снятой клемме на бачке ТЖ.

1. Надеваем шланг, с бутылочкой, на штуцер и открываем его (рожковым ключом). Надавать нужно именно прозрачный шланг, чтобы было видно пузыри воздуха, а также другой конец шланга должен быть полностью помещен в жидкость.
2. Выжимаем полностью педаль и держим, докуда не выйдет весь воздух.
3. Закрутить штуцер и отпустить педаль как пойдет жидкость без воздуха.

Задние колеса прокачивается с включенным зажиганием на положении ключа «2».

1. Как и при прокачке передних колес надеваем шланг на штуцер для прокачки на суппорте.
2. Выдавив полностью педаль, поворачиваем ключ зажигания (чтобы запустить гидравлический насос). Наблюдаем за выходом воздуха и контролируем уровень тормозной жидкость в бачке (периодично доливаем).
   Чтобы насос не выше из строй нужно все время следить за уровнем ТЖ (чтобы не допустить работу «всухую»). А также не позволять непрерывно работать больше 2 мин.

   3.Штуцер перекрываем после полного выхода пузырьков воздуха, а также выключается насос и отпускается тормоз.

Чтобы правильно прокачать тормоза с абс на заднем левом колесе последовательность действий нужно немного изменить.

1. Как в предыдущих случаях сначала надеваем шланг на штуцер и откручиваем не полностью, а только на 1 оборот, причем педаль не нужно выжимать.
2. Поворачиваем ключ зажигания, чтобы запустить гидравлический насос.
3. Как только воздух выйдет, выжимаем тормозную педаль до половины и закручиваем прокачивающий штуцер.
4. После чего отпускаем тормоз и ждем остановки насоса.
5. Выключаем зажигание и подключаем снятый разъем с бачка.

Если прокачивать тормоза нужно вместе с модулятором ABS то информацию по такой процедуре можно посмотреть тут.

Регулировка колодок УАЗ

В обязательном порядке после того как прокачали тормоза прежде чем выезжать нужно проверить герметичность системы и отсутствие подтеков. Контрольно проверить уровень тормозной жидкости.

Иван Матиешин

на наш канал в Яндекс.Дзене

Еще больше полезных советов в удобном формате

Подписаться

Не нашли ответ на свой вопрос?

Прокачка тормозной системы и замена тормозной жидкости

Прокачиваем тормозную систему при попадании в нее воздуха или разгерметизации тормозных контуров, замене тормозных цилиндров, шлангов, трубок и т.п., а также при замене жидкости.

Для прокачки тормозов нужен помощник. Для данной операции не требуется смотровая канава, достаточно чистой, ровной площадки.

Очищаем от грязи клапаны прокачки.

Проверяем уровень тормозной жидкости в бачке (при необходимости доливаем ее до метки МАХ). При прокачке постоянно контролируем уровень тормозной жидкости и доливаем ее, не допуская падения уровня ниже метки MIN. Прокачиваем тормоза при неработающем двигателе и нагруженной задней оси.

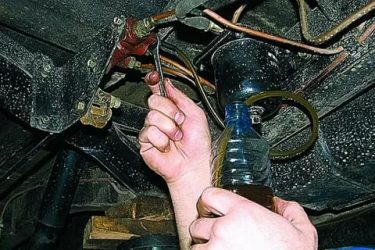

Снимаем с клапана прокачки заднего правого колесного цилиндра защитный колпачок и, надев прозрачный шланг, погружаем его свободный конец в емкость, частично заполненную тормозной жидкостью. Нажимаем на педаль тормоза 4–5 раз.

Не отпуская ее, отворачиваем ключом «на 11» на 1/3–1/2 оборота клапан прокачки.

В жидкости, вытекающей из шланга, будут видны пузырьки воздуха. После того, как педаль «уйдет» вперед до упора, выдавив порцию жидкости из системы в емкость, заворачиваем клапан и только после этого отпускаем педаль. Повторяем прокачку до тех пор, пока полностью не прекратится выход пузырьков воздуха из шланга. Сняв шланг, надеваем на клапан защитный колпачок. Затем прокачиваем тормозной цилиндр заднего левого колеса.

Таким же образом прокачиваем регулятор давления.

Передние колесные цилиндры прокачиваем в следующей последовательности: нижний правый; верхний правый; нижний левый; верхний левый.

Если в системе остался воздух, то при нажатии на педаль тормоза будет ощущаться ее упругость. В этом случае повторите прокачку, пока педаль не станет «жесткой».

Если даже при длительном удалении воздуха пузырьки продолжают выходить из шланга, проверьте герметичность соединений, трубопроводов, шлангов, главного и рабочих цилиндров. Подтекающие соединения подтяните, а неисправные уплотнительные кольца и манжеты главного цилиндра замените. Рабочие цилиндры заменяем в сборе.

После прокачки долейте свежую рекомендуемую тормозную жидкость в бачок до метки MAX и установите крышку бачка с датчиком аварийного падения уровня.

При замене тормозной жидкости прокачку следует производить до тех пор, пока свежая тормозная жидкость (она более светлая) не начнет выходить из клапанов прокачки всех рабочих цилиндров.

Почему проваливается педаль тормоза: выясняем причины и устраняем неисправности

• Каков общий принцип работы тормозной системы автомобиля
• Каковы основные причины того, что педаль тормоза проваливается
• Почему педаль тормоза проваливается после прокачки и при заведенном двигателе

Исправная, нормально работающая тормозная система является важным элементом безопасности и даже гарантией жизни водителя и остальных участников движения. Если у вашего автомобиля проваливается педаль тормоза – это сигнал об опасности. Значит, нужно проверить всю тормозную систему, выяснить, почему проваливается педаль тормоза.

Как устроена тормозная система

Чтобы понять, почему педаль тормоза иногда проваливается, необходимо разобраться в общем принципе работы, а также устройстве тормозной системы. Она обычно бывает гидравлической, а проблемы для разных моделей авто являются общими. Принцип действия системы базируется на том, что специальная несжимаемая жидкость помещена в замкнутый объем.

Гидравлические тормоза включают в себя такие элементы:

• ГТЦ (главный тормозной цилиндр);
• РТЦ (рабочие тормозные цилиндры);
• гидравлические магистрали;
• компенсаторное устройство;
• тормозные диски, колодки.

Рабочей жидкостью здесь, в соответствии с названием, является тормозная, имеющая определенные свойства. Водитель нажимает на тормоз, его усилие передается в ГТЦ, заполненный рабочей жидкостью. Дело в том, что устройство этого элемента содержит поршень, – он давит на жидкость, и по ней усилие передается на РТЦ. Последние установлены в области размещения колес. Таким образом, колодки прижимаются к тормозным дискам/барабанам. Резкое давление на педаль приводит к тому, что колодки жестко блокируют колеса.

Далее водитель отпускает ногу, возвратные пружины разводят колодки обратно. Одновременно жидкость вытесняется в ГТЦ. Этот короткий перечень представляет собой всю схему действия данной системы.

Почему проваливается педаль тормоза

Теперь перейдем к главному вопросу о том, почему проваливается педаль тормоза. Сама система, напомним, является замкнутой, а находящая внутри жидкость – несжимаемой. За счет этих свойств усилие от педали поступает к колодкам. Те прижимаются к тормозному диску, благодаря чему автомобиль замедляется, останавливается. При неполадках за нажатием не следует торможение: жидкость под давлением покидает систему либо ее место занимает воздух из-за отсутствия герметичности. Оба варианта препятствуют нормальному функционированию тормозной системы, а значит, на таком автомобиле ездить нельзя.

Остановимся подробнее на причинах провала педали тормоза:

1. Тормозная жидкость.

Причиной того, почему проваливается педаль тормоза, может стать качество тормозной жидкости и смешивание ее с конденсатом. Последний – это не что иное, как вода, которая является сжимаемой. Из-за нее меняются характеристики тормозной жидкости, поэтому вы чувствуете, как нога проваливается при торможении.

Постепенно накапливая конденсат, тормозная жидкость (ТЖ) меняет цвет, становится более темной. Чтобы определить содержание воды в ТЖ, можно использовать специализированные приборы. Согласно нормам техобслуживания большинства автомобилей, данная рабочая жидкость должна заменяться через каждые 40 000 км пробега либо каждые 4 года.

Элементы тормозной системы со временем приходят в негодность из-за контакта с тормозной жидкостью, если та не отвечает всем предъявляемым нормам. Появляются такие признаки: утечка жидкости, провал педали, а если ее отпустить, то подсос воздуха.

Если педаль тормоза проваливается, проверьте, сколько тормозной жидкости находится в системе на данный момент и нет ли утечек по гидравлическому контуру системы. Чаще всего течи обнаруживаются в области резьбовых соединений тормозных шлангов и трубок между собой либо с суппортом. Тогда выходом из ситуации станет протяжка соединения. Еще одной причиной течи может стать повреждение трубки или шланга – в этом случае нужно заменить деталь.

2. Воздух в гидросистеме.

Попадание воздуха негативно отражается на качестве тормозной жидкости, вызывает завоздушивание тормозных магистралей. Образующиеся пробки сжимаются под давлением, и педаль проваливается. Тормозные колодки мало смещаются, автомобиль не замедляет ход, поскольку отсутствует давление, способное привести в движение поршень. Даже если водитель выжмет педаль в пол, он не добьется желаемого эффекта. Устраните эту неполадку прокачкой.

Но воздух появляется в системе не только из-за механических дефектов. Нередко завоздушивание – это последствие ошибок при прокачке после смены тормозной жидкости. В любом случае, вы ощутите, что ваша нога проваливается при попытке затормозить.

3. Неисправность главного тормозного цилиндра (ГТЦ).

При отсутствии утечек тормозной жидкости признаком возможного выхода из строя узла ГТЦ может послужить факт, что педаль проваливается, и лишь после второго или третьего качка становится устойчивой.

Чаще всего причиной такого поведения системы становится изнашивание уплотнителей из резины. Поводов для этого немало: от химически активного состава некачественной тормозной жидкости до естественного износа резиновых элементов. Отсутствие необходимой плотности у детали способствует появлению щелей в системе. Через них легко просачивается воздух, вытекает ТЖ.

Справиться с этой неполадкой и тем, что педаль проваливается, кажется просто: достаточно поставить новые резиновые уплотнители. Но в этой работе не обойтись без навыков и запаса терпения: придется сменить все резиночки, сальники и тормозную жидкость. Обязательно прокачайте систему, чтобы избавиться от воздуха, иначе снова заметите, как ваша нога проваливается при торможении.

4. Вакуумный усилитель тормозов (ВУТ).

При проблемах с данным узлом во время торможения появляется специфический звук, сродни шипению, что говорит о разгерметизации в вакуумном усилителе. При этом педаль не обязательно проваливается. Возникает такая неполадка из-за нарушений в работе клапана, диафрагмы, уплотнителей ВУТ.

В этом случае, как и в большинстве остальных, придется заменить элементы, пришедшие в негодность. Мы уже говорили о причинах, которые вызывают выход из строя резиновых уплотнителей и сальников – эти неполадки приводят к неправильному функционированию ВУТ. Помимо прочего, подводят патрубки, трескается диафрагма узла.

5. Нарушение зазоров в тормозной системе.

Слишком большие зазоры между ГТЦ и педалью приводят к тому, что последняя проваливается, а автомобиль тормозит хуже, чем прежде. В идеале после нажатия водитель ощущает плавное движение ноги, потом нарастает сопротивление. При увеличенном зазоре можно ощутить, что нога резко проваливается при нажатии на педаль, и лишь в конце возникает сопротивление, правда, оно есть не всегда. О стабильном торможении здесь нет и речи.

6. Прокачка педали тормоза после установки новых колодок.

Это делают сразу после окончания работ по замене колодок – новые отличаются от старых и стертых гораздо большей высотой фрикционного материала, поэтому чтобы их установить, нужно утапливать поршень суппорта. Последний сможет прижать колодку к диску, если прокачать педаль – в процессе она несколько раз проваливается и приобретает жесткость.

Тормозная система УАЗ: особенности устройства

С заменой некоторых деталей можно и потянуть, но ремонт тормозной системой отлагательств не терпит. От состояния тормозов зависит жизнь пассажиров, водителя, пешеходов и сохранность других транспортных средств.

Тормозная система УАЗ буханка представляет собой:

Рабочий тормоз состоит из двух колодок одного размера. Каждая колодка соприкасается концами с поршнями цилиндров, а сама стоит на опорном пальце. На колесных цилиндрах имеется два отверстия. Одно для отвода воздуха во время прокачки тормозов. Для герметичности в нем установлен клапан. Второе отверстие предназначено для вывода тормозной жидкости из приводов. Трубопроводы соединяют цилиндры со всей системой главного тормозного цилиндра и педалью тормоза.

Если у УАЗ буханка сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.

Механизм барабанного тормоза буханки

Тормозная система УАЗ 469, как и у УАЗ 452, барабанная. Барабаны состоят из штампованного стального диска, чугунного обода и усилителя, сваренного с диском. На УАЗ буханка барабаны установлены так, что до них достаточно легко добраться и при необходимости снять, чтобы поставить новые. Для этого не приходится снимать ступицы, следовательно, не будет затронута работа ступичных подшипников.

Барабаны прикреплены к ступицам тремя винтами. Расположение этих винтов дает возможность устанавливать новые барабаны в исходном положении.
