Прокладка головки блока цилиндров — замена

Головку блока цилиндров снимаем, не отсоединяя от нее карбюратор, впускной трубопровод и выпускной коллектор.
Для выполнения работы потребуется динамометрический ключ.

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

2. Для удобства проведения работы снимаем аккумуляторную батарею (см. «Аккумуляторная батарея — снятие и установка»).

3. Сливаем охлаждающую жидкость (см. «Охлаждающая жидкость — проверка уровня и замена»).

4. Отсоединяем наконечник провода от датчика указателя температуры охлаждающей жидкости (см. «Датчик указателя температуры охлаждающей жидкости — замена»).

5. Снимаем приемную трубу со шпилек выпускного коллектора (см. «Приемная труба — снятие и установка»).

6. Снимаем корпус воздушного фильтра (см. «Корпус воздушного фильтра — снятие и установка»).

7. Отсоединяем от карбюратора тягу привода воздушной заслонки, топливный шланг, шланги вентиляции картера, вакуумного регулятора опережения зажигания и колодку провода от электромагнитного клапана (см. «Карбюратор — снятие и установка»).

8. Устанавливаем поршень 4-го цилиндра в положение BMT такта сжатия (см. «Зазор между рычагами клапанов и кулачками распределительного вала — регулировка»).

9. Снимаем корпус в сборе с распределительным валом. Помечаем положение рычагов привода клапанов и снимаем рычаги с пружинами (см. «Распределительный вал и рычаги клапанов — замена»).

10. Подвязываем проволокой цепь и пропускаем ее через окно в головке блока цилиндров.

11. Снимаем распределитель зажигания (см. «Распределитель зажигания — снятие и установка») с высоковольтными проводами.

12. Выворачиваем из головки блока цилиндров свечи зажигания (см. «Свечи зажигания — проверка состояния и замена»).

13. Снимаем воздухозаборник теплого воздуха (см. «Прокладки впускного трубопровода и выпускного коллектора — замена»).

14. Отворачиваем гайку верхнего крепления теплозащитного экрана стартера (см. «Стартер — снятие и установка»).

15. Снимаем со шпильки выпускного коллектора наконечник «массового» провода (см. «Прокладки впускного трубопровода и выпускного коллектора — замена»).

16. Отсоединяем от штуцера впускного трубопровода шланг подогрева.

17. Отсоединяем от штуцера впускного трубопровода шланг вакуумного усилителя тормозов.

18. Ослабив затяжку хомутов, снимаем перепускной шланг термостата и подводящий шланг радиатора.

19. Ослабив затяжку хомута, снимаем с патрубка шланг подвода охлаждающей жидкости к радиатору отопителя.

20. Торцовым ключом на 12 мм

с удлинителем отворачиваем десять болтов внутреннего крепления головки к блоку цилиндров.

21. Торцовым ключом на 13 мм

отворачиваем болт наружного крепления головки к блоку цилиндров.

22. Снимаем головку блока цилиндров вместе с впускным трубопроводом, выпускным коллектором и карбюратором.

23. Снимаем прокладку с двух центрирующих втулок блока цилиндров.

1. Устанавливаем новую прокладку и головку блока цилиндров в обратной последовательности, пропустив через их окошки проволоку с цепью.

2. Проверяем совпадение ранее нанесенных меток.

3. Перед установкой головки блока цилиндров необходимо заблаговременно смазать болты ее крепления моторным маслом и дать стечь излишкам масла, выдержав болты не менее 30 мин.

Болты крепления головки блока цилиндров допускается повторно применять только в том случае, если они вытянулись до длины не более 115,5 мм. При большей длине болт необходимо заменить.

4. Затягиваем болты крепления головки блока в четыре приема:

— предварительно затягиваем десять болтов внутреннего крепления головки моментом 20 Н·м;

— подтягиваем их моментом 69,4-85,7 H·м.

— доворачиваем болты на 90°;

— снова доворачиваем болты на 90°.

Последним затягиваем болт наружного крепления (11) моментом 30,6-39,1 H·м.

Порядок затяжки болтов крепления головки блока цилиндров

5. Устанавливаем корпус с распределительным валом на шпильки головки блока цилиндров и равномерно заворачиваем гайки крепления (см. «Распределительный вал и рычаги клапанов — замена»).

6. Отвязываем проволоку, устанавливаем звездочку с цепью на распределительный вал, заворачиваем болт крепления и контрим его, загнув лепесток стопорной шайбы.

7. «Заряжаем» натяжитель цепи и, установив его на прежнее место, «разряжаем» (см. «Натяжитель цепи привода газораспределительного механизма — замена») и регулируем натяжение цепи (см. «Цепь привода газораспределительного механизма — замена).

8. Регулируем зазор между рычагами и кулачками распределительного вала (см. «Зазор между рычагами клапанов и кулачками распределительного вала — регулировка).

9. Регулируем натяжение ремня привода генератора (см. «Ремень привода генератора — регулировка натяжения и замена»).

10. Устанавливаем распределитель зажигания, направив контакт бегунка к высоковольтному выводу 4-го цилиндра (см. «Распределитель зажигания — снятие и установка»). Проверяем и при необходимости корректируем угол опережения зажигания (см. «Момент зажигания — проверка и регулировка»).

11. Установка снятых деталей выполняется в обратной последовательности.

12. Заливаем в систему охлаждающую жидкость (см. «Охлаждающая жидкость — проверка уровня и замена»).

Ремонт ГБЦ

Если с головкой блока цилиндров «Жигулей» шестой модели возникли неполадки, требующие снятия узла с автомобиля, то ремонтные работы можно провести в условиях гаража, подготовив соответствующий инструмент и комплектующие.

Демонтаж головки

Для снятия ГБЦ потребуется следующий инструмент:

• вороток с удлинителем;
• набор ключей;
• трещоточные рукоятки;
• головки на 13 и 19.

Последовательность действий по демонтажу узла такова:

1. Сливаем ОЖ из системы охлаждения.
2. Снимаем воздушный фильтр с корпусом, карбюратор, клапанную крышку, отсоединяем впускной и выпускной коллекторы, отводя последний в сторону вместе со «штанами».
3. Отворачиваем крепление и снимаем звёздочку с распредвала, а затем и сам распределительный вал с ГБЦ.
4. Ослабляем хомут и стягиваем шланг подвода ОЖ к отопителю.
5. Аналогичным образом снимаем патрубки, идущие к термостату и радиатору.
6. Снимаем клемму с датчика температуры.
7. Головкой на 13 и 19 с воротком и удлинителем откручиваем болты крепления ГБЦ к блоку.
8. Приподнимаем механизм и снимаем его с мотора.

Разборка головки блока

Полная разборка ГБЦ требуется для таких ремонтных работ, как замена клапанов, направляющих втулок или сёдел клапанов.

Из инструментов понадобятся:

• ключ на 17 и 21;
• рассухариватель;
• съёмник сальников;
• пинцет;
• пруток оловянного припоя d = 8 мм;
• молоток;
• длинногубцы или магнитная рукоятка.

Разбираем узел в таком порядке:

1. Демонтируем рокеры вместе со стопорными пружинами.
2. Рассухаривателем сжимаем пружины первого клапана и вынимаем длинногубцами сухари.
3. Снимаем тарелку клапана и пружины.
4. Съёмником стягиваем маслосъёмный колпачок.
5. Вынимаем клапан из направляющей втулки.
6. Аналогичную процедуру проводим с остальными клапанами.
7. Отворачиваем и вынимаем регулировочный винт.
8. Откручиваем втулки регулировочных винтов ключом на 21.
9. Демонтируем стопорную пластину.
10. После завершения процедуры ремонта, сборку ГБЦ выполняем в обратной последовательности.

Притирка клапанов

При замене клапанов или сёдел, необходимо выполнить притирку элементов друг к другу для обеспечения герметичности. Для работы потребуется:

• алмазная паста;
• электродрель с регулировкой оборотов.

Притираем клапаны следующим образом:

1. Наносим на тарелку клапана пасту для притирки.
2. Вставляем клапан в направляющую втулку и зажимаем шток в патрон электродрели.
3. Включаем дрель на малые обороты, прижимаем клапан к седлу и вращаем его сперва в одну, затем в другую сторону.
4. Притираем деталь до тех пор, пока на седле и фаске тарелки клапана не появится ровный матовый след.
5. Промываем клапаны и сёдла керосином, ставим их на место, заменив сальники.

Замена сёдел

Чтобы заменить седло, его потребуется демонтировать из ГБЦ. Поскольку в гаражных условиях специальное оборудование для этих целей отсутствует, поэтому для ремонта используется сварка либо подручные инструменты. Для демонтажа седла к нему приваривают старый клапан, после чего выбивают молотком. Новую деталь устанавливают в такой последовательности:

1. ГБЦ нагреваем до 100˚С, а сёдла охлаждаем в морозильнике двое суток.
2. Подходящей наставкой забиваем детали в корпус головки.
3. После остывания ГБЦ, зенкуем сёдла.
4. Фаски нарезаем фрезами с разными углами.

Видео: замена седла клапана ГБЦ

Замена втулок

Замена направляющих втулок клапанов производится следующим набором инструментов:

• молоток;
• оправка для выбивания и запрессовки втулок;
• развёртка на 8.025 мм;
• рожковый ключ под развёртку.

Процесс замены втулок состоит из следующих шагов:

1. Выбиваем старую втулку при помощи молотка и подходящей наставки.
2. Перед монтажом новых деталей помещаем их в холодильник на 24 часа, а головку блока нагреваем в воде при температуре +60˚С. Забиваем втулку молотком до упора, предварительно надев стопор.
3. Развёрткой делаем отверстия согласно диаметру штока клапана.

Прогар прокладки головки блока, признаки.

https://youtube.com/watch?v=iP7yBa463wM

Замена поршней на Ваз 2101 двигатель 213 1.7 л.

Гбц ВАЗ 2106

Головка блока цилиндров изготовлена из алюминиевого сплава с содержанием определённого процента меди и олова, для того что бы придать ей мягкости и эластичности. При таких свойствах она плотно прижимается к прокладке, предотвращая прорыв газов.

Вся головка, крепится к блоку цилиндров одиннадцатью болтами, десятью большими и одним маленьким, которые затягиваются с определённой последовательностью и усилием.

Замена прокладки

1. Головку блока цилиндров снимаем с двигателя в сборе с впускным и выпускным коллекторами.

2. Отсоединяем провод от «минусовой» клеммы аккумуляторной батареи. Сливаем охлаждающую жидкость.

3. Снимаем карбюратор.

4. Снимаем распределитель зажигания с высоковольтными проводами.

5. Снимаем крышку головки блока.

6. Снимаем распределительный вал в сборе с корпусом подшипников. Отсоединяем от выпускного коллектора выпускную систему и снимаем трубку отвода охлаждающей жидкости из радиатора отопителя.

7. Снимаем цепь со звездочки распределительного вала.

Какую функцию выполняет прокладка ГБЦ?

Прокладка головки блока цилиндров расположена между ГБЦ и цилиндрами и выполняет несколько функций:

• уплотняет место, где прилегает головка к блоку цилиндров;
• не дает протекать маслу и попаданию охлаждающей жидкости (ОЖ) в цилиндры;
• сдерживает внутреннее давление и высокую температуру.

Таким образом, она разделяет между собой три системы: газораспределения, охлаждения и смазки. Испытывая большие нагрузки, она быстро изнашивается.

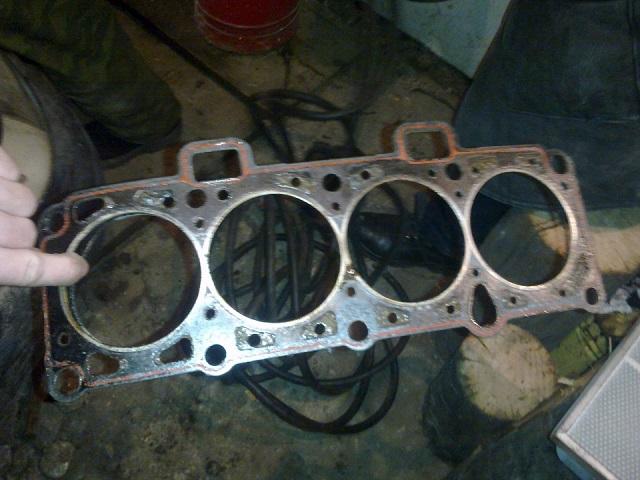

Прокладка со следами пробоев

Ниже перечислены признаки, по которым можно определить необходимость замены:

• недостаточное давление в одном или нескольких цилиндрах;
• вспенивание ОЖ, падение ее уровня при отсутствии внешней течи происходит из-за попадания газов в систему охлаждения;
• эмульсия на масляном щупе, увеличение уровня масла в поддоне, причиной этого является наличие антифриза в системе смазки;
• появление масляной пятен на поверхности ОЖ и горловине радиатора говорит о пробитой прокладке в районе масляного канала;
• белый дым в выхлопных газах, при этом падает уровень ОЖ;
• выдавливание ОЖ жидкости из расширительного бачка в виде пены свидетельствует о нарушении герметичности одного из цилиндров;
• уровень ОЖ падает и двигатель закипает.

На видео рассказывается о признаках прогара прокладки.

• некачественный расходный материал;
• перегрев силового агрегата;
• неправильная затяжка болтов головки блока цилиндров;
• недостаточный уровень ОЖ;
• неправильная установка головки блока цилиндров.

Как заменить прокладку головки в блоке цилиндров ВАЗ 2106

Со временем прокладку головки блока приходится менять. Следуя инструкции, сделать это не составит особого труда. В случае если в вашем автомобиле марки ВАЗ 2106 износилась прокладка , то ремонта не избежать. Для этого необходимо замена. Для ремонтных работ вам потребуется гаечный ключ с размером 8,10,13,17, отвертка, динамометрический ключ и плоскогубцы. Перед началом ремонта вам потребуется произвести демонтаж некоторых деталей, которые могут препятствовать выполнению задач.

• Прежде всего, вам потребуется снять крышку головки. Подробнее об этом процессе вы можете прочитать в статье ВАЗ 2106: замена прокладки крышки.
• После успешного устранения крышки, слейте в заранее подготовленную емкость жидкость системы охлаждения.
• Для того чтобы обесточить автомобиль, вам потребуется отсоединить аккумуляторную батарею, а также провод массы, прикрученный болтом к блоку цилиндров.
• После этого ослабьте крепежные хомуты патрубков системы охлаждения и аккуратно снимите их.
• Устраните шланг радиатора и перепускной шланг термостата, предварительно ослабив их.

Следует учесть, что в процессе выполнения ремонтных работ, крышка распределителя зажигания также может доставлять вам некоторые неудобства. Поэтому ее необходимо снять вместе с проводами свечей зажигания. Кроме того, вы можете снять и сам распределитель, так как он может быть поврежден, ведь крышка будет снята. После этого отсоедините шланг подогрева и шланг вакуумного регулятора от карбюратора. Воздухозаборник должен быть снят также как и тяги дроссельной заслонки. Не забудьте и про датчик контроля температуры. Его необходимо снять с головки блока цилиндра, отодвинув резиновый колпачок, затем провод и только потом беспрепятственно выкрутить датчик.

1. Далее вам следует совместить метки на звездочке привода вала распределения с отметиной на корпусе подшипника распредвала. Это необходимо сделать для того, чтобы при сборке вам не нужно было повторно устанавливать фазы газораспределения. Таким образом, совместив метки, разогните края стопорной шайбы и отверните болт крепления. Сама звездочка не должна быть при этом снята. Помните об этом.
2. Гайка натяжения цепи должна быть ослаблена примерно на пол оборота. Нажав отвёрткой на башмак «натяжителя», цепь ослабнет, после чего можно будет беспрепятственно вновь затянуть гайку.
3. После выполненных процедур вы можете смело выкрутить болт крепления звездочки и снять ее. Не забудьте зафиксировать цепь во избежание ее падения.
4. Снимите корпус подшипников распредвала, открутив все девять гаек. Постарайтесь не уронить и не потерять шайбы.
5. Перед вами откроются десять болтов крепления головки цилиндрового блока, и еще один будет расположен на внешней стороне.

После того как вы снимите все эти крепежные болты, приподнимите саму головку блока для того, чтобы снять трубки слива жидкости со шпильки. Затем снимите и саму головку блока и замените старую прокладку новой. После успешной замены вам следует тщательно провести все манипуляции по сбору в обратном порядке. Для затяжки болтов головки используйте динамометрический ключ. Как только все детали будут собраны, не забудьте отрегулировать клапаны.

Работа по замене прокладки ГБЦ на ВАЗ 2101 проходит в несколько этапов:

Снятие распределительного вала.Этот шаг отдельно рассматривается в посвящённому данному вопросу материале, поэтому подробно на нём останавливаться не будем. Откручивание трубок подвода охлаждающей жидкости.Фактически, этот шаг следовало бы назвать освобождением пространства собственно для проведения работ, поскольку он включает не только откручивание трубок ОЖ к ГБЦ и их отвод от головки, но также и отсоединение датчика давление масла, а также проверку, все ли патрубки и шланги аккуратно отсоединены. Снятие головки блока цилиндров.Откручиваем болты крепления ГБЦ (воротком, трещоткой), аккуратно приподнимаем головку блока цилиндров, проверяя, чтобы рядом не осталось никаких гибких элементов, которые можно повредить, — и снимаем её полностью. Диагностика головки блока цилиндров.Необходимо очень тщательно осмотреть внутреннюю поверхность головки. Обнаружение следов коррозии в непосредственной близости к каналам – знак, что ГБЦ необходимо заменить

Если же коррозия затронула головку незначительно, можно отшлифовать поверхность (прокладка в этом случае потребуется более толстая).Если следов коррозии нет (например, если прогорание прокладки является лишь свидетельством её неправильной установки), поверхность прокладки очищается (можно воспользоваться специальным спреем), и удаляем её. Установка новой прокладки.Для установки новой прокладки необходимо тщательно и насухо вытереть поверхность, установить прокладку строго по направляющим и затянуть болты. Внимание: при установке прокладки не используется герметик! Это нежелательно, поскольку он снижает срок службы прокладки и сам по себе может стать для двигателя засоряющим фактором.

Выполнять последнюю операцию необходимо в определённой последовательности и с помощью динамометрического ключа. Сила при затягивании болтов головки блока цилиндров на ВАЗ 2101 на первом этапе – 33-41, на втором этапе (подтяжка) – 95-118 Нм. Все операции должны после снятия ГБЦ должны проводиться при если не стерильной, то во всяком случае, идеальной для гаража чистоте: в двигатель не должно попасть никакого мусора и пр.

Последовательная установка снятых деталей и элементов.

С этой статьей так же читают:

Ремонт генератора ВАЗ 2101 в 9 этапов. Фотоотчет

Замена заднего тормозного цилиндра на ВАЗ 2101 своими силами

Замена распредвала на ВАЗ 2101

Замена рычагов дворников на ВАЗ 2101

Как заменить прокладку головки в блоке цилиндров ВАЗ 2106

Со временем прокладку головки блока приходится менять. Следуя инструкции, сделать это не составит особого труда. В случае если в вашем автомобиле марки ВАЗ 2106 износилась прокладка , то ремонта не избежать. Для этого необходимо замена. Для ремонтных работ вам потребуется гаечный ключ с размером 8,10,13,17, отвертка, динамометрический ключ и плоскогубцы. Перед началом ремонта вам потребуется произвести демонтаж некоторых деталей, которые могут препятствовать выполнению задач.

• Прежде всего, вам потребуется снять крышку головки. Подробнее об этом процессе вы можете прочитать в статье ВАЗ 2106: замена прокладки крышки.
• После успешного устранения крышки, слейте в заранее подготовленную емкость жидкость системы охлаждения.
• Для того чтобы обесточить автомобиль, вам потребуется отсоединить аккумуляторную батарею, а также провод массы, прикрученный болтом к блоку цилиндров.
• После этого ослабьте крепежные хомуты патрубков системы охлаждения и аккуратно снимите их.
• Устраните шланг радиатора и перепускной шланг термостата, предварительно ослабив их.

Порядок замены прокладки ГБЦ на ВАЗ 2109

Если прокладка осталась на поверхности нужно попытаться снять руками или воспользоваться плоской отверткой. Главное не повредить поверхности деталей.

Внимательно осматриваем поверхность головку блока цилиндров. Если всё в порядке, то удаляем следы старой прокладки, для этого можно использовать специальные средства.

После того как удалили остатки прокладки вытираем все насухо чтобы не чего лишнего не осталось.

Также нужно почистить блок двигателя после этого можно устанавливать новую прокладку

Очень важно проследить за тем, чтобы отверстия в прокладке совпали с направляющими по углам блока.

Замена прокладки головки блока цилиндров ваз 2106

В случае износа прокладки головки блока на автомобиле ваз 2106 необходимо будет делать ремонт, а именно производить замену прокладки головки блока цилиндров. Для выполнения ремонтных работ нам потребуются гаечные ключи на «8» «10» «13» «17», отвертка, наличие плоскогубцев и динамометрический ключ (для контроля силы затяжки болтов). Для замены прокладки необходимо выполнить демонтаж следующих деталей, которые нам будут мешать работать:

1. Прежде всего стоит освободиться от крышки головки блока цилиндров, подробнее об этом было написано в статье про замену прокладки крышки головки блока цилиндров.
2. Аккуратно слейте в заранее подготовленную емкость всю жидкость с системы охлаждения.
3. Обесточте ваш автомобиль, отсоеденив аккумуляторную батарею, а так же провод массы, который прикручен болтом к блоку цилиндров.
4. После чего вам следует ослабить хомуты крепления патрубков системы охлаждения и снять их. Вместе с этим ослабить и снять перепускной шланг термостата и подводящий шланг радиатора.

1. В процессе выполнения ремонтых работ вам будет мешать крышка распределителя зажигания, которую необходимо снять вместе с проводами свечей зажигания, даже можно снять и полностью распределитель, так как без крышки он более будет подвержен повреждению.
2. От карбюратора следует отсоеденить шланг вакуумного регулятора распределителя зажигания и шланг подогрева.
3. Произведите снятие воздухозаборника, уберите все тяги дроссельной заслонки в сторону, чтобы они в процесе работы не доставляли неудобства. Так же вам необходимо снять с головки блока цилиндров датчик контроля температуры, отодвиньте резиновый колпачок, отсоедените провод и выкрутите датчик.

1. Следующим шагом замены прокладки головки блока цилиндров необходимо совместить метки на звездочке привода распределительного вала с меткой на корпусе подшипника респредвала, данное действие необходимо совершить, чтобы исключить при обратной сборке необходимость повторной установки фаз газораспределения, проделав данную операцию разогните края стопорной шайбы крепления звездочки и отверните болт крепления при этом не снимая саму звездочку.
2. Ослабьте гайку натяжителя цепи примерно на пол оборота, возьмите отвертку и ей отожмите башмак натяжителя, после чего цепь ослабнет и теперь можно будет обратно затянуть гайку натяжителя.
3. Теперь уже можно полностью выкручивать болт крепления звездочки и снимать ее, зафиксируйте цепь, чтобы она не упала.
4. На следующем шаге вам необходимо снять корпус подшипников распредвала, для этого необходимо отвернуть девять гаек, при снятии не уроните шайбы.
5. Вашему взору откроеются десять болтов крепления головки блока цилиндров и одиннадцатый расположен с наружи.

После снятия болтов крепления головки блока слегка приподнемите ее для снятия со шпильки трубки слива жидкости, после чего произведите снятие головки блока. Снимите старую прокладку и замените ее на новую.
Произведите сбор в обратном порядке, затяжку болтов головки осуществляйте динамометрическим ключом с силой давления (3.4-4.2 кгс*м) в два захода. Правильная последовательность затяжки болтов головки и корпуса подшипников распредвала показана на рисунке ниже. После сборки всех деталей отрегулируйте клапана.

Устанавливаем головку ВАЗ 2109 на место

Ставим головку блока на своё законное место и наблюдаем, чтобы прокладка не куда не съехала. Далее в работу вступит динамометрический ключ, при помощи которого нужно будет закручивать болты с нужным моментом силы. Также порядок закручивания нужно тоже соблюдать. На картинке ниже показан порядок закручивания болтов.

Теперь что касается усилия, с которым необходимо заворачивать болты. Выполнять это следует в четыре этапа:

Сначала моментом силы 20 Нм

Второй прием моментом 75-85 Нм

Затягиваем еще каждый болт на 90 градусов

Окончательно заворачиваем на 90 градусов

После всего, что проделали нужно установить все то, что было снято залить жидкость охлаждения, подключить все провода и датчики, шланги. И можно проверять проделанную работу, если же вы заметите подтеки, то нужно будет проделывать все заново.

Цена прокладки головки блока цилиндров (ГБЦ) составляет около 350 рублей.

Двигатель является одним из самых важнейших агрегатов в автомобиле, а прокладки ГБЦ являются одной из самых уязвимых его частей, потому как делают их из не очень качественного материала. Последствия от этой неисправности могут значительно ударить по вашему карману, а иногда и привести к капитальному ремонту всего двигателя. Поэтому нужно регулярно следить за состоянием прокладок ГБЦ и при необходимости проводить их замену.

Этапы

Процедуры замены прокладки ГБЦ на ВАЗ 2106 состоит из следующих шагов:

1. Обесточить автомобиль, отсоединив минусовую клемму от АКБ.
2. Слить охлаждающую жидкость в приготовленную емкость.
3. Демонтировать воздухофильтр, крышку клапанов, привод регулирования воздушной заслонки.
4. На следующем этапе необходимо совместить установочные метки на распредвале и коленвале, чтобы не пришлось снова устанавливать фазы газораспределения при сборке.
5. Далее нужно демонтировать карбюратор и распределитель зажигания с высоковольтными проводами.
6. Открутив колпачковую гайку натяжителя, следует ослабить натяжение цепи ГРМ.
7. Ослабив крепление шестеренки, необходимо ее демонтировать.

   Снимаем звездочку распредвала

Цепь следует привязать проволокой, чтобы случайно не упала в мотор.

• Далее нужно снять корпус подшипников вместе с распредвалом.
• Следующим шагом будет отсоединение выпускного коллектора от ГБЦ и всех патрубков.
• Ослабив хомуты нужно снять подводящий патрубок радиатора и перепускной шланг термостата.
• Далее нужно отвернуть болт крепления ГБЦ, находящийся рядом с распределителем зажигания.
• Затем необходимо выкрутить десять крепежных болтов головки блока цилиндров и демонтировать агрегат вместе с выкрученными болтами.
• Далее нужно снять старую прокладку.
• Перед установкой нового расходника необходимо тщательно очистить прилегающие поверхности от загрязнений и остатков старой прокладки.
• Обезжирив соприкасающиеся поверхности, нужно установить новый расходник.

  Установка нового расходника

• Крепежные болты ГБЦ следует закручивать с помощью динамоключа с моментом затяжки, который прописан в инструкции по эксплуатации ВАЗ 2106.
• Далее производим сборку в обратном порядке. При этом контролируем совпадение меток и регулируем натяжение ремня. Также следует отрегулировать клапана.
• После окончательной сборки нужно проверить работу двигателя.

На этом замена прокладки на ВАЗ 2106 завершена.

Ничего сложного в процедуре нет, ее может выполнить самостоятельно автолюбитель даже с небольшим опытом ремонтных работ. Таким образом, можно сэкономить на автосервисе.

Самостоятельно производим ремонт и замену ГБЦ на автомобиле ВАЗ 2106

ГБЦ является одним из агрегатов транспортного средства, требующих качественного обслуживания, в противном случае ремонта просто не избежать. Как произвести ремонт, расточку и доработку головки блока цилиндров ВАЗ 2106 своими руками в домашних условиях? Как демонтировать и установить ГБЦ? Об этом мы расскажем вам с фото и видео в этой статье.

В каких случаях необходимо снимать и ремонтировать блок?

Причин ремонта может быть несколько, рассмотрим их по порядку:

На самом деле, причин может быть множество, но мы привели наиболее распространенные и самые часто встречаемые в случае с автомобилями ВАЗ 2106. Подробнее о том, как происходит ремонт и демонтаж, расточка и доработка головки блока цилиндров на ВАЗ 2106, вы сможете узнать ниже.

Извините, в настоящее время нет доступных опросов.

Поэтапное руководство по снятию и ремонту

Замена заглушки

Замена направляющих втулок

Процесс замены

Если обнаружены признаки повреждения прокладки, то ее следует сразу же заменить.

Набор инструментов

Для проведения процедуры замены нужно приготовить:

• набор гаечных ключей;
• плоскогубцы;
• отвертку;
• динамометрический ключ;
• емкость для охлаждающей жидкости;
• чистую ветошь.

Машину перед заменой необходимо вымыть, чтобы грязь не попала в разобранный двигатель.

Как правильно затянуть?

Протянуть болты можно при помощи профессионалов либо без помощи других. Если вы никогда до этого не сталкивались с необходимостью выполнения этой задачки, то ниже разберем, как очень следует закручивать винты и в какой последовательности это делать.

Точно соблюдайте момент натяжки, так как если болты головки блока будут перетянуты, это приведет к возникновению трещинок и повреждению ГБЦ. Если это случится, автолюбителю придется делать полный ремонт агрегата. Рабочая поверхность отверстия, также резьбового соединения винта должны быть очень незапятнанными. Для чистки цилиндров можно использовать металлическую проволочную щетку. Если в процессе выполнения задачки вы нашли слепые отверстия для винтов головки, то осторожно используйте смазку для обработки. Если объем вещества больше, чем требуется, возникнут трудности с установкой штифта до упора.

Резьбу новых болтов рекомендуется смазать маленьким количеством моторного масла или другим типом смазочного материала.

Алгоритм действий

Нужна очередность и сила, когда вы будете тянуть болты головки блока цилиндров:

• В согласовании с размещенной ниже схемой произведите натяжку всех болтов с помощью динамометрического ключа. Момент затяжки на первом круге закручивания креплений составит около 3,5 4,1 кгс/м. Поначалу натягиваются болты, которые находятся в центре головки блока сверху и снизу. После чего завинчиваются два верхних и нижних крепления, установленные с боковой стороны от винтов, расположенных в центре. Потом делается натяжка 2-ух последних болтов. Учтите, что поначалу нужно натянуть левые штифты, а позже правые. Винт под номером 11, расположенный понизу слева, трогать не нужно.
• Это 1-ый круг натяжки. На втором шаге делается затягивание болтов в аналогичном порядке. Только сила, с которой натягиваются узлы крепления инвентарем, будет 10,5 11,5 кгс/м.
• На 3-ем шаге делается натяжение болта, который отмечен номером одиннадцать на схеме. Сила затягивания этого винта должна быть 3,5 4,0 кгс/м.
