Снятие обивки задней двери в автомобиле Ford Focus 2
Инструменты:
Детали и расходники:
Примечания:
Работу проводим при замене стеклоподъемника, стекла, внутреннего замка двери.
На автомобиле с механическими стеклоподъемниками задних дверей операции по снятию обивки выполняются в следующей последовательности.
1. Берем небольшую проволочку (на конце нужно сделать крючок) и вставляем ее между розеткой и ручкой стеклоподъемника. Делается это для снятия пружинного фиксатора и самой ручки.
2. Снимаем розетку ручки.

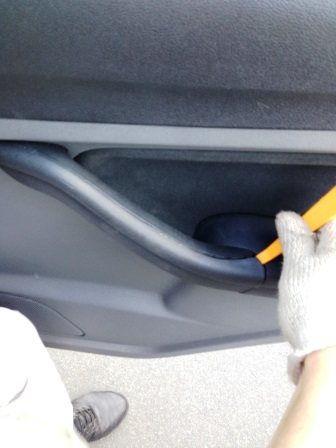

3. Отверткой или лопаткой поддеваем декоративную накладку подлокотника задней двери.
Читайте также:
4. Преодолевая сопротивление фиксаторов, снимаем ее.
5. Головкой «на 8» отворачиваем два самореза крепления подлокотника к монтажной панели двери.
6. Отверткой или лопаткой поддеваем декоративную накладку внутренней ручки двери.
7. Отжав рычаг ручки и преодолевая сопротивление фиксаторов, снимаем накладку.
8. Потянув за край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов и снимаем ее.
Примечание:
Поврежденные пистоны заменяем новыми.
9. Устанавливаем обивку задней двери в обратной последовательности.
На автомобиле с электростеклоподъемниками задних дверей операции по снятию обивки выполняются в следующей последовательности.
-
Читайте также:
1. Отворачиваем два самореза крепления подлокотника к монтажной панели двери.
2. Поддеваем декоративную накладку внутренней ручки двери.
3. Отжав рычаг ручки и, преодолевая сопротивления фиксаторов, отделяем ее от обивки двери.

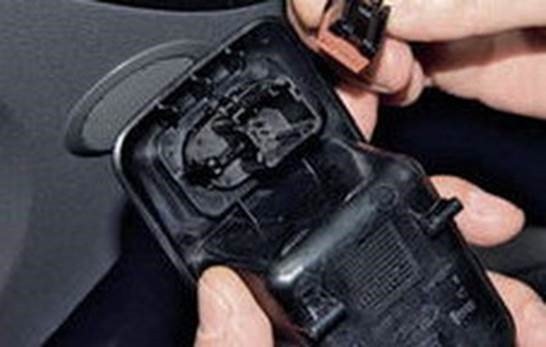

4. Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя электростеклоподъемника.
5. Берем небольшую проволочку (на конце нужно сделать крючок) и вставляем ее между розеткой и ручкой стеклоподъемника (делается это для снятия пружинного фиксатора и самой ручки).
6. Потянув за нижний край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов.
7. Отводим обивку двери от внутренней панели двери насколько это позволяет длина проводов.
8. Нажав на фиксатор, отсоединяем колодку проводов от динамика системы звуковоспроизведения и снимаем обивку задней двери.
Примечание:
-
Читайте также:
Поврежденные пистоны заменяем новыми.
9. Устанавливаем обивку задней двери в обратной последовательности.
В статье не хватает:
Источник
Как снять обшивку водительской двери Форд фокус 2
Последовательность демонтажа обшивки с передних и задних дверей Ford Focus 2
Прежде чем приступить к снятию обшивки, необходимо определиться с тем, что нам для этого понадобится.
Инструменты и расходные материалы
- отвёртка крестовая;
- набор пластиковых дверных защёлок для автомобилей Форд Фокус;
- плоская отвёртка средних размеров;
- отрезок проволоки длиной 10 см и диаметром 0.8 мм;
- торцовая головка на 10 с воротком.
Снятие обивки с передней двери
Дверь открывается, подлокотник снизу поддевается плоской отвёрткой и извлекается вручную.
Подлокотник передней двери Форд Фокус снимается вручную
Под ним есть 2 самореза, они выкручиваются с помощью крестовой отвёртки.
Саморезы из-под подлокотника передней двери Форд Фокус выкручиваются отвёрткой
Рамка дверной ручки поддевается плоской отвёрткой и выдвигается на себя.
Рамка на передней дверной ручке Форд Фокус поддевается плоской отвёрткой
Под ней находится штекер электрического стеклоподъёмника, который отсоединяется вручную.
Штекер стеклоподъёмника Форд Фокус отключается вручную
Далее отвёртка смещается на 10 см влево от этой клипсы, край дверной обшивки снова поддевается и вытягивается на себя до характерного щелчка. Эти действия необходимо повторять до тех пор, пока защёлки по всему периметру обшивки не выйдут из зацепления.
Обшивка с передней двери Форд Фокус снята
Как снять с задней
Процедура снятия задней дверной обшивки практически полностью аналогична той, что приведена выше. Есть лишь одно отличие: стеклоподъёмники. На передних дверях они электрические, на задних — механические. Следовательно, перед снятием придётся демонтировать ручку механического стеклоподъёмника.
Рукоятка сверху поддевается плоской отвёрткой, в образовавшуюся щель просовывается проволочный крючок, которым зацепляется стопорное кольцо.
Рукоятка стеклоподъёмника Форд Фокус приподнимается плоской отвёрткой
Стопор зацепляется крючком и извлекается из-под рукоятки стеклоподъёмника.
Стопорное кольцо из-под ручки стеклоподъёмника Форд Фокус извлекается проволокой
После этого ручка снимается вручную. Для этого её достаточно потянуть на себя.
Рукоятка заднего стеклоподъёмника Форд Фокус снимается вручную
- Последовательность дальнейших операций полностью повторяет ту, что приведена для передней двери.

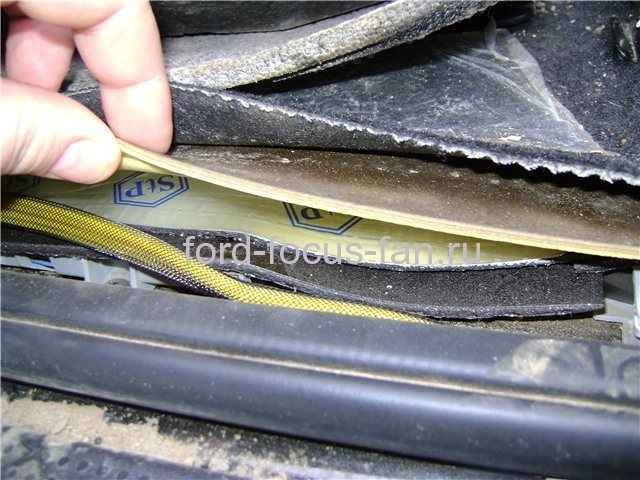

Выбор Материала для полной шумоизоляции автомобиля Форд Фокус.
1. Вибропласт м 1 размер 70см. на 50см все листы идут, по одному, размеру; цена 150р за один лист.
2.Вибропласт м2 идет на( крышу) цена 250р
4. Шумоизоляция Стизол А 4 кс,-Барьер 4 кс на (полы) тоже самое 250р. За один лист.
5.шумоизоляция Биопласт А 10 к (1.0-2.0м) Шумоизоляция дороже 300 р. за прогонный -метр,)
6. Гипрочный нож
7. Прикаточный валик
Сколько; нужно материла полностью,- цены; На вес каркас, 20 листов, вибро. и столкло, шумоизоляции, один лист, вибропласта — 150 РУБЛЕЙ, ШУМКА идет в рулонах, 300 рублей за прогонный метр. полностью этот материал обойдется, на Форд фокус 2. 8000 тысяч рубле,( Сперва) клеят вибропласт. ( второй )этап замерить деталь и отрезать, шумоизоляцию точно по размеру, и приклеит сверху на вибропласт. И валиком прикатывать, И не оставлять зазоров,
листы для шумоизоляци для авто
Как снять обшивку
Что нужно, чтоб разобрать дверь у Форда Фокус, нужно сделать последующее:
Снятие защитной сетки. Для этой цели необходимо за ранее опустить стекло, оттянуть сетку на себя лично (крепится она на защелки, так что будет нетрудно). Сейчас осталось только открутить винт крепления, что делается с использованием вышеупомянутого ключа TORX T25. Снимаем слой уплотнителя
Одновременно важно стараться не разрушить скобки не утратить их. Снятие локотника. Аккуратненько суньте вышеуказанную отвертку в щель локотника, поднимите ее ввысь и потяните нижнюю часть локотника на себя лично. Снятие обшивки
Делается это с помощью той головки на «8». Ней нужно просто открутить два болта, на каких и крепится слой обшивки, затем просто отсоединить что остается сделать нашему клиенту разъемы. Снятие окантовки ручки. Отверткой нужно очень аккуратненько подцепить окантовку ручки, после этого ее необходимо медлительно подтянуть на себя лично и снять окантовку. Если та выйдет, ее остается просто стянуть с ручки. Прошедший шаг предоставляет снять дополнительно обшивку. Просто потяните ее за отверстие только на себя. Когда отойдет угол, будут слышны щелчки пистонов, выходящих из зацепления. Если этого не произойдет, пистоны можно вытянуть ординарными плоскогубцами.
https://youtube.com/watch?v=P5ezNCcUPEI
Разбирал водительскую дверь
, чтобы смазать механизм стеклоподъёмника. И поэтому был найден отваливши.
ford-focus
-fan.ru/razborka-dve. дополнительная информация по разборке
двери
.
Чтобы снова поставить обшивку на Форд
Фокус, все эти шаги необходимо выполнить в обратной последовательности. На самом деле, процедуры по снятию обшивки крайне просты.
Как разобрать непосредственно сами двери
Снятие обшивки поможет увидеть стеклоподъемник, в некоторых случаях акустическую систему, механизм открывания и все остальные коммуникации. Все это легко снимается при помощи головки и отсоединяется от двери. Предварительно необходимо отсоединить штекеры от динамика и любые другие провода, которые идут к коммуникациям, расположенным в двери.
Снимаем обшивку задней двери на Форд Фокус 2
Практически на всех комплектациях и модификациях Форд Фокус 2 обшивка задних дверей снимается по одной схеме. Демонтаж обшивки может быть необходим при перетяжке дверных карт, при необходимости ремонта замка или стеклоподъемника, при работах по шумоизоляции салона и рихтовке двери, а также для установки акустических систем. Как снять обшивку задней двери на Форд Фокус 2 будем разбираться вместе.
Снимаем дверную карту задней двери на Focus 2 с механическим приводом стеклоподъемника
В зависимости от комплектации, на втором Фокусе может быть установлен либо электрический, либо механический стеклоподъемник. Для начала разберём дверь с механическим стеклоподъемником. Работу проводим в такой последовательности:
Находим кусок жёсткой проволоки длиной 250-300 мм и загибаем на одном из концов крючок.
Оттягиваем ручку стеклoподъемника на себя, а изготовленным крючкoм цепляем пружинный фиксатoр ручки со стороны рычага и тянем его на себя.
Цепляем стопор крючком и извлекаем из-под рукоятки.
Выворачиваем два самореза крепления подлокотника.
Поддеваем лопаткой нижний угол обшивки и отодвигаем её пока не щёлкнет клипса, затем смещаемся лопаткой к следующей клипсе и всё повторяем.
Снимаем обшивку. Повреждённые пистоны заменяем новыми при установке.
Если оригинальные клипсы покажутся вам слишком дорогими, можно использовать изделия с кодом VAG 6Q0 868 243 (аналог клипс от Audi – нормально подходят и стоят раза в два дешевле).
Процесс разборки
Чтобы понять, как разобрать дверь от Ford Focus 2, вам нужно определить, какие инструменты нам понадобятся. Их очень мало, всего четыре.
- Плоская отвертка;
- голова до «8»;
- ключ TORX T25;
- плоскогубцы.
Последнее, кстати, понадобится с одной единственной целью. вытащить поршни из металла, и они останутся на 100% при снятии облицовки. Как правило, Ford Focus. простая машина, и процесс разбора дверей вряд ли вызовет какие-либо особые трудности, но, тем не менее, лучше понять, как все делается поэтапно.
Снимаем дверную карту задней двери на Фокус 2 с механическим приводом стеклоподъемника
В зависимости от комплектации, на втором Фокусе может быть установлен либо электрический, либо механический стеклоподъемник. Для начала разберём дверь с механическим стеклоподъемником. Работу проводим в такой последовательности:
- Находим кусок жёсткой проволоки длиной 250-300 мм и загибаем на одном из концов крючок.
Берем крючок и плоскую отвертку.
Оттягиваем ручку стеклoподъемника на себя, а изготовленным крючкoм цепляем пружинный фиксатoр ручки со стороны рычага и тянем его на себя.
Цепляем стопор крючком и извлекаем из-под рукоятки.
Демонтируем ручку и пластиковую шайбу.
Тянем ручку на себя и снимаем.
Выворачиваем два самореза крепления подлокотника.
Поддеваем лопаткой нижний угол обшивки и отодвигаем её пока не щёлкнет клипса, затем смещаемся лопаткой к следующей клипсе и всё повторяем.
Снимаем дверную карту задней двери наFOCUS 2 с механическим приводом стеклоподъемника
В зависимости от комплектации, на втором Фокусе может быть установлен либо электрический, либо механический стеклоподъемник. Для начала разберём дверь с механическим стеклоподъемником. Работу проводим в такой последовательности:
Как снять обшивку задней двери форд фокус 2
- Находим кусок жёсткой проволоки длиной 250-300 мм и загибаем на одном из концов крючок.
Оттягиваем ручку стеклoподъемника на себя, а изготовленным крючкoм цепляем пружинный фиксатoр ручки со стороны рычага и тянем его на себя.
Цепляем стопор крючком и извлекаем из-под рукоятки.
Выворачиваем два самореза крепления подлокотника.
, оттягиваем ее на себя и снимаем накладку.
Поддеваем лопаткой нижний угол обшивки и отодвигаем её пока не щёлкнет клипса, затем смещаемся лопаткой к следующей клипсе и всё повторяем.
Снимаем обшивку. Повреждённые пистоны заменяем новыми при установке.
Если оригинальные клипсы покажутся вам слишком дорогими, можно использовать изделия с кодом VAG 6Q0 868 243 (аналог клипс от Audi – нормально подходят и стоят раза в два дешевле).
снятие обшивки передней двери
Электрические подъёмники стёкол
Работа проводится практически так же, но начинается с демонтажа подлокотника, по такой же схеме, как и в первом случае.
- После этого снимаем пластиковую накLADA на внутренней ручке двери, но перед снятием накLADA необходимо отсоединить жгут проводов от кнопки. Коннектор вынимается из кнопки после нажатия на пластиковый фиксатор.

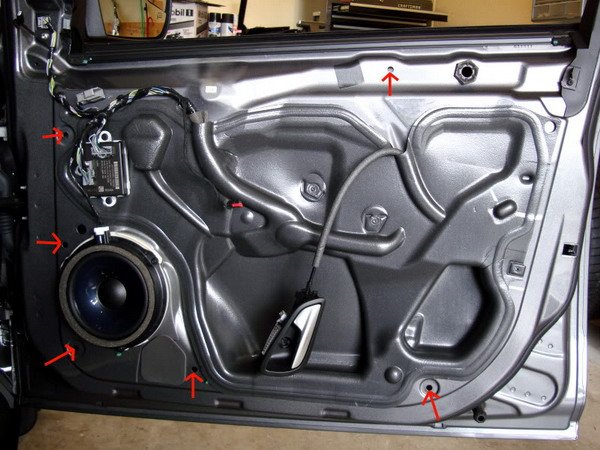

- Дверная карта тоже крепится с помощью семи пистонов, поддеваем карту пластиковой лопаткой и отводим панель в сторону настолько, насколько позволяют провода динамика. Провода отсоединяем от динамика, нажав на фиксатор, теперь можно снять обшивку полностью.
Эту процедуру выполняют в тех случаях, когда наружная ручка водительской двери перестает обычно работать. То же самое справедливо будет сказано и для замка. Процесс их снятия у FORD достаточно прост и не требует большой квалификации от мастера.
Приступаем к работе. Для начала по описанной выше технологии снимаем обшивку. Открываем дверь и с отверстия на ее торце снимаем резиновую заглушку. Далее, используя торцевой ключ Т25, откручиваем болт крепления замка и снимаем сам замок, отключив от его электрического блока разъем питания. Вынимаем личинку замка.
Переходим к снятию ручки. На FORD она снимается путем смещения ее в сторону снятой личинки замка. Заменяем, по необходимости, прокладка на ручке. Вставляем на место новую ручку, личинку и сам замок. Все выполняем в обратном порядке. Устанавливаем обшивку, не забыв подключить все имеющиеся электрические разъемы. Проверяем работоспособность.
Процесс демонтажа
Для того чтобы снять обшивку задней двери, необходимо запастись необходимым инструментом, список которого представлен выше и можно приступать к работе. Как правило, обшивка на Ford FOCUS второго поколения меняется тогда, когда нужно заменить или починить стеклоподъемник, разобрать замок, либо же выполнить другую операцию внутри задней двери. Итак, для ее снятия на Ford FOCUS 2 нужно выполнить следующие действия:
- Берем небольшую проволочку (на конце нужно сделать крючок) и вставляем ее между розеткой и ручкой стеклоподъемника. Делается это для снятия пружинного фиксатора и самой ручки.
- Демонтируем розетку ручки.
- Поддеваем накLADA на подлокотник с помощью отвертки и снимаем ее (чтобы сделать это, придется приложить усилие, поскольку она держится на фиксаторах).
- Использую головку на 8, откручиваем 2 самореза, соединяют подлокотник и монтажную панель задней двери.
- Поддеваем накLADA на ручке внутри и с усилием снимаем ее, предварительно отодвинув рычаг ручки.
- Тянем за край обшивки и снимаем ее с двери, отделив от внутренней части (держится она на 7 пистонах).
- Меняем поломанные пистоны и ставим все обратно.
Если у вас на Ford FOCUS второго поколения сзади установлены электростеклоподъемники, то процедура будет немного другая. Вам необходимо будет сделать следующее:
- Откручиваем саморезы, которые крепят монтажную панель и подлокотник.
- Поддеваем с помощью отвертки накLADA на внутренней ручке. Для этого нужно отжать рычаг, а затем отсоединить ее от обшивки.
- Нажимаем на фиксатор и снимаем колодку жгута проводов от выключателя стеклоподъемника.
- Тянем за нижнюю часть обшивки и отделяем ее от панели внутри двери (крепится 7 пистонами).
- Уводим обивку насколько это возможно от внутренней части двери.
- Отсоединяем провода от динамика, нажимая на фиксаторы, и снимаем обшивку.
Поломанные пистоны нужно заменить и установить обивку в обратной последовательности.
На этом закончено. Теперь вы знаете, как нужно действовать при необходимости ремонта деталей внутри задней двери Ford FOCUS 2.
Пошаговая инструкция
Опустите стекло и избавьтесь от защитной сетки датчика.Для снятия сетки вам необходимо потянуть ее к себе. Так вы сможете увидеть пластиковые фиксаторы.Возьмите ключ «звездочка». С его помощью нужно выкрутить винт крепления.Избавьтесь от уплотнителя двери. При этом нужно быть предельно осторожным, не повредите скобы крепления. Если сделать все правильно и аккуратно, то их можно будет использовать повторно. А это – сэкономленные деньги.Теперь необходимо разделить подлокотник надвое. Для этого вставьте плоскую отвертку в щель между половинками подлокотника. Теперь оттяните нижнюю его часть на себя.Используя насадку на 8, выкрутите болты крепления обшивки. Они спрятаны за подлокотником.Проведите отсоединение всех частей проводки в двери.Аккуратно снимите ручку двери. Для этого ее нужно подцепить отверткой. После этого медленно подтягивать к себе.Потяните на себя обшивку двери до возникновения щелчковых звуков.Щелчки появились из-за пистонов, которые нужно также извлечь. Для этого вам понадобятся плоскогубцы.Теперь обшивку ничто не держит. Ее можно снять.
Вот и все, вы сумели снять обшивку двери самостоятельно. Осталось лишь провести необходимые ремонтные работы и поставить обшивку на место.
Новая LADA Granta после 2-х недель эксплуатации: плюсы и минусы
О различиях в процессе демонтажа обшивки с Ford Focus 1, 2 и 3
Независимо от года выпуска алгоритм работ по демонтажу не меняется. Каждое поколение Фокус получило обновленный кузов. В зависимости от этого дверные карты имеют оригинальные формы и изготавливаются из разного материала. Облицовка в версии дорестайл и рестайлинг имеет различные места под установку пистонов и винтов, есть отличия в форме защитных накладок и заглушек.
Для всех моделей одинаковыми остаются форма клипс и материал их изготовления. Штатный фиксатор имеет формы двухстороннего нажимного пистона с двойной юбкой. Основание клипсы устанавливается в обшивку, на двери расположены ячейки фиксации.
Процесс снятия карты двери Ford Focus 2
Описанная ниже инструкция относится к снятию обшивки водительской двери, но практически все действия можно применить и для других дверных карт. Стоит быть внимательным к различным модификациям и улучшениям вашего автомобиля, учитывать особенности его комплектации и дополнительное оборудование в картах. Но в целом процедура всегда выглядит примерно одинаково. Нужно проводить работу в хорошо освещенном месте, а также понадобится дополнительный свет. Идеальным решением будет налобный фонарик с ярким дневным светом.
Итак, чтобы разобрать обшивку, вам нужно выполнить такие процедуры:
На этом снятие обшивки заканчивается. После проведения всех нужных работ выполните монтаж пластиковых деталей в обратном порядке. Убедитесь, что все защелки стали на место, все детали зашли в положенную позицию. Если вам нужно произвести снятие обшивки задней двери, проделывать все операции нужно таким же образом. Единственное отличие будет в том, что на задних дверях нет динамиков, а в некоторых комплектациях ручки стеклоподъемников установлены механические. Их снимать нужно также осторожно, но делать это несложно.
Если у вас остались вопросы после прочтения инструкции, легко их можно разрешить с помощью просмотра видео:
Замена стеклоподъемника задней двери Ford Focus 2 2005-2008
- Руководства по ремонту
- Ford Focus 2 2005-2008
- Замена стеклоподъемника задней двери
Вам потребуются: ключ «на 10», отвертка с плоским лезвием.
1. Снимите обивку задней двери (см. «Снятие и установка обивки задней двери»).
2. Снимите стекло задней двери (см. «Замена стекла задней двери»).
| Примечание
Извлекать стекло из двери необязательно, достаточно отсоединить его от стеклоподъемника и зафиксировать в крайнем верхнем положении, например, с помощью отвертки, отрезков хлорвиниловой трубки подходящего диаметра или малярного скотча. |
3. Снимите внутреннюю ручку привода замка задней двери (см. «Замена внутренней ручки привода замка задней двери»).
| Примечание Снимать внутреннюю ручку необходимо для того, чтобы отсоединить от нее трос привода замка, пропущенный в отверстие основания стеклоподъемника. |
| 4. Поддев отверткой, протолкните внутрь двери манжету уплотнителя троса привода замка… | 5. …и три держателя уплотнителя. |
| 6. Выверните девять болтов крепления основания стеклоподъемника к панели двери… | 7. …и снимите стеклоподъемник, пропуская трос привода замка двери через отверстие в его основании. |
8. Установите детали в порядке, обратном снятию.
↓ Комментарии ↓
Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши
Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля
Раздел 3. Неисправности в пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса
Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)
Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива
Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес
Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска
Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм
Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов
Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей
Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом
Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков
Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания
Раздел 14. Поездка на СТО
Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы
Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств
Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту
Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л
Схемы электрооборудования
Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля
Снятие с Форд Фокус 3
Передняя дверь
При помощи пластиковой линейки снимается уголок обшивки
С дверной ручки снимается пластиковая панель
Отмеченные болты выкручиваются из гнёзд
Снимается пластиковая заглушка и выкручивается находящийся за ней болт
За отражателем находится ещё один болт, который необходимо выкрутить
Заглушка вынимается путём нажатия на красную точку
Дверная обшивка крепится на шести клипсах
Под клипсами располагаются технологические отверстия двери
Видео: снятие обшивки передней двери
Задняя дверь
Ручка крепится на защёлке, поэтому снять её легко
Для снятия ручки необходимо выкрутить оба болта
За обшивкой ручки находятся два шурупа
Для снятия ручек и обшивки необходимо выкрутить винты, скрытые за заглушками
За пластиковыми заглушками скрываются болты
Видео: снятие обшивки с задней двери
Знание о том, как правильно снять и установить дверную обшивку, может помочь автовладельцу не только во время выполнения ремонтных работ, но и при проведении тюнинга салона автомобиля.
О различиях в процессе демонтажа обшивки с Ford Focus 1, 2 и 3
Если коротко — различий в процедуре демонтажа обшивки в зависимости от версии Ford Focus нет. Теперь немного подробнее. Как известно, автомобили этой модели с момента своего выпуска в 1999 году дважды подвергались так называемому рестайлингу. Вторую версию Ford Focus начали выпускать в 2008 году, третью — в 2014 году. Все изменения в основном касались кузова машины. Также изменились фары, форма зеркал и приборной панели. В третьей версии инженеры ещё раз изменили центральную и напольную консоли, бампер, капот и радиаторную решётку. Добавили систему подогрева руля и перпендикулярной парковки. Двигатели и ходовая часть всех версий Форд Фокус остались без изменений, обшивка дверей — тоже. Следовательно, процедура демонтажа дверной обивки, о которой будет рассказано ниже, подходит для всех версий этого автомобиля независимо от года выпуска.
Разбор дверей, снятие стекла и обшивки дверей Ford Focus 2 рестайлинг
Снятие обивки задней двери Ford Focus 2 рестайлинг
Работа по снятию обивки задней двери производится для выполнения следующих работ: замена стеклоподъемника задней двери, замена стекла, замена внутреннего замка двери. Снятие обшивки задней двери на автомобилях с электрическими стеклоподъемниками и механическими стеклоподъемниками. Форд Фокус 2 с механическими стеклоподъемниками задних дверей.
Вставляем проволоку с крючком на конце между ручкой стеклоподъемника и розеткой
Крючком вынимаем пружинный фиксатор и снимаем ручку стеклоподъемника
Отверткой поддеваем декоративную накладку подлокотника задней двери
Преодолевая сопротивление фиксаторов, снимаем ее
Головкой «на 8» отворачиваем два самореза крепления подлокотника к монтажной панели двери.
Отверткой поддеваем декоративную накладку внутренней ручки двери
Отжав рычаг ручки и, преодолевая сопротивление фиксаторов, снимаем накладку
Потянув за край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов
Установка обшивки передней двери производится в обратной последовательности.
Форд Фокус 2 с электростеклоподъёмниками задних дверей
Отворачиваем два самореза крепления подлокотника к монтажной панели двери. Поддеваем декоративную накладку внутренней ручки двери.
Отжав рычаг ручки и, преодолевая сопротивления фиксаторов, отделяем ее от обивки двери
Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя электро-стеклоподъемника
Потянув за нижний край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов.
Отводим обивку двери от внутренней панели двери насколько это позволяет длина проводов
Нажав на фиксатор, отсоединяем колодку проводов от динамика системы звуковоспроизведения
Снимаем обивку задней двери. Установка обивки задней двери производится в обратной последовательности.
Снятие передней двери Ford Focus 2
Снятие/установка передней двери Форд Фокус 2/Ford Focus 2. Как самостоятельно снять переднюю дверь Форд Фокус 2 рестайлинг? Необходимый инструмент, фото, инструкция по снятию передних дверей Форд Фокус. Работу по снятию передней двери проводим с помощником, так как она достаточно тяжелая. Инструкция понадобится при снятии и установке передней двери. Ключом T-40 отворачиваем винт крепления ограничителя открывания двери к передней стойке кузова.
Поддев защитный чехол колодок жгута проводов, вынимаем его из отверстия в передней стойке. После этого разъединяем их.
Устанавливаем под дверь упор на уровне порога, чтобы она не прогибалась. После этого головкой на 8 отворачиваем болт крепления оси верхней петли двери.
Отворачиваем болт крепления оси нижней петли двери.
Приподняв дверь так, чтобы оси вышли из отверстий петель, снимаем дверь и опускаем ее на упор.
Установка двери на Форд Фокус 2 производится в обратной последовательности.
Снятие стекла задней двери Ford Focus 2
Работу проводим после снятия обшивки задней двери. Данная информация необходима при замене разбитого стекла задней двери или просто при замене на другое. Как самостоятельно снять стекло задней двери Форд Фокус? Инструкция по снятию / установке задней двери Форд Фокус 2 / Ford Focus 2. Для начала снимаем обивку задней двери — Снятие обивки задней двери
Снимаем наружный уплотнитель стекла.
Снимаем внутренний уплотнитель стекла.
Вынимаем переднюю и заднюю резиновые заглушки из технологических отверстий в монтажной панели двери.
На автомобиле с механическими стеклоподъемниками, надев на шлицевой вал ручку стеклоподъемника, а на автомобиле с электро-стеклоподъемниками — подсоединив колодку проводов к выключателю, устанавливаем стекло так, чтобы болты крепления стекла к держателю расположились напротив технологических отверстий в монтажной панели.
Ослабляем затяжку заднего болта крепления стекла к коромыслу стеклоподъемника.
Аналогично ослабляем затяжку переднего болта крепления стекла. Повернув стекло, как показано на фото, вынимаем его из двери.
Устанавливаем стекло задней двери в обратной последовательности.
Снятие наружной ручки передней двери Ford Focus 2
Снятие наружных ручек передних дверей. Как самостоятельно снять ручку двери? Самостоятельное снятие и установка ручек передних дверей Форд Фокус 2/Ford Focus 2 restyling.
Как разобрать заднюю дверь форд фокус 2
Как разобрать заднюю дверь Форд Фокус 2
Работу по снятию обивки задней двери на Форд Фокус 2 проводим при замене стеклоподъемника, стекла, внутреннего замка двери.
Работа показана на левой задней двери. Обивка правой задней двери снимается аналогично.
На автомобиле Форд Фокус 2 с механическими стеклоподъемниками задних дверей операции по снятию обивки выполняются в следующей последовательности.
Вставляем проволоку с крючком на конце между ручкой стеклоподъемника и розеткой…
…крючком вынимаем пружинный фиксатор (для наглядности показано на снятой ручке) и снимаем ручку стеклоподъемника.
Снимаем розетку ручки.
Отверткой поддеваем декоративную накладку подлокотника задней двери…
…и, преодолевая сопротивление фиксаторов, снимаем ее.
Головкой «на 8» отворачиваем два самореза крепления подлокотника к монтажной панели двери.
Отверткой поддеваем декоративную накладку внутренней ручки двери…
…отжав рычаг ручки и, преодолевая сопротивление фиксаторов, снимаем накладку.
Потянув за край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов…
Устанавливаем обивку задней двери в обратной последовательности.
На автомобиле Форд Фокус 2 с электростеклоподъёмниками задних дверей операции по снятию обивки выполняются в следующей последовательности. Отворачиваем два самореза крепления подлокотника к монтажной панели двери (см. выше).
Поддеваем декоративную накладку внутренней ручки двери…
…отжав рычаг ручки и, преодолевая сопротивления фиксаторов, отделяем ее от обивки двери.
Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя электростеклоподъемника.
Потянув за нижний край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов.
Отводим обивку двери от внутренней панели двери насколько это позволяет длина проводов.
Нажав на фиксатор, отсоединяем колодку проводов от динамика системы звуковоспроизведения…
…и снимаем обивку задней двери.
Устанавливаем обивку задней двери Форд Фокус 2 в обратной последовательности.
Посмотрите интересное видео по этой теме
https://youtube.com/watch?v=gGrvlCgAW-s
Снятие обивки задней двери фф2
Снятие обивки задней двери Форд Фокус 2 рестайлинг / FF2. Работа по снятию обивки задней двери производится для выполнения следующих работ: замена стеклоподъемника задней двери, замена стекла, замена внутреннего замка двери. Снятие обшивки задней двери на автомобилях с электрическими стеклоподъемниками и механическими стеклоподъемниками.Форд Фокус 2 с механическими стеклоподъемниками задних дверей.
Вставляем проволоку с крючком на конце между ручкой стеклоподъемника и розеткой
Крючком вынимаем пружинный фиксатор и снимаем ручку стеклоподъемника
Отверткой поддеваем декоративную накладку подлокотника задней двери
Преодолевая сопротивление фиксаторов, снимаем ее
Головкой «на 8» отворачиваем два самореза крепления подлокотника к монтажной панели двери.
Отверткой поддеваем декоративную накладку внутренней ручки двери
Отжав рычаг ручки и, преодолевая сопротивление фиксаторов, снимаем накладку
Потянув за край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов
Установка обшивки передней двери производится в обратной последовательности.
Форд Фокус 2 с электростеклоподъёмниками задних дверей
Отворачиваем два самореза крепления подлокотника к монтажной панели двери.Поддеваем декоративную накладку внутренней ручки двери.
Отжав рычаг ручки и, преодолевая сопротивления фиксаторов, отделяем ее от обивки двери
Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя электростеклоподъемника
Потянув за нижний край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов.
Отводим обивку двери от внутренней панели двери насколько это позволяет длина проводов
Нажав на фиксатор, отсоединяем колодку проводов от динамика системы звуковоспроизведения
Снимаем обивку задней двери. Установка обивки задней двери производится в обратной последовательности.
Как Разобрать Заднюю Дверь Форд Фокус 2
Советы по демонтажу двери Ford Focus 2
Иногда бывают ситуации, когда вам нужно разобрать дверь в Ford Focus 2. Но этот процесс очень сложный, хотя специальных навыков не требуется. В этом случае самое главное. познать весь процесс от начала до самого конца, а также какие инструменты понадобятся там и многие другие нюансы. Итак, давайте посмотрим, как снять дверь с Ford Focus.
Процесс разборки
Чтобы понять, как разобрать дверь от Ford Focus 2, вам нужно определить, какие инструменты нам понадобятся. Их очень мало, всего четыре.
- Плоская отвертка;
- голова до «8»;
- ключ TORX T25;
- плоскогубцы.
Последнее, кстати, понадобится с одной единственной целью. вытащить поршни из металла, и они останутся на 100% при снятии облицовки. Как правило, Ford Focus. простая машина, и процесс разбора дверей вряд ли вызовет какие-либо особые трудности, но, тем не менее, лучше понять, как все делается поэтапно.
Как снять отделку
Итак, чтобы демонтировать дверь от Ford Focus, вам необходимо сделать следующее:
- Снимите защитную сетку. Чтобы сделать это, вы должны сначала опустить стекло, потянуть сетку к себе (она крепится к защелкам, так что это будет не сложно). Теперь остается только отвинтить винтовую фиксацию, которая выполняется с помощью вышеупомянутого ключа TORX T25.
- Удалите уплотнительный слой. Крайне важно попытаться не повредить скобки и не потерять их.
- Снятие подлокотника. Аккуратно вставьте вышеуказанную отвертку в щель подлокотника, поднимите ее и потяните за нижнюю часть подлокотника к себе.
- Снятие покрытия. Это делается с помощью той же головы на «8». Необходимо просто отвинтить два болта, на которых закреплен слой оболочки, а затем просто отсоединить все разъемы.
- Удаление окантовки ручки. Отвертку необходимо осторожно поднять на рукоятке ручки, после чего ее необходимо медленно приподнять и снять окантовку. После того, как она уйдет, ее просто удалит с ручки.
- Последний шаг позволяет также удалить подкладку. Просто потяните его за отверстие. Когда угол уйдет, щелчки поршней, которые выходят из зацепления, будут слышны. Если этого не произойдет, поршни можно вытащить с помощью простых плоскогубцев.
Как снять дверную карту FORD FOCUS mk2 карта задней двери форд фокус 2
Как снять дверную карту ФОРД ФОКУС Карта mk2 задней двери форд фокус 2 В других видио я покажу как снять и другие.
Как снять обшивку задней двери форд фокус 2
ПРИСОЕДИНЯЙТЕСЬ ПРОГРАММА ПАРТНЕРА ГРУППЫ ВСП:.
Чтобы вернуть триммер на Ford Focus, все эти шаги должны выполняться в обратном порядке. Фактически, процедуры удаления кожи чрезвычайно просты.
Как разобрать сами двери
Удаление кожи поможет увидеть оконный регулятор, в некоторых случаях, акустическую систему, механизм открытия и все другие коммуникации. Все это легко снимается с помощью головы и отдельно от двери. Предварительно отсоедините вилки от динамика и других проводов, идущих к коммуникациям, расположенным в дверце.
После этого отвинтите ручку. Это делается с помощью обычной изогнутой отвертки, имеется несколько винтов, поэтому эта операция не должна вызывать особых проблем. Первое, что нужно сделать. открутить опорный фрейм, на котором, в основном, хранится сам дескриптор.
Следующим шагом является удаление точки тяги, которая выполняется путем отсоединения от нее связи. В общем, все вышеупомянутые сообщения удобно расположены на одной панели для отключения, которые вам просто нужно удалить. Остается отключить только один большой разъем от центрального замка.
В общем, нет особых трудностей при демонтаже дверей на Ford Focus 2, потому что система очень проста. На самом деле все можно легко понять и чисто интуитивно, но лучше следовать приведенным выше инструкциям. Это, по крайней мере, даст возможность узнать, что и где находится.
Снятие и установка обивки задней двери Ford focus 2 и 2 рестайлинг
Вам потребуются: торцовая головка «на 8», отвертка с плоским лезвием.
1. Через зазор между ручкой стеклоподъемника и ее розеткой сдвиньте отверткой пружинный фиксатор ручки…
2. …и снимите ручку стеклоподъемника…
4. Снимите облицовку внутренней ручки замка, поддев ее край отверткой…
5. …и сдвинув вперед и на себя.
6. Поддев отверткой край накладки подлокотника…
7. …снимите накладку, преодолевая упругое сопротивление ее фиксаторов.
8. Выверните два болта крепления подлокотника к панели двери.
Как снимается обшивка двери багажника на фф2 хэтч | Ford Focus
форд фокус 2 шумоизоляция задних арок и багажника
Пока не собрали все на место, у нас есть возможность произвести замену ламп подсветки номера крышки багажника или вообще, поменять фонари подсветки номера.
обшивку снять — это фигня у меня летом проводок от микрокнопки открывания багажника переломился, пришлось …
Снимите верхнюю часть облицовки задней стойки. В общем, выкидываем ее и покупаем новую.
Аналогично снимите верхнюю облицовку второй боковины. Выверните два винта крепления средней облицовки боковины
А вот в эти пазы входят фиксаторы внутренней ручки крышки.
Их легко сломать при демонтаже. Так, что при снятии обшивки, нужно подсунуть руку под обшивку и попытаться выдавить фиксаторы.
Как разобрать заднюю дверь Ford Focus 2
Работу по снятию обивки задней двери на Ford Focus 2 проводим при замене стеклоподъемника, стекла, внутреннего замка двери.
Работа показана на левой задней двери. Обивка правой задней двери снимается аналогично.
На автомобиле Ford Focus 2 с механическими стеклоподъемниками задних дверей операции по снятию обивки выполняются в следующей последовательности.
Вставляем проволоку с крючком на конце между ручкой стеклоподъемника и розеткой…
Разборка передней двери Форд Фокус 2 рестайлинг
…крючком вынимаем пружинный фиксатор (для наглядности показано на снятой ручке) и снимаем ручку стеклоподъемника.
Отверткой поддеваем декоративную накладку подлокотника задней двери…
…и, преодолевая сопротивление фиксаторов, снимаем ее.
Головкой «на 8» отворачиваем два самореза крепления подлокотника к монтажной панели двери.
Отверткой поддеваем декоративную накладку внутренней ручки двери…
…отжав рычаг ручки и, преодолевая сопротивление фиксаторов, снимаем накладку.
Потянув за край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов…
Устанавливаем обивку задней двери в обратной последовательности.
На автомобиле Ford Focus 2 с электростеклоподъёмниками задних дверей операции по снятию обивки выполняются в следующей последовательности. Отворачиваем два самореза крепления подлокотника к монтажной панели двери (см. выше).
Поддеваем декоративную накладку внутренней ручки двери…
…отжав рычаг ручки и, преодолевая сопротивления фиксаторов, отделяем ее от обивки двери.
Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя электростеклоподъемника.
Потянув за нижний край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов.
Отводим обивку двери от внутренней панели двери насколько это позволяет длина проводов.
Нажав на фиксатор, отсоединяем колодку проводов от динамика системы звуковоспроизведения…
Устанавливаем обивку задней двери Ford Focus 2 в обратной последовательности.
Посмотрите интересное видео по этой теме
Как снять отделку
Итак, чтобы демонтировать дверь от Ford Focus, вам необходимо сделать следующее:
- Снимите защитную сетку. Чтобы сделать это, вы должны сначала опустить стекло, потянуть сетку к себе (она крепится к защелкам, так что это будет не сложно). Теперь остается только отвинтить винтовую фиксацию, которая выполняется с помощью вышеупомянутого ключа TORX T25.
- Удалите уплотнительный слой. Крайне важно попытаться не повредить скобки и не потерять их.
- Снятие подлокотника. Аккуратно вставьте вышеуказанную отвертку в щель подлокотника, поднимите ее и потяните за нижнюю часть подлокотника к себе.
- Снятие покрытия. Это делается с помощью той же головы на «8». Необходимо просто отвинтить два болта, на которых закреплен слой оболочки, а затем просто отсоединить все разъемы.
- Удаление окантовки ручки. Отвертку необходимо осторожно поднять на рукоятке ручки, после чего ее необходимо медленно приподнять и снять окантовку. После того, как она уйдет, ее просто удалит с ручки.
- Последний шаг позволяет также удалить подкладку. Просто потяните его за отверстие. Когда угол уйдет, щелчки поршней, которые выходят из зацепления, будут слышны. Если этого не произойдет, поршни можно вытащить с помощью простых плоскогубцев.
READ Mazda 3 не заводится в мороз
