Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел	Особенности
Электромотор	По нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкой	Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Тяговое реле	Служит для выдвижения бендикса с шестеренкой при включении электроприбора
Втулки	Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Замена втулок стартера своими руками.

Замена втулок и щеток стартера

Стартер – это электрическая машина, предназначенная для запуска двигателя внутреннего сгорания. В основе работы стартера лежат несколько элементов, которые имеют четкую последовательность действий: втягивающее реле втягивает муфту свободного хода, начинает вращение вал стартера и после запуска двигателя все возвращается в исходное положение. Казалось бы, что при отказе работы одной из этих систем все становится ясно – причина в неисправности втягивающего реле или питании на стартере. Однако, что делать в том случае, когда стартер вращается достаточно медленно или даже заедает. Ведь такая работа не обеспечит надежный и быстрый запуск двигателя. Постараемся разобраться, из-за чего это происходит и как устранить данную проблему.

Неисправности втулок стартера

Причина медленного вращения или даже заедания стартера может заключаться в его якоре. Дело в том, что при осуществлении поворота якоря, его полюса задевают полюсную конструкцию стартера, что создает определенное трение между этими двумя частями. Возникновение трения способствует снижению частоты вращения или заедания узла. Задевание этих элементов может быть вызвано как неправильной конструкцией (в этом только вина производителя), так и перекосом вала стартера. Такой перекос может быть вызван простейшим износом специальных подшипников, которые обычно называют втулками. Эти втулки отвечают за надежную осевую фиксацию вала якоря и обеспечивают его беспрепятственное вращение. Очень важно, чтобы втулки обеспечивали правильную центровку вала, в противном случае стартер будет работать неправильно, а может и заклинить.

Замена втулок стартера ВАЗ 2109

При обнаружении вышеупомянутой неисправности необходимо провести замену обеих втулок. Для этого стартер нужно снять с автомобиля, произвести его соответствующую разборку, поменять изношенные детали и собрать пусковое устройство.

Порядок действий

1. В первую очередь, автомобиль устанавливается на смотровую яму, а также исключается возможность его перемещения. Откройте капот и отключите минусовую клемму аккумулятора. Данная процедура необходимо для того, чтобы снизить риск возникновения случайного короткого замыкания. Постарайтесь взять это действие в привычку при всяком выполнении ремонтных работ.

2. Снимите провод, закрепленный на клемме втягивающего реле стартера. После этого, открутите крепление силового контакта. После его снятия, откроется доступ до плюсового провода аккумулятора, который необходимо также снять.

3. Открутите болты крепления защиты двигателя. Это нужно, чтобы подобраться к некоторым нижним частям стартера. Стоит еще раз напомнить, что проведение ремонтных работ такого уровня рекомендуется именно на смотровой яме или эстакаде.

4. Найдите на стартере три гайки, предназначенные для его крепления. Две из них расположены со стороны капота и их можно выкрутить прямо из моторного отсека, а вот последняя расположена под узлом, поэтому ее откручивание необходимо выполнять исключительно под автомобилем. После того, как гайки будут сняты, демонтируйте стартер с двигателя автомобиля.

5. Передняя втулка стартера расположена в картере сцепления. Для ее крепления не используются какие-либо крепежные элементы, поэтому она запрессована внутрь. Возьмите метчик, который соответствует внутреннему диаметру втулки, и аккуратными движениями заверните его внутрь. После того, как метчик начнет упираться в картер сцепления, не останавливайтесь. Под действием резьбы, втулка постепенно выдавится наружу.

6. После этого, проведите очистку отверстия в картере сцепления и подготовьте новую втулку. Старайтесь не использовать смазочных веществ, так как при длительном использовании втулка начнет проворачиваться и потеряет всякую работоспособность.

7. Новую втулку запрессуйте в отверстие. Если она будет входить туго – это хороший знак, который обеспечит ее долговечность.

8. Заднюю втулку менять намного проще. Для этого производят разборку стартера и выдавливают втулку из крышки. После этого, в крышку запрессовывается новый элемент, и узел собирается в обратной последовательности. Однако, этот способ, хоть и является экономичным, но не обеспечивает должной надежности. Чтобы втулку прослужила дольше, ее необходимо приобрести вместе с новой крышкой стартера.

После замены втулок стартер устанавливается на место в обратной последовательности.

Проблема щеток стартера

Еще одна причина, по которой стартер плохо вращается или заедает – это неисправность щеток. Передача напряжения на обмотку ротора стартера обеспечивается через щеточный аппарат, который имеет контакт с коллектором вала ротора. При плохом контакте, передача напряжения может не обеспечиваться (стартер не крутит вообще), или обеспечиваться в недостаточном количестве (стартер вращается недостаточно быстро). Дело в том, что щеточный аппарат работает на основе графитовых щеток, которые имеют свойство стираться при длительном использовании. Если втулки исправны, а стартер по-прежнему крутит очень медленно, то самое время произвести замену щеток пускового устройства.

Симптомы выхода из строя втулок стартера ВАЗ 2109

Главным признаком, дающим знать о неисправности втулок стартера при включении зажигания является пронзительный шум, доносящийся со стороны моторного отсека, затем перерастающий в визг и резко затухающий.

Не исключена возможность выхода из строя втулок и если вращение якоря происходит рывками или очень медленно.

Если при проведении диагностики обнаружились следы износа, металлическая стружка, задиры, трещины, то повреждённые детали необходимо заменить. Чаще всего ломается втулка в картере сцепления (передняя), реже — втулка задней крышки.

При выходе из строя втулки задней крышки, втулку рекомендуется заменить в сборе.

Замена втулок стартера ВАЗ 2109, несмотря на кажущуюся простоту, достаточно сложная процедура, требующая специального инструмента и знания устройства стартера, но её можно осуществить при помощи данной инструкции и навыков ремонта автомобиля.

На автомобили ВАЗ 2108, ВАЗ 2109 предусмотрена установка стартера 29.3708. На часть автомобилей идущих на экспорт были установлены другие стартеры, но по своим характеристикам и установочным размерам практически одинаковы.

При изготовлении автомобиля втулка запрессовывается в картер, что создаёт дополнительные трудности при извлечении детали из гнезда. Чтобы это проделать, необходимо воспользоваться специальным съёмником или правильно выбрать метчик. Далее необходимо ввинтить метчик во втулку, дойдя до дна отверстия, он вытолкнет втулку в наружу.

При замене задней втулки понадобится разобрать весь стартер, так как элемент находится в задней части стартера.

Существует мнение, что перед установкой новой втулки в стартер, ее следует доработать. Для свободного проворачивания якоря, нужно втулку расширить специальной развёрткой диаметром 12 миллиметров. После этого втулку можно ставить на место.

Для проведения работ по замене втулки стартера ВАЗ 2109 понадобится:

• отвертка и зубило;
• метчик или съёмник;
• пробоец;
• рожковые ключи «на 10», «на 13»;
• молоток;
• комплект втулок стартера ВАЗ 2109.

Цена комплекта втулок ВАЗ 21080160122000 составляет 65 рублей.

Стоимость актуальна для Москвы и области на лето 2021.

Ключом «на 10» ослабляем затяжки гаек стяжных болтов.

Снимаем клеммы с аккумуляторной батареи.

Ключом «на 13» отворачиваем три болта крепления стартера.

Этим же ключом «на 13» отвинчиваем гайку клеммы провода ведущую на АКБ. Снимаем разъем с вывода тягового реле стартера.

Ввинчиваем метчик во втулку и …

… вынимаем переднюю втулку.

С помощью болта запрессовываем её в картер сцепления.

Поддеваем отвёрткой запорное кольцо и снимаем его.

Снимаем ограничительное кольцо.

Ключом «на 10» отворачиваем две гайки стяжных шпилек.

Снимаем заднюю крышку стартера.

С помощью пробойца подходящего диаметра выбиваем втулку.

Воспользовавшись молотком, забиваем новую втулку на посадочное место.

Собираем стартер и оставшиеся детали в обратной последовательности.

Порой для устранения неисправности приходится снимать стартовый механизм и делать его разборку.

Снятие стартера состоит из следующих шагов:

1. Сначала автомобиль нужно обесточить, сняв отрицательную клемму с аккумулятора.
2. Затем необходимо отсоединить разъем с проводами.
3. На следующем этапе нужно демонтировать защиту картера.
4. Для снятия стартера удобнее сначала открутить две гайки внизу моторного отсека, а затем переместится наверх, и выкрутить третью гайку.
5. Теперь можно снимать устройство с картера сцепления.

Перед тем, как выполнять ремонт своими руками снятого устройства, его следует помыть и почистить от загрязнений.

Как проводится замена втулок стартера ВАЗ-2109

Перед тем как поменять втулки на стартере, его придётся демонтировать, но сначала снимите с аккумулятора клемму. Потом от втягивающего реле необходимо отсоединить два провода. Если для отключения тонкого (питает обмотку реле) нужно за него просто потянуть, то снятие толстого проводника требует использования гаечного ключа на «13», чтобы открутить фиксирующую гайку. Далее, при помощи того же ключа на «13» открутите три гайки, которыми стартер прикручен к блоку сцепления.

Отсоедините провода в задней части реле

После снятия устройство необходимо разобрать, что позволит определить, действительно ли причина неисправности кроется в изношенных втулках. Для этого сначала отсоедините втягивающее реле, открутив два болта при помощи отвёртки. Теперь нужно снять ротор с пластин бендикса. Воспользовавшись ключом на «10», демонтируйте заднюю крышку стартера, после чего откроется доступ к оси ротора. Имеющееся на ней стопорное кольцо необходимо снять при помощи плоской отвёртки. На последнем этапе разборки остаётся открутить гайки на двух шпильках, чтобы все три части, из которых состоит корпус стартера, рассоединились. На этом процесс разборки завершается. О том, как заменить втулки стартера, не прибегая к помощи мастера, вы узнаете далее.

Замена задней втулки стартера

Если в результате внешнего осмотра было выявлено, что одна или обе втулки изношены, их необходимо извлечь из посадочных мест и установить работоспособные аналоги. Даже в тех случаях, когда к дальнейшей эксплуатации оказывается непригодной только одна деталь, обычно меняют и переднюю, и заднюю. Сначала рассмотрим, как правильно должна выполняться замена втулки, расположенной в задней крышке стартера ВАЗ-2109.

Технология демонтажа мало чем отличается от того, как выполняется замена задней втулки стартера на всех классических моделях производства ВАЗ. Другими словами, нужно просто снять заднюю крышку и выбить старую деталь и её остатки. После этого производится запрессовка новой втулки, на чём работа и завершается. Правда, очень часто устанавливаемый образец входит в посадочное гнездо слишком туго. В этом случае его внешний диаметр следует немного уменьшить — заталкивать с большим усилием нельзя, поскольку крышка может лопнуть. Поэтому просто обработайте деталь наждачной бумагой. В процессе установки не рекомендуется использовать смазочные материалы, в противном случае втулка может проворачиваться и разбивать посадочное место.

Замена передней втулки стартера

На переднюю втулку стартера приходится более значительная часть нагрузки при пуске двигателя, в связи с чем она изнашивается гораздо быстрее. Если стартер на вашем автомобиле отказал по той же причине и вы интересуетесь, как заменить втулку стартера ВАЗ-2109, расположенную в его передней части, просто возьмите на вооружение приведённую ниже информацию.

Вначале хочется обратить внимание на то, что в отличие от классики ВАЗ у «девятки» передняя втулка находится не в корпусе стартера — она запрессована в специальное посадочное гнездо в картере сцепления. Поэтому для её снятия стартер разбирать не нужно, но демонтировать устройство всё-таки придётся, чтобы получить доступ к посадочному гнезду. Извлечь деталь голыми руками не получится — для этого понадобится метчик диаметром 14 мм с приваренной ручкой. А также желательно надеть на инструмент тяжёлую металлическую обойму, которая облегчит процесс извлечения.

Вкрутив инструмент до упора, попробуйте вытянуть его вместе с втулкой

Метчик необходимо вставить в отверстие втулки и закручивать его до тех пор, пока он не упрётся в картер. Далее, попробуйте подёргать за ручку. Если усилием рук изделие не удаётся вынуть, в таком случае ударами молотка по обойме вы точно сможете её выбить из гнезда. Перед тем как заменить переднюю втулку на стартере, тщательно очистите посадочное место от загрязнений.

Не спешите устанавливать деталь на своё место, не убедившись, что она подходит по размеру. Довольно часто после запрессовки бронзовая втулка ужимается, уменьшается её внутренний диаметр и вал стартера не заходит в отверстие. После установки никаким образом увеличить диаметр не удастся, поэтому подгонку следует выполнить заранее при помощи специального инструмента — развёртки.

Ни в одном прилагающемся к автомобилю руководстве по эксплуатации и ремонту не указывается, как правильно развернуть втулки стартера, из-за чего многие автолюбители часто оказываются в затруднительной ситуации. В действительности это очень простая операция, которая выполняется легко при наличии тисков и подходящей развёртки. Сначала нужно надеть деталь на вал стартера и, если окажется, что деталь заходит туго, её нужно зажать в тиски и увеличить внутренний диаметр при помощи указанного выше инструмента. Разворачивать изделие нужно постепенно, чтобы не перестараться. Регулярно проверяйте диаметр, надевая её на вал стартера. Если в итоге втулка заходит свободно и без лишнего биения, она может быть установлена в посадочное место в картере сцепления. Установка стартера на автомобиль производится в порядке, обратном снятию.

Удобнее будет, если зажать втулку в тисках

ВАЖНО. Используя тиски, следите за тем, чтобы губки давили на втулку с минимальным усилием, иначе она может деформироваться или разрушиться.

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

• Во время запуска двигателя возникает необычный шум;
• Полное отсутствие или медленное вращение стартера;
• Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
• Агрегат вращается с бендиксом, но потом сцепление разрывается;
• Поворачивая ключ в замке зажигания, наступает тишина.

Проверка демонтированного узла

Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов. Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер.

Теперь поговорим о возможных неисправностях стартера ВАЗ 2114, а также обсудим их причины и признаки.

Разборка стартера и замена втулки на ВАЗ 2109

Замена втулки стартера ВАЗ 2109 необходима, когда имеет место чрезмерное осевое биение ротора. Из-за этого пропадает контакт, на роторной обмотке отсутствует масса. Возникают проблемы при запуске двигателя автомобиля, мощность стартера и обороты снижаются.
При замене втулки необходимо полностью разобрать стартер, так как проверить пригодность всех его деталей иначе невозможно. Всю работу можно проделать в гаражных условиях своими руками, не прибегая к помощи напарника, не используя специальные инструменты. Вам потребуются новая втулка, новые щетки, если техобслуживание давно не проводилось.

Как снять стартер?

Для работы вам пригодятся ключи на 13 (рожковые, накидные, торцовые) и ключ на 10, чтобы снять клемму с аккумулятора. Запаситесь ими перед тем, как снять стартер. Сначала снимите минусовую клемму с аккумуляторной батареи, чтобы не получилось короткого замыкания. Если у вашего автомобиля инжекторная система впрыска, то придется демонтировать воздушный фильтр, который находится над стартером.

Снять стартер на ВАЗ 2109 можно двумя способами: через верх и через низ. Если идете по второму пути, то придется на время избавиться от защиты двигателя. Сначала отсоединяете от втягивающего реле стартера два провода: тонкий, который необходим для питания обмотки реле, и толстый, по которому подается напряжение на сам стартер.

Первый просто вытягивается руками. Чтобы отключить второй, необходимо ключом на 13 выкрутить гайку с контакта втягивающего. Когда избавитесь от проводов, уберите их в сторону, чтобы они не мешали. Ключом на 13 теперь нужно выкрутить три гайки, которыми прикручен корпус стартера к блоку сцепления.

Если необходимо, можно воспользоваться торцовыми ключами с карданом. Но, как показывает практика, все работы проводятся без труда накидным ключом. Когда все три гайки выкручены, необходимо потянуть корпус стартера ВАЗ 2109 в правую сторону, чтобы увести со шпилек.

Теперь останется только вытянуть стартер наверх или вниз. Возможно, при вынимании его через верх потребуется немного оттянуть в сторону патрубок, идущий к радиатору системы охлаждения.

Ремонт устройства

Когда достали устройство, положите его на верстак и очистите от грязи. Сначала отсоедините втягивающее реле, которое крепится двумя болтами с головкой под отвертку. Якорь необходимо снять с металлических пластин бендикса. Ключом на 10 открутите заднюю крышку стартера ВАЗ 2109, откроется вид на ось ротора. На ней установлено стопорное кольцо, которое потребуется снять при помощи плоской отвертки.

Корпус стартера ВАЗ 2109 состоит из трех частей, которые стянуты двумя шпильками. При выкручивании гаек на этих шпильках все части устройства разъединяются, поэтому разборка стартера ВАЗ не вызывает особых трудностей. Стоит заметить, что существует два типа устройств: с планетарным редуктором и без него. У них имеются небольшие отличия в коллекторе.

Если установлен планетарный механизм, то щетки стоят параллельно корпусу стартера, а если нет, то перпендикулярно. Втулка запрессована в заднюю крышку, поэтому вам необходимо подготовиться к выпрессовке. Для того чтобы избавиться от старой втулки, вам потребуются молоток и оправка подходящего диаметра. Приставляете ее к детали и резкими ударами выгоняете из посадочного места.

Здесь главное — это баланс, так как чрезмерное усилие может стать причиной того, что по крышке пойдет трещина. А заменить ее ничем не получится, если только удастся найти похожий стартер ВАЗ. Установку новой втулки необходимо проводить в обратном порядке. Оцените, нужна ли замена щеток. Если да, то замените их, ламели на коллекторе очистите при помощи тонкого кусочка металла.

Как проверить стартер ВАЗ 2109 и правильность сборки? Попробуйте сначала подключить его напрямую к аккумуляторной батарее. Ровная и спокойная работа скажет вам о том, что сборка проведена правильно, никаких неточностей в процессе работы не было допущено. Если все собрано так, как следует, можно устанавливать стартер на место.

Если же в процессе разбора выяснилось, что имеют место серьезные дефекты (разрушение корпуса, обмоток), то необходима замена стартера ВАЗ на аналогичную модель. Стоит отметить, что наиболее эффективными в работе считаются механизмы с планетарными редукторами: у них обороты выше, следовательно, запуск осуществляется намного проще. Сборка производится в порядке, обратном тому, в котором происходило снятие стартера ВАЗ. Не забудьте по завершении установить на место воздушный фильтр и клемму аккумулятора.

Самостоятельная замена втулок стартера

Как же выполняется замена втулок стартера? Прежде чем приступать к сути вопроса необходимо хотя бы в общих чертах познакомиться с устройством агрегата. Автомобильный стартер по своей сути является миниатюрным четырехполосным электродвигателем, обеспечивающим начало вращения коленчатого вала.

Он обеспечивает такую начальную частоту вращения, которая необходима для того, чтобы завелся двигатель внутреннего сгорания. Стартер является электрическим двигателем постоянного тока, берущим энергию от аккумуляторной батареи.

Получая электрическое напряжение от аккумулятора, он увеличивает мощность посредством четырех щеток, являющихся его неотъемлемой частью. Стартеры бывают:

• Редукторные;
• Безредукторные.

И первые и вторые имеют как свои преимущества, так и недостатки.

Стартеры с редуктором хороши тем, что могут обеспечивать вращение коленчатого вала, необходимое для запуска двигателя, даже при сильно разряженной аккумуляторной батарее.

редукторный стартер

Кроме того, сильной стороной редукторных вариантов является присутствие постоянных магнитов, за счет которых проблемы с обмоткой статора сводятся к минимуму. Хотя при длительной эксплуатации такого стартера возможен выход из строя вращающей шестерни. Справедливости ради стоит отметить, что к этому чаще всего приводит низкое качество производства или брак.

Безредукторные стартеры оказывают непосредственное воздействие на вращение шестерни.

Эти устройства имеют более простую конструкцию. Их проще ремонтировать самостоятельно, не прибегая к помощи специалистов из автосервиса. Они достаточно надежны, а вероятность выхода их из строя из-за электрического воздействия стремится к нулю. Однако при низких температурах безредукторные стартеры все же могут работать нестабильно.

В жизни любого автомобилиста могут быть ситуации когда по различным причинам не удается запустить двигатель. Одной из причин могут быть изношенные втулки. Представим такую ситуацию. Во время заводки стартер с заметным трудом пытается проворачивать коленчатый вал то и дело заедая и останавливаясь.

Непосвященный автомобилист при этом недоумевает из-за чего это может происходить, ведь аккумуляторная батарея исправна и полностью заряжена. Причиной в этом случае является задевание якоря за статор.

Зазор между первым и вторым всего десятые доли миллиметра, за счет этого даже самый небольшой перекос вала якоря относительно статора обязательно приведет вышеуказанным проблемам. Этот перекос появляется за счет выхода из строя подшипников скольжения в которых и вращается якорь.

Как правило, более изношенным является передний подшипник, так как основная нагрузка ложится именно на него. Подшипниками в данном случае являются втулки из латуни. Передний встраивается в специальное отверстие, которое расположено в картере сцепления. Задний же подшипник расположен на крышке стартера.

Замена втулки

Технология замены

Прежде всего необходимо отсоединить хотя бы один из проводов от аккумуляторной батареи, а также все провода от стартера. Затем нужно вывернуть нижний болт, который крепит стартер, и ввернуть его с обратной стороны для фиксации двигателя к своей передней опоре. В противном случае мотор может податься вперед.

После этого требуется вывернуть остальные два болта, которые крепят стартер, и снять его с автомобиля. Как говорилось ранее, втулка встроена в картер сцепления. Для ее извлечения необходим метчик М12, а также патрон от дрели. Метчик придется вставить в патрон, затем зажать, после чего необходимо с осторожностью ввернуть его во втулку, одновременно нарезая тем самым резьбу.

Большая аккуратность требуется вследствие того, что сталь метчика весьма хрупкая и даже небольшой перекос с приложенным усилием может привести к его поломке. При этом хвостовик останется в руках, а режущая часть внутри втулки. Казалось бы, ситуация безвыходная. Однако это не так.

В ситуации когда метчик обломан так, что навернуть на него гайку не получается, можно взять соответствующей резьбы болт длиной около 10 сантиметров и выточить на нем канавки, аналогичные канавкам метчика. А можно поступить более радикально, но в то же время проще. Отправиться в магазин за новеньким метчиком.

Метчик снабжен тремя канавками в которые необходимо вставить гвозди подходящего размера. Это нужно сделать таким образом, чтобы их концы выпирали за торец метчика примерно на 10 мм. Получившуюся конструкцию необходимо постараться вставить во втулку с поломанным концом метчика. Получиться может не сразу, однако при должном упорстве операция легко выполнима.

После этого можно пробовать выкручивать обломок и снова пытаться вывернуть втулку. Как правило, после нескольких оборотов втулка начнет проворачиваться, и ее можно будет аккуратно выкрутить. Если же втулка сильно прикипела, то придется нарезать в ней резьбу приблизительно на 6 или 8 оборотов. После этого вынуть метчик, а на его место ввернуть подходящего размера болт и уже с его помощью вынимать втулку. Когда на ее место вставляется новая, то слегка запрессовывается.

Втулки

Если замена происходит уже не в первый раз, то втулку можно довольно легко вставить рукой. Но в процессе длительной эксплуатации это может привести к тому, что она провернется в посадочном отверстии. С течением времени посадочное отверстие будет разбиваться, образуя так называемый эксцентриситет, и может произойти перекос вала стартера.

Это означает, что стартер будет заедать, и двигатель завести не получится. Однако это довольно легко устраняется. Для этого необходимо определить размер так называемого эксцентриситета. Затем надо выточить либо заказать у специалиста втулку большего наружного диаметра как раз на размер эксцентриситета. Сбоку этой втулки следует напаять немного припоя.

После этого втулка будет входить с маленьким натягом.

Резюме

Стоить отметить, что у стартера без редуктора зазор между якорем и статором больше нежели у редукторного аналога По этой причине допустимый перекос вала у него также больше.

И еще один совет. Если стартер все равно разобран, то неплохо было бы заменить и щетки. Детали ведь копеечные, поэтому ждать их отказа, чтобы потом заниматься с ними отдельно не стоит. Конечно, для всех операций, о которых рассказывалось выше необходим хотя бы небольшой опыт. А он, как известно, дело наживное. В конце концов, чтобы его получить надо пробовать. Дерзайте!

редукторный стартер

Замена втулок стартера

При износе втулок стартера повышается нагрузка на его электродвигатель. При сильном износе якорь стартера начинает задевать за обмотку статора, что сразу «садит» аккумуляторную батарею, особенно это актуально в зимний период времени.
Последствия для стартера при работе с изношенными втулками

Если своевременно не будет произведена замена втулок стартера, то при дальнейшей эксплуатации стартера с изношенными втулками обмотки якоря и статора будут подвержены сильному нагреву, что приведет к отказу стартера. Вызвано это тем, что бакелит, которым обработаны провода обмоток начинает плавиться от большой температуры, что приводит сначала к межвитковому замыканию обмотки, а в дальнейшем и короткому замыканию и сгорании обмотки. Помимо этого, из-за повышенной нагрузки при проворачивании якоря стартера интенсивно изнашиваются щетки стартера и коллекторные пластины якоря в месте контакта со щетками, поэтому требуется преждевременная замена щеток стартера

.

Процесс замены втулок стартера

Для замены втулок стартер снимается с двигателя, разбирается и выполняется дефектовка всех его составляющих. Износ втулок можно определить по люфту вала якоря во втулке. Для этого после разборки нужно вставить вал якоря во втулку и покачать из стороны в сторону, что сразу покажет выработку. Износ втулок стартера можно определить и по следам задевания якоря за обмотку статора, где будет отчетливо видно пятна контакта якоря с обмоткой статора, что говорит о необходимости замены втулок стартера

. Проходная втулка выбивается выколоткой подходящего диаметра или любым болтом схожим по размерам с внешним диаметром втулки.

Сложнее с глухой, непроходной втулкой, которая устанавливается либо в корпусе кожуха сцепления, как при замене втулок стартера ваз 2108-09 и их модификаций, либо в глухой крышке стартера, например, стартера Мицубиси.

Для извлечения глухой втулки стартера понадобится съемник.

Самодельный съемник втулок стартера

Для его изготовления понадобится метчик для нарезания резьбы, ударная втулка(массивная), гайка и сварка. На метчик надевается ударная втулка(боек) и со второго конца метчика приваривается гайка для ограничения хода бойка. Метчик заворачивается во втулку до упора и с помощью ударов бойком втулка постепенно выходит из своего посадочного места.

За неимением съемника можно воспользоваться проверенным способом с использованием ножовочного полотна по металлу. Конец полотна обтачивается на точиле на столько, чтобы он вошел внутрь втулки стартера. Заготовленным таким образом полотном делается один или два разреза по всей длине втулки, после чего ее можно легко выковырнуть из своего посадочного места.

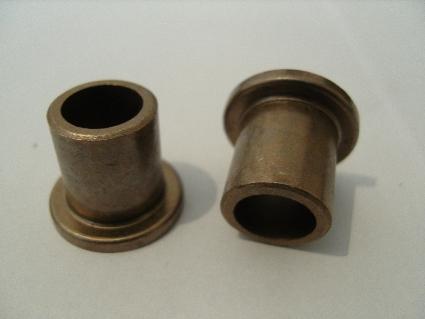

Виды втулок для ремонта стартера

Для замены выпускается ремкомпект с втулками. Обычно это втулки из металлокерамики. При работе с этими втулками нужна специальная оправка, наружный диаметр которой должен точно соответствовать диаметру отверстия втулки. При запрессовке втулок необходимо действовать аккуратно, так как сильный удар может сразу раскрошить втулку, так как металлокерамика очень хрупкая и не выдерживает ударов.

Перед установкой втулок стартера из металлокерамики их необходимо на 5-10 минут погрузить в ванночку с моторным маслом. Поры металлокерамики напитаются маслом, что послужит смазкой для втулок при их эксплуатации.

При невозможности приобрести фирменные втулки стартера, особенно это актуально для стартеров иномарок, их можно изготовить из бронзы. Для образца нужно дать токарю старые втулки и якорь статора (вал которого может иметь выработку), для изготовления втулок точно по реальным размерам.

Неисправности и их причины – диагностика без СТО

Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.

1. Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
2. Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
3. Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.
4. При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
5. Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.

Технология замены

Прежде всего необходимо отсоединить хотя бы один из проводов от аккумуляторной батареи, а также все провода от стартера. Затем нужно вывернуть нижний болт, который крепит стартер, и ввернуть его с обратной стороны для фиксации двигателя к своей передней опоре. В противном случае мотор может податься вперед. После этого требуется вывернуть остальные два болта, которые крепят стартер, и снять его с автомобиля. Как говорилось ранее, втулка встроена в картер сцепления. Для ее извлечения необходим метчик М12, а также патрон от дрели. Метчик придется вставить в патрон, затем зажать, после чего необходимо с осторожностью ввернуть его во втулку, одновременно нарезая тем самым резьбу. Большая аккуратность требуется вследствие того, что сталь метчика весьма хрупкая и даже небольшой перекос с приложенным усилием может привести к его поломке. При этом хвостовик останется в руках, а режущая часть внутри втулки. Казалось бы, ситуация безвыходная. Однако это не так. Длина втулки равна примерно 14 миллиметрам, а это означает, что на руках имеется примерно 10 или 20 мм режущей части метчика. Нужно взять обычную гайку с точно такой же резьбой М12 и навернуть ее на сломанный метчик. В ситуации когда метчик обломан так, что навернуть на него гайку не получается, можно взять соответствующей резьбы болт длиной около 10 сантиметров и выточить на нем канавки, аналогичные канавкам метчика. А можно поступить более радикально, но в то же время проще. Отправиться в магазин за новеньким метчиком. Метчик снабжен тремя канавками в которые необходимо вставить гвозди подходящего размера. Это нужно сделать таким образом, чтобы их концы выпирали за торец метчика примерно на 10 мм. Получившуюся конструкцию необходимо постараться вставить во втулку с поломанным концом метчика. Получиться может не сразу, однако при должном упорстве операция легко выполнима. После этого можно пробовать выкручивать обломок и снова пытаться вывернуть втулку. Как правило, после нескольких оборотов втулка начнет проворачиваться, и ее можно будет аккуратно выкрутить. Если же втулка сильно прикипела, то придется нарезать в ней резьбу приблизительно на 6 или 8 оборотов. После этого вынуть метчик, а на его место ввернуть подходящего размера болт и уже с его помощью вынимать втулку. Когда на ее место вставляется новая, то слегка запрессовывается.

Если замена происходит уже не в первый раз, то втулку можно довольно легко вставить рукой. Но в процессе длительной эксплуатации это может привести к тому, что она провернется в посадочном отверстии. С течением времени посадочное отверстие будет разбиваться, образуя так называемый эксцентриситет, и может произойти перекос вала стартера. Это означает, что стартер будет заедать, и двигатель завести не получится. Однако это довольно легко устраняется. Для этого необходимо определить размер так называемого эксцентриситета. Затем надо выточить либо заказать у специалиста втулку большего наружного диаметра как раз на размер эксцентриситета. Сбоку этой втулки следует напаять немного припоя. После этого втулка будет входить с маленьким натягом.

Замена передней втулки стартера ваз 2109

При замене втулки необходимо полностью разобрать стартер, так как проверить пригодность всех его деталей иначе невозможно. Всю работу можно проделать в гаражных условиях своими руками, не прибегая к помощи напарника, не используя специальные инструменты. Вам потребуются новая втулка, новые щетки, если техобслуживание давно не проводилось.

Как снять стартер?

Для работы вам пригодятся ключи на 13 (рожковые, накидные, торцовые) и ключ на 10, чтобы снять клемму с аккумулятора. Запаситесь ими перед тем, как снять стартер.

Сначала снимите минусовую клемму с аккумуляторной батареи, чтобы не получилось короткого замыкания.

Если у вашего автомобиля инжекторная система впрыска, то придется демонтировать воздушный фильтр, который находится над стартером.

Снять стартер на ВАЗ 2109 можно двумя способами: через верх и через низ. Если идете по второму пути, то придется на время избавиться от защиты двигателя. Сначала отсоединяете от втягивающего реле стартера два провода: тонкий, который необходим для питания обмотки реле, и толстый, по которому подается напряжение на сам стартер.

Первый просто вытягивается руками. Чтобы отключить второй, необходимо ключом на 13 выкрутить гайку с контакта втягивающего. Когда избавитесь от проводов, уберите их в сторону, чтобы они не мешали. Ключом на 13 теперь нужно выкрутить три гайки, которыми прикручен корпус стартера к блоку сцепления.

Если необходимо, можно воспользоваться торцовыми ключами с карданом. Но, как показывает практика, все работы проводятся без труда накидным ключом. Когда все три гайки выкручены, необходимо потянуть корпус стартера ВАЗ 2109 в правую сторону, чтобы увести со шпилек.

Теперь останется только вытянуть стартер наверх или вниз. Возможно, при вынимании его через верх потребуется немного оттянуть в сторону патрубок, идущий к радиатору системы охлаждения.

Ремонт устройства

Когда достали устройство, положите его на верстак и очистите от грязи. Сначала отсоедините втягивающее реле, которое крепится двумя болтами с головкой под отвертку.

Якорь необходимо снять с металлических пластин бендикса. Ключом на 10 открутите заднюю крышку стартера ВАЗ 2109, откроется вид на ось ротора.

На ней установлено стопорное кольцо, которое потребуется снять при помощи плоской отвертки.

Если установлен планетарный механизм, то щетки стоят параллельно корпусу стартера, а если нет, то перпендикулярно. Втулка запрессована в заднюю крышку, поэтому вам необходимо подготовиться к выпрессовке. Для того чтобы избавиться от старой втулки, вам потребуются молоток и оправка подходящего диаметра. Приставляете ее к детали и резкими ударами выгоняете из посадочного места.

Где находится предохранитель на прикуриватель лада калина

Здесь главное — это баланс, так как чрезмерное усилие может стать причиной того, что по крышке пойдет трещина. А заменить ее ничем не получится, если только удастся найти похожий стартер ВАЗ. Установку новой втулки необходимо проводить в обратном порядке. Оцените, нужна ли замена щеток. Если да, то замените их, ламели на коллекторе очистите при помощи тонкого кусочка металла.

Как проверить стартер ВАЗ 2109 и правильность сборки? Попробуйте сначала подключить его напрямую к аккумуляторной батарее. Ровная и спокойная работа скажет вам о том, что сборка проведена правильно, никаких неточностей в процессе работы не было допущено. Если все собрано так, как следует, можно устанавливать стартер на место.

Если же в процессе разбора выяснилось, что имеют место серьезные дефекты (разрушение корпуса, обмоток), то необходима замена стартера ВАЗ на аналогичную модель.

Стоит отметить, что наиболее эффективными в работе считаются механизмы с планетарными редукторами: у них обороты выше, следовательно, запуск осуществляется намного проще.

Сборка производится в порядке, обратном тому, в котором происходило снятие стартера ВАЗ. Не забудьте по завершении установить на место воздушный фильтр и клемму аккумулятора.

Безотказная работа стартера обеспечивается слаженной работой всех узлов и механизмов, выход из строя которых влияет на работу автомобиля.

Более всех подвержены износу детали, на которые воздействует механические нагрузки, к таким относятся: бендикс, якорь и подшипники.

Подвижная часть якоря состоит из вала, который вращается в двух металлокерамических втулках, пропитанных маслом. Одна из втулок запрессована в заднюю крышку стартера, другая вмонтирована в картер сцепления.

Как снять стартер?

Для работы вам пригодятся ключи на 13 (рожковые, накидные, торцовые) и ключ на 10, чтобы снять клемму с аккумулятора. Запаситесь ими перед тем, как снять стартер. Сначала снимите минусовую клемму с аккумуляторной батареи, чтобы не получилось короткого замыкания. Если у вашего автомобиля инжекторная система впрыска, то придется демонтировать воздушный фильтр, который находится над стартером.

Снять стартер на ВАЗ 2109 можно двумя способами: через верх и через низ. Если идете по второму пути, то придется на время избавиться от защиты двигателя. Сначала отсоединяете от втягивающего реле стартера два провода: тонкий, который необходим для питания обмотки реле, и толстый, по которому подается напряжение на сам стартер.

Первый просто вытягивается руками. Чтобы отключить второй, необходимо ключом на 13 выкрутить гайку с контакта втягивающего. Когда избавитесь от проводов, уберите их в сторону, чтобы они не мешали. Ключом на 13 теперь нужно выкрутить три гайки, которыми прикручен корпус стартера к блоку сцепления.

Если необходимо, можно воспользоваться торцовыми ключами с карданом. Но, как показывает практика, все работы проводятся без труда накидным ключом. Когда все три гайки выкручены, необходимо потянуть корпус стартера ВАЗ 2109 в правую сторону, чтобы увести со шпилек.

Замена втулки на стартере,ваз 09.

Теперь останется только вытянуть стартер наверх или вниз. Возможно, при вынимании его через верх потребуется немного оттянуть в сторону патрубок, идущий к радиатору системы охлаждения.

Замена втулки на стартере ,ваз 09 часть2

Снятие и замена втулок стартера на ВАЗ 2108, 2109, 21099 – Avtochanel

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

1. Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
2. Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
3. Отключите разъем проводов от вывода втягивающего реле стартера.
4. Открутите крепежную гайку с контактного болта реле, снимите провод.
5. Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
6. 2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
7. Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.

Здравствуйте, из данной статьи Вы узнаете, как заменить втулки стартера на автомобилях ВАЗ 2108, 2109, 21099. Стартер на данных моделях автомобилей имеет 2 втулки, одна из них располагается в задней крышки корпуса стартера, а вторая в картере сцепления. Чаще всего изнашивается втулка именно в картере сцепления.

Когда одна из втулок стирается, из под капотного пространства может раздаваться посторонний шум, особенно со стороны коробки и стартера. Этот шум вызван тем, что вал якоря вращается с некоторой, несвойственной ему амплитудой, из-за люфта во втулке. Для начала снимаем стартер с автомобиля. Теперь визуально определите состояние втулок. Для замены втулки в задней крышке стартера, просто выбиваем старую втулку и устанавливаем новую

Если новая втулка тяжело заходит, то ее нужно обработать наждачкой, тем самым уменьшив ее внешний диаметр, если заталкивать втулку с большой силой, то корпус крышки может лопнуть. С заменой втулки в картере сцепления ситуация обстоит сложнее. Сквозного отверстия здесь нет и выбить втулку не получится.

Теперь закручиваем метчик во втулку и дергаем за ручку метчика, либо выбиваем ее с помощью надетой обоймы

Перед тем, как устанавливать новую втулку на место, посмотрите свободно ли в нее входит вал стартера, если с трудом, то лучше увеличить внутренний диаметр втулки до ее установки, так как обычно при запрессовки втулки на место ее диаметр немного уменьшается.

Avtochanel

Не работает стартер на ВАЗ 2109, что делать?

Конструкция стартеров на ВАЗ 2109 отличается достаточно неплохими показателями надежности. Но по мере эксплуатации и с течением времени они все равно выходят из строя.

Внешний вид устройства

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел

Особенности

По нему через четыре щетки передается постоянный ток

Муфта свободного хода с шестеренкой

Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля

Служит для выдвижения бендикса с шестеренкой при включении электроприбора

Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Пособие по ремонту стартера

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

• Во время запуска двигателя возникает необычный шум;
• Полное отсутствие или медленное вращение стартера;
• Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
• Агрегат вращается с бендиксом, но потом сцепление разрывается;
• Поворачивая ключ в замке зажигания, наступает тишина.

Проверка демонтированного узла
Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов. Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер.

Диагностика

Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.

1. Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
2. Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
3. Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.
4. При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
5. Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

1. Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
2. Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
3. Отключите разъем проводов от вывода втягивающего реле стартера.
4. Открутите крепежную гайку с контактного болта реле, снимите провод.
5. Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
6. 2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
7. Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Ремонт стартера на ВАЗ 2109 своими руками: схема, разборка, замена втулки

Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

• Щетки;
• Якорь;
• Обгонная муфта;
• Тяговое реле;
• Втулки.

Теперь обо всем поочередно.

Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

1. Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
2. Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
3. Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
4. Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
5. Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
6. Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

Если со щетками все хорошо, следующим подозреваемым будет якорь.

1. Снимите корпус со стартером.
2. На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
3. При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
4. Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.

Обгонная муфта

Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.

Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.

1. Снимите стопорное кольцо, расположенное возле обгонной муфты.
2. Снимите ограничительное кольцо.
3. Демонтируйте пластиковый упор рычага, что позволит достать якорь.
4. Достаньте промежуточную опору с вала.
5. Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.

Бендикс или обгонная муфта

Тяговое реле

Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.

• Чтобы снять реле, открутите два винта, расположенные спереди;
• Приподнимите реле, отсоедините от рычага якорь;
• Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.

Втулки

При чрезмерном износе втулок не редко нарушается работоспособность стартера. Это обусловлено материалом, из которого они изготовлены — латунь, бронза или медь. Контакт с более прочным металлом провоцирует износ.

Втулки

1. В случае со стартером ВАЗ 2109 мы имеет одну втулку, расположенную в задней крышке, а также вторую, которую вы найдете в картере сцепления.
2. Определить наличие дефектов можно визуально. Если на элементах есть сколы, трещины, задиры, прочие дефекты, это говорит об износе.
3. Попробуйте перемещать поперечно вал стартера. Если ощущается заметный люфт, втулки стартера износились и им нужна замена.
4. Планируя замену задней втулки, рекомендуется одновременно поменять и саму крышку.
5. Передняя втулка извлекается из картера метчиком нужного размера. Закрутите метчик, как резьбу, и уперевшись им в дно отверстия, втулка постепенно начнет выходить со своего места.
6. Прежде чем поставить новую втулку, обработайте внутреннюю поверхность гнезда посадки моторным маслом.

Собирая стартер обратно после ремонта, наиболее значимым советом будет очистка поверхностей от загрязнений. Это позволит существенно продлить срок службы отремонтированного агрегата и избежать поломок в ближайшем будущем.

Приготовьтесь к тому, что попытки отремонтировать стартер не дадут ожидаемого эффекта. В этом случае лучше заменить его полностью или обратиться на проверенный автосервис.

Загрузка …

Ремонт

Какая бы конструктивная деталь не вышла из строя в составе стартера, без его снятия и полной разборки ремонт невозможен. Перед тем, как демонтировать стартер лучше всего зарисовать схему его подключения, а не надеяться на память, как-никак, а у стартера пять положительных выходов и все необходимо правильно впоследствии подключить.
На «девятке» стартер расположен на картере механизма

сцепления на левой стороне двигателя.

• Первый шаг
  при снятии стартера – отключение его от «массы» и от бортовой сети запитки. Затем снимаются все разъемы;
• Гайки крепления в количестве двух штук находится в нижней части двигателя под защитой картера, которую необходимо снять;
• Последняя, третья гайка крепления, расположена в верхней части моторного отсека, после скручивания которой, корпус стартера изымается из картера;
• После этого начинается поэтапное тестирование механизмов. Начинать его нужно с реле, подав на управляющие контакты 12 вольт. При нормальной работе муфта сдвигается;
• Затем проверяются щетки (их высота не должна быть меньше 20 мм), целостность обмотки и коллектора. Не должно быть следов сильного нагара, которые свидетельствуют о наличии пробоя в обмотке.

Как можно заключить из вышеприведенных манипуляций, снятие и замена втулки стартера ВАЗ 2109 не относится к простому ремонту, поэтому хотя бы один раз их желательно произвести при чутком руководстве опытного специалиста, чтобы не пришлось затем производить полную замену стартера на СТО.
