Подготовка к правильной настройке света фар

Если вы решились выполнять регулировку фар самостоятельно домашних условиях, необходимо делать это либо в темное время суток, либо в пасмурную погоду. Это позволит значительно лучше определять углы установки оптики на глаз. Кроме того, потребуется выполнить несколько подготовительных действий:

• провести диагностику подвески, чтобы убедиться в ее исправности. Все неполадки лучше сразу устранить, чтобы добиться максимально точных результатов настройки;
• проверить давление в колесах и, если понадобиться, накачать их до нужного уровня;
• на водительское место поместить груз весом 50-80 килограммов;
• демонтировать облицовку оптики;
• полностью заправить машину, а также закрепить на специально предназначенных местах необходимый груз – домкрат, запасное колесо, используемый в поездках инструмент.

На следующем этапе вам потребуется выполнить разметку экрана. В его качестве может использоваться заранее подготовленный лист фанеры длиной 1,7-2 метра и высотой 1 метр. Кроме того, выполнять регулировку можно перед сплошной стеной или перед воротами гаража. Для максимально точной настройки желательно разметить экран таким образом, как это показано на схеме выше. Впрочем, можно обойтись и без этого, однако в данном случае вы вряд ли будете уверены в высокой точности проведения процедуры.

Замена блок-фар на ВАЗ 2105

Как настроить свет фар на ВАЗ-2106

Если вы делали разметку по схеме, то необходимо, чтобы расстояние между отметками, совпадающие с центрами наружной оптики, составляло 118 сантиметров. Добившись этого, выполняем перечисленные ниже действия:

• закрываем одну из фар тканью или картоном и активируем ближний свет;
• с помощью крестовидной отвертки крутим винт регулировки таким образом, чтобы горизонтальная граница светового пучка совпадала с нижней линией на фанере или на стене;
• посредством другого регулировочного винта добиваемся того, чтобы точка пересечения наклонной и горизонтальной границ совпала с вертикальной линией центра оптического оборудования;
• повторяем процедуру для другой наружной фары автомобиля, предварительно закрыв картоном или плотной тканью уже отрегулированную оптику;
• включаем дальний свет, закрываем обе наружные фары и добиваемся, чтобы пучки света внутренней оптики совпадали с соответствующими линиями на экране.

Как видите, все довольно просто. Регулировочные винты дают возможность отцентровать свет фар, исключить ситуацию, в которой оптика будет освещать дорожное покрытие или пространство высоко над машиной. Специальный винт, расположенный непосредственно над фонарями, позволяет легко настроить положение светового пучка по вертикали.

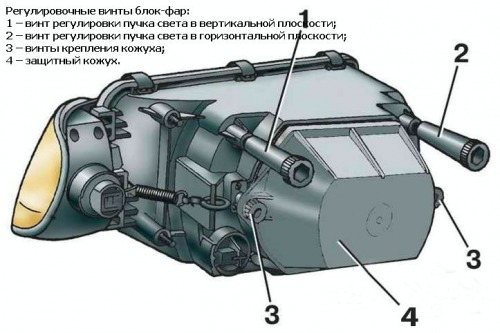

Располагаются регулировочные винты в специальных посадочных местах, расположенных под рамкой. Именно поэтому необходимо снимать облицовку – это дает возможность получить доступ к ним.

Если у вас что-то не получается, то не стоит расстраиваться. В любой момент вы можете воспользоваться услугами профессионалов, которые с помощью специального оборудования выполнят регулировку света фар с высочайшим уровнем точности.

Как Отрегулировать Фары На Ваз 2107

Как настроить огни на ВАЗе 2107?

Правила гласят: направление лучей фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречных транспортных средств не были ослеплены при пересечении фар ближнего света. Как настроить карбюратор ВАЗ 2107, устройство карбюратора, его основные системы. Как отрегулировать Как отрегулировать карбюратор ВАЗ для двигателей ВАЗ 2103 и ВАЗ 2106. Это раскладка экрана для правильной регулировки фар автомобиля ВАЗ 2107. Вертикальные линии A и B — это вертикальные линии, указывающие расположение центров ламп ближний свет левый и правый свет; С — горизонтальная линия, указывающая расположение ламп ближний свет огни; D — линия, обозначающая высоту горизонтальной границы световых лучей; О — осевая линия; J — расстояние между лампами ближний свет огни; h — расстояние от поверхности платформы, на которой установлен автомобиль, до ламп ближний свет фары. Чтобы правильно выполнить работу по регулировке фар на автомобиле ВАЗ 2107, Вам нужна плоская вертикальная поверхность (для этого идеально подойдет стена в гараже) и помощник (или груз весом около 75 кг). Теперь мы будем следить за последовательностью работ по регулировке фар на автомобиле ВАЗ 2107.

1. Перед регулировкой обязательно подготовьте машину: полностью заполните и загрузите запасное колесо и домкрат с помощью набора инструментов (стандартное оборудование). Как самостоятельно отрегулировать фары на Camry 40. Если у вас проблемы с плохим освещением, не спешите покупать новую оптику. Затем установите машину на горизонтальной плоской платформе на расстоянии 5 м перпендикулярно экрану (выбранная стена).
2. Установите необходимое давление в шинах.
3. Мы отмечаем экран (см. Первое фото). Примените верхнюю горизонтальную линию C на высоте центральных огней автомобиля от поверхности платформы, на которой он установлен. Суть регулировки юстировки на ВАЗ 2107, как аддитивная ось графика. Багажник на крышу ВАЗ 2107 со стороной для увеличения транспортной площади. Анодированный алюминиевый багажник. Вторая линия D находится на 75 мм ниже первой линии. Вертикальная линия O должна совпадать с плоскостью симметрии транспортного средства, а линии A и B должны проходить параллельно линии O через точки E, соответствующие центрам фар. двигатель типа ваз 2103 или 2106, как отрегулировать карбюратор на карбюратор. Расстояние J между мгновенные светильники автомобильная фара ваз 2107 936 мм.
4. Установить рычаг управления фар в положение I (справа)
5. Помощник сидит на месте водителя или груз укладывается.
6. Включите фары.
7. Каждая фара регулируется отдельно. Для этого закройте одну фару куском картона или ткани.
8. Поворачивая регулировочный винт, расположен на задней панели устройства огни с боковые указатели поворота, мы достигаем комбинации верхней горизонтальной границы светового луча с нижней линией на экране (E — E).
9. Поворачивая второй регулировочный винт, мы достигаем выравнивания разрушения верхней границы светового пучка с вертикальной линией (точка E).
10. Аналогично настраиваем вазы на автомате 2107 другая фара.

регулируемый огни на вазе 2107

LCD страница () группа LCD () Instagram.

Регулировка фар ВАЗ. а также как отрегулировать карбюратор ВАЗ, установленный на ВАЗ 2105, как это сделать. Сегодня у него есть колесная шпилька. Hyundai Solaris Как поменять фары. Как снять стартер на ВАЗ 2101. 2107 | ВД-Profi. Настройки: как установить карбюратор на ВАЗ 2106. Сделай сам!

Привет, ребята, работа идет немного. Ребята, вот моя группа, которую вы можете добавить и выйти, каковы основные идеи этого.

На самом деле все намного проще. Регулировка фар самостоятельно поможет вам, только если вы сделаете это для себя. Гарантирует, что вы пройдете ТО. Поэтому обращайтесь в автосервис. Стоимость данной услуги колеблется от 300 до 500 рублей. Это относительно недорого.

Описание процесса регулировки света автомобильных фар

Для того чтобы ответить на вопрос: «Как правильно отрегулировать фары?», — автолюбитель должен выбрать подходящее место и подготовить универсальный инструмент: крестовидные и круглые отвертки, шуруповерт, мел, линейку. В качестве площадки для работы подходит гаражное помещение или любая территория, где имеется вертикальная стена, подходящая для разметки. Главное условие — возможность отъехать на расстояние, требуемое для регулировки. Как правило, оно находится в пределах 5—10 метров. Конкретная величина указана в техническом паспорте на автомобиль.
Процесс происходит в темное время суток.

Смысл процедуры, отвечающей на вопрос: «Как отрегулировать фары?», — состоит в том, чтобы в статичном режиме имитировать работу линз машины при движении по дороге.

1. Для начала автомобиль подъезжает близко к стене. Включается режим ближнего света. На вертикальной плоскости мелом отмечают центры от следов двух фар. Расстояние между ними делят пополам и ставят третью точку. Через 3 отметки проводят сначала одну линию. Затем на расстоянии 75 мм вниз — чертится вторая горизонталь.
2. Разметку стены продолжают посредством трех вертикальных линий, проходящих через указанные 3 точки.
3. Дальше автомобиль отъезжает на указанное в паспорте расстояние. Снова включают оптику.
4. Граница светового потока от автомашины должна совпадать с нижней горизонтальной линией. Точка вознесения светового потока вверх обязана быть там, где линии пересекаются. Угол излома светового пучка указан на наклейке под капотом, а также в паспорте.
5. Регулировка света фар производится по очереди с каждым из оптических приборов. Куском фанеры (или картоном) закрывается то один, то другой фонарь. Приподнимается и поворачивается каждый из фонарей при помощи кручения винтов: в горизонтальной и вертикальной плоскостях.

Проверка и регулировка света фар

В автомобиле огромное значение имеют световой режим движения, качество регулировки света фар и умение правильно пользоваться фарами.

При каждом техническом обслуживании целесообразно убедиться в правильности установки фар. Это имеет смысл, так как при езде не всегда можешь заметить отклонения от нормы. Обращаешь внимание лишь тогда, когда видимость значительно ухудшилась.

Для регулировки света фар необходимо проверить давление в шинах и установить автомобиль на ровной горизонтальной площадке. В 5 метрах от автомобиля, перпендикулярно его оси, следует установить экран, причем установить его так, чтобы исключить блики от солнца.

Поверхность экрана должна быть матовой. Экран легко изготовить самому. На куске фанеры или жесткого картона начертите две вертикальные линии А и В (рис. а) по осям фар на расстоянии 1180 мм., которое соответствует межцентровому расстоянию фар (экран для фар автомобилей ВАЗ 2101, 2102).

Порядок регулировки

Весь процесс можно разбить на три части:

• Разметка ламп
• Разметка на стене
• Настройка ламп ближнего света

Из этой статьи вы узнаете, как выполнить настройку и регулировку фар собственноручно. Перед началом работы обязательно нужно проверить следующие узлы вашего авто: пружины подвески, давление в шинах, размеры шин, так как от их состояния напрямую зависит направление света. Если эти детали неисправны, то это может повлиять на угол и качество регулировки.

Что потребуется?

• Мел, светящаяся лента либо что-то другое для разметки
• Ровная стена
• Не менее 8 метров вертикальной поверхности перед стеной

В первую очередь нужно разметить экран регулировки. Поскольку каждый автомобиль имеет свои особенности строения кузова, то и разметка для каждого авто индивидуальна. Однако в некоторых случаях применимы так называемые универсальные методы разметки машины.

Разметка и процесс регулировки

Поставьте машину вплотную к стене или вертикальной поверхности, а затем отметьте на ней следующие данные: центр авто и центральные оси ламп:

Теперь поставьте машину на расстоянии 7,5 метров и проведите на стене линию соединяющую центры ламп. Проведите через центр автомобиля и точки центров ламп вертикальные линии. Также необходимо провести горизонтальную линию на 7,62 см ниже линии, которая соединяет центры ламп:

Если все сделано правильно, то экран вашей разметки будет подобен тому, что показан на рисунке выше. Теперь включите фары ближнего света и настройте их так, как показано на этой схеме:

Как отрегулировать автомобильные фары своими руками?

Одним из весомых факторов, обеспечивающих безопасность движения на дороге, является уровень освещенности проезжей части и четкость границ пешеходной зоны. Особенно важны параметры правильного светоиспускания агрегата для темного времени суток. О необходимости корректировки светового потока опытный водитель догадается сам. Новичкам автодела подскажут участники движения, мчащиеся по встречной полосе. Двумя мигающими сигналами дальнего света они известят о том, что свет «бьет» в глаза. Регулировка фар своими руками должна проводиться периодически, как минимум через 50 тысяч пройденной трассы.

Регулировка света фар на ВАЗ 2103, ВАЗ 2106

Добро пожаловать! Свет фар – иногда бывает едёшь по трассе и в глаза очень сильно слепит проезжающая мимо машина, но тот кто сидит за рулём данного автомобиля вряд ли задумывается над тем, хорошо ли другие водители воспримут его задранные вверх фары, поэтому чтобы такого не было как говориться нужно всегда начинать сперва с себя, а потом уже переходить к другим людям. Так на чём мы остановились: “Ах да задранные вверх фары”, так вот не каждый владелец знает как регулировать фары на своём автомобиле, поэтому в большинстве случаев людям приходиться ездить на низко опушенных фарах из-за чего очень плохо видно дорогу, или на сильно поднятых фарах, поэтому чтобы вы в дальнейшем могли менять направление света которые дают передние фары, то для этого прочтите данную статью где в подробностях описывается весь процесс регулировки.

Примечание! Для регулировки света фар, вам нужно будет взять с собой: Отвёртку, а так же тёмную тряпку для того чтобы закрыть ею одну фару, при настройке другой, так как все фары регулируются по штучно, а не целиком!

А так же для регулировки нужно будет запастись: Обычным мелом для того чтобы нанести разметку на какое либо сооружение, но это по усмотрению, так как фары так же можно настраивать и на глаз!

Краткое содержание:

Фары ВАЗ 2106: правила установки и эксплуатации

Автомобиль ВАЗ 2106, который простоял на конвейере ни много ни мало 30 лет, относится к числу наиболее востребованных транспортных средств среди когда-то советских, а впоследствии российских автолюбителей. Как и большинство первых моделей ВАЗ, «шестёрка» создавалась в тесном сотрудничестве с итальянскими конструкторами. Шестая модель ВАЗ представляла собой обновлённую версию 2103, вследствие чего имела близкую к ней оптику: единственным внешним отличием стало изменённое обрамление фар. В чём состоят особенности передней оптики ВАЗ 2106 и как придать актуальность фарам «шестёрки»?

Какие фары используются на ВАЗ 2106

Учитывая то, что производство ВАЗ 2106 окончательно прекратилось ещё в 2006 году, легко предположить, что многим деталям и элементам конструкции автомобиля, который продолжает активно эксплуатироваться российскими автолюбителями, может потребоваться замена. В полной мере это касается фар: заводская оптика ВАЗ 2106 в большинстве случаев свой ресурс исчерпала, но она достаточно легко заменяется новыми, более актуальными составляющими, прежде всего альтернативными лампами и стёклами.

Лампы

Штатные лампы чаще всего заменяют биксеноновыми или светодиодными.

Биксенон

Использование ксеноновых ламп сегодня принято считать одним из наиболее совершенных вариантов наружного освещения как импортных, так и отечественных автомобилей, в том числе ВАЗ 2106. Колба ксеноновой лампы заполнена газом, который и создаёт свечение после того, как на электроды будет подано высокое напряжение. Розжиг и штатная работа ксеноновой лампы обеспечиваются специальными электронными блоками, вырабатывающими напряжение требуемой величины. Биксеноновая технология отличается от ксенона тем, что предусматривает ближний и дальний свет в одной лампе. В числе преимуществ ксенона перед другими типами автомобильного освещения чаще всего упоминается долговечность таких ламп, их экономичность и эффективность. Недостаток ксенона — высокая стоимость.

При установке биксенона на ВАЗ 2106 можно заменить как все четыре фары, так и две из них, например, наружные (т. е. ближний свет). Чтобы почувствовать разницу между штатной и вновь установленной оптикой, чаще всего бывает достаточно двух биксеноновых ламп: уровень освещения становится таким, что отпадает необходимость покупать ещё один довольно дорогой комплект.

Как отрегулировать свет фар на ВАЗ 2103, ВАЗ 2106?

Примечание! Перед тем как начать регулировку, обязательно дождитесь тёмного времени суток, или же если нет такой возможности тогда произведите регулировку фар в каком либо тёмном помещёнии, допустим в гараже, но при этом автомобиль должен будет стоять только лишь ровно, а на месте водительского кресла должен сидеть человек вес которого составляет около 75 кг и при регулировки давление в колёсах так же должно быть приведено в норму!

Регулировка: 1) Для того чтобы отрегулировать передние фары, подумайте сперва с каких именно фар вы начнёте свою регулировку, с внутренних (нижний-верхний рисунок) или же с наружных (нижний-нижний рисунок).

2) Допустим с фарами вы разобрались, после чего на каком либо сооружении начертите обычным мелом вот такую вот схему для регулировки наружных фар:

Или же вот такую вот, для регулировки внутренних фар:

Примечание! Координаты на данных схемах: цифра 1 – это горизонтальная линяя которая соответствует центру фар. 2, 3- это линия которая проходит через центры световых пятен. А и В, С и Е так же вертикальные линии которые соответствуют центрам света фар. А буква О – это осевая линия!

Инструкция по регулировке фар ВАЗ 2110

Потребуется ровная площадка, возле нее должна стоять стена, на которую свет будет падать под углом в 90 градусов.

1. Поставить автомобиль в 5 метрах от стены.
2. Нанести на стену рисунок, аналогичный приведенному на фотографии.

1. Вертикальные линии – осевая О, А, В, идущие через точки Е, должны находиться в соответствии с центром фар.
2. Линии должны быть симметричны осевой линии автомобиля.
3. На уровне середины фар, если измерять от пола, нужно провести линию, а на 6,5 сантиметров ниже нарисовать еще одну, которая будет соответствовать центрам световых пятен.
4. Если имеется гидрокорректор фар, его ручку требуется установить в положение, при котором автомобиль ВАЗ 2110 находится под нагрузкой водителя.
5. Включить ближний свет, поочередно закрывать фары картоном или плотной тканью. Нужно начинать с правой фары.
6. Регулировать свет фар ВАЗ 2110 нужно специальными регулировочными винтами 1 и 2, показанными на фотографии.

В случае совпадения верхней черты световых пятен с линией 2, и совпадения точек наклонного и горизонтального участков световых пятен с точками Е, можно быть уверенным, что регулировка фар произведена успешно.

Регулировка фар

Выходящие с конвейера автомобили ВАЗ 2106 попадают в руки автовладельцев с отрегулированной заводской оптикой. Однако в процессе эксплуатации регулировки могут нарушиться, вследствие чего снижается безопасность и комфортность управления автомобилем. Чаще всего вопрос регулировки фар возникает после аварий или ремонтов, связанных с заменой деталей кузова, пружин, стоек подвески и т. д.

Существует несколько способов регулировки фар ВАЗ 2106, наиболее предпочтительным из которых является регулирование с помощью высокоточных оптических стендов. Действие таких приборов основано, как правило, на фокусировке пучка света (исходящего от фары автомобиля) оптической линзой на подвижном экране с регулировочной разметкой. С помощью стенда можно не только установить необходимые углы наклона световых пучков, но и измерить силу света, а также проверить техсостояние фар.

Если нет возможности отрегулировать фары в специализированной мастерской с помощью оптического стенда, это можно сделать и самостоятельно. Для регулировки потребуется горизонтальная площадка, длина которой составит около 10 м, ширина — 3 м. Помимо этого, нужно подготовить вертикальный экран (это может быть стена или фанерный щит размером 2х1 м), на который будет нанесена специальная разметка. Прежде чем приступать к регулировке фар, следует убедиться в том, что давление шин соответствует норме, а на водительском сидении разместить груз весом 75 кг (или посадить помощника). После этого необходимо:

1. Разместить автомобиль строго напротив экрана на расстоянии 5 м от него.
2. Выполнить разметку на экране, прочертив горизонтальную линию через точки, совпадающие с центрами фар, а также дополнительные горизонтали, которые должны проходить через центры световых пятен (отдельно для внутренних и наружных фар — на 50 и 100 мм ниже основной горизонтали соответственно). Начертить вертикальные линии, соответствующие центрам внутренних и наружных фар (расстояние между центрами внутренних фар — 840 мм, наружных — 1180 мм).

Регулировка фар автомобилей ВАЗ

Целью регулировки фар является обеспечение формирования ими светового потока таких направления и формы, чтобы, с одной стороны, обеспечить хорошее освещение дороги перед машиной, а с другой — исключить ослепление водителей всех транспортных средств, движущихся по встречной полосе, даже в том случае, если включён дальний свет фар.

Регулировка фар на различных моделях автомобилей ВАЗ выполняется различными способами, в силу применения в них фар различных конструкций. Независимо от того, в какой машине предстоит регулировать фары, важно подметить, что правильное положение фар даже после безупречной регулировке может нарушиться при изменении таких, казалось, бы никак не влияющих на фары параметров, как давление в шинах и настройка амортизаторов. Все эти узлы должны быть приведены в нормальное состояние до начала работ по регулировке фар, и в дальнейшем поддерживаться в таком состоянии.

Независимо от того, фары какой машины регулируются, начинается эта процедура с набора подготовительных операций. Для этого накачивают все её шины до номинального давления, а на сидение водителя присаживается помощник, вес которого максимально близок к 75 килограммам. Машину ставят на расстоянии пяти метров от светлой стены, которую размечают особым образом. Рисунок разметки зависит от модели машины. Участок, где производится регулировка, должен быть строго горизонтальным.

У машины ВАЗ-2101, также известной, как «копейка», используя крестообразную отвёртку, снимают круглые металлический ободы, крепящие фары, и включают фары на ближний свет. Закрывают одну из фар, а на другой поворачивают специальные винты, один из которых перемещает фару в горизонтальном направлении, а другой — в вертикальном. Эту регулировку выполняют до тех пор, пока границы светового пятна от света, излучаемого фарой, не совпадут с линиями разметки, указанными в руководстве. Затем открывают ранее закрытую фару и закрывают уже отрегулированную. Операцию повторяют и для неё, учитывая, что рисунки светового пятна для левой и правой фар различаются. Теперь обода фар можно установить на место. В машинах ВАЗ-2103 и ВАЗ-2106 применяются отдельные фары для дальнего и ближнего света. Каждую из них придётся отрегулировать отдельно, поэтому общее количество операций увеличится с двух до четырёх. Различается и рисунок разметки.

Принцип регулировки фар автомобиля ВАЗ-2121 — всем известной «Нивы» — ничем не отличается от такового для «копейки», с той лишь разницей, что для этого применяется иной рисунок разметки экрана.

А вот для владельцев машины ВАЗ-2105 регулировка фар является более простой операцией, поскольку не требуется снимать с фар обода. Достаточно открыть моторный отсек, поскольку винты, которыми регулируются фары, доступны оттуда. Рисунок экрана для регулировки фар этой машины также различается. У машин ВАЗ-2115, ВАЗ-2114 регулировка фар также производится из моторного отсека по экрану с несколько иным рисунков. Важным отличием этих машин от предыдущих является наличие гидрокорректора фар. Его перед выполнением регулировки следует не забыть установить в положение, соответствующее наличию в салоне лишь водителя без пассажиров. По материалам

Порядок регулировки

Весь процесс можно разбить на три части:

• Разметка ламп
• Разметка на стене
• Настройка ламп ближнего света

Из этой статьи вы узнаете, как выполнить настройку и регулировку фар собственноручно. Перед началом работы обязательно нужно проверить следующие узлы вашего авто: пружины подвески, давление в шинах, размеры шин, так как от их состояния напрямую зависит направление света. Если эти детали неисправны, то это может повлиять на угол и качество регулировки.

Что потребуется?

• Мел, светящаяся лента либо что-то другое для разметки
• Ровная стена
• Не менее 8 метров вертикальной поверхности перед стеной

В первую очередь нужно разметить экран регулировки. Поскольку каждый автомобиль имеет свои особенности строения кузова, то и разметка для каждого авто индивидуальна. Однако в некоторых случаях применимы так называемые универсальные методы разметки машины.

Разметка и процесс регулировки

Поставьте машину вплотную к стене или вертикальной поверхности, а затем отметьте на ней следующие данные: центр авто и центральные оси ламп:

Теперь поставьте машину на расстоянии 7,5 метров и проведите на стене линию соединяющую центры ламп. Проведите через центр автомобиля и точки центров ламп вертикальные линии. Также необходимо провести горизонтальную линию на 7,62 см ниже линии, которая соединяет центры ламп:

Если все сделано правильно, то экран вашей разметки будет подобен тому, что показан на рисунке выше. Теперь включите фары ближнего света и настройте их так, как показано на этой схеме:

В самом процессе регулировки нет ничего сложного, вам лишь нужно покручивать регулировочные винты для достижения лучшего результата. Регулировочные винты находятся на задней части фар. Вышеуказанный способ работает для фар с совмещенным ближним и дальним светом. Это значит что при настройке ламп ближнего света, дальний будет настроен автоматически. Для фар с раздельным дальним светом, настройка и разметка экрана несколько другая:

Регулируя лампы ближнего света, можно придерживаться схемы описанной выше, лампы дальнего света будут иметь ровную окружность с центром D:

Следуя этой инструкции, свет фар вашего автомобиля будет настроен правильно, и вы можете не беспокоиться о том, что слепите водителей встречного потока. Также стоит отметить, что идеального размещения пучков света без специального оборудования достичь невозможно.

Неисправности и ремонт фар

Неприятной особенностью фары на ВАЗ остается постепенное снижение качества света. В 70 % случаев водители замечают, что лампы перестали нормально светить, когда стекло на фаре уже помутнело на 30 — 40 %. Помутнение колбы на галогеновой лампе — вторая причина снижения освещенности. Если в автомобиле перестали гореть лампы габаритов, головного освещения, причин может быть несколько:

1. Перегорела сама лампочка.
2. Вышел из строя предохранитель или блок предохранителей.
3. Перегорание, разрыв электропровода.
4. Окисление наконечников контактов, ток не проходит по цепи.
5. Ослабление крепежа электропровода.
6. Поломка реле переключения или окисление конкретного контакта подрулевого переключателя наблюдается, если нет переключения с дальнего света на ближний и наоборот.

На шестерку устанавливается трехрычажный переключатель для регулировки головного освещения. Если западают и не фиксируются рычаги — деталь необходимо заменить.

Как разобрать фару

Разбор проводится за 10 минут. Стекло приклеено к отражателю, необходимо разогреть герметик, который держит по периметру блок, затем плоской отверткой или ножом поддеть стекло и вынуть элемент. Установка стекла проводится на мягкий клей в обратном порядке.

Некоторые водители греют фару феном, лампой, на паровой бане. Если использовать лампу есть вероятность перекалить стекло. Акриловые детали могут дополнительно помутнеть, если температура превысит 70 градусов.

Замена лампочек

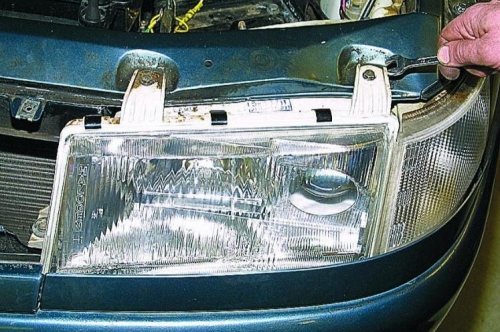

Замена лампочек ближнего света начинается с демонтажа облицовки передней фары. Пластиковую накладку необходимо поддеть отверткой и снять с посадочного места. Блок расположен ближе к краю автомобиля, проводится по этапам.

Перед началом любых работ, связанных с заменой ламп, проверкой электропроводки, ремонтом фары необходимо снять минусовую клемму с АКБ:

1. Ослабить три крепежных винта, удерживающих обод фары. Не выворачивать винты полностью.
2. Взять фару в руку, повернуть ослабленный обод, винты должны выйти с пазов.
3. Снять обод, вынуть рассеиватель, элемент удерживается ободом и выпадает вместе с ним.
4. Вытащить фару с колодкой из ниши, снять штекер питающего электропровода.
5. Отсоединить фиксатор.
6. Вытащить отработанную лампочку с фары.

Установить новую деталь и провести сборку фары в обратном порядке. После монтажа нового элемента обязательно провести коррекцию геометрии светового луча.

Будет полезно: Замена ремня грм на лада приора 16 клапанов: инструкция с видео

Корректор фар и ремонт

Корректор светового потока, или проще — корректор фар, позволит отрегулировать головное освещения если у автомобиля изменился дорожный просвет за счет нагруженного багажника. В этом состоянии автомобиль наклоняется назад, свет дальних фар теряет корректировку, слепит водителей встречного транспорта и не освещает первые 10 метров перед авто. Свет ближних ламп плохо освещает обочину, рассеивается.

Регулировка фар Ваз 2106

Электросхема включения фар Ваз 2106: 1 – фары; 2 – блок предохранителей; 3 – спидометр с сигнализатором включения дальнего света фар; 4 – реле включения ближнего света фар; 5 – переключатель света фар; 6 – реле включения дальнего света фар; 7 – генератор; 8 – выключатель наружного освещения; 9 – аккумуляторная батарея; 10 – замок зажигания.

Схема регулировки фар Ваз 2106

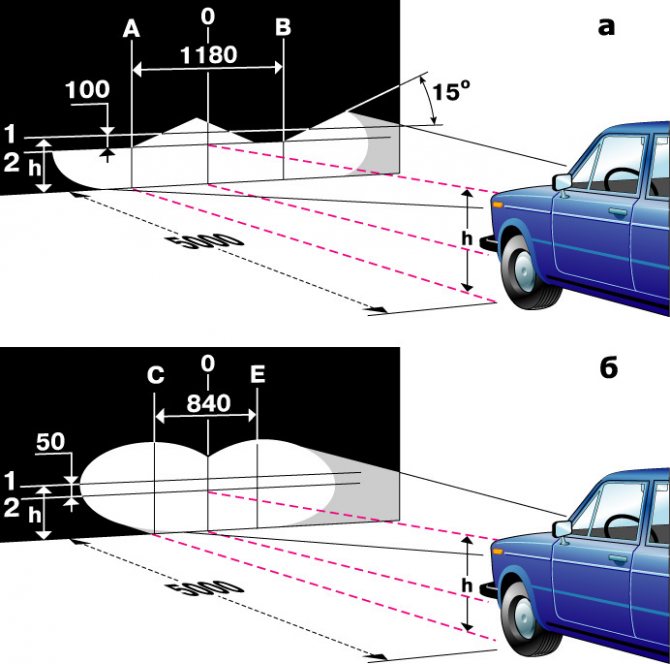

а – наружные фары; б – внутренние фары; 1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен; А и В – вертикальные линии, соответствующие центрам наружных фар; С и Е – вертикальные линии, соответствующие центрам внутренних фар; О – осевая линия; h – расстояние центров фар от пола.

Ваз 2106 регулировка света фар

Правильность регулировки фар Ваз 2106 проверяем по расположению световых пятен на экране. Проверяем и регулируем фары на ровной горизонтальной площадке. Экраном может послужить лист фанеры (приблизительно 1,0 м высотой и 1,7–2,0 м длиной), светлая стена здания, ворота и т.п. Полностью заправленный автомобиль с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстоянии 5 м между ним и фарами. Проверяем и при необходимости доводим до нормы давление в шинах. Сажаем помощника на место водителя. Чтобы кузов принял правильное положение относительно колес, качаем автомобиль за крыло. Начинаем регулировку с наружных фар. Мелом размечаем экран, как изображено на рисунке а. Расстояние между нанесенными на экране метками, соответствующими центрам наружных фар, должно быть 1180 мм. Одну из наружных фар закрываем куском картона или ткани и включаем ближний свет

Крестообразной отверткой, вращая регулировочный винт, расположенный над фарой, совмещаем горизонтальную границу пучка света с нижней линией на экране. Рамки фар имеют специальные выемки для доступа к регулировочным винтам. Если один из винтов оказался закрыт – снимаем рамку

Вращая второй регулировочный винт, расположенный, если смотреть по ходу автомобиля, справа от правой фары (слева от левой), совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары на экране. Так же регулируем наружную фару с другой стороны автомобиля. Размечаем экран, как показано на рисунке б. Расстояние между нанесенными на экране метками, соответствующими центрам внутренних фар, 840 мм. Закрываем наружные фары картоном или тканью и включаем дальний свет фар. Попеременно закрывая внутренние фары и вращая регулировочные винты, выставляем центра пучков света, как изображено на рисунке.

Винт над фарой изменяет положение пучка по вертикали, а слева – по горизонтали. Регулировать фары на Ваз 2106 лучше в темное время суток либо в пасмурную погоду.

Источник

Приборы освещения ВАЗ 2103 / ВАЗ 2106

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света. Многие водители после установки ксенона на ВАЗ 2101 пренебрегают регулировкой света фар, а он очень слепит встречный транспорт. Сегодня я Вам расскажу, как правильно регулировать свет фар в гаражных условиях.
Регулировка света фар на ВАЗ 2101 своими руками

1 – облицовочный ободок; 2 – винт крепления облицовочного ободка; 3 – винт регулировки пучка света в горизонтальном направлении; 4 – винт регулировки пучка света в вертикальном направлении; 5 – винты крепления оптического элемента; 6 – кронштейн крепления облицовочного ободка; 7 – продолговатое отверстие под кронштейн 6

Регулируются фары вращением винтов 3, 4, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях. Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Начертите на экране (см. рис. Схема регулировки света фар) вертикальные линии: осевую 0 и линии А и В, проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 80 cм линию 2 центров световых пятен.

Снимите облицовочные ободки фар и включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 3 (см. рис. Вид фары без ободка) и 4 световые пучки фар.

У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. Схема регулировки света фар), а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.

Проверьте, включается ли дальний свет.

Выключите фары и установите облицовочные ободки.
