ГУР — конструкция, зачем нужен ГУР

Устройство гидроусилителя рулевого колеса
Гидроусилитель рулевого колеса предназначен как для облегчения автомобилисту управления автомобилем при маневрах на дорожном полотне, так и для смягчения ударов от поврежденного дорожного покрытия и неровностей. Особенно важно то, что данное устройство существенно снижает риск аварии при разрыве покрышки, в первую очередь это касается передних колес.

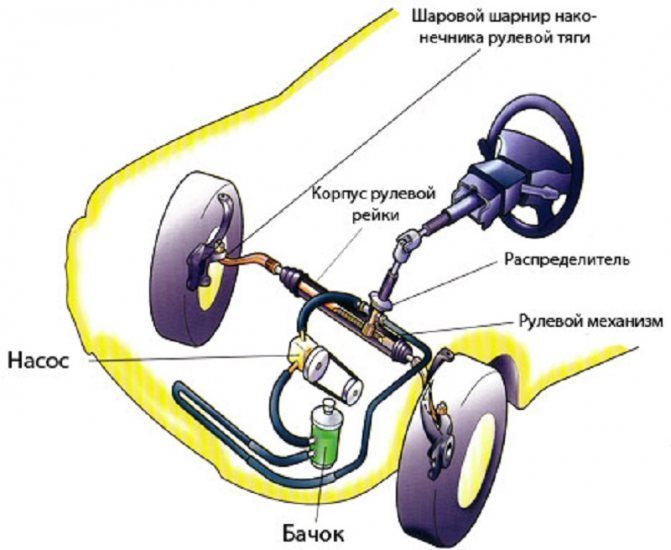

Гидроусилитель руля является закрытой гидросистемой, которая состоит из:

1. Бачка, в который заправляется гидравлическая жидкость.
2. Насоса.
3. Регулятора давления.
4. Управляющего золотника.
5. Силового цилиндра.

Электрическая система гидроусилителя

ремонт насоса гур,в каких случаях это возможно

Насос ГУР устройство и назначение

Насос гидроусилителя руля
В насосах данного типа, предназначенных для гидроусилителя, достаточно высокое рабочее давление, по максимуму в рамках 150 бар. Такой агрегат приводится в движение с помощью ремня, который одновременно крутит помпу и генератор. Зазоры, установленные на заводе во время сборки, должны сохраняться в пределах 0.005-0.01 миллиметров. Если зазор увеличится и будет превышать допустимый на 0.01 миллиметра, есть риск падения давления в системе на небольших оборотах, что ощущается на рулевой колонке как увеличение нагрузки либо языком специалистов — «тугой» руль.

Починка насоса

Насос это сердце всей системы именно он качает жидкость из бачка и циркулирует ее в системе. Для обеспечения столь объемной работы он не должен протекать, поэтому зазоры не должны превышать 0,01 мм. При зазорах свыше начинается утечка, попадает грязь и прочие посторонние предметы. К сожалению именно это приводит к его поломке и тогда Вам придется сделать ремонт насоса гидроусилителя руля своими руками или же ехать в сервис.

Для того чтобы разобрать насос следуйте пошаговой инструкции:

1. Откачиваем жидкость из гидроусилителя руля.
2. Снимаем сам насос, открутив все болты и отсоединив трубки.
3. Снятый насос тщательно промыть, важно, чтобы не осталось ни какой грязи в нем.
4. Теперь можно отсоединять шкив, он держится на трех болтах.
5. Откручиваем четыре болта, которые скрепляют две части насоса.
6. Заменяем уплотнитель, для этого нужно приобрести ремкомплект.
7. Замените сальник и подшипник.
8. Собираем все назад.

Все детали должны легко сниматься, кроме главной оси. Скорее всего, у Вас будут заточенные детали, этот дефект устраняется наждачной бумагой, главное не перестараться. В случае если насос просто перегреется, то замена насоса гидроусилителя руля неизбежна.

Самой частой причиной поломки является приводной ремень. Он может либо ослабить свое натяжение, либо порваться вообще. К счастью в этом случае не потребуется много времени и денег для ремонта гидроусилителя руля.

Но тут можно столкнуться со сложностью в виде 2х ремней, одного от ГУРа, другого от кондиционера и генератора. И обычно чтобы произвести замену ремня гидроусилителя руля, приходиться снимать оба. Поле установки проверьте, нет ли пустой канавки на шкиве, если есть, значит, Вы не правильно его натянули и нужно обязательно перетянуть.

Насос ГУР, причины выхода насоса из строя

Пластинчатый агрегат считается долговечным механизмом, но при его некорректной эксплуатации возможно возникновение различных аварийных случаев. Выход насосного агрегата из строя возможен по ряду причин, а именно:

1. Попадание в систему посторонних примесей.
2. Отсутствие движения жидкости, а также возможный перегрев гидроагрегата.
3. Утечка жидкости и снижение ее уровня в трубопроводах и бачке.
4. Рабочая жидкость долгое время не меняется или используется материал, который не соответствует инструкции для данного агрегата.

Чтобы не допустить такой ситуации, необходимо еженедельно контролировать уровень жидкости в баке, а также проверять соединения и трубопроводы на предмет протеканий.

Проверить на подтеки

Первое что стоит проверить, прежде чем провести ремонт гидроусилителя руля это уровень жидкости в бачке. Посмотрите, не протекает ли бачок, в случае протечки купите новый. Если жидкость ниже нужного уровня, то долейте или полностью поменяйте при ее отработке. Это можно определить по вашему пробегу и цвету. После предыдущей замены пробег не должен превышать 30 000 км. Хорошая жидкость ярко-светлого красного, желтого или зеленого цвета, в зависимости от марки машины.

Стоит полазить и посмотреть причину, по которой масла стало меньше. Протекать может насос, шланги высокого и низкого давления. Что бы обнаружить течь, следует осмотреть все стыки, если так и не обнаружили, то вымойте все, чтоб был четкий след. Если причиной стал шланг, то замените его или подтяните хомут, в зависимости от причины подтека.

Проверьте все масленые магистрали на перегиб, порой именно это является причиной неработающего гидроусилителя руля.

Признаки выхода из строя насоса ГУР

Выход насоса гидроусилителя из строя определяется довольно просто. Данные симптомы сразу определяются водителем:

• Подшипник начинает свистеть. При покачивании вала насоса и снятом ремне обнаруживается люфт.
• Обнаруживается подтекание жидкости по характерным пятнам на дорожном покрытии и элементах двигателя.
• При вращении рулевого колеса появляется неприятный посторонний звук.
• На холостых либо небольших оборотах на руле появляются повышенные, в сравнении с обычной ездой, усилия во время поворота колес.

При возникновении таких признаков автовладелец должен осмотреть всю систему гидроусилителя и принять решение, требуется ли ремонт насоса гидроусилителя, или необходимо обратить внимание на другие части данной конструкции.

Как прокачать ГУР если имеется воздушная пробка

Прежде, чем проводить ремонтные работы, необходимо провести проверку наличия жидкости в баке, а также соответствия марки рабочей жидкости разрешенной к использованию на данном автомобиле. Не редко причиной появления симптомов неисправности бывает возникновение в системе воздушных пробок, для удаления которых необходимо прокачать гидравлику. В этом случае работоспособность ГУР будет полностью восстановлена.

Для удаления воздушных пробок следует запустить силовой агрегат, открыть крышку расширительного бака и прокачать систему, поворачивая рулевое колесо несколько раз из одной крайней позиции в другую. По мере прокачивания системы уровень жидкости в баке будет снижаться. Процедуру необходимо повторять, пока уровень жидкости полностью не стабилизируется. Затем долейте жидкость до необходимого уровня.

Пенится жидкость

Пена возникает при попадании воздуха в систему гидроусилителя руля. В результате чего меняются характеристики системного узла. Это может быть очень опасно, так как начинает дергать руль при повороте, что зачастую не дает полностью выполнить маневр. Хуже если заклинит руль, в этом случае Вам следует срочно остановиться и вызвать эвакуатор.

Так же пена возникает при попадании другой жидкости в систему. Происходит химическая реакция между двумя жидкостями и пена, которая начинает образовываться, мешает полноценной передачи усилия от руля к колесам.

Для того что бы убрать пену следует определить причину ее возникновения в гидроусилителе руля. Если виноват воздух, то следует найти, откуда он поступает и заменить неисправный элемент. После чего выгнать воздух, если уровень жидкости стал уменьшаться и появляются пузырьки на поверхности, то Вы все делаете правильно, но не забудьте долить жидкость до нужного уровня. В случае если причиной послужила другая жидкость, то поможет лишь полная замена жидкости и промывка системы.

Ремонт насоса ГУР (пошаговая инструкция)

Чтобы осуществить демонтаж насоса гидроусилителя и самостоятельно отремонтировать его, необходимо выполнить такие действия:

• Слегка отпускаем осевой болт, крепящий насос к скобе, применяя отверстие, которое есть в шкиве. Полностью откручиваем стопорную гайку натяжителя, после чего демонтируем ремень.
• С помощью шприца откачиваем из бака гидравлическую жидкость. Поворачиваем рулевое колесо вправо-влево до упора, чтобы смазочная жидкость полностью вышла из системы. Проделайте это несколько раз до полного очищения трубопроводов.
• Ослабляем хомут на шланге, идущем от расширительного бака. Затем снимаем данный трубопровод.
• Откручиваем болт, крепящий шланг высокого давления, который идет в систему от насосного агрегата.
• Вынимаем осевой болт, который крепит к скобе насос, и вставляем вместо него отвертку либо металлический прут, подходящий по диаметру, чтобы застопорить шкив. Далее откручиваем гайку, что крепит шкив насоса.
• Вытаскиваем освобожденный насос вверх и кладем его на специально подготовленное место. Удаляем с корпуса аппарата масло и грязь.
• При помощи съемника убираем стопорное кольцо подшипника.
• Откручиваем крепежные болты задней крышки. Аккуратно поддеваем ее небольшой отверткой и демонтируем, контролируя, чтобы из корпуса не выпали лопасти ротора.
• Вытаскиваем лопасти и кладем на заранее приготовленные пронумерованные бумажки, чтобы во время сборки ничего не перепутать.
• Внимание! Запомните расположение лопастей в собранном виде. Необходимо, чтобы в процессе установки в корпус закругленная зона данных лопастей была повернута наружу.
• Снимаем пластину и все детали, которые под ней находятся.
• Выбиваем вал, осторожно постукивая отверткой.
• С вала насоса выпрессовываем подшипник.
• Меняем негодный подшипник на предварительно подготовленный.
• Проверяем детали насоса на наличие износа и дефектов. Чистим поверхности от шероховатостей и грязи. Как утверждают специалисты, простая чистка внутренних деталей способна уменьшить зазоры и пролить работу данного агрегата без замены каких-то компонентов.
• Сборку проделываем в обратной последовательности. Обязательно замените сальник, уплотнительные кольца, а также шайбы на новые, подготовленные заранее.

Ремонт гидроусилителя руля

Прежде чем приступить к рассмотрению ремонта гидроусилителя руля, нужно понять, как он устроен.

Из чего состоит гидроусилитель руля:

Распределитель (распределяет масло по гидроцилиндру).

Бачок для масла.

Электронный блок управления.

Также при ремонте гидроусилителя руля мы должны установить в чём проблема и каковы основные признаки поломки.

Признаки проблем с гидроусилителем руля:

Когда при поворотах руля на небольших оборотах и холостых обнаружились проблемы.

Если обнаружили протечки воды, масла или другой жидкости из гидроусилителя руля.

Когда отчётливо слышен звук, шум или гул подшипника гидроусилителя руля.

Если подшипник решили снять, то будет слышен люфт руля.

Когда при поворотах руля стал слышен странный звук.

Последовательность ремонта насоса ГУРа (своими руками):

Нужно почистить насос от грязи или налётов.

Приводной ремень необходимо освободить.

Далее нужно поставить отметку на валу гидроусилителя руля относительно гибкой муфты. После снять вал руля при помощи шестигранника.

Убираем рулевые тяги, чтобы это сделать, необходимо левую часть кузова авто поднять домкратом и снять колесо.

Ослабляем болты гидроусилителя руля. Это происходит со стороны арки крыла. Убираем все болты, кроме одного.

Жидкость, которая находилась в шлангах, необходимо слить. Сливаем в какую-нибудь ёмкость (канистра, пятилитровая тара и т.д.)

Если всё-таки жидкость потекла из шлангов, то нужно заткнуть плотно шланги чем-либо.

Отвинтим последний оставшийся болт

Следом, не торопясь, достаём насос.

При помощи съёмника достаём стопорное кольцо.

Выкручиваем болты на задней крышке при помощи шлицевой отвёртки.

Далее, снимаем пластину и детали под ней.

Потом начинаем выбить и снять вал. С него нужно достать подшипник.

Также необходимо проверить все компоненты на наличие дефектов и при надобности заменить их.

Когда все детали почищены, заменены или восстановлены приступаем сборке устройства гидроусилителя руля в обратной последовательности.
