Ремонт и диагностика рулевой рейки

Рулевая рейка (рулевой редуктор) передает усилие от руля на колеса через тяги. Рулевая тяга одна из основных частей рулевого управления. Существует три разновидности рулевых реек:

• Электрические, используются в городских автомобилях, т.к. при сильных нагрузках часто выходит из строя электромотор.
• Механические, применяются в авто все реже.
• Гидравлические, на этих рейках ставится гидронасос, который облегчает поворот руля.

На неисправности, связанные с рулевой рейкой могут указывать стуки при поворотах, также возрастает усилие, необходимое для поворота руля.

Состояние рулевой рейки проверить довольно затруднительно в связи с ее труднодоступностью. Для проверки рулевой рейки приходится разбирать весь рулевой механизм.

Снятие рулевой рейки Лада Калина

Снятие рулевой рейки на ваз 2115

Что может потребоваться для снятия рулевой рейки

Чтобы демонтировать такой механизм, мастер должен иметь при себе следующие базовые инструменты:

1. Раздвижные пассатижи.
2. Специальную лопатку для монтажа.
3. Плоскую отвертку.
4. Накидной ключ, с размерностью на «19».

Для осознания того, как заменить рулевую рейку на калине, желательно придерживаться определенного плана. В первую очередь отворачивается гайка. Затем аккуратно устраняется болт крепления. Осуществляется такая процедура в области нижней части карданного шарнира.

Предотвратить проворачивание болта можно за счет установленной головки на ключ с «13» размером.

Процесс снятия и установки рулевой рейки

Технологически, ремонт рулевой рейки Калины мало отличается от ремонта этой детали на других ВАЗах. Необходимые инструменты, при необходимости, можно найти в ремкомплектах других моделей ВАЗ.

Технология снятия:

1. Необходимо открутить болт крепления шпицевого механизма.
2. Предварительно подняв авто на домкрате. Нужно снять передние колеса. Также необходимо из поворотных кулаков выбить рулевые наконечники.
3. Далее, при помощи трещотки, нужно открутить гайки крепления рулевого механизма.
4. снимаем из-под него аккумулятор и площадку.
5. Нужно открутить верхнюю гайку на теплоотражающей пластине, она находится возле пассажирского сиденья, за выпускным коллектором. отгибаем на себя саму пластину.

Опишем сразу процесс установки рейки обратно:

Лучше, конечно, работать вдвоем, в этом случает один прижимает рейку, а второй присоединяет ее к фланцу рулевого вала. Если же вам не повезло работать в одиночку, то наживить рекомендуется к кузову гайки и чем-то прижать рейку.

Когда шлицы вала и ось с фланцем будут совмещены, можно начинать прикручивать рейку. Используется в таких случаях ключ-трещотка, но не применяйте излишнее усилие.

Далее прикручиваем к рейке тяги, болты, которыми прикручиваются тяги нужно затянуть достаточно сильно. Сверху необходимо надеть стопорную пластину, для предотвращения откручивания болтов.

Замена рулевого механизма Калины в сборе

Итак, уважаемые читатели, опишу, как я менял рулевую рейку Калины в сборе. Накануне, обзвонив пару магазинов я выяснил, что обычная оригинальная рейка на 4 оборота обойдется мне в 4 тыс.р, а вариант заводской рейки на 3.1 оборота будет стоить не меньше, чем 4700 р. Направляясь в магазин, я намеревался купить именно рейку на 3.1 оборота, но в торговом зале мне вдруг пришло понимание, что спортивный антураж рейки на 3.1 оборота мне ни к чему, а штатная заводская рейка на 4 оборота меня полностью устраивает. Кроме того, возможность сэкономить также порадовала, в общем, была приобретена оригинальная заводская рейка на 4 оборота, идентичная установленной с завода.

Если кто не знает, то 4 оборота – это число оборотов руля от крайнего правого положения до крайнего левого и наоборот. У меня машина не оснащена электроусилителем, поэтому с рейкой на 3.1 оборота, крутить руль было бы несколько сложнее, чем с рейкой на 4 оборота. Зато с рейкой на 3.1 оборота руль становится более чувствительным, например, для объезда препятствия требуется меньшее движение рулем. Можно сказать, что рейка на 3.1 оборота больше подходит водителям со спортивной манерой вождения.

Оригинальный рулевой механизм без рулевых тяг не продается, поэтому пришлось купить все это добро в комплекте, правда рулевые наконечники мне все равно давно пора заменить, поэтому я такому раскладу даже рад. Рулевые наконечники на новой рейке, кстати, отличаются от «родных» калиновских, с которыми бывают затруднения при регулировке развала. На купленной мною рейке установлены наконечники от «десятки», что лично меня здорово порадовало. Но на этот раз менять рулевые тяги и наконечники я все равно не стану, поговорим об этом как-нибудь в другой раз.

Покупая новую рейку в сборе, я заранее готовился полностью ее разобрать и хорошенько смазать, ведь смазку на Автовазе почему-то экономят. Если Вам дополнительная смазка рейки не интересна, то этот момент можете пропустить, иначе рекомендую Вам разобрать новую рейку и промазать ее заранее, до снятия старой рейки с автомобиля. У меня, например, как бы я не старался, не получилось открутить гайку упора на новой рейке – подвел ключ, а сгонять за другим ключом я уже не смог, так как автомобиль к тому времени уже был без рулевого механизма.

Инструмент, который был использован мной при замене рулевой рейки Калины, более подробно описан в статье про ремонт рулевого механизма, можете посмотреть там, здесь приведу только фото.

Если будете разбирать и промазывать новый рулевой механизм, то Вам понадобятся нейлоновые стяжки, чтобы зафиксировать резиновые пыльники рейки. Длина пластиковых стяжек должна составлять хотя бы 28-30 см.

Так как рулевые тяги я пока оставляю старые, то новые пока отложу в сторону. Для снятия их с новой рейки использую мощный вороток с головкой на 15 и усиленный полуметровым куском стальной трубы.

Дальше аккуратно срезаем пластиковые стяжки, снимаем пыльники и смотрим на содержимое нового рулевого механизма. Как и предполагалось, смазки внутри корпуса рейки оказалось немного.

Как видите, втулка в новой заводской рейке работает практически «на сухую».

Со стороны червячного вала ситуация несколько лучше, но добавить смазки не помешает и сюда, особенно снизу, где рейку к червяку прижимает упор.

Как я ни старался, но открутить гайку упора рейки мне так и не удалось. Ключ, который меня выручил в прошлогоднем ремонте, на этот раз сдал свои позиции и начал гнуться в месте соединения с восьмигранником. Толи ключ с прошлого лета размяк, то ли на АвтоВАЗе гайку слишком круто законтрили , но отвернуть ее мне удалось лишь на пол оборота. При этом старая рулевая рейка уже была снята с автомобиля и такие варианты, как сгонять за новым ключом или отложить ремонт, мне не подходили. В общем, я затянул гайку по максимуму, отпустил на 2 деления (как положено по инструкции) и решил смазать рейку без ее полной разборки.

Поворачивая червячный вал то в одну, то в другую сторону, я набил внутрь рейки с пол тюбика литола, да так от души, что он начал оттуда лезть. Вот что получилось.

Дальше устанавливаем на свои места все пыльники и стягиваем их хомутами. Перед этим не забудьте поставить на место вот эту пластину.

Отлично! Новая рулевая рейка для Калины к эксплуатации подготовлена, можно ее ставить на автомобиль. Процесс снятия и установки подробно описан в статье по ремонту рулевой рейки, повторим кратко. В первую очередь снимаем аккумулятор и площадку под ним, площадку отсоединяем от прикрученных к ней проводов, которые зафиксированы хитрым зажимом (на фото справа).

Гайки крепления рейки к моторному щиту желательно отчистить от грязи и заранее пролить «вэдэшкой» или керосином. Это очень важный момент! Откручивать эти гайки надо с большой осторожностью, без приложения силы, иначе можно запросто свернуть приваренную к кузову шпильку и тогда замена рейки может стать большой проблемой. Придется искать подходящий болт, высверливать отверстие в кузове и вставлять болт изнутри. В общем, будьте осторожны, откручивая и закручивая четыре гайки крепления рулевого механизма к кузову!

Дальше снимаем воздуховод между воздушным фильтром и двигателем и, чтобы сберечь двигатель от возможного попадания пыли, на всякий случай затыкаем тряпками освободившиеся отверстия.

Далее, для удобства работы откручиваем гайку крепления термозащиты.

Снимаем стопорную пластину и мощным ключом с головкой на 15 откручиваем рулевые тяги от рейки.

Хорошо, если к этому моменту проникающая смазка уже сделала свое дело, потому что сейчас настало время откручивать рулевую рейку от моторного щита. Напоминаю: делать это надо буквально двумя пальцами, без лишних усилий. Если не идет, то лучше еще раз очистить резьбу, побрызгать WD-40 и пару минут подождать.

Открутив рулевой механизм от моторного щита, идем в салон и полностью выкручиваем болт, который стягивает фланец эластичной муфты рулевого вала.

Фланец очень желательно чем-нибудь разжать, тогда он легко отсоединится от вала рулевого механизма. Разжать можно, например, мощной отверткой или небольшой монтировкой.

Теперь, из моторного отсека осторожно отодвигаем рулевой механизм от моторного щита, старясь отсоединить его от рулевого вала. Если стяжной болт фланца откручен, а фланец разжат, то это произойдет легко и непринужденно.

Отсоединив корпус рейки, и слегка приподняв домкратом левое переднее колесо (от земли его отрывать не обязательно), достаем рулевой механизм через проем в колесной арке. Внимание! Если Вы будете делать это в гараже, то заранее оставляйте, хотя бы метр свободного пространства слева от левого переднего колеса.

Вот он – родной рулевой механизм, установленный на автомобиль еще на заводе в Тольятти. Снимаем детали крепления и переставляем все это добро на новую рулевую рейку.

Новая рулевая рейка готова к установке на автомобиль.

Через тот же проем в арке левого переднего колеса помещаем новый рулевой механизм в моторный отсек и устанавливаем его на место. А вот здесь, дорогие читатели, начинается самое интересное. Если Вы работаете вдвоем, то соединить рейку с рулевым валом Вам будет легко, а вот в одиночку сделать это довольно сложно, но я Вам сейчас объясню, как надо действовать, чтобы сделать все быстро и сохранить Ваши невры в порядке.

Прислонив рулевой механизм к моторному щиту, слегка наживляете нижние гайки крепления корпуса рулевой рейки к кузову. При этом верхнюю часть креплений не прикручивайте, пусть корпус свободно висит на нижних гайках.

Чтобы шлицевая часть червячного вала легче соединилась с фланцем рулевого вала, место соединения рекомендую Вам слегка смазать какой-нибудь густой смазкой (например, литолом), так детали соединятся гораздо охотнее.

Это странно, но при снятой рулевой рейке рулевая колонка Калины имеет свободный продольный ход. Чтобы проще было соединить фланец эластичной муфты с валом рейки, я потянул рулевое колесо на себя и оно выдвинулось на пару сантиметров в салон.

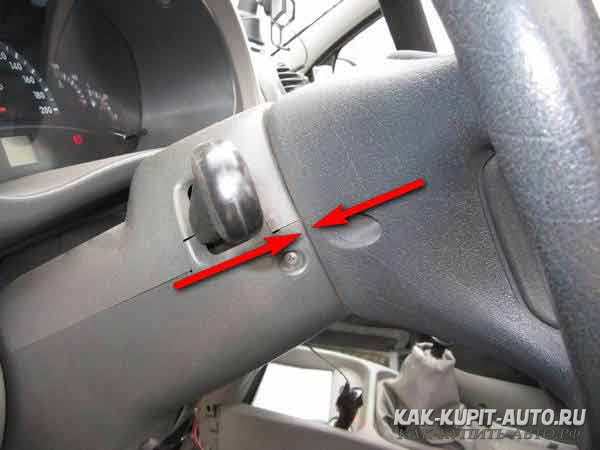

Теперь, используя отвертку, совмещаем вал рейки и фланец эластичной муфты рулевого вала. Внимание! Прорезь фланца должна быть примерно посередине сточенной части вала рейки. Только так Вам удастся зафиксировать фланец стяжным болтом и не повредить резьбу этого болта.

О положении руля не беспокойтесь, легче его потом переставить в нужное положение, чем пытаться сейчас угадать удачное положение фланца на валу. Когда вал войдет в зацепление с фланцем эластичной муфты, поворачиваем их так, чтобы проточка на валу стояла вертикально.

Как видите, вал рейки и фланец муфты находятся под углом друг к другу, поэтому их и трудно совместить. Решаем проблему так: отверткой или небольшой монтировкой наклоняем фланец, старясь совместить его ось с осью вала рейки. Выглядит все это примерно так:

Когда фланец муфты будет на одной оси с валом рейки, можно слегка ударить по центру рулевого колеса и фланец эластичной муфты как бы наденется на вал рулевой рейки.

Проверяйте. Вал должен зайти в зажим фланца эластичной муфты, вот таким образом.

Как только Вал встанет на свое место, возвращайтесь в моторный отсек и прикручивайте верхние гайки крепления рейки к кузову. Внимание! Затягивая эти гайки, будьте осторожны! Не забывайте, их лучше недотянуть, чем перетянуть!

Если же совместить вал с фланцем с первого раза не удалось, значит, надо попробовать еще раз и тогда все обязательно получится. И вот еще небольшой совет: когда закрутите эти гайки, смажьте выступающую часть резьбы шпилек консистентной смазкой. Тогда шпильки не закиснут даже спустя несколько лет, и Вы всегда сможете открутить рейку, не сорвав шпилек.

А сейчас важный момент! Если Вы теперь попытаетесь закрутить ключом стяжной болт фланца, то можете запросто повредить на нем резьбу, и это обязательно произойдет, если болт не попадет в выемку на валу. У меня именно так и получилось, поэтому пришлось стянуть фланец более тонким болтом с гайкой и так ехать в магазин запчастей. Подходящим оказался болт крепления шаровой опоры от классики, стоил он рублей 5, поэтому я прикупил прозапас сразу несколько штук.

Итак, если хотите избежать этой досадной неприятности, то сделайте, чтобы на пути стяжного болта не было никаких препятствий. Во-первых, когда фланец соединен с валом, выемка вала рулевого механизма должна находиться в нужном месте – там, где будет находиться стяжной болт. А во-вторых, толкните рулевое колесо от себя, чтобы оно прижалось к пластиковой накладке рулевой колонки, должно получиться вот так:

При этом фланец максимально наденется на вал рулевого механизма:

Теперь надо закрутить стяжной болт, но только от руки. Ключом затягивать его НЕ НУЖНО!

Чтобы не повредить резьбу стяжного болта фланца, закручивать его надо от руки, без использования ключа

Если все сделано правильно, то болт закрутится без проблем. Если что-то мешает, значит надо устранять причину, иначе только повредите резьбу, а закрутить болт все равно не удастся.

Теперь, когда болт закручен, но еще не стягивает фланец, надо обратно выдвинуть руль на себя, чтобы под ним снова образовался зазор, иначе руль будет со скрипом тереться об чехол рулевой колонки. Итак, двумя руками, потяните руль к себе, можно даже слегка дернуть.

Все получилось? Отлично! Теперь можно закручивать стяжной болт накидным ключом.

На следующем этапе, с помощью метрового ключа с головкой на 15, прикручиваем рулевые тяги к рейке и не забудьте установить поверх шляпок болтов стопорную пластину.

Вот, наконец-то, новая рулевая рейка установлена на автомобиль, а это значит, что сейчас самое время проверить ее состояние, подергав ее рукой за «усы». Рулевые тяги при этом должны оставаться неподвижны, как бы Вы не пытались сдвинуть их с места.

Дальше можно все собирать и ставить на свои места. Устанавливаем площадку под АКБ и прикручиваем к ней снизу провода. Термозащиту прикручиваем к кузову, воздуховод ставим не его место и затягиваем хомутами. Ставим аккумулятор, подключаем все разъемы, если для удобства работы Вы их отсоединяли.

Основные неисправности рулевой рейки

Протечка сальников

Протечкой в сальниках первичного вала обычно страдают французские и японские авто. Она происходит по причине коррозии зоны сальника.

2. Течь силовых сальников, и коррозия вала рулевой колонки

Эта проблема появляется при попадании воды через пыльники тяг.

Протекание гидравлических шлангов

Часто текут соединительные элементы из-за протирания.

Изнашивание центрального зуба рулевой рейки

По причине того, что руль большую часть времени остается в центральном положении, подавляющее большинство всех нагрузок приходится на центральную часть рейки.

5. Стуки опорной втулки

Опорные втулки предназначены для централизации вала в корпусе рулевой рейки, при его износе вал начинает стучать об корпус рейки.

Стуки поджимного сухаря

С течением времени на поверхности сухаря образуется выборка и стирается прокладка. Сухарь при этом начинает стучать о рулевую рейку, болтаясь в ее корпусе.

Тугой поворот руля в одну сторону

Такой эффект наблюдается при загрязнении гидравлической жидкости, внутри распределителя, при этом, образуются проточки.

Тугой поворот руля в обе стороны

Тут может быть много причин:

• описанные выше, проточки.
• на поршне могло разорваться тефлоновое кольцо.
• мог произойти на насосе износ рабочей пары.
• мог сломаться торсион распределителя.

Самые частые причины поломки рулевой рейки

1. Плохие дороги. Рулевая рейка может сломаться по причине долговременной езды по плохим дорогам. При езде по плохим дорогам нужно особенно внимательно следить, чтобы при наезде на ямы или ухабы, руль не был в крайнем положении. Если не соблюдать это правило, рулевая рейка очень скоро может начать стучать.
2. Повредить рулевую рейку можно производя резкие ускорения и торможения, при крайнем положении руля.
3. Также, к повреждению рулевой рейки могут привести частые наезда на бордюры.

Основными признаками поломки могут служить стуки рейки (для того, чтобы избавиться от него, можно сбросить скорость), также о неисправности говорит тугой ход руля (часто в одну сторону).

Как починить рулевую рейку

Починка рулевой рейки – не самое простое дело. Снятие и установка рейки отличаются большой трудоемкостью, заранее необходимо упомянуть некоторые сложные моменты. Это, например, место присоединения рейки к рулевой колонке.
Для ремонта рейки вам понадобится ремкомплект рулевой рейки 2110. Основная задача заключается в замене упора рейки и втулки, этим вы избавитесь от люфта и грохота при преодолении небольших ухабов.

Для ремонта нам пригодится: упор и втулка рейки, уплотнительное кольцо упора рейки, гайка упора. Также вам понадобится центральная гофра, весьма вероятно, что вам ее придется менять.

Перед откручиванием, смачиваем шпильки крепления рейки «вэдешкой», иначе их можно вывернуть. Всегда помните об опасности свернуть эти шпильки! Иначе вам придется просверлить крышку моторного отсека!

Рейка может внутри быть ржавой или крайне грязной, ее в таком случае нужно промыть соляркой или бензином.

Ремонтируем рулевую рейку с электроусилителем на Лада Калина своими руками

Каждый автовладелец Лады Калины, рано или поздно столкнется с проблемой выхода со строя и ремонтом рулевой рейки. Конечно, эксперты и автомеханики рекомендуют менять этот элемент, но не каждому под силу купить этот элемент, поэтому ремонт – это выход.

Видео о ремонта рулевой рейки на Лада Калина:

Видео материал расскажет, как ремонтировать рулевую рейку, даст основные рекомендации и особенности по сборке.

Замена рулевой рейки Калина. Итоги

Так стоит ли ремонтировать рулевую рейку на Калине

(десятке, двенашке и т.д.) или лучше сразу заменить? Давайте подытожим, какой вариант лучше выбрать и в каком случае.

• Если правый конец рейки покрыт ржавчиной
  , то одну лишь втулку менять бесполезно, надо менять и саму рейку «рашпиль». Если Вам попадется в продаже рейка, продающаяся отдельно, то меняйте эту рейку и втулку. Если же купить «рашпиль» отдельно от корпуса не удастся, то меняйте весь рулевой механизм в сборе, так проще.
• Если рейка – чистая, без следов ржавчины
  , то смело меняйте втулку, упор и центральный защитный чехол (гофру), а заодно хорошенько смажьте внутренности рулевой рейки. Такой профилактикой Вы можете сэкономить несколько тысяч рублей, а как выполнять этот ремонт читайте в статье

На этом, друзья мои, пожалуй, все! На данный момент ремонтом рулевой рейки Калины я доволен (с новой рейкой езжу неделю), результаты именно такие, которых я ожидал. Надеюсь только, что эффект сохранится надолго, ибо еще раз снимать рейку в ближайшее время я не планирую – очень уж муторное это дело.

Уважаемые читатели! Надеюсь, этот материал поможет сэкономить Ваше время и силы и желаю, чтобы на Вашем автомобиле рулевая рейка ходила очень долго и вообще никогда не стучала! До скорой встречи в следующих статьях!

P.S. Сегодня 29 января 2015 года. Пробег 200 т.км. Рулевая рейка в порядке, посторонних звуков не наблюдается.

Вследствие износа отдельных частей или поломки может потребоваться ремонт рулевой рейки Калина. Водитель, пристально следящий за техническим состоянием транспортного средства, обратит внимание на малейшие неисправности. К ним относятся:

• стук;
• слишком тугой ход;
• невозможность изменить положение колес автомобиля в пространстве.

Если оперативно произвести диагностику, то ремонт будет быстрым и недорогим.

Признаки неисправности рулевой рейки

Ремонтный комплект рулевой рейки

Прежде чем приступить к ремонту элемента, необходимо точно определить, что на автомобиле вышла из строя именно рулевая рейка. Для этого есть косвенные и прямые признаки, которые укажут на деталь. Конечно, лучше всего провести диагностику на специализированном автосервисе, но можно попытаться своими руками, например, подтянуть рулевую рейку, но тут надо действовать осторожно.

Итак, рассмотрим, основные признаки неисправности рулевой рейки:

• При повороте руля появляется стук под капотом.
• Продольный люфт руля.
• Повышение усилий при повороте руля.
• Масляные пятна под машиной.
• Заедание руля при поворотах.

Все эти признаки являются прямыми при неисправности рулевой рейки, которые станут первыми звоночками, что элементу необходимо провести диагностику и ремонт.

Причины неисправности

Общий вид рулевого управления

Причин выхода из строя рулевой рейки не много, но их необходимо знать. Своевременное техническое обслуживание, а также диагностика узла смогут продлить жизнь элементу.

Рассмотрим, основные причины возникновения неисправностей рулевой рейки:

• Износ элементов составляющей рейку.
• Повреждение вследствие ДТП, когда удар пришелся в колесо.
• Прочие причины, которые послужили тому, что рейка стала подтекать.

Все эти причины становятся поводом для ремонта узла рулевого управления.

Конструктивные характеристики

Для того, чтобы проводить ремонт рулевой рейки необходимо знать ее конструкцию и элементы, которые входят в ее состав. Рассмотрим, схему конструкции узла:

Схема-устройство рулевой рейки

Детали рулевой рейки: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

Замена рулевой рейки Калины

Устройство рулевой рейки Калины

Снятие рулевой рейки Калины

Потребуется: головки ‘на 10′, ‘на 13′, ‘на 15′, ‘на 17′, ‘на 27′, накидной ключ ‘на 19′, пассатижи, монтажная лопатка, молоток, плоская отвертка.

В салоне отвернуть гайку и снять болт крепления нижнего карданного шарнира к валу-шестерне рулевого механизма (рулевой рейки), используя головку ‘на 13′. Если болт будет проворачиваться, удерживайте его ключом ‘на 13′.

В моторном отсеке:

Отвернуть гайку верхнего крепления кожуха рулевой рейки с помощью головки ‘на 10′.Отвернуть 2 гайки крепления кожуха рулевой рейки, снизу автомобиля головкой ‘на 10′.Снять кожух.

Вывешиваем переднюю часть автомобиля и снимаем колеса. Чтобы снять рулевую рейку без рулевых тяг, их следует отсоединить:

Снять стопорную пластину болтов крепления рулевых тяг, поддевая ее отверткой. Затем отвернуть 2 болта крепления рулевых тяг к рейке.Отвернуть гайки крепления скоб рулевой рейки к щитку передка, используя головку ‘на 13′.Сдвинуть рулевую рейку вперед, выводя вал-шестерню из отверстия щитка передка.Снять рулевую рейку Калины вместе с тягами.

Чтобы снять рулевую рейку вместе с рулевыми тягами, тогда нужно отсоединить наконечники рулевых тяг от поворотных рычагов амортизаторных стоек, для этого:

Снять шплинт, используя пассатижи.Отвернуть не полностью гайку крепления шарового пальца, используя накидной ключ ‘на 19′.Ослабить затяжку стяжного болта наконечника рулевой тяги с помощью головки ‘на 17′.Выпрессовываем шаровый палец из рычага, вставив монтажную лопатку между поворотным рычагом и наконечником, отжимая наконечник от рычага, и нанося удары молотком по торцу поворотного рычага.Отвернуть гайку крепления шарового пальца до конца.Вывести шаровый палец из отверстия поворотного рычага.Разжать паз наконечника рулевой тяги с помощью отвертки.Отвернуть наконечник, удерживая регулировочную резьбовую втулку ключом ‘на 27′. Считаем количество оборотов, для того, чтобы при установке завернуть наконечник на такое же количество оборотов. При этом сохраняем положение резьбовой втулки на рулевой тяге. Это поможет приблизительно сохранить прежний угол схождения колес. Снимаем рулевую рейку Калины вместе с тягами:

Установка рулевого механизма Калины

Перед монтажом проверить, чтобы рейка была установлена в среднее положение. Для этого раздвижными пассатижами за лыску на вале-шестерне вращаем вал в любую сторону до упора, после чего поворачиваем вал в обратную сторону на два полных оборота и доворачиваем вал так, чтобы лыска на вале располагалась вертикально с правой стороны по ходу автомобиля. В остальном установка рейки производится в обратной последовательности.

Таким образом, чтобы заменить рулевую рейку на Калине потребуется не менее 1 часа времени. Если выполнить ее ремонт нет возможности, тогда придется купить новую. Рулевая рейка Лада Калина такая же как и рейка Приоры или ВАЗ 2110-2112 нового образца и имеет каталожный номер: 11183-3400010 (внутри рашпиль 21100-3401068). Цена примерно 3500р. Для Калина Спорт:

• 11183-3400010-10 внутри рашпиль 11183-3401068-00 (3.1 оборота)
• 11183-3400010-12 внутри рашпиль 11183-3401068-01
• 11183-3400010-01 без ЭУР внутри рашпиль 21100-3401068-00 (4,1 оборота)
• 11183-3400010-10 с ЭУР внутри рашпиль 11183-3401223-00

Рулевая рейка Калина 2: 11183-3401068

Кстати, а Вы знаете, как отрегулировать рулевую рейку?

Стучит рулевая рейка на Калине? Попробуйте ее подтянуть. Если проблема повторяется вновь, тогда придется выполнить ремонт рулевой рейки Калины, а для этого ее необходимо снять..

Демонтаж и разборка рейки на Лада Калина

Когда собраны и куплены все материалы для ремонта рулевой рейки, можно приступить непосредственно к проведению ремонтных операций.

Прежде чем начать, необходимо очистить полностью рулевую рейку. Это можно делать вручную, но лучше всего применить паровой механизм под давлением, который качественно уберет грязь и пыль со всех элементов и при этом не повредит детали.

Теперь, приступаем к последовательным операциям по ремонту рулевой рейки:

Подставляем тормозные башмаки под задние колеса, и снимаем ручной тормоз.

Подставляем башмаки под колеса

Демонтаж болта фиксации муфты

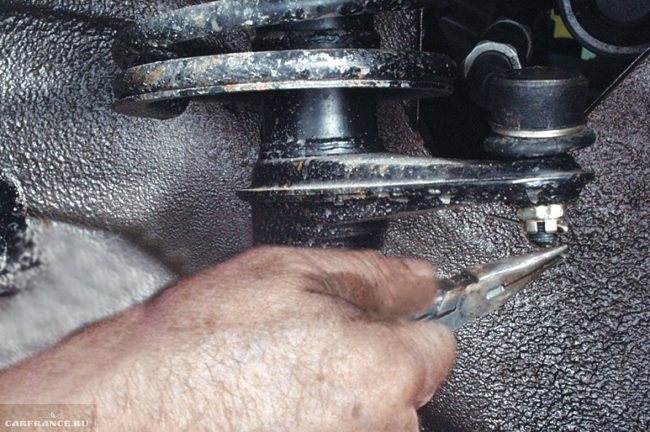

Вынимаем шплинты при помощи пассатижей

Демонтаж наконечников рулевой тяги при помощи молотка и ломика

Отключения разъема ЭУР от бортовой сети

Демонтаж креплений рулевой рейки

Демонтируем рулевую рейку через арку колеса

Снимаем рулевые тяги

Срезаем хомуты пыльника при помощи кусачек

Демонтируем крышку картера рейки

Диагностируем состояние всех изделий. Пластиковые и резиновые детали придется заменить, также рекомендуется установить новый пыльник и подшипники.

Сборка в правильной последовательности

Перед сборкой необходимо очистить все детали, реечный вал смазать литолом или другой похожей смазкой.

Начинаем сборку:

Меняем подшипники рейки.

Устанавливаем новые подшипники

Сводим метки на картере и рейке, чтобы руль стоял ровно

Надеваем новый пыльник на рейку

Рекомендации

Многие автопроизводители не рекомендуют совершать ремонтные операции по рулевой рейке, но и в тоже время выпускают ремонтные комплекты. Так, в руководстве по ремонту АвтоВАЗ, четко прописано, что выходе со строя рулевой рейки ВАЗ 1117-1119 необходимо ее заменить на новую.

Также, автолюбители и мастера по ремонту рулевого управления автомобилей рекомендуют после ремонта рулевой рейки, спустя 1000-1500 км пробега подтянуть резьбовые соединения, которые могли разболтаться вследствие вибрации.

Автомастера рекомендуют проводить техническое обслуживание этого узла должно проводиться каждые 10000 км. В него входит визуальный осмотр на подтеки, проверка состояния пыльников, а также подтяжка соединений.

Текст видео

в 9 из 10 случаев люфт и стук рулевой рейки на Ладе Калине происходит из-за износившейся втулки. Замена стандартной втулки на усиленную, изготовленную из капролона избавит Вас от дорогостоящего ремонта рулевой рейки.

Каковы достоинства установки капролоновой втулки рулевой рейки?

1) Убирает стук и люфт рулевой рейки Lada Kalina 2) Экономия средств. Вы гарантированно получите экономию 2500-7500 рублей за одну замену рулевой рейки. Умножьте эту цифру на количество замен, которые вы произведете за весь срок эксплуатации автомобиля. Достойная экономия, согласитесь! 3) Отличный уровень качества. Оригинальные втулки быстро изнашиваются, поскольку изготавливаются из пластика. 4) Технические характеристики капролона и опыт научных специалистов, работавших в связке с квалифицированными мастерами по ремонту Lada Kalina, позволили разработать изделие высокого качества, эффективно работающее в течение всего срока эксплуатации вашего автомобиля. 5) Обеспечение хорошей управляемости автомобилем, привычный комфорт и абсолютный контроль руля. 6) Данная втулка служит в среднем 80-100 тысяч километров пробега

Конструктивные особенности и отличия: 1) В оригинальном исполнении используются защелки-уши. 2) Наши втулки надежно фиксируются, в корпусе рейки, за счет прессовых посадок. Мы считаем такую фиксацию оптимальной, с учетом свойств графитонаполненного капролона.

Каждый автовладелец Лады Калины, рано или поздно столкнется с проблемой выхода со строя и ремонтом рулевой рейки. Конечно, эксперты и автомеханики рекомендуют менять этот элемент, но не каждому под силу купить этот элемент, поэтому ремонт – это выход.

Видео о ремонта рулевой рейки на Лада Калина:

Видео материал расскажет, как ремонтировать рулевую рейку, даст основные рекомендации и особенности по сборке.

Устройство рулевой рейки Калины

Снятие рулевой рейки Калины

Потребуется: головки «на 10», «на 13», «на 15», «на 17», «на 27», накидной ключ «на 19», пассатижи, монтажная лопатка, молоток, плоская отвертка.

В салоне отвернуть гайку и снять болт крепления нижнего карданного шарнира к валу-шестерне рулевого механизма (рулевой рейки), используя головку «на 13». Если болт будет проворачиваться, удерживайте его ключом «на 13».

В моторном отсеке:

1. Отвернуть гайку верхнего крепления кожуха рулевой рейки с помощью головки «на 10».
2. Отвернуть 2 гайки крепления кожуха рулевой рейки, снизу автомобиля головкой «на 10».
3. Снять кожух.

Вывешиваем переднюю часть автомобиля и снимаем колеса. Чтобы снять рулевую рейку без рулевых тяг, их следует отсоединить:

1. Снять стопорную пластину болтов крепления рулевых тяг, поддевая ее отверткой. Затем отвернуть 2 болта крепления рулевых тяг к рейке.
2. Отвернуть гайки крепления скоб рулевой рейки к щитку передка, используя головку «на 13».
3. Сдвинуть рулевую рейку вперед, выводя вал-шестерню из отверстия щитка передка.
4. Снять рулевую рейку Калины вместе с тягами.

Чтобы снять рулевую рейку вместе с рулевыми тягами, тогда нужно отсоединить наконечники рулевых тяг от поворотных рычагов амортизаторных стоек, для этого:

1. Снять шплинт, используя пассатижи.
2. Отвернуть не полностью гайку крепления шарового пальца, используя накидной ключ «на 19».
3. Ослабить затяжку стяжного болта наконечника рулевой тяги с помощью головки «на 17».
4. Выпрессовываем шаровый палец из рычага, вставив монтажную лопатку между поворотным рычагом и наконечником, отжимая наконечник от рычага, и нанося удары молотком по торцу поворотного рычага.

Диагностика рулевой рейки Калина

Итак, уважаемые читатели, заменой втулки ремонтировать рулевую рейку Калины

стоит лишь в том случае, если правый конец рейки находится в идеальном состоянии. Если же на нем есть ржавчина (как это было у меня), то она будет работать как абразив и довольно быстро «съест» капроновую втулку. Правый край «рашпиля» должен блестеть как зеркало, лишь тогда он не будет разбивать втулку.

Проверить состояние правого края рейки

довольно просто. Для этого надо осторожно срезать пластиковый хомут, фиксирующий длинный правый пыльник, затем снять этот пыльник и, вывернув руль влево, визуально осмотреть, появившийся из корпуса, правый конец рейки.

Советую Вам провести такую диагностику

, прежде, чем снимать рейку с автомобиля. И вообще, если Вы собираетесь самостоятельно решать проблему с рейкой, то я Вам искренне желаю выполнить ее снятие и установку только один раз, потому что процесс установки рейки довольно сложен и может вызывать неприятные ощущения, особенно при необходимости его повторения.

В статье про я уже упоминал, как определить, что стук

происходит именно из
рулевой рейки Калины
. Для этого надо, открыв капот, хорошенько
подергать рукой за рулевую тягу
. Исправная
втулка рулевой рейки
не позволит тягам шелохнуться и на миллиметр, а при «раздолбаной» втулке тяги будут ходить ходуном.

В начале этого видео хорошо виден люфт рулевой рейки после пробега 164 т.км, а в конце – новая рулевая рейка после пробега 3 т.км.

Как видите, на новой рейке люфта нет. Если

на Вашей Калине
рулевые тяги не болтаются
, значит,
стучит НЕ рейка
.

Установка рулевого механизма Калины

Перед монтажом проверить, чтобы рейка была установлена в среднее положение. Для этого раздвижными пассатижами за лыску на вале-шестерне вращаем вал в любую сторону до упора, после чего поворачиваем вал в обратную сторону на два полных оборота и доворачиваем вал так, чтобы лыска на вале располагалась вертикально с правой стороны по ходу автомобиля. В остальном установка рейки производится в обратной последовательности.

Таким образом, чтобы заменить рулевую рейку на Калине потребуется не менее 1 часа времени. Если выполнить ее ремонт нет возможности, тогда придется купить новую. Рулевая рейка Лада Калина такая же как и рейка Приоры или ВАЗ 2110-2112 нового образца и имеет каталожный номер: 11183-3400010 (внутри рашпиль 21100-3401068). Цена примерно 3500р. Для Калина Спорт:

• 11183-3400010-10 внутри рашпиль 11183-3401068-00 (3.1 оборота)
• 11183-3400010-12 внутри рашпиль 11183-3401068-01
• 11183-3400010-01 без ЭУР внутри рашпиль 21100-3401068-00 (4,1 оборота)
• 11183-3400010-10 с ЭУР внутри рашпиль 11183-3401223-00

Результат замены рулевой рейки Калины

Отлично! Теперь просто необходимо выполнить пробный заезд. Захватите с собой маркер, чтобы отметить на руле его верхнюю точку, при движении по прямой. Вернувшись к месту ремонта, мы с Вами переставим руль, чтобы он смотрел прямо.

Итак, ходовые испытания. Закрыв гараж, я вырулил на дорогу и заметил, что по привычке объезжаю мелкие неровности и учтиво притормаживаю перед ними. Сделав над собой героическое усилие, я буквально заставил себя, не снижая скорости, направить машину на засыпанную крупным гравием обочину и вот оно долгожданное чувство удовлетворения: грохота как не бывало, машина идет мягко, методично обрабатывая подвеской неровности, но в салоне это практически не слышно.

Очень надеюсь, что хорошо смазанная и герметично закрытая новая рулевая рейка на моей Калине прослужит хотя бы 3 года (у меня это 75 т.км.), а после этого я ее обязательно разберу, промою, смажу и заменю резиновые чехлы, но только если «рашпиль» не заржавеет.

Ремонт электроусилителя руля

С применением на современных автомобилях усилителей рулевого управления с электрическим приводом, управлять стало намного проще и комфортнее, а возможности для маневрирования на малых и больших скоростях возросли. Тем не мене, с повышением комфорта, выросли и цены на обслуживание такого сложного оборудования. Именно поэтому, ремонт электроуилителя своими руками является наиболее выгодным вариантом.

Автомобили Лада Калина комплектуются как электрическим приводом усилителя, так и механическим. Несмотря на все различия, оба типа привода имеют одно сходство – это общий блок, который поддается быстрому демонтажу с последующей заменой и ремонтом.

Все неисправности ЭУР делятся на электрические и механические.

Электрические неисправности электроусилителя

При устранении электрических неполадок, необходимо обязательно скинуть клемму с аккумулятора. Эту процедуру необходимо производить при любых электротехнических работах в автомобиле.

Отказ работы

Случается такое, что при повороте ключа в замке зажигания снова включается значок, сигнализирующий о неисправности в ЭУР. Возможная неисправность – поломка электродвигателя привода усилителя. Такую неисправность реально устранить самостоятельно при наличии знаний в электрике. Если вы не в состоянии провести ремонт электродвигателя, то рекомендуется заменить его другим.

Отказ работы может быть также в случаях:

• Прогорел предохранитель. Однако, замену предохранителя рекомендуется производить только после устранения причины его перегорания. Предохранитель предназначен для защиты электрической цепи от коротких замыканий. При замыкании проводов они нагреваются, и плавкая вставка плавится, разрывая электрическую цепь. Вероятно, в цепи имеется перехлест проводов и их дальнейшее замыкание. Устраните причину и только после этого меняйте предохранитель.
• Плохой контакт в местах соединений, в результате – отсутствие питания в цепи усилителя. Поправьте контакты, или проведите зачистку мест соединений проводов.

Датчик скорости

Один из самых уязвимых элементов системы – это датчик скорости. Это электрическое устройство, которое предназначено для управления электроприводом усилителя на различных скоростях.

Дело в том, что применение ЭУР на большой скорости может стать причиной ДТП, так как малейшее вращение руля приведет к сносу автомобиля с дороги. Этот датчик считывает показания спидометра и при увеличении скорости ослабляет усилительное действие ЭУР. Таким образом, получается, что на большой скорости ЭУР работает так же, как и при использовании механического усилителя.

Основная неисправность датчика – его отказ. При отказе датчика, усилительная схема не получает показания спидометра и усилитель отключается. После этого загорается специальный значок на панели приборов (руль с восклицательным знаком). В этом режиме усилитель работает без электропривода и не препятствует работе рулевого управления. В этом случае нужно просто снять предохранитель F31 в блоке слева от руля, чтобы полностью отключить цепь до замены датчика скорости.

В итоге, чтобы исправить эту проблему, необходимо просто поменять датчик скорости.

Механические неисправности

К механическим неисправностям ЭУР относятся различные повреждения конструкции усилителя, его заклинивание, деформация и перелом. В случаях, с механическими неисправностями, электроусилитель подлежит только замене.
