Всем привет дорогие автолюбители и владельцы девяток. Сегодня рассмотрим основные причины, почему не работает бензонасос на автомобиле ВАЗ 2109.

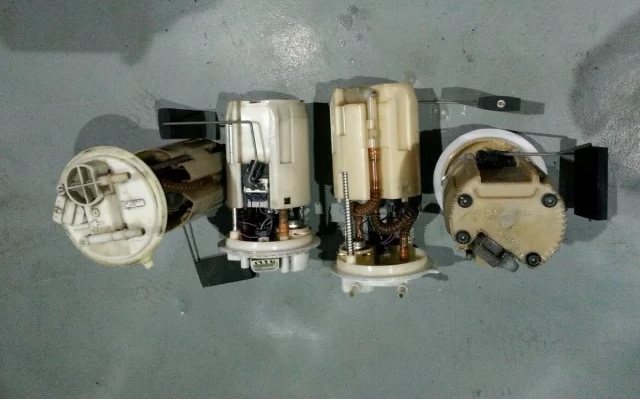

За всю историю выпуска автомобиля устанавливались два вида бензонасоса это электрический и механический. Всё зависело от типа двигателя, на инжекторе были электрические и соответственно на карбюраторных девятках ставились механические.

Давайте сразу начнём с механического бензонасоса. Наиболее вероятной причиной неисправности может быть износ диафрагмы. При износе диафрагмы бензонасоса в корпусе появляется течь бензина. И вторая причина это отказ толкателя.

На инжекторных двигателях ВАЗ 2109 определить, что не работает бензонасос можно очень легко, достаточно повернуть ключ зажигания и если не слышно характерного звука насоса, который издаёт его электродвигатель, значит что-то с ним не так.

Первым делом в таком случае нужно проверить состояние предохранителя бензонасоса. Данный предохранитель находится чуть ниже бардачка. В блоке из трёх предохранителей и реле нужно проверить самый правый предохранитель, который отвечает за бензонасос. Если предохранитель неисправен, его нужно заменить на новый, соблюдая ампераж. И постараться найти причину, почему он сгорел. Также нужно проверить контакты предохранителя на предмет окисления и если нужно зачистить их.

В случае если предохранитель цел и контакты в порядке нужно проверить реле бензонасоса ВАЗ 2109. Оно находится в том же блоке что и предохранитель проверить его очень просто нужно просто заменить его на рабочий. Если после замены реле бензонасос заработал, значит, дело в реле, нужно купить новое и установить.

Если же после замены реле, бензонасос на девятке продолжает не работать, то придётся проверять сам бензонасос. Если насос при проверки заработал, придётся проверять провода которые идут от него к реле на предмет обрыва.

Если же даже при подключении на прямую бензонасос отказался работать и обрыва цепи в проводах не наблюдается, то самым верным решением будет замена его на новый.

Ну вот и всё мы рассмотерли основные причины почему не работает бензонасос на автомобиле ВАЗ 2109.

При неисправности бензонасоса на ВАЗ 2109 полностью или частично прекращается подача топлива к карбюратору. Следовательно, запустить мотор на холодную или горячую не представляется возможным. Он сначала запустится, но потом сразу заглохнет. Плюс не редко наблюдается нестабильность на холостых.

Прежде чем менять топливную помпу, сперва рекомендуется проверить состояние устройства. Не редко поломка устраняется небольшим ремонтом.

Проверка общего состояния бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2109. Для этого нужно провести следующие мероприятия:

• Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
• Несколько раз вручную нажмите на рычаг для подкачки топлива;
• Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
• Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Проверка впускного клапана

1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Повреждение толкателя

Не редко отказ в работе бензонасоса связан с повреждением толкателя. На этот случай у нас приготовлена отдельная инструкция.

1. Снимите помпу со шпилек, открутив крепежные гайки. Вставка теплоизоляции, толкатель и прокладки при этом остаются на моторе.
2. Прокрутите коленвал, чтобы максимально выдвинуть толкатель.
3. Замерьте расстояние, на которое выступает толкатель относительно верхней прокладки. В норме показатель составляет 0,8-1,3 миллиметра.
4. Если выступ меньше или больше, попробуйте его отрегулировать, используя более толстые или тонкие прокладки.
5. Между термоизоляционной вставкой и насосом имеется внешняя прокладка с наибольшей толщиной. Менять при регулировке выступа нужно именно ее.
6. Новые прокладки доступны в ремкомплектах, хотя многие делают из своими руками. Для этого потребуется кусочек паронита.

Характеристики бензонасоса

Для того чтобы понять, как работает исправный насос и проверить его работу, нужно знать его характеристики:

https://youtube.com/watch?v=Nq13idNV6-I

• Длина штока должна быть 82,4 мм.
• Шток должен выступать над прокладкой на 0,8 — 1,3 мм.
• Толщина самой первой прокладки должна составлять 0,3 мм.
• Ход штока равен 2,5 – 2,8 мм.

Несколько полезных рекомендаций:

Обратите внимание, что на автомобилях, которые имеют обратную магистраль, причиной появления проблемы может стать слишком большое сбросное отверстие, так как большая часть давления сбрасывается обратной магистралью. Если установленный на вашем автомобиле насос невозможно отрегулировать, его придётся заменить

Сегодня на рынке продаются самые разнообразные модели насосов для ВАЗ от различных производителей. Подойдите к покупке очень ответственно, чтобы не приобрести подделку. Выбирайте фирменный магазин и надёжную фирму – производителя. Приобретайте только те модели бензонасосов, которые рекомендованы заводом ВАЗ. Самым лучшим вариантом будет обратиться к официальному дилеру запчастей ВАЗ в своём регионе. Эта позволит вам быстро получить нужную деталь, не волнуясь о том, что она окажется плохого качества. Таким образом, не придётся искать и покупать ещё один бензиновый насос.

Когда "болеет" бензонасос

ремонт бензонасоса ваз 2109 карбюратор

Прокачка сцепления, несколько способов.

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

Лючок

1. В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
2. Снимите воздушный фильтр вместе с его корпусом.
3. Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
4. Открутите крепежные гайки, которые удерживают сам насос.
5. Аккуратно снимайте помпу, стараясь не повредить прокладки.
6. Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
7. Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
8. Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
9. Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
10. Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
11. Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
12. Поменяйте прокладки насоса, если в этом также есть необходимость.
13. Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
14. Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
15. Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
16. Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
17. Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
18. Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
19. Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
20. Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
21. Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.

Принцип работы насоса

Конструкцию довольно простую имеет бензонасос ВАЗ 2109, инжектор функционирует только лишь благодаря ему. В основе лежит два элемента – электрический двигатель и помпа с фильтрующим элементом. Обратите внимание на то, что «памперс» (так в народе кличут фильтр за сходство) нужно менять вовремя – старайтесь не допускать, чтобы он работал больше 20 тыс. км. В противном случае он насыщается металлической стружкой, грязью и прочим хламом, который попадает в магистраль и забивает форсунки.

В топливной рампе содержится смесь из бензина и воздуха (кстати, тоже очищенного). Пропорция всегда на одном уровне – 14 долей воздуха и одна бензина. Это идеальная смесь, при которой происходит горение. Но нужно обратить внимание на то, что в работе участвует реле бензонасоса ВАЗ 2109, которое управляется электронным блоком. С его помощью производится подача питания на двигатель насоса. Производительность у помпы высокая, поэтому двигатель работает не постоянно, а с перерывами (и в зависимости от режима функционирования двигателя паузы между включениями могут быть разными).

Для контроля имеется регулятор давления, установленный на рампе. Для отвода излишков бензина – обратный клапан. С его помощью весь лишний бензин поступает обратно в бак. Снятие бензонасоса ВАЗ 2109 (инжектор) осуществляется в том случае, если проводится его ремонт или замена. Пригодятся такие инструменты:

1. Плоскогубцы.
2. Ключи на «6», «8».
3. Отвертки крестовые и плоские.

Но если вдруг произошел отказ насоса, следует в первую очередь проверить состояние других элементов. Внимательно осмотрите предохранитель и реле бензонасоса ВАЗ 2109. Если они неисправны, то весь инжектор не сможет работать нормально. Как говорится, проверяем сначала наименьшие по цене поломки. Если причина действительно в самом бензонасосе, то можно приступить к его демонтажу:

1. Поднимите нижнюю часть сиденья, открыв задние двери полностью.
2. Выкрутите саморезы, крепящие пластиковую крышку.
3. Отключите колодку для подачи питания и соединения с датчиком уровня.
4. Ослабьте хомуты и снимите шланги. Обратите внимание – давление в системе нужно заранее уменьшить.
5. Ключом на «8» выкрутите все гайки, которыми прикручен насос к корпусу бака.
6. Аккуратно вынимайте насос из отверстия.

Читать дальше: Как разблокировать двигатель от сигнализации пандора

Главное в этом деле – аккуратность, так как есть риск повредить датчик уровня топлива. И еще: перед тем, как снимать бензонасос ВАЗ 2109, нужно избавиться от грязи и пыли. Поэтому продуйте сжатым воздухом место установки или хотя бы очистите кисточкой.

Чтобы убедиться в исправности (или же неисправности) бензонасоса инжекторной ВАЗ 2109, достаточно снять его и подключить к аккумулятору напрямую. Если работать он будет нормально, без посторонних звуков (а также из выходного отверстия будет ощущаться напор воздуха), то проблем с ним нет. Но если же он не включается даже так, стоит подумать о его замене. Цена нового составит около 2000 рублей. Стоит ли ремонтировать электродвигатель? Вряд ли это способно надолго улучшить ситуацию, но в качестве временного решения вполне нормально. Но делать такую процедуру можно лишь в случае, если вы уверены в своих силах и имеете представление о работе электрических моторов.

Бензонасос в топливной системе карбюраторного двигателя отвечает за без перебойную подачу топлива от топливного бака до карбюратора. Соответственно основные признаки, указывающие нам на нарушение его работы связаны с ухудшением подачи топлива, что в свою очередь может проявляться либо плохим запуском холодного двигателя, появлением перебоев при его работе на разных оборотах коленчатого вала и т.д. Прежде, чем приступать к разборке и ремонту, необходимо проверить бензонасос, а для этого проделаем нижеследующею последовательность действий:

• Ослабляем хомут крепления и снимаем шланг с нагнетательного патрубка насоса. Нагнетательный патрубок тот, который расположен ближе к карбюратору по направлению подачи топлива в магистрали. • Сняв шланг, начните качать рукоятку бензонасоса. Ручка бензонасоса работает только при определенном положение коленчатого вала, поэтому если насос не качает попробуйте провернуть коленвал на пол оборота и попробуйте снова. Через патрубок должно подаваться топливо под давлением. Если струя топлива слабая или оно вообще не подается, то ослабьте хомут и снимите шланг со всасывающего патрубка.

• Закройте всасывающий патрубок пальцем и качайте бензонасос. В патрубке должно создаваться разряжение, что вы почувствуете подушечкой пальца. Если разряжение не создается, то необходимо снимать и ремонтировать бензонасос или полностью его менять на новый.

Какие бывают бензонасосы

Автомобили с бензиновыми двигателями, в зависимости от марки, модели и модификации, могут оснащаться различными по конструкции бензонасосами. Но все они делятся на две основные категории: механические и электрические. Большинство карбюраторных двигателей оборудованы механическими устройствами подачи топлива. Если брать ВАЗ 2109 (карбюратор), то с завода он комплектовался мембранным насосом производства ДААЗ. Главное отличие этого устройства – простота конструкции, разобраться в которой несложно даже новичку. В карбюраторной «девятке» бензонасос расположен в моторном отсеке авто. Его несложно узнать по характерной полусферической шляпке и по шлангам топливопровода.

Двигатели инжекторных ВАЗ 2114 оснащаются электрическими бензонасосами. В основе их конструкции также находится мембрана, но в отличие от «механики», устройства подачи горючего в автомобилях с автоматическим впрыском топлива, находятся не под капотом, а непосредственно в баке.

как заменить его своими руками

Шток бензонасоса ваз 2101: замена и признаки поломки

Топливный насос «девятки»

Наверное, все владельцы отечественных машин сталкивались с ситуацией, когда автомобиль невозможно завести после некоторого простоя. Исправен аккумулятор, стартер бодро проворачивает коленчатый вал, но мотор никак не желает запускаться.

Это может произойти по 2 основным причинам: либо отсутствует искра, а это означает, что не действует система зажигания, либо не подается горючая смесь и, соответственно, не работает система питания двигателя.

О неисправностях системы подачи топлива мы и поговорим. Рассмотрим ситуацию, когда двигатель не заводится, потому что не работает бензонасос ВАЗ 2108-15. Также мы узнаем, как заменить своими руками бензонасос автомобиля ВАЗ 21099.

Неисправности, снятие и ремонт механического топливного насоса

На автомобили ВАЗ 21099 карбюратор заводом-изготовителем устанавливались механические бензонасосы диафрагменного типа. Основные неисправности этого вида насосов связаны с разрывом диафрагм, поломками штока, пружины и разгерметизацией клапанов.

Главное достоинство механических бензонасосов заключается в том, что они легко поддаются ремонту. В случае выхода из строя какого-нибудь элемента можно купить отечественный ремкомплект в ближайшем магазине запчастей и в течение часа заменить все неисправные детали. Бензонасос на автомобилях ВАЗ 2108-99 с карбюраторной системой подачи топлива расположен в моторном отсеке, там же, где находится прерыватель-распределитель зажигания.

Снятие механического топливного насоса.

Сначала открываем капот и снимаем минусовую клемму с аккумулятора.

Затем ослабляем хомуты и отсоединяем топливные шланги от патрубков насоса

После этого откручиваем 2 гайки крепления бензонасоса и осторожно, чтобы не повредить прокладки, снимаем его

Устройство насоса

Теперь его нужно разобрать.

Откручиваем болт на вершине крышки насоса и снимаем ее вместе с сетчатым фильтром. Откручиваем 6 винтов и разделяем верхнюю и нижнюю части корпуса

Осторожно снимаем диафрагмы вместе с пружиной и штоком, повернув их на 90°

После разборки необходимо тщательно осмотреть все детали и заменить испорченные. Собирать и устанавливать насос необходимо в обратном порядке.

Неисправности и замена электрики

На автомобили ВАЗ 21099 инжектор заводом-изготовителем устанавливались погружные электрические бензонасосы. В отличие от механических собратьев, эти агрегаты неразборные, поэтому их нельзя отремонтировать. В основном такие бензонасосы ломаются из-за перегрева и использования некачественного топлива. Кроме того, очень часто неисправности возникают не в самом агрегате, а в его проводке.

Если электробензонасос на вашей машине загудел и перестал качать топливо, сначала необходимо проверить исправность электрики. Возможно, закоротила проводка, сломалось реле бензонасоса или просто сгорел предохранитель. Если электрика в порядке, необходимо заменить топливный фильтр. Если и это не помогло, тогда нужно менять сам насос. Учтите, электрический бензонасос ВАЗ 2108-15 расположен в топливном баке, поэтому для его замены придется лезть под машину.

Порядок действий следующий.

1. Для начала загоните машину на яму или подъемник.
2. Затем снимите минусовую клемму с аккумулятора.
3. Потом снимите заднее сиденье и найдите место, где находится смотровой люк. Открутите винты крепления его крышки и уберите ее в сторону.
4. Отключите все клеммы проводки от бензонасоса и топливного датчика.
5. Открутите гайку крепления трубки подачи топлива и отведите саму трубку в сторону.
6. Под днищем найдите штуцер сливной трубки и открутите его.
7. Далее снимайте бензобак.
8. Открутите гайку наконечника топливопровода и отсоедините его от бензонасоса.
9. Открутите все гайки крепления, снимите уплотнительное кольцо и выньте электробензонасос вместе со стаканом-накопителем из топливного бака.

Сборку необходимо осуществлять в обратном порядке.

Примечание: чтобы бензин не выливался из топливопроводов, после 4 операции можно подключить аккумулятор и завести двигатель. Через 4-5 минут мотор выработает весь бензин, оставшийся в системе.

Конструкция бензонасоса карбюраторного ВАЗ 2109

Чтобы понять, почему не качает бензонасос ВАЗ 2109 (карбюратор), давайте вкратце рассмотрим его конструкцию. Итак, устройство подачи топлива «девятки» состоит из:

• корпуса;
• толкателя с рычагом механической подкачки;
• диафрагмы в сборе;
• крышки с клапанами и штуцерами для крепления шлангов;
• сетчатого фильтра;
• рычага ручной подкачки.

Бензонасос в ВАЗ 2108/2109 (карбюратор): диагностика неисправностей, проведение ремонта и замены

На автомобилях моделей ВАЗ 2108 и ВАЗ 2109 устанавливаются электрические бензонасосы. Задачей этого устройства является подача горючего под определённых давлением в топливную рампу, а оттуда система впрыска распределяет топливо в цилиндры двигателя. Иными словами, он обеспечивает передачу бензина из бака в двигательный агрегат. Однако электрические устройства могут доставить владельцам ВАЗ 2108/2109 на карбюраторе некоторые проблемы. Не всегда их работоспособность безупречна. Собственникам отечественных авто необходимо быть готовыми к тому, чтобы знать и уметь провести проверку, ремонт и замену своими руками.

Принцип действия механического бензонасоса

Бензонасос приводится в действие кулачком распределительного вала, который двигает толкатель в горизонтальном направлении, заставляя его совершать возвратно-поступательные движения. Толкатель, в свою очередь, воздействует на рычаг механической подкачки, а он уже поднимает-опускает шток мембраны.

Таким образом внутри топливного насоса создается определенное давление, которое поддерживается клапанами крышки устройства. Один из них пропускает горючее внутрь, не пуская его обратно, а второй выталкивает в топливопровод, идущий к карбюратору.

Как видите, конструкция очень проста, поэтому, чтобы определить причину того, что бензонасос не качает, достаточно его разобрать и проверить состояние основных элементов.

Фильтр насоса и рычаг ручной подкачки

Первое, что вы увидите, разобрав устройство подачи топлива – сетчатый фильтр. Он выполнен из тонкого перфорированного пластика. Виной тому, что не качает бензонасос, может служить и он, если имеет место его деформация или сильное загрязнение.

В первом случае фильтр необходимо заменить, во втором – промыть жидкостью для чистки карбюраторов.

Рычаг ручной подкачки к тому, что бензонасос не качает топливо при вращении распределительного вала, не имеет отношения. Единственное, что может в нем сломаться – это пружина, откидывающая его в начальное положение.

Бензонасос не качает: инжектор

Как уже было сказано, насосы в карбюраторных и инжекторных двигателях имеют разную конструкцию. В автомобилях с принудительным впрыском топлива все процессы, связанные с его подачей в камеры сгорания, контролируются электронным блоком управления, поэтому здесь могут иметь место и поломки различного рода электронных устройств.

К основным причинам, по которым не качает бензонасос инжекторного двигателя, можно отнести:

• неисправность электропривода устройства;
• засорение фильтра насоса;
• выход из строя реле;
• перегорание предохранителя.

Как понять, что причиной перебоев в работе двигателя является именно бензонасос

Диагностировать проблемы с бензонасосом в автомобиле с инжекторным двигателем гораздо проще, нежели в машине с карбюраторным мотором. Дело в том, что при включении зажигания отчетливо слышится звук работы электродвигателя топливного модуля. Он продолжается несколько секунд. Звук этот свидетельствует о том, что бензонасос крутит, качает топливо.

Если это происходит при повороте ключа, значит, с самим устройством все в порядке, и причину нужно искать в другом месте. Ну, а если при включении зажигания вы не слышите характерного звука работы насоса, можете быть уверенны – проблема в нем, или в элементах его энергообеспечения.

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Читать дальше: Лампочки ходовых огней хендай солярис

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

Проверка и чистка обратного клапана

2 способ. Чтобы проверить работу обратного клапана бензонасоса без манометра, нужно пережать обратку и смотреть, как работает двигатель. При неисправности обратного клапана ДВС будет работать на повышенных оборотах (при условии что нет других проблем).

3 способ. Сочетает в себе и диагностику, и чистку обратного клапана одновременно. Снимите и осмотрите его — засорение, требующее зачистки, видно невооруженным взглядом. Продуть клапан можно и плотной струей воздуха, но лучше пропустить через него воду под напором. Таким образом вы совместите проверку клапана с его чисткой. Если же и после этого клапан не работает, нужна его замена.

Этап 7. Проверка давления

Чтобы диагностика позволяла верно определить показатели давления, нужно сбросить начальное давление топлива, отключив предохранитель бензонасоса.

Проверка манометром как качает бензонасос

Как проверить бензонасос манометром

Проверить бензонасос манометром на исправность можно так: подключаем устройство к топливной рампе. Вывод — через кромку капота на лобовое стекло, где устанавливаем устройство надежно.

Фиксируем замеры в:

Статичном положении. Поворачиваем ключ зажигания и смотрим на показания манометра, они не должны превышать 3,7 атм.

Динамике. Включаем третью передачу (скорость около 50 км/ч), наблюдая за данными манометра. При движении, если проблема в давлении, показатели будут либо ниже 3 атм., либо выше 3,7 атм.

Низкое давление в топливной системе может быть следствием утечки топлива. Пропуск горючего покажет снижение давления ниже 1,6 атм. Место неисправности: форсунка или регулятор топлива.

Следует заметить, что, при всей схожести (принцип работы, предназначение), способы диагностики бензонасоса механического отличаются, а в чем, — рассмотрим подробнее ниже.

Начните с реле и предохранителя

Учитывая, что модуль подачи топлива находится в баке авто, и добраться до него не так просто, диагностику лучше начать с реле и предохранителя:

1. Отверните винты крепления крышки монтажного блока, расположенного слева от рулевой колонки.
2. Под ней найдите предохранитель F3 (15 А) и реле R2. Это и есть те элементы, которые нам нужно проверить.
3. Что касается предохранителя, то его необходимо «прозвонить» тестером. В случае непригодности – замените его.

Проверить реле в условиях гаража достаточно сложно. Но можно взять аналогичное (из соседнего гнезда), заведомо исправное реле, и поставить его вместо диагностируемого. Теперь включайте зажигание. Качает бензонасос? Причина найдена! Ну а если ничего не изменилось, идем дальше.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.
