Доброго дня, дорогие читатели, сегодня расскажу как проверить рулевую рейку. Этот механизм является главным узлом управления машиной, без которого управлять транспортом невозможно, и безопасности никакой. Понимание устройства и принципа действия рейки позволяет вам, как водителю, выбрать подходящую на замену. Кроме того, можно проверить работоспособность своей рейки, и отрегулировать при необходимости.

Принцип работы

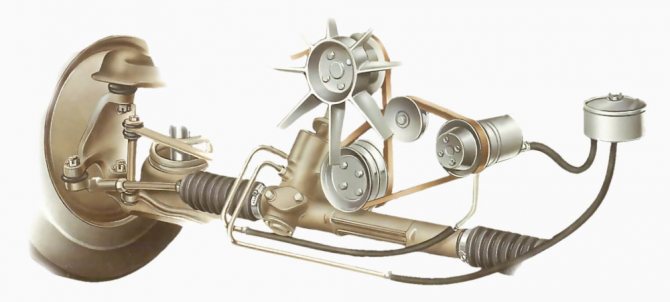

Рейка рулевая является главным агрегатом системы рулевого управления. Через неё передается усилие от рулевого колеса к тягам колес. Когда вы вращаете руль, происходит поворот колес машины в горизонтальном направлении. Прогресс как всегда на месте не стоял, поэтому сегодня выпускается много вариантов исполнения реечных механизмов.

Как проверить люфт руля самостоятельно

Как определить неисправность рулевой рейки — видео

Что можно сделать

В определенных ситуациях становится очевидным, что стук или люфт возник в результате ослабления крепления реечного картера или незначительного естественного износа шестерни на руле и рейки. Если зацепление при взаимодействии шестерни руля и рейки не правильное, и руль поворачивается туго, делается несложная процедура подтягивания. До того, как подтянуть рулевую рейку, нужно проверить уровень масла в ее картере и при необходимости, долить до нужного объема.

Чтобы заняться регулированием рейки руля, автомобиль с выставленными прямо колесами, следует поднять на подъемнике или разместить на эстакаде. Двигатель должен быть выключен. Открывается доступ к рейке для детального осмотра, в том числе ее вала, корпуса, сальников и уплотнительных колец.

Простая регулировка рулевой рейки делается при помощи специального винта. Обычно он располагается в ее торцевой крышке. Задача операции – добиться ликвидации стука, люфта. Важно эту работу делать не спеша. Немного повернув ключ, каждый раз проверять наличие люфта. Он не должен превышать 10 градусов. В результате восстанавливается его свободное поворачивание в обе стороны и возврат в исходное положение.

Добившись удовлетворительного результата, проверить его на ходу. Не исключено, что руль станет поворачиваться тяжелее. В этом случае регулировочный винт слегка ослабляется. Если подтягивание оказалось безрезультатным, надо не откладывая ехать в автосервис. Зная, как подтягивается рулевая рейка, муторная процедура становиться быстрым и привычным занятием, особенно, если машина эксплуатируется в сложных дорожных условиях.

Считается, что рулевая рейка является достаточно капризным и не всегда надежным элементом машины. Понимание особенностей диагностики состояния этой важной части рулевого управления, регулярный и тщательный осмотр узла помогает своевременно выявить его неисправности. Это позволяет избежать потери управляемости и в следствии дорогостоящего ремонта.

Разновидности

Как проверить исправность её расскажу чуть позже, начну с разновидностей:

• Самая простая, которая может называться прародительницей остальных видов, это механическая конструкция. Дополнительного усиления передачи усилий она не предусматривает.
• Гидравлический механизм, сегодня наиболее распространенный вариант. Называют еще рейка с ГУР. К привычному механическому управлению добавлена гидравлическая усиливающая система. Поворачивая руль, водитель задействует гидроусилитель, который дает дополнительное усиление передаваемой нагрузки, снижая затраты усилий водителя.
• Рейка с электрическим усилением (ЭУР), добавляет усилие за счет электрического мотора. Мотор запускается, как только водитель начинает крутить руль и срабатывает датчик поворота. Как и гидроусилитель ЭУР не требует от водителя приложения особых усилий к рулевому колесу.
• Комбинированная электрогидравлическая рейка называется гибридной, имеет оба варианта усиления. Она не имеет недостатков гидравлического варианта, однако её стоимость намного выше.

Приводить достоинства и недостатки не считаю нужным, статья не об этом, извините, если будут пожелания, напишу об этом отдельно.

Стоит ли диагностировать рулевую рейку самостоятельно

К плохому состоянию такого важного узла приводит частая езда по неровностям с такой же скоростью, что и по гладкому асфальтовому покрытию. Часто водитель не желает притормаживать при возникновении бугров и ям. Немало любителей в подходящей ситуации заезжают на бордюры и ступеньки. Огромную нагрузку испытывает рейка при резких ускорениях и круто повернутом руле.

Это приводит к неисправностям рулевой рейки, обычно сопровождающиеся такими симптомами как:

• стук при движении по неровной дороге, усиливающийся при повороте руля;
• гудение рулевого гидроусилителя;
• тугое или одностороннее поворачивание руля;
• масляные пятна на асфальте в районе переднего моста, в месте стоянки машины;
• ухудшение управляемости.

Часто при появлении первых признаков неисправности рулевой рейки автовладельцы стараются быстро выявить проблему сами. Но диагностика рулевой рейки на исправность своими руками может оказаться неблагодарным занятием. Порой не учитывается, что этот процесс предполагает:

• соблюдение процедур, рекомендованных изготовителем;
• профессиональное оборудование для дефектовки;
• определения уровня изношенности высокоточными инструментами;
• наличия мастеров, досконально знающих устройство и особенности устройства.

В гаражных условиях это сделать весьма сложно. К тому же указанные признаки могут означать наличие и прочих неисправностей. Не имея достаточных навыков, своими руками диагностировать рейку руля не стоит. Зачастую, получить реальную картину состояния такого механизма можно только после его снятия с автомобиля и полной разборки.

В случаях визуального обнаружения подтекания масла на снятой рейке, допустимо самостоятельное проведение не сложного ремонта по замене сальников, колец, прокладок или манжет. Здесь надо убедиться, что металлические детали не выработаны, отсутствуют люфты. Заменой резиновых или силиконовых уплотнителей стоит заняться при наличии необходимого опыта, инструментов и знания конструкции рейки конкретного автомобиля.

Покупая ремкомплект, отдельные запчасти, следует внимательно изучать их качество и завод изготовителя. Приобретение не новых деталей следует исключить. Замена деталей не представляет больших сложностей для опытного автовладельца. Если рейка гидравлическая, не забудьте прокачать ее после завершения работ.

Устройство

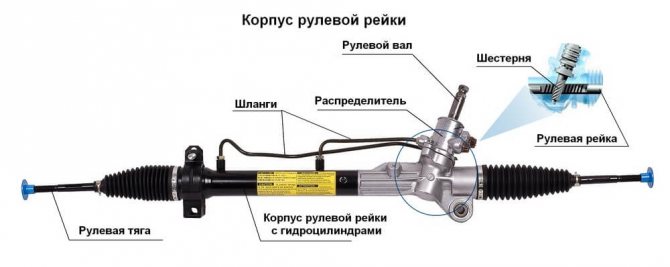

Чтобы проверить механизм на неисправность , нужно знать как он устроен, агрегат состоит из:

• Алюминиевого корпуса.
• Шестеренки, вращаемой рулевым колесом, передающая усилие на рейку (червяк в червячном механизме не путаем).
• Рейка, с зубчатым участком, передающая усилие от шестерни к тягам колес.
• Ограничители амплитуды по обеим сторонам, состоящие из втулки и манжета силового.
• Уплотнители, втулки опорные и прочая мелочь, имеющаяся в составе ремонтного комплекта.

Основные дефекты рулевой рейки

• Выработка ресурса втулки и ее картера;
• Течь сальника на валу;
• Чрезмерный износ картера на распределителе;
• Выработка ресурса центрального зуба.

Выработка ресурса втулки и ее картера

Видео: Что делать, если застучала рулевая рейка?

Сама втулка необходима для надежного зажима зубьев и вала, а также крепления самого вала. Втулка посажена на специальную пружину, которая обеспечивает необходимую силу прижима, а также контроль за положением зубьев. Подобный дефект считается достаточно частым, особенно в тех рейках, где втулка изготовлена из пластика.

В результате – налицо износ втулки и стенок цилиндра, что приводит к вертикальному перемещению рейки и, как следствие, возникновению стука и люфту. Для определения подобной неисправности достаточно выехать на неровную дорогу и в движении покачивать рулевое колесо в стороны, а потом повторить это на стоящем авто. Кроме того, износ втулки будет проявляться в передаче на руль ударов во время езды по плохой дороге.

В данном случае необходимо ремонтировать рейку – простая подтяжка втулки ничего не даст.

Течь сальника на валу

Указанный сальник расположен на валу рейки. Особенностью такого дефекта становится позднее обнаружение течи, потому как на сальник не оказывается давления. Признаками подтекания сальника являются – гул при вращении рулевого колеса, а также понижение уровня жидкости, залитой в бачок гидравлического усилителя. В данном случае требуется срочно проинспектировать рейку, так как подтекать может не только сальник. Течь в состоянии возникнуть также из-за дефектных хомутов, насоса, патрубков, шлангов и т. д. Вероятность течи сальника во многом определяется и материалом, из которого тот изготовлен – во время сильных морозов некоторые из них растрескиваются.

Чрезмерный износ картера на распределителе

Данный дефект начинает проявляться постепенно – в незначительных закусываниях руля на холодном авто. Кроме того, руль становится все более тугим, а его возвращение в нулевую зону будет неполным.

Причина в конструкции колец, которые вращаются с валом картера. Со временем они образуют небольшие бороздки на поверхности распределителя картера и начинают пропускать масло. Это и приводит к потере давления и тяжести в баранке.

Возникновение борозд обусловлено добавлением во фторопласт, из которого изготовлены кольца, частичек металла, что трутся о вал. Примечательно, что для большинства японских моделей подобные проблемы не характерны, так как под кольцами установлены прокладки из резины.

Видео: Ремонт рулевой рейки ВАЗ. Сделай Сам!

https://youtube.com/watch?v=eejXH7adrzQ

Выработка ресурса центрального зуба вала

Одной из основных проблем является износ зубчатого механизма, основной задачей которого является процесс преобразования движения вращательного типа в поступательный. Причем практически для всех машин характерен износ среднего звена, так как движение в городе (в основной массе) характеризуется ездой по прямой с небольшими подруливаниями.

Для определения проблемы необходимо самостоятельно проинспектировать механизм, покачав рулем в стороны из средней позиции. При наличии стуков следует отправиться на СТО и осуществить комплексную диагностику. В случае износа центральных зубьев, придется заменить весь вал, причем использовать рекомендуется только оригинальные компоненты.

Проверка

Проверка рулевой рейки выполняется несколькими способами:

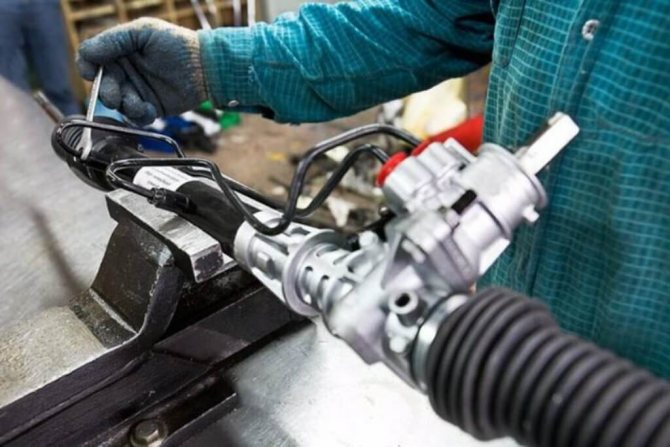

• её можно проверить осмотрев, сняв и перебрав и на стенде. Визуальный осмотр позволяет выявить внешние повреждения, трещины корпуса, пыльников, протечку сальников. Для лучшей проверки её рекомендуется снять с машины, иногда загрязнение мешает её как следует рассмотреть.
• Как проверить снятую рейку? После снятия её корпус отмывают и разбирают механизм. Все детали после разборки тоже нужно отмыть и осмотреть на предмет дефектов. Поврежденные элементы замените новыми. Замена сальника является обязательной. Собираете механизм, заменив все резиновые элементы запчастями из ремонтного комплекта.

Собранная рейка требует проверки на специальном стенде, особенно если она имеет гидроусилитель.

Стенд для проверки – дорогое удовольствие, чтобы его покупать, проще и дешевле заехать на СТО, где такой стенд имеется. Установив непроверенную и не отрегулированную на стенде деталь, вы сильно рискуете.

Как проверить на стук, спросите вы, отвечаю. На стук реечный механизм можно проверить приложив руку к корпусу, а помощник в салоне покрутил руль из стороны в сторону. Если нет отчетливых ударов, значит малейшего стука нет.

Видео про стуки рейки

Если ремонт сложный или невозможен, лучше купить новую, она отрегулирована, остается только установить на место поломанной. Для дорогих иномарок запчасти бывает достать сложно и непомерно дорого. Поэтому, вам могут предложить отремонтированный механизм, со скидкой, или бывший в употреблении, но еще рабочий.

В таком случае, решение остается за вами, могу лишь предупредить, что такую рейку нужно внимательно изучить со всех сторон, на предмет явных дефектов, чтобы не «попасть» на хлам при покупке.

Устранение стука в рулевой рейке

Если в рулевой рейке стучит, это не повод бежать в сервисный центр и тратить десятки тысяч рублей на покупку нового узла. Иногда достаточно просто отвинтить болт, фиксирующийся на контргайке и очистить пружину.

За годы эксплуатации на пружине скапливается огромное количество грязи, ржавчины и других отложений. Как результат деталь оказывается заблокированной, и втулка перестаёт двигаться. Чтобы восстановить работоспособность нужно совершить такие действия:

1. Отвинтить контргайку и болт (на рисунке они обозначены номерами 8 и 6).
2. Достать пружину и втулку.
3. Произвести очистку. Для этого понадобятся химические средства и щётка. В крайнем случае можно использовать обычную солярку. Но нужно соблюдать придельную осторожность, она может нанести вред деталям. Перед чисткой пружина покрывается смазкой.
4. Особое внимание нужно уделить втулке. На ней не должно быть повреждений, если такие имеются, деталь подлежит замене.
5. Перед установкой посадочное место втулки подлежит чистке. Потом деталь смазывается и устанавливается на место.
6. Осуществляется обратная сборка.

Это интересно: Что будет, если перелить масло в двигатель?

В конце работы понадобится отрегулировать затяжку. Для этого вам понадобится напарник, который сядет за руль. Болт натяжения нужно настроить так, чтобы рулевая рейка не стучала. После того как оптимальное положение найдено, оно фиксируется контргайкой.

Также причиной того, что стучит рулевая рейка, может быть выходная втулка. Это деталь под номером 11 на рисунке. Диагностировать её поломку крайне просто. Люфт вала на выходе является весомым доказательством неисправности. Заменить её не составит труда. Достаточно выкрутить старую и поставить новую.

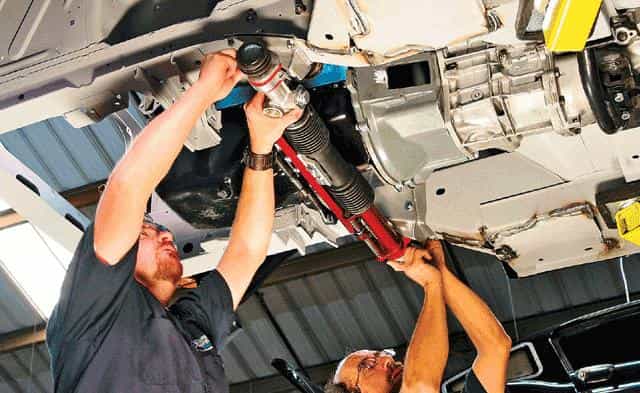

Полная замена всего узла необходима только тогда, когда внутрь конструкции рейки попала грязь, и это привело к разрушению вала и уплотнителя. Демонтаж начинается с освобождения рулевых наконечников. Также нужно снять болтовые и карданные крепления. После этого осуществляется установка.
