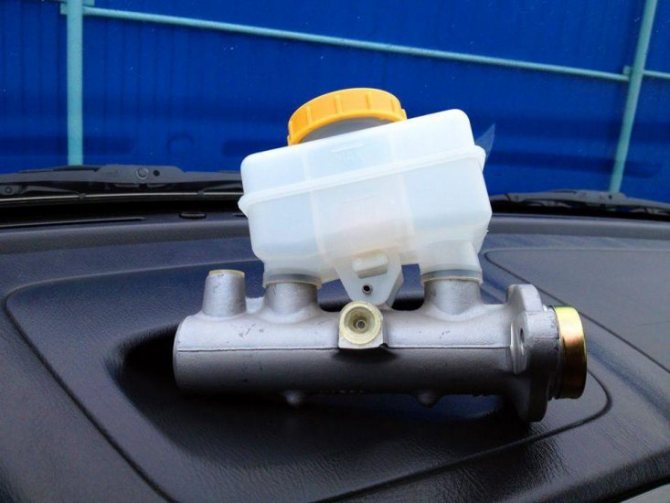

Главный тормозной цилиндр (ГТЦ) – устройство для преобразования усилия от педали тормоза в давление гидравлической жидкости для дальнейшей передачи усилия через гидравлическую жидкость (тормозную жидкость) на поршень тормозного суппорта. ГТЦ расположен в верхней части вакуумного усилителя тормозов (ВУТ). Над главным цилиндром находится бачок, заполненный тормозной жидкостью.

В целом, деталь достаточно надежная и отличается большим сроком службы. Однако тормозные цилиндры в процессе эксплуатации изнашиваются, в результате чего требуется их проверка, замена или ремонт. Подробнее читайте в нашей статье.

Устройство тормозного цилиндра и принцип работы ГТЦ

На подавляющем большинстве автомобилей цилиндры двухсекционные, каждая из секций отвечает за отдельный контур тормозной системы.

Это необходимо для безопасности, так как в случае повреждения эффективность тормозной системы снизится, но работоспособность сохранится.

Устройство главного тормозного цилиндра:

• шток вакуумного усилителя тормозов;
• стопорное кольцо;
• перепускное отверстие первого контура;
• компенсационное отверстие первого контура;
• первая секция бачка;
• вторая секция бачка;
• перепускное отверстие второго контура;
• компенсационное отверстие второго контура;
• возвратная пружина второго поршня;
• корпус главного цилиндра;
• манжета;
• второй поршень;
• манжета;
• возвратная пружина первого поршня;
• манжета;
• наружная манжета;
• пыльник;
• первый поршень.

https://youtube.com/watch?v=ZLiWDHDdSdg

главный тормозной цилиндр

Ремонт главного тормозного цилиндра.

Как работает главный цилиндр

В корпусе один за другим расположены 2 поршня. Когда водитель жмет на педаль тормоза, усилие через шток передается на первый поршень, который сдвигается вперед. За счет этого сжимается тормозная жидкость, тем самым формируя давление в первом тормозном контуре.

Также первый поршень проталкивает вперед второй поршень. Данный поршень создает давление во втором контуре. В отсеки, которые появляются при движении поршней внутри корпуса, поступает жидкость из компенсационного бачка.

После отпускания педали тормоза возвратные пружины возвращают поршни в исходное положение, давление внутри цилиндра снова выравнивается за счет тормозной жидкости в бачке. Данная схема работы ГТЦ позволяет очень быстро передать усилие через практически несжимаемую тормозную жидкость на каждый из тормозных цилиндров на колесах.

Кстати, компенсационный бачок тоже имеет две секции. Если возникнут протечки, жидкость останется, как минимум, в одной секции. Внутри бачка дополнительно стоит датчик уровня тормозной жидкости. При сильном снижении уровня на панели приборов загорается соответствующий индикатор. Для повышения надежности на некоторых ГТЦ используют сразу два бачка.

Замена вальца

Как заменить главный тормозной цилиндр? Все действия производятся, как и при его ремонте. Откачать гидравлическую жидкость из бачка, отсоединить все патрубки от корпуса, сам вальц отсоединить от вакуумного усилителя или корпуса авто и от педали тормоза. Установка главного тормозного цилиндра производится в обратном порядке. Выполнив все ремонтные действия, следует прокачать тормоза. Прокачка производится по схеме: задние правое и левое колесо и после этого передние. После прокачки производится регулировка педали тормоза по высоте.

Также рекомендуем к просмотру видео по теме:

Похожие публикации:

1. Типы датчиков износа тормозных колодок и принцип их работы
2. Как поменять тормозную жидкость?
3. Порядок замены тормозных дисков
4. Минимальная толщина износа тормозного диска
5. Чем смазывать суппорта: направляющие и цилиндры

Цилиндр тормозной главный: признаки неисправности

ГТЦ представляет собой надежное устройство, однако со временем отдельные элементы в его конструкции выходят из строя. В списке основных признаков проблем главного тормозного цилиндра следует выделить следующие:

• педаль тормоза проваливается;
• тормоза срабатывают в конце хода педали;
• уменьшен ход педали тормоза;
• для торможения необходимо приложить большое усилие;
• тормозные колодки постоянно прижаты к тормозным дискам;

При малейших признаках того, что реакции тормозной системы на нажатие педали тормоза изменились, необходимо выполнять диагностику и устранять неисправность. Обратите внимание, подобные неполадки не всегда указывают на то, что главный цилиндр тормозной неисправен.

В одних случаях может потребоваться как полная замена ГТЦ или ремонт главного тормозного цилиндра, тогда как в других неисправным оказывается совсем другой элемент.

По этой при чине необходимо обратить внимание на то, как машина ведет себя при торможении:

• явный увод от заданной траектории при плавном нажатии на тормоз при езде по ровной дороге. Такой симптом обычно указывает как на проблемы в одном тормозном контуре или на одном колесе.
• слышен скрип или скрежет при торможении, заметно биение. Проблема в колодках или тормозных дисках.
• Заметен сильный перегрев тормозных дисков. В этом случае необходимо обратить внимание на сами тормозные суппорты.

Если же подобных признаков не обнаружено, тогда высока вероятность проблем именно с главным тормозным цилиндром.

Причины поломки ГТЦ

Как правило, среди основных причин поломки главного тормозного цилиндра специалисты выделяют:

• Использование некачественной/неподходящей тормозной жидкости, в результате чего происходит повреждение резиновых уплотнителей и манжет. Результат — ГТЦ течет.
• Замена тормозной жидкости осуществляется нерегулярно, жидкость «накапливает» влагу и теряет свои свойства. В результате детали из металла окисляются, появляется ржавчина, клапана засоряются и т.д.;
• После некачественного ремонта ГТЦ работоспособность устройства не восстановлена или восстановлена частично. В этом случае главный тормозной цилиндр может течь, клапана не работают должным образом, происходит перепускание и т.п.

Например, если тормозная жидкость перетекает внутри главного тормозного цилиндра, причем нужное давление не создается, в таком случае главный тормозной цилиндр перепускает.

Рекомендуем также прочитать статью о том, почему мотор глохнет при нажатии на тормоз. Из этой статьи вы узнаете о причинах нестабильной работы мотора при нажатии на педаль тормоза, а также как устранить данную неисправность.

При этом уровень тормозной жидкости в бачке не снижается, однако педаль тормоза проваливается (как будто произошла утечка). Если проверка ВУТ (на заглушенном авто нажать 3-5 раз на педаль тормоза) дала положительный результат и усилитель в порядке, тогда имеет место перепускание ГТЦ.

Это происходит по причине того, что манжеты изношены или повреждены. При этом нажатие на педаль тормоза не позволяет создать нужно давление и тормоза не работают.

Как заменить ГТЦ и поменять манжеты

Проблемы с ГТЦ решаются двумя способами:

1. Разборкой и чисткой устройства с заменой уплотнителей из ремкомплекта.
2. Полной заменой ГТЦ.

Надежнее всего второй вариант.

Для проведения работ необходимо подготовить:

• набор ключей;
• спецключ для выкручивания тормозных трубок;
• отвертка;
• груша или шприц;
• узкогубцы;
• пластиковый бутыль для жидкости;
• ветошь;
• репкомплект или новый ГТЦ.

Для заглушек нужно заготовить деревянные чопики длиной 6 мм с заостренным концом. После ремонта следует обязательно прокачать тормозные контуры. Для этой процедуры нужно приготовить тормозную жидкость, ключ для откручивания штуцеров на рабочих цилиндрах, баллонный ключ, прозрачная трубка и бутылка. Если будут меняться манжеты, их нужно подбирать в соответствии с ГТЦ. Изделия разных производителей могут отличаться. Покупать следует оригинал ГТЦ

Что нужно, чтоб заменить ремкомплект главного тормозного цилиндра

1. Слить тормозную жидкость.
2. Поддеть отверткой зажимы и отсоединить патрубки.
3. Выкрутить шпильки.
4. Демонтировать устройство.
5. Разобрать цилиндр. Ключом на 13 сбоку открутить болт. Выкручивать следует аккуратно, так как там есть пружина.
6. Открутить болты соединения поршней.
7. Снять пыльник.
8. Разложить все детали и осмотреть. Не должно быть механические или коррозионные повреждения.

Это интересно: Как разобрать фару на пассате б5 своими руками?

Как снять главный тормозной цилиндр

Технология демонтажа ГТЦ на любом автомобиле одинакова. Сначала шприцем откачивают тормозную жидкость из бачка (бачок можно снимать как на машине, так и после демонтажа ГТЦ). Затем с помощью специального ключа откручивают наконечники тормозных трубок (желательно сразу же надеть на них резиновые колпачки). После этого откручивают гайки крепления ГТЦ к ВУТ и снимают цилиндр.

После разборки и осмотра, следует приступить к установке нового ремкомплекта и сборке

1. Сначала установить на свои посадочные места пружины. Не путать стороны пружин и не забыть про стопорные кольца.
2. Установить поршни в цилиндр и закрепить болтами. Поршни при установке должны заходить плавно. Новые резиновые кольца на поршнях должны быть строго по центру, перекосов быть не должно.
3. Далее надо закрутить винтовую пробку и установить сальники.

После замены ремкомплекта и сборки устройства, надо прокачать тормоза, чтобы выгнать воздух из системы. Прокачка сцепления аналогична прокачке тормозов.

Установка и прокачка ГТЦ

Установку выполняйте также, как демонтаж, только в обратной последовательности. После того как затянули наконечники трубок, заливайте тормозную жидкость. Теперь необходимо прокачать главный тормозной цилиндр. Попросите помощника 4 раза плавно и до упора нажать на педаль тормоза, затем нажать еще раз и не отпускать. Ослабьте задний правый наконечник тормозной трубки, чтобы из-под него потекла тормозная жидкость. После того, как жидкость и воздух перестанут выходить, затяните наконечник и разрешите помощнику отпустить педаль тормоза. Повторите эту процедуру 3 – 4 раза для каждой трубки.

В половине случаев такой подход позволяет избежать полной прокачки тормозов. После прокачки педаль тормоза должна быть очень тугой. Заведите двигатель, и несколько раз нажмите педаль тормоза. Если она легко продавливается больше, чем на 1/6 часть хода, необходима полная прокачка тормозов. Выезжайте на любой прямой участок, где можно без помех разгоняться и тормозить. Разгонитесь до 5 – 10 километров в час и нажмите на тормоз, чтобы убедиться, что тормоза работают. Если все нормально, разгонитесь до 30 километров в час, затем резко и сильно нажмите на педаль тормоза. Если машина будет тормозить быстро и без увода в стороны, вы все сделали правильно. Если автомобиль повело в сторону, необходима полная прокачка тормозов.

Как правильно прокачать тормозные контуры

При выполнении ремонта и замены элементов тормозной системы есть вероятность попадания в нее воздуха, что приведет к образованию воздушных пробок. Их присутствие снижает эффективность работы тормозов. Поэтому необходимо прокачать тормозные контуры согласно инструкции. Прокачку начинают с правого заднего колеса. Процесс состоит из следующих шагов:

• Автомобиль устанавливаем на подъемное приспособление.
• Проверяем уровень ТЖ в бачке, она должна находиться на максимальном уровне. При необходимости доливаем.
• Прокачку выполняют вдвоем. Один человек садится на место водителя, а второй спускается под машину, надевает на штуцер рабочего цилиндра один конец прозрачной трубки. Второй опускает в бутылку, в которой налито небольшое количеством ТЖ.
• Человек в салоне нажимает несколько раз на педаль тормоза и оставляет ее отжатой. С каждым нажатием педаль движется тяжелее.
• Помощник внизу откручивает штуцер пока из трубки не польется жидкость с пузырьками. Когда жидкость перестанет вытекать, штуцер закручивают обратно.
• Затем снова нажимаем несколько раз педаль, откручиваем штуцер и ждем пока вытечет жидкость с воздухом. Процедура повторяется до момента, когда из трубки потечет ТЖ без воздушных пузырьков.

Это интересно: Эвакуаторы для автомобилей

Далее поочередно прокачиваются остальные колеса в таком порядке: левое заднее, правое переднее и левое переднее. Для доступа к штуцерам передних колес необходимо демонтировать колеса.

Во время работ нужно все время контролировать уровень ТЖ в расширителе и доливать при необходимости до максимума, чтобы исключить попадание воздуха в тормозную систему. После ремонта проверяем работу тормозов. Для этого выбираем дорогу, где почти нет движения.

Система тормозов ВАЗ 2107 имеет простую конструкцию, это дает возможность самостоятельного ремонта ГТЦ. Таким образом, водитель получит опыт авторемонтных работ и сэкономит деньги на посещении СТО.

Прокачка тормозной системы на классике.

Ремонт главного тормозного цилиндра

Главный тормозной цилиндр отличается ремонтопригодностью, в продаже имеются ремкомплекты ГТЦ. Комплекты могут быть полными и неполными. Неполный комплект обычно включает в себя только уплотнители и манжеты для ремонта цилиндра.

Полный комплект позволяет выполнить комплексную переборку устройства и включает в себя:

• защитный колпачок ГТЦ и колпачок для штуцера;
• уплотнители для поршня и поршневой головки;
• уплотнительные манжеты;
• поршни, возвратные пружины;
• держатель пружины, винт.

Рекомендуем также прочитать статью о том, почему водитель может слышать скрип, свист или скрежет при торможении. Из этой статьи вы узнаете об основных причинах появления посторонних шумов во время торможения, а также что делать в такой ситуации.

Перед началом ремонта сначала необходимо выполнить дефектовку ГТЦ. Важно, чтобы на внутренней части корпуса не было сколов, царапин, раковин и других повреждений. Если такие дефекты присутствуют, потребуется полная замена главного тормозного цилиндра.

Ремонт и замена ремкомплекта главного тормозного цилиндра

После того, как вы выяснили причину поломки, вам необходимо купить ремкомплект главного тормозного цилиндра. Они делятся на два основных типа — полный и неполный. Для некоторых машин необходим дополнительно специальный ключ (например, для ВАЗ 2110). В комплект полного набора входят: пластиковые конуса для монтажа новых манжет на тело поршней, шайбы, пружины, пыльники, все необходимые манжеты. Если комплект неполный, то в него, как правило, входят лишь манжеты ГТЦ.

Как же поменять ремкомплект главного тормозного цилиндра? Алгоритм выполнения работ следующий:

Ремкомплект ГТЦ к ВАЗ 2108-2109

1. Снять минусовую клемму с аккумулятора и клеммы с бачка тормозной жидкости. Это делается для того, чтобы электронный блок управления в дальнейшем не вывел сообщение об ошибке.
2. Далее необходимо слить из системы рабочую жидкость. Делается это с помощью медицинского шприца и трубок. Некоторая жидкость все же останется в системе, поэтому приготовьте заранее ветошь для устранения потеков. Все отсоединенные трубопроводы необходимо “заглушить”.
3. После этого нужно приступить к снятию непосредственно ГТЦ. Этот процесс буквально незначительно будет отличаться для каждой модели автомобиля, поэтому невозможно дать определенных рекомендаций в рамках одной статьи, но одно можно сказать с уверенностью, что прикручен к вакуумнику лишь двумя шпильками.

Дальнейший ремонт главного тормозного цилиндра необходимо проводить на рабочем столе (верстаке). Как показывает практика, капитальный ремонт ГТЦ в условиях гаража невозможен или не приносит желаемых результатов. Поэтому ограничимся рассмотрением случая замены резиновых уплотнителей из ремкомплекта тормозного цилиндра.

Обратите внимание, что во время демонтажа из цилиндра будет вытекать тормозная жидкость, которая может попасть на стол или окружающие предметы. Поэтому рекомендуем вам на начальном этапе подстелить ветошь или плотную бумагу для того, чтобы масло стекало на него.

• Для демонтажа необходимо открутить стопорные и крепежные болты механизма. После чего разобрать корпус. Делать это нужно аккуратно. чтобы имеющиеся внутри пружинки не разлетелись в стороны.
• Все старые резиновые уплотнения и манжеты удалить из корпуса, после чего почистить их посадочные места от возможной грязи и пыли с маслом.
• При сборке все новые резиновые уплотнения необходимо смазать используемой тормозной жидкостью (желательно новой). А медные кольца под стопорными болтами лучше заменить на новые. Крепежные и стопорные болты лучше покрыть медной смазкой (спреем или пастой) с тем, чтобы в дальнейшем при необходимости они не прикипели и их можно было без труда выкрутить.

Категорически запрещается ремонтировать регулятор давления ГТЦ. Настройки регулятора установлены производителем при его изготовлении, поэтому регуляторы давления меняются целиком.

Замена ремкомплекта главного тормозного цилиндра

Использование ремкомплекта для ГТЦ ВАЗ

Сборка и установка цилиндра на место выполняется в обратном порядке. Не забудьте накинуть клемму на аккумуляторную батарею. В систему обязательно заливать новую рабочую жидкость (ею же смазывают новые резиновые уплотнительные детали), после чего выполняется прокачка тормозной системы с тем, чтобы выгнать из нее воздух.
