КПП – как и зачем

Не будем очень детально разбирать устройство и принцип работы коробки передач, но для понимания нужно немного познакомиться с принципами этого механизма.

Главная задача коробки передач – передача крутящего момента и мощности от силового агрегата в изменяемом диапазоне оборотов. Чтобы изменять этот набор оборотов, применяются пары шестеренок, имеющие разное передаточное отношение – именно за счет этого полторы тысячи оборотов могут превращаться в обороты ведущей пары колес с повышением вращательного момента.

Этот принцип очень напоминает современный велосипед. Для старта используют малую звездочку, после разгона до определенной скорости переключаются на следующую передачу, где шестерни имеют другое передаточное отношение – меньшее, чтобы ехать быстро, но с меньшими усилиями или оборотами. Переключений может быть 4, 5 и более.

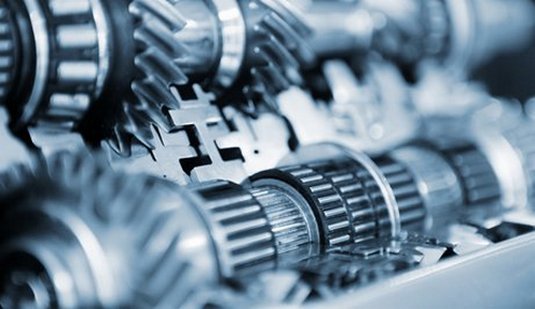

Процесс передачи вращательного момента в коробке передач осуществляется посредством зацепления шестеренок, установленных на валах. Сейчас есть двухвальные КПП, трехвальные. Первые имеют первичный и вторичный валы. А вращательный момент идет с первичного вала к вторичному через промежуточный. Шестеренки на них постоянно зацеплены. Но пары шестерен, кроме той, которая рабочая в данный момент, вращаются без нагрузки. Чтобы выбрать пару шестеренок, существует синхронизатор. С помощью рычага КПП посредством вилки переключения и синхронизаторов подключается та или иная шестеренка к установленной на ведомом валу.

Ремонт МКПП

Поломки в механических коробках передач МКПП

Советы и рекомендации

С учетом того, что процедура снятия и последующего разбора коробки передач весьма трудоемкая, необходимо перед началом работ проводить диагностику МКПП.

• Если в КПП возникли шумы (как на холостом ходу и/или под нагрузкой), при переключении передач слышен хруст, машина сильно дергается и т.д., необходимо прекратить эксплуатацию ТС и выполнить ряд диагностических процедур. При этом важно понимать, что если МКПП шумит или гудит на новом автомобиле, а также коробка некорректно работает, это не обкатка агрегата. В данной ситуации высока вероятность брака, то есть нужно незамедлительно обращаться по гарантии.

• В некоторых случаях при возникновении проблем с МКПП рекомендуется делать промывку коробки передач. Данное решение позволяет удалить из агрегата стойки загрязнения и продукты износа. Плюсом является то, что демонтаж коробки не производится. Потребуется только слить «отработку», залить промывочное масло для КПП, затем слить промывку и заправить агрегат свежей смазкой.

• Что касается всевозможных присадок в коробку передач, нужно учитывать, что серьезные поломки такие средства не устраняют. Если же использовать составы в целях профилактики, без необходимости заливать присадку в КПП также не рекомендуется. Дело в том, что составы так или иначе воздействуют на масло и детали агрегата.

• Зачастую капитальный ремонт коробки предполагает, что изношенные детали нужно заменить на новые. При этом часто меняются все «внутренности» КПП, так как только после разборки КПП можно оценить степень износа валов, шестерней и других элементов. С одной стороны, такой ремонт позволяет не только вернуть работоспособность агрегату, но и говорить о большом ресурсе восстановленной коробки. Однако минусом является высокая стоимость такого капремонта коробки передач. С учетом вышесказанного более рациональным решением зачастую является приобретение контрактного агрегата в хорошем состоянии с гарантией.

• При необходимости выполнить ремонт КПП, особенно если такой ремонт проводится на СТО, нужно обращаться только к опытным специалистам. На начальном этапе следует проводить дефектовку агрегата, так как распространенной практикой является замена одной или двух изношенных деталей, однако затем счет выставляется за полный капитальный ремонт коробки передач.

Виды неисправностей механических трансмиссий

Прежде чем пытаться проводить диагностику КПП, нужно узнать, какие неисправности могут случиться с данным узлом. За счет строения механизма поломки имеют особенности. Они делятся на поломки коробки и на неисправности механизма переключения.

Чтобы быстро и без особых затрат восстановить работу КПП, нужно уметь вовремя обнаруживать поломки и знать основные способы устранения. Это особенно важно, если КПП поломалась где-то в пути на трассе.

Сейчас существуют роботизированные коробки передач. Неисправностей данных коробок значительно больше, а диагностика КПП «робот» осуществляется при помощи встроенной диагностической системы или при помощи ПК со специальным софтом.

Ремонт коробки передач своими руками

Когда механическая коробка передач начинает барахлить, а передачи не переключаются или выбиваются на ходу, следует срочно заняться её ремонтом. Управлять неисправным автомобилем, в котором случилась поломка не только неприятно, но и не безопасно. Можно доверить ремонт коробки передач профессионалам на станции технического обслуживания, но не все СТО занимаются такой работой. К тому же часто владелец не допускается в ремонтную зону, а недобросовестные механики могут заменить лишь одну выработавшуюся шестерню, сказав, что произвели капитальный ремонт всей коробки.

Для тех, кто хорошо знает устройство автомобиля и имеет гараж с набором инструментов, есть смысл самостоятельно произвести ремонт МКПП. Это сэкономит вам кучу денег и поможет устранить «дёрганый» стиль езды. Для этой процедуры вам понадобится помощник, так как вес КПП довольно внушительный.

Как выявить поломку КПП?

Среди самых распространенных неисправностей механических трансмиссий можно выделить наличие посторонних звуков при установленной нейтральной передаче, шумы при любой включенной передаче, трудности с переключениями. Также передача может выключаться самостоятельно. Самая популярная неисправность – это течь масла.

Чтобы выполнять диагностику КПП — ВАЗ или любого другого автомобиля -, нужно разбираться в причинах неисправностей. Их несколько. Рассмотрим подробно каждую поломку.

Диагностика механической коробки передач

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.

Обращаться на почту

Ремонт механической коробки передач – достаточно сложная процедура. Хотя двадцать лет назад многие автовладельцы производили ремонт механических коробок передач своими силами в гаражах, сейчас данная процедура намного усложнилась, так как технический прогресс шагнул далеко вперёд и устройство МКПП сильно изменилось.

Перед тем, как заняться ремонтом, нужно выявить неисправности механической коробки передач, а помочь в этом вопросе может только тщательная диагностика МКПП. После её проведения будет ясно, стоит ли заниматься ремонтом коробки или дешевле будет приобрести новую. Следует помнить, что даже если стоимость запчастей составит 50 процентов от стоимости новой коробки, ремонт на СТО легко «съест» оставшуюся сумму.

Шум на нейтральной передаче

Характерный шум со стороны КПП при рычаге выбора передач в нейтральном положении говорит о том, что имеется увеличенный износ подшипников, установленных на ведущем валу. Также причина шума может заключаться в низком уровне масла в КПП. Масло тоже может уже сильно потерять свои характеристики.

Диагностика КПП автомобиля в данном случае сводится к проверке уровня масла. Для более полной проверки придется выполнить демонтаж коробки, разборку с последующей дефектовкой. Если будет наблюдаться износ подшипников, их меняют на новые. Запасные части для КПП отдельно можно приобрести в магазинах автозапчастей.

МКПП: что это и почему ее до сих пор используют

Недостатком любого двигателя внутреннего сгорания является узкий диапазон оборотов, в котором достигается оптимальное значение мощности и крутящего момента. МКПП играет роль редуктора, регулируя величину оборотов, мощность и крутящий момент ДВС на входе и выходе из него.

Механическая коробка передач состоит из следующих элементов:

• Валы: первичный, промежуточный, вторичный и шестерни;
• Картер;
• Шестерни-синхронизаторы;
• Подшипники;
• Сальниковые уплотнители;
• Механический узел ПП;

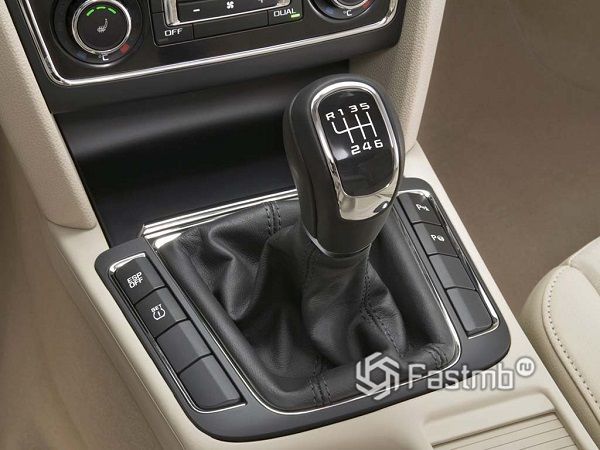

• Рычаг ПП.

Преимуществ у механической трансмиссии много, поэтому она популярней, чем «автомат»:

1. Стоимость МКПП на порядок меньше: при покупке авто с механической коробкой экономия составляет от 50 до 100 тысяч рублей.
2. Экономичный расход топлива.
3. Простота ремонта и обслуживания.
4. Дешевизна запасных частей и расходников.
5. Высокий КПД.
6. Высокая надежность и прочность узлов и элементов механической трансмиссии.
7. Адаптированность к высоким крутящим моментам и температурам.

Эти особенности делают МКПП популярным вариантом для грузового и легкового транспорта. Одинаковая конструкция предполагает ряд схожих проблем для всех видов транспорта, оснащенных МКПП.

Шум при переключении

Здесь обычно выявляются деформации и повышенный износ блокирующих элементов, слабая устойчивость резьбовых соединений, износ синхронизаторов, неполный выжим сцепления. Диагностику КПП лучше всего начинать с проверки сцепления. Если имеется неполный выжим, тогда пробуют настроить узел либо меняют корзину и диск. Также стоит убедиться, что в картере КПП есть масло и уровень его в полном порядке. Если масла недостаточно, то его доливают. Если оно некачественное, то его меняют. Затем пробуют переключать передачи на заведенном двигателе.

Для более полной диагностики потребуется снимать КПП и разбирать механизм. Только так можно увидеть изношенные или сломанные детали. Если в ходе, например, диагностики КПП ВАЗ-2107 выяснилось, что неисправны синхронизаторы, то меняют зазор между шестеренками и блокирующими кольцами. Также нужно убедиться, что шестеренки не имеют никаких повреждений.

Виды неисправностей, причины и методы устранения поломок МКПП

Первый и самый популярный дефект

, с которым можно встретиться в процессе эксплуатации авто с МКПП – повышенный уровень шума на нейтральной передаче, характерный скрип при переключении скорости. Часто возникновение данного дефекта связано с недостаточным уровнем трансмиссионного масла или его отсутствием в МКПП.

Рассмотрим частные случаи, когда можно встретить посторонний шум или увеличение его уровня в процессе эксплуатации автомобиля:

На нейтральной передаче при работающем моторе уровень шума заметно возрастает.

Основная причина – недостаточный уровень масла в МКПП или плохое качество трансмиссионной жидкости

(выработка, износ, загрязнение). Часто данная неисправность возникает при попадании грязи или воды. При устранении данных дефектов сохраняется уровень шума? Значит, проблема вызвана износом одного или нескольких узлов механической коробки передач.

Это может быть выработка посадочных мест или контактных частей подвижных элементов, износ в процессе эксплуатации, появление задиров, неровностей, потертостей в выжимном подшипнике, ведущей шестерне, одном из валов (ведущем, ведомом, промежуточном), разрушение шестерней дифференциала в автомобилях с передним приводом. Необходимо разобрать МКПП и заменить изношенные детали на новые запчасти.

При работающем моторе уровень шума заметно превышает привычный независимо от передачи.

Причины аналогичны предыдущему случаю: износ в результате эксплуатации одной или нескольких деталей механической трансмиссии. Также может быть диагностирована несоосность картеров сцепления и двигателя.

Необходимо заменить изношенные части – в первом случае. Во втором — отцентровать картер сцепления относительно двигателя или заменить его на новый, но сделать это самостоятельно довольно сложно. Лучше обратиться в специализированный сервис.

• При работающем моторе уровень шума заметно превышает привычный на одной из передач.

Частой причиной бывает износ или поломка зубьев синхронизатора.

Вторым по распространённости дефектом

является хруст в процессе эксплуатации или проблемы с переключением передач. Первой и основной причиной является износ или поломка синхронизатора, однако
перед съемом и разбором МКПП необходимо проверить следующие узлы:

• рычаг переключения передач на предмет наличия люфта в кулисе;
• тросик привода на предмет обрыва или утечку жидкости;
• регулировку механизма выбора скоростей;
• исправность корзины и диска сцепления;
• качество крепления МКПП к кузову транспортного средства;
• уровень и качество трансмиссионной жидкости в МКПП.

При обнаружении и устранении данных дефектов можно избежать хруста при переключении, невозможности переключить передачу или самопроизвольного переключения.

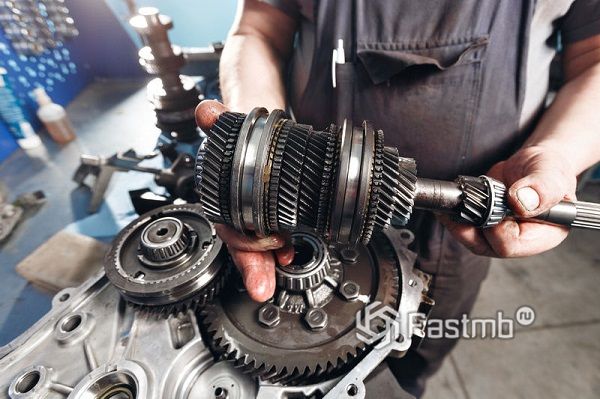

Если дефекты устранены, но проблема осталась, следует разобрать МКПП и заменить изношенные или сломанные синхронизаторы. При разборе нужно обратить внимание на наличие дефектов на следующих элементах:

• выжимной подшипник;
• тяги;
• цельность вала;
• исправность муфт и шестерней.

Кольцо шестерни-синхронизатора имеет особой формы зубья, которые в момент переключения скорости зацепляются с муфтой. При их истирании передачи начинают самопроизвольно выключаться. Поэтому при разборе МКПП следует заменить неисправные детали. Также самопроизвольное выбивание скорости происходит при дефектах следующих узлов:

• выработка штока, вилки переключения скоростей;
• обрыв или заедание троса;
• выработка подшипника вала;
• смещение МКПП в результате износа подушки;
• ослабленное крепление МКПП к корпусу транспортного средства.

Для проведения ремонтных работ можно воспользоваться инструкцией по эксплуатации транспортного средства ли обратиться в специализированный автосервис для устранения данных дефектов и неисправностей.

Третьей, самой распространенной причиной неисправности на «механике» является подтекание масла.

Возникает она при износе уплотнителей (сальников) штока выбора скоростей, неплотном прилегании поддона механической КПП, ослабленных креплениях контрольного отверстия, забитии дыхательного клапана МКПП.

Избавиться от шумов в коробке часто можно посредством доведения уровня масла через дыхательный клапан или контрольное отверстие до минимально допустимого (оптимальным является показатель не ниже 3-7 мм от контрольного отверстия).

Шум в процессе работы КПП

Если при работе коробки передач слышится сильный шум или вой, это говорит о том, что шестеренки имеют чрезмерный износ. Также причина может быть в повышенном износе синхронизаторов или подшипников. Для того чтобы точно выяснить неисправность, нужно снимать и разбирать КПП.

Хруст и шум может быть разным – постоянные звуки или только при переключении. В первом варианте звук говорит о большой и серьезной проблеме – шестерни имеют дефекты или изношены подшипники валов.

Нередко шум удается устранить доливанием масла. Обычно масло в КПП проверяют очень редко и забывают доливать. Если на корпусе есть потеки, то лучше проверить уровень. Изношенные детали меняют на новые. Шум при работе КПП ВАЗа – это норма даже для нового авто. Поэтому не стоит паниковать.

Сборка и установка МКПП на автомобиль

Сборка и установка МКПП проходит в обратной последовательности разборке. Нюансы, на которые стоит обратить внимание:

1. Когда устанавливается муфта, не стоит забывать про стопор;
2. Подшипники устанавливаются соответственно пазов и проточки;
3. Коробку нужно очистить от грязи и промазать края герметиком, перед тем, как закрыть крышку.

Будет полезно: Чем отличается дизельное масло от бензинового

Ремонт МКПП – процедура достаточно сложная, но нужно помнить, что многие гаражные умельцы перебирают даже АКПП, что существенно труднее.

Трудности с переключением

В данном случае при диагностике КПП нужно проверить, не ослаб ли трос привода сцепления. Иногда имеются трудности с переключением именно по причине неполного выключения сцепления. Еще трудности вызывает износ штока в механизме переключения.

Чтобы передачи переключались лучше, рекомендуется убедиться, что сцепление полностью выключается. Также проверяют, нет ли заедания шестеренок при их движении. Проводят тщательный осмотр системы механизма выбора передач.
