Снятие и установка датчика температуры охлаждающей жидкости Daewoo Nexia N150

Инструменты:

• Плоскогубцы
• Гаечный ключ рожковый на 10 мм
• Гаечный ключ накидной прямой на 19 мм (для двигателей A15SMS)
• Ключ трещоточный (для двигателей F16D3)
• Высокая головка на 19 мм (для двигателей F16D3)
• Шестигранный ключ на 5 мм (для двигателей F16D3)
• Динамометрический ключ
• Воронка

Детали и расходники:

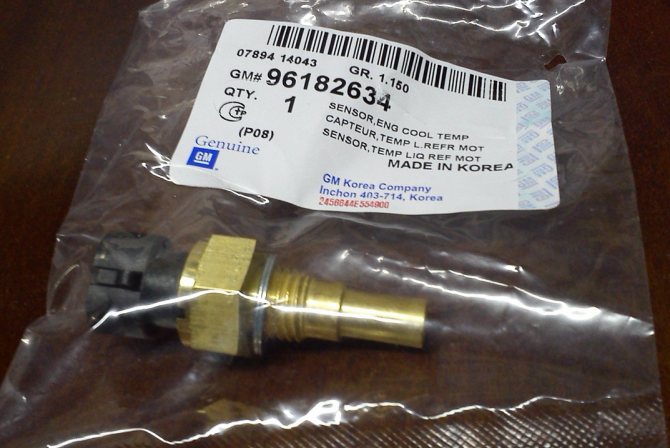

• Датчик температуры охлаждающей жидкости 96182634 (при необходимости)

• Уплотнительная шайба датчика температуры охлаждающей жидкости
• Емкость техническая
• Охлаждающая жидкость
• Ветошь

Примечания:

Датчик температуры охлаждающей жидкости снимайте для его проверки или замены.

Снятие и установка датчика температуры охлаждающей жидкости двигателя F16D3

Примечание:

Из-за того, что на двигателе F16D3 датчик температуры охлаждающей жидкости расположен в труднодоступном месте (под впускным трубопроводом между первым и вторым цилиндрами двигателя), операции по его демонтажу показаны при снятом впускном трубопроводе.

1. Для удобства работы, снимите верхнюю крышку двигателя, как описано здесь.

2. Слейте из двигателя охлаждающую жидкость, как описано здесь.

3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

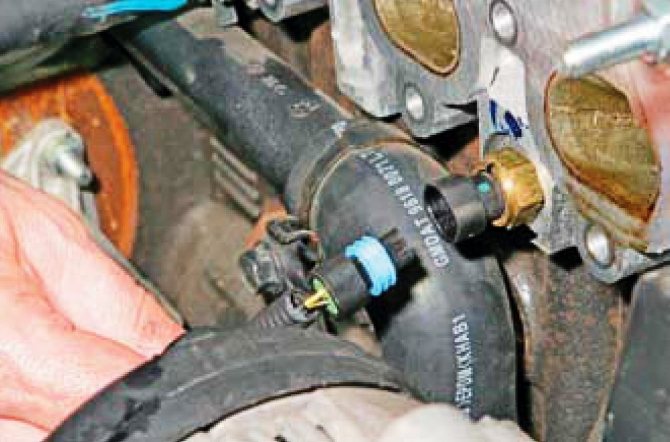

4. Отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от датчика.

5. Высокой головкой на 19 мм выверните датчик из резьбового отверстия головки блока цилиндров.

Примечание:

Соединение датчика и головки блока цилиндров уплотняется алюминиевой или медной шайбой.

При повреждении шайбы (сильный износ, деформация) замените ее новой.

6. Установите датчик температуры охлаждающей жидкости в обратной последовательности. Затяните датчик предписанным моментом.

7. Залейте в двигатель охлаждающую жидкость.

Снятие и установка датчика температуры охлаждающей жидкости двигателя A15SMS

1. Слейте из двигателя охлаждающую жидкость, как описано здесь.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Для демонтажа датчика температуры охлаждающей жидкости на двигателе A15SMS отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от датчика.

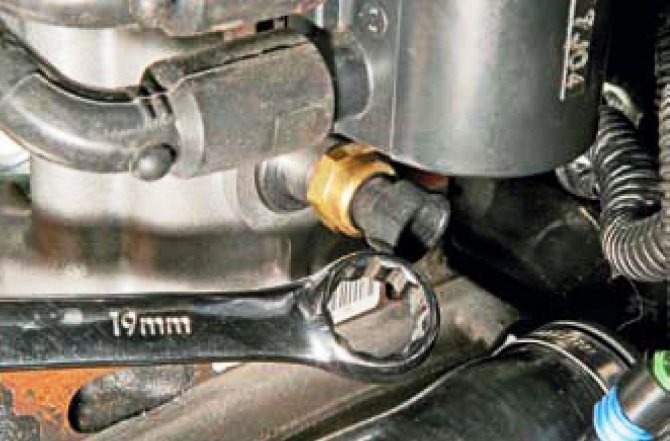

4. Накидным ключом или высокой головкой на 19 мм выверните датчик из резьбового отверстия головки блока цилиндров.

Примечание:

Соединение датчика и головки блока цилиндров уплотняется алюминиевой или медной шайбой. При повреждении шайбы (сильный износ, деформация) замените ее новой.

5. Установите датчик температуры охлаждающей жидкости в обратной последовательности. Затяните датчик предписанным моментом.

6. Залейте в двигатель охлаждающую жидкость.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

В статье не хватает:

• Статья не соответствует машине

Датчик температуры Дэу Нексия: где находится и как заменить

Датчик снимаем для замены при обнаружении нарушений в показаниях указателя температуры охлаждающей жидкости в комбинации приборов. На автомобиле с двигателем F16D3…

…датчик указателя температуры охлаждающей жидкости ввернут в головку блока цилиндров в нижней ее части под патрубком впускного трубопровода первого цилиндра, рядом с датчиком температуры охлаждающей жидкости системы управления (впускной трубопровод для наглядности снят).

Для его снятия сливаем жидкость из системы охлаждения.

Отсоединяем провод от датчика указателя температуры.

Головкой «на 13» выворачиваем датчик указателя температуры…

…и снимаем его.
На автомобиле с двигателем A15SMS.

…датчик указателя температуры охлаждающей жидкости находится в верхней части двигателя — ввернут в резьбовое отверстие впускного трубопровода.

Поэтому при его замене можно обойтись без полного слива охлаждающей жидкости.

Сливаем небольшое количество охлаждающей жидкости через пробку радиатора.

Сдвигая, отсоединяем наконечник провода от датчика.

Высокой головкой «на 12» выворачиваем датчик…

…и снимаем его.
Устанавливаем датчик в обратной последовательности. Резьба датчика коническая, поэтому заворачиваем датчик до момента значительного возрастания сопротивления вращению, после чего слегка «подтягиваем» датчик. Заливаем охлаждающую жидкость в систему охлаждения и доводим ее уровень до нормы (см. «Замена охлаждающей жидкости»). (8

Все датчики Daewoo Nexia 16 клапанная и возможные признаки их неисправности.

Как заменить ДТОЖ на Дэу Матиз?

Принцип замены прибора не отличается от аналогичной процедуры других моделей данного производителя, будь то Дэу Эсперо, Нексия, 8-клапанный или 16 кл. принципиального отличия нет. Необходимо соблюдать несколько общих правил и знать точно, где расположен прибор у данной конкретной модели:

• отсоединить провода от прибора;
• выкрутить датчик;
• заменить его новым;
• произвести все вышеописанные манипуляции в обратном порядке;
• завести двигатель и проверить работоспособность системы.

Датчик температуры автомобиля Дэу Нексия

В автомобилях присутствует большое количество разнообразных датчиков, которые позволяют автолюбителю получить информацию о состоянии транспортного средства. При этом, независимо о того, какой тип двигателя установлен на автомобиле — 8 кл или 16 кл, производители оснащают машины датчиком температуры. Именно от него зависит работоспособность мотора. Если он показывает неправильные значения, то определить нагрев двигателя невозможно. Далее рассмотрено, где находится датчик температуры на Дэу Нексия, какие могут быть неисправности и как осуществляется замена запчасти.

Датчик положения коленчатого вала на Нексии определяет скорость и положения коленвала. Если датчик выйдет из строя, то запуск и работа двигателя невозможна.

Место расположения: Датчик находится у шкива коленчатого вала напротив зубчатого диска. на двигателе F16D3 датчик стоит под масляным фильтром.

Датчик температуры охлаждающей жидкости

Датчик температуры необходим для того, чтоб отслеживать температуру охлаждающей жидкости для поддержания оптимального уровня топливовоздушной смеси. При неисправности этого датчика электронный блок управления двигателем перестает получать правильную информацию об охлаждающей жидкости.

От этого, как правило, автомобиль начинает «болеть», то есть, трудно заводиться даже при 0 температуре. Помимо этого увеличится средний расход топлива. При неисправности, также, бывает так, что ЭБУ переходит в аварийный режим и на панели приборов зажигается лампа «CHECK ENGINE».

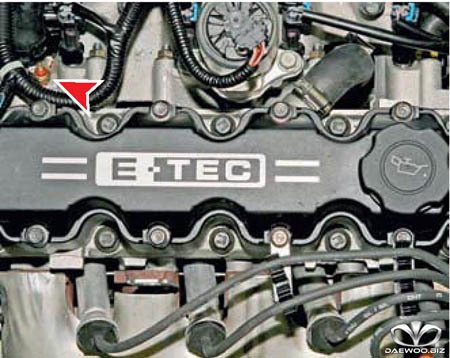

На автомобилях Daewoo Nexia нового поколения (N150) этот датчик расположен под катушками зажигания. На более старых моделях Daewoo Nexia (N100) с уровнем токсичности выхлопов Евро-2, расположен данный датчик под распределителем зажигания. На двигателях F16D3 находится датчик температуры охлаждающей жидкости между первым и вторым цилиндрами двигателя.

Датчик температуры Daewoo Nexia

Комплектация автомобиля Дэу Нексия первого и второго поколений существенно отличается. Изменения затронули не только интерьер, но и экстерьер, технические характеристики, оснащение.

Среди прочего, наличие и размещение датчиков контроля работы оборудования. В частности, датчик температуры воздуха (далее — ДТВ) перенесли с воздушной магистрали и установили между первым и вторым цилиндрами на блоке.

Датчик внешней температуры (далее — ДВТ) и вовсе не предустановлен в первом поколении Дэу Нексия. Владелец может вмонтировать прибор своими силами.

Датчик температуры воздуха поступающего в цилиндры

С помощью этого датчика электронный блок управления двигателем следит за температурой всасываемого воздуха для оптимизации топливовоздушной смеси. При неисправности автомобиль проблематично заводится и иногда при езде на холостых оборотах глохнет. Помимо этого электронный блок управления переходит в аварийный режим и включается лампа «CHECH ENGINE».

Расположен данный датчик в корпусе воздушного фильтра на старых Daewoo Nexia. На новых Нексиях, с двигателем F16D3 он расположен в воздухоподводящем патрубке. Для проверки на работоспособность его, как и предыдущие два датчика, следует проверить на сопротивление при разных температурах. Опять же, для этого потребуется мальтимер и термометр.

Расположение датчика

Датчик температуры охлаждающей жидкости установлен в правой части головки блока цилиндров между 1-м и 2-м цилиндрами. Вентилятор может не срабатывать, либо нет контакта на соединительной фишке проводов, либо мотор вентилятора сгорел. Самая простая его проверка: отсоедините от датчика температуры фишку и включите зажигание — вентилятор должен заработать (если не работает, тогда проблема в проводке или в вентиляторе).

Диагностика датчика

Существует ряд факторов, которые указывают о неисправности датчика температуры. Рассмотрим, какие причины и методы диагностики существуют:

Если датчик температуры охлаждающей жидкости не работает, сначала необходимо проверить предохранители.

• Если датчик температуры показывает чрезмерно высокую или низкую температуру, следует прогреть двигатель.
• Если датчик температуры показывает высокую температуру, когда двигатель еще не прогрелся, отсоедините провода от датчика. Если наблюдаются перепады температуры, тогда датчик следует заменить. Если датчик показывает высокую температуру, значит провода закорочены.
• Если после прогрева двигателя датчик температуры все еще не функционирует, а предохранители проверены, заглушите двигатель. Отсоедините провод от датчика и заземлите его на корпусе двигателя. Включите зажигание, не запуская двигатель. Если датчик показывает высокую температуру, его следует заменить.

Если датчик температуры все еще не работает, значит, он неисправен, либо цепь может быть разомкнутой.

Замена

Когда двигатель полностью остынет, отсоедините кожух радиатора, сожмите верхний шланг радиатора и замените крышку.

1. Отсоедините датчик от электричества.
2. Приготовьте новый температурный датчик.
3. Установите новый датчик.
4. Аккуратно вставьте датчик и подсоедините жгут проводов.

Долейте охлаждающую жидкость и заведите двигатель. Проверьте систему на наличие утечек.
