Кто изобрёл и как развивалась технология прямого или непосредственного впрыска топлива

Технология прямого или непосредственного впрыска топлива изначально разрабатывалась для дизельных двигателей. Примечательно, что в том виде, в котором она существует сейчас, её в начале 20-го века разработал и успешно внедрил русский инженер Вадим Аршаулов.

Не много позже эту технологию внедрили и в бензиновые двигатели, но произошло это отнюдь не в конце 20-го века, как думают некоторые. Эта технология использовалась ещё во времена Второй мировой войны в двигателях истребителей Messerschmitt. Что касается автомобилей, то первым серийным автомобилем с бензиновым двигателем, в котором её применили, стал легендарный Mercedes-Benz 300 SL Gullwing, появившийся в 1954 году.

В то время управление прямым впрыском топлива осуществлялось с помощью механики, что было очень сложно и дорого, в связи с чем в бензиновых двигателях эта технология сразу не прижилась. Однако благодаря развитию электроники, в 1990-х годах автопроизводители решили к ней вернуться.

Симптомы и признаки загрязнения форсунок

Да, основная причина загрязнение распылителей форсунок и приносит наибольшую головную боль обладателям современных FSI-моторов. Обычно сопровождается это вибрацией, пропусками воспламенения при холодном пуске, а также повышенным расходом топлива и дерганьем автомобиля при разгоне. Почему так происходит, вы, наверное, уже догадались. Разумеется, из-за отклонения топливной струи от расчетной траектории, ведь в данном случае совсем небольшого отклонения вполне достаточно, чтобы резко «обеднить» зону вокруг центрального электрода, при котором устойчивого воспламенения уже не будет. Но и это далеко не последняя проблема в данном ДВС. Довольно часто обсуждают следующее явление на впускных клапанах:

А вот так выглядит начало такого процесса:

Обратите внимание: налет мягкий, легко снимаемый и совершенно непохожий на тот твердый светло-бурый налет на MPI-моторах, который иначе как механической обработкой не снять. Больше всего он напоминает налет на впускных коллекторах дизельных моторов. И в этом есть часть ответа на вопрос по образованию такого нагара.

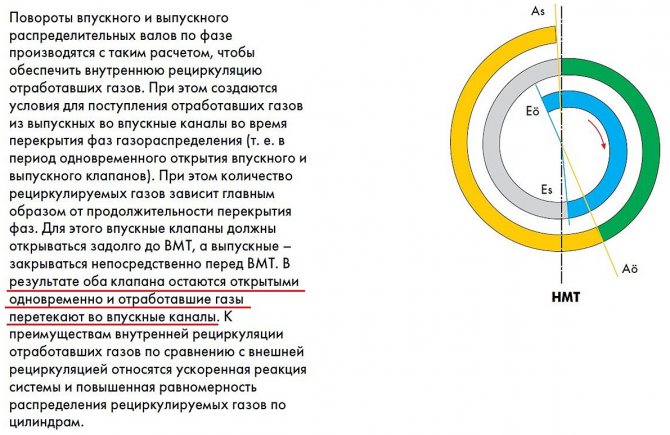

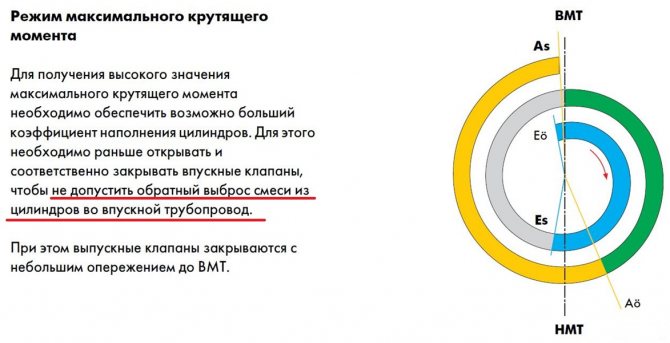

Очень часто на вопрос о загрязнении впускных клапанов и форсунок отвечают стандартными фразами: «некачественное топливо», «несвоевременное обслуживание» или «неправильно подобранное масло». Но, к сожалению, даже при использовании высококачественных материалов и сокращенном интервале обслуживания ситуация радикальным образом не изменится. Чтобы понять причину этой проблемы, давайте рассмотрим диаграмму фаз газораспределения. Один из наиболее характерных режимов, описывающий важность регулирования фаз газораспределения, на стандартной круговой диаграмме выглядит так:

Но, как быть с увеличением NOx при повышении температуры отработавших газов? Каталитический нейтрализатор для данного соединения человечество еще не придумало. Была изобретена система возврата отработавших газов EGR, которая и занималась снижением температуры ОГ и, как следствие, уменьшением доли NOx в выхлопных газах. Но поскольку со временем клапан EGR не сильно отличался по виду от впускных клапанов, выложенных ранее, по степени негативных эмоций он прочно занимал второе место и у механиков, и у владельцев. Одна из самых «оптимистичных» конструкций клапана EGR выглядела так:

Тут конструкторы немного погорячились: поставить дроссельную заслонку на выпускные газы?! Кто хоть раз видел дроссельную заслонку на впуске, может представить, как она будет выглядеть на выпуске. Думаю, понятно, почему последствия загрязнения и отказа этого клапана занимают второе место по негативу у владельцев Passat B6. Однако, несмотря на многочисленные отказы регулирующих элементов этой системы, надо было как-то решать данный вопрос согласно постоянно ужесточающимся экологическим нормам. В ходе изысканий появилась система внутренней рециркуляции отработавших газов. Реализована она была как составляющая другой системы и не имела своих компонентов.

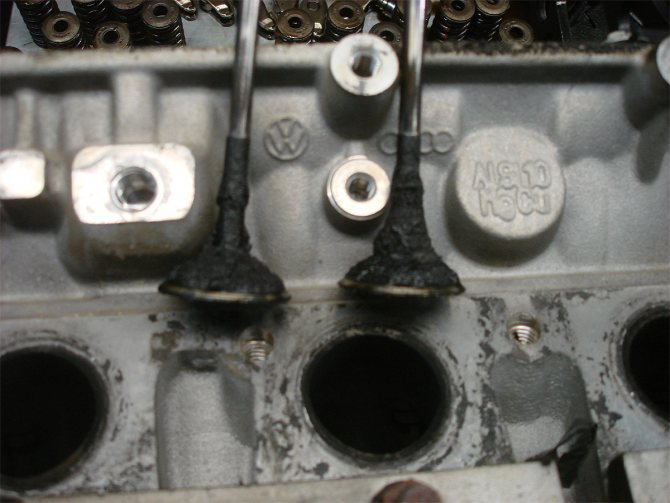

Теперь начинает прояснятся происхождение отложений на впускных клапанах, как и довольно слабая их зависимость от топлива, обслуживания, масла и т.д. Надо учитывать, что и загрязнение форсунок, и загрязнение поверхности впускных клапанов – процессы связанные и влияющие на один фактор – качество смеси в районе центрального электрода. В то же время заметим, что определяющим фактором влияния на характер воспламенения в цилиндрах все же является именно загрязнение распылителей форсунок. Этот «процесс» начинает беспокоить владельцев с 35 000 – 45 000 км пробега, и, увидев ошибки по «пропускам воспламенения», далеко не всегда начинают решать проблему с «правильного конца». А что же официальные лица? Неужели такой проблеме не уделяется внимание? Так сказать нельзя. Официально существует пункт при техническом обслуживании. Для примера возьмем Audi Q5:

Но возникает вопрос: а говорили ли вам о необходимости использования этой промывки на официальном ТО? А о регулярности такого мероприятия? Ведь подобные рекомендации для эксплуатации автомобиля в России есть и у BMW, и у Mercedes-Benz, и у других крупных автопроизводителей. Также нужно понимать, что использование такой промывки, учитывая ее концентрацию в полном баке, играет только профилактическую роль и полностью не очищает распылители. Но, разумеется, длительность нормального функционирования топливных форсунок увеличивает и рекомендуется к использованию.

Рекомендуем: Назначение, устройство и виды подвесок автомобиля

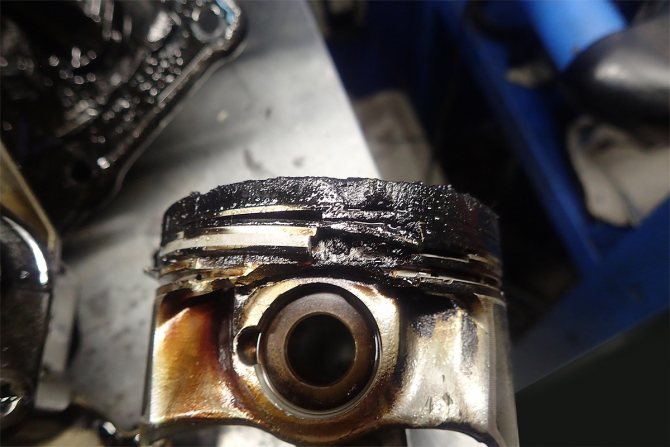

А теперь коснемся того, почему же так важно, чтобы распылители топливных форсунок были исправными (чистыми). Дело в том, что конструкция поршней новых двигателей FSI отнюдь не обладает весомым запасом прочности к детонационному сгоранию смеси, поскольку главный принцип построения таких моторов – максимальное облегчение конструкции и снижение трения. И тут уместно вспомнить, что днище поршня в таком типе конструкции не имеет возможности омываться (охлаждаться) топливной струей, а это значит, что при любом нарушении процесса воспламенения вполне возможна детонация и, как следствие, разрушение самого поршня (перемычек), что как раз и происходит на моторах 1.4, 1.8 и 2.0 TSI.

Отметим, что, проектируя третье поколение моторов серии 888, конструкторы VAG учли этот момент и создали смешанный впрыск MPI+FSI, который как раз и призван обойти описанные проблемы. Но вот обладатели автомобилей VAG, выпущенных до 2012 года, должны учитывать и такую печальную вероятность событий.

Надеемся, что после прочтения этого материала у вас не возникнет вопроса, для чего необходимо использовать промывку топливной системы и очищать детали впускной системы двигателей с непосредственным впрыском.

Материал подготовлен экспертом компании turbo-union.ru

Недостатки системы прямого или непосредственного впрыска топлива

Дело в том, что система прямого впрыска топлива очень чувствительна к качеству самого топлива, поэтому автомобили, двигатели которых оснащены этой системой, рекомендуется заправлять бензином марки АИ-98. Это связано с тем, что топливо низкого качества в лучшем случае засоряет форсунки и впускные клапана, на которых со временем образуется ничем не смываемый налёт, а в худшем случае выводит из строя топливный насос высокого давления (ТНВД).

Эта проблема особенно актуальна, когда вы покупаете подержанный автомобиль, двигатель которого оснащён системой прямого впрыска топлива. В этом случае доподлинно неизвестно, соблюдал ли предыдущий владелец все правила эксплуатации. В результате чего получается, что вы не застрахованы от возможных в ближайшем будущем проблем с двигателем и топливной системой, устранение которых может вам дорого обойтись.

Устройство и принцип действия системы GDI

В наши дни системы, аналогичные Gasoline Direct Injection, используют и другие производители автомобилей, обозначая данную технологию TFSI (Audi), FSI или TSI (Volkswagen), JIS (Toyota), CGI (Mercedes), HPI (BMW). Принципиальными отличиями этих систем являются рабочее давление, конструкция и расположение топливных форсунок.

Рекомендуем: Чем отличается гидроусилитель и электроусилитель руля

Конструктивные особенности двигателей GDI

Система питания воздухом двигателя GDI

Классическая система непосредственного впрыска топлива конструктивно состоит из следующих элементов:

• Топливный насос высокого давления (ТНВД). Для корректной работы системы (создания тонкого распыливания) бензин в камеру сгорания должен подаваться под высоким давлением (аналогично дизельным моторам) в пределах 5…12 МПа.
• Электрический топливный насос низкого давления. Подает топливо из бензобака к ТНВД под давлением 0,3…0,5 МПа.
• Датчик низкого давления. Фиксирует уровень давления, созданного электрическим насосом.
• Форсунки высокого давления. Осуществляют впрыск топлива в цилиндр. Оснащены вихревыми распылителями, позволяющими создавать требуемую форму топливного факела.
• Поршень. Имеет особую форму с выемкой, которая предназначена для перенаправления горючей смеси к свече зажигания двигателя.
• Впускные каналы. Имеют вертикальную конструкцию, благодаря чему возникает обратный вихрь (закручен в противоположную сторону по сравнению с другими типами двигателей), выполняющий функцию направления смеси к свече зажигания и обеспечивающий лучшее наполнение камеры сгорания воздухом.
• Датчик высокого давления. Располагается в топливной рампе и предназначен для передачи информации в электронный блок управления, который изменяет уровень давления в зависимости от актуальных режимов работы двигателя.

Режимы работы системы прямого впрыска

Схема работы непосредственного впрыска топлива

Как правило, двигатели с непосредственным впрыском имеют три основных режима работы:

• Впрыск в цилиндр на такте сжатия (послойное смесеобразование). Принцип работы в этом режиме заключается в образовании сверхбедной смеси, что позволяет максимально экономить топливо. В начале в камеру цилиндра подается воздух, который закручивается и сжимается. Далее под высоким давлением осуществляется впрыскивание топлива и перенаправление полученной смеси к свече зажигания. Факел получается компактным, поскольку формируется на этапе максимального сжатия. При этом топливо как бы окутано прослойкой воздуха, что уменьшает тепловые потери и предотвращает предварительный износ цилиндров. Режим используется при работе мотора на малых оборотах.
• Впрыск на такте впуска (гомогенное смесеобразование). Состав топлива в этом режиме близок к стехиометрическому. Подача воздуха и бензина в цилиндр происходит одновременно. Факел смеси при таком впрыске имеет коническую форму. Применяется при мощных нагрузках (скоростной езде).
• Двухстадийный впрыск на такте сжатия и впуска. Применяется при резком ускорении машины, движущейся на малой скорости. Двойной впрыск в цилиндр позволяет снизить вероятность детонации, которая может возникнуть в моторе при резкой подаче обогащенной смеси. Вначале (на такте впуска воздуха) подается небольшое количество бензина, что приводит к образованию обедненной смеси и снижению температуры в камере сгорания цилиндра. На такте максимального сжатия подается оставшаяся часть топлива, что делает смесь богатой.

Рекомендуем: Давление в кондиционере автомобиля — как узнать, что все в норме?

Как избежать возможных проблем с системой прямого или непосредственного впрыска топлива

Однако, даже если вы купили новый автомобиль, и заправляете его только качественным и высокооктановым бензином, то чтобы в будущем избежать возможных проблем с системой прямого впрыска топлива, необходимо регулярно, каждые 50 000 километров пробега, проводить её профилактическое обслуживание, которое стоит не дёшево.

Нет, я не призываю вас отказываться от покупки автомобиля, двигатель которого оснащён системой прямого впрыска топлива. Тем более, что этой системой сейчас оснащаются практически все автомобили. Я просто хочу вас предупредить, что если вы уже купили или собираетесь купить такой автомобиль, то не забывайте о своевременном профилактическом обслуживании.

Особенно это касается подержанных автомобилей, профилактическое обслуживание которых я рекомендую сделать сразу после покупки, что в будущем сохранит ваши нервы, время и деньги.
