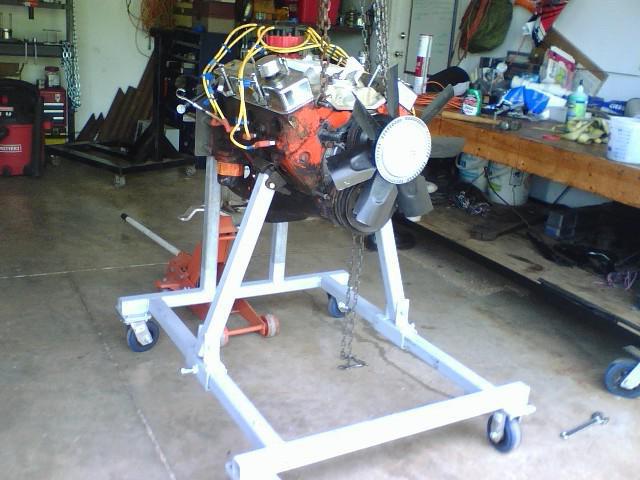

Стенд для ремонта двигателя — приспособление, на котором закрепляется силовой агрегат после извлечение из моторного отсека автомобиля. Данное решение позволяет значительно упростить процесс очистки и осмотра, а также разборки, дефектовки и проведения ремонта двигателя. Также на стенде для ремонта мотора производится последующая сборка силовой установки и транспортировка в случае такой необходимости. Другими словами, производить любые работы с ДВС намного удобнее тогда, когда в автомастерской или гараже имеется разборочный — сборочный стенд для ремонта двигателя.

Рекомендуем также прочитать статью о том, как отремонтировать трещину блока цилиндров или головки блока цилиндров. Из этой статьи вы узнаете о различных способах ремонта трещины блока или головки блока своими руками.

Одним из главных плюсов данного приспособления считается то, что мотор, закрепленный на многофункциональном стенде-кантователе двигателя, можно поворачивать под разными углами. Такая особенность позволяет повысить качество и удобство, а также одновременно уменьшить сроки проведения ремонтных и других работ. С учетом вышесказанного такие приспособления пользуются значительным спросом. В продаже сегодня представлены как готовые изделия от известных производителей, так и более доступные по цене предложения от мелких изготовителей. В этой статье мы поговорим о том, какие характеристики должен иметь и какие функции способен выполнять такой стенд, можно ли изготовить самодельный стенд для ремонта двигателя, а также какие требования выдвигаются к подобному приспособлению.

Назначение

Каждый водитель хочет, чтобы транспортное средство было надёжным в эксплуатации и служило долгие годы. Но все-таки случаются такие ситуации, когда основной поломкой авто является двигатель. Вот тут и потребуется стенд для разборки и сборки двигателей. Существуют разные его варианты.

Подобная подставка предназначена для значительного упрощения процесса осмотра агрегата, а также дефектовки, ремонта и амортизации. После извлечения двигателя из отсека агрегат плотно и надежно закрепляется на специальной подставке.

Сокращается время проведённых работ, когда в автомастерской или гараже есть в наличии сборная установка для обслуживания.

Сборка

Если установка должна будет обслуживать различные типы двигателей или просто быть на все случаи, то следует делать её универсальной. Следует учесть при этом, что моторы автомобилей ВАЗ значительно отличаются от механизмов BMW способами крепежа. Может потребоваться создать стенд для разборки и сборки двигателя «Камаза-740» или иных крупногабаритных двигателей.

К вращательной плите приваривается пара швеллеров с отверстиями 10 мм. Шаг составляет 50 мм. Места для швеллеров размечают в районе креплений мотора. Центр тяжести точно направляется вдоль оси вращения плиты. Это даст возможность просто вращаться стенду вокруг оси.

Использование ручной тали дает возможность установить конструкцию на колёса (они должны быть достаточно прочными). Это упростит передвижение неисправной детали по помещению. При необходимости ее можно без труда отставить в дальний угол. Ещё следует в нижней части прикрепить поддон, благодаря которому отработанные грязные массы из мотора не будут разливаться по полу. Имеющийся поддон внизу даст возможность промыть двигатель.

Разновидности

Так как ещё 30 лет назад не было настолько много разнообразных автомобилей, которые встречаются сейчас на дорогах, стенды для двигателей с задними мостами и другими приспособлениями не обладали универсальностью. Они не выпускались массово на рынок оборудования. В данный момент существует много разновидностей легковых и грузовых автомобилей. И в связи с ростом спроса на ремонтные услуги двигателей различных марок у автосервисов появилась необходимость применять универсальные стенды для удовлетворения потребностей рынка.

Однозначно подобное приспособление для двигателей наиболее рационально. Оно подойдет в качестве стенда для разборки и сборки двигателей «Камаз», ЯМЗ. Р-776 является самым распространенным в этой области. Также популярностью пользуются модели Р-500Е, Р-776 Е. Они предназначены для обслуживания моторов, коробки передач, задних мостов.

Также популярностью пользуется модель Р-1250, у которой грузоподъемность достигает до 2 тонн. Он является универсальным и подходит в качестве стенда для разборки и сборки двигателей «Камаза». Имеет значение, сколько степеней свободы у подставки. Есть модели с 2 и 4 положениями. Две степени свободы позволяют развернуть оборудование вверх и вниз, вправо и влево. Более универсальные разновидности те, у которых четыре степени свободы. Их можно поворачивать на сколько угодно градусов, фиксировать под разными углами для комфортности.

Виды

• Кантователь двигателя для авто – эту установку еще называют стенд для двигателя. Конструкция состоит из прочных металлических рам с колесами, перпендикулярно им закреплена прочная стойка с зажимным механизмом, который удерживает силовой агрегат. Крепежный узел может поворачиваться, что обеспечивает удобство для обслуживания. На опорах имеются фиксаторы, которые делают стенд для проверки двигателя неподвижным. Складной стенд для разборки двигателя займет меньше места при хранении.
• Трансмиссионная стойка – оснащена узлом крепления и колесами, как и кантователь, используется для перевозки агрегатов и деталей авто, а также их подъема и спуска.
• Колесная тележка – предназначена для перевозки тяжелых колес и автомобилей с неисправными осями, некоторые модели оснащены гидравлическим приводом и способны еще и поднимать груз.
• Траверса – это длинная металлическая рама с цепями для подвешивания двигателя и его последующего ремонта, удобной сборки и разборки.

Как сделать опрокидыватель для авто

Существует немало автомобилистов, которые предпочитают самостоятельно ремонтировать свои транспортные средства, когда они ломаются. При этом мелкие поломки обычно удается без труда устранить в гаражных условиях, а вот ремонт кузову или подвески автомобиля требует обычно использования специальных инструментов и сложного оборудования. Например, может потребоваться подъемник или опрокидыватель.

Заводские устройства стоят достаточно дорого, поэтому они не по карману обычным автомобилистам. Несмотря на то, что используются опрокидыватели крайне редко, при выполнении некоторых работ они оказываются незаменимыми.

Существуют многочисленные авторские разработки автомобильных опрокидывателей, которые можно создать в домашних условиях самостоятельно.

Они имеют разные конструкции, но предназначены для облегчения условий труда при серьезных ремонтных работах. При этом изготовление приспособления не отнимает много сил, времени и средств.

Мы расскажем, как устроен обычный опрокидыватель и как его изготовить своими руками?

Башмак

Этот конструктивный элемент изготавливают из металлического листа толщиной 3-4 мм и металлического прута диаметром 12 мм, который вваривают для надежной фиксации домкрата. Необходимо выдерживать внутренний размер, не избегая сужений. Это обеспечит возможность передвижения башмака в пределах стойки.

Задняя балка

Ее можно сделать из уголка 32 мм длиной 150 см. Таких деталей потребуется 4 штуки. Их необходимо собрать в квадрат при помощи струбцин. Внутрь одного квадрата вставляют стержень из металлического квадрата 26х21 мм длиной 35-36 см. Предварительно для него необходимо высверлить отверстия и зачистить их. Этот узел должен иметь разборную конструкцию.

Площадка

Для нее нужен металлический лист толщиной 3-4 мм. Площадка должна иметь размеры 15х35 см. Борта следует загнуть или приварить к ним полосу шириной 20 мм, высверлив в ней отверстия для крепления вставленной доски.

К доске крепится резиновая полоса, а под низ площадки приваривают ребра для повышения жесткости, а также направляющие. Обязательно нужно вварить прочную перемычку.

Размеры площадки могут быть разными, но важно выдерживать размер между направляющими.

Площадку надевают на верхнюю балку, и она должна легко ходить по ней.

Задний узел

Этот соединительный конструктивный элемент следует изготавливать из листового металла 3-4 мм. Он состоит из двух половин с вваренной между ними металлической полосой толщиной 3-4 мм по периметру. Передняя часть должна быть открытой. Не забудьте приварить перемычку к нижней части заднего соединительного узла.

Стойка

Для ее создания понадобятся четыре уголка 32 мм длиной 154 см и четыре уголка 36 мм такой же длины. Из уголков собирают квадрат и сваривают стыки. При сборке для удобства используйте струбцины. После того, как уголки будут соединены, нужно сделать отверстие диаметром 26 мм. Оно должно располагаться в 31 мм от края.

Таким образом, 5 мм останется для приваривания стержня из металла во внутренней части. После этого следует проделать отверстия диаметром 13 мм: одно на расстоянии 100 мм, следующее через 80 мм и затем через 190 мм. Соответственно, размеры 80 и 190 мм повторяются.

Ключевые характеристики стендов для ремонта двигателя

К наиболее важным параметрам, которые помогут правильно купить стенд для ремонта двигателя, относятся:

• Грузоподъемность. Стенды для двигателей легковых автомобилей, как правило, имеют максимальную грузоподъемность до 500 килограмм.
• Диапазон, в котором осуществляется регулировка захвата. Хорошие модели универсальных стендов для двигателя должны быть рассчитаны на захват агрегатов различных размеров. Поэтому чем этот диапазон шире, тем лучше.
• Общие габариты и вес.

Учимся работать со стендом для ремонта двигателей

1. Перед началом работы проверяйте нет ли трещин, швов с трещинами, отсутствующих поврежденных частей.

2. Контролируйте надежность крепежа элементов.

3. После завершения ремонта мойте стенд от загрязнений и держите его в сухом месте, что бы не образовалась на нем ржавчина и коррозия.

4. Подвижные части стенда держите чистыми и смазанными. В марте в городе Челябинске произошел проект «Экспертиза современного российского оборудования для автосервисов». В нем приняли участие ведущие владельцы автомобильных сервисов.

Во главе экспертной группы стоял заведующий кафедрой «Автомобильный транспорт», Прокопьев Валерий Никифорович. В течение 90 дней проводились исследования оборудования, которое выпускает «Автотехснаб». Всего было три этапа: на начальном этапе эксперты оценивали подъемники, на другом шиномонтажные стенды и третий — разборки-сборки двигателя.

Стенды оценивались по двум критериям:

1. универсальность при работе;
2. удобство эксплуатации стенда .

В советское время разнообразия автомобилей, какое мы видим сейчас, не было.

И естественно, стенд для ремонта двигателей, задними мостами и другими элементами, не обладал универсальностью. На данном этапе существуют множество как моделей легкового, так и грузового транспорта.

Поэтому, не редко, для удовлетворения потребности рынка, автосервису приходится устанавливать несколько стендов или один универсальный.

Типы стендов для ремонта двигателей

Естественно универсальный стенд для ремонта двигателей наиболее рациональный. Но, к сожалению, не много производителей стендов, могут предложить современному автосервису универсальные.

в этом вопросе на шаг впереди многих. Пару лет она производит стенды для разборки-сборки силовых агрегатов отечественного и импортного производства.

А в начале 2008 года инженеры компании закончили разработку стенда Р-500Е, который заменил на рынке Р-500.

Вячеслав Иглов, начальник станции технического обслуживания, член экспертной группы заявил: «Оригинальные адаптеры- вот что обеспечивает высокую универсальность стенда, которые позволяют подвесить любой тип двигателя на стенд до массы пол тонны. Многие производители стендов устанавливают лишь 2 степени свободы: вверх-вниз, вправо-влево.

Мотор можно развернуть на сколько угодно градусов и зафиксировать под углом в нужном положении.

На стенде для ремонта двигателей даже есть особое отделения, для сбора технических жидкостей, которые могут вытекать из мотора при ремонте.

Так же экспертной оценке подвергся стенд Р-1250, который только начал реализовываться на российском рынке. У него так же хорошие характеристики, но грузоподъемность стенда до 1,25 тонны. Этот стенд для ремонта двигателей — ответ на потребительские запросы автомастерских. Таким образом, стенды Р-500Е и Р1250 справляются с поставленной для них задачей на отлично.

Вторая группа стендов, которые оценивались это стенды Р-770Е и Р-776Е, которые служат для разборки-сборки моторов, коробки, задних мостов, весом до 2 тонн. Конечно для стендов разработаны специальные адаптеры для работы с любыми типами моторов как российского, так и зарубежного производства.

Стенд-кантователь, для ремонта двигателей своими руками. часть-2

Адаптеры обеспечивают удобство установки двигателей, а червячный редуктор позволяет делать поворот мотора в любом направлении и фиксировать в нужном положении.

Во время проведения мероприятия на стенд Р-776Е установили задний мост ЗИЛ и мотор Kamens.

Фазылов Марс, заместитель начальника автомобильной станции, так о не предполагали, что мы планируем разместить на стенде. После установки стенд крутился и отлично зафиксировался в нужном экспертном положении. Я считаю, стенд превосходит многих конкурентов. Р-776Е является достаточно универсальным и удобным в эксплуатации».

После трех месяцев изучения стендов для ремонта двигателей экспертная группа вынесла вердикт, который произнес Валерий Никифорович Прокопьев: «Характерной чертой всего оборудования это во первых их эргономическая продуманность, прочность, надежность, безопасность при использовании. В тоже время цена тоже радует в 1,5 – 2 раза меньше зарубежных аналогов. Мы желаем удачи на рынке в реализации их отличных товаров».

Универсальность крепления электрических двигателей

Данное крепление «из коробки» обеспечивает непосредственный монтаж на различные опорные плиты в связке в динамометром и датчиком крутящего момента (в зависимости от конфигурации системы)

Модификации универсальных креплений для испытаний
электрических двигателей

Отличительные особенности хороших стендов для ремонта двигателей

Премиальные кантователи двигателя прежде всего отличаются повышенной прочностью. Главным образом это достигается за счет соответствия высоким стандартам качества и применению высококлассных материалов для изготовления. Также для них характерны эффективные конструктивные решения, которые повышают удобство работы. К таковым могут относиться:

• Складная конструкция. Она делает кантователь двигателя компактным и удобным для хранения.
• Фиксаторы крепежного узла. Если они предусмотрены, то крепежный узел будет способен не только поворачиваться на 360 градусов, но и надежно фиксироваться в различных положениях.
• Очень широкий диапазон регулировки крепления силового агрегата.

В качестве примера надежной премиальной модели с повышенной функциональностью можно привести стенд-кантователь двигателя с артикулом GE-ES1000 от немецкого производителя Garwin (грузоподъемность оборудования составляет 900 килограмм).

Что необходимо, чтобы изготовить станок

Ничего сложного в самостоятельной сборке оборудования нет. Возможно изготовить простейшую модель токарного станка, основу которой составляют подручник, задняя бабка и электрический мотор от стиральной машины автомат.

Чтобы изготовить станок, способный обрабатывать древесный материал, придется подготовить все необходимое. В перечень исходных материалов входят:

• мотор от старой машины для стирки вещей, сохранивший свою работоспособность;
• доска, из которой готовится основа прибора. В качестве варианта – токарный станок можно закрепить на рабочем столе;
• металлические уголки, длина которых составляет 19.5 см, а размер – 2 на 2 см. Потребуется также труба с квадратным сечением. Стальные заготовки будут использованы для изготовления подручников;
• уголок 6.2 на 6.2 см, длина 16.5 см – из него необходимо сделать заднюю бабку;
• подручник к основе необходимо закрепить болтом, длина которого должна быть не менее 7 см;
• отрезок стальной трубы, диаметр которой немного больше, чем размер вала электродвигателя;
• болт с заостренным наконечником, из которого можно сделать вращающийся узел бабки.

Основными исполнительными деталями токарного станка считаются подручник и бабка, между которыми вставляется заготовка из древесины. От подручника на изделие передается вращательное движение от электрического мотора. С помощью задней бабки изделие удерживается, сохраняя свою статичность. Бабку передвигают с помощью ручного привода.

Для удобства в работе потребуются определенный инструмент и крепеж:

1. электродрель с набором сверел;
2. болгарка с отрезными дисками;
3. болты и гайки, с помощью которых будет собрана вся основная конструкция.

Как только все необходимое будет подготовлено, можно переходить к основной задаче. Только следует разобраться, как правильно сделать токарный станок, используя старый мотор от стиральной машины.

Варианты самодельных конструкций кантователя

На самом деле вариантов не так много. На западе известны сложные и громоздкие самодельные конструкции, наподобие кран-балки, едва ли не с гидравлическими приводами.

В отечественных условиях автолюбители собирают простейшие конструкции из того, что есть под рукой. Из самодельных кантователей для двигателя известны двухопорные и консольные варианты исполнения. Наиболее простой в изготовлении является последняя конструкция. Ее характеристики достаточны для проведения капитального ремонта почти любого двигателя легкового автомобиля весом от 150 до 250 кг.

Что необходимо, чтобы изготовить станок

Ничего сложного в самостоятельной сборке оборудования нет. Возможно изготовить простейшую модель токарного станка, основу которой составляют подручник, задняя бабка и электрический мотор от стиральной машины автомат.
Чтобы изготовить станок, способный обрабатывать древесный материал, придется подготовить все необходимое. В перечень исходных материалов входят:

• мотор от старой машины для стирки вещей, сохранивший свою работоспособность;
• доска, из которой готовится основа прибора. В качестве варианта – токарный станок можно закрепить на рабочем столе;
• металлические уголки, длина которых составляет 19.5 см, а размер – 2 на 2 см. Потребуется также труба с квадратным сечением. Стальные заготовки будут использованы для изготовления подручников;
• уголок 6.2 на 6.2 см, длина 16.5 см – из него необходимо сделать заднюю бабку;
• подручник к основе необходимо закрепить болтом, длина которого должна быть не менее 7 см;
• отрезок стальной трубы, диаметр которой немного больше, чем размер вала электродвигателя;
• болт с заостренным наконечником, из которого можно сделать вращающийся узел бабки.

Основными исполнительными деталями токарного станка считаются подручник и бабка, между которыми вставляется заготовка из древесины. От подручника на изделие передается вращательное движение от электрического мотора. С помощью задней бабки изделие удерживается, сохраняя свою статичность. Бабку передвигают с помощью ручного привода.

Для удобства в работе потребуются определенный инструмент и крепеж:

1. электродрель с набором сверел;
2. болгарка с отрезными дисками;
3. болты и гайки, с помощью которых будет собрана вся основная конструкция.

Как только все необходимое будет подготовлено, можно переходить к основной задаче. Только следует разобраться, как правильно сделать токарный станок, используя старый мотор от стиральной машины.

Технологические особенности

Как сделать опрокидыватель для авто своими руками? Вопрос это довольно интересный. Существует большое количество различных способов сделать такой подъемник. Но, практически все они в своей основе имеют домкрат. Этот подъемный механизм дополняют удлинителями, в итоге получается конструкция, которая не отличается от заводской. Только вот стоит она на несколько порядков дешевле. Обязательно нужно учитывать следующие показатели:

• Безопасность;
• Грузоподъемность;
• Угол подъема.

Что потребуется?

Для работы вам нужен будет прочный швеллер, а также стальной лист. В качестве рабочего инструмента будет использован домкрат. Можно использовать не только механический, но и гидравлически вариант. Кроме обычного набора приспособлений понадобится болгарка и сварочный аппарат.

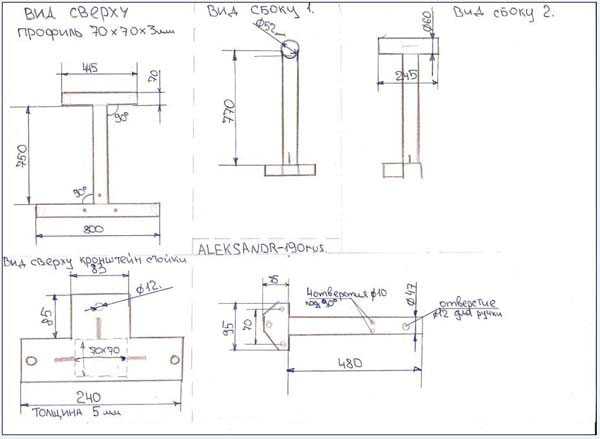

Чертежи и габаритные размеры

Прежде чем приступать к изготовлению агрегата, необходимо детально изучить действующие образцы стендов для ремонта двигателей. Образец подбирается под насущные нужды автослесаря-любителя. Оценивается доступность материалов, размеры для удобства работы в небольшом гаражном помещении. Вес допустимой нагрузки рассчитывается в соответствии с типом двигателя, который предполагается ремонтировать.

По результатам исследования существующих конструкций, был разработан эскизный чертеж наиболее оптимального варианта кантователя консольного типа. Габаритные размеры на схеме даны в миллиметрах.

На эскизе обозначения D 60 и D 52 соответствуют диаметру 60 и 52 мм.

Материалы для изготовления

В связи с тем, что кантователю для двигателя придется работать в жестких условиях физических нагрузок, связанных с весом двигателя, к материалам предъявляются высокие требования.

Для изготовления применяются следующие материалы:

• стальной квадратный профиль 70 х 70 с толщиной стенки 3 мм, длиной 3 м;
• стальная труба с наружным диаметром 60 мм, внутренним диаметром 53 мм, длиной 245 мм;
• стальная труба с наружным диаметром 47 мм, длиной 480 мм;
• стальной швеллер с внутренней шириной бортов 70 мм, толщиной стенки 3-4 мм, длиной 280 мм;
• фланец для болтового присоединения к двигателю — 1 шт.

Использованы материалы:

• Швеллер — 60 мм.
• Швеллер — 50 мм.
• Трубы — 36 и 28 мм.
• Металлические пластины 8 мм — 2 шт.
• Колёса от тележки.
• Кусок оцинковки.

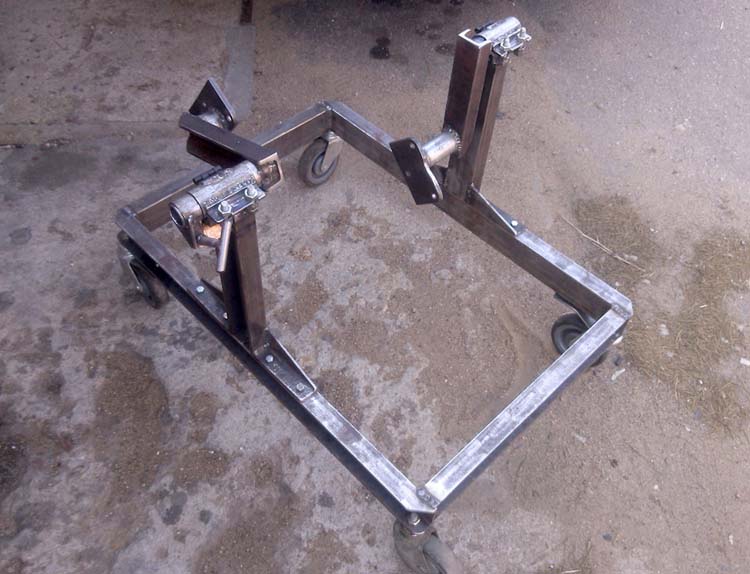

Конструкция самоделки показана на фото.

Ось вращения двигателя расположена в его геометрическом центре.

Рама сделана из швеллера 60 мм, к раме привинчены стойки с опорными шарнирами вверху. Шарниры сделаны из труб, открываются на петлях. После установки двигателя всборе с лапами на стенд, петли закрываются и фиксируются гайками

Закрепить двигатель в нужном положении можно съемным хомутом, достаточно хомут ослабить, повернуть двигатель и зажать.

На паре колес по диагонали, сделал стопора из изогнутой пластины, которая крепится болтом к раме и зажимает колесо.

Под двигатель устанавливается поддон из листа кровельной оцинковки.

Инструменты и метизы для сборки стенда

Для соединения узлов металлоконструкции из стального швеллера и квадратного профиля обязательно потребуется сварочный аппарат, позволяющий работать с электродом сечением не менее 3-4 мм. Кроме того, для раскройки потребуется шлифовальная машинка с отрезным диском по металлу диаметром 115-125 мм. Для обеспечения болтового соединения сборных деталей потребуется дрель с возможностью работы со сверлом диаметром до 14-20 мм. Также необходимы болты М12 для сборки конструкции.

Потребуется также набор напильников для срезания заусенцев и неровных кромок, удаления огрехов раскройки металла. Не помешает закупить наждачную шкурку для зачистки поверхности от ржавчины перед покраской.

Сборка кантователя для двигателя

Первым этапом раскраивается швеллер и квадратный профиль в соответствии с эскизом. Далее изготавливается вертикальная стойка из профиля и приваривается к угольнику из швеллера. Затем конструкция усиливается металлическими откосами, которые можно изготовить из обрезков деталей.

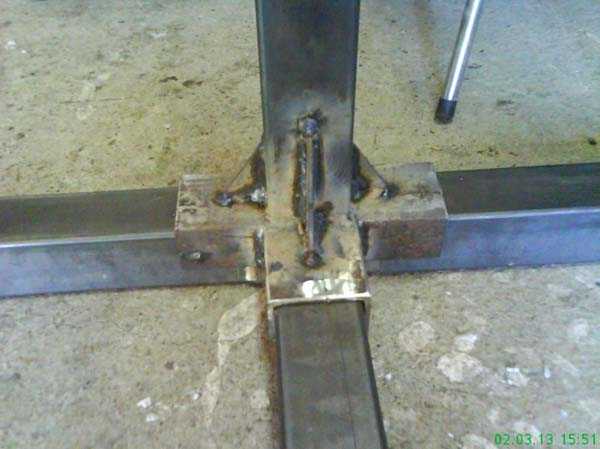

После этого из раскроенного квадратного профиля сваривается основание — подставка кантователя для ремонта двигателей. На месте болтового присоединения к основанию вертикальной стойки проводятся подготовительные работы, вставляются и ввариваются стальные втулки для усиления конструкции.

Затем следует приступить к окончательной сборке кантователя для двигателя. Стойка соединяется с подставкой сваркой и болтами М12.

К вертикальной стойке сваркой присоединяется горизонтальная труба с наружным диаметром 60 мм и внутренним 52 мм. В эту деталь вставляется горизонтальная ось. Она может быть сделана из стальной трубы диаметром 47 мм с приваренным фланцем для болтового присоединения блока цилиндров либо ГБЦ.

В горизонтальной оси можно просверлить сквозные отверстия через каждые 45° по радиусу, для возможности фиксирования штифтами положения в пространстве, после поворота присоединенного двигателя на необходимый угол.

Собранный стенд-кантователь двигателя следует зачистить и загрунтовать, а затем покрасить нитроэмалью для предотвращения коррозии металла и улучшения качества капитального ремонта.

Если не требуется разборная конструкция, вертикальную стойку можно присоединить к подставке не на болтовом соединении, а с помощью сварки. После этого устройство позволит работать с более тяжелыми моторами. Как известно, 1 см сварного шва может выдержать 100 кг нагрузки. И это немало. Можно себе представить, какой груз сможет выдержать проваренный по всем кромкам соединений самодельный агрегат. Из него даже может получиться кантователь двигателя ЯМЗ.

Оборудование для ремонта двигателей

Двигатель с полным на то правом можно назвать «сердцем» современного автомобиля. Именно на эту деталь приходится наибольшее количество нагрузок и именно от ее работоспособности напрямую зависит работоспособность всего транспортного средства. Некоторые мелкие поломки владельцы исправляют самостоятельно, для устранения же более серьезных проблем следует обращаться в специализированные автомастерские, укомплектованные оборудованием для ремонта двигателей. Сигналом к необходимости посещения автосервиса может быть увеличение расхода топлива, сложности с запуском автомобиля.

Технология ремонта любого двигателя строится в несколько этапов. Сначала с него снимается навесное оборудование, потом производится промывка двигателя в собранном виде.

После этого мотор помещается на стенд для разборки двигателей. Это оборудование для ремонта двигателей позволяет надежно зафиксировать деталь в удобном для работы положении. Как это ни парадоксально, но зачастую, причиной, вызывающей повреждение автомобильных моторов является попадание в них грязи. Поэтому после разборки производится тщательная очистка всех его комплектующих.

Чуть более совершенной моделью стенда для разборки является стенд для ремонта двигателей. Он может оснащаться дополнительными аксессуарами, такими, как поддоны для сбора технических жидкостей.

После разборки и промывки двигателя необходимо произвести его дефектацию, отремонтировать или заменить испорченные детали. Для этих целей также используется специализированное оборудование для ремонта двигателей.

Установки для хонингования цилиндров автомобильных двигателей предназначены для хонингования зеркал циллиндров. Операция проводится для того, чтобы достичь правильной посадки поршневых колец. Ведь, лишь таким образом можно добиться требуемой герметичности камер сгорания топлива. Хонингуют втулки верхней и нижней шатунной головки, привода клапанного механизма, цилиндры двигателя. На рынке представлено два типа хонинговальных стендов с различными типами хонов: «бутылочный ершик» и поверхностный хон, выполненный в виде насадки с точильными камнями.

После восстановления всех элементов конструкции двигатели собирают, проводят их испытание и приработку на стенде для сборки и регулировки сцеплений двигателей.

Стенды для обкатки двигателей являются одним из важнейших типов оборудования для ремонта двигателей. Многие модели позволяют производить как холодную, так и горячую обкатку, другие же предназначены только для одной операции.

Холодная обкатка позволяет значительно сократить прорывы газов в картер из камеры сгорания и проникновение в нее масла. Двигатель подключается к стенду и начинает обкатываться сначала на малых оборотах, потом их частота постоянно увеличивается.

Горячая обкатка не позволяет исключить влияние температуры на детали двигателя, и, как следствие, неравномерный прогрев элементов, приводящий к неравномерности тепловых зазоров.

От качества оборудования, используемого для ремонта двигателя во многом зависит дальнейшая работа этого важнейшего узла. Ведь неаккуратно выполненная разборка или хонингование некачественным станком могут привести к повреждениям двигателя, не заметным на первый взгляд, но способным сильно сказаться на его работоспособности по истечении определенного периода времени.

Техника безопасности при работе

При раскройке металлопроката шлифовальной машинкой следует надеть защитные очки, респиратор, рабочие рукавицы. Это связано с опасностью попадания искр и стеклянной пыли на кожу, в глаза и дыхательные пути.

Во время электросварки необходимо надеть защитную маску для защиты зрения от ярких вспышек. Зачем? При сварке происходит ультрафиолетовое излучение, которое без маски может привести к своеобразному загару кожи лица и открытых поверхностей, поражению глаз. В связи с опасностью поражения электрическим током, при сварке необходимо также надеть защитные рукавицы, аппарат желательно заземлить. На практике применяются брезентовые рукавицы, они защищают и от термических ожогов.

Обязательно нужно иметь под рукой углекислотный огнетушитель ОУ-2 или ОУ-5. Любая искра в гараже может привести к непредсказуемым последствиям.

Но в целом самодельный стенд-кантователь не должен создавать проблемы с техникой безопасности, если собран без халтуры. Напротив, он позволяет значительно облегчить труд моториста, уменьшить травматизм, забыть об отдавленных или прищемленных пальцах, надорванных поясницах. В общем, это полезный в хозяйстве агрегат, не уступающий по качеству промышленному кантователю для двигателя AE.

Использованы материалы:

• Швеллер — 60 мм.
• Швеллер — 50 мм.
• Трубы — 36 и 28 мм.
• Металлические пластины 8 мм — 2 шт.
• Колёса от тележки.
• Кусок оцинковки.

Конструкция самоделки показана на фото.

Ось вращения двигателя расположена в его геометрическом центре.

Рама сделана из швеллера 60 мм, к раме привинчены стойки с опорными шарнирами вверху. Шарниры сделаны из труб, открываются на петлях. После установки двигателя всборе с лапами на стенд, петли закрываются и фиксируются гайками.

Закрепить двигатель в нужном положении можно съемным хомутом, достаточно хомут ослабить, повернуть двигатель и зажать.

На паре колес по диагонали, сделал стопора из изогнутой пластины, которая крепится болтом к раме и зажимает колесо.

Под двигатель устанавливается поддон из листа кровельной оцинковки.

Размеры: рама 600 х 800 мм, высота стоек 350 мм.

Краткая инструкция:

1. Ищите подходящую работу в строке поиска в центре страницы сверху или по боковой панели навигации слева.
2. Оцените качество работы с помощью содержания и скриншотов чертежей, которые находятся в архиве. Для просмотра скринов скачайте архив со страницы оплаты.
3. Если работа вас устраивает, выберите способ оплаты (Яндекс-деньги, Фрикасса или Интеркасса) или воспользуйтесь личным кабинетом и личным счетом, который вы можете пополнить там же.
4. Ожидайте, на вашу почту придет пароль от архива. Чтобы ускорить получения пароля, необходимо правильно заполнить форму оплаты — указать свой электронный адрес.
5. По всем вопросам обращайтесь на форум или по телефону, указанному в шапке сайта.

Основные требования

Основными требованиями к стенду для разборки и сборки двигателей являются универсальность и удобство в эксплуатации. Также важно, сколько уровней свободы предусмотрено в конструкции, какой тоннаж должно выдерживать выбранное оборудование.

В данное время в магазинах представлен немалый ассортимент для выбора. Конструкцию можно собрать самостоятельно. Это сэкономит средства и поможет подобрать параметры в соответствии со своими пожеланиями для личного удобства в эксплуатации.

Самодельная установка должна быть прочной и надежной. Все металлические элементы собираются при помощи сварки. В этом случае лучше обратиться за помощью к специалисту. Он сможет качественно сварить все детали воедино. В этом случае можно гарантировать безопасность обслуживающего персонала в процессе выполнения своей деятельности.

Модельный ряд креплений электрических двигателей

Во всем размерном ряде данных приспособлений имеется один или два регулируемых зажима, каждый из которых снабжен зажимным винтом с зажатой рукояткой, чтобы обеспечить зажим в любом месте вдоль оси двигателя. Регулируемый зажим на V- образном креплении включает прямолинейный зажим с V-образным резиновым зажимом для максимального увеличения площади крепления.

Различное исполнение универсальных креплений электрических двигателей.

Показано вместе с испытательным узлом на основе гистерезисного тормоза

Для защиты двигателя блокирующие винты со специальной головкой обеспечивают защиту от вибрации, а все контактные поверхности (от электродвигателя до фиксаторов) имеют нейлоновые прокладки для надежного зажима.

Пример крепления электрического двигателя во время испытания

Источник

Самодельный стенд – как собрать полезную конструкцию?

С назначением, уходом и эксплуатацией этого приспособления мы разобрались, и, как видно, он является незаменимым атрибутом особенно для начинающих и профессиональных мотористов. Но у него есть один довольно серьезный недостаток – это высокая стоимость, так что далеко не каждый сможет сразу отдать кругленькую сумму. А если вы еще вдобавок не уверены в своих силах и потом забросите самостоятельный ремонт, то в результате велика вероятность оказаться в проигрыше. Так что рассмотрим, как же сконструировать самодельный стенд, используемый для ремонта двигателей.

Итак, если вы собираетесь зарабатывать этим на жизнь, а не просто обслуживать только свою машину, то следует делать стенд универсальным. Ведь, например, для мотора отечественных автомобилей ВАЗ достаточно и обыкновенного фланцевого крепежа к задней части, а вот движок от BMW так уже не зафиксируешь. Поэтому необходимо приварить к вращающейся плите пару швеллеров с десятимиллиметровыми отверстиями с шагом в 50 мм, причем последние должны находиться в районе креплений подушек мотора. А вот чтобы деталь могла достаточно легко вращаться вокруг собственной оси, ее центр тяжести должен быть строго напротив оси вращения вышеупомянутой плиты. Благодаря отверстиям на швеллерах появляется возможность крепить двигатели различных габаритов через переходные кронштейны.

Использование ручной тали, которая передвигается на балках, позволяет не конструировать подъемный механизм над стендом, достаточно просто установить его на колеса, естественно, они должны быть довольно мощными. Так что можно будет просто подкатить неисправную деталь в любое место, а если данный узел не используется, то его также очень легко убрать в дальний угол.

Довольно часто ремонтные работы предполагают и промывку двигателя, причем имейте в виду, этот агрегат накапливает в себе невероятно много грязи, и, естественно, чтобы не развозить ее по полу гаража, в нижней части стенда следует расположить поддон. При этом следует сверху него положить мелкую сетку, ведь сильный напор струи может сбить с движка какую-нибудь небольшую деталь и на сетке ее будет намного легче обнаружить, чем на дне поддона. К тому же можно положить на нее элементы разобранного агрегата и промыть их

Особенности проектировки моторного стенда

Конечно, можно обойтись и без всяких кантователей и разбирать жигулевский двигатель на ящике или на верстаке, если он есть. Но всегда будет присутствовать риск, что мотор выскользнет и упадёт на ноги или на пол, всегда нужно кого-то звать на помощь, всегда неудобно. Некоторые из чертежей, показанных на страничке, разработаны специально для двигателей ВАЗ, а некоторые — универсальные. Но все они работают у своих хозяев и облегчают ремонт двигателя.

Главное, чего необходимо добиться, это устойчивости и жёсткости. Не каждый заканчивал ВУЗ с пятёркой по сопромату и технической механике, поэтому некоторые основные моменты мы приведём, как базу для постройки своими руками или изменения тех размеров, которые указаны на чертежах. Также существует масса вариантов кантователей, которые крепят двигатель только за одну консоль. Это вызывает повышенную нагрузку на одну стойку. Такая конструкция тоже имеет право на существование, но при соблюдении некоторых условий.

В любом случае, стенд буде изготавливаться из профилей, неважно, это будет труба квадратного сечения, мощный уголок или двутавр. В местах соединения двух профилей не избежать определённой подвижности. В этом случае придёт на помощь обычный треугольник, который есть самой жёсткой и неразрушаемой фигурой. Следовательно, необходимо максимально разгрузить центральную стойку, а сделать это можно только при помощи откосов, чтобы максимум нагрузки приходился на опорный треугольник.

Очень важно правильно расположить центр тяжести и избавить нижнюю раму от нагрузок на изгиб. Здесь тоже в конструкцию придётся включить несколько раскосов. Центр тяжести должен располагаться так, чтобы была возможность без проблем вращать двигатель, но при этом вся конструкция сохраняла стабильную устойчивость. Учитывать нужно как вес одного блока цилиндров, так и его вес вместе с головкой блока, маховиком и коленвалом.

Стенд для ремонта двигателя своими руками

Вот решил сделать простой стенд для ремонта двигателя своими руками: чертежи, фото и описание приспособления прилагаются.

Стенд изготовил из профильной трубы 70 х 70 мм (толщина стенки 3 мм.), понадобилось примерно 3 метра.

Нарезал заготовки, что-бы конструкция получилась разборной сделал из уголка 4 мм кронштейн и усилил косынками.

В профиле болгаркой сделал 3 отверстия, и вставил втулки из поршневых пальцев от двигателя ВАЗ и приварил.

С обратной стороны и на кронштейне сделал 3 отверстия сверлом на 12 для болтов.

Из куска металла толщиной 6 мм сделал кронштейн под двигатель ВАЗ, под другой двигатель надо делать свой кронштейн.

Затем к стойке приварил отрезок трубы, просверлил 4 отверстия для фиксации, под углом 90 градусов в поворотной трубе, и одно на неподвижной, и 2 отверстия для ручки.

Стенд успешно прошёл испытания.

Из профиля приварил ножки, конструкцию загрунтовал.

Чертежи стенда для ремонта двигателя.

Разборочно-сборочный стенд для ремонта двигателя своими руками

Начнем с того, что готовые изделия являются отличным вариантом в том случае, если услуга по ремонту силовых агрегатов и узлов поставлена, так сказать, «на поток». Другими словами, высокая начальная стоимость таких изделий надлежащего качества зачастую не позволяет многим приобретать разборочно-сборочные стенды как для личного пользования, так и для работы в условиях гаражей и даже маленьких СТО.

По указанной выше причине мастера и владельцы небольших автомастерских останавливаются на варианте самостоятельного изготовления стендов, которые используются для ремонта двигателей. Отметим, что изготовить стенд для ремонта двигателя своими руками помогут чертежи, которые представлены в технической литературе, а также в больших количествах встречаются в сети Интернет.

Материалы для изготовления

В связи с тем, что кантователю для двигателя придется работать в жестких условиях физических нагрузок, связанных с весом двигателя, к материалам предъявляются высокие требования.

Для изготовления применяются следующие материалы:

• стальной квадратный профиль 70 х 70 с толщиной стенки 3 мм, длиной 3 м;
• стальная труба с наружным диаметром 60 мм, внутренним диаметром 53 мм, длиной 245 мм;
• стальная труба с наружным диаметром 47 мм, длиной 480 мм;
• стальной швеллер с внутренней шириной бортов 70 мм, толщиной стенки 3-4 мм, длиной 280 мм;
• фланец для болтового присоединения к двигателю — 1 шт.

Чертежи и фото кантователей для двигателей ВАЗ

Самый простой вариант решения этого вопроса показан на фото. Простейший кантователь, правда с одной точкой крепления двигателя и всего тремя дополнительными раскосами, которые снимают основную нагрузку с большей части центральной стойки. А она и без того усилена дополнительным ребром жёсткости в виде того же профиля.

Остаётся вопрос по устойчивости всей конструкции, поскольку опорная площадь относительно невелика. В этом случае можно рассмотреть вариант с двумя точками крепления мотора на стенд. Здесь и двухстороннее закрепление двигателя, что также равномерно распределяет нагрузку по стойкам, и большая опорная площадь, что исключает опрокидывание конструкции.

Все размеры, приведённые на чертеже, соответствуют размерам ВАЗовских шпилек и посадочных плоскостей, а от проворота мотор фиксирует стопорный палец. Механизм фиксации позволяет выбрать одно из шестнадцати положений, чего вполне достаточно для обслуживания любого двигателя. Удачной всем работы!

Подключение (проверка) двигателя

Естественно, перед тем, чтобы начинать что-то собирать, электромотор нужно сначала подключить и проверить. В старых стиральных машинах попадаются два варианта исполнения двигателей: более старый и качественный, имеет закрытый корпус с крыльчаткой, с двумя питающими выводами и более новый — четыре вывода, крыльчатки нет, охлаждение происходит через отверстия спереди и сзади, через которые видны обмотки.

Старый вариант не требует никаких конденсаторов для запуска — пусковая обмотка хитрым образом подключается и отключается внутри двигателя специальным механизмом. Благодаря этому никаких сложностей с подключением возникнуть не должно: оба вывода подключаются в сеть 220 вольт. Недостатком такого двигателя является то, что направление вращения вала предустановлено внутренним подключением и изменению не подлежит. Как правило, это направление по часовой стрелке и поэтому необходимо будет использовать левую резьбу для крепления камня.

Вариант поновее имеет четыре вывода двух обмоток: рабочей и пусковой. Отличить их можно при помощи мультиметра: сопротивление рабочей обмотки около 10 Ом, пусковой — около 40 Ом. Возможно сопротивления будут отличаться от указанных, но незначительно. Пусковую обмотку нужно подключать через конденсатор 4-5 мкФ на напряжение не менее 400 в. Мне встречались составные конденсаторы для подобных двигателей: два последовательно соединенные по 10 мкФ на 300 в. То есть, таким образом поднималось максимально допустимое рабочее напряжение готового конденсатора. Использование составного конденсатора из двух с низкими напряжениями (не менее 300 в) возможно, но нежелательно. Конденсаторы следует использовать неполярные!

Проверить двигатель можно вообще без конденсаторов и пусковой обмотки: напряжение 220 в. подается напрямую на рабочую обмотку. При таком подключении мотор будет стартовать без нагрузки в произвольном направлении. Чтобы задать направление вращения вала, нужно подключать пусковую обмотку и конденсатор. Для наждака нужно задавать направление против часовой стрелки

. Ниже показана схема подключения, если вал вращается по часовой стрелке, нужно изменить подключение пусковой обмотки.

Во многих публикациях в сети видел такое утверждение, что пусковые обмотки подключать не нужно вообще, а направление вращения задавать при старте вручную. Якобы при использовании пусковой цепи двигатель сгорит. Объяснить эти домыслы я могу только одним путем — один написал глупость, а остальные списали у первого. Могу с уверенностью сказать: пусковую обмотку подключать можно и нужно, через конденсатор 4-5 мкФ, пусковая цепь должна быть подключена всегда, без каких-либо дополнительных кнопок. И если мотор исправен — такое подключение для него безопасно и совершенно безвредно.

Цена кантователя двигателя

В принципе, сделать кантователь для двигателя своими руками чертежи и конструкции которого размещены на страничке, достаточно несложно. Другое дело, насколько он будет полезен и насколько будет оправдано использование площади гаража под его размещение. Как бы там ни было — оборудование очень полезное и функциональное, несложное в изготовлении и недорогое по материалам.

Цена фирменного, заводского стапель кантователя для моторов легковых автомобилей составит не менее 8 тысяч рублей, а если напрячься и сделать своими руками кантователь кран, то можно сэкономить и вовсе тысяч 20-25.

Требования к стенду-кантователю

Кантователь, или стенд кантователь, представляет собой устройство, которое способно выдержать вес двигателя автомобиля, при этом мотор на стенде не лежит, а закреплён подвижно. Таким образом, для того чтобы получить доступ, к примеру, к картеру, не нужно переворачивать его на верстаке, думать, как укрепить блок цилиндров на поверхности. Двигатель, закрепленный на оборудовании, может беспрепятственно вращаться вокруг своей оси и иметь несколько фиксированных положений, в зависимости от конструктивных особенностей. При этом необходимо добиться нескольких показателей:

• устройство не должно занимать много места в гараже:
• двигатель должен фиксироваться прочно и жёстко;
• конструкция должна позволять прикладывать определённое усилие, при этом сохраняя устойчивость;
• конструкция должна быть жёсткой;
• кантователь должен позволять легко выбирать нужное положение двигателя, надёжно его удерживая.

Особенности эксплуатации стенда

Итак, работать с такими стендами довольно просто, однако не стоит забывать о технике безопасности. В данном пункте обратим внимание на то, как правильно эксплуатировать подобные приспособления. Строго-настрого запрещается превышать допустимый тоннаж, в противном же случае конструкция может не выдержать перегрузки, и двигатель упадет. Последствия подобной ситуации могут быть самыми разными, и наименьшее –это порча дорогостоящего оборудования. Кроме того, уделяйте достаточно внимания выбору поверхности, на которой и будет находиться данный предмет, она должна быть ровной и, конечно же, способной выдерживать значительные нагрузки.

Следующий критерий – монтаж груза. Движок перед ремонтом необходимо надежно фиксировать строго по центру, при этом действовать следует предельно осторожно и аккуратно. Помните, от надежности крепления может зависеть даже ваша жизнь. И, естественно, если вы приобрели такой стенд в магазине, то не нужно вносить в его конструкцию никакие коррективы, доверьтесь профессиональным разработчикам.

Работа со стендом

Перед началом эксплуатации следует обязательно провести визуальный контроль системы. При обнаружении каких-нибудь дефектов, которые могут повредить оборудование во время обслуживания, их обязательно устраняют. Если при осмотре таких дефектов нет, можно начинать работу.

Для хорошей и долгой службы конструкции необходимо следить за ее состоянием. Нужно при каждом использовании проверять надежность фиксирующего крепежа, регулярно смазывать все подвижные узлы и хранить установку в сухом месте. Следует исключить вероятность прямого попадания осадков и влаги.

Не стоит нагружать стенд выше фактически рассчитанной массы, чтобы не уронить двигатель из-за поломки. При эксплуатации конструкция должна быть поставлена на устойчивую поверхность. Также стоит использовать фиксационный штифт для поворотного механизма. Работать следует осторожно и внимательно.

Источник

Кран для снятия двигателя своими руками, чертежи

Гаражный кран-гусь своими руками может быть сделан из подручных материалов, которые имеются в гараже. Это устройство требуется, когда необходимо отремонтировать автомобиль, например, извлечь из машины двигатель внутреннего сгорания.
