Силовые бампера УАЗ Хантер 31519

Изготовление силовых бамперов УАЗ Хантер 31519

Сразу после покупки машины было желание установить силовые бампера, пороги, багажник на крышу, калитку под запаску. Но из-за отсутствия свободного времени пришлось отложить затею.
Затем в процессе эксплуатации выявилось полное недоверие к родным полуметаллопластиковым бамперам. То пластмасс лопнет от удара об ветку, то при попытке поднятия домкратом гнется уже весь бампер. Необходимость в силовых элементах опять вышла на первый план. А далее мониторинг интернет просторов + по возможности смотрел бампера в живую, благо машин с этими элементами в городе хватает. В конце концов, решил сделать все сам, ибо цена на силовые элементы мне показалась очень завышена, да и качеством многие изделия так скажем не внушали доверия. Заехал на рынок и на 2500 рублей купил проката и на бампера, и на багажник, и на пороги.

И понеслась работа: сначала был сделан багажник, затем, взялись за бампера.

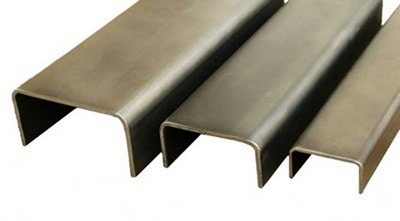

Для бамперов использовал гнутый швеллер. Для переднего бампера на 160, для заднего на 120

Сохранить в АльбомГнем передний бампер при помощи ручной лебедки, кстати очень удобно как оказалось

один из моментов сварочных работ

Сварочные работы проводились с использованием инверторного сварочного аппарата Ресанта САИ 250 электродами ОК-46 диаметром 3 и 4

вот что получилось

общий вид, так сказать

Бампер будет крепится болтами на 12

Крепление сделано из двух сваренных между собой уголков 45*45*4

После сварочных работ пришло время окраски.

Перед окраской решил обработать изделия преобразователем ржавчины. Хотя есть краскопульт, что-то было лень заморачиваться, решил покрасить кистью.

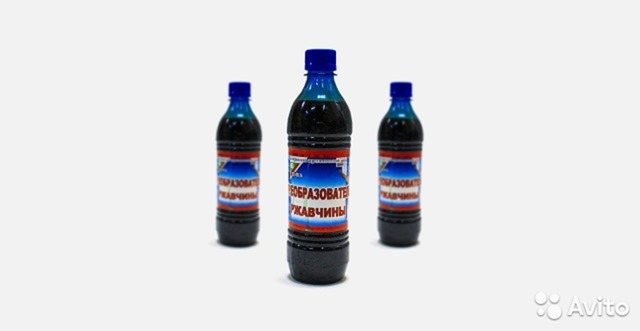

использовал Преобразователь ржавчины ВСН-1

растворитель рекомендуемый производителем краски

набор юного маляра

эффект от преобразователя

эффект от преобразователя

эффект от преобразователя

металл после обработки преобразователем покрылся белым налетом, который был смыт растворителем перед покраской

общий вид, так сказать

Зато, себестоимость моего бампера около 1000, наверное, а это не может не радовать. Кстати, дуги на передней бампер добавим позже, под рукой нет подходящей трубы.

Чертежи силового бампера УАЗ Хантер 31519

Доработка переднего силового бампера УАЗ Хантер

Давно в планах была доработка переднего силовика. Основных причин две: 1. Хотелось придумать защиту лебедки от внешних осадков на время простоя. 2. Нужна была удобная площадка для лазания под капот (это же УАЗ). А в стоковом варианте и все осадки наши и на трубе стоять не очень-то удобно. Пару раз ноги соскальзывали (хорошо хоть без травм обошлось):

Бампер с лебедкой до доработок.

От предыдущих самоделок и обшивки Зёбрика осталось некоторое количество алюминиевого профиля и рифленого листа. В голове созрело инженерное решение. Правда для его реализации все-таки часть профиля пришлось докупить. Вот таким получился основной опорный элемент. Сделан из Т-образного профиля и П-образного:

Далее опорные элементы были прикручены к бамперу и на них уложены алюминиевые уголки. Длинный сзади и короткий спереди. Длинный уголок концами прикручен к верхним трубам бампера:

Марки бамперов на УАЗ Хантер

На рынке автомобильных аксессуаров сейчас существует немало отечественных и зарубежных брендов, среди изделий которых можно подобрать передний или задний бампер к УАЗ Хантер. Из зарубежных производителей выделяется компания ABR. Товары этого бренда отличается тщательностью изготовления и высоким качеством материалов. Стальные конструкции могут изготавливаться, в том числе, и по индивидуальным требованиям. Единственный недостаток – в стоимости, ведь цена может составлять от 70 до 90 тысяч рублей за комплект из заднего и переднего бамперов.

Также компания не производит конструкции для УАЗ Хантер, но среди многообразия видов определенно можно подобрать подходящий вариант. Например, опытные автовладельцы часто устанавливают конструкции от внедорожников Ниссан. Служат такие бамперы фактически бессрочно: сказывается ответственность производителя и качество материалов, т. к. используется сталь сечением не менее 4 мм.

Самый популярный отечественный бренд – это РИФ.

Бамперы этой компании представлены на рынке давно. Многие владельцы УАЗ 469, а далее УАЗ Хантер уже успели высоко оценить надёжность и прочность изделий. Товары данной торговой марки испытываются не только на заводском стенде, но и проходят реальные проверки в самых тяжёлых и экстремальных условиях. Силовые обвесы от РИФ могут отличаться цветовым решением, жёсткостью, конфигурацией.

Можно подобрать с кенгурином или площадкой для установки лебёдки. В зависимости от того, что предпочтет автолюбитель, цена будет колебаться. Устройство с кенгурином оценивается примерно в 30 000 рублей. Если подобрать задний силовой бампер с калиткой для запасного колеса, стоимость увеличится до 40 тысяч.

Ещё один зарубежный представитель аксессуаров для внедорожников – это компания Orange Jeep, или сокращённо OJ. Отличительная особенность их изделий – в гарантийном сроке. Производитель обещает уверенную эксплуатацию своих товаров без каких-либо проблем на протяжении минимум 10 лет. Если УАЗ Хантер действительно используется в тяжёлых условиях и участвует в соревнованиях по бездорожью, то бамперы этой торговой марки станут отличным и выгодным решением. Изделия находятся в среднем ценовом сегменте, их цена не превышает 40 тысяч рублей за комплект.

Тюнинг Уаз Хантер. Силовой бампер.Передний.Часть 2.

Нюансы использования

При покупке силовых обвесов следует учитывать, что по нынешнему законодательству они считаются модификацией штатной конструкции автомобиля. Потребуется регистрировать изменения в ГИБДД. По этой причине покупать следует сертифицированный товар. Приобретение дешёвых конструкций по бросовым ценам и изготовление бамперов своими руками становится нецелесообразным занятием.

Будни УАЗовода. Задний силовой бампер: красим и ставим.

Бампера + дуги) на УАЗ

Силовой бампер на Уаз свомим руками

Изготовление бампера на УАЗ своими руками: пошаговая инструкция

Хочется сделать свой отечественный автомобиль еще лучше? Изготовьте бампер на УАЗ своими руками! Любая модель УАЗ может быть тюнингована силовым автобампером уникальной или классической конфигурации. Такая деталь не только добавит шарма автомобилю, подчеркнет уровень его проходимости, но и защитит находящихся внутри людей и животных от получения травм во время возможного столкновения.

УАЗ — Patriot — Силовой бампер ! ))

Задний силовой бампер на УАЗ Патриот — создание

Изготовление бампера своими руками

Для того, чтобы сделать бампер для УАЗа своими руками, следует определиться с материалом его изготовления начертить схему, подготовить инструменты и материалы. Не забудьте демонтировать старый бампер. Главное — ничего не пропустить и делать все согласно плану.

Подготовительные работы

Для производства самодельного бампера будут необходимы:

Собрав материалы и инструмент, можно переходить к начертанию чертежа на бумажном носителе или выполнению эскизов с помощью компьютера. Также следует заранее избавиться от предыдущего, старого бампера.

Чертеж и макет

В первую очередь просмотрите несколько вариантов выполнения самодельного бампера и выберите ту форму которая подошла бы по сложности производства и понравилась бы вам внешне. Тот, кто силен в такой дисциплине, как черчение, схемы бампера может создать собственноручно, предварительно сняв размеры с машины с помощью рулетки.

Альтернативным вариантом является симбиоз чужого опыта и собственных мыслей по поводу устройства будущего бампера. Если вы — приверженец современных компьютерных технологий, используйте для чертежа и 3D макета одну из программ: «АвтоКад», «Solid Works», «Katina», «Компас».

Чертеж, который был выполнен от руки или распечатан с помощью персонального компьютера, должен стать основой для создания макета. Используйте скотч и вырезанные по разметке куски картона для создания объемной модели будущего автобампера. Приложите к автомобилю макет для проверки правильности расчетов. При необходимости исправьте чертеж согласно реальных габаритных размеров авто.

Процесс изготовления и монтажа

Начинать изготовление бампера нужно с центральной части. Вырежьте из металла кусок заданной формы и размеров согласно чертежам. Если в качестве материала были выбраны металлические профили, для их сгибания следует использовать следующий метод: нужно сделать на местах предполагаемых сгибов прорези, после чего проводить манипуляции по приданию автобамперу нужной формы.

На втором этапе изготовления нужно отдельно сделать каждое крыло. Если ваш автобампер будет производиться из труб, согните каждую из них под нужным углом. После этого приварите сварочным аппаратом боковые части к центральной. В случае получения неаккуратных швов их следует дополнительно обработать специальным шлифовальным аппаратом или любым подходящим подручным материалом для придания изделию эстетичного вида. Для приваривания П-образных компонентов, например, защиты радиатора, следует предварительно прожечь в основании рамы нужной величины отверстия. Такие работы могут выполняться с помощью газовой горелки.

Материал и инструмент

Изучив данную статью, можно ознакомиться с приемами изготовления бампера в домашних условиях, а на практике он может поднять эффектность автомобиля, повысить его функциональность при езде по бездорожью. Многие модели бамперов на заказ не сильно различаются внешним видом, но классические формы смотрятся вполне прилично.

Что понадобится для изготовления силового бампера своими руками в вашей автомобильной мастерской? В первую очередь у вас должно быть желание. Вместе с ним можно создать бампер не очень сложной формы, он может подойти для вашего авто и стоимость изготовления может оказаться на порядок меньше, чем в автомастерской. Изменить форму бампера очень просто, для этого надо просто вырезать из металлического листа заготовку. Но процедуру изготовления оставим на потом, а сейчас вернемся к инструментам.

Первое, чем придется запастись для работы, это листовой металл и картон. Толщина такого материала должна быть около трех миллиметров. Количество зависит от размеров автомобиля. Чтобы окончательно определиться с количеством металла, можно запастись выкройками из картона. Инструменты нам понадобятся следующие – болгарка, то есть угло-шлифовальная машинка.

Также для нее необходимо подготовить отрезные и зачисточные круги. Кроме нее необходимо подготовить еще и сварочный аппарат. Еще можно использовать профильную трубу, которая тоже может быть использована для создания заднего силового бампера. Другие инструменты, необходимые для работы: рулетка, скотч, маркер, ножницы. Большинство из перечисленных инструментов можно найти в любой автомастерской.

Декоративное оформление бамперов

По сути декоративным оформлением автобампера умелец занимается еще на этапе работ по изготовлению. Таким «декором» можно считать окрашивание изделия в нужный цвет. Он может тон-в-тон повторять расцветку кузова авто либо быть контрастным. Помните, что время высыхания краски напрямую зависит от ее химических свойств и может составлять несколько часов или даже несколько дней. То же относится и к средствам от коррозии.

Обратите внимание на всегда выигрышный черный цвет. Он может подойти даже для оформления машины, кузов которой выкрашен в светлые тона. Такая комбинация будет подчеркивать особенность и уникальность автомобиля. Если цвет самого авто также темный, рассмотрите вариант такого тона, который называется «металлик». Он поможет даже скрыть небольшие дефекты и царапины.

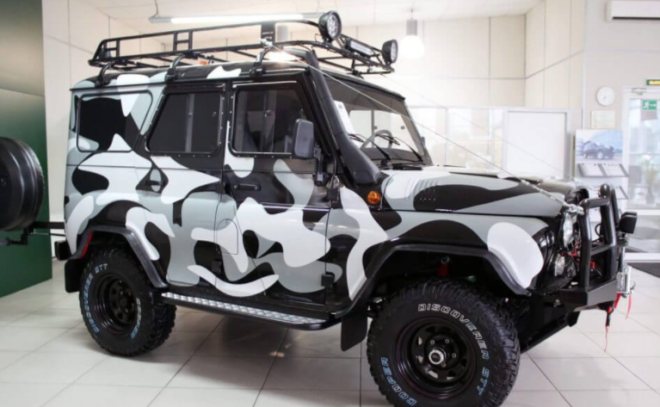

Одним из инструментов модификации является оклейка бампера пленкой. Это экономно и красиво. Еще одним плюсом пленки является возможность замены надоевшего фона на другой за пару часов: пленка — тонкий и податливый материал. При этом не рекомендуется рассматривать оклейку только части бампера, следует применять спецпленку на всей его поверхности.

Изготовление автобампера на УАЗ, кроме наличия необходимого материала и инструментария, требует также некоторой сноровки нескольких часов (в лучшем случае) или дней свободного времени. Нельзя пренебрегать этапом проектировки (изготовления чертежей и макетов), поскольку именно при создании эскиза можно заметить и вовремя исправить ошибку в расчетах или измерениях.

Источник

Изготовление и установка силового бампера УАЗ 469, 31512

Передний силовой бампер на УАЗ 469

Для начала закупаем швеллер, перед потолще, зад можно чуть меньше. Так же нам понадобится уголок. Достаём из упаковки лебедку, подносим к раме, отмечаем сколько нужно распилить раму чтобы туда влезла лебёдка. Распилив пытаюсь засунуть не получается, приходиться отпиливать юбку телевизора. Далее измеряем рулеткой длину между рамой, и по нужным размерам отпиливаем 4 уголка. Всё это как следует привариваем. Сразу же режем дыру под губы лебедки. Вставляем лебёдку, размечаем крепления. Сверлом на 12 просверливаем в уголке 4 отверстия. Площадка под лебёдку почти готова!

Далее отрезаем нужной длины швеллер, и сразу же делаем надрезы верхней стенки швеллера под лебедку, и надрезаем проём под губы. Так же сверлом на 12 делаем отверстия под крепления губ.

На площадку навариваем остатки уголка, это будет верхнее крепление бампера.

По краям сначала прихватываем остатки швеллера, потом регулируем нужный нам угол, и варим окончательно. (Регулировал линейкой от середины габаритного стекла)

Дальше можно включить фантазию и сделать что-нибудь интересное. Но т.к. я готовлю машину к соревнованиям швеллер пришлось чуть укоротить, чтобы на нижнем стыке вварить толстенное буксировочное ухо. (Токарь мне их уже выточил, но я их еще не фоткал. Толщина вроде около сантиметра. Т.к. машина тяжёлая, и если драть ее в бок, то все уши обычно гнутся или ломаются)

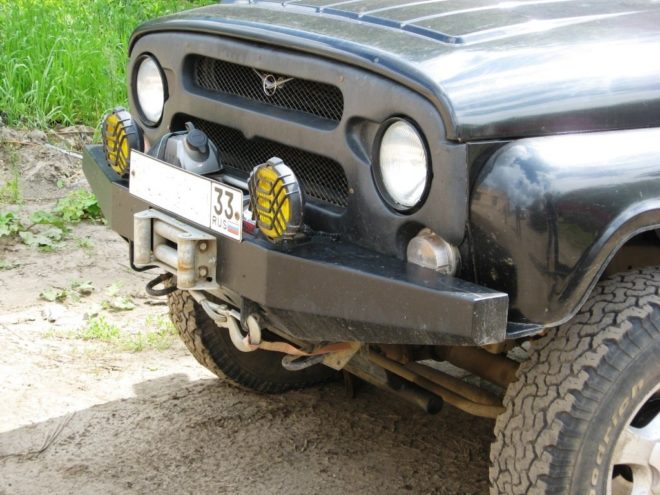

В итоге бампер получился вот такой:

Выбор материала силового бампера

Силовой бампер — это один из вариантов защиты автомобиля от разнообразных повреждений, сколов и различного рода ударов передней части автомобиля. Поэтому для изготовления такого вида защиты приходится прибегать к разнообразным хитростям. На сегодняшний день производителей силовых бамперов на «Ниву Шевроле» не так уж и много. Многие делают их самостоятельно, в домашних условиях. Для этого будет необходимы следующие инструменты и материалы:

• металл для изготовления обвеса;
• молоток, рулетка;
• болгарка (турбинка) и отрезные круги;
• сварочный аппарат и электроды;
• крепежные элементы: болты, шайбы, гайки.

Силовой обвес на автомобиле своими руками
При выполнении этих работ своими руками вам необходимы навыки специалиста, так как без хорошей сварки ничего не выйдет. Также нужно нарисовать эскиз силового обвеса со всеми предполагаемыми вами размерами. Такие наброски должны выполняться в трех плоскостях, с отмеченными местами реза металла и точками изгиба. После этого можно приступать к подготовительным работам.

Задний силовой бампер с калиткой под запаску на Ниве 2121

Во время изготовления силового бампера рекомендуем воспользоваться специальными графическими редакторами, в которых с легкостью можно рассчитать размеры вашего нового обвеса, углы скоса, отметить точки креплений, а также определить количество необходимого материала.

Если вы все-таки решили установить бампер на «Ниву» своими руками, то надеемся, что наши советы вам пригодятся. Несколько десятков лет назад конструкция для усиления сопротивления ударам была сделана из обыкновенного швеллера, а сейчас это сложная конструкция с дугами, крепежом для лебедки, местом для знака и дополнительного освещения, а также прочими полезными дополнениями, количество и качество которых вы сами можете контролировать.

Многие владельцы таких автомобилей хотят установить на свою машину силовой бампер

Если сравнивать самодельный передний бампер для автомобиля«Нива» 2121 и приобретенный в магазине, то оба имеют и плюсы, и минусы:

• приобретенный силовой бампер имеет сертификат соответствия, а на самодельный его нужно получить (излишне говорить, что покупать силовой бампер без сертификата смысла не имеет);
• при самостоятельном изготовлении силового обвеса вы контролируете качество использованных материалов и выполнения работы, а в купленном изделии приходится надеяться на систему контроля качества изготовителя;
• немаловажным аспектом является цена подобного изделия, в приобретенном, помимо цены за материал и работу, вы оплачиваете бренд и работу магазина. Фактически переплата как минимум в 2 раза – самодельный силовой бампер на «Ниву» 2121 вам обойдется от 2500 руб. купленный – от 6000 руб.

При покупке силового бампера в магазине обращайте внимание на следующее:

1. Возьмите в руки и оцените вес конструкции, металл легким быть не может.
2. Пластик в силовых бамперах неприемлем.
3. Протестируйте хромированное покрытие, при воздействии ногтем оно не должно слазить, должно быть блестящим со светло-серым, с синеватым или молочным оттенком.
4. Узнайте страну-производителя (Китай – сразу нет).
5. Подумайте, подходит ли вам система крепления, представленная на изделии;
6. Покупайте силовой бампер средней ценовой категории, слишком дорогие или дешевые отбрасывайте.
7. Выбирайте магазин с широко представленным ассортиментом.
8. Перед покупкой проанализируйте рынок и ценовые предложения с помощью ресурсов интернет.

Полностью готовую конструкцию можно крепить на заводские крепления

На первом этапе, перед тем как сделать силовые бампера на Ниву, владельцу авто следует определиться с выбором материала для бампера. Автовладельцы изготавливают буфер из различных материалов в зависимости от желаемого веса будущей конструкции, ее надежности и стоимости. Бампер своими руками из стекловолокна больше подойдет для «Нивы Шевроле».

Стальные конструкции переднего силового бампера на Ниву подойдут для мощного внедорожника. Составляющие должны усиливать конструкцию авто, а значит нержавеющие стальные или катаные трубы отлично подойдут в такой ситуации. Качественный сплав выдержит сильные столкновения, но будет весить в разы больше конструкции из стекловолокна.

Если вы по тем или иным причинам решили собрать бампер самостоятельно, обязательно убедитесь в наличии достаточного опыта и навыков выполнения сварочных работ. Не умея работать со сварочным аппаратом, за силовые бампера лучше и не браться. Просто купите готовую конструкцию.

Наличие соответствующих навыков делает сборку достаточно простым и быстрым процессом. Начните со сбора необходимых материалов и инструментов.

Вам понадобится:

• набор инструментов;
• болгарка с отрезными кругами;
• сварочный аппарат;
• металл для конструкции (оптимально взять листы толщиной около 4 мм);
• швеллеры;
• уголки;
• рулетка;
• горелка;
• крепежные элементы (гайки, болты и шайбы).

Строго соблюдайте размеры, учитывая параметры вашей Нивы. Все же отечественная Нива отличается от габаритов Нивы производства фирмы Шевроле. Если вы взяли готовые чертежи, убедитесь, что они предназначены конкретно для вашего внедорожника. При сборке и установке багажников и экспедиционных конструкций на крышу такие ошибки встречаются часто.

Опираясь на фото инструкции и видео материалы, а также ориентируясь по представленному ниже руководству, вы сумеете своими силами собрать обвес.

• Сделайте модель из обычного картона. Так легко вырезать уже полноценный бампер из металла;
• По выкройке из картона вырезайте болгаркой элементы согласно чертежу. Используя металл толщиной 4 мм, он будет влиять на амортизаторы. Увеличение веса приводит к повышенным нагрузкам. Потому лучше сразу задуматься о замене амортизаторов и пружин на более мощные;
• Используя горелку, осуществляется процесс сгибания листовых заготовок. Не забудьте о защите для лица и рук;
• С передней части Нивы снимаются навесные детали и монтируется лебедка. Затем уже крепится бампер на гайки и болты;
• Чтобы монтировать лебедку, обязательно приварите пластину-основу из прочного металла;
• Прежде чем ставить бампер, не забудьте его тщательно отшлифовать;
• На Ниву обычно необходимо усиление рамы. Для этого устанавливается дополнительная защита для лонжеронов. Возьмите пластины из металла, вырезанная в соответствии с чертежами;
• Когда монтаж завершен, на новый обвес наносится 2 слоя антикоррозийного состава, после чего несколько слоев краски. При некачественном металле вскоре придется браться за преобразователь ржавчины. Дождитесь полного высыхания предыдущего слоя, прежде чем наносить следующий.

Учитывайте тот факт, что усиление обвеса негативно влияет на проходимость машины, поскольку с ним Нива оказывается несколько тяжелее, чем в стандартном исполнении.

Но подобная конструкция обеспечивает надежную защиту от ударов, аварий, сможет спасти вашу жизнь при лобовых столкновениях.
