Граната или ШРУС – деталь автомобиля, которая передает крутящий момент из двигателя и КПП на колеса автомобиля. Замена этого элемента на ВАЗ-2114 достаточно сложная процедура и требует определенных навыков и умений. Эта статья расскажет, как правильно заменить ШРУС на автомобиле, а также как подобрать необходимую запасную часть.

Видео по замене на переднеприводном семействе ВАЗ 2113-2114-2115

Видеоматериал расскажет, как заменить гранату на автомобиле, а также поведает об особенностях и нюансах.

Процесс замены гранаты подробно

Для начала, перед тем, как начинать непосредственно процедуру замены необходимо определиться с инструментарием. Итак, что же понадобится при замене внутренней гранаты: вороток и головки 13-17, а также 30; ключи 17 и 19; домкрат; лампа; плоскогубцы; шрусовая смазка; баллонный ключ; и непосредственно сама запасная часть.

Поехали!

Теперь, когда все собрано, можно приступить к процедуре замены:

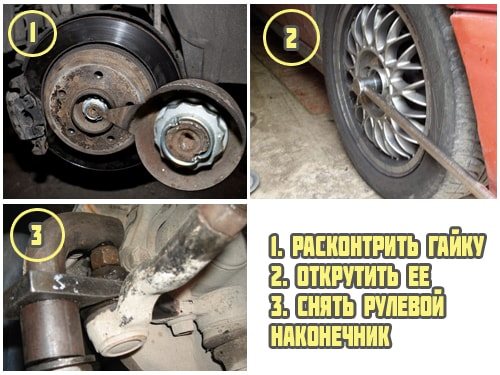

1. Демонтируем нижнюю защиту двигателя.
2. Сливаем масло с КПП.
3. При помощи баллонного ключа демонтируем колесо.
4. Головкой на 30 выкручиваем гайку крепления наружного ШРУСа.

Откручиваем гайку крепления шруса к ступице

Откручиваем крепления и выводим с кулака шаровую опору

Проводим демонтаж ШРУСа со ступицы

При помощи ломика вынимаем с посадочного крепления внутренний ШРУС

Откручиваем хомут пыльника, чтобы освободить доступ к гранате

Смазка ШРУС LUXE

Выбор гранаты

К выбору внутреннего шруса стоит относиться серьезно и тщательно, поскольку это одна из основных деталей привода автомобиля. Как показывает практика, эта деталь достаточно часто выходит из строя на машинах семейства ВАЗ 2113-2115. Поэтому, стоит тщательно подбирать запасную часть не только по цене, но и по качеству.

Оригинал

2108-2215056 – оригинальный каталожный номер внутренней гранаты для ВАЗ-2114. Средняя стоимость составляет – 2000 рублей . На посадочные места креплений становится легко и не требует доработок.

Аналоги

Граната в сборе с пыльником и хомутом производства «ХОЛА»

Кроме оригинальных запасных частей, на автомобильном рынке можно найти достаточно много аналогов, которые по качеству и цене ничем не уступают оригиналу. Все они сертифицированы и рекомендованы для установки на данный автомобиль. Итак, рассмотрим, какие аналоги можно устанавливать на ВАЗ-2114:

Наименование производителя	Каталожный номер	Средняя стоимость в рублях
Weber	CVJ 2110-1	1500
Master-sport	400952-ST-SET/5/-MS	1500
LPR	KLD823	1600
SCT	RT 209	1800
Fenox	CV16007	2100
Fenox	CV16007E7	2300
Pilenga	CV-P 2 001 K	2400
LYNXauto	CI-4602	2500
Coram	KCVJ012	2500
Hola	CV018	2700
Torque	VN-3837	2800
Profit	2810-1028	3000
Ruville	77203S	3700
Patron	PCV1658	4000
Finwhale	FJ-228	4000
Mapco	16081	4000

Некоторые владельцы ВАЗ-2114 рекомендуют к установке трипоидные гранаты.

Замена наружного и внутреннего ШРУСа привода на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109, 2114

КАК ПОМЕНЯТЬ ВНУТРЕННИЙ ШРУС (ГРАНАТУ). ВАЗ 2114

Определение неисправности ШРУСА

Признаки неисправности и замена детали

Итак, о том, что элемент пора менять, подскажут следующие признаки:

• потрескивания при повороте колес;

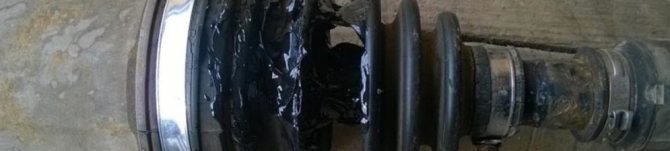

• визуальный осмотр: перестал быть эластичным, порвался, на нем появились трещины, подтеки и т.п.

Читать дальше: Страховая компания талисман отзывы по осаго

Менять его стоит сразу, как выявлена проблема. Иначе постоянно попадающие пыль и грязь вскоре полностью разрушат узел и приведут к порче деталей.

Алгоритм замены будет следующим:

1. Снять колесо. Для этого загнать авто на смотровую яму, поставить опоры, открутить болты.
2. Снять ступицу. Руль выворачивается до упора.
3. Извлечь внешнюю часть привода.
4. Сбить с нее пыльник. В зависимости от его состояния могут понадобиться дополнительные усилия и инструменты.
5. Промыть деталь бензином.
6. Смазать, надеть новый пыльник.

Для внутреннего ШРУСа потребуется разбор коленвала и его присоединение к кузову. Также у ВАЗ-2114 есть два пыльника на рулевой рейке. Они также должны периодически меняться. Работа лишь с виду сложная. Однако если не располагать достаточным временем, лучше всего не делать замену пыльника на ВАЗ-2114, а предоставить это дело мастерам.

Вчера поздно вечером пришёл я из гаража, как в той песне «Уставший, голодный и злой, но весьма довольный собой!». Пыльники заменены. А дело было так. Итак для работы нам необходимо: -Пыльники ШРУСов-2шт; -Хомуты пыльников-4шт; -Гайки ступичные-2шт; -Смазка ШРУС-1 тюбик; -Головка на 30 (я взял с сенсорным управлением с помощью лома)-1шт; -Ну и еще куча инструмента (балонный ключ, пинцет, зубило, молоток, словарный запас матов и т.д.)

Итак, начнём. Снимаем колпак с колеса ( у кого нет, тому меньше работы ), снимаем колпачёк ступичной гайки. Раскерниваем гайку, я использовал дюбель, берём головку на 30 и отпускаем ступичную гайку. Затем отпускаем болты крепления колёс.

Поддомкрачиваем машину и снимаем колесо, сразу ложим его под машину (на всякий случай), откручиваем ступичную гайку.

Откручиваем болты, крепящие шаровую к поворотному кулаку ( я откручивал балонником)

Выжимаем рычаг вниз с помощью лома вниз, держим его в таком положении коленом, а в это время отводим поворотный кулак и вытягиваем привод из ступицы ( предварительно повернув руль влево). Срезаем старый пыльник

Ну а дальше пришла пора снимать ШРУС с вала. Читал, что его возможно снять с помощью лёгких постукиваний по внутренней части. Да не тут то было. Вспомнил весь свой матерный лексикон, но толку не получилось. В магазин за съёмником идти было поздно и я достал сварку и изобрёл съёмник. С его помощью ШРУС снялся в течение пяти минут. А молотком за два часа ничего не смог сделать.

После этого берём бензин и хорошенько промываем ШРУС ну хотя бы до такого состояния

Ну а дальше накладываем смазку внутрь, одеваем пыльник на вал и ставим ШРУС на место. Для этого накручиваем старую гайку и коротким, но хлестким ударом молотка загоняем его до упорной шайбы.Одеваем пыльник на ШРУС и закрепляем его с обеих сторон хомутами.Ставим привод в ступицу и наживляем новую гайку.

Читать дальше: Как обновить программу навител на навигаторе

Далее ставим колесо, опускаем машину и затягиваем ступичную гайку с таким усилием как открутилась. И не забываем её закернить

Ту же процедуру повторяем на правом колесе. Вот в принципе и все, пыльники заменены, машина на ходу, у меня появился съёмник для ШРУСов и безценный опыт их съёма. Ах да, прикупил вчера подставку для телефона, с зажимами не было под моего малыша, взял на присосках

Всем удачи и добра, и поменьше поломок!

Цена вопроса: 400 рублей

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

» alt=»»> Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

» alt=»»> Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.



2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
3. Снимают колесо.
4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
5. Отсоединяют рулевой наконечник.
6. Производят извлечение ШРУСа из ступицы.
7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео. » alt=»»> Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Разборка привода и замена пыльника

Последовательность работ.

Машина загоняется на яму, под колеса ставятся упоры, само авто оставляется на первой передаче.

Перед полным снятием колеса, послабляются все гайки его крепления.

Это интересно: Cхема предохранителей Mazda 6: месторасположение и способы замены

Также снимается защитный колпачок гайки крепления привода к ступице.

Чтобы гайка не откручивалась с вала, она по окружности накернена, из-за чего на ней есть загибы, входящие в паз, проделанный в валу.

Эти загибы нужно выровнять, делается это тонкой отверткой или выколоткой и молотком.

После выравнивания загибов, при помощи головки и мощного воротка гайка выкручивается, а также снимается шайба, находящаяся под ней.

Далее машина выдомкрачивается и под его пороги ставятся деревянные подставки.

Выкручиваются гайки крепления колеса и последнее снимается.

Дальше производятся работы под автомобилем.

Если имеется защита картера, она откручивается. Затем через сливную пробку в подготовленную емкость сливается масло из КПП.

Далее нужно открутить два болта крепления нижней шаровой опоры к ступице.

Это даст возможность смещаться последней вбок. Заодно можно проверить состояние самой опоры.

Руль нужно выкрутить до упора влево, чтобы привод полностью сместился во внутреннем ШРУСу, обеспечивая минимальную его длину.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена термостата на ВАЗ 2110 всех модификаций

После этого ступица снимается со шлицов приводного вала.

Внешняя сторона привода будет извлечена.

Далее можно пойти двумя путями.

Первый путь.

Сбить внешнюю «гранату», не извлекая внутренний ШРУС.

Для этого нужно снять хомуты крепления пыльника, а затем последний разрезать, а далее вытереть имеющуюся смазку на шарнире.

Затем нужно исключить возможность сдвигаться приводу на внутреннем шарнире.

Для этого берутся малые тиски или попковый ключ, вал зажимается в них и крепко удерживается в руках.

Помощник при помощи проставки с мягкого метала и молотка сбивает ШРУС, нанося удары по внутренней обойме шарнира.

При таком методе сливать масло с коробки не нужно. Но существует возможность при нанесении ударов выскакивания внутренней обоймы из внешней внутреннего ШРУСа.

Также сбивать «гранату» таким способом не очень удобно, поскольку выполнятся эта работа будет в ограниченном пространстве.

Второй путь.

Полное извлечение привода с автомобиля. Для этого между корпусом КПП и внутренним шарниром загоняется монтировка и движениями вперед-назад вытягивается вал, входящий в КПП.

После этого привод полностью снимается.

ВАЖНО: При таком методе масло сливать нужно обязательно.

Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло.

В дальнейшем будем рассматривать работы при полностью снятом приводе.

Как заменить внешний пыльник ШРУСа без его снятия

Такое тоже возможно, по крайней мере, на отечественных автомобилях, но придется обзавестись (можно и одолжить) специальным устройством, которое растягивает пыльник. Приспособление представляет собой корпус с прикрепленными к нему подвижными рычагами и подсоединенным шлангом для подачи сжатого воздуха. На них надевается резиновый чехол и они его растягивают. Остается только протянуть приспособление через вынутую из ступицы гранату и отпустить рычаги. Более подробно процесс стоит посмотреть на видео.

Замена пыльника внутреннего ШРУСа

Для этого придется вынуть приводной вал полностью. Но сначала необходимо снять наружный ШРУС, как это было описано выше, т. е. вытянуть его из ступицы, не снимая гранаты. Далее слейте масло с коробки. После этого открутите гайки крепления внутреннего шарнира (обычно их 6 штук) и вставьте между КПП и ШРУСом плоскую монтажку – деталь должна выйти из гнезда. Зажмите деталь в тиски, затем:

• снимите плоской отверткой стопорное кольцо;
• вытащите корпус внутреннего ШРУСа и осторожно выковыряйте шарики, находящиеся в сепараторе;
• снимите стопор обоймы и ее саму;
• промойте все детали в бензине;
• поставьте новый пыльник и, обильно обработав все смазкой, соберите в обратном порядке;
• установите привод, закрутите сливную пробку и залейте масло в коробку.

Полное снятие привода рекомендуется и в том случае, если гранату сбить не удалось при попытке замены пыльника наружного ШРУСа. В этом случае можно воспользоваться тисками и добиться своего. Если же гранату сбивать для замены вам не надо, просто наденьте чехол после снятия внутреннего ШРУСа, не забыв предварительно промыть его и вложить новую смазку снаружи (деталь нельзя отремонтировать — она неразборная).

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

В переднеприводных машинах одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУС или «граната». ШРУС представляет собой своеобразный шариковый подшипник, его обоймы имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью. Все элементы ШРУСа изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно, но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода.

Замена наружного ШРУСА Лада Гранта своими силами

Выражение «замена шарнира равных угловых скоростей», наверное, вызовет недоумение у большинства из вас. Но если перефразировать и сказать — замена ШРУСа или «гранаты», почти все поймут, о чем идет речь. А ведь именно так расшифровывается аббревиатура ШРУС.

Сегодня поделюсь еще одним прекрасным фотоотчетом о том, как в домашних условиях выполнить замену ШРУСа на этот раз на Лада Гранта. Работа была уже неоднократно описана на страницах нашего сайта, но, чтобы Грантоводы не обижались расскажем, как заменить наружный ШРУС на Гранте.

Причины и признаки неисправности ШРУСа на ВАЗ 2115

Самые распространенные причины:

• низкое качество ШРУСов, установка подделок или бракованных запчастей;
• отсутствие или плохое качество смазочных материалов;
• повреждение пыльника и попадание в механизм абразивного мусора или воды;
• агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Один из признаков замены ШРУСа ВАЗ 2114 — это появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку. Работа в тесном соприкосновении под постоянной нагрузкой неизбежно ведет к изменению свойств трущихся деталей, их размеров, образованием выработки.

Там, где нет тесного соприкосновения этих элементов и появляется посторонний шум. Звук может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Существуют и другие признаки, указывающие на неисправность шарниров:

• несильные рывки при трогании автомобиля или изменении динамики;
• люфт вала, расположенного между ШРУСами, при попытках двигать его в различных плоскостях.

Порядок операций

Замена наружного шруса ВАЗ 2114, 2113 или 2115 аналогична работам с внутренней гранатой. Они расположены на валовом приводе, к которому нужно добраться, выполнив множество операций:

Для замены внешнего шруса ВАЗ 2114, если нет смотровой ямы или эстакады, нужно поддомкратить автомобиль и отвернуть гайку подшипника. IMG3

Нужно снять колесо, его можно использовать вместе с домкратом для опоры.

Теперь нужно открутить 2 болта тормозного ступора. Один расположен сверху, другой – внизу.

Следующая операция – это развод тормозных колодок. Сделать это можно с помощью плоской отвертки.

Нужно снять суппорт тормоза вместе со скобой и колодками. Весь узел нужно подвязать, чтобы он не висел.

Читать дальше: Как снять щетку стеклоочистителя рено дастер

Теперь выкручиваем гайку наконечника рулевого, и выпрессовать его с помощью съемника.

Выкрутить два болта шаровой опоры, вывернуть гайку ступичного подшипника, и снять шайбу.

Теперь нужно отвернуть крепление шаровой опоры по направлению поворотного кулака, вывести гранату из отверстия подшипника, и выдернуть вал. Если рывком не получается – помогаем отверткой. Если перед работой не слито масло, отверстие можно заткнуть ветошью.

Вал нудно тщательно очистить вал от старой смазки, снять старое кольцо, надеть новый пыльник, новое стопорное кольцо.

Взять новую гранату, в ее полость выдавить новую смазку, размазать ее по поверхности, установить шарнир на вал.

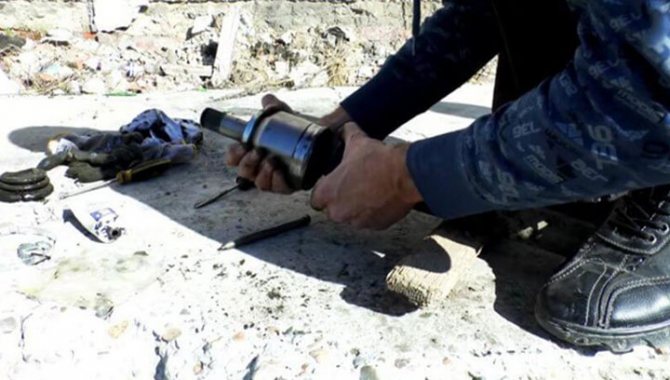

Теперь нужно забить гранату на вал. Это делается с помощью выколотки. Нужно натянуть пыльник на шрус, зафиксировать хомут против направления движения автомобиля, обжать его с помощью плоскогубцев.

Тождественно фиксируется малый хомут. Теперь нужно установить новое стопорное кольцо на шарнир. Узел готов к установке. Шрус вместе с валом вставляется в коробку. Если пользовались ветошью, ее нужно предварительно вынуть.

Дальнейшие действия выполняются в обратном порядке. Также последовательность замены шруса ВАЗ 2114, 2113 или 2115 смотрите на этом видео:

Способы выявить неисправность внутреннего ШРУСа

Оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам.

В отличие от наружного, внутренний ШРУС может подавать звуковые сигналы о неисправности в прямолинейном движении. Особенно чётко сигнализирует шарнир о необходимости замены при преодолении ям, канав, сугробов. Изношенный шарнир будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в том, что замена ШРУСа ВАЗ 2114 или ВАЗ 2115 необходима, можно, если приподнять машину на подъёмнике.

Для работы нам понадобится:

• два гаечных ключа «на 17», ключ «на 19» и «на 12»;
• универсальный ключ, предназначенный для снятия колеса «на 30»;
• съёмник для выпрессовки рулевого наконечника;
• домкрат;
• кусок провода или верёвки;
• смазка (ШРУС-4 или её аналог);
• молоток и плоскогубцы;
• новый внутренний ШРУС (Lada 21082215056 или аналоги LYNX CI4601, FINWHALE FJ228, SCT RT209 ).

Средняя стоимость ШРУСа на ВАЗ 2115 будет 1300 руб. (цена на весну 2017)

Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса «башмаки».

Замена пыльника наружного шруса ВАЗ 2109 (2108, 21099)

Попробуем самостоятельно заменить пыльник на наружном ШРУСе (гранате) привода переднего колеса автомобиля ВАЗ 2109 (2108, 21099).

При замене акцентируем внимание на некоторых особенностях этой работы без знания и соблюдения которых невозможно добиться последующей беспроблемной эксплуатации этого узла.

Необходимые инструменты приспособления и запчасти

Выколотка из мягкого металла

Молоток

Ключ на «30» (вороток с головкой)

Ключ на «17» (головка или торцевой)

Тонкое зубило

Пассатижи (желательно раздвижные)

Клещи (для сжатия замка хомутов если нет раздвижных пассатижей)

Шлицевая отвертка или съемник стопорных колец

Новый пыльник наружного ШРУСа (они одинаковы для приводов обоих колес автомобиля) 2108-2215068 (или аналог)

Два хомута для крепления пыльника (большой 2108-2215036 и маленький 2108-2215034)

Новое стопорное кольцо ШРУСА (гранаты) 2108-2215104

Смазка ШРУСа (ШРУС-4 или аналог) 20 гр

Новая ступичная гайка

Подготовительные работы

Устанавливаем автомобиль на ровную площадку и надежно фиксируем его (ручник, передача, плюс упоры под колеса).

При помощи тонкого зубила отгибаем края ступичной гайки колеса (они загнуты с целью фиксации гайки в паз хвостовика ШРУСа).

Ослабляем затяжку ступичной гайки переднего колеса (где будет производится замена) при помощи ключа на «30».

Поддомкрачиваем и вывешиваем оба передних колеса автомобиля (так мы снимаем прижимное усилие стабилизатора поперечной устойчивости на подвеску и тем самым облегчаем демонтаж нужных деталей).

Снимаем колесо.

Очищаем от грязи детали передней подвески и привода колеса.

Замена пыльника наружного ШРУСа привода переднего колеса автомобиля ВАЗ 2109 (2108, 21099)

— Отворачиваем гайку ступицы колеса

Используем ключ на «30». Гайку и шайбу под ней снимаем.

Отворачиваем гайку ступицы колеса при помощи ключа на «30»

— Отсоединяем шаровую опору

Она крепится двумя болтами под ключ на «17» к нижней части поворотного кулака. Болты отворачиваем и отсоединяем ее.

Отсоединяем шаровую опору передней подвески от поворотного кулака

— Отсоединяем хвостовик наружного ШРУСа от ступицы колеса

Перемещаем переднюю стойку на себя, а хвостовик вытягиваем из отверстия в ступице. При этом стараемся, чтобы внутренний ШРУС не вытащился из коробки передач (стараемся сильно не перемещать привод на себя). На этом этапе могут возникнуть трудности с извлечением хвостовика из ступицы так как там шлицевое соединение, которое со временем «закисает». Для облегчения демонтажа можно стукнуть пару раз молотком через деревянную проставку (брусок) по концу хвостовика.

Извлекаем хвостовик ШРУСа из отверстия в ступице колеса переместив переднюю стойку на себя

— Снимаем старый пыльник ШРУСа

Хомуты со ШРУСа нужно снять оба — большой и маленький. Используем отвертку и пассатижи для рассоединения замка хомутов. После снятия хомутов сдвигаем пыльник вверх по «палке» привода (чтобы не мешал сбиванию гранаты).

На этом этапе акцентируем внимание на соблюдении чистоты при проведении последующих действий, так как попадание грязи под пыльник или в сам шарнир сделает всю дальнейшую работу бессмысленной.

Снимаем хомут пыльника ШРУСа с помощью отвертки

— Демонтируем наружный ШРУС («гранату») с вала привода

Поворачиваем ШРУС так чтобы была видна его внутренность. Сбиваем его с вала привода при помощи выколотки из мягкого металла. Удары наносим по обойме. При этом стараемся удерживать привод, чтобы он не выскочил из коробки передач. По сепаратору и шарикам внутри него бить нельзя. Обычно хватает пары ударов, так как ШРУС крепится на пружинном стопорном кольце, которое легко сжимается.

Сбиваем ШРУС с вала привода при помощи выколотки из мягкого металла и молотка

Отверткой или съемником поддеваем и снимаем стопорное кольцо. Упорное кольцо снимать не обязательно.

Упорное и стопорное кольца ШРУСа 2108, 2109, 21099

— Снимаем старый пыльник с вала привода

Сдвигаем его рукой вниз по валу. Для преодоления упорного кольца можно поддеть узкую часть пыльника отверткой. Очищаем вал от грязи и смазки, протерев его тряпкой.

— Устанавливаем новый пыльник ШРУСа

Закладываем в него новую смазку 20 гр. Распределяем ее равномерно (тонким слоем) по внутренней поверхности пыльника. Надеваем пыльник узкой частью на вал. Как и при снятии для преодоления упорного кольца можно поддеть его узкую часть отверткой. После чего эта часть должна сесть между двумя упорными буртиками на валу привода (для предотвращения возможного осевого смещения).

Упорные буртики для фиксации узкой части пыльника ШРУСа на валу привода переднего колеса автомобиля ВАЗ 2108, 2109, 21099

Закрепляем ее маленьким хомутом. Хомут ориентируем по вращению вала (зубец справа) чтобы его случайно не зацепило и не сорвало при движении по пересеченной местности.

В зависимости от конструкции хомута порядок его затяжки может быть разный. Если хомут стандартный (с тремя отверстиями и зубцом под них), то натягиваем последнее отверстие на зубец хомута при помощи пассатижей и сжимаем замок на хомуте раздвижными пассатижами или клещами. В идеале для этой процедуры нужно специальное приспособление для затягивания хомутов ШРУСов, но оно есть не каждого.

— Устанавливаем ШРУС на вал привода

Устанавливаем на вал привода новое стопорное кольцо. ШРУС ставим ровно и набиваем на вал молотком через выколотку. Обычно хватает пары ударов.

— Устанавливаем на место пыльник

Его широкая часть должна сесть строго на кольцевые канавки, на корпусе гранаты. С внутренней части пыльника имеются точно такие же ответные канавки (см. фото в начале статьи). Такое соединение называется лабиринтным уплотнением. Оно, при стягивании его хомутом, обеспечивает полную герметичность шарнира. Ставим большой хомут (ориентируем его так же по вращению вала — зубец справа). Натягиваем последнее отверстие на зубец. Замок на хомуте стягиваем клещами или пассатижами. Перед затяжкой выдавливаем из под пыльника воздух немного сжав его.

Все, самостоятельная замена пыльника ШРУСа произведена полностью. Можно ставить привод обратно, прикручивать колесо и ехать дальше.

Примечания и дополнения

Поводом к замене пыльника наружного ШРУСа на автомобиле ВАЗ 2109 (2108, 21099) может послужить обнаружение повреждения пыльника или в более запущенном случае появление хруста со стороны подвески при движении на небольшой скорости и одновременном повороте налево (направо). Это говорит о том, что герметичность пыльника нарушена (пыльник порван) и вовнутрь гранаты попадает грязь и вода вызывая износ контактирующих поверхностей шарнира.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FB и в Одноклассниках — Twokarburators OK

Еще статьи автомобилям ВАЗ 2108, 2109, 21099

— Замена наружного ШРУСа (гранаты) на ВАЗ 2108, 2109, 21099

— Замена сайлентблока рычага передней подвески ВАЗ 21083

— Просели пружины подвески ВАЗ 2108, 2109, 21099, что делать?

— Замена передних амортизаторов на ВАЗ 2108, 2109, 21099

— Замена стоек стабилизатора автомобиля ВАЗ 2108 (2109, 21099)

— Стучит передняя подвеска ВАЗ 2108, 2109, 21099

— Замена верхней опоры и опорного подшипника передней стойки автомобилей ВАЗ 2108, 2109, 21099

— Замена задних стоек на автомобилях ВАЗ 2108, 2109, 21099

— Замена шаровых опор передней подвески автомобилей ВАЗ 2108, 2109, 21099
