Тахометр ВАЗ 2106

Это устройство, расположенное на передней панели.

Это нельзя назвать супер-важным, но для начинающего автолюбителя, который еще не «услышал» двигатель своего автомобиля, это помогает рассчитать частоту вращения коленчатого вала и двигателя.

Это также играет эстетическую роль.

Многие автовладельцы любят демонстрировать современные устройства на панели управления.

ВАЗ 2106 имеет четырехтактный четырехцилиндровый двигатель, и за 1 оборот ротора распределителя зажигания контакты выключателя, так называемого распределителя, размыкаются и закрываются четыре раза.

Схема подключения

2. Катушка зажигания;

3. Распределитель зажигания:

Тахометр TX-193 ВАЗ 2106 работает по принципу измерения частоты импульсов напряжения, возникающих в первичной цепи системы зажигания. В четырехтактном четырехцилиндровом двигателе контакты выключателя размыкаются и замыкаются четыре раза за один оборот ротора распределителя зажигания. То есть четыре импульса напряжения (или два импульса на оборот коленчатого вала) генерируются за один оборот ротора. Таким образом, скорость повторения импульса напрямую зависит от частоты вращения двигателя, что, по сути, влияет на показания устройства.

Чтобы понять, как подключить тахометр к ВАЗ 2106, вам нужно только выяснить назначение подключаемых проводов:

Белый провод используется для подключения подсветки устройства;

Красный (толстый) провод подключен через предохранитель к выключателю зажигания, он получает питание при включении зажигания;

Белый провод с черной полосой. Для подключения к «земле» в любом удобном месте;

Браун идет к клемме «К» катушки зажигания, сигналы этого провода контролируют показания тахометра;

Черный провод подключен к реле для включения индикатора зарядного тока, который расположен с правой стороны под капотом;

Серые и черные полосовые провода соприкасаются с датчиком давления масла на левой стороне двигателя.

Не работает, причины

Стрелка дергается

1. Проверьте индикатор «проверка» на приборной панели, если он в вашей модели автомобиля. Если он не зажигается, то, скорее всего, диагноз не покажет ошибку.

2. Проверяем проводку, проверяем не только уровень напряжения на проводе «плюс» и «минус», но и качество контактов. Кроме того, не забудьте проверить «массу», которая часто игнорируется. Обычно другие потребители в этом случае начинают работать неправильно.

3. Частой причиной подергивания иглы тахометра являются плохие контакты распределителя или неисправность конденсатора, расположенного на распределителе, он очень часто ломается. Это самая распространенная причина отказа тахометра.

Тахометр 2106 на инжекторной моторе. Самое легкое подключение.

Handmade Car Dashboard VAZ 2107 / Приборная панель ВАЗ 2107, на микроконтроллере (ночное видео)

Решение проблемы БСЗ и тахометра 2103

Особенности подключения

Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

1. Кабель белого цвета необходимо для соединения подсветки.
2. Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
3. Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
4. Коричневый проводок подключается к выводу К+ на катушке.
5. Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
6. Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Извините, в настоящее время нет доступных опросов.

https://youtube.com/watch?v=a_eOzo5bKNc

Решение проблемы. Не работает тахометр с электронным зажиганием

Что такое тахометр и зачем он вам нужен?

Тахометр — Это устройство, которое, как я уже сказал, показывает число оборотов двигателя в минуту (тыс. Об / мин). Показания тахометра необходимы, чтобы водителю (обычно начинающему) было легче ориентироваться и выбирать правильную передачу (высокую или низкую). Также тахометр необходим для контроля правильной работы двигателя по числу оборотов. Например, когда скорость плавает или слишком высока, вы можете вовремя обнаружить ошибку.

Первые тахометры были аналоговыми (также называемыми стрелкой). Аналоговые тахометры. Это циферблат с цифрами и стрелкой. Одно деление аналогового тахометра. 1 тысяча оборотов. Чуть позже цифровые (электронные) тахометры стали появляться в основном на автомобилях западного производства. Данные в электронных тахометрах отображаются на плате (LCD или LCD). В современных автомобилях цифровые тахометры выглядят как аналоговые, потому что, как и в старых тахометрах, они отображают информацию в виде циферблата и стрелки, указывающей количество оборотов.

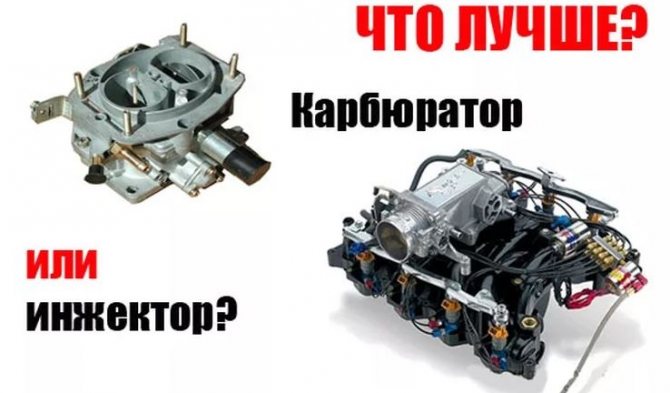

Замена карбюратора на систему с распределенным впрыском топлива

Карбюраторные автомобили постепенно уходят из нашей жизни, такие машины уже не производятся промышленностью, и конструкция их считается устаревшей. Но вопрос, лучше инжектор карбюратора или нет, до сих пор актуален, нередко споры на эту тему ведутся на автомобильных форумах.

У каждого типа топливной системы (ТС) есть свои преимущества и недостатки, injector – современный узел, обеспечивающий более точную дозировку топливовоздушной смеси. Зато карбюраторная схема отличается простотой, здесь легче проводить диагностику, и часто разобраться с неисправностью могут не только специалисты, но и многие водители.

Ваз тахометр не работает. Общие причины

1. Первым делом необходимо проверить состояние проводки и контактов. Часто неисправность тахометра Это скрыто в сломанном проводе или плохом контакте. Визуально осмотрите на наличие дефектов (разрывы, плохое крепление, окисление и т. Д.).
2. Неисправен датчик частоты вращения коленчатого вала. Бывают ситуации, когда тахометр не работает из-за неисправности датчика скорости двигателя. Чтобы решить эту проблему, проверьте датчик или замените его.
3. Это неудивительно, но в некоторых случаях причиной неисправного тахометра может быть банальный клин стрелки или его вращение на шкиве.
4. Установка бесконтактного зажигания часто приводит к тому, что тахометр не работает. Чтобы решить проблему, я советую вам обратиться к электрику, который решит проблему конфликтующего устройства.
5. Несовместимость проводов зажигания. Так называемые силиконовые провода зажигания, которые владельцы автомобилей используют для замены стандартных проводов, часто приводят к подергиванию иглы тахометра. Причина заключается в различиях в линейном сопротивлении этих и других проводов, в результате изменяется форма импульса тока и стрелка ведет себя некорректно. Решение этой проблемы описано во многих руководствах по самовосстановлению и сводится к замене (уменьшению номинального значения) резистора на плате CP.
6. Проверьте предохранители. Иногда они вызывают проблемы с тахометром. Убедитесь, что все предохранители не повреждены и не содержат окисления или плавления.

Перебои в работе

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя.

В других же случаях потребуется выполнить такие манипуляции:

1. Проверить проводку, уровень напряжения питания. Обязательно убедитесь в том, что нет обрывов в цепях и следов окисления.
2. Удостоверьтесь в том, что соединение с «массой» качественное.
3. При плохих контактах в трамблере или поломке конденсатора происходит дергание стрелки тахометра ВАЗ-2106. При пробое конденсатора просто замените его.
4. Продиагностируйте систему зажигания, устраните дефекты.
5. При появлении неисправностей после полной (или частичной) разборки, замены, потребуется настроить. Для этого при помощи микротумблера на задней стороне установите «ноль».
6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется заменить коммутатор.

Если на ВАЗ-2106 не работает тахометр, нужно тщательно проверить все цепи его подключения. Чаще всего причина поломки – это сгорание предохранителя и обрыв проводов питания.

Такой прибор, как тахометр никак не влияет ни на работу двигателя, ни на ходовые качества машины, но без него приборная панель современного автомобиля будет неполноценной. В этой статье мы рассмотрим, зачем он нужен, как устроен, какие неисправности у него случаются, и как с ними разобраться без помощи специалистов.

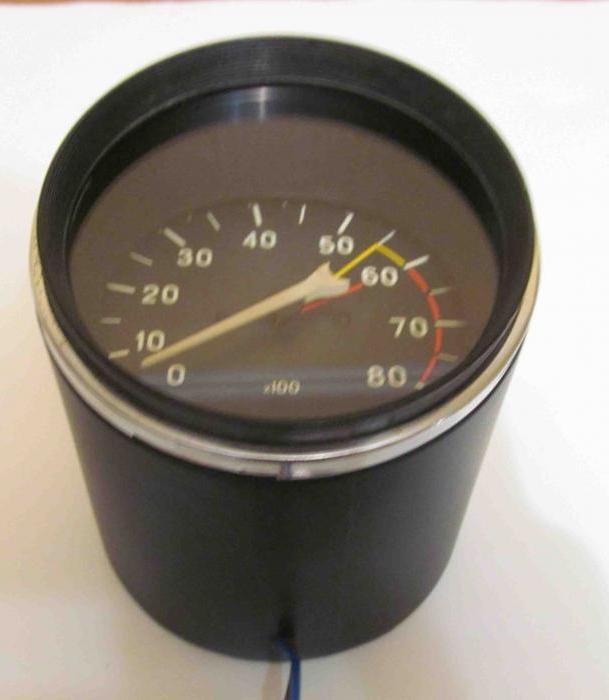

Механизм устройства

На пластиковом корпусе со стеклянным держателем размещен миллиамперметр обычной классической конструкции с прикрепленной шкалой. На нем зоны опасных поворотов коленчатого вала отмечены разными цветами: предыдущая зона (5500-6000) выделена желтым цветом, а зона опасных поворотов (более 6000) выделена красным.

Устройство равномерно освещается лампой типа АМН 12-3. В нижней части шкалы находятся три цветных индикатора, которые указывают соответственно: объем заряда, давление масла и состояние стояночного тормоза. Внутри тахометра расположена подвижная катушка с постоянным магнитом, благодаря которой импульсный индикатор приводится в движение.

Устройство является электронным, поэтому оно работает, зажигая автомобиль.

Наиболее распространенные сбои устройства

TX-193 с несъемной конструкцией представляет собой сложное электронное устройство, поэтому практически невозможно устранить неисправности в домашних условиях. Скорее всего, вам придется купить новое устройство. В этом видео вы узнаете, как улучшить тахометр ВАЗ 2106. Мы наблюдаем!

Если тахометр не работает: убедитесь, что все соответствующие провода подключены правильно. Вызываем кабель от катушки зажигания и проверяем контакт. Необходимо измерить сопротивление тока.

Затем проверьте «плюс» и «минус» выходов аккумулятора и цепь между модулем зажигания с контактом тахометра. Зачастую неисправность может быть вызвана заменой «родных» высоковольтных проводов на силиконовые. Они имеют различное линейное сопротивление, и форма импульса будет меняться на обмотке катушки.

Для человека с определенными техническими навыками не составит труда проверить плату устройства. Для этого разберем корпус:

• Откручиваем винты крепления корпуса и крепления тахометра;
• Отсоединить провода от тахометра;
• Выключите свет;
• Откручиваем и вынимаем оставшиеся винты и гайки;
• Козырек корпуса снимается стеклом;
• Осторожно, используя отвертку, уберите стрелку;
• Откручиваем винты на шкале прибора;
• Выньте контакты датчика температуры из отверстий на плате;
• Поднимая шкалу, мы получаем тахометр.

Мы рекомендуем вам прочитать эту статью, чтобы узнать, как установить сабвуфер в ваш автомобиль.

Вы можете узнать, сколько стоит карбюратор Solex 21083, здесь, на нашем сайте вы также найдете уникальный материал для этого устройства.

Рекомендуется ремонтировать тахометр только на СТО или СТО. Опытные и знающие мастера смогут быстро обнаружить повреждение и отремонтировать его. В противном случае вы рискуете остаться без устройства.

Источник

Монтаж на машину, имеющую карбюратор

Почему не работает панель приборов ваз-2115: ремонт

Прежде чем подключать тахометр, его необходимо установить на выбранное для него место. Так вы сможете сразу увидеть, какой длины провода вам потребуются. Затем минусовой кабель подсоединяется к массе. Он, как ранее сообщалось, черно-белый или же полностью угольного цвета.

Коричневый либо красный проводок присоедините к контакту замка зажигания. Посмотрите по схеме, куда приходит плюс от батареи. Если ее нет, то найдите с помощью тестера. Делается это так:

• выставьте мультиметр на 20 В;
• черный щуп поставьте на массу;
• красным поочередно коснитесь всех контактов – на искомом будет 12 вольт.

Последний проводок служит для получения данных о количестве оборотов коленвала 2105. Его цвет не определен, каждый производитель использует свой. Этот кабель в контактной системе зажигания идет на прерыватель трамблера. В ином случае его подключают сразу к коммутатору напряжения. Если тахометр имеет свою подсветку, то его дополнительно подсоединяют к цепи габаритных огней автомобиля.
