Теперь выполняется установка новой детали. Но сначала нужно полностью зажать поршень цилиндра, в противном случае барабан просто не установится.
Монтируются новые колодки, тяга – шплинтуется, пружина устанавливается отверткой. Нужно позаботиться о том, чтобы кожух троса не соприкасалась с подвижными частями.

Порядок мероприятий смотрите на этом видео :

ЗАМЕНА ЗАДНИХ КОЛОДОК ВАЗ 2110 2111 2112

Лада 2111 Последователь БТРа › Бортжурнал › Идеальные штатные тормоза ВАЗ-2111(2110).

В продолжении к прошлому бортовику:

Моё предположение — передние суппорта из-за редкого использования авто (авто используется по выходным, обычно для дальних поездок, последняя была за день до передачи авто в работу, 1000 км на одном дыхании) ли подзакисли или же смазке пришло время (при финальной сборке из-за отсутствия нормальной смазки суппорта были смазаны смазкой из ремкомплекта тормозов мерседеса А-класса). Ну а задние барабаны — вскрою, посмотрю! За одно познакомлю вас с состоянием тормозной системы после нескольких лет эксплуатации

Поехали: Снимаю колпаки, осматриваю диски. На зиму ставиться зимний комплект, штатная штамповка, обработанная в гиперкубе и окрашенная с применением эпоксидного грунта. Неплохо сохранилась!

Снимаю барабан. Кто там спрашивал, зачем красить внутрянку барабанов, тормозной щит и всё такое? Смотрите насколько приятней теперь работать, когда нет ржавчины)

Снимаю и разбираю цилиндрик, поршни его ходят чуть туговато.

Цилиндрик, поршня, стопорное колечко (вот такой формы бы на Волгу, стопор совсем не царапает зеркало цилиндра, сделан по уму!) и манжеты

Разбираю просто — зажимаю в тисках хвост одного цилиндрка и спрессовываю цилиндрик сначала рычагом из отвёртки, затем постукиванием молотка. Затем второй выбиваю изнутри отвёрткой

вот и причины тугого хода — на поршеньки начали корродировать. в зазоре поршень-цилиндр следы коррозии.

Разбираю, зачищаю наждачкой, зеркало цилиндра стандартно полирую ( без фанатизма. наждачка 800-ка. 1500-2000 с водой)

С одной стороны небольшие раковинки. когда поршенёк дойдёт до них манжетой, есть вероятность протечки цилиндрика. Я бы его заменил планово при следующих плановых работах, за одно и проточил бы тормозные барабаны (на снятом выело большие “борозды” и, возможно. за одно поменял бы тормозные колодки (до пачки. под ровные барабаны лучше и новые колодки), но об этом в конце поста

Беру монтажную пасту Ate 03.9902-0501.2

И собираю, тщательно смазывая

Продуваю компрессором внутрянку барабана, протираю с обезжиривателем колодки и поверхность барабана (эх, проточить бы его…) И собираю правое заднее

Затем разбираю заднее водительское. Однако насколько тут чище и меньше изношено

И цилиндрик как новый

Делаю с ним аналогично (полировка. смазка, сборка) и продув и обезжирив собираю. Обратите внимание, насколько износ барабана меньше, чем на фото с другой стороны

Теперь очередь передних суппортов

Снимаю, достаю поршеньки. Вытаскиваются без давления, тяну плоскогубцами, однако насколько туго идёт по заложенной когда то смазке…

Внутри — сами сидите. Тормозной 2 года, как и всем тормозам. Замена жидкости к этому времени обязательна!

А вот состояние поршеньков после давнишней полировки. Практически идеал, тонкой поясок напротив манжеты. Я скажу, что в живую он почти и не виден, это фото со вспышкой подчёркивает износ

Проверяю состояние и герметичность пыльников. Справа 2 от мерседеса — всё в полном идеале, слева — штатные. И на удивление штатные тоже как новые и герметичные.

Поэтому внутрь решаю не лазить, направляющие ходят отлично, внутрь заложена смазка для направляющих из ремкомплекта тормозов мерседеса А-класса.

Затираю поршеньки наждачкой 2000, шлифую фетром и собираю суппорта, опять же с монтажной смазкой. Теперь поршни ходят от руки)

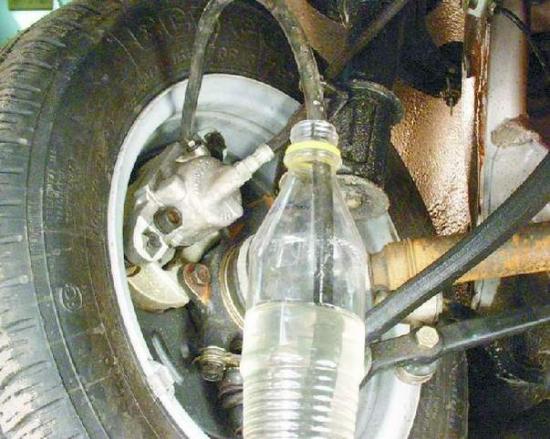

Собираю, заливаю новую тормозную жидкость (аккурат раз в пару лет нужно её менять на новую)

В исправных тормозах внутри бачка не должно быть никаких отложений, только чистая прозрачная тормозная жидкость!

Подтягиваю ручник и еду на испытания)

И самое главное — что получилось то? А получилось вернуться на 2 года назад) Тормоза в стоке, да ещё с хорошей резиной, даже на влажном асфальте до момента блокировки колёс позволяют “повиснуть” на ремнях безопасности. Торможение чётко прогнозируемое. при экстренном торможении с высокой скорости машина останавливается ровно, её не крестит и не бросает в сторону (даже с отпущенным рулём). Блокировка возникает одновременно по осям, перед, затем зад. И организм чувствует, что тормоза правильные, авто останавливается с незначительным дифферентом на нос, цепко вгрызаясь в асфальт всеми четырьмя колёсами. а не как до вскрытия, когда зад тянул больше на себя. Ну а самое приятное, для плавного торможения достаточно просто поместить ногу на педаль тормоза и чуть-чуть придавить, почти без усилия и авто плавно начинает тормозить. Собственно это и есть лучший тест на качество тормозной системы — машина должна начинать тормозить при начальном ходе педали тормоза. когда ещё нет особого усилия на педали.

Мораль сего поста 1) Из штатных тормозов ВАЗ-2110 довольно легко можно сделать практически идеальные Тормоза. При применении хороших тормозных дисков, чугунных барабанов и фирменных колодок я даже боюсь представить, как будет тормозить лада в стоке. Явно лучше многих новых бюджетных иномарок. 2) Для осуществлении первого пункта у вас должны быть отполировнные и смазанные грамотной монтажной пастой суппорта и цилиндрики 3) Задние барабаны нужно вскрывать минимум раз в год и производить чистку и продувку иначе износ правого заднего тормоза из-за езды по грязной обочине. будет изнашиваться гораздо быстрее левого и через пару лет появиться неравномерность торможения. 4) Раз в пару лет вскрывайте передние суппорта и контролируйте целостность РТИ, износ поршня, профилактически полируйте и собирайте со свежей монтажной пастой. За одно производите полную замену тормозной жидкости.

Ну и самое главное, когда тормозите, посматривайте в зеркало заднего вида. Ведь вдруг сзади едет десятка с заводскими тормозами, куда лет 5 никто не лазил))))

Ремонт тормозной системы Ваз 2110

Чаще всего ремонт и обслуживание тормозов десятого семейства происходит во время плановых замен расходных материалов — колодок, тормозных дисков, манжет и уплотнителей. При этом нужно оценивать степень износа не только самих тормозных колодок, но и дисков с барабанами. Часто на их состояние не обращают внимания до тех пор, пока колодки не начнут уходить со свистом в буквальном смысле. Нормальный ресурс тормозных колодок — до 60 тысяч, в зависимости от степени твердости. Но если диск изношен, то колодка стирается гораздо быстрее. Перед сменой колодок нужно в обязательном порядке проверить состояние дисков и барабанов, а при необходимости проточить или отшлифовать их поверхность.

Также при замене колодок специалисты рекомендуют менять весь комплект аксессуаров — пыльники, тормозные шланги, манжеты, возвратные пружины. При этом необходимо контролировать состояние поверхности зеркала рабочего тормозного цилиндра. Если на нем есть следы коррозии или глубокие задиры, цилиндр шлифуют мелкой шкуркой, а при глубоких задирах и царапинах меняют. После сборки тормозной системы ее в обязательном порядке прокачивают.

Замена задних тормозных колодок на ВАЗ-2110, 2111, 2112

Одной из наиболее популярных моделей на отечественном рынке на сегодняшний день до сих пор остается простая, практичная десятка.
Эта машина начала проектироваться еще в 1983 в рамках нового проекта по развитию завода. Собранная на базе ВАЗ-2108, модель стала ее улучшенной версией, получившей не только современный образ, но и более насыщенную техническую начинку.

Но, как и восьмерка, впрочем, как и все автомобили АвтоВАЗа, десятка имеет и ряд недоработок. В частности, это слабые задние тормозные колодки, которые довольно часто выходят из строя и нуждаются в замене.

О том, как проводить замену деталей самостоятельно, мы и поговорим в данной статье.

Тревожные сигналы

Следующие симптомы, достаточно небезопасны, обратите внимание:

1. Если тормоза совсем пропали, то однозначно – дальше ехать нельзя, даже до СТО! Если самостоятельный ремонт на месте не по силам, или попросту невозможен, нужно вызывать эвакуатор;
2. При торможении идет сильная вибрация, особенно ощущаемая в рулевой колонке. Нажимаешь на педаль, и просто тяжело удержать руль в руках. Причин вибрации может быть несколько: • Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит в дождь, а то и прямо в луже. Здесь никакой ремонт не поможет – нужна замена дисков на вентилируемые; • Также возможна вибрация при неисправности в задних барабанах. Если при осмотре обнаружите на рабочей поверхности темные пятна, то это свидетельствует о неравномерном износе. При этом вибрация обычно очень сильная. Таким барабанам нужен срочный ремонт, а возможно – и замена на дисковые тормозные механизмы; • Проверьте передние тормозные диски на предмет деформации. При этом тоже наблюдается вибрация.
3. Педаль тормоза слишком тугая. Причин тому может также быть несколько: • Засор воздушного фильтра для вакуумного усилителя может повлиять на то, что педаль стала тугая; • Проверьте сам вакуумный усилитель. Его возможные неисправности – разрушение диафрагмы, наконечника, заедание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали, и нужен ремонт любой неисправности из указанных; • Также педаль может становиться более тугой по мере износа накладок, проверьте их тоже.
4. Шипит при нажатии на тормоз. Если шипит именно в момент нажатия на педаль – нужно срочно проверить вакуумный усилитель, а затем решить что ему нужно – ремонт или замена. А вот если шипит тогда, когда отпускаете тормоз, то это явление из разряда обычных. Если, конечно, шипит не слишком явно.

Поможет с самостоятельной заменой задних тормозных колодок данный материал:

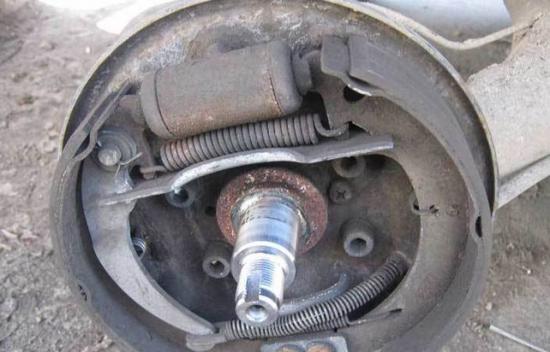

Задние тормозные колодки и их виды

Тормозные колодки – это важнейший элемент тормозной системы, обеспечивающий процесс замедления и остановки транспортного средства. Колодки делятся на два типа:

1. на передние колеса (дисковые)

на задние колеса (торможение происходит с помощью накладок прилегающих к барабану)

О последнем типе мы и говорим сегодня.

Принцип действия колодок заключается в том, что, когда водитель выжимает педаль тормоза, импульс от него передается на тормозную систему, на колодки.

Плотно прилегающие к барабану (это в случае с задними, и диску, если говорить о передних узлах), колодки выступают в роли преграды, мешающей колесу прокручиваться, вследствие чего, автомобиль останавливается. Если колодки выходят из строя, это самым негативным образом отражается на работе тормозной системы, что может привести к серьезным последствиям, таким, как потеря управления автомобиля в пути и ДТП. Вот почему так важно держать под контролем состояние узлов тормозной системы автомобиля, как одной из важнейших систем, отвечающих за безопасность движения.

Определить, что узлы вышли из строя, можно по характерному скрипу, который усиливается по мере ускорения автомобиля.

Задние тормозные колодки ВАЗ (Признаки неисправности)

Решить эту проблему можно двумя способами:

1. Обратиться к автомастеру
2. Исправить дефект узла самостоятельно.

Но обращение к специалисту может вылететь в копеечку, так как, что скрывать, на настоящий момент наша страна вышла на путь рыночных отношений, где человек человеку волк, что не есть хорошо, и подчас, в автомастерских еще и накручивают цену за простейшую работу.

Выполнить эту работу самостоятельно будет не так сложно, важно лишь запастись терпением, нужным оборудованием, подробно прочитать инструкцию, и еще приобрести новые задние колодки.

Выбор на авторынке данных деталей велик. Но наиболее часто автомобилисты отдают свое предпочтение трем вариантам:

1. Pilenga, обладающие высоким качеством и хорошим сроком службы, цена на деталь – 580-600 руб.
2. Allied Nippo, стоят примерно 1000 руб.
3. Торнадо – продаются по цене 950-1000 руб.

Колодки куплены, свободный день для работы выкроен. Ну, что, поехали?

Замена главного тормозного цилиндра ВАЗ 2110

Главный тормозной цилиндр (ГТЦ) – основной элемент тормозной системы автомобиля ВАЗ 2110. ГТЦ преобразует усилие, прикладываемое к педали тормоза, в гидравлическое давление в тормозной системе. Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины, также уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие правый передний и левый задний тормозные механизмы, а тот, что ближе к заглушке – левый передний и правый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр – 20,64 мм). Уплотнительное кольцо низкого давления – с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.От исправного состояния главного тормозного цилиндра зависит надежность работы всей тормозной системы.

Признаки неисправности главного тормозного цилиндра ВАЗ 2110:

Как снять колодки

Для того, чтобы снять дефектные задние колодки с ВАЗ-2110, нужно заготовить следующий арсенал автослесаря:

• домкрат необходим для поднятия задней части автомобиля
• ключ на 12, он станет главным инструментом в нашем деле
• пассатижи пригодятся для снятия деталей
• молоток, да, придется приложить физические усилия для выбивания застаревших деталей
• отвертка, хороший помощник в деле снятия старых колодок
• брусок – отличная подставка.

Работа начинается

1. Самое первое, что нужно сделать – это загнать авто на домкрат.

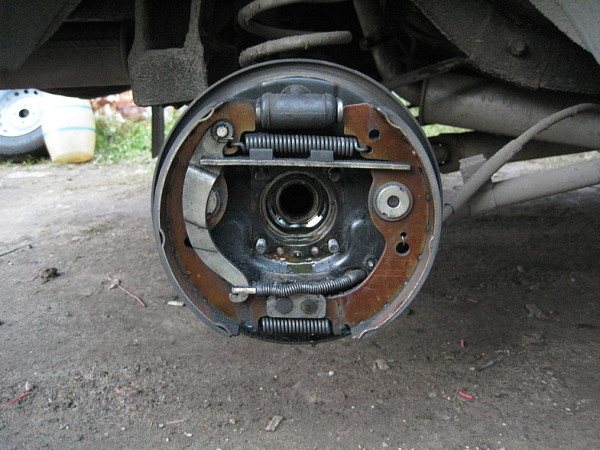

2. Снимаем заднее колесо и диск. Нашему обзору открывается барабан(6), крепящийся ко всей конструкции двумя болтами (шплинтами (7)). Вот их нужно снять. Здесь понадобится ключ на 12 (можно использовать и ключ на , он как раз подходит для работы с колодками десятки.
3. Снимаем тормозной барабан(6). Это и есть, наверное, самое тяжелое в процессе замены задних колодок, потому что барабан за годы службы автомобиля «прикипает» почти что намертво, и, чтобы снять его, при этом еще и не повредив, придется потрудиться. Тут поможет молоток, которым нужно постукивать по барабану, но только перед этим важно подложить заготовленный ранее брусок, чтобы предотвратить деформацию барабана, а то его недолго и расколоть вдребезги, что нам, конечно, не нужно.
4. Аккуратно и неспешно снимаем пружину, крепящую задние колодки автомобиля. Пружина снимаются при помощи плоскогубцев или простой отвертки(9).
5. Теперь следует отсоединить пружину(8), фиксирующую колодку на щитке(1).
6. Ослабляем верхнюю пружину(3), которая закрепляет узел. Для того, чтобы ослабить пружину, надо отвернуть колодку немного в сторону, примерно на 50-60 градусов.
7. Для приснятия узла – осторожно извлекаем деталь из опоры и тормозного цилиндра(2)). Для этого нужно ухватиться за колодку(4), не соединенную с ручным тормозом (колдуном в простонародье). Оттягиваем деталь так, словно пытаемся развести колодки в стороны друг от друга. Несколько раз придеться расшатать деталь, пока она не будет отсоединена и вытащить.
8. Для того, чтобы произвести снятие второй колодки, отсоединяем тягу ручного тормоза (колдуна) от троса. Теперь колодку легко вытащить

Процесс снятия узлов закончен, теперь можно приступать к замене старых колодок на новые.

Установка

Установка всегда проводится в обратной последовательности демонтажа. Но, чтобы не запутаться в этой работе, раскроем этот вопрос более подробно.

1. Ддля начала нам нужно до упора загнать внутрь поршень цилиндра тормозной системы.
2. Необходимо прикрепить к новой задней колодке тягу ручника. Делать это надо точно также, как было в случае со старым узлом, и никак не иначе.
3. Ставим на место шплинт.
4. Сколько мы промучились, прежде, чем вытащили направляющую пружину. Теперь ее пора возвращать обратно. Крепим ее с колодкой.
5. Тросик присоединяется к тяге ручного тормоза.
6. Прежде снятая верхняя пружина теперь скрепляется с колодками, с одного и другого конца.
7. Сейчас приготовьтесь выполнить самый ответственный этап работы: колодку приставляем к тормозному цилиндру, на то место, где она должна быть. Подтягиваем ее немного снизу, чтобы натянулась пружина и дала возможность поместить в нишу распорную планку. Вставляем планку. После этого, вторую колодку заводим на место, но только, чтобы на обязательно вошла в отверстие планки.
8. Вооружившись плоскогубцами, сцепляем другую пружину с узлом. Но здесь учтите один важный нюанс, что тросик ни в коем случае не должен касаться деталей барабана, приходящих в движение, в ином случае, можно привести к серьезным последствиям.
9. Подходим к финалу рабочего процесса. Устанавливаем барабан на место, крепим болтами, и ставим колесо.

Работа завершена. Для первого раза лучше положить подробную инструкцию у себя перед глазами, чтобы не сбиться и не допустить ошибку, хорошо бы, еще просмотреть видео материалы по установке тормозных колодок.

На второй раз, эта работа уже будет выполняться автоматически, и займет не более получаса. Главное не затягивать с заменой: тормозные колодки – дело серьезное, не допускающее попустительского отношения, потому как они обеспечивают безопасность движения автомобиля.
