Ford Focus 2 > Ремонт автомобиля > Электрооборудование > Замена лампы противотуманной фары, снятие противотуманной фары

Противотуманные фары Форд Фокус 2 установлены в нишах нижней части переднего бампера.

Замена ламп в левой и правой противотуманных фарах, а также их снятие выполняются одинаково. Данные операции выполняются одинаково на автомобилях со всеми типами кузовов.

Работать удобнее на смотровой канаве, эстакаде или подъемнике, но можно и на ровной сухой площадке. Для замены лампы открываем капот.

• Отворачиваем саморез крепления блок-фары (см. “Снятие блок-фары, замена ламп Форд Фокус 2”)
• Не отсоединяя колодку проводов блок-фары, отводим ее в сторону так, чтобы освободить доступ к задней части противотуманной фары.
• Поворачиваем патрон лампы против часовой стрелки.
• Нажимаем на фиксатор колодки проводов и отсоединяем ее от разъема патрона лампы.

Вынимаем патрон вместе с лампой (она выполнена заодно с патроном). В противотуманных фарах применяются лампы Н11 мощностью 55 Вт. Устанавливаем новую лампу в обратной последовательности.

Для снятия противотуманной фары отводим или снимаем блок-фару (см. “Снятие блок-фары, замена ламп Форд Фокус 2”).

1. Над задней частью противотуманной фары нащупываем пальцем верхний фиксатор ее декоративной накладки
2. Нажимаем на фиксатор (для наглядности он показан на снятой накладке).
3. Снимаем декоративную накладку…
4. …преодолевая сопротивление еще четырех фиксаторов (видны на обратной стороне снятой накладки).
5. Ключом Torx T-25 отворачиваем два самореза крепления противотуманной фары к бамперу.
6. Вынимаем противотуманную фару из ниши в бампере.
7. Нажимаем на фиксатор колодки проводов, отсоединяем ее от разъема фары и снимаем фару.

Устанавливаем противотуманную фару Форд Фокус 2 в обратной последовательности и проводим регулировку направления светового пучка фары (см. «Регулировка направления пучков света фар»).

Как заменить лампы птф Ford Focus 2 своими руками

В этой инструкции мы расскажем как заменить лампы птф на автомобиле Форд Фокус 2. Произвести замену ламп можно самостоятельно как с эстакадой, так и без нее двумя способами. Один из способов подразумевает демонтаж фары головного света, другой демонтаж самой птф.

Какие лампы установлены в птф Ford Focus 2

Стоит отметить, что на дорестайлинговой версии модели и рестайле, птф и лампы птф разные. С виду и лампы и птф одинаковы, но и номера их и тип цоколя отличаются.

Лампы устанавливаемые на дорестайл

• Лампа H8 12v 35W
• Правая птф — 1481005 Ford
• Левая птф — 1481007 Ford
• 1337347 — правая накладка на бампер с отверстием для ПТФ
• 1337349 — левая накладка на бампер с отверстием для ПТФ

Лампы устанавливаемые на рестайлинговую версию

• Лампа H11 12v 55w
• 1209177 — левая птф
• 1209177 — правая птф (обе противотуманки одинаковы, подходят как на левую так и на правую сторону)
• 1671268 — правая накладка на бампер с отверстием для ПТФ
• 1671269 — левая накладка на бампер с отверстием для ПТФ

Цоколь у ламп H8 и H11 отличается незначительно, а вот мощность у первой лампы 35W, у второй 55W. Если установить лампы большей мощности на дорестайл, есть вероятность того, что птф могут оплавиться.

Замена лампы птф Focus 2

Откручиваем фару и убираем ее в сторону

Опускаем руку вниз и нащупаем лампу h11 или H8

Поворачиваем ее на пол оборота и вытаскиваем из птф

Отсоединяем колодку от лампы и вытаскиваем старую лампу. Устанавливаем новую и производим сборку в обратной последовательности.

Второй способ замены лампы

Нажимаем аккуратно на фиксатор и снимаем декоративную рамку птф

С помощью ключа Torx T-25 откручиваем саморезы крепления птф к бампера

Вынимаем птф и вытаскиваем лампу, снимаем колодку с лампы. Устанавливаем новую лампу.

• Второй способ замен наиболее прост, если конечно у вас есть под рукой ключ Torx T-25

Регулировка птф на Форд Фокус 2

Берем крестообразную отвертку и крутим регулятор показанный стрелкой на рисунке. Он изменяет положение светового пучка в вертикальной плоскости.

1. Прокручивая регулятор указанный на втором фото стрелкой, изменяет положение светового потока в горизонтальной плоскости.
2. Необходимо отрегулировать световой поток таким образом, чтобы он не слепил встречных водителей.

Фокус 2. Активация скрытых возможностей. (Ситуации из жизни!)

Замена лампочек в «противотуманках» Ford Focus 2. Меняем лампочки в ПТФ Фокус 2 своими руками

Здравствуйте дорогие читатели и гости ford-master.ru. На страницах нашего сайта немало различных инструкций по самостоятельной замене лампочек, сегодня мы пополним перечень еще одной, не менее важной статьей о том, как заменить лампочки в противотуманных фарах (ПТФ) на Ford Focus 2.

В предыдущих статьях рассказывали о том, как заменить лампочки в задних фонарях Форд Фиеста, о том как заменить лампочки габаритов Ford Fiesta, про то как заменить лампочку в фаре на Фокусе, а также о замене лампочек приборной панели на Форд Мондео. Сегодня пришла очередь ПТФ. О том, как заменить лампочки в противотуманках на Фокусе 2 знают не многие, поэтому учитывая актуальность вопроса, я решил рассказать вам как это делается. Итак, поехали…

Слишком долго рассказывать, что такое ПТФ и для чего они придуманы я не буду, я думаю каждому известно зачем нужны противотуманки.

Ну если все же кто-то не в курсе, скажу, что противотуманные фары придуманы для борьбы с плохой видимостью во время тумана, дождя, снегопада и других погодных явлений, способных ухудшить видимость водителю.

Из-за своего особенного расположения (очень близко к дорожному покрытию), ПТФ словно разрезают стену тумана и позволяют водителю продолжать движение практически в любую погоду.

Для того чтобы заменить ПТФ на Форд Фокус 2 вам потребуется:

Большая плоская отвертка;

Лампочка H11, я, например, предпочитаю Osram Night Breaker, на мой взгляд это самые яркие «галогенки», которые подходят для «Фокусов 2»;

Набор «звездочек» TORX.

Как снять ПТФ на Ford Focus 2. Замена лампочек в противотуманках на Ford Focus 2 своими руками

Снимаем молдинг, для этого необходимо поддеть его в нижней части, аккуратно отстегнуть застежки по краям и легонько потянуть на себя.

Дальше снимаем оправу противотуманки аналогичным образом.

Противотуманка крепится на двух саморезах под «звездочку».

Примечание: Регулировка фар выполняется точно такой же звездочкой, только на шаг меньше, путем подкручивания верхнего болта через специальное отверстие в оправе.

Когда ПТФ снята, у вас появляется доступ к штекеру, отсоедините его, сжав усики по бокам штекера.

Замена лампочки в противотуманке выполняется очень просто, достаточно просто повернуть лампочку против часовой стрелки и достать лампочку.

Когда выполните замену одной лампочки, смело приступайте к замене второй лампочки с другой стороны, если в этом есть необходимость.

Примечание: С левой стороны замена ПТФ на Ford Focus 2 проходит значительно легче из-за того, что там вам не мешает бачок омывателя.

На все про все у вас уйдет не более 15-20 минут времени. Сборка выполняется в обратном порядке. Будьте аккуратны и внимательны, желаю успехов в работе. На этом у меня все, до новых встреч на Форд Мастер.

Галогеновые лампы в противотуманные фары Ford Focus 2 пок. / седан (05-11)

Фильтр: Теги |Бренд |Оттенок цвета

Не найдено ни одного результата

Дизайн без потери яркости

• Самые долговечные из ламп с увеличенной яркостью
• Оптимальный баланс белого цвета, увеличения яркости и надежности
• Теплый белый цвет
• Страна производства: Япония

2140

за 2 лампы

Osram H11 Original Line / карт. упак.

Стандарт

• Качество оригинальных запасных частей
• Устанавливаются производителями авто на заводе
• Стандартный желтоватый цвет
• Страна производства: США

600

за 1 лампу

Osram H11 Fog Breaker (+60%)

Отлично в дождь и туман

• Оптимально для плохой погоды
• На 60% ярче стандартных ламп
• Желтый цвет
• Страна производства: Китай

Замена противотуманки Форд Фокус 2

Замена стекл противотуманок или замена лампочки в противотуманке, либо еще что… Если на твоей машине стоят противотуманки (а они необходимы в густом тумане), то часто их приходится снимать, чинить или менять.

Противотуманная фара Ford Focus 2

А как это делается на Форд Фокус 2? Замена противотуманки производится очень просто. Для этого нам понадобится лишь набор звездочек и плоская отвертка. В первую очередь, нужно снять верхний молдинг. Просто поддеваем его снизу и аккуратно отстегиваем застежки по краям, слегка подергивая на себя.

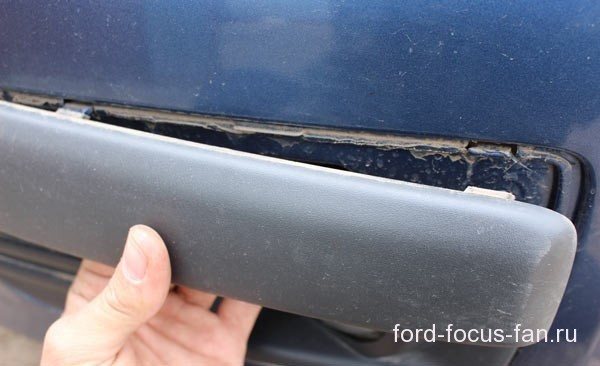

Снятие молдинга бампера

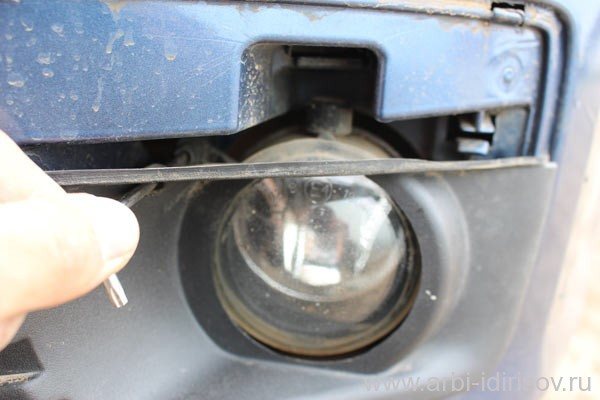

После чего, нужно снять очки противотуманки таким же образом, как и в случае с верней полоской.

Как самому заменить противотуманку

Сама противотуманная фара крепится на два самореза со шляпкой под звездочку по бокам.

Кстати, регулировка фары производится звездочкой на шаг меньше прокручиванием верхнего болтика. Для этого не нужно ничего разбирать. В «очках» есть специальное отверстие.

И так, фара снята и вот он — штекер. Снимите его, прижав вовнутрь ушко.

А если нужно заменить лампочку, просто проверните против часовой стрелки и выньте ее.

Как поменять лампочку в противотуманной фаре

Как Подключить Птф На Форд Фокус 2

Я публикую отчет об установке PTF, если нет стандартной публикации.

1. Проверьте провод ПТФ под капотом, под фонарями возле боковых элементов. Если нет проводки, это не жутко. Изменить переключатель

удалить часть панели обивки

Он установлен на нескольких поршнях и одном винте, обязательно отсоедините диагностический разъем.

Зелено-синий провод виден при замене выключателя, и это вас забавляет.

ЭТИ ПРОДУКТЫ ВСЕ ДЛЯ ЧЕГО !!

Заменив выключатель, включите зажигание и габариты и включите один раз. передняя лампа PTF должна загореться на панели, и это вас порадует.

2.7 Далее мы обращаем наше внимание на другую сторону кабины, снимаем подоконник и найти разъем от 111

• Какое Масло Заливать В Коробку Рено Логан
• Через Сколько Менять Масло В Рено Сандеро
• Какая Компрессия Должна Быть На Ваз 2110
• Замена Масла В Мкпп Своими Руками
• Какая Разболтовка На Chevrolet Ланос
• Замена Рулевых Наконечников Уаз Буханка

Подходит для желто-зеленого провода с 19 контактами.

Далее нужно найти узкий контакт и лучше припаять медный провод, потому что ПТФ 12В 55Вт и у вас их два! вставьте верх в пустое пространство

вставляем провод под крышку через бардачок

Ксенон в противотуманные фары форд фокус 2

пост ко второму птфНетрудно найти массу возле тумана. Конечно, море это место, где, конечно же, нужно принять массу.

3 Вставьте заглушки в бампер резким движением.

Устанавливаем туманки в направляющие и закрепляем болтами.

Если на ПТФ нет стандартных разъемов, то конечно они паяны, нужны две маленькие мамы После пайки положите контакты на ПТФ и накройте нашего клиента герметиком. При необходимости это не помешает замене лампы.

Наш клиент остается собирать и пробовать.

А вот и полный двухчасовой отчет о работе.

• Замена Ламп Задних Фонарей Уаз Патриот
• Как Заменить Масло В Гур Шевроле Круз
• Какой Аккумулятор Должен Стоять На Ауди 100
• 575HP, RWD Lamborghini Diablo GT имеет только 171 миль на Odo…
• Куда Ставить Домкрат Шевроле Нива
• Как Влияет Лямбда Зонд На Работу Двигателя

Номера деталей, необходимые для переднего ПТФ

1493528. установлен для установки ПТФ на дорестайл

Содержит:1. 1481005. Правая противотуманная фара2,4. 1481007. Левая противотуманная фара3. 1349712. Винт (4 шт.)4. 6659902. Гайка (4 шт.)5. 1337347. Обработка правого бампера с отверстием для ПТФ6. 1337349. Левый обшивочный бампер с отверстием для ПТФ7. 1323829. Переключатель освещения салона с передним положением ПТФ

Такой выключатель поставляется вместе зеленый

подсветка, с механическим консилером,

без автоматического освещения и затемнения (см. примечание ниже)

1521231. комплект для установки ПТФ на рестайл

Содержит:1,1209177. противотуманная фара (3,5 шт., правая и левая. сплошная)

Как заменить противотуманную фару на Форде Фокус 2

Провести замену противотуманки возможно самостоятельно, выполнив стандартный перечень мероприятий. Определяют необходимость установки новой лампы на Форд Фокус 2, ориентируясь на внешние признаки.

Если ПТФ не включается или свечение тусклое, а в процессе осмотра обнаруживаются механические повреждения или есть признаки разгерметизации, выражающиеся в наличии конденсата, то требуется снять старую фару и установить новый оптический элемент.

Предварительная подготовка

Противотуманную фару заменяют, используя следующие материалы с инструментами:

• Гаечные ключи.
• Отвёртки.
• TORX T 20.
• Перчатки – тканевые.
• ПТФ – 1209177.

Необходимо установить Форд Фокус над смотровой ямой или на сухой ровной площадке.

Схема проведения процедуры

Работа начинается с открывания капота и откручивания крепёжных винтов, фиксирующих головную фару. Головной элемент отводится в сторону, отключать его от электропроводки необязательно. Достаточно получить доступ к корпусу оптического элемента Форда Фокус.

Впоследствии поворачивается патрон лампы, входящий в конструкцию оптики в виде конструктивного элемента. Необходимо вращать деталь против хода часов, и нажав на фиксирующий компонент разъёма проводки демонтировать патрон. Внимание! Необходимо помнить об использовании ламп, относящихся к серии Н11 и имеющих уровень мощности 55 Вт.

Требуется снять декоративный элемент на бампере, поддев его отвёрткой и сдёрнув с удерживающих деталь замков. Надо нащупать фиксатор накладки, дотянуться до которого проще сверху, изнутри над расположенным сзади сегментом ПТФ. Компонент удаляется с лицевой части бампера.

Важно! Деталь удерживается цепкими, но хрупкими фиксаторами, вынуждающими действовать предельно аккуратно.

Основные нюансы тюнинга Форда Фокус 2

Винты, прикрепляющие оптику, откручиваются с помощью набора TORX T 20. Окончательно отсоединив компонент от бампера, вытаскивают из посадочного гнезда фару, нажимая на фиксатор разъёма, позволяющий отключить проводной электрический жгут.

Сняв оптику, надо провести замену, выполняя операции в обратной последовательности. Рекомендуется отрегулировать световой пучок, добившись оптимальной работы светового оборудования. Придерживайтесь предлагаемого алгоритма и процедура, пройдёт успешно. Внимательно отнеситесь к фиксации проводки во время установки компонента в нишу и обратной сборки.

Вам также может понравиться

Замена лампочек автомобилей Форд Фокус 2

При эксплуатации транспортных средств, включая автомобиль Ford Focus II, необходимо менять различные расходники, потерявшие свои свойства или просто отслужившие свое. Замена лампы ближнего света автомобиля Форд Фокус 2, а также других ламп машины, входит в число данных процедур.

Диагностика проблем с освещением и варианты решения

Когда на автомобиле перестает гореть ближний свет, на это могут быть различные причины:

• Выход из строя лампы или предохранителей.
• Проблемы с проводкой.
• Окисление контактов.

Чаще всего проблемой выступает лампа, и чтобы заменить ее, потребуется знать особенности выбора данных расходников. Так, замена лампочки ближнего света в рестайлинговой модели предполагает ситуацию, при которой деталь входит в общий состав фары, также содержащей габаритные, поворотные огни, и лампочки дальнего света.

Важно понимать, какие лампочки стоят на Ford Focus II. В данных транспортных средствах применяются штатные изделия H7, чья мощность достигает 55 Вт, при напряжении в 12В. Стоит подбирать изделия, близкие к комплектным, обеспечив полную совместимость с конструкцией автомобильной оптики.

Как осуществляется замена лампочки ближнего света на Ford Focus 2

Замена лампочек Форд Фокус 2 довольно проста и для нее не понадобятся специальные навыки, но без определенных инструментов не обойтись – помимо новой лампочки, следует подобрать плоскую отвертку и защитные перчатки.

Какие лампы поставить на форд фокус 2

Форд Фокус 2 одна из самых востребованных машин импортного производства в нашей стране гольф класса. Модель фокус продается в России с 2000 и насчитывает около 500 тысяч проданных машин. Не так давно, в 2010 году она считалась самой востребованной зарубежной машиной года. На сегодняшний день насчитывается три выпустившиеся модели фокус, второе поколение выпускалось с 2004 года по 2011. Рестайлинг фокуса был произведен в 2008 году. Изменения коснулись как внешней части машины, так и внутренней. Насчитывается пять различных вариаций кузова — это 3-х дверный хэтчбек, 5-ти дверный хэтчбек, седан, универсал и кабриолет. Так же насчитывается семь различных комплектация, таких как амбиент, тренд, комфорт, гиа, гиа SE, Титаниум и Титаниум-SE. Машина собрана на одной базе с Мазда 3 и Вольво S40. Фокус объединяет в себе практичность семейного автомобиля и управляемость заряженного хэтчбека. Не мало важной запчастью Форд Фокус 2 являются лампы освящения, они позволяют безопасно передвигаться водителю и его пассажирам. По этому важно знать какие лампы применяются на Форд Фокус 2, а так же умение их правильно заменить. (замена предохранителя)

Тип ламп форд фокус 2

Рассмотрим различные лампы, их мощность, тип маркировки и их формы. На форд фокус 2, в головной свет устанавливаются лампы ксеноновые и галогеновые, мы рассмотрим самые распространенные галогеновые лампы.

1 Лампа ближнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

2 Лампа дальнего света — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.

3 Лампа в противотуманной фары — галогеновая лампа Н11 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.

4 Лампа освещения номерного знака седан — одноконтактная лампа накаливания С5W, мощностью 5 ватт.

6 Лампа освещения номерного знака, багажника, вещевого ящика, переднего габарита и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.
