Когда выполняется адаптация заслонки?

Необходимость в подобной операции, предполагающей приведение к стандартному показателю высоких оборотов холостого хода, возникает не только после промывки дроссельного узла, но и в других случаях, в частности, в следующих:

• после полного разряжения аккумуляторной батареи транспортного средства;
• после замены либо снятия педали акселератора;
• после замены или переподключении электронного блока управления ТС.

Несомненными признаками, сигнализирующими о том, что требуется незамедлительно обучить заслонку, являются далее указанные явления:

• свист при перегазовке;
• неадекватное поведение мотора на холостом ходу;
• нехватка мощности на холостом ходу либо провалы.

Условия для осуществления процесса адаптации холостого хода

Перед началом обучения следует выполнить ряд обязательных условий:

• поездить на автомобиле 10 минут;
• обеспечить напряжение АКБ на холостом ходу не менее 12,9 В;
• прогреть коробку передач;
• колеса ТС должны стоять прямо, руль находится в среднем положении;
• температура двигателя – 70–95 °С;
• все приборы, оказывающие нагрузку на электросеть машины (обогрев стекол, фары и так далее), следует отключить;
• селектор автоматической коробки передач ставят на N или Р.

Адаптация расхода воздуха на холостом ходу

Теперь можно приступать непосредственно к обучению холостого хода, «вооружившись» секундомером и некоторой толикой терпения. Процедура выполняется так:

• Двигатель запускается и прогревается до стандартной рабочей температуры.
• Зажигание выключается, в течение 10 секунд никаких действий не производится.
• Зажигание включается (педаль акселератора находится в отпущенном положении), ждем 3 секунды.
• Пять раз подряд выполняются следующие действия: педаль акселератора полностью нажимается и полностью отпускается.
• Через 7 секунд педаль вновь нажимается (полностью) и выдерживается в таком состоянии на протяжении 20 секунд.
• Полностью (и при этом без промедления) отпускается педаль в тот момент, когда перестает мигать индикатор неисправности на панели (он должен гореть ровным светом).
• Затем сразу же, не касаясь педали акселератора, нужно запустить мотор, чтобы он функционировал на холостом ходу.
• Ждем примерно 20 секунд.

После всех озвученных действий разгоняем двигатель (2–3 раза) и убеждаемся в соответствии стандартам угла опережения зажигания и оборотов холостого хода. На этом процедуру адаптации заслонки можно считать завершенной.

Адаптация и обучение электронной дроссельной заслоноки автомобилей Nissan

Новые автомобили Nissan оборудованы электронными дросселями. От электронной дроссельной заслонки зависит подача воздуха, необходимого для оптимальной работы мотора. Так же электронный дроссель регулирует холостой ход и прогревочные обороты мотора. Обычно после снятия клеммы аккумулятора, либо какого то ремонта связанного с отключением электропроводки двигателя или промывкой, прочисткой электронной дроссельной заслонки, либо с поломкой инжекторной системы управления мотора появляются проблемы связанные с оборотами холостого хода.

Это интересно: Подрулевой шлейф Ниссан Кашкай: замена и ремонт

У мотора начинают плавать обороты, мотор не стабильно работает на холостых, при этом машина может ездить, будет заводиться. Часто владельцы таких Nissan или ремонтники, могут подумать, что за этим кроется неисправность — какая то поломка, дефект или что то неправильно собрано. Но никакой неисправности на самом деле нет, и все узлы автомобиля собраны правильно. Вся проблема заключается в сбое электроники, а именно необходимости обучения дроссельной заслонки правильной работе и холостому ходу. Сама процедура обучения не требует ни какого оборудования и осуществление адаптации (обучения) дросселя на Nissan доступно любому. Но в самой процедуре должна быть соблюдена точность проведения всех пунктов. Но даже доступность информации о процессе обучения не делает процедуру простой. Диагностическое оборудование, при рассогласовании дроссельной заслонки и при увеличении холостых оборотов у мотора, не выявляет никаких дефектов. И очень часто, даже ремонтники не могут объяснить причину внезапно увеличившихся холостых оборотов. После правильного обучения мотор работает в диапазоне 700-800 оборотов. Электронный дроссель очень чувствителен к грязевым отложениям и смолам, которые на нем откладываются в процессе эксплуатации машины. Из за этого начинают плавать или зависать холостые обороты мотора. А так же менее чувствителен отклик мотора на педаль газа при разгоне. Поэтому прочистка дросселя обязательна. Но если дроссель загрязнён очень сильно, после его прочистки происходит к рассогласование дросселя — и как следствие плавающие и некорректные обороты. Не чистить дроссель нельзя — в конце концов мотор будет работать не правильно. Если вы имеете возможность, вовремя прочищайте электронную дроссельную заслонку — раз в 15000 км. Если вы по каким либо причинам снимали разъем с электронного дросселя, с аккумулятора, или блока управления мотора Nissan,придется проводить процедуру адаптации дроссельной заслонки.

Чистка дросселя, чистка дроссельной заслонки, almera, 2.3gp

Адаптация педали газа, холостых оборотов и ДЗ

Если демонтаж и очистка механизма осуществлялась по другому алгоритму, то вполне возможно, потребуется обучение дроссельной заслонки Кашкай. Порядок адаптации для МКПП И CVT аналогичен.

При возникновении скачков во время работы дроссельного узла при взведении акселератора, требуется адаптация педали газа, самого дросселя и холостого хода. Адаптация педали выполняется по следующей схеме:

• Нужно взвести зажигание на 2 секунды, не придавливая педаль газа;
• Затем отключить и подождать 10 секунд, затем повторить процедуру, при этом, двигатель работать не должен.

Адаптация дросселя на холостом ходу осуществляется по аналогичному алгоритму:

• В первую очередь нужно включить зажигание, не надавливая педаль газа.
• Отключить зажигание.

Если на протяжении последующих 10 секунд в механизме дросселя наблюдается своеобразное жужжание, то настройка произведена успешно.

Настройка оборотов холостого хода

Перед настройкой холостого хода потребуется произвести предварительную подготовку:

• хорошо разогреть коробку передач;
• показатель напряжения АКБ составляет не меньше 12,9 В;
• а температура жидкости в двигателе в пределах от 70 до 100 градусов;
• включить рычаг переключения скоростей в режим блокировки «Р»;
• отключить всю электронику — магнитолу, охлаждение, освещение, прогрев заднего окна.
• руль зафиксировать по прямой.

При невыполнении одного из пунктов, адаптация холостого хода не выполнится. Для последующих манипуляций и адаптации XX потребуется секундомер.

Адаптация холостого хода:

• первоначально потребуется произвести адаптацию педали газа и дроссельной подачи воздуха на холостых оборотах, по алгоритму;
• затем нужно завести и разогреть двигатель до оптимальной рабочей температуры;
• после потребуется на 10 секунд отключить зажигание;
• далее, не трогая газовую педаль, обратно включить зажигание на 3 секунды;
• на протяжении следующих пяти секунд потребуется 5 раз надавить педаль газа;
• спустя 7 секунд после окончания предыдущих манипуляций, нужно зажать педаль газа на 20 секунд и дождаться пока лампочка сигнализатора MI не замигает а потом станет гореть непрерывно. (Мигание желтого индикатора указывает на переход в режим диагностики.)
• затем спустя 3 секунды, нужно возвратить акселератор в исходное положение, и произвести запуск мотора на холостых оборотах.

Для того, чтобы удостовериться, что адаптация дроссельной заслонки Ниссан Кашкай произошла успешно, потребуется завести двигатель авто, и надавив на газовую педаль, проверить оборотность двигателя на холостом ходу и параметры угла опережения зажигания.

Если при этом не наблюдается никаких подергиваний в работе механизма, то процесс прошел удачно. В противном случае, придется повторить процесс адаптации с начала и до конца, пока не будет достигнут необходимый результат.

Обучение дроссельной заслонки – что это за процесс?

При работе дроссельного узла любого современного транспортного средства на поверхности дросселя постепенно скапливается множество загрязнений в виде пыли, сажи, масла. Они формируют слой грязи, который делает воздушный зазор между заслонкой и воздуховодом автомобиля меньше установленной нормы. Этот зазор важен для нормального функционирования «сердца» автомобиля, так как благодаря ему обороты холостого хода поддерживаются на необходимом уровне.

При его уменьшении электронный блок управления транспортного средства (компьютер авто) приоткрывает заслонку посредством введения коэффициентов, учитывающих изменения ее сечения. До определенного момента ЭБУ удается поддерживать воздушный зазор на постоянном уровне, но рано или поздно дроссельную заслонку все же придется очищать от грязи. После промывки данного узла обороты двигателя обязательно увеличатся за счет того, что сечение дросселя, освобожденного от загрязняющего слоя, станет больше.

Это интересно: Вкладыши коренные

Процедуру возвращения в начальное (заданное производителем) положение заслонки принято называть ее обучением либо адаптацией.

Обучение ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Как происходит регулировка заслонки?

Чтобы выполнить адаптацию, необходимо иметь диагностический софт, а также мотортестер. Регулировка датчика Nissan предполагает выполнение нескольких основных действий, однако сначала нужно рассмотреть некоторые обозначения:

1. 01 (двигатель)
2. 04 (базовые установки)
3. 60 (адаптация заслонки). Для некоторых, более старых моделей Nissan, этот адрес – 98.

Теперь можно рассмотреть и алгоритм выполнения всех действий:

• В поле 60 следует нажать на кнопку «настроить». Вполне возможно, что вместо «настроить» будет написано «адаптировать»;
• Сразу же после нажатия на экране датчика появятся проценты, а также слова «адаптация выполняется»;
• Спустя несколько секунд должна появиться еще одна надпись «Адаптация ОК». Если это не произошло, значит, что-то пошло не так.

Важно! Перед началом выполнения вышеизложенных действий следует включить зажигание автомобиля Nissan, чтобы его мотор работал.

Проверка

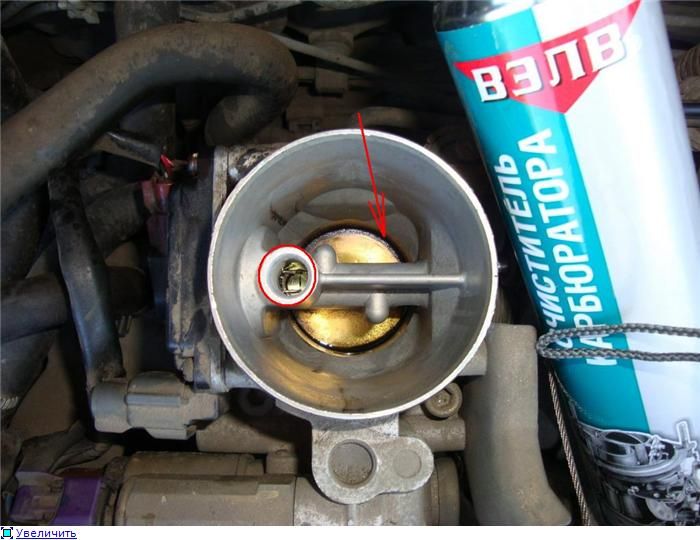

Дроссельная заслонка Ниссан
Необходимо проверить, каким является угол между каналами 1 и 3. Его величина не должна быть большей или меньшей 3,5. Теперь следует разогреть двигатель до 85 градусов, заглушить его. Желательно сразу же начинать процесс адаптации датчика. По окончании процесса, желательно выключить зажигание примерно на 15 секунд. Промывка также должна происходить максимально аккуратно, чтобы нигде не были задеты контакты.

Промывание дросселя

Важно промыть дроссель автомобиля Nissan перед тем, как будет начата регулировка. Большинство автолюбителей с этой целью используют очиститель карбюратора. Он также неплохо справляется с устранением грязи. Чтобы появился доступ к входной части заслонки датчика, следует убрать все патрубки. Промывать устройство следует с помощью специального баллончика и трубочки. После окончания процедуры, автомобиль Nissan следует завести. Вполне возможно, что из-за неправильной регулировки датчика, машина будет запущена не с первого раза.

Иногда регулировка не заканчивается успешно даже после осуществления тщательной промывки. В некоторых случаях проблемы наблюдаются в патэнциометре. Если и в вашем случае это так, то его можно смело выкидывать, заменив в дальнейшем новым.

Но в некоторых случаях проблема состоит в том, что моторчику не хватает сил для закрытия заслонки, когда выполняется регулировка. При этом владелец автомобиля Nissan может самостоятельно ему помочь: нажать несколько раз на язычок (5-6), после чего моторчик придет в норму. Некоторые люди не снимают дроссель, а сразу же используют растворитель и зубную щетку. Однако следует понимать, что симосы могут не адаптироваться с первого раза: когда начинают его адаптацию, он дергается, шевелится в разные стороны, при включенном зажигании сильно гудит, но после его выключения замолкает примерно через 5 секунд.

Даже после промывки дроссельной заслонки в целях адаптации датчика, ее адаптация также необходима. И даже ели на экране датчика пишет «Адаптация ОК», устройство следует отрегулировать еще раз. Если же этого не сделать, то после будет тяжело заводить, и она будет вести себя совсем иначе на холостом ходу. Примерно через неделю этот дефект должен исчезнуть, но он может нанести непоправимый вред автомобилю Nissan. Еще одно условие правильной работы машины – прогревание двигателя до 80 градусов. Если этого не сделать, то даже при качественно выполненной адаптации могут наблюдаться проблемы.

Процедура обучения

1. Сначала мы должны обучить отпущенному положению педаль акселератора.

2. Убедитесь, что педаль акселератора полностью отпущена.

3. Поверните зажигание в положение ON и выждите не менее 2 секунд

4. Поверните ключ зажигания в положение OFF и выждите не менее 10 секунд

5. Поверните зажигание в положение ON и выждите не менее 2 секунд

6. Поверните ключ зажигания в положение OFF и выждите не менее 10 секунд

7. Окончание

Обучение заслонки открытию

Целью этой процедуры является научить педаль газа полному открытию заслонки. Она должна выполняться каждый раз, когда отключали разъем от педали газа или от ECM (ENGINE CONTROL SYSTEM т.е. блок управления двигателем)

Операции процедуры

1. Убедитесь, что педаль акселератора полностью освобождена.
2. Поверните переключатель зажигания «ON» и подождите не менее 2 секунд.
3. Поверните переключатель зажигания «OFF» подождать не менее 10 секунд.
4. Поверните переключатель зажигания «ON» и подождите не менее 2 секунд.
5. Поверните переключатель зажигания «OFF» подождать не менее 10 секунд.

Обучение клапана закрытому положению

Целью данной операции является научиться полностью закрытому положению рычага клапана, наблюдайте за датчиком положения выходного сигнала. Она должна производиться каждый раз, если разъем от электрического рычага или ECM отключался.

Операции процедуры

1. Убедитесь, что педаль акселератора полностью отпущена.
2. Поверните переключатель зажигания «ON».
3. Поверните переключатель зажигания «OFF» подождать не менее 10 секунд.
4. Убедитесь, что рычаг клапана перемещается в течение более 10 секунд, это должно подтверждаться звуком.

Обучение подаче воздуха на оборотах ХХ

На моторах 1.6 и 2.0 этот процесс проходит следующим образом:

1. Заряд аккумулятора должен быть не менее 12.9 V.
2. Прогретая трансмиссия.
3. Температура антифриза – не менее 700.
4. Рычаг селектора передач – в положении «P».
5. Все потребители электроэнергии выключены.

Обучаем педаль газа положению «отпущено» – это тестирование нужно для определения выходного сигнала датчика положения заслонки, выполняется после каждого отключения кабеля ECM. Для этого необходимо следующее:

1. Ставим ключом замок зажигания в позицию «ON» и делаем паузу не менее двух секунд.
2. Зажигание отключаем и в течение десяти секунд выжидаем.
3. Повторяем ещё раз эти две операции.

Обучаем заслонку дросселя положению «закрыто» – выполняется для той же цели, что и обучение педали газа отпущенному положению. Для этого нужно ключом поставить замок в позицию «ON» и обратно в положение «выключено» и в течение десяти секунд ничего не трогать – будет слышно характерное стрекотание моторчика, возвращающего заслонку в закрытое положение.

Теперь сам артикул обучения, для этого нужен секундомер, чтобы выдерживать заданные интервалы с точностью до секунды:

1. Прогрев двигатель, выключите его и сделайте паузу несколько больше десяти секунд.
2. При полностью отпущенной педали газа, не запуская двигатель, включите зажигание и три секунды ожидайте.
3. Нажмите до упора и опустите 5 раз педаль акселератора в течение пяти секунд.
4. Выдержав семисекундную паузу, нажмите и удерживайте педаль акселератора до мигания лампочки CHECK ENGINE жёлтого цвета и пока она не загорится постоянно.
5. Отпустите педаль после постоянного загорания лампочки CHECK ENGINE спустя три секунды.
6. Завести мотор и подождите двадцать секунд, после чего 2–3 раза резко повысьте и опустите обороты, чтобы понять, как двигатель держит обороты холостого хода (700 +50 об/мин).

Это интересно: Схема и устройство печки Audi 100, а также замена радиатора своими руками

Мигание жёлтой лампочки означает режим самодиагностирования – опускаем педаль акселератора и считываем номер кода, когда нет ошибки, лампочка мигнёт сорок раз с интервалом 0000.

Если педаль не опускать в течение десяти секунд, память ЕСМ выходит на нули – настройки и ошибки сбрасываются. Но если ошибка есть, значит, обучение дроссельной заслонки не прошло.

Правильная чистка и обучение дроссельной заслонки QG18DE

При выполнении чистки дроссельной заслонки (ДЗ) на двигателе Ниссан QG18DE требуется соблюдать правильную последовательность действий. В противном случае произвести ее обучение удастся только в специализированных автосервисах. Это влечет за собой излишние затраты и потерю личного времени.

Процедура очистки дроссельной заслонки выглядит следующим образом.

Отключается минусовая клемма от аккумуляторной батареи, подождите 3-5 минут.

Отсоединяются питающие провода от дроссельного узла Ниссан. На этом этапе могут возникнуть сложности с доступом к фишке. Для решения проблемы понадобится демонтировать патрубок воздуховода.

Только после отключения АКБ и отсоединения разъема дроссельной заслонки, можно ее демонтировать.

Выкручиваются четыре крепежных болта шестигранным ключом на 5, дроссельный узел изымается с посадочного места. Указанную операцию необходимо проводить осторожно, чтобы не повредить прокладку между дроссельным узлом и впускным коллектором. При повреждении прокладки будет постоянно подсасываться воздух, что приведет к обеднению топливной смеси.

Выполняется чистка ДЗ Ниссан. Лучше не использовать очиститель карбюратора, есть специальные очистители впускного тракта. Они менее едкие, но дроссельный узел чистят не менее хорошо;

Далее выполняется установка дроссельного узла на место. Все действия производятся в обратном порядке.

После чистки ДЗ потребуется регулировка оборотов холостого хода. Для этого выполняется обучение дроссельной заслонки в следующем порядке:

• вытащить ключ из замка зажигания, как минимум на десять секунд
• вставить и установить ключ в положение ON
• делается пауза в три секунды
• в следующие пять секунд необходимо пять раз до конца выжать и отпустить педаль акселератора
• выдерживается пауза длиною в семь секунд
• педаль газа нажимается до упора и удерживается до того момента, когда лампа «Check Engine» не станет гореть непрерывно (первоначально она будет моргать)
• с момента начала непрерывного свечения лампы «Check Engine», необходимо выждать три секунды, после этого педаль акселератора отпускается и запускается мотор QG18DE

При этом некоторое время будут наблюдаться плавающие обороты, которые постепенно выйдут на уровень 700-750 об/мин.

Как чистить дроссельную заслонку

Когда двигатель сразу запускаться не хочет, а делает это после нескольких попыток, на холостых оборотах случаются провалы и ощущается «подёргивание» авто на небольшой скорости – значит, пора чистить дроссельный механизм от масляной пыли и отложений после действия картерных газов.

Ведь воздух, проходя от фильтра через датчик массового расхода, проникает в дроссельный механизм и оттуда в коллектор. Очень важно состояние дроссельной заслонки: если на ней скопились отложения и грязь, значит, меньше ТВС идет в цилиндры и приходится больше давить на педаль.

Чистка дроссельной заслонки nissan qushqai

Чистить заслонку нужно через каждые 30 тыс. пройденных километров. Последовательность выполнения работы такова:

1. Снимаем гофрированный трубопровод фильтра для воздуха и держатель трубки газов картера, отсоединяем шланги адсорбера и жидкости для охлаждения. (фото 004-01)
2. Узел дросселя снимаем, выкрутив четыре винта. Убираем тросик от педали газа и вынимаем дроссельный механизм. (фото 004-02)
3. Снимаем прокладку дроссельного узла и осматриваем её целостность. (фото 004-03)
4. Заодно прочищаем регулятор холостых оборотов и датчик положения заслонки.
5. Рекомендуется чистить узел дросселя мягкой кисточкой, используя очищающее средство для карбюратора или тормозов. (фото 004-00)
6. Очистив узел дроссельной заслонки, ставим его на место, соединяем тросик газа, все шланги и гофру фильтрующего элемента.

Когда запустится мотор, может пойти дым белого цвета – это неопасно, так выгорает средство, которым прочищали дроссельный узел.

После чистки необходимо пройти адаптацию дроссельной заслонки.
