Снятие панели приборов и разбор центральной консоли на Ford Focus 2

Содержание статьи:

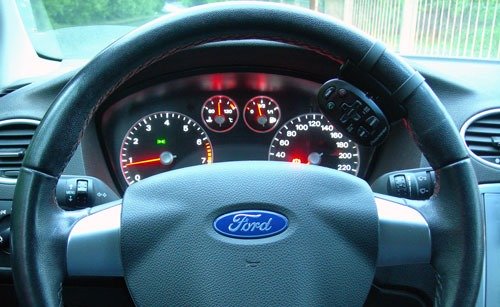

Снятие панели приборов на Ford Focus 2

Необходимость снятия панели приборов (спидометр, тахометр и т. д.) возникает довольно редко. Причиной может стать необходимость замены лампочек или пайки контактов, или когда нужно заменить один из вышеописанных приборов. В этой статье показано, как это сделать правильно и быстро, без вреда для панели и самих приборов.

Пошаговая инструкция по снятию панели приборов для Ford Focus 2

Для снятия панели приборов на Ford Focus 2 требуется:

1. Ключ TORX T25.

2. Отвертка средних размеров.

Ход работ по снятию панели приборов на Ford Focus 2

1. Вытяните руль на себя до предела.

2. Затем потяните на себя пластиковую декоративную крышку, она помечена на фото красным.

3. После этого у вас появится доступ к винтам крепления панели. Чтобы их выкрутить используем ключ TORX T25.

4. Возьмите отвертку и установите ее по центру между приборной панелью и козырьком, до упора в защёлку, затем потяните вверх, чтобы защелка вышла из зацепления.

5. Потяните панель приборов Форд Фокус на себя, не сильно, чтобы не сломать ничего. Если не идет — возьмитесь пальцами за защелку разъема и повторите попытку по направлению стрелки.

6. Вместе с поворотом защелки разъем должен выйти из ответной части.

7. Теперь можно снять стекла. Отстегните защелки, помеченные на фото красным.

8. В итоге у вас получится две разные детали, которые теперь можно разбирать дальше.

9. Теперь нужно снять стрелки. Для того чтобы ничего не сбилось и после сборки приборы показывали точно, возьмите карандаш и пометьте им положение стрелки в крайнем нижнем положении.

10. Снимите со стрелок колпачки, у меня они серебристого цвета.

11. Аккуратными движениями, чтобы ничего не сломать, снимите стрелки. Для этого используйте широкий нож, установите его у основания и подденьте вверх стрелку.

12. Снимите шкалы.

13. Отстегните от панели заднюю крышку.

14. Извлеките плату, отогнув защелки.

15. Можно почистить дисплей бортового компьютера, если в этом есть необходимость.

После проведения необходимых вам работ можете собрать панель приборов Фокус, сборка производится в обратном порядке.

Ну, вот теперь вы знаете как снять панель приборов Ford Focus 2, и в случае необходимости сможете проделать это самостоятельно.

Как разобрать центральную консоль Ford Focus 2 до подлокотника

Во-первых, сразу надо оговориться, что существует очень много различных вариантов исполнения салона у Фокусов, в зависимости от года и комплектации. Я описываю лишь свой вариант, а именно ФФ2, 2008 год, испанец, комплектация Ghia SE, магнитола квадрат.

Порядок не обязательно такой. Мы пойдем сверху вниз. 1. Снимаем рамку, которая вокруг магнитолы. Для начала вынимаем магнитолу и видим вот такую картину.

Чтобы открутить эти болты понадобится отвертка или насадка типа torx соответствующего диаметра. Вот такая, если кто не знает

Обклейка Кожей Центральной Консоли на FORD FOCUS 2 Своими Руками

Как снять панель приборов Форд Фокус 2 своими руками

25.04.2014 4 496

Необходимость снятия панели приборов (спидометр, тахометр и т. д.) возникает довольно редко. Причиной может стать необходимость замены лампочек или пайки контактов или, к пример,у когда нужно заменить один из вышеописанных приборов. В этой статье я попытаюсь рассказать и показать как это сделать правильно и быстро, без вреда для панели и самих приборов.

Инструкция по монтажу и ремонту

Ремонт приборной панели в Форду Фокус 1 или 2 на практике происходит не так часто. Как правило, снятие панели приборов Форд Фокус 2 или 1 и замена приборки в целом осуществляется либо при необходимости ремонта тахометра и спидометра, либо при полном выходе щитка из строя. Кроме того, приборная панель Форд Фокус 2 рестайлинг демонтируется и для замены лампочек в случае перегорания последних. Для выполнения этого процесса вам потребуется только отвертка и ключ-звездочка Т25. На видео ниже вы можете ознакомиться с ремонтом контрольного щитка на примере автомобиля Форд Фьюжн (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

Алгоритм действий

1. Чтобы произвести ремонт панели приборов на первом или втором Фокусе, в первую очередь нужно вытянуть рулевое колесо до предела на себя. После этого следует потянуть на себя пластмассовую облицовочную крышку торпеды под контрольным щитком.
2. Сделав это, вы получите доступ к болтам фиксации контрольного щитка. Для выкручивания этих болтов используйте заранее подготовленный ключ-звездочку.
3. Далее, вам необходим взять отвертку и поставить ее посредине между контрольным щитком и козырьком, доя самого упора в защелку. После этого потяните вверх — таким образом, защелка сможет выйти из зацепления.
4. Панель приборов Форд Фокус 3 или любой другой модели нужно потянуть на себя, но только без лишних усилий, чтобы не повредить устройство. Если вытащить щиток не получается, попробуйте взяться пальцами за защелку разъема и потянуть ее на себя. Когда вы будете поворачивать защелку, разъем должен выйти без проблем.
5. После этого можно произвести демонтаж стекол. Для этого вам нужно будет отстегнуть фиксаторы. В конечном итоге у вас на руках будут две разные детали, можно приступить к их дальнейшему разбору.
6. Далее, можно демонтировать стрелки. Чтобы не сбить конфигурацию контрольного щитка и после сборки все устройства работали правильно, с помощью карандаша или маркера зафиксируйте соответствующее положение стрелочек на крайнем нижнем положении. После этого о стрелок можно демонтировать колпачки, в данном случае они серебристого цвета, но цвет может отличаться в зависимости от модели транспортного средства.
7. Осторожно, без особых усилий, демонтируйте стрелки, чтобы не поломать. Для демонтажа можно использовать канцелярский нож, его необходимо поставить у основания, после чего стрелку можно поддеть вверх.
8. Демонтируйте шкалы с приборки, затем отсоедините от контрольного щитка заднюю крышку.
9. Теперь можно снять саму плату, предварительно отогнув фиксаторы. Если проблема заключается в работе именно платы, то необходимо осуществить ее пропайку. Чтобы устройство нормально работало в будущем, процедуру пайки лучше доверить профессионалам. Если экран бортового компьютера грязный, необходимо его очистить. Когда все действия по ремонту приборки будут завершены, сборка устройства осуществляется в обратном порядке.

Итак, если все наличествует, можем начинать

Внимание! Для увеличения фото — нажмите на него!

1. Вытяните руль на себя до предела.

2. Затем потяните на себя пластиковую декоративную крышку, она помечена на фото красным.

3. После этого у вас появится доступ к винтам крепления панели. Чтобы их выкрутить используем ключ TORX T25.

4. Возьмите отвертку и установите ее по центру между приборной панелью и козырьком, до упора в защёлку, затем потяните вверх, чтобы защелка вышла из зацепления.

5. Потяните панель приборов Форд Фокус на себя, не сильно, чтобы не сломать ничего. Если не идет — возьмитесь пальцами за защелку разъема и повторите попытку по направлению стрелки.

6. Вместе с поворотом защелки разъем должен выйти из ответной части.

7. Теперь можно снять стекла. Отстегните защелки, помеченные на фото красным.

8. В итоге у вас получится две разные детали, которые теперь можно разбирать дальше.

9. Теперь нужно снять стрелки. Для того чтобы ничего не сбилось и после сборки приборы показывали точно, возьмите карандаш и пометьте им положение стрелки в крайнем нижнем положении.

10. Снимите со стрелок колпачки, у меня они серебристого цвета.

11. Аккуратными движениями, чтобы ничего не сломать, снимите стрелки. Для этого используйте широкий нож, установите его у основания и подденьте вверх стрелку.

12. Снимите шкалы.

13. Отстегните от панели заднюю крышку.

14. Извлеките плату, отогнув защелки.

15. Можно почистить дисплей бортового компьютера, если в этом есть необходимость.

После проведения необходимых вам работ можете собрать панель приборов Фокус, сборка производится в обратном порядке.

Ну, вот теперь вы знаете как снять панель приборов Ford Focus 2, и в случае необходимости сможете проделать это самостоятельно.

Ремонт приборной понели Форд Фокус

Без лупы нельзя работат все ровно ничего не увидеть!

Сразу осмотрел двойной ряд контактов, без лупы ничего не увидел. Нет трещин и все тут. Тщательно осмотрел всю плату и опять тщетно. Решил пропаять весь двойной ряд чтобы никогда не возвращаться к этой глупой проблеме. Успешно пропаял, будьте осторожны и не замкните припоем соседние контакты, думаю убрать его будет непросто.

Обратная сборка проблем не вызвала, главное правильно посадить стрелки. У меня все получилось с первого раза, приборка не врет. Проблема решена, прошло больше месяца и все нормальный.

Ошибка кан-Шины Форд Фокус 2.

Элементы освещения Форд Фокус II

На приборной панели второго Фокуса можно вращать рукоятку контроллера, что позволит контролировать наклон пучка света фонарей. Можно настроить позицию, при которой вы не будете слепить встречные автомобили. Эта характеристики настраивается на основе загруженности транспортного средства.

Если совместить метку на рукоятке и цифровое положение шкалы, вы сможете скорректировать наклон. При этом нужно учитывать следующие варианты загруженности машины:

• 0 — водитель в машине сам или имеется один пассажир спереди;
• 1 – весь салон загружен;
• 2 – водитель и заполненный багажный отсек;
• 3 – заполнен багажник и все места в салоне;
• 4 – машина загружена полностью, также имеется прицеп (в данной ситуации потребуется перевести регулятор еще на одну позицию выше.

Обозначение значков на панели приборов Форд Фокус 1

• 1 – требуется проверить двигатель;
• 2 – индикатор перегрева масла в АКПП;
• 3 – неисправность в модуле управления подушками безопасности;
• 4 – запасник, предназначенный для дополнительного оборудования;
• 5 – не закрыта одна или несколько дверей;
• 6/10 – лампы поворотников;
• 8 – включен режим дальнего освещения головной оптики;
• 11 – отображение работы ESP/TCS, зависит от комплектации;
• 12 – критический разряд аккумулятора;
• 13 – красная лейка, указатель критического падения уровня лубриканта в картере мотора;
• 14 – требуется заправка;
• 15 – тормозная система неисправна, возможно, изношены колодки;
• 17 – нарушение в работе системы АБС, либо обнаружен прокол колеса (подобие системы TPMS);
• 21 – резервная лампа.

Снятие обивки с передней двери Ford Focus3

Третье поколение Фокус выпускалось семь лет, до 2021 года. Генерация модернизировалась в 2014. В 2021 на рынок вышло четвертое поколение авто, линейки получили обновленные формы кузова, новые моторы.

Демонтаж водительской дверной карты на модели Форд Фокус 3 выполняется довольно просто. Как и для предыдущих поколений, провести ремонт можно за 15–20 минут. Главным инструментом для работ на Фокус 3 остается пластиковая линейка и тонкая отвертка с плоским жалом.

1. Поддеть линейкой или отверткой уголок декоративной накладки возле передней стойки.
2. Снять панель с ручки двери, выкрутить два самореза.
3. В торце снять заглушку, отражатель, открутить саморезы, спрятанные под защитными накладками.
4. Вытащить заглушку в ручке.

Обшивка водительской двери установлена на 6 пистонов. Необходимо аккуратно, начиная с нижнего угла, поддеть обшивку, прикладывая усилия, осторожно отщелкнуть клипсы со своих мест. Под обшивкой дверь защищена стальным листом, в котором расположены технологические отверстия под фиксаторы с выведенным блоком электрокабелей.

Инструменты для снятия

Набор инструментов для снятия головного устройства с Фокус 2 зависит от года выпуска машины. При выполнении работ могут потребоваться пластиковая карточка, крестообразная отвертка, специальная лопатка для снятия пластиковых панелей и ножницы. На части машин магнитола крепится винтами с головкой, рассчитанной под ключ Torx T25. Дополнительный специальный инструмент не используется.

Инструменты

-ключ TORX T25 -отвёртка, -широкий ножик, — карандаш.

Перед тем, как снимать панель приборов нужно до упора опустить и вытянуть на себя до конца руль. Так же нужно потянуть на себя деталь, которая помечена красным.

Звездочка для откручивания приборную панель

1. Опускаем на сколько возможно притянув руль на себя предела.

Открутим два шурупа под звездочку

2. Затем потяните на себя пластиковую декоративную крышку,

она помечена на фото красным.

Вытяните руль на себя до предела

5. Потяните панель приборов Форд Фокус на себя, не сильно, чтобы не сломать ничего. Если не идет — возьмитесь пальцами за защелку разъема и повторите попытку по направлению стрелки.

Вместе с поворотом снимаем проводку

Так как она еще держится за счет разъёма

6. Вместе с поворотом защелки разъем должен выйти из ответной части.

Отстегните защелки, помеченные на фото красным.

7. Теперь можно снять стекла. Отстегните защелки, помеченные на фото красным.В итоге получим две разные детали, после продолжаем дальнейшую разборку.

Снимите со стрелок колпачки

Теперь со всех стрелочек можно снять серебряные колпачки, в том случае, если стрелка снимется целиком, нет ничего страшного. Дальше продолжаем аккуратно снимать сами стрелки. Они могут сломаться. Я аккуратно придерживал стрелку у основания и потихоньку тянул вверх, а с другой стороны подцеплял широким ножом

карандаш и пометьте перед тем как разобрать панель форд 2

Обозначения панели приборов «Форд Фокус 2»

Ниже приведена приборная панель с обозначениями и их расшифровка.

1. Контроллер внешнего освещения.
2. Электрический корректор света фар.
3. Переключатель указателей поворотов.
4. Сопла блока отопления и вентиляции.
5. Руль.
6. Кнопка активации звукового сигнала.
7. Приборы.
8. Замок зажигания.
9. Контроллер омывателя лобового стекла.
10. Центральные сопла обогревателя.
11. Гнездо для магнитолы.
12. Выключатель «аварийки».
13. Узел контроля системы обогрева и вентиляции.
14. Бардачок.
15. Контроллеры обогрева сидений.
16. Выключатель подогрева заднего стекла.
17. Прикуриватель.
18. Рычаг коробки передач.
19. Рукоятка «ручника».
20. Контроллер обогревателя лобового стекла.
21. Выключатель ESP.
22. 23. 24 – педали акселератора, тормоза, сцепления.

Кроме того, имеется рычаг блокировки рулевой колонки (25), полка (26), клавиша аварийного отключения поступления топлива (27).
